施工工法及其申报要求.doc

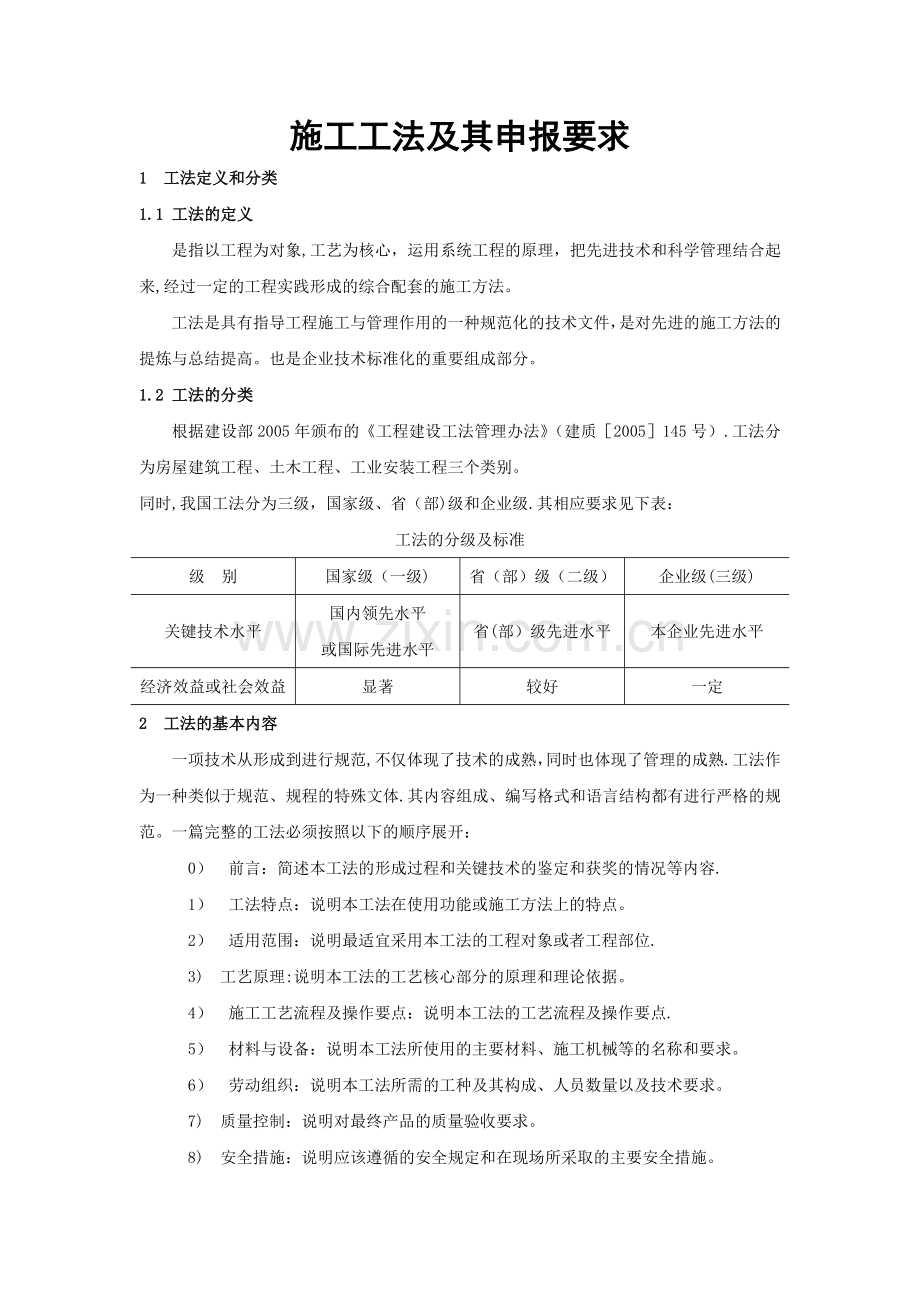

施工工法及其申报要求1 工法定义和分类1.1 工法的定义是指以工程为对象,工艺为核心，运用系统工程的原理，把先进技术和科学管理结合起来,经过一定的工程实践形成的综合配套的施工方法。工法是具有指导工程施工与管理作用的一种规范化的技术文件，是对先进的施工方法的提炼与总结提高。也是企业技术标准化的重要组成部分。1.2 工法的分类根据建设部2005年颁布的工程建设工法管理办法（建质2005145号）.工法分为房屋建筑工程、土木工程、工业安装工程三个类别。同时,我国工法分为三级，国家级、省（部)级和企业级.其相应要求见下表：工法的分级及标准级 别国家级（一级)省（部）级（二级）企业级(三级)关键技术水平国内领先水平或国际先进水平省(部）级先进水平本企业先进水平经济效益或社会效益显著较好一定2 工法的基本内容一项技术从形成到进行规范,不仅体现了技术的成熟，同时也体现了管理的成熟.工法作为一种类似于规范、规程的特殊文体.其内容组成、编写格式和语言结构都有进行严格的规范。一篇完整的工法必须按照以下的顺序展开：0） 前言：简述本工法的形成过程和关键技术的鉴定和获奖的情况等内容.1） 工法特点：说明本工法在使用功能或施工方法上的特点。2） 适用范围：说明最适宜采用本工法的工程对象或者工程部位.3) 工艺原理:说明本工法的工艺核心部分的原理和理论依据。4） 施工工艺流程及操作要点：说明本工法的工艺流程及操作要点.5） 材料与设备：说明本工法所使用的主要材料、施工机械等的名称和要求。6） 劳动组织：说明本工法所需的工种及其构成、人员数量以及技术要求。7) 质量控制：说明对最终产品的质量验收要求。8) 安全措施：说明应该遵循的安全规定和在现场所采取的主要安全措施。9) 环保措施:说明应该遵循的环境法规和在现场所采取的主要措施。10) 效益分析：采用对比的方法进行分析，说明应用工法所取得的经济和社会效益。11） 应用实例：说明采用了本工法的具体工程的名称、实物工程量和应用效果。3 工法的编写要点3。0 前言“前言两字可以不写.前言包含三项内容：1) 工法的形成过程：企业通过开发创新,推广应用新材料、新工艺、新技术、新设备的过程，通过局部创新或技术改进对原有工法修改修订的过程等。2） 关键技术的鉴定情况：鉴定时间、主持鉴定单位、主要鉴定结论。3) 关键技术的获奖情况：一般指获得哪一级科技进步奖，科技发明奖等。前言中一般不应出现有关特点，经济效益或社会效益的内容.关键技术的鉴定及获奖情况如果没有可以不写,但工法的形成过程必须在前言中说明”3。1 工法特点工法特点可包含两项内容：1） 工法在作用功能方面的特点：指本工法针对工程对象、工程项目起什么作用，有什么功能等方面具有的特点.如钢筋混凝土墙体外保温具有消除冷桥，不占用使用面积的特点；聚氯乙烯塑料管具有与填土共同作用的特点.2） 施工方法方面的特点：指施工方法本身的特点，比如单面网架聚苯板与混凝土墙体一次浇筑成型的特点。 注意事项：该项内容中要避免将特点和效益混淆，有些特点与经济效益或社会效益有因果关系，指出特点即可，将效益放在“效益分析”中去叙述。注意不要将本章仅写成本技术在使用功能上的特点。工法中含有技术与管理的内容,技术只是工法中的一部分。3.2 适用范围说明最适宜于采用本工法的工程对象和工程部位，有的工法还要规定最佳的技术条件和经济条件。工法是一个综合配套的系统工程，因而在本章中也不要仅仅强调本技术的适用范围。3.3 工艺原理说明工法的工艺核心部分的原理和理论依据。凡是涉及技术秘密的内容在编写的时候都应该加以回避。要使得使用者能够一般了解工艺原理的大致内容而不会真正掌握机密的核心,以按照知识产权法的有关规定对本企业的秘密加以保护。对于工法中所包含的技术专利，在编写时可以标明专利编号，但是工法在送审的时候一定要将核心机密作为附件同时上报，否则不利于专家委员会的评审.3.4 施工工艺流程及操作要点工艺流程和操作要点是工法的重点内容和工法的核心。应该按照工艺发生的顺序或者事物发展的客观规律来编制工艺流程,然后在操作要点中分别加以描述.对于使用文字不容易表达清楚的内容,也可以辅以必要的图表。本章节应包含两方面内容:1） 工艺流程:指工艺的基本过程，各有关工序的先后操作顺序和相互衔接关系，可用网络图、流程图、框图、示意图等表示.对由于构造、材料或者使用上的差异而引起的流程上的变化，也应该有所交待.2) 操作要点:与本工法有关的施工操作要点，有别于其他施工方法的操作要点，与其他施工方法没有什么区别的部份，可以不叙述.3.5 材料与设备 本章节包括二个方面：1） 材料：说明本工法所使用的主要材料及其规格、主要质量指标以及质量要求等。对于初次使用的新型材料以及目前国家或地方尚未制定质量或验收标准的材料,不仅要列出材料的规格、主要技术指标与质量要求等内容，还应该提供相应的检验及验收方法。一些最常见的材料，如常用水泥、砂子、石子、常用钢筋；如本工法对这些材料无特殊要求，可不专门叙述。2) 机械：机具设备 说明采用本工法所必需的主要施工机械、设备、工具、仪器的名称、型号、性能以及合理的配置数量。机具设备最好采用列表的方法，对于动力设备以及不常使用的机具设备还应该标明电源的电压、相数、电机功率、合理的配置数量等内容.合理的配置数量以一个最佳劳动组合作为计算单位.对于自行制作的小工具，还应该提供加工示意图。3。6 劳动组织说明本工法所需的工种及其构成、人员数量以及技术要求。工种构成、人员数量以一个最佳劳动组合或单位工程量为计算单位.单位工程量宜采用一个工程流水段或施工单元作为确定依据。同时也应该说明各工种的技术等级，对于特殊工种需要持证上岗的情况也应该加以说明.3。7 质量控制本章节要说明最终产品的质量验收要求。应说明本工法所必须执行的国家、地方或者主管部门制定的质量验收标准的名称，尤其应该说明现行标准或者规范中所没有规定的内容.质量要求可以包含当时已有的国家或者地方质量标准的要求.也可以是实施本工法所遵循的自行制定的质量要求.但是自行制定的质量要求不能低于国家或者地方制定的质量标准的要求。3。8 安全措施说明应注意的安全事项和应采取的具体措施,可以列出有关安全生产规定或规程的名称。但安全保护措施不要泛泛而谈，也不要仅仅列出相应的安全规定的名称，而一般性的安全注意事项可简略。工法中有特殊要求的措施应叙述到位，还应列出现场必须采取的主要安全设施和必要的应急措施和资源。3。9 环保措施说明应注意的环境保护事项和应采取的具体措施，是新增加的章节,说明国家环保意识的提高，可参照“安全措施”的写法。3。10 效益分析效益分析应从工程实践效果分析本工法在质量、工期、成本等方面的经济效益和社会效益。宜采取一些合理的参照物，采用对比的方法进行分析.所谓效益既包括经济效益，也包括社会效益，既可以是直接效益，也可以是间接效益.在进行效益分析的时候，应该注意在不同的工程相同的指标之间是否具有可比性。应该尽可能提供一些具体的参考数据.1） 经济效益：节省人工、节省材料、减少机械使用、加快施工进度、节省管理费等带来成本的降低.尽可能提供数据说明.2) 社会效益:节水、节电、节热等节能效果;减少土地占用，减少或防止空气、地下水、水源、土壤、光、噪音等环境污染；提高工程质量；降低工程造价；降低劳动强度；减少施工周期等。3。11 应用实例本章节说明采用了工法的具体工程的名称、地点、开竣工日期、结构形式、实物工程量和应用效果。工程量应该是提供采用本工法或本技术施工的分部分项工程的工程量。可以采用列表的方式进行描述。一项工法的形成通常需要三个工程的应用实例，最少需要一个工程实例.4 工法的文字要求 工法是一种特殊的文体，工法的语言结构不同于技术总结或者科技论文，更不同于一般的工作报告或者文艺作品.不要像撰写科技论文或者技术总结那样进行分析、论证、推导或者总结，也不要像文艺作品那样用文学的语言对客观事物进行艺术加工.在工法中，既不要提出任何问题，也不要解释任何问题。只要说明应该如何做或者不应该如何做。要采用科技词汇遣词造句，用简练的词汇对客观事物进行描述。撰写工法应注意的文字要求如下: 4。1 工法的层次结构 4.1。1 工法的叙述层次按照章、节、条、款、项五个层次依次顺序排列.采用“先主体，先共性”的原则进行同一层次的排列,“先共性，后个性”的原则进行不同层次的排列。各个层次的编号全部采用阿拉伯数字表示。标点符号及数字各占半个字符的位置。4。1.2“章”是工法的基本单元，“章的编号(如果有编号）之后是“章”的题目.“章”的编号与题目之间加一个全角字符的空格居中排列或顶格排列。当“章”的内容不再分为更细的单元时，可以另起一行直接展开叙述。“章”宜采用黑体字。 4。1。3“节”是工法的分组单元,在表示“节”的编号时，在“章的右下角加一个圆点。“节”的编号之后必须是“节”的题目。“节”的编号与题目之间空一个半角字符的位置顶格排列。当“节”的内容不多时，可以另起一行直接展开叙述。转下一行时顶格排列。 6。1。4“条”是工法的基本单元.在表示“条的编号时，在“章和“条的右下角各加一个圆点。“条”的编号之前空两个半角字符的位置。“条的编号之后加一个半角字符的空格，转下一行时顶格排列.“条”应该表达具体的内容。当“条”的内容较多时,再细分为“款”或和“项.“条”和“款之间承上启下的连接用语，宜采用“符合下列规定”、“遵守下列规定”或者“符合下列要求 等写法表示。4.1.5“款”的编号之前加四个半角字符的空格,“款”的编号之后加一个半角字符的空格。转下一行时顶格排列。 4。1.6“项”的编号应该带右半括号。“项”的编号之前加六个半角字符的空格,“项”的编号之后加两个半角字符的空格.转下一行时顶格排列. 4.2 对于图表的处理 4.2。1 凡使用文字不容易表达清楚的地方，都应该辅以必要的图表。图表的使用与文字的描述应相互呼应避免重复.图表应该作为文字的补充紧跟在文字之后。每一个图表都应该给以命名与编号。图表的编号顺序与该图表所在的章、节、条的编号相同。当同一个层次下有两个以上的图表时,可在插图或者表格的编号之后加一个短横线然后再用一个顺序号加以区别。例如条4.3.2之后有两个表格，则这两个表格的编号应该分别命名为表4.3。2-1与表4。3。22。 4.2.2 插图的名称标题与编号标注在插图的下面居中排列，插图的编号在左标题在右。文字与插图的相互呼应宜参照下列典型例句表示： 例句1：提升架的平面布置形式与缆风绳的设置，如图6。2。1所示. 例句 2：提升架的平面布置形式与缆风绳的设置见图6.2.1。 4.2.3 图中不宜出现文字注释。仅标以图注号1、2、3 或 a、b、c 。图注应标在图的编号与标题所在行的下方。 4.2.4 表格的标题与编号标注在表格的上面，表格的标题在左编号在右.表格编号的右端顶表格右侧的边缘。文字与表格的相互呼应按照下列例句表示： 例句 1：水及骨料的加热温度应符合表6。2。1的规定. 例句 2：水及骨料的加热温度应该根据热工计算确定，但不得超过表6.2.1的规定。 4。2。5 表格内数值应相互对应，表内数字相同时，应该重复写出。表格内无数据时，应该以短横线表示，不留空白. 4。2.6 表中各栏数值的计量单位相同时，应将计量单位写在表名的右方或正下方。如计量单位不同时，应将计量单位分别写在各栏标题或各栏数值的右方或者正下方。表名和表栏标题中的计量单位宜加圆括号。 4。2。7表格的内容应该主题集中，内容简洁，以提供统计、对比与分析价值为主。表格的左右两端不闭合。表格内的数据必须真实准确，不含糊、不造假。数值的表达应该符合有关规定。数据之间不得相互矛盾或发生冲突. 4.2。8要使用法定计量单位，并以规定的符号表达数值，要保持上下文的一致。4。3 工法中的公式 4。3.1 工法中的公式按照“条”号编号,并加圆括号。列在公式的右侧顶格。当同一条中有多个公式时，应连续编号。如（4.3。21)、(4.3。22）。 4。3。2 公式应该接排在有关条文的后面并与有关条文相互呼应。并可采用“按下式计算”或者“按照下列公式计算等典型用语。4.3.3 公式应该居中书写。公式只需给出最后的表达式,而不用列出公式的推导过程。必要时可将公式的推导过程以附件的形式上报以利于评审。4.3。4 在对公式所采用的符号进行解释时，可以包括简单的取值规定,而不必作其他的技术规定。4。4 工法文字中应注意问题4。4.1 应该使用无人称的叙事方式。尤其不要使用第一人称的叙事方式，第一人称的叙事方式常常出现在工法的前言和适用范围这两章中。4.4.2 禁止使用一切官话套话废话.官话套话废话常常出现在许多人的报告或者总结中,由于工法是一种类似于规范、规程的特殊文体，因此官话套话废话就更加不得使用。4。4。3 使用准确的科技语言而不要使用模糊的文学的语言对客观事物展开描述。 例句1：工程获得了市优。什么叫“市优”?是北京市的优质工程还是其他什么城市的优质工程？例句2：柔性连接套管系统是本世纪七十年代发展起来的一种新型管道连接系统.所谓“本世纪”是19世纪还是21世纪？4。4.4 引用规范或者规程的时候,不仅要列出规范或者规程的名称的全称，而且要列出其编号.应该采用下述例句的标准语言结构:4.4.5 不论是对进口的建筑材料还是国产的新型建筑材料，都不要把工法写成对某一种产品的宣传广告。4.4。6 注意对一些具有外文名称的商品的翻译。不论采用意译还是音译,都应该在译名之后注明原文的写法，以免造成歧义与不同的理解。对于采用外文名称的词头缩写的进口新型建筑材料的名称，也应该注明原文的全称。 4.4。7 严格掌握规定的程度。标示很严格、非这样做不可的时候,采用“必须或者“严禁”;表示严格、在正常情况下均应这样做的时候，采用“应或者“不应”，表示容许稍有选择，在条件许可时首先应该这样做时采用“宜或者“不宜”。表示有选择，在一定条件下可以这样做的时候，采用“可”。4。4。8 文字表达应简练准确、通俗易懂,无赘述，杜绝模棱两可或多重理解。 4。4。9 采用科技词汇，避免口语方言.名词、术语、物理量代号必须准确,同一术语或符号应该始终表达同一概念，同一概念应始终使用同一术语或符号。在文字叙述中，不得用符号或者代号代替文字说明。所用的专用名词或术语应该前后一致。切忌记任意编造和使用不规范的词汇或者自己杜撰的词汇.例句:本工法适用于预制砼地面的防水施工。“砼”字只可用于笔记或者草稿中,在任何情况下都不得将这个字用于正式的文稿中. 4.4.10 重点突出，层次分明，阐述连贯，逻辑性强。要按照事物发展的客观顺序和内在规律进行描述，避免出现因果倒置和次序混乱. 4。4.11 在工法的文字叙述中，10以内的数字，可以采用简体汉字表示. 4.4。12 图名、表名、公式、表栏标题不宜用标点符号.表中的文字之间可以用标点符号,但最后一句结束处不用标点符号。“节”或“条”后如果仅有一个题目,则题目的后面不用标点符号。5 编写工法的其它注意事项5。1 工法的选题应抓住核心工艺特征和最适用的工程对象选题新编工法的题目不要与已有的工法重复，当原有工法修改修订后可用原有工法的题目，若关键技术有创新突破时也可改换题目，工法的题目应该简练明确的反应工法的主题。突出反映工法的核心内容。如果可能的话，应该在工法的题目中对工法的属性给以准确的定位.5。2 编写一篇工法的时候，对于工法的字数通常不作限制，可以多至数万字也可以少至数千字。工法编写深度必段能满足指导项目施工与管理的需要，对于应当叙述清楚的内容一定要说清楚,而与主题无关的内容则必须坚决删除。5.3 工法作为企业标准，对本企业具有约束力，企业具有知识产权、专利权和修改修订权，其他企业可作参考。6 国家级工法的申报6。1 国家级工法的申报要求 1）已公布为省（部)级的工法； 2)工法的关键性技术属于国内领先水平或达到国际先进水平;工法中采用的新技术、新工艺、新材料尚没有相应的国家工程建设技术标准的,应已经国务院建设行政主管部门或省、自治区、直辖市建设行政主管部门组织的建设工程技术专家委员会审定； 3)工法经过工程应用，经济效益和社会效益显著； 4）工法的整体技术立足于国内，必须是申报单位自行研制开发或会同其它单位联合研制开发。 5）工法编写内容齐全完整.6。2 国家级工法申报应提供资料1）国家级工法申报书2)工法具体内容材料3)省（部）级工法批准万恶间复印件4）关键技术评估（鉴定)证明5）工法应用证明和效益证明，3份工法应用证明由使用该工法施工的工程监理方或建设方提供，效益证明有申报单位财务部门提供。6)关键技术属于国家填补国内空白的,应有科技查新报告7)关键技术或科技成果的奖励证明复印件8）该工法的应用实例少于三项时，应有省(部)级工法审定单位提供的关键技术可靠、成熟性的证明材料9)反映工法实际施工的录像光盘.（重点是放映工法的工艺操作程序要求。）7 省报级工法的申报条件7.1 省级工法的申报条件： 1)已经企业组织审定的企业级工法; 2)工法的关键性技术属于省内领先水平或达到国内先进水平； 3）工法经过工程应用，证明具有先进性、科学性和实用性，经济效益或社会效益显著； 4)工法必须是申请单位自行研制开发或会同其它单位联合研制开发，如为联合研制开发若单独申报需经联合开发单位认可；5)工法编写内容应完整齐全。7。2省级工法的申报材料; 1）湖北省建设工程工法申报书; 2)工法文本; 3）评为企业级工法的评审材料。8 局级工法的申报8。1 局级工法每年评审一次，评审数量不限制。8。2 局级工法的申报条件：1）工法的关键性技术属于局内先进水平；工法中采用的新技术、新工艺、新材料尚没有相应的局技术标准.2）工法经过工程应用,有一定经济效益和社会效益.3）工法的整体技术必须是局各施工企业自行研制开发或会同其它单位联合研制开发.4)工法编写内容齐全完整，应包括：前言、工法特点、适用范围、工艺原理、施工工艺流程及操作要点、材料与设备、质量控制、安全措施、环保措施、效益分析和应用实例.5)工法应按照国家有关技术规范的格式编写，文字要简练、通俗、用语准确规范、标题明确。8.3 局级工法的申报材料：1）中建三局工程建设工法申报书（附件）2)工法文本3)关键技术的鉴定、评估证书复印件4)工程应用证明5)经济效益证明6）关键技术获科技成果奖励等证明
