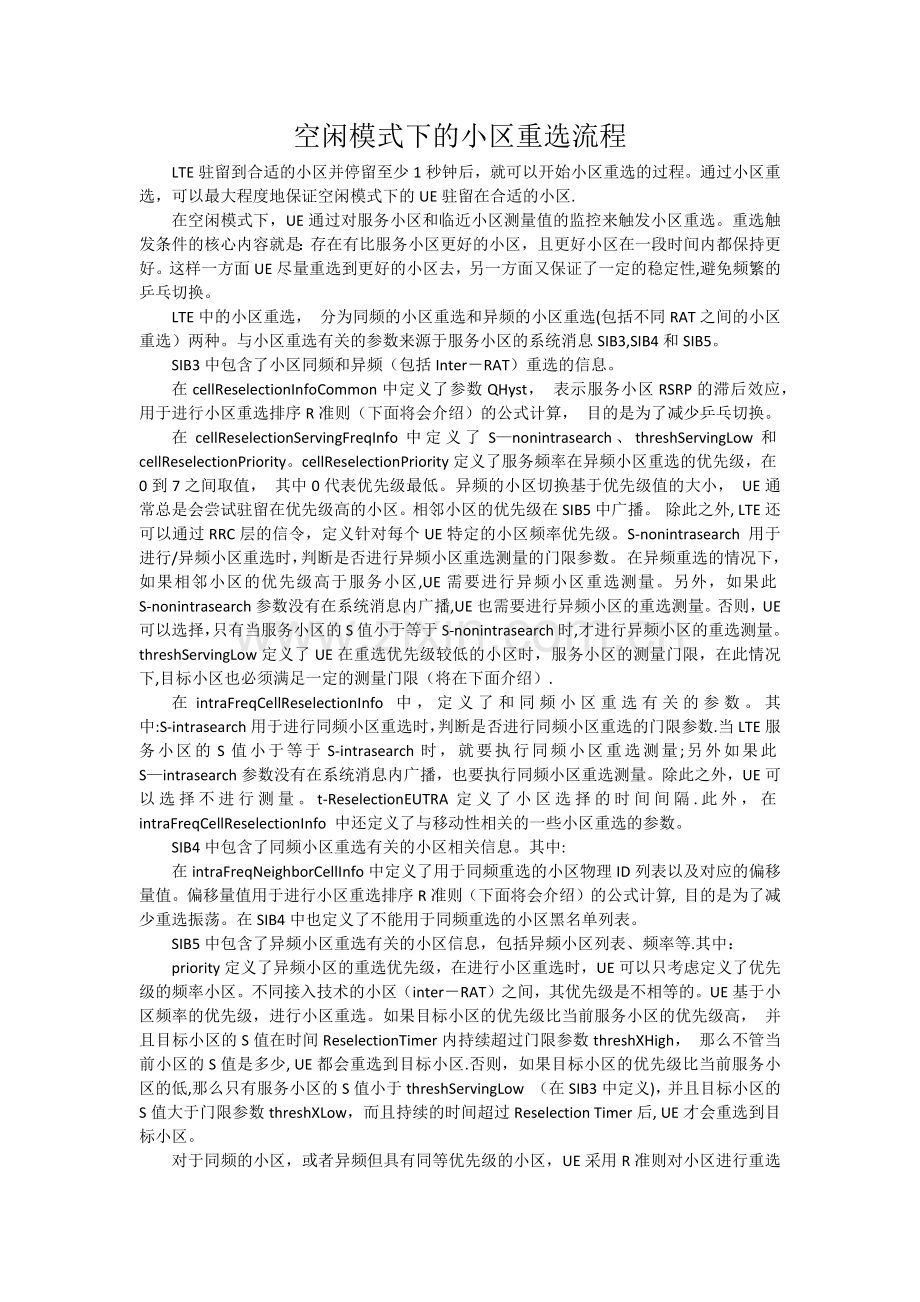

空闲模式下的小区重选流程
LTE驻留到合适的小区并停留至少1秒钟后，就可以开始小区重选的过程。通过小区重选，可以最大程度地保证空闲模式下的UE驻留在合适的小区.
在空闲模式下，UE通过对服务小区和临近小区测量值的监控来触发小区重选。重选触发条件的核心内容就是：存在有比服务小区更好的小区，且更好小区在一段时间内都保持更好。这样一方面UE尽量重选到更好的小区去，另一方面又保证了一定的稳定性,避免频繁的乒乓切换。
LTE中的小区重选， 分为同频的小区重选和异频的小区重选(包括不同RAT之间的小区重选）两种。与小区重选有关的参数来源于服务小区的系统消息SIB3,SIB4和SIB5。
SIB3中包含了小区同频和异频（包括Inter－RAT）重选的信息。
在cellReselectionInfoCommon中定义了参数QHyst， 表示服务小区RSRP的滞后效应，用于进行小区重选排序R准则（下面将会介绍）的公式计算， 目的是为了减少乒乓切换。
在cellReselectionServingFreqInfo中定义了S—nonintrasearch、threshServingLow和cellReselectionPriority。cellReselectionPriority定义了服务频率在异频小区重选的优先级，在0到7之间取值， 其中0代表优先级最低。异频的小区切换基于优先级值的大小， UE通常总是会尝试驻留在优先级高的小区。相邻小区的优先级在SIB5中广播。 除此之外, LTE还可以通过RRC层的信令，定义针对每个UE特定的小区频率优先级。S-nonintrasearch 用于进行/异频小区重选时，判断是否进行异频小区重选测量的门限参数。 在异频重选的情况下，如果相邻小区的优先级高于服务小区,UE需要进行异频小区重选测量。另外，如果此S-nonintrasearch参数没有在系统消息内广播,UE也需要进行异频小区的重选测量。否则，UE可以选择，只有当服务小区的S值小于等于S-nonintrasearch时,才进行异频小区的重选测量。threshServingLow定义了UE在重选优先级较低的小区时，服务小区的测量门限，在此情况下,目标小区也必须满足一定的测量门限（将在下面介绍）.
在intraFreqCellReselectionInfo 中，定义了和同频小区重选有关的参数。其中:S-intrasearch用于进行同频小区重选时，判断是否进行同频小区重选的门限参数.当LTE服务小区的S值小于等于S-intrasearch时，就要执行同频小区重选测量;另外如果此S—intrasearch参数没有在系统消息内广播，也要执行同频小区重选测量。除此之外，UE可以选择不进行测量。t-ReselectionEUTRA定义了小区选择的时间间隔.此外，在intraFreqCellReselectionInfo 中还定义了与移动性相关的一些小区重选的参数。
SIB4中包含了同频小区重选有关的小区相关信息。其中:
在intraFreqNeighborCellInfo中定义了用于同频重选的小区物理ID列表以及对应的偏移量值。偏移量值用于进行小区重选排序R准则（下面将会介绍）的公式计算, 目的是为了减少重选振荡。在SIB4中也定义了不能用于同频重选的小区黑名单列表。
SIB5中包含了异频小区重选有关的小区信息，包括异频小区列表、频率等.其中：
priority定义了异频小区的重选优先级，在进行小区重选时，UE可以只考虑定义了优先级的频率小区。不同接入技术的小区（inter－RAT）之间，其优先级是不相等的。UE基于小区频率的优先级，进行小区重选。如果目标小区的优先级比当前服务小区的优先级高， 并且目标小区的S值在时间ReselectionTimer内持续超过门限参数threshXHigh， 那么不管当前小区的S值是多少, UE都会重选到目标小区.否则，如果目标小区的优先级比当前服务小区的低,那么只有服务小区的S值小于threshServingLow （在SIB3中定义)，并且目标小区的S值大于门限参数threshXLow，而且持续的时间超过Reselection Timer后, UE才会重选到目标小区。
对于同频的小区，或者异频但具有同等优先级的小区，UE采用R准则对小区进行重选排序。所谓R准则，是指，对于服务小区的Rs和目标小区的Rt分别满足
Rs = Qmeas，s +QHyst
Rt = Qmeas，t – Qoffset
其中Qmeas是测量小区的RSRP值，Qoffset定义了目标小区的偏移值，对于具有同等优先级的异频小区来说,包括基于小区的偏移值和基于频率的偏移值两个部分。如果目标小区在Treselection时间内（同频和异频的Treselection可能不同),Rn 持续超过Rs，那么UE就会重选到目标小区。
异频小区重选的流程图如下所示。
同频小区重选的流程图如下：
