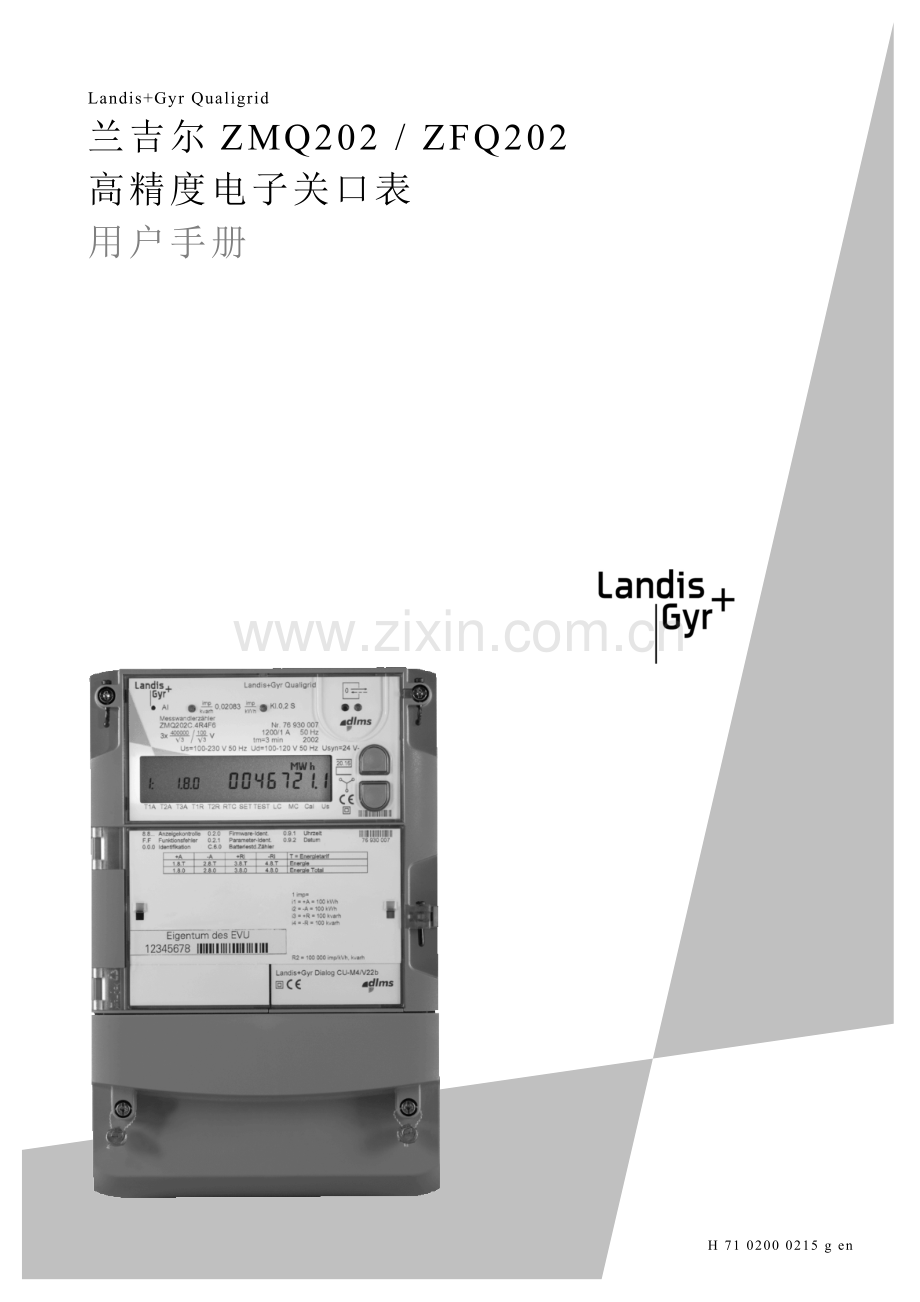

Landis+Gyr Qualigrid
兰吉尔ZMQ202 / ZFQ202
高精度电子关口表
用户手册

修订情况

索引
日期
备注
A
2002年12月20日
首次发 布，供官方批准。
B
2003年1月7日
新排版
C
2003年3月7日
更新第2章，更改如下：
危险符号、封条、LP存储器、初始负载。
D
2003年3月19日
对第6.3节中的错误进行小更改。
E
2003年6月30日
根据安全评估（初版）进行更新。
F
2003年12月19日
根据固件H00版产品风险分析进行更新。
G
2004年3月31日
根据固件H01版功能进行更新

兰吉尔有限公司
Feldstrasse 1
CH - 6301 Zug
瑞士
电话：[phone]

目录
1 安全 7
1.1 安全信息 7
1.2 责任 7
1.3 安全规则 8
2 单元概述 10
2.1 应用 10
2.2 特性 10
2.3 型号说明 11
2.4 方框图 12
2.5 测量系统 13
2.5.1 输入信号 13
2.5.2 输入电路 14
2.5.3 模数转换器 14
2.5.4 信号处理器 14
2.6 微处理器 16
2.6.1 微处理器提供的数据 16
2.6.2 测量参数的计算 18
2.7 费率控制 19
2.8 日历钟 20
2.8.1 同步和时间设置 20
2.8.2 通过同步脉冲使日历钟同步 21
2.8.3 通过通信使日历钟同步 23
2.8.4 时间设置 23
2.8.5 处理偏差 23
2.9 寄存器 24
2.10 存储器 24
2.10.1 负荷曲线 24
2.10.2 事件日志 25
2.11 供电 25
2.12 辅助电源 25
2.13 传送接点模块 25
2.14 通信单元（可选择） 26
2.15 软件工具 26
3 结构描述 28
3.1 厂家铅封 29
3.2 校验铅封 29
3.3 用户铅封 30
3.4 面板 f6 32
3.5 信息板 f6 32
3.6 端子接线图 f6 33
3.7 面板和信息板f9 33
3.8 接线图 f9 33
3.9 尺寸图 f6 34
3.10 尺寸图 f9 35
3.10.1 支架安装 35
3.10.2 机架 36
3.10.3 嵌入式安装型 38
3.11 安装 f6 39
4 安装/拆卸 40
4.1 前提 40
4.2 连接 f6 41
4.2.1 端子接线图 41
4.2.2 端子布局图 41
4.2.3 程序 42
4.3 连接 f9 45
4.3.1 插头连接图 45
4.3.2 端子布局图 45
4.3.3 程序 46
4.4 安装检查 46
4.4.1 检查程序 47
4.4.2 设置时间和日期 48
4.4.3 设置电池量低指示器 49
4.5 封用户铅封 49
4.6 拆卸f6 49
4.6.1 程序 49
4.7 拆卸 f9 51
4.7.1 程序 51
5 操作 52
5.1 操作的基本要素 52
5.1.1 显示器 53
5.1.2 LCD显示箭头指示 54
5.1.3 显示按钮 54
5.1.4 光接口 55
5.1.5 光测试输出二极管（LED） 55
5.1.6 报警发光二极管（LED） 55
5.2 显示菜单 56
5.2.1 选择显示菜单 57
5.2.2 显示列表 57
5.2.3 负荷曲线 58
5.2.4 事件日志 59
5.2.5 寄存器冻结 60
5.2.6 损耗 60
5.2.7 电网诊断 61
5.3 系统中的电表操作 61
5.3.1 在电能生产领域进行远程抄表 61
5.3.2 通信类型 61
5.3.3 通信单元 61
5.3.4 MAP 120 服务软件 62
6 服务 64
6.1 复位按钮 64
6.2 服务菜单 64
6.2.1 选择服务菜单 65
6.2.2 服务列表 65
6.2.3 安装诊断列表 66
6.2.4 测试模式 66
6.2.5 设置电池量低指示器 67
6.3 错误 68
6.3.1 致命错误 68
6.3.2 报警 68
6.3.3 操作告警信号 69
6.4 维修 70
7 维护 71
7.1 电表测试 71
7.1.1 测量时间 71
7.1.2 光测试输出 71
7.1.3 测试传送接点 71
7.1.4 测试模式 71
7.1.5 无负载测试 72
7.1.6 有功电量的初始负载 73
7.1.7 无功电量的初始负载 73
7.2 设置时间和日期、ID号、电池时间 73
7.3 更换电池 75
7.3.1 何时更换电池 75
7.3.2 怎样更换电池 75
7.4 更换通信单元 78
7.4.1 何时更换通信单元 78
7.4.2 怎样更换通信单元 78
8 处置 81
8.1 元件 81
8.2 电表 81

H 71 0200 0215 g en-高精度电子关口表 – 用户手册 兰吉尔
5/81
1 安全
这章将解析本用户手册所提到的安全信息以及责任和必须遵守的安全规定
1.1 安全信息
根据ISO指南37，每个危险警告都必须包含以下内容：
· 危险等级：危险/警告/注意。
· 使用适当的符号的图示。
· 危险的描述。
· 说明如果未能避免危险可能造成的后果。
· 必须采取什么措施，避免危险。
使用以下标识，使读者注意阅读内容：

危险

用于可能发生危险的情况，在这种情况下可能会导致严重的身体伤害或死亡。

警告
用于可能发生危险的情况，在这种情况下可能会导致较轻的身体伤害或设备损坏。

注意

用于一般的细节和其它有用的信息，以简化工作。

其他的危险等级，安全信息也会描述其类型和原因，以及其可能的后果和预防措施。

1.2 责任
电表的拥有者－通常为用户，对操作电表的人员负有以下责任：
1. 操作人员通读和理解用户手册的相关部分。
2. 有充分的资格以胜任工作。
3. 严格遵守安全规则（详见 1.3节 安全规则）和每章的操作信息。

特别地，电表拥有者应当：
· 保护操作人员
· 预防设备损坏
· 进行职员培训

兰吉尔公司提供相应的培训课程，如有兴趣请与就近的兰吉尔分公司联系。
1.3 安全规则
下面的安全规则任何都必须遵守：

危险
上电时不要打开电表
当电表连接好并上电时，电表内部有带电部分，故带电时请不要打开电表。
打开电表外壳前一定要断开电压回路和所有辅助回路
导线上存在危险电压

危险
在与电表相连接的导线上存在危险的电压。
接触带电导线，会导致严重的人身伤害或死亡。
当连接或断开与电表相连的导线时，导线不得带电。工作期间相关回路的保险丝必须取下并放到安全地方，防止其他人在不知情的情况下将其恢复。
互感器上存在危险电压

危险

当电流互感器的次级回路断开，而初级回路有电流时，就会产生危险电压。
接触带电互感器，会导致严重的人身伤害或死亡。产生的高压会损坏互感器。
在拆卸电表前，必须将电流互感器的次级回路短路。
互感器未接地

危险

如果中高压系统中的电压互感器的次级没有接地，次级就可能会产生危险的高压值。
电压互感器的次级通常接地。如果电压互感器没有接地，在与电表接触时，可能会导致严重的人身伤害或死亡，还会损坏电表，且无法修复。
如果电压互感器没有接地，在操作电表时，必须采取特殊的预防措施。

危险

电气绝缘
测量回路和辅助电路（辅助电源、费率控制输入、同步输入、传送接点、通信接口）必须确保电气绝缘。

危险

电压回路必须装有保险丝
安装电表时，所有电压回路（测量电压和所有辅助电路，例如：辅助电源和费率控制电压等）必须安装最大6安的延时保险丝。
处置时出现危险废物

警告
Z.Q表包括一个LCD（液晶显示器），还可能包括一个锂电池，它们均是危险的废物。
这些部件若处置不当，可能会污染地面或散发有毒气体，这样可能会损害环境，造成人身伤害。
必须由具有资质的人员根据当地的法律和/或法规处置这些部件。
灰尘、水、不正确清洁和操作的危害

警告
根据IEC 529的规定， IP51 (f6) 和IP52 (f9)电表的外壳结构应当能阻挡灰尘和水进入。
如果电表遭受到流动的水或高压装置的侵害，如冲洗等，电表可能会损坏。可以用湿布清洁电表。
更换电池

警告
换上了错误型号或额定电压的电池，可能会损坏电表。
只允许把电池更换为额定电压为6伏并与原电池（型号：CR-P2）结构相同的锂电池。
如果电表与供电网长时间断开，备用功率会耗尽。当备用功率耗尽时更换电池，可能会产生无效的时间/日期信息，但不会产生相应的错误信息。
在更换电池前，请把电表与测量电压或辅助电源相连接。

注意
校验铅封
在强制检验的国家，检验机构封上校验铅封，保证电表符合当地规定，测量性能正常。
损坏校验铅封，会导致官方验证无效。根据通用交付条款的规定，损坏校验铅封，还会导致保修无效。

H 71 0200 0215 g en- Z.Q高精度电子关口表– 用户手册 兰吉尔
安全 9/81
2 单元概述
2.1 应用
Z.Q表是精度等级为0.2S高精度电子关口表，专门为以下领域电量记录而设计：
· 电量生产领域
· 电能传输领域
· 大型工商业用户
· 其他重要的结算关口

2.2 特性
优异的0.2S级测量特性
§ 继承了兰吉尔关口表长期稳定可靠以及高精度特点（目前全球超过78000只兰吉尔0.2S级关口表在运行）
§ 有功电量测量满足并优于IEC 60687及2003年的IEC62056-22标准的所有要求。
§ 从起动功率到最大负荷双方向的电量精确测量
§ 可忽略功率因素小于1时对计量精度的影响
§ 无功测量精度达0.5级

特殊的关口计量功能
· 测量运算系统比工商业用表快5倍，可保证精确测量负荷频繁交换的电量
· 若计量点和计费点在一起时，可进行损耗测量
· 方便的校表功能
· 可与现有的处理器通讯，便于现有设备改造和扩充
· 辅助电源可保证在系统停止运行时保持通讯，而且可以减少PT与电表间的压降

通讯
· 标准IEC62053 （DLMS）通讯规约
· 模块化的通讯单元，计量系统与通讯系统完全独立

传输接点
可不选配、或配4个/8个传输接点，脉冲输出频率最高为40 imps/s，可配置两个接点同时输出同一个测量值。

安装方式
有壁挂式和机架式两种，机架式支持热插拔功能，可向下兼容旧版本的机架式关口表，易于进行现有设备升级。

2.3 型号说明

ZMQ 2 02 C.4 P r4 f6
接线类型
ZFQ 三相三线制 (F型连接)
ZMQ 三相四线制 (M型连接)
精度等级
02 有功计量符合IEC 0.2 S 级
功能范围
C.4 有功、无功测量及数据曲线记录
C.6 增加损耗测量和 CT/VT 校正
C.8 以上所有功能
选项
P 电能质量监测模块
传输接点组
r4 4 组可选脉冲宽度的切换接点 (10ms~80ms，用于输出＋A、－A、＋R、－R)
r4a 8 个常开接点
(用于输出＋A、－A、＋Ri、－Ri、＋Rc、－Rc或用户自定义)
r4aa 4×2组常开接点
(用于输出＋A、－A、＋R、－R，可两个脉冲输出同一个值)
安装方式
f6: 壁挂式
f9: 机架式
2.4 方框图

输入端
电表主要的输入端包括：

· 相位电压U1、 U2、 U3和中性导线N
- 用于测量系统处理。
- 用于电表供电。
- 用于电压监测。

· 相位电流I1、I2、I3
- 用于测量系统处理。
- 用于电流监测。
· 控制输入端，用于以下方面的
- 选择费率（3个控制输入端：E1、 E2、 E3）
- 使内部日历钟保持同步（1个控制输入端：Syn）
光电隔离器保证电气绝缘和保护电表的电路不受干扰，否则干扰会通过控制输入端进入。
· 辅助电源US，在测量电压中断时确保电表运行。
· 操作按钮
- 用于显示控制（2个按钮）。
- 用于服务功能和报警复位（1个按钮）。

输出端
电表具有下述输出端：

· 单 行，8位液晶显示（LCD），带背光，用于在本地读取计费数据和 负荷曲线数据以及其它 信息，例如：电量方向、电量类型、各相电压和相应的识别码。
· 光测试输出（绿色发光二极管（LED）），用于有功电量和无功电量或I2 和U2。
· 报警输出（继电器和LED）。
· 在传送接点板（静态继电器）上有最多8个传送接点，输出信号可选择。
· 光接口，用于使用适当的数据采集装置（例如手提电脑）下载参数数据和进行本地数据采集。
· 本地串行接口RS485，用于各电表间的菊花链连接。
· 具备多种通信接口（例如：RS485、RS232、调制解调器），用于把计费数据和 负荷曲线传送到 主 站。
2.5 测量系统

2.5.1 输入信号
电表的测量系统采用模拟电流值I1、 I2、 I3和模拟电压值U1, U2, U3作为输入信号。
2.5.2 输入电路

电压输入
高阻抗分压器把施加在电表上的电压U1、 U2、 U3（57.7 伏 至 132.8 伏）成比例地降低到几毫伏（UU），进行进一步处理。
电流输入
同样，补偿电流互感器也降低施加在电表上的输入电流I1、I2、 I3（0 A 至 2 A 或 0 A 至 7.5 A）。这些电流互感器的次级电流提高负载电阻器的电压。上述电压值与输入电流成比例，也是几毫伏（UI）。
可以更改电流互感器的负载电阻器，使电表量程与所需的电流范围（1安或5安）相匹配。
2.5.3 模数转换器
使用模数转换器把模拟输入信号UU 和 UI转换为数字值，并使用各种过滤器过滤。
接着，就可以获得所有三相的电压（U）和电流（I）的数字瞬间值，这些值用于信号处理器生成数字原始值。
2.5.4 信号处理器
每隔0.2秒，信号处理器计算一次有功电量、无功电量和视在功率以及各种瞬时量，如相电压和相电流等。一般说来，ZMQ的测量系统和ZCQ产生单相数据，而ZFQ提供其两个测量元件相应的数据。
这些值是经过校验的原始数据，它们存储在信号处理器的输出缓冲器中，通过一个SPI接口把它们从输出缓冲器传送到微处理器中进一步运算。
单相电量计算

每相的电量计算采取两个步骤：
1. 把电压U和电流I的瞬间单相值相乘，得出功率的瞬间单相值。
2. 然后，在积分期内对单相的功率值进行积分。

有功电量
有功电量是电压乘以与电压平行的电流分向量Ip的积。
计算每相的

然后，在0.2秒积分期内对有功电量的瞬间值P积分，形成有功电量的数字值。
无功电量

对于无功电量的瞬间值Q，电压U和电流I的瞬间值必须在相乘之前分别旋转+45° 和 -45°。
无功电量是电压乘以与电压垂直的电流分向量IQ的积。
计算每相的

然后，在0.2秒积分期内对无功电量的瞬间值Q积分，形成无功电量的数字值。
2.6 微处理器
Z.Q表微处理器每0.2秒从信号处理器的输出缓冲器读取数字原始数据。
2.6.1 微处理器提供的数据
微处理器在信号处理器提供的数字原始数据的基础上，计算出下表中列出的测量参数。
根据电表的功能范围（energy C.4、 netenergy C.6 或 enerflex C.8），可以获得多组测量参数。
Energy (C.4)
在电能（C.4）情况下，能够获得以下测量参数：
测量参数
ZMQ
ZFQ
输入有功电量
+A
总和
总和
输出有功电量
–A
总和
总和
输入无功电量
+R
总和
总和
输出无功电量
–R
总和
总和
第I象限无功电量
+Ri
总和
总和
第II象限无功电量
+Rc
总和
总和
第III象限无功电量
–Ri
总和
总和
第IV象限无功电量
–Rc
总和
总和
有功功率（瞬时值）

总和
总和
无功功率（瞬时值）

总和
总和
相电压 (有效值)
一次值和二次值

U1, U2, U3
U12, U32
相电流(有效值)

I1, I2, I3
I1, I3
电网频率
fn
是
是
电压间的相位角
j U
U1-U2 / U1-U3*
U12-U32 **
电压与电流间的相位角
j U-I
U1-I1, U1-I2,
U1-I3 *
U12-I1, U12-I3 **
旋转磁场方向

是
是
缺相

是
是
骤降表格，电压跌落
DT
总和
总和
* 只有电压L1存在才能显示相位角。
** 只有所有电压存在才能显示相位角。

Netenergy (C.6)
在netenergy (C.6)配置下，除了可以得到在energy（C.4）配置下的测量量外，还能够得到以下测量量：
测量参数
ZMQ
ZFQ
有功铁损（变压器）
NLA
总和
总和
有功铜损（线路）
OLA
总和
总和
无功铁损（变压器） *
NLR
总和
总和
无功铜损（线路） *
OLR
总和
总和
正向总有功损耗
+TLA
总和
总和
反向总有功损耗
-TLA
总和
总和
正向总无功损耗*
+TLR
总和
总和
反向总无功损耗*
-TLR
总和
总和
净/总正向总有功电量损耗
+CA
总和
总和
净/总反向总有功电量损耗
-CA
总和
总和
净/总正向总无功电量损耗*
+CR
总和
总和
净/总反向总无功电量损耗*
-CR
总和
总和
总有功电量损耗
TLA
总和
总和
总无功电量损耗
TLR
总和
总和
谐波有功总电量
THDA
总和/每相
总和
谐波总电压分量
THDU
总和/每相
总和
谐波总电流分量
THDI
总和/每相
总和

* 考虑到与第三方产品兼容需要，可以获得无功损耗值。但是，兰吉尔建议不要测量无功损耗。

enerflex (C.8)
在enerflex (C.8)配置下，除了可以得到在energy（C.4）和netenergy (C.6)配置下获得的测量参数外，还能够获得以下测量参数：
测量参数
ZMQ
ZFQ
输入有功电量
+A
单相

输出有功电量
–A
单相

输入无功电量
+R
单相

输出无功电量
–R
单相

第I象限无功电量
+Ri
单相

第II象限无功电量
+Rc
单相

第III象限无功电量
–Ri
单相

第IV象限无功电量
–Rc
单相

输入视在功率
+S
总和 / 相
总和 *
输出视在功率
-S
总和 / 相
总和 *
第I象限视在功率
+Si
总和 / 相
总和 *
第II象限视在功率
+Sc
总和 / 相
总和 *
第III象限视在功率
–Si
总和 / 相
总和 *
第IV象限视在功率
–Sc
总和 / 相
总和 *
有功电量方向
EFA
总和
总和
无功电量方向
EFR
总和
总和
* 由于接线类型的差异，ZFQ不能提供单相的测量量数据。

2.6.2 测量参数的计算

通过每0.2秒扫描一次有功电量A和无功电量R的原始数据，在固定的时间间隔内运算出不断变化的电量值（Ws或 vars）。

有功电量
微处理器通过对有功电量的原始值A1、A2 和 A3 求和，计算总有功电量输入+A和总有功电量输出-A。
有功电量的
原始数据

+A（输出）
+A（输入）
测量量

无功电量
微处理器通过对无功电量的原始值R1、 R2和 R3求和，计算总无功电量输入+R和总无功电量输出-R。
无功电量的
原始数据

+A（输出）
+A（输入）
测量量

这些中间测量量经微处理器按照相应的电表常数（一次侧数据）运算后，就得到相应的最终测量量。这些测量量可以通过参数设置进行选择，经选择的测量量直接送到相应的寄存器中，以记录电量。

分配到四个象限（选项）
根据A和R的符号，微处理器把无功电量分配到四个象限中。
· 第I象限无功电量：+Ri
· 第II象限无功电量：+Rc
· 第III象限无功电量：–Ri
· 第IV象限 无功电量：–Rc

输出有功功率
输出无
功功率
输入无
功功率

输入有功功率

2.7 费率控制
可以使用各种信号源选择所需费率。以下方式可以进行费率控制：
· 外部由三个输入控制信号E1、 E2、 E3进行（控制电压范围可选择：24伏至230伏；用户必须指定控制电压）。
· 内部由日历钟和时间开关进行控制。
· 利用基于监控功能阀值的事件信号进行控制，如：频率、电压等。
还可以利用各种信号源的信号组合完成复杂的费率结构控制。
2.8 日历钟
Z.Q表的内部日历钟用于产生日期和时间，用于以下方面：
· 用于日期和时间信息显示。
· 用于给负荷曲线以及事件日志打上时标。
· 用于控制TOU的时间切换。
· 用于控制负荷曲线的积分周期

时基
日历时钟可选择使用石英或电网频率作为时基（可软件设置）。如果电网频率足够准确，时钟可以采用网络频率（50 Hz 或 60 Hz）调节时钟。在每个整波形后，即当频率为50 Hz时，在20毫秒后进行调节。如果电网频率变动超过5%，日历时钟会自动切换为内部石英时基。
精度
同步 日历时钟可以通过外部时钟输入同步信号Syn或通过主站通讯使之保持同步。同步周期可以调节。
最大偏差不超过0.5秒每天（<6ppm），准确度符合IEC 61038的规定。
时间设置
电表日历时钟可通过以下两种方式进行设置：
· 在电表的服务菜单中的设置模式下进行手工设置
· 通过主站通讯设置
后备电源

表内有一个超级电容，用以保持时钟。还可以选用用一个外置锂电池作为时 钟的后备电源。
· 仅使用超级电容作为后备电源，不使用锂电池：最短保持20天（在电表已挂网至少300个小时的情况下）。
· 选用锂电池作为后备电源：保持10年。
2.8.1 同步和时间设置
同步
我们说的时间同步是指电表时钟在固定的间隔内跟据外部参考时钟进行调节。在预先设置好的时间窗口内同步信号发送到电表，当同步信号生效时，网络内的所有电表就会保持相同的时间。

时间设置
我们说的时间设置是指当电表时间超出了时间窗口而进行调整，例如，当电表安装时进行时间设置，使电表时间与当地时间保持一致。
电表时间可通过手工或通信进行设置。
2.8.2 通过同步脉冲使日历钟同步
日历钟可以与一个外部主时钟（例如：主站）保持同步，这个外部主时钟每隔一段时间就会发出同步脉冲。
使用外部同步信号使日历钟保持同步，有以下两种可能性：
· 全天多次发生同步，分钟同步或每积分周期同步。
· 每天只发生一次同步。

注意
只使用一种同步方式
一次只能使用一种同步方式，一天数次或每天一次。

一天多次
“一天多次”同步每隔固定的时间间隔进行，通过设定参数可设定同步间隔。
同步间隔，例如：15分钟

<100毫秒，无反射

由于每隔固定的时间间隔（例如：00:00h、 00:15h、 00:30h）就会传送同步信号，因此同步信号中带有时间信息。例如：当电表收到当天的第三个同步信号（00:30h），日历钟就会同步为00:30h。电表对同步信号的反应取决于探测到的偏差。
电表随时接受同步脉冲，但在同步间隔内只接受一次。

注意
忽略第二个同步脉冲
在同一个同步间隔内的第二个同步脉冲会被忽略。

每天一次
在日同步情况下，电表每天只允许有一个时间窗，必须在时间窗内把同步脉冲发送给电表。通过设定参数来确定当天的时间（例如：22:00h）和窗口的宽度（例如：1分钟）。
日同步时间窗

日同步脉冲

如果“当天的时间”参数设定为22:00h，并且电表在规定的窗口内接收一个同步信号，那么电表就在22:00h时实现同步。电表是否对同步信号作出反应，取决于是否存在偏差。
电表不会在时间窗以外接收同步脉冲，因此，信号在时间窗以外无效。
2.8.3 通过通信使日历钟同步
主站通过选定的通信接口向电表发出时间同步信息，使日历钟与主站时间保持同步。
将从主站接收到的时间信息与电表的本地时间相比较，电表是否对时间信息作出同步，取决于是否存在偏差（参看2.8.5的偏差处理）。
通过通讯口进行时间同步，在每个积分周期只可以同步一次。

注意
在一个积分周期出现两次同步
如果在同一个积分周期内两次出现同步时间，无论偏差有多小，积分周期都会复位。
这是为了防止用同一途径对小的时间偏差多次同步后导致更大的时间偏差，故对该积分周期进行复位。

2.8.4 时间设置
日历时钟的日期和时间可被人工在电表SET模式下设置或通过通讯设置，如用笔记本等。
写入的时间信息与电表的本地时间相比较，电表是否对时间信息作出改变，取决于是否存在偏差（参看2.8.5的偏差处理）。
2.8.5 处理偏差
根据内部时钟与外部主时钟存在时间偏差情况，不同的时间调整会对日历钟产生不同的效果。可能会有以下两种情况：
· 时间偏差在0秒与2至9秒之间（取决于参数设置）=>时间同步
· 时间偏差超过2至9秒（取决于参数设置）=>积分周期复位
偏差
2…9秒
0秒
时间同步
积分周期复位

无论同步是由脉冲触发还是通过通信触发，同步的效果是相同的。
时间同步
如果内部时钟和主时钟之间的差值在1秒与设定的时间阀值之间，电表时间将被同步。日历时钟在同一个同步时间间隔内只允许提前或推后一次，受影响的积分周期也将相应地缩短或加长，其长度为对应的时间差。
时间同步在一个同步时间间隔内只能进行一次，否则将会导致积分周期复位。

积分周期复位
如果内部时钟和主时钟之间的差值超过设定的时间阀值，主时钟的时间将设置到内部时钟。时间设置会导致当前的积分周期结束而开始新的一个积分周期，而且会产生一条事件记录。
时间设置不管发生在积分周期开始或结束的时候，都会导致一个缩短了的积分周期。
进行一次时间设置至少导致一个积分周期缩短。在负荷曲线记录中，这个缩短了的积分周期会有相应的状态字标明并声明该积分周期无效。

2.9 寄存器
ZQ表具有以下寄存器，用于分析各个测量参数：
· 24个费率电量寄存器。
· 38个总电量寄存器（无费率）。
· 其它寄存器，用于记录电压和电流值、网络频率、相位角等。
费率转换
测试输出
显示
通信
本地通信
显示和通信的数据选择
24个费率电量寄存器
38个总电量寄存器
测量参数

2.10 存储器
一个永久性存储器（闪存）包含电表的配置和参数数据，还包括负荷曲线、电量曲线和事件日志数据。
存储在闪存内的所有数据是受保护的，在断电时不会丢失，即不需要使用电池来维持保存数据。
2.10.1 负荷曲线
每隔一段时间，各寄存器的当前状态就会被存储到负荷曲线中。
负荷曲线
存储器大小
每条负荷曲线记录由测量值（电量寄存器= 8个字节，诊断值=4个字节）、一个8字节的时标及一个4字节状态码构成。
Z.Q表电表配有一个1.8 MB的负荷曲线存储器。负荷曲线存储器的存储深度采用以下公式计算：

在36个测量值15分钟积分周期情况下，存储天数不少100天。
负荷曲线存储器是循环缓冲器，即最早的记录会被最新的记录覆盖。
2.10.2 事件日志
偶发的事件存储在事件日志中。用户可以选择把什么事件记录到事件日志中。使用事件日志可以分析电网状态，并监测电表是否正常运行。
事件日志存储器大小
在事件日志中，至少可以存储256个事件记录，所有记录由一个5字节的时标、一个1字节的事件代码和一个1字节的内部偏移位构成。
事件日志存储器是循环缓冲器，即最早的记录会被最新的记录覆盖。

2.11 供电
电表的供电电压是从三相电压中获得，因此相电压可以在整个电压范围内变化，不必调节供电。由于供电时只要有一相电压就能正常工作，故单相电压下降不会影响电表的运行。
当发生三相电压中断时，内部电压监测器能确保电表正确运行和可靠的数据恢复，当电压恢复后，它能确保正常重新启动。
2.12 辅助电源
因为在高压供电网计量应用中可以使三相断电，因此电表配备了辅助电源，以防止电表被关闭。
辅助电源提供与正常的网络供电并联的电压，并确保电表不中断运行，因此可以随时读取电表数据。另外还可以提供一种特殊的辅助电源模式－电表只由辅助电源供电（订货时指定，取决于硬件配置）。因此，在互感器和电表之间的回路上没有负载，防止线路产生电压降。
2.13 传送接点模块
传送接点模块内置在电表内，并上铅封。它最多能配四个切换接点或八个常开接点（固态继电器）。这些接点用于传送电量脉冲和/或电能方向信息或状态信息。
传送接点可传送定义了脉冲长度（20毫秒、40毫秒或80毫秒）的脉冲或占空比为1的脉冲。
一些传送接点模块的端子分配是预先定义好的，其它模块的端子分配可以按照客户的要求进行参数设置。
2.14 通信单元（可选择）
可选择的通信单元是一个独立的模块，可以根据需要在现场安装和更换。如果安装的话，通信单元应当位于前盖的下部，并由用户铅封。它具有多种通信接口（例如：RS232、 RS485、调制解调器等），用于远程读取电表数据。
2.15 软件工具
ZQ表有以下两种软件工具，可方便地用于设置参数及与电表通信。

MAP190
Landis+Gyr MAP190软件用于离线设置全部参数组（参数编辑器）。然后，可以把准备好的参数组通过光接口下载到电表中。该软件为公司内部进行订单处理的专用软件。

MAP120
软件Landis+Gyr MAP120用于：
· 根据dlms规约与电表通信。
· 进行现场服务。
· 设置某些参数范围，例如：原始数据、时间切换等。
· 重新设置电表和通信单元的参数。

H 71 0200 0215 g en- Z.Q高精度电子关口表– 用户手册 兰吉尔
功能概述 25/81
3 结构描述

挂式安装 f6

1
厂家铅封螺钉
2
厂家铅封或校验铅封螺钉
3
上盖板
4
背衬用户费率表的下盖板
5
表前座
6
表后座
7
下盖板的用户铅封
8
端子盖
9
带有用户铅封的下盖板螺钉

支架安装 f9

1
厂家铅封或校验铅封
2
用户铅封
3
前盖，带面板和信息板
4
接线图
5
外壳
6
用户铅封

铅封的使用

挂式安装 f6

在制造厂进行

在用户处进行 -
不需要验证
在用户处进行 -
需要验证

1
厂家铅封
厂家铅封
厂家铅封

2
厂家铅封
厂家铅封
校验铅封

7
无
用户铅封
校验或用户铅封

9
无
用户铅封
用户铅封

支架安装 f9

在制造厂进行
在用户处进行 -
不需要验证
在用户处进行 -
需要验证

1 左
厂家铅封
厂家铅封
厂家铅封

1 右
厂家铅封
厂家铅封
校验铅封

2
无
用户铅封
校验铅封

6
粘合剂
用户铅封
校验铅封

3.1 厂家铅封
在电表装配、测试、校准后，打上厂家铅封。
挂式安装 f6
对于f6型，厂家铅封打在电表盖上，因此在不破坏铅封的情况下不能打开上盖板。出厂时Z.Q表上有两个厂家铅封，一个在上盖板的左上方，另一个在右上方。通过校验后，上盖板的右上方处的厂家铅封就会被更换为校验铅封。
支架安装 f9
对于f9型，厂家铅封打在电表基底上，因此在不破坏铅封的情况下不能打开电表。出厂时Z.Q表的基底背面打了两个厂家铅封，一个在右上方，另一个在左下方。通过校验后，一或两个厂家铅封就会被更换为校验铅封。

3.2 校验铅封
当验证了电表的测量功能后，就打上校验铅封。

注意
损坏校验铅封
在强制校验的国家，验证机构颁发校验铅封，保证电表符合当地规定，测量性能正常。
损坏校验铅封，会导致官方验证无效。

挂式安装 f6
通过鉴定后，前窗的右上方处的厂家铅封就会被更换为校验铅封。

支架安装 f9
通过校验后，电表盒背面的一或两个厂家铅封就会被更换为校验铅封。

3.3 用户铅封
在电表已安装调试好后，准备投入使用时就会被打上用户铅封。
挂式安装 f6
对于f6型，用户铅封打在装有铰链的下盖板上，打开盖板，可以接触到电池盒、复位按钮、通信单元。盖板的背面上附有接线图。
支架安装 f9
对于f9型，用户铅封打在装有铰链的盖板上，打开盖板，可以接触到电池盒和复位按钮。

1
电池盒
2
报警复位按钮
3
通信单元或虚设备
4
信息板，带接线图

可以在电池盒装入6伏锂电池，为日历钟和显示供电。

复位按钮有以下三种功能：
1. 报警复位。
2. 从显示检查中选择服务菜单。
3. 在设置模式中执行光标功能。

当电表用在进行远程抄表的系统中时，应安装一个通信单元。远程抄表需要在电表和主站之间进行通信，通信单元通过串行接口或调制解调器实现通信。
使用通信单元可以进行远程抄表、与主站时间保持同步、电表检查（以确保电表功能正常）、参数设置。
如果不需要通信单元，应插入一个虚设备。
对于f6型，端子盖能保护电表的端子连接器。端子盖上的两个用户铅封，可防止未经授权打开电表，既是安全措施又是反窃电措施。

3.4 面板 f6
面板位于前窗的背面，上面打了一个厂家铅封或校验铅封。面板的设计符合客户的要求。包括有关电表的所有相关数据。

前窗的凹陷处能方便用户操作显示器按钮“向
