wiresharkf分析SIP呼叫流程典型流程图解.doc

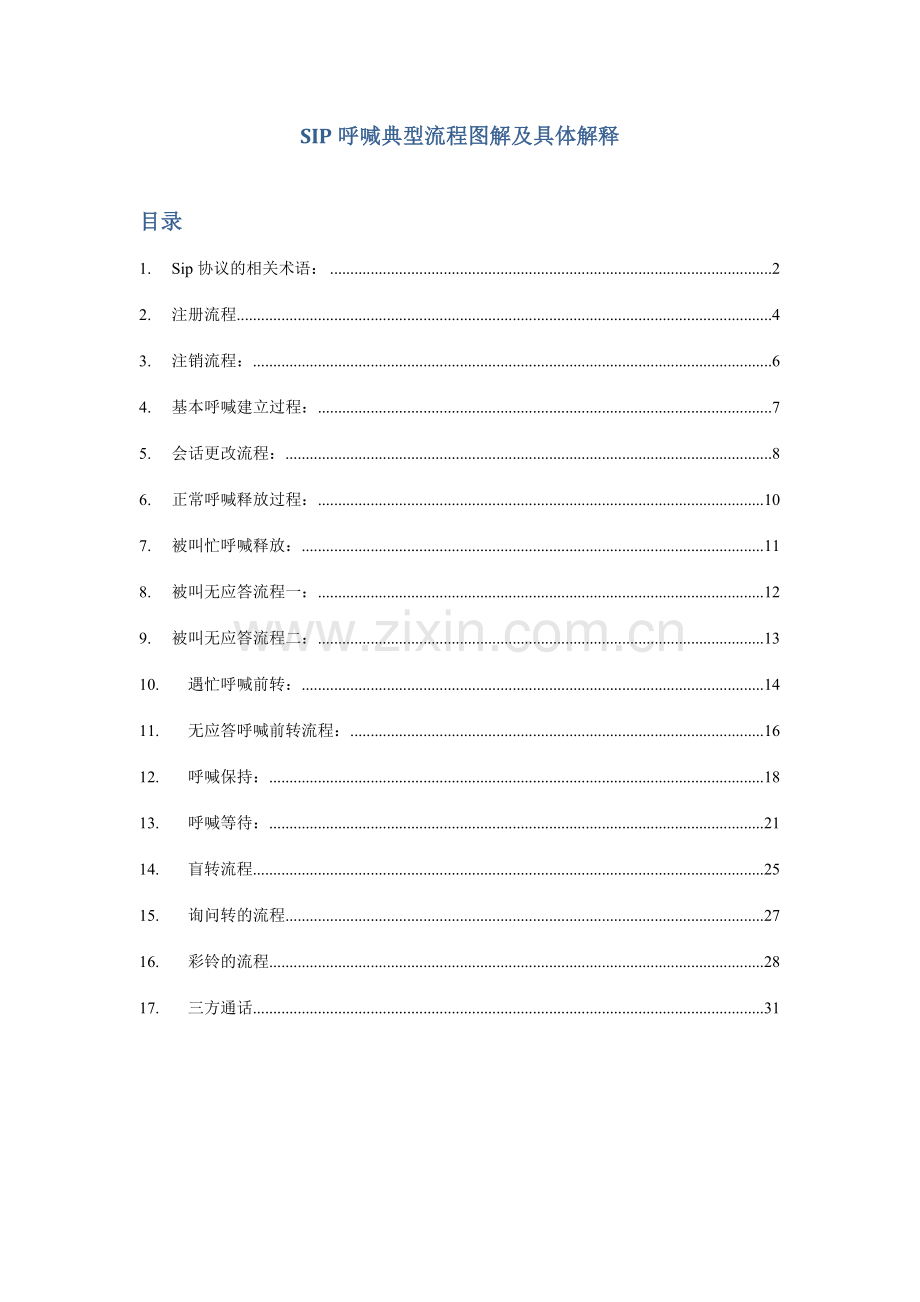

SIP呼喊典型流程图解及具体解释
目录
1. Sip协议的相关术语： 2
2. 注册流程 4
3. 注销流程： 6
4. 基本呼喊建立过程： 7
5. 会话更改流程： 8
6. 正常呼喊释放过程： 10
7. 被叫忙呼喊释放： 11
8. 被叫无应答流程一： 12
9. 被叫无应答流程二： 13
10. 遇忙呼喊前转： 14
11. 无应答呼喊前转流程： 16
12. 呼喊保持： 18
13. 呼喊等待： 21
14. 盲转流程 25
15. 询问转的流程 27
16. 彩铃的流程 28
17. 三方通话 31

1. Sip协议的相关术语：

A拨打B,A到proxy是一个session，一个dialog，proxy到b是另一个dialog，有另一个session name。
Invite，ack，bye，option，update，cancel消息，每发一个就是一个事务。每发一个请求，cseq加1，但cancel，ack，bye请求的cseq同invite的cseq。Callid，from tag，to tag标记一次对话。Invite消息中有from tag，没有to tag，100 trying应答也没有to tag。被叫发的bye中from，to的tag和180和200ok的值。
每个事务用via字段里的branch的值来区分，invite到200ok之间属于一个事务，bye是另一事务。

语音流，被叫收到ack后发一个rtp流。

2. 注册流程

3. 注销流程：

4. 基本呼喊建立过程：

5. 会话更改流程：

举例：见盲转的过程中，会收到proxy发起的两次会话更新过程

Re-invite和invite的区别是，re-invite中含to tag，invite中不含to tag，re-invite中的sdp消息中connection information中是0.0.0.0。

6. 正常呼喊释放过程：

7. 被叫忙呼喊释放：

8. 被叫无应答流程一：

9. 被叫无应答流程二：

10. 遇忙呼喊前转：

因在同一ippbx下，所以没有回486的过程，直接ippbx直接呼喊被叫号码

11. 无应答呼喊前转流程：

未接通振铃超时的消息

第二被叫接通

12. 呼喊保持：

13. 呼喊等待：

注意：用户a听到的嘟嘟有别的号码打入提醒音是第五步，回180消息后，用户板发给终端的，proxy发给用户的rtp流中没有此音。

最后是释放过程

14. 盲转流程

Invite和200ok里的媒体属性

Proxy把804到proxy间的媒体流和proxy到813的呼喊的媒体流连接起来，这样617就可以挂机，804能听到813那边的提醒音了。
REFER用于由一个用户代理来指另一个用户代理访问URI的对话框。
· REFER必须包含一个Refer-To头。这是参考一个强制性的头。
· REFER可以在内部或在对话外发送。
· 202 Accepted 将引发REFER请求这表白其他用户代理已经接受了参考

15. 询问转的流程

16. 彩铃的流程
普通的彩铃实现通过proxy回sdp的183消息，实现远端放音，见下图：

呼喊登记有同振业务固定电话时，流程不同，需要p-early-media字段的支持，请求中必须有100rel的支持，用update来实现会话的更新。

同振业务，固定电话振铃比较快，先接通固定电话的普通回铃音，然后手机才干接通，这时放手机的彩铃，先183接通固定电话普通彩铃，然后再update会话更新接通手机彩铃，被叫接通后update完毕会话更新，接通话路。被叫手机摘机后，用update更新媒体，200ok不含sdp消息。
在183和update消息中支持两个媒体流，p-early-media和content-disposition：session
带p-early-media为初期媒体，回铃音，content-disposition为普通的通话。

17. 三方通话
三方通话操作环节是:
A. a804拨打b617，振铃后b617摘机接通。
B. b617拍插簧后，按813呼喊c813，听回铃音后接通，a804听保持音。
C. b617拍插簧后，c813听保持音，按2，和a804通话。
D. b617拍插簧后，按3，进入三方通话过程。
其中关键点：b617每次拍插簧，a804均被修改为单向receive only，听保持音。待b617按键结束后，均修改媒体为双向。
上面过程的抓包分析：
a)

b)

c)

d) 下一个流程
