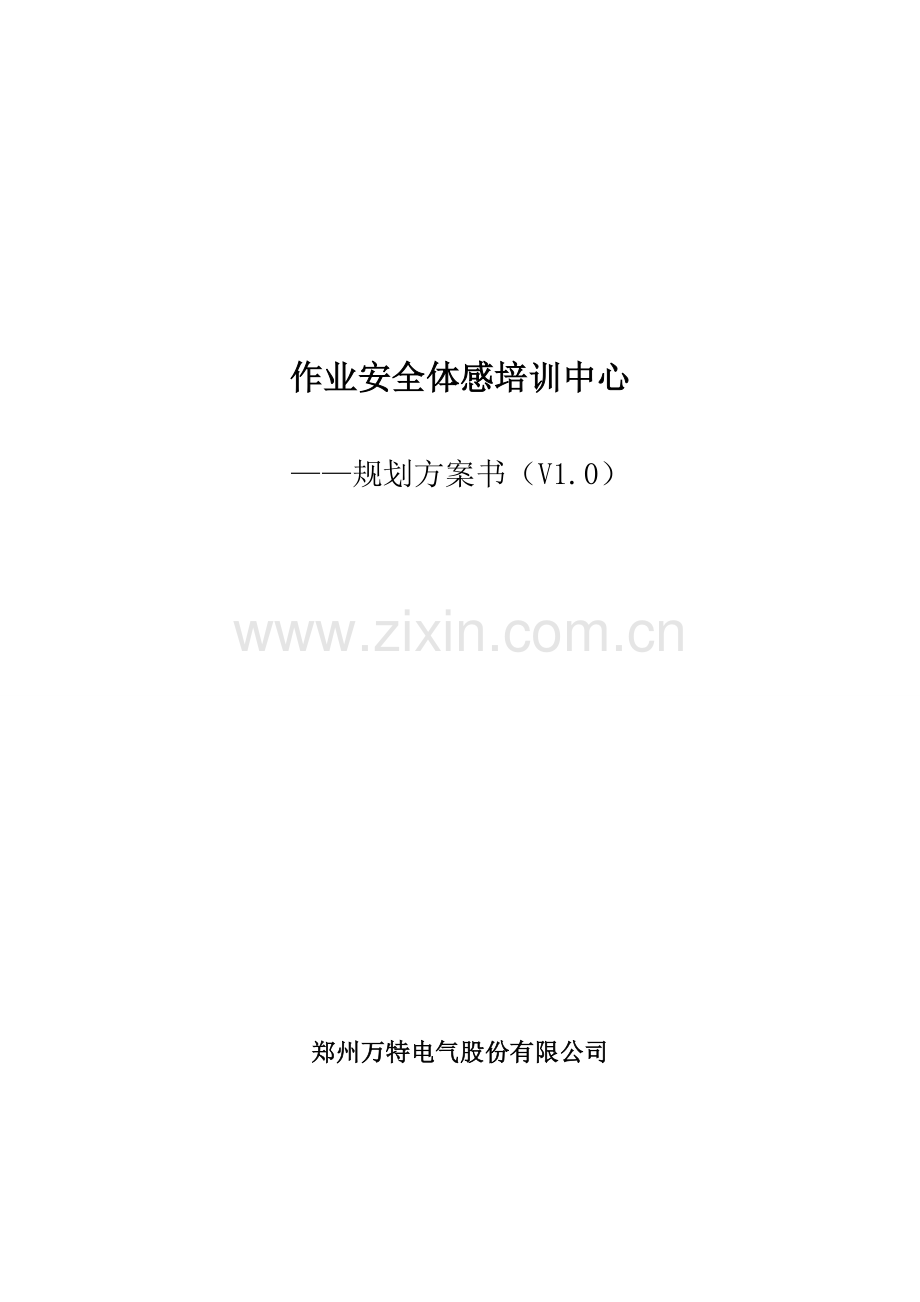

作业安全体感培训中心
——规划方案书（V1.0）
郑州万特电气股份有限公司

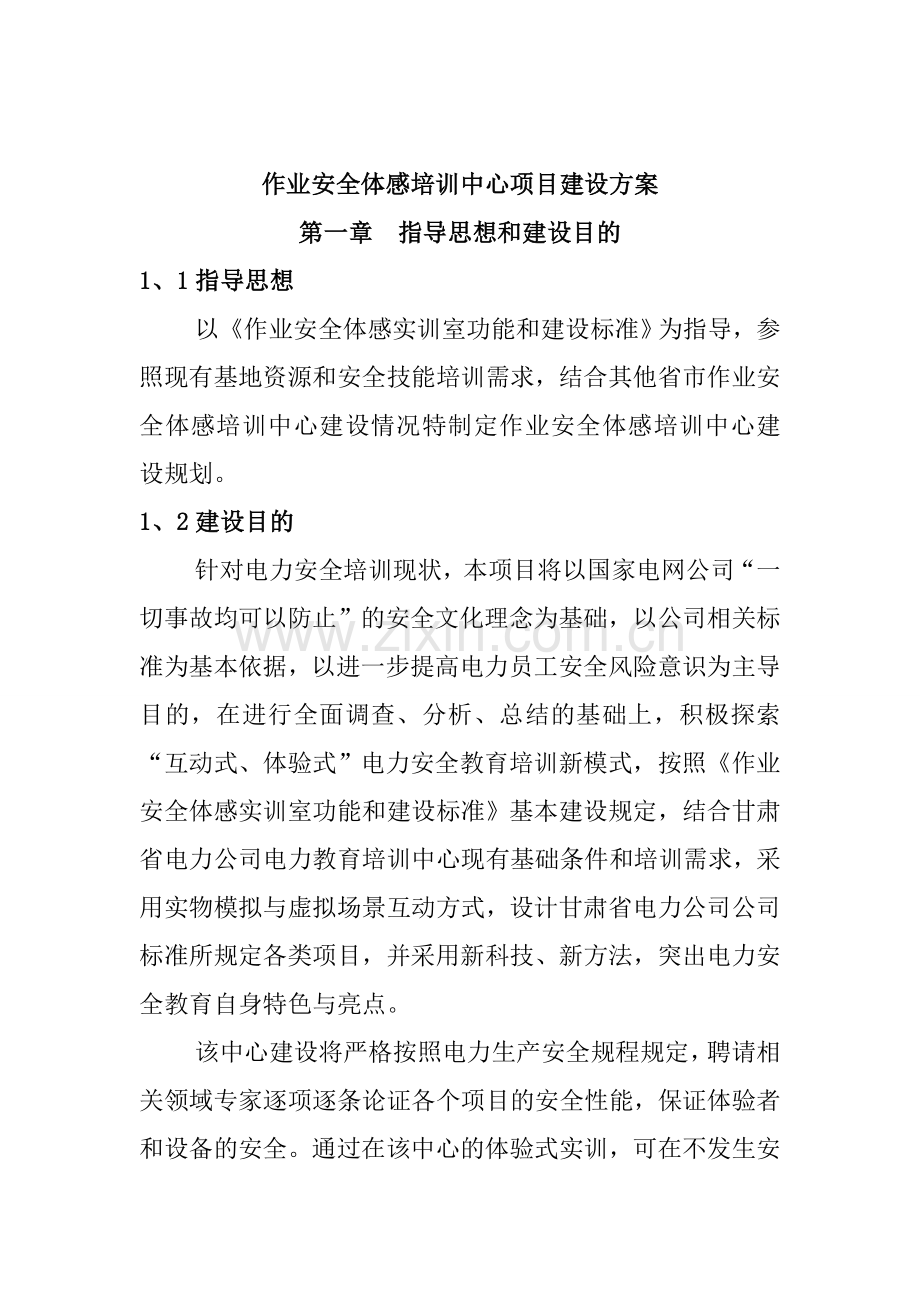

作业安全体感培训中心项目建设方案
第一章 指导思想和建设目的
1、1指导思想
以《作业安全体感实训室功能和建设标准》为指导，参照现有基地资源和安全技能培训需求，结合其他省市作业安全体感培训中心建设情况特制定作业安全体感培训中心建设规划。
1、2建设目的
针对电力安全培训现状，本项目将以国家电网公司“一切事故均可以防止”的安全文化理念为基础，以公司相关标准为基本依据，以进一步提高电力员工安全风险意识为主导目的，在进行全面调查、分析、总结的基础上，积极探索“互动式、体验式”电力安全教育培训新模式，按照《作业安全体感实训室功能和建设标准》基本建设规定，结合甘肃省电力公司电力教育培训中心现有基础条件和培训需求，采用实物模拟与虚拟场景互动方式，设计甘肃省电力公司公司标准所规定各类项目，并采用新科技、新方法，突出电力安全教育自身特色与亮点。
该中心建设将严格按照电力生产安全规程规定，聘请相关领域专家逐项逐条论证各个项目的安全性能，保证体验者和设备的安全。通过在该中心的体验式实训，可在不发生安全事故、保证受训员工安全的前提下，针对电力公司作业中风险较为突出带负荷拉（合）刀闸、带电挂接地线、高压触电、电弧烧伤、设备过载、设备漏电等典型风险事故案例，采用声音、图像、实物再现、动态演示、虚拟展示等多种表现形式，使受训者在观看、参与、体验安全风险的过程中，更加直观、真切地体验违章操作的现实场景，感受违规操作的严重后果，感受到也许给自己或别人带来的危害。从而进一步提高安全意识，使学员明确认知电力事故对人体的危害及如何做到自我防护，实现由“要我安全”到“我要安全”的转变，强化风险管控，保证作业过程标准化、规范化，进一步增强安全意识并提高安全技能，减少生产现场安全事故发生，保证电力公司员工工作安全与健康。
该项目将填补作业安全体感培训领域的空白，丰富电力安全教育培训手段，探索出适合电力安全教育培训的新思绪，促进有效提高培训效果。
第二章 项目建设内容与概算
2.1 项目建设内容
2.1.1 项目建设周期
本项目建设工期拟分为两期： 年 月至 年 月，完毕第一期室内电力作业安全体感培训项目，总工期为10个月。 年 月至 年 月，完毕第二期室外高空作业安全体感培训项目，总工期为7个月。
2.1.2项目建设场地
根据本项目基本占地需求测算，并结合我中心实际情况，拟定项目建设场地位于电力教育培训中心 楼，总建筑面积达 平方米。
2.1.3项目建设规划
电力作业安全体感培训中心建设，重要分为以下几部分：门厅、安全教育互动展示区、低压体感项目区、高压体感项目区以及安全教育培训考核项目区。
整体布局图如图一：
（图一）
该中心屋顶采用龙骨和铝制微孔板，规定可以起到吸音效果，顶部安装吸顶音响以及LED栅格灯（高压部分除外），墙面采用白色乳胶漆喷涂，高压部分墙面采用淡蓝色乳胶漆喷涂。参观走廊柱子采用透光式宣传图框，用于显示安全教育理念标语等内容。地面铺设600*600通透微晶瓷砖，规定无空鼓，间隙不大于0.2mm。安全教育互动展示区、低压体感项目区铺设高度15cm钢化防静电地板，在低压体感项目区防静电地板下部安装单相电源插座1只（10A）、三相四线电源插座1只（16A），接地排通过可方便接入接地线。地面喷涂参观路线指引标示。
安全教育互动展示区布局图如图二：
（图二）
安全教育互动展示区占地面积近100平方米，通过多种高科技互动展示技术，涵盖了安全文化教育、事故案例展示分析、安全作业标准、自救互救常识等安全教育内容。从互动性、趣味性、沉浸式等形式进行展示。做到了动态与静态虚拟与现实相结合，可以充足调动受训者参与安全教育的爱好。
环幕投影效果（图三）
互动墙面效果（图四）
空中翻书效果（图五）
低压体感项目区布局图如图六：
（图六）
低压体感项目区占地面积近 平方米，涵盖了六个体感实训项目，分别是低压电弧体感项目、设备过载体感项目、设备漏电体感项目、带电剪线体感项目、人体触电体感项目以及安全工器具项目，每个项目之间采用加膜透明隔断方式，隔断高度2米，中间镶嵌场景图画，底部预埋LED灯带，通过灯光反射方式呈现场景画面。达成的效果是灯带未通电时呈现的是微磨砂效果。演示该区项目时呈现相应的场景效果。达成渲染场景氛围的目的。既可以兼顾玻璃通透效果又可以巧妙的营造场景氛围。地面铺设高度为15cm的钢化防静电地板，上部铺设5mm厚的绿色绝缘胶皮。每个项目区放置高档项目内容指示牌。
高压体感项目区布局图如图七：
（图七）
高压体感项目区占地面积近100平方米，涵盖了四个体感实训项目，分别是10kV系统单相接地体感项目、高压感电体感项目、单相断相体感项目、带负荷拉刀闸体感项目。参观走廊与演示区之间采用不锈钢钢化玻璃隔断，高度1.3米左右。不锈钢框架接地，粘贴安全防护标示，保存消防栓。
安全教育培训考核项目区布局图如图八：
安全教育培训考核项目区设计可容纳16人同时进行互动考核。建立安全教育考核培训体系，对受训者进行安全防护等方面的全面测评。
2.2项目建设概算
2.2.1安全展示厅费用概算
类别
项目名称
设备型号
数量
价格
（万元）
1
空中翻书（虚拟翻书）
投影式
1
5
2
互动抢答系统（3人）
有线式
1
3
3
大屏幕LED显示屏
WIFI
1
2
4
嵌入式自助多媒体显示系统
0.68×1.2
4
10
5
自由组合沉浸式展示系统
1
18
6
互动墙面展示系统
1
18
7
灯光效果装饰
整体
1
15
8
安全文化教育互动软件及内容
1
3
9
事故警示教育软件及内容
1
3
10
安全作业教育软件及内容
1
4
11
自救互救教育软件及内容
1
5
12
互动抢答软件开发
1
3
13
自由组合沉浸式展示软件开发
1
6.5
14
触屏多媒体机（门厅处放置）
2
1.5
15
触屏多媒体机（漫游系统）
1
3
合计
仅作参考
100
2.2.2体感项目费用概算
序号
项目名称
设备型号
数量
价格
（万元）
1
设备漏电体感项目
WT-TG001
1
57
2
设备过载体感项目
WT-TG002
1
59
3
人体触电体感项目
WT-TG003
1
46
4
安全工器具体感项目
WT-TG004
1
48
5
低压带电剪线体感项目
WT-TG005
1
55
6
跨步电压体感项目
WT-TG006
1
62
7
低压电弧体感项目
WT-TG007
1
48
8
高压感电体感项目
WT-TG008
1
68
9
10kV配网故障体感项目
WT-TG009
1
95
合计
538
2.2.3附属设备概算（仅做参考）
序号
名称
型号
单价
（万元）
数量
合计
（万元）
1
触屏一体机
联想
0.48
16台
7.68
2
打印机
MFP M175nw惠普
0.73
1台
0.73
3
吸顶音响
飞利浦
0.014
64只
0.896
4
定压式功放
镭域 LY-
USB350
0.24
1台
0.4
5
移频器
镭域
LY-AFS222
0.33
1台
0.33
6
无线麦克
LY-870
0.20
2套
0.4
7
豪华机柜
14U
0.12
1台
0.12
8
无线网络
0.08
1套
0.08
9
音响安装施工费
0.40
1
0.4
10
空调
格力5P
0.96
10
9.6
11
空调安装费
包含管材
约为
0.3
合计
25.026
2.2.4整体概算
序号
项目名称
价格（万元）
备 注
1
安全展示厅费用概算
100
参 考
2
体感项目费用概算
538
3
附属设备概算
25.026
4
装修费用
另 算
5
合计
663.026
附：各项目功能说明
项目一
WT-TG001漏电体感设备
一、项目功能
该设备通过演示用电设备产生漏电的状况，通过在漏电状况下
采用保护措施和不采用保护措施的演示，让学员明白设备未采用安全保护措施产生漏电的危害性，电气设备安全运营应当采用对的的安全保护措施。
演示体感项目：设备未接地及未加装漏电断路器的危害问题，并亲身体验设备接地情况及加装漏电断路器的功能，贯彻防护措施，以防止安全事故发生。
二、培训项目
1．电气设备接地保护功能演示；
2．电气设备使用漏电断路器功能演示；
3．电气设备未使用漏电断路器时危险现象演示；
三、设备特点
1．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
2．全面采集功能，软件同步显示电气设备工作状况；
3．动画演示功能，软件嵌入动画演示模式实现电气设备安全防护知识的讲解；
4．安全防护功能，限制最大输出电流保证体验过程的设备和人员安全；
5．大屏幕显示设备工作状况、设备原理演示工作过程以及声响效果。
四、设备组成
1．控制柜
控制柜用来对设备进行综合控制，设备运营数据的采集、解决，并把数据上传到大屏幕显示器上；以三维动画的形式播放有关设备漏电的安全知识等。
2．展示柜
展示柜用来演示设备漏电，整个演示过程都是在展示柜上来完毕。
3．背景墙
采用大屏幕LED电视和背景图片渲染现场，使学员可以和作业场景结合起来。LED电视可用来放大显示设备实时运营的参数和状态，以便学员更清楚的观测设备漏电产生的情况。
五、 设备布局
项目占地面积：
可根据现场实际状况灵活掌握，一般情况下长4米以上，宽3米以上，总占地面积不低于12平方米为宜。考虑现场整洁以及安全防护，建议采用钢化防静电地板，地板尺寸60cm×60cm为宜。设备采用下进线方式进行通信连接和电源接入，上部全铺设绝缘胶皮。
设备供电：三相五线，容量不低于2kW。
六、设备效果图
项目二
WT-TG002过载体感设备
一、项目功能
该设备通过演示线路容量及导线与过载保护器容量不同匹配状况下的线路过载现象，使学员结识过载保护器对线路过载时的保护作用，以及过载保护器和导线容量选择不妥时引起的过载拒动作，甚至会引起火灾。
演示体感项目：通过演示导线和开关不匹配产生着火甚至发生火灾的现象，让学员亲身体验设备过载所带来的危害，积极贯彻安全防护措施，以防止安全事故发生。
二、培训项目
1．电路中断路器过载保护动作过程体感；
2．电路过载熔断导线事故过程体感。
三、设备特点
1．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
2．全面采集功能，软件同步显示电气设备工作状况；
3．动画演示功能，软件嵌入动画演示模式实现电气设备安全运营知识的讲解；
4．安全防护功能，限制最大输出电流保证体验过程的设备和人员安全；
5．实时成像功能，在线式红外成像监视导线过载变化过程体感；
6．温度动态采集功能，软件实时监测导线温度变化过程，绘制导线变化过程图；
7．大屏幕显示导线温度变化过程以及声响效果。
四、设备组成
1．控制柜
控制柜用来对设备进行综合控制，设备运营数据的采集、解决，并把数据上传到大屏幕显示器上；以三维动画的形式播放有关设备过载的有关知识等。
2．展示柜
展示柜用来演示设备过载现象，整个演示过程都是在展示柜上来完毕，展示柜安装有红外热成像仪，实时检测导线的温度变化过程，并可成像实时展现导线的变化过程。
3．投影墙
采用大屏幕LED电视和背景图片相结合来渲染现场场景，可以和作业场景有机结合起来，使学员有亲临作业现场的感觉。LED电视可用来放大显示设备实时运营的参数和状态，以便学员更清楚的观测导线过载时的整个变化过程。
五、设备布局
项目占地面积：
可根据现场实际状况灵活掌握，一般情况下长4米以上，宽3米以上，总占地面积不低于12平方米为宜。考虑现场整洁以及安全防护，建议采用钢化防静电地板，地板尺寸60cm×60cm为宜。设备采用下进线方式进行通信连接和电源接入，上部全铺设绝缘胶皮。
设备供电：三相五线，容量不低于2kW。
六、设备效果图
项目三
WT-TG003人体触电体感设备
一、项目功能
该设备通过亲身体验触电的方式，使学员体验触电的感受，对比体验在不同干湿状况下人体的触电限度；使学员明白人体在潮湿状况下更容易触电，掌握脱离电源的对的方法，以及在进行电气作业时佩戴个人安全防护用品的重要性。
亲身体验项目：学员通过亲身体触电体验，了解人体触电的因素、触电限度与外部因素的关系、触电的危害，掌握对的防止触电的方法，在电气作业中积极贯彻安全防护措施，防止触电事故的发生。
二、培训项目
1．干燥状态人体触电体验过程；
2．湿润状态人体触电体验过程；
3．潮湿状况人体触电体验过程。
三、设备特点
1．电压调节功能，根据人体反映不同自主调节体验输出电压；
2．智能显示功能，保持显示体验电流的最大值方便用于观测和比较；
3．自动加湿功能，方便对人体手臂进行加湿解决；
4．安全防护功能，限制最大输出电流保证体验安全；
5．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
6．动画演示功能，软件嵌入动画演示模式实现人体承受电流关系等相关知识的讲解；
7．大屏幕显示人体触电体验相关数据以及声响效果。
四、设备组成
1．控制柜
控制柜用来对设备进行综合控制，设备运营数据的采集、解决，并把数据上传到大屏幕显示器上；以三维动画的形式播放有关人体触电的有关知识等。
2．展示柜
展示柜用来让学员进行触电体验，整个体验过程都是在展示柜上来完毕，展示柜上装有感应加湿系统，方便学员对手背进行加湿。
3．投影墙
采用大屏幕LED电视和背景图片相结合来渲染现场场景，可以和作业场景有机结合起来，使学员有亲临作业现场的感觉。LED电视可用来放大显示设备实时运营的参数和状态，以便学员观测人体触电时的电压、电流值。
五、设备布局
项目占地面积：
可根据现场实际状况灵活掌握，一般情况下长4米以上，宽3米以上，总占地面积不低于12平方米为宜。考虑现场整洁以及安全防护，建议采用钢化防静电地板，地板尺寸60cm×60cm为宜。设备采用下进线方式进行通信连接和电源接入。上部全铺设绝缘胶皮。
设备供电：三相五线，容量不低于2kW。
六、设备效果图
项目四
WT-TG004安全工器具体感设备
一、项目功能
该设备是亲身体验方式，以亲身佩戴安全防护用品，使用绝缘安全工器具，对比佩戴个人安全防护用品前后操作灵活性的差异，使学员掌握佩戴安全防护用品后的对的作业方法，以及绝缘安全工器具的对的使用方法。
亲身体验项目：学员通过亲身穿戴安全防护用品，掌握安全防护用品对的的使用方法以及佩戴的重要性，使学员在实际工作中养成按规定对的佩戴安全防护用品的习惯，避免安全事故的发生。
二、培训项目
1．安全帽佩戴体验过程；
2．安全带佩戴体验过程；
3．防电弧服穿戴体验过程。
4．佩戴安全防护用品后绝缘工器具使用体验过程。
三、设备特点
1．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
2．动画演示功能，软件嵌入动画演示模式实现安全工器具的用法讲解；
3．大屏幕显示安全操作规程以及现场作业概况。
四、设备组成
1．控制柜
本项目中控制柜重要用来播放有关安全工器具的使用方法和在实际应用中的重要性，以及电气安全操作规程的有关知识等。
2．安全工器具柜
安全工器具柜用来摆放各种安全工器具，具有温湿度自动检测和控制功能，保证安全工器具的存放负荷安全规定。
3．投影墙
采用大屏幕LED电视和背景图片相结合来渲染现场场景，可以和作业场景有机结合起来，使学员有亲临作业现场的感觉。LED电视可用来播放各种安全工器具的使用方法，电气安全操作规程等。
五、设备布局
项目占地面积：
可根据现场实际状况灵活掌握，一般情况下长4米以上，宽3米以上，总占地面积不低于12平方米为宜。考虑现场整洁以及安全防护，建议采用钢化防静电地板，地板尺寸60cm×60cm为宜。设备采用下进线方式进行通信连接和电源接入。上部全铺设绝缘胶皮。
设备供电：三相五线，容量不低于2kW。
六、设备效果图
项目五
WT-TG005带电剪线体感设备
一、项目功能
该设备是亲身体验方式，通过体验不同方式的带电剪线所产生的现象，让学员明白错误操作带来的危害，掌握对的的带电剪线方法，以及以进行电气作业时佩戴绝缘工具的重要性。
亲身体验项目：通过学员亲自用剪线工具把电线剪断，体验对的剪线和错误剪线所带来的两种截然不同的结果，掌握对的的剪线方法以及佩戴绝缘防护用品的重要性。
二、培训项目
1．一次剪断一根导线体验过程；
2．同时剪断两根导线体验过程。
三、设备特点
1．剪线火花调节功能，根据体验者的需要可调节短路火花的大小；
2．安全电压操作功能，剪线者所剪导线实为36V以下的线路；
3．智能显示功能，显示电压值为市电电压，和真实线路相同；
4．安全防护功能，限制剪线端对地电流保证体验安全；
5．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
6．动画演示功能，软件嵌入动画演示模式实现安全剪线操作等相关知识的讲解；
7．大屏幕显示线路的相关数据以及剪线声响效果。
四、设备组成
1．控制柜
控制柜用来对设备进行综合控制，设备运营数据的采集、解决，并把数据上传到大屏幕显示器上；以三维动画的形式播放有关带电作业和带电剪线的有关知识等。
2．展示柜
展示柜用来让学员进行剪线体验，整个体验过程都是在展示柜上来完毕，展示柜上装有有机玻璃防护门，在学员进行剪线操作时所产生的短路火花不会飞溅到外面，不会伤害到学员。
3．投影墙
采用大屏幕LED电视和背景图片相结合来渲染现场场景，可以和作业场景有机结合起来，使学员有亲临作业现场的感觉。LED电视可用来放大显示设备实时运营的参数和状态，以便学员观测剪线操作时的运营状态。
五、设备布局
项目占地面积：
可根据现场实际状况灵活掌握，一般情况下长4米以上，宽3米以上，总占地面积不低于12平方米为宜。考虑现场整洁以及安全防护，建议采用钢化防静电地板，地板尺寸60cm×60cm为宜。设备采用下进线方式进行通信连接和电源接入。上部全铺设绝缘胶皮。
设备供电：三相五线，容量不低于2kW。
六、设备效果图
项目六
WT-TG006跨步电压体感设备
一、项目功能
该设备是亲身体验方式，通过亲身体验跨步电压触电，让学员了解跨步电压产生的原理，跨步电压触电的因素，碰到跨步电压如何来对的地脱离危险区，让学员掌握对的的防止跨步电压的方法，避免不必要的触电事故的发生。
亲身体验项目：通过亲身体验跨步电压的产生对人体的危害，掌握对的防止跨步电压的方法，减少不必要的意外安全事故的发生。
二、培训项目
1．正常行走时进入跨步电压区域体验过程；
2．单只脚着地进入跨步电压区域体验过程；
3．双脚并拢进入跨步电压区域体验过程；
三、设备特点
1．智能测距功能，根据人的行走位置智能判断出人距导线落地点的距离；
2．智能模拟功能，根据人距离导线落地点的距离、电压等级的高低智能模拟出跨步电压的大小；
3．同步显示技术，人行走在跨步电压区域时，人的行走轨迹同步显示在大屏幕上。
4．安全防护功能，限制施加在人体上跨步电压的大小，保证体验人员的安全。
5．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
6．动画播放功能，以动画的形式播放有关跨步电压的产生、防止等常识；
7．大屏幕显示跨步电压的数据，配有跨步电压触电时的声响效果。
四、设备组成
1．控制柜
控制柜用来对设备进行综合控制，设备运营数据的采集、解决，并把数据上传到大屏幕显示器上；以三维动画的形式播放有关跨步电压触电常识、逃生方法等。
2．跨步电压行走区域
跨步电压行走区域为学员提供一个跨步电压触电的体验区域，该区域布置成跨步电压产生时的场景，设有安全围栏，贴近现场实际。
3．投影墙
采用大屏幕LED电视和背景图片相结合来渲染现场场景，模拟跨步电压产生的情景，使学员有亲临跨步电压触电现场的感觉。LED电视可用来放大显示设备实时运营的参数和状态，同步显示人在跨步电压区域行走的轨迹，当前产生跨步电压的数据。
五、设备布局
项目占地面积：
可根据现场实际状况灵活掌握，一般情况下长4米以上，宽3米以上，总占地面积不低于12平方米为宜。考虑现场整洁以及安全防护，建议采用钢化防静电地板，地板尺寸60cm×60cm为宜。设备采用下进线方式进行通信连接和电源接入。上部全铺设绝缘胶皮。
设备供电：三相五线，容量不低于2kW。
六、设备效果图
项目七
WT-TG007低压电弧体感设备
一、项目功能
该设备可以演示低压电弧的产生，通过演示低压电弧灼烧模拟人的面部情况，让学员明白低压电弧对人体产生的伤害，对的掌握避免电弧灼伤的方法，以及佩戴安全防护用品的重要性。
演示体感项目：通过低压电弧的演示，让学员明白电弧对人体的伤害，特别是对人体面部的伤害，掌握防止电弧伤害的方法，积极贯彻安全防护措施，防止事故的发生。
二、培训项目
1．展示未佩戴防护面罩状态下电弧、电火花灼、烧伤体验过程；
2．展示佩戴防护面罩状态下电弧、电火花灼、烧伤体验过程；
三、设备特点
1．全面采集功能，软件同步显示设备工作状况；
2．智能显示功能，实时监测设备及体验时的状态过程；
3．安全防护功能，采用多种保护模块保证体验安全；
4．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
5．动画演示功能，软件嵌入动画演示模式实现低压电弧产生及低压带电操作安全防护等相关知识的讲解；
6．大屏幕显示低压电弧、电火花体验的相关数据以及声响效果；
7．智能热成像技术多维度展示违规操作导致的危害。
四、设备组成
1．控制柜
控制柜用来对设备进行综合控制，设备运营数据的采集、解决，并把数据上传到大屏幕显示器上；以三维动画的形式播放有关低压电弧的产生、对人体的伤害等知识。
2．展示柜
展示柜用来让学员进行低压电弧体验，整个体验过程都是在展示柜上来完毕。
3．投影墙
采用大屏幕LED电视和背景图片相结合来渲染现场场景，模拟跨步电压产生的情景，使学员有亲临电气作业现场感觉。LED电视可用来放大显示设备实时运营的参数和状态，以便学员观测产生低压电弧时的运营状态。
五、设备布局
项目占地面积：
可根据现场实际状况灵活掌握，一般情况下长4米以上，宽3米以上，总占地面积不低于12平方米为宜。考虑现场整洁以及安全防护，建议采用钢化防静电地板，地板尺寸60cm×60cm为宜。设备采用下进线方式进行通信连接和电源接入。上部全铺设绝缘胶皮。
设备供电：三相五线，容量不低于2kW。
六、设备效果图
项目八
WT-TG008高压感电体感设备
一、项目功能
本项目通过演示高压感电现象的产生，让学员明白高压带电体只要超过安全距离就有也许产生触电，即使人体不接触电线也同样会产生触电，让学员掌握对的的防止高压触电的措施，不接触高压带电体也不要靠近高压带电体。
演示体感项目：通过演示物体（模拟人体）接近高压电气设备时产生的高压感电现象，让学员明白高压触电危害，掌握防止高压触电的方法，尽量不要去靠近高压带电体，不得己的情况下要保持足够的安全距离。
二、培训项目
1．树木接近高压带电体体验过程；
2．金属导体接近高压带电体体验过程；
3．人体（模拟人）接近高压带电体体验过程；
4．高压电线短路体验过程。
三、设备特点
1．远方操作功能，升降杆的升降可进行远方操作；
2．智能显示功能，显示10KV线路的电压值和低压侧的电流值；
3．安全保护功能，限制变压器的工作电流保证设备的安全；
4．智能控制功能，创新使用红外触摸操作方式控制设备工作状态；
5．动画演示功能，软件嵌入动画演示模式实现高压线路安全的相关知识讲解等；
6．大屏幕显示线路的相关数据以及高压放电的声响效果。
四、设备组成
1．控制柜
控制柜用来对设备进行综合控制，设备运营数据的采集、解决，并把数据上传到大屏幕显示器上；以三维动画的形式播放有关高压感电产生、对人体的伤害、防止等知识。
2．模拟线杆
用来模拟一段10KV架空线路，通以真实的10KV电压。
3．升压系统
用来产生10KV的高压。
5、升降系统
升降系统带动物体（树木、金属导体、模拟人等）接近10KV线路。
五、设备布局
项目占地面积：
可根据现场实际状况灵活掌握，此项目空间大一点相对较好，若空间不允许至少要长、宽在4米以上，总占地面积不低于16平方米为宜。考虑到现场演示高压放电现象会产生连续的电弧，建议地面采用地板砖铺设，与设备相邻的空间宜采用耐火材料，综合控制台周边铺设绝缘材料。
设备供电：三相五线，容量不低于40kW。
六、设备效果图
图1
图2
项目九
WT-TG009 10KV配网故障体感设备
一、项目功能
本项目通过模拟10KV配网线路在实际运营当中出现的各种故障，单相接地、断相、以及带负荷分合隔离刀闸恶性事件等故障的演示，让学员掌握配网故障的各种现象和特性，提高学员分析故障和查找故障的能力，以及带负荷操作隔离刀闸的危害性。
演示体感项目：通过演示10KV配网线路上出现的各种故障现象，让学员了解各种故障现象的特性以及故障对人员和设备导致的危害，掌握对的操作设备的方法，避免安全事故的发生。
二、培训项目
1．10KV配网线路正常运营状态演示；
2．单相接地故障演示；
3．单相断相故障演示；
4．带负荷分合隔离刀闸故障演示；
三、设备特点
1．模拟真实的10KV线路运营；
2．10KV电压采样采用高压分压器采集，避免了谐振现象得发生；
3．安全保护功能，限制变压器的工作电流保证设备的安全；
4．10KV控制动作的驱动部分所有采用气动控制方式，提高了操作的安全性。
5．智能测控技术、矢量图展示故障发生时的影响
6．气源的产生采用静音式空压机，避免了噪音的产生。
四、设备组成
1．综合操作控制台
完毕对整个高压系统的控制；对断相、接地、带负荷拉刀闸、电容投切四个回路的隔离刀闸的控制，对四个回路的隔离刀闸所有采用气动控制方式。
2．升压变压器
给10KV配网线路提供电压。
3．电容投切装置
用来模拟10KV线路对地产生的电容
4．线路负载模拟装置
模拟10KV线路上多个用电设备。
5．降压变压器
它重要模拟10KV线路上的一个用户，在低压侧的每一相各接有一个负载（灯泡），指示各相负载的运营情况。
6．大电流发生器
大电流发生器产生的大电流供带负荷拉刀闸用。
7．气源发生装置
重要用来压缩空气，为气动控制部分提供气源。
五、设备布局
项目占地面积：
此项目占地面积相对大一点较好，最小空间要在长8米，宽6米以上，总占地面积不低于50平方米为宜。考虑现场的安全性和整体布局易操作性，建议地面采用地板砖铺设，10KV架空线固定在房间上部离房顶0.5米处。
设备供电：三相五线，容量不低于30kW，规定短时（1min）最大电流可以达成80A左右不平衡负载供电能力。
六、设备效果图
图1（总体效果图）
图2（单相接地）
图3（带负荷操作隔离刀闸）
图4（单相断相）
