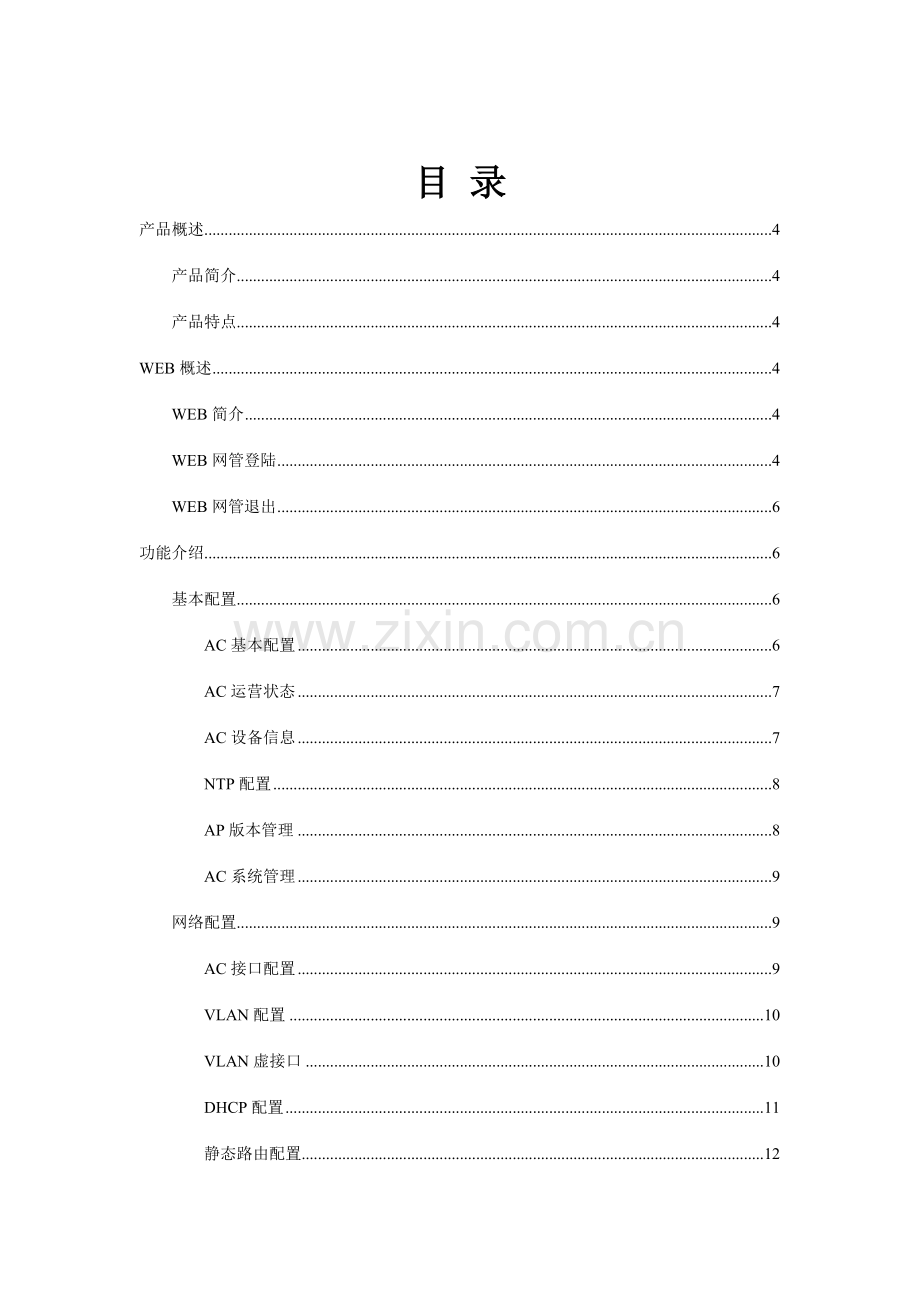

BS-AC218用户手册v1.0 邦讯技术股份有限公司 2023年1月目录产品概述 4 产品简介 4 产品特点 4 WEB概述 4 WEB简介 4 WEB网管登陆 4 WEB网管退出 6 功能介绍 6 基本配置 6 AC基本配置 6 AC运营状态 7 AC设备信息 7 NTP配置 8 AP版本管理 8 AC系统管理 9 网络配置 9 AC接口配置 9 VLAN配置 10 VLAN虚接口 10 DHCP配置 11 静态路由配置 12 WLAN配置 12 SSID模板配置 12 无线模板配置 13 安全模板配置 14 热点区域编码 15 在线AP管理 16 下线AP记录 19 在线STA管理 20 VAP管理 20 认证配置 22 Radius配置 22 Portal配置 23 PPPOE管理 23 安全配置 24 AP黑名单 24 STA黑名单 24 STA白名单 25 防火墙配置 25 安全日记 26 高级配置 26 STA流量控制 26 IGMP配置 27 负载均衡 27 动态信息 28 空口业务量 28 以太网口业务量 28 终端用户业务量 29 设备性能 29 AP性能指标 30 AP性能记录 30 AP配置信息 31 物理接口配置 31 软/硬件配置 32 远程控制 32 SNMP参数 32 用户管理 33 用户修改 33 访问时间控制 33 用户列表 34 用户日记 35 注销 35 产品概述产品简介无线接入点控制器（AC，Access Controller）是基于本公司自主开发的高可靠、高性能的无线接入控制器产品。该系列产品具有功能全面、性能稳定、业务丰富等特点，提供强大的WLAN接入管理与控制能力，提供VLAN、DHCP等业务支持能力，提供用户接入管理与控制能力，支持鉴权与记费用户接口。产品特点 1) 集中的无线网络管理 2) 集中的无线网络安全 3) 运营级无线用户管理 WEB概述 WEB简介为了方便网络管理员对网络设备进行集中操作和维护，提供电信级的网络管理，对AC所在的网络中对所有AP进行管理提供Web Server，可以通过Web方式登录到AC Server上以Web 方式直观地管理和维护设备。 WEB网管登陆 AC系统部署好后，用户可以直接使用默认信息登录设备的Web 界面。默认信息涉及：用户名：admin 密码：admin Web服务器IP：192.168.0.227 环节：连接AC和PC 用交叉以太网线将PC 和AC上的配置网口相连。或者，保证AC设备与PC机保持网络路由可达。配置PC的IP地址 PC的IP地址修改为192.168.0.*；或者，保证AC设备与PC机保持网络路由可达。启动浏览器，输入登录信息在PC机上启动浏览器并在地址栏输入后回车,浏览器出现Web登录页面。输入用户名、密码、验证码即可登录。如图备注：AC的WEB网管支持主流的浏览器，如IE6.0、IE7.0、IE8.0、IE9、firefox、opera、sfari、chrome等。 AC的WEB网管的缺省配置参数 user/password等，在登录AC设备后可修改新的配置参数。 WEB网管退出登录Web网管在左侧导航栏选择à用户管理à注销,双击退出网管。如图；备注：退出 Web 网管时，系统不会自动保存当前配置，因此建议用户在退出Web 网管前先设立保存当前配置。功能介绍基本配置基本配置涉及：AC基本配置、AC运营状态、AC设备信息、NTP配置、AP版本管理、AC系统管理。 AC基本配置选择Web网管左侧导航栏中à基本配置àAC基本配置,点击可查看。点击修改按钮可修改AC相关信息。 AC运营状态选择Web网管左侧导航栏中à基本配置àAC运营状态,点击可查看AC系统的状态信息。如运营时间，CPU运用率… 刷新按钮可刷新当前AC状态 AC设备信息选择Web网管左侧导航栏中à基本配置àAC设备信息,点击可查看AC系统的设备信息。如设备名称，软硬件版本… NTP配置 NTP服务器（Network Time Protocol）是用来使计算机时间同步化的一种协议，它可以使计算机对其服务器或时钟源（如石英钟，GPS等等)做同步化。选择Web网管左侧导航栏中à基本配置àNTP配置,点击可查看AC系统的当前NTP配置情况。 AP版本管理选择Web网管左侧导航栏中à基本配置àAP版本管理,点击可查看AC系统的当前管理AP版本信息配置情况。可添加、修改、删除AP版本信息； AC系统管理选择Web网管左侧导航栏中à基本配置àAC系统管理,可对 AC系统进行重启、恢复出厂设立、软件升级功能。网络配置对AC的网络进行配置。配置应当从上往下进行配置。 AC接口配置选择Web网管左侧导航栏中à网络配置àAC接口配置,点击可修改AC配置； VLAN配置选择Web网管左侧导航栏中à网络配置àVLAN配置,点击可查看AC系统划分当前VLAN情况。VLAN涉及：VLAN名称、上下行总带宽控制… 可添加、修改、删除VLAN信息； VLAN虚接口选择Web网管左侧导航栏中à网络配置àVLAN虚接口,点击可查看AC系统划分VLAN虚接口情况。VLAN虚接口用于DHCP配置。可添加、修改、删除VLAN虚接口； DHCP配置选择Web网管左侧导航栏中à网络配置àDHCP配置,点击可查看AC系统的当前DHCP配置情况。点击修改按钮，可修改DHCP配置，如图； DHCP配置可修改分派IP范围、子网掩码、DNS服务器…;修改完毕后点击应用。静态路由配置选择Web网管左侧导航栏中à网络配置à静态路由配置,点击可查看AC系统的当前静态路由配置情况。用户可添加、修改、删除路由信息 WLAN配置对在线AP进行配置和管理，检查AP状态。 SSID模板配置选择Web网管左侧导航栏中àWLAN配置àSSID模板配置,点击可查看AC系统的当前SSID配置情况。SSID涉及：SSID名称、SSID描述… SSID有默认数据，用户可根据需求自行添加、修改、删除；无线模板配置选择Web网管左侧导航栏中àWLAN配置à无线模板配置,点击可配置无线模板。无线模板有一个默认模板，用户可根据需求自行添加、修改、删除模板；查看、修改、添加、删除模板；修改相应数据，点击应用。安全模板配置选择Web网管左侧导航栏中àWLAN配置à安全模板配置,点击可配置安全模板。安全模板总有八个，初始这八个模板没有启用，启用后的模板在AP配置下发可导入安全模板，即配置为模板中的相应配置。节约用户配置时间。（请看在线AP管理）；给模板打勾可启用模板。编辑模板；点击应用可修改。（模板只有8个，不可添加、删除）；热点区域编码选择Web网管左侧导航栏中àWLAN配置à热点区域编码,点击可查看AC系统的当前热点区域编码情况。用户可添加、修改、删除热点区域编码在线AP管理选择Web网管左侧导航栏中àWLAN配置 à在线AP管理,点击可查看配置在线AP；修改AP基本信息点击修改按钮显示AP信息，修改信息点击应用可保存；邻站扫描点击邻站打捞显示AP附近AP信息，没有配置过的AP不能邻站扫描； AP的STA列表点击STA列表按钮显示AP上STA接口列表信息；安全模板导入点击安全模板导入按钮导入安全模板，AP初次必须被AC配置后才干进行工作，AP是否为配置为否则表白AP尚未被配置过，应当先进行配置；纳入黑名单点击纳入黑名单按钮可将AP划分到黑名单中，在AP前打勾然后点击纳入黑名单；重启系统点击重启系统按钮可将所选AP重启；恢复出厂设立点击恢复出厂设立按钮可将所选AP恢复为出厂设立；刷新点击刷新按钮刷新当前AP；下线AP记录选择Web网管左侧导航栏中àWLAN配置à下线AP记录,点击可查看AC系统的24小时内AP下线情况。在线STA管理选择Web网管左侧导航栏中àWLAN配置à在线STA管理,点击可查看AC系统的所有在线STA情况并可进行流量控制。流量控制点击流量控制按钮用STA进行流量限制；（注:请在用户所在VAP中启动流量控制开关进行用户流量控制，假如所在VAP流量控制开关关闭将无法进行用户流量控制。） VAP管理选择Web网管左侧导航栏中àWLAN配置àVAP管理,点击可查看AP下配置的VAP。修改基本信息点击修改按钮显示VAP基本信息，修改信息点击应用可保存；修改无线参数点击修改按钮显示VAP无线参数信息，修改信息点击应用可保存； STA列表点击修改按钮显示VAP的在线STA信息；认证配置对AP进行认证的配置。 Radius配置 RADIUS（Remote Authentication Dial In User Service），远程用户拨号认证系统.对用户进行认证计费。选择Web网管左侧导航栏中à认证配置àRadius配置,点击可查看AC系统的当前Radius配置情况。 Radius配置涉及：RADIUS选项、RADIUS高级选项、高级选项列表；备注：至少需要一条 RADIUS高级选项配置。 Portal配置选择Web网管左侧导航栏中à认证配置àPortal配置,点击可查看AC系统的当前Portal配置情况。备注：配置用户上网认证。 PPPOE管理选择Web网管左侧导航栏中à认证配置àPPPOE管理, （PPPoE：point to point protocol over Ethernet）。安全配置安全配置涉及：AP黑名单、STA黑名单、STA白名单、防火墙配置、安全日记； AP黑名单选择Web网管左侧导航栏中à安全配置àAP黑名单,点击查看； STA黑名单选择Web网管左侧导航栏中à安全配置àSTA黑名单,点击查看； STA白名单选择Web网管左侧导航栏中à安全配置àSTA白名单,点击查看；防火墙配置防火墙可防止外部网络用户以非法手段通过外部网络进入内部网络、访问内部网络资源，保护内部网络操作环境的特殊网络互连设备。选择Web网管左侧导航栏中à安全配置à防火墙配置,点击查看；安全日记选择Web网管左侧导航栏中à安全配置à安全日记,点击查看AC运营的安全日记信息；高级配置高级配置涉及：STA流量控制，IGMP配置、负载均衡； STA流量控制选择Web网管左侧导航栏中à高级配置àSTA流量控制,可对在线的STA进行流量控制。 IGMP配置选择Web网管左侧导航栏中à高级配置àIGMP配置, （IGMP：Internet Group Management Protocol）。负载均衡选择Web网管左侧导航栏中à高级配置à负载均衡动态信息动态信息涉及：空口业务量、以太网业务量、终端用户业务量、设备性能、AP性能指标、AC性能记录、AP配置信息、物理接口配置、软/硬件配置。空口业务量选择Web网管左侧导航栏中à动态信息à空口业务量,点击查看具体信息；以太网口业务量选择Web网管左侧导航栏中à动态信息à以太网业务量,点击查看具体信息；终端用户业务量选择Web网管左侧导航栏中à动态信息à终端用户业务量,点击查看具体信息；设备性能选择Web网管左侧导航栏中à动态信息à设备性能,点击查看具体信息； AP性能指标选择Web网管左侧导航栏中à动态信息àAP性能指标,点击查看具体信息； AP性能记录选择Web网管左侧导航栏中à动态信息àAP性能记录,点击查看具体信息； AP配置信息选择Web网管左侧导航栏中à动态信息àAP配置信息,点击查看具体信息；物理接口配置选择Web网管左侧导航栏中à动态信息à物理接口配置,点击查看具体信息；软/硬件配置选择Web网管左侧导航栏中à动态信息à软/硬件配置,点击查看具体信息；远程控制远程控制提供用户远程控制AP，它涉及：SNMP远程控制配置。 SNMP参数 SNMP参数使用SNMP进行控制，配置相关参数可启动SNMP远程控制。选择Web网管左侧导航栏中à远程控制àSNMP参数,点击查看具体信息；用户管理用户管理涉及：用户修改、访问时间控制、用户列表、用户日记、注销；用户修改选择Web网管左侧导航栏中à用户管理à用户修改,点击修改当前用户；可修改用户名和密码；备注：修改的用户为你登录的用户。访问时间控制选择Web网管左侧导航栏中à用户管理à访问时间控制,可选择半小时或一小时，点击应用即可修改；用户列表选择Web网管左侧导航栏中à用户管理à用户列表,点击查看当前所有用户；删除用户不能删除默认用户。点击添加按钮可添加用户（添加用户为工程管理员）用户日记选择Web网管左侧导航栏中à用户管理à用户日记,点击可查看用户的登录记录信息；注销选择Web网管左侧导航栏中à用户管理à注销,点击退出WEB网管系统；
