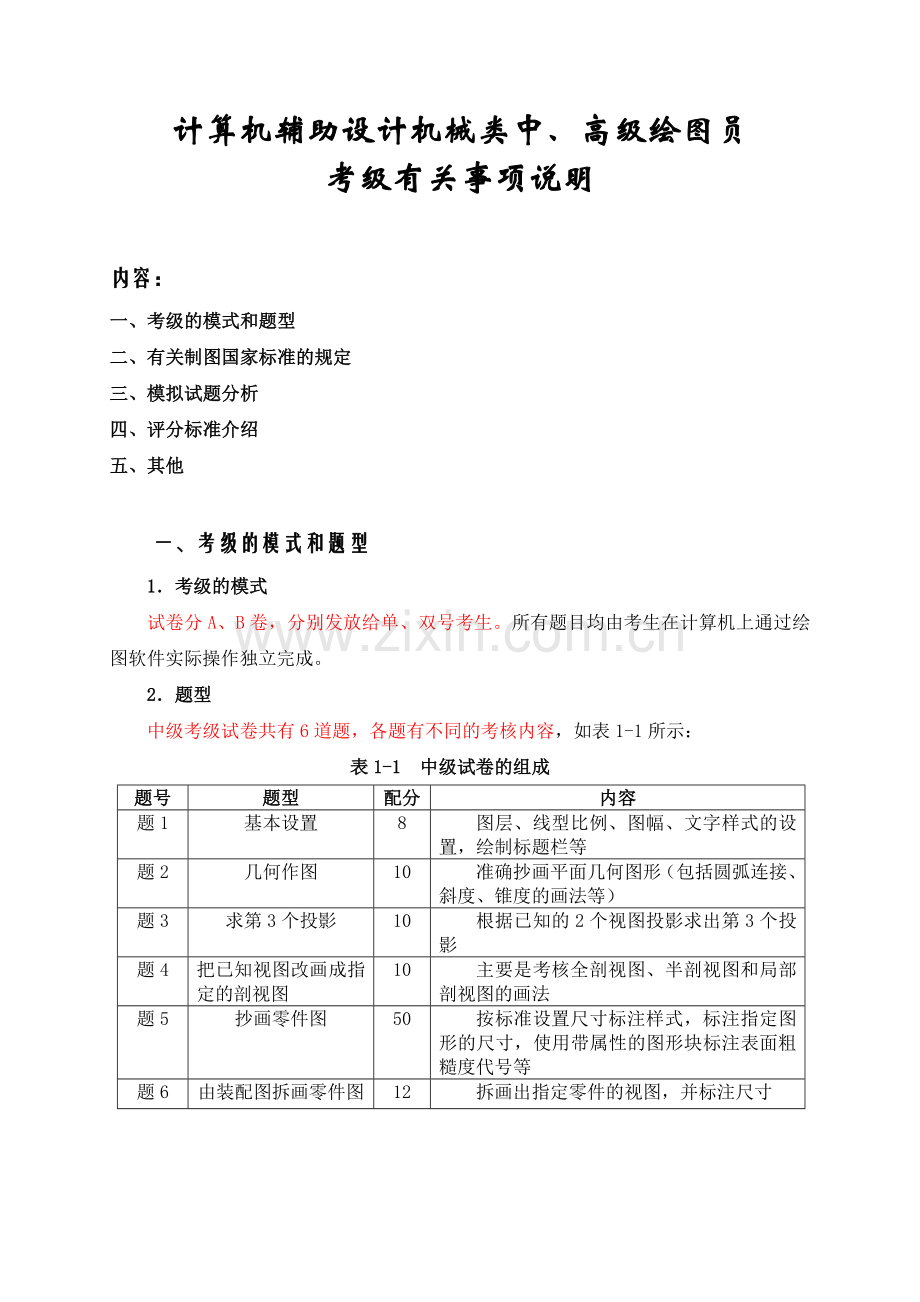

计算机辅助设计机械类中、高级绘图员
考级有关事项说明

内容：
一、考级的模式和题型
二、有关制图国家标准的规定
三、模拟试题分析
四、评分标准介绍
五、其他

一、考级的模式和题型
1．考级的模式
试卷分A、B卷，分别发放给单、双号考生。所有题目均由考生在计算机上通过绘图软件实际操作独立完成。
2．题型
中级考级试卷共有6道题，各题有不同的考核内容，如表1-1所示：
表1-1 中级试卷的组成
题号
题型
配分
内容
题1
基本设置
8
图层、线型比例、图幅、文字样式的设置，绘制标题栏等
题2
几何作图
10
准确抄画平面几何图形（包括圆弧连接、斜度、锥度的画法等）
题3
求第3个投影
10
根据已知的2个视图投影求出第3个投影
题4
把已知视图改画成指定的剖视图
10
主要是考核全剖视图、半剖视图和局部剖视图的画法
题5
抄画零件图
50
按标准设置尺寸标注样式，标注指定图形的尺寸，使用带属性的图形块标注表面粗糙度代号等
题6
由装配图拆画零件图
12
拆画出指定零件的视图，并标注尺寸

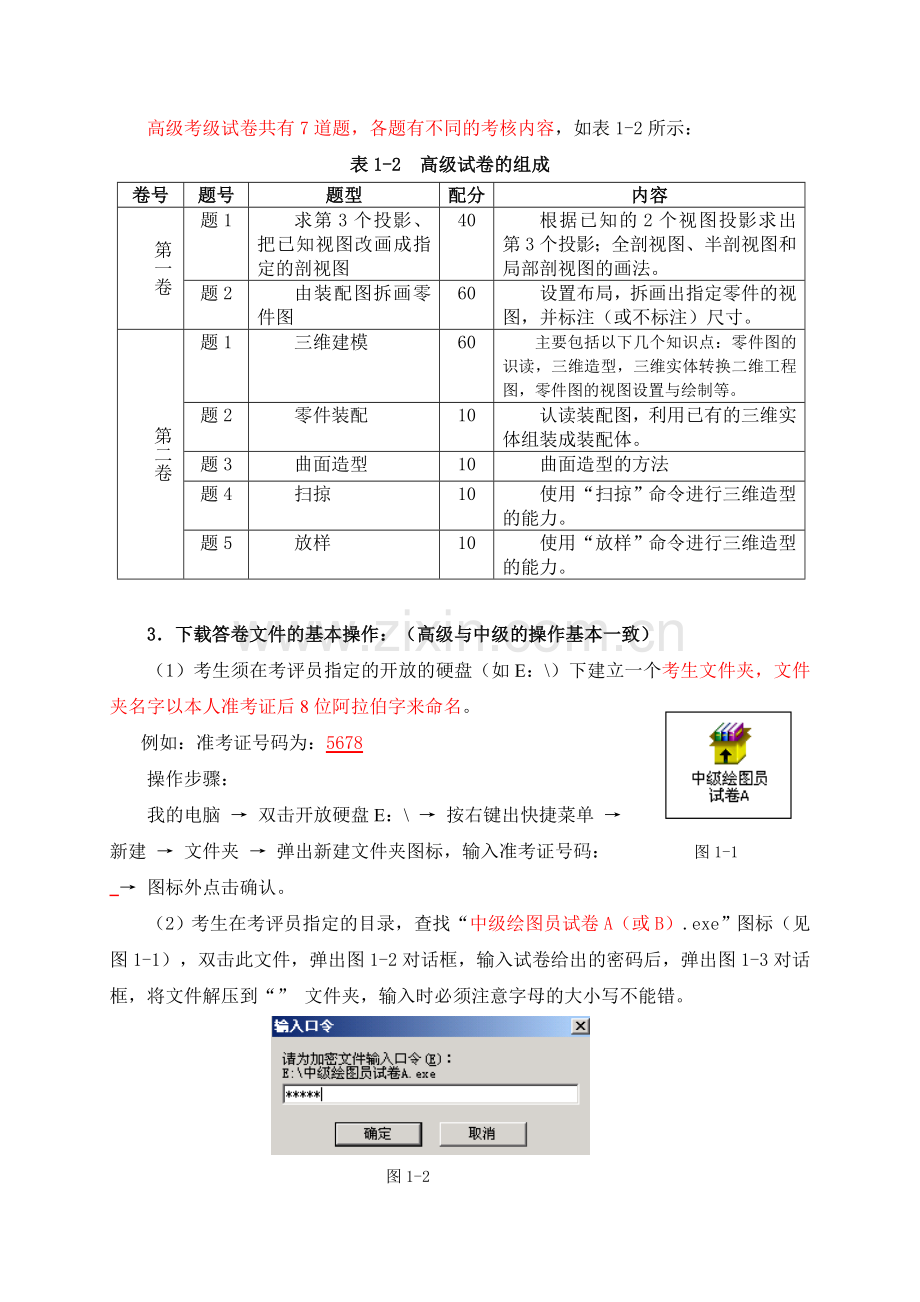

高级考级试卷共有7道题，各题有不同的考核内容，如表1-2所示：
表1-2 高级试卷的组成
卷号
题号
题型
配分
内容
第一卷
题1
求第3个投影、把已知视图改画成指定的剖视图
40
根据已知的2个视图投影求出第3个投影；全剖视图、半剖视图和局部剖视图的画法。
题2
由装配图拆画零件图
60
设置布局，拆画出指定零件的视图，并标注（或不标注）尺寸。
第二卷
题1
三维建模
60
主要包括以下几个知识点：零件图的识读，三维造型，三维实体转换二维工程图，零件图的视图设置与绘制等。
题2
零件装配
10
认读装配图，利用已有的三维实体组装成装配体。
题3
曲面造型
10
曲面造型的方法
题4
扫掠
10
使用“扫掠”命令进行三维造型的能力。
题5
放样
10
使用“放样”命令进行三维造型的能力。

3．下载答卷文件的基本操作：（高级与中级的操作基本一致）
（1）考生须在考评员指定的开放的硬盘（如E：\）下建立一个考生文件夹，文件夹名字以本人准考证后8位阿拉伯字来命名。

例如：准考证号码为：5678
操作步骤：
我的电脑 → 双击开放硬盘E：\ → 按右键出快捷菜单 →
新建 → 文件夹 → 弹出新建文件夹图标，输入准考证号码： 图1-1
→ 图标外点击确认。
（2）考生在考评员指定的目录，查找“中级绘图员试卷A（或B）.exe”图标（见图1-1），双击此文件，弹出图1-2对话框，输入试卷给出的密码后，弹出图1-3对话框，将文件解压到“” 文件夹，输入时必须注意字母的大小写不能错。

图1-2

图1-3
3．此时考生的“” 文件夹中已有“考试图形文件A（或B）” 子文件夹，里面有该试卷共6题，把A1～A6考试文件复制到“” 文件夹中，然后依次打开相应的6个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果在考生的文件夹中。
注意：中级考试如果是采用AUTOCAD 2006或AUTOCAD 2008版本进行考核的学员，为满足机器自动改卷的要求，要把图形文件（答案）保存为AUTOCAD 2004版本格式。可以通过修改系统设置达到这个要求，具体操作如下：
工具（下拉菜单）→ 选项 → 打开和保存 →
另存为：AutoCAD 2004/LT2004图形（*.dwg） → 确定

二、有关制图国家标准的规定
　　考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。因此，试卷的命题主要依以下有关国家制图标准为依据：
（1） 《 机械工程CAD制图规则（GB/T 14665-1998） 》
（2） 《中华人民共和国国家标准——机械制图》 2004版
《 机械工程CAD制图规则（GB/T 14665-1998） 》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准。
2．关于图线的规定（GB/T 4457.4—2002 机械制图 图样画法 图线）
（1）线型及代码
见表2-1，根据GB/T 17450-1998 技术制图 图线 给出。
表2-1 线型及代码
代码No
线型
代码No
线型
代码No
线型
01．1
细实线、波浪线、双折线
01．2
粗实线
04．1
细点画线
02．1
细虚线
04．2
粗点画线
02．2
粗虚线
05．1
细双点画线
（2）图线宽度和图线组别
图线线宽按标准规定共有7组，优先采用0.5组和0.7组 。

（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.图线）
按CAD标准规定的图线线宽共有5组，优先采用第4组。实际上工程图纸以及课本多采用第5组。
第5组，即：
粗实线 0.5mm
细实线 0.25mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）
第4组，即：
粗实线 0.7mm
细实线 0.35mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）
本次考试用0.5组。
国家标准又规定：机械图样中采用粗细两种线宽，它们的宽度比率为 2∶1。
据此，点画线及虚线长画的长度见图2-1。
点画线的长度=24d=6～8mm（d为线宽，d=0.25～0.35mm），取8mm
点画线伸出轮廓线的长度=12d=3～4mm 取4mm
虚线长画长度=12d=3～4mm 取4mm
作图时： （1）设定线型比例 Global scale factor（整体比例）： 0.3
Current object scale（当前比例）： 1
（2）点画线伸出轮廓线的长度= 4mm。

图2-1
（3）图线的颜色
（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.5图线）
3． 文字样式
（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 5.字体）
建议按下面参数设置：（图2-2）
文字样式名为“standard”、西文字体使用“gbeitc.shx”、大字体使用“gbcbig.shx”（中文字体）、高度0mm、宽度比例 1.00、倾斜角度 0。
具体写文字时，高度取3.5mm。包括标题栏及尺寸标注中的文字高度均取3.5mm。

图2-2
4． 表面粗糙度代号
《GB/T 131-93 机械制图 表面粗糙度符号、代号及其注法》规定，表面粗糙度符号的尺寸根据线宽而定，见表A1。

按标准GB/T 131-93，表面粗糙度代号的尺寸和画法，详见图2-3。考试时，应将表面粗糙度代号及其等级数字一起定义成带属性的图形块，属性名(Tag)为“RA”，块名(Block Name)为“RA”。

图2-3
图线及字母仍然用图层02（即宽度=0.25）绘画。
5．尺寸样式
（1）尺寸标注的要素
尺寸界线 尺寸线 尺寸文本 箭头 长度型尺寸（水平）

长度型尺寸（垂直） 半径型尺寸 直径型尺寸 角度型尺寸 引线型尺寸 长度型尺寸（倾斜）
图2-4 尺寸标注要素和类型

从图2-4中可以知道，一个完整的尺寸一般由以下四要素组成：
1） 尺寸界线
2） 尺寸线
3）尺寸文本（A0、A1号图纸的字高为5mm； A2、A3、A4号图纸的字高为3.5mm）
4）箭头
AutoCAD系统将尺寸界线、箭头、尺寸线、尺寸文本构成一个整体，以“块”的形式存储在图形文件中。
（2）尺寸标注的类型
如图2-4所示，尺寸的主要类型如下：
1）长度型（线性）尺寸（水平、垂直、倾斜（对齐））
2）半径型尺寸
3）直径型尺寸
4）角度型尺寸
5）引线型尺寸
（3）尺寸标注的特殊字符
进行尺寸标注时，一些特殊字符是不能直接从键盘输入的，AutoCAD系统通过用控制码“%%”加关键字的方法实现这些特殊字符的输入，常见的控制码如下：
%%D —— “度”的符号“°”
%%P —— 正负偏差符号“±”
%%C —— 直径符号“φ”
（4）设置尺寸标注样式
不同行业的图样，尺寸标注的形式和要求也不同。要正确地标注机械图样的尺寸，就应该按照国家标准《机械制图》的规定，首先建立尺寸标注样式。
尺寸标注样式，包括总体样式和子样式。总体样式是适用于各类型尺寸共通部分的基础设置，子样式是针对某一特定尺寸类型（如角度尺寸、引线尺寸等）而设置的。设置时，先设置总体样式，再设置子样式。
建立一个名称为“机械”的机械尺寸标注样式，并设定各参数：
1）设置总体尺寸参数
设置基线间距为“7”、超出尺寸线为“3”、起点偏移量为“0”、箭头大小为“3”、圆心标记为“1.5”，如图2-5所示。

图2-5(a)

图2-5(b)
设置文字高度为“3.5”、从尺寸线偏移为“1”，如图2-6所示。

图2-6
设置单位格式为“小数”、精度为“0.00”、角度标注为“度/分/秒”、精度为“0d”，如图2-7所示。

图2-7
2）设置机械图样尺寸标注的子样式
设置了总体样式之后，由于还不能满足各种类型尺寸（如角度型、引线型等）的标注要求，因此，还要针对一些类型尺寸再设置相应的子样式。
① 设置角度型标注子样式，如图2-8所示。

图2-8
② 设置引线型标注子样式，如图2-9所示。

图2-9
3）尺寸公差标注
尺寸公差是尺寸标注的一项内容，在图形上标注尺寸公差时，可以按照常规的方法先标注公称尺寸，然后再运用编辑文字（DDEDIT）命令注写上偏差和下偏差。例如，图2-10a的尺寸公差标注步骤如下：
① 标注公称尺寸“80”，如图2-10b所示。

(a) (b)
图2-10

(a)

(b)

(c)
图2-11
② 激活编辑文字（DDEDIT）命令（下拉菜单：修改（M）→ 对象（O）→ 文字（T）→ 编辑（E）；图标工具: ），选择尺寸文字“80”为编辑对象，打开“多行文字编辑器”对话框，在该对话框中文字区“80”之后输入“+0.074^ 0”文字串，如图2-11a所示。
③ 文字串“+0.074^ 0”涂黑，再单击按钮，如图2-11b、c所示。
最后单击“确定”按钮，即可完成公差的标注, ，如图2-10a所示。

三、中级样题介绍
第一题（A1.dwg）：基本设置（8分）
（一）重点考核的知识点 —— 根据CAD制图标准和国家机械制图标准，应用绘图软件进行绘图的基本设置，包括：
1． 设置图幅、图层、线型、线型比例、颜色；
2． 绘制图框、标题栏；
3． 设置字样、注写文字等
（二）注意问题 ——
1．图层的设置，包括图层名、颜色、线型不可设置错误；
2．标题栏的内容：姓名、性别、身份证号码、准考证号码等要填写完整；
3．图框线要画得准确；
4．画线和填写文字的图层不可用错。
（三）样题文本
一、基本设置(8分)
取出图形文件A1.dwg，在其中完成下列工作：
1．按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。
图层名称 颜色（颜色号） 线型
01 绿 (3) 实线 Continuous (粗实线用)
02 白 (7) 实线Continuous（细实线、尺寸标注及文字用）
04 黄 (2) 虚线 ACAD_ISO02W100
05 红 (1) 点画线 ACAD_ISO04W100
07 粉红 (6) 双点画线 ACAD_ISO05W100
2．按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；
3．画出如下图所示的标题栏(不注尺寸)；

4．按国家标准规定设置有关的文字样式，然后填写标题栏；
5．完成以上各项后，仍然以原文件名字“A1.dwg”为文件名存盘。
图形文件A1.dwg 见下图。

A1.dwg
第二题（A2.dwg）：用比例1∶1作出下图，不标注尺寸。（10分）
（一） 重点考核的知识点 —— 考查基本绘图能力，包括：
1．对圆弧连接中的已知线段、中间线段和连接线段的分析；
2．运用绘图软件中的绘图命令、编辑命令和目标捕捉、跟踪等工具，准确地定位圆弧与圆弧、圆弧与直线的切点。
（二）注意问题 ——
1．常用画圆命令CIRCLE的“ 相切、相切、半径(T)”项进行圆弧连接；
2．不能用“ 相切、相切、半径(T)”项进行圆弧连接时，考虑用几何作图中求圆心轨迹的方法作图；
3．注意修整图线，点画线伸出轮廓线外4mm。
（三）样题文本
二、用比例1∶1作出下图，不注尺寸。（10分）
绘图前先打开图形文件A2.dwg。该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

第三题（A3.dwg）：根据已知立体的2个投影作出它的第3个投影。（10分）
（一） 重点考核的知识点 —— 识读投影图的能力，包括：
1．掌握三视图的投影关系：“长对正、宽相等、高平齐”；
2．能运用形体分析法和线面分析法的原理，想象形体的三维形状，并正确地求出形体的第三个投影，见图3-1b。
（二）注意问题 ——
1． 求出的第三个投影必须符合投影的“三等”规律。
2．使用类似形投影的基本知识：平面切平面立体，它的交线是n边形的话，除了积
聚性的投影外，其他的投影都是n 边形。平行边的投影仍然平行。
3．相贯线画法。
（三）样题文本
三、根据已知立体的2个投影作出第三个投影。(10分)
绘图前先打开图形文件A3.dwg, 该图已作了必要的设置，可直接在其上作图。

第四题（A4.dwg）：求出作成全剖视图的主视图，并把左视图作成半剖视图。
（10分）
（一）重点考核的知识点 —— 对视图、剖视概念的理解与掌握，包括：
1．按要求将形体的视图改画成全剖视图、半剖视图、局部剖视图。
2．运用绘图软件中的样条曲线命令绘制波浪线，运用图案填充命令绘制剖面线。
（二）注意问题 ——
1．选择图案名称为“ANSI31”，填充角度根据需要设为“0”或“90”（必要时也可以设为“30”或“60”），填充比例为“1”（剖面线间隔比例要根据实际需要调试好，不一定是1），见图4-1。

图4-1
2．剖面线是一个整体，若要修改，则删去重新填充，不要炸开后进行修改，否则扣分严重，见图4-2b。
3．半个剖视图的位置，内部规定按以下原则配置：
主视图中位于对称线右侧；
俯视图中位于对称线下方；
左视图中位于对称线右侧。
4．个别考题要求先求出第3个视图后再作剖视，见图4-2a。
5．要删除不剖部分的虚线，见图4-2b的左视图。

(a) (b)
图4 - 2
（三）样题文本
四、把已知立体的主视图作成全剖视图，把左视图作成半剖视图。（10分）

绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图。作图
结果以原文件名保存。

第五题（A5.dwg）：抄画零件图（附图1）（50分）
（一） 重点考核的知识点 —— 对零件图的认识和掌握零件图的画法，要求考生具有综合的运用绘图软件绘制零件图的能力。包括：
1．零件图的视图选择、各视图的表达内容。
2．将表面粗糙度代号构造为带属性的图形块，并插入图形块。
3．设置尺寸样式，并标注尺寸和公差。
4．螺纹结构的画法。
（二）注意问题 ——
1．准确抄画指定的零件图形，在指定的图上标注尺寸；
2．插入表面粗糙度代号时必须与轮廓线接触，不能插入或分离（用捕捉最近点功能插入）。
3．螺纹结构的画法：
（1）不穿通螺纹孔的近似画法
不穿通的螺纹孔结构，如图5-1所示。绘制不穿通的螺纹孔时，一般应将钻孔深度与螺纹部分的深度分别画出，如图5-2所示。

图5-1

图5-2
（2）旋入端深度bm，根据被旋入零件材料的不同，国家标准将其分为四种规格，每一种规格对应一个标准代号，如表5-1所示。
表5-1 旋入端长度
旋入端材料
旋入端长度bm
标准代号
钢与青铜
bm = d
GB/T 897 — 1988
铸铁
bm = 1.25d
GB/T 898 — 1988
铸铁或铝合金
bm = 1.5d
GB/T 899 — 1988
铝合金
bm = 2d
GB/T 900 — 1988
（3）简单运算，可以AUTOCAC命令行进行：
命令：(* 16 0.85)↓
13.6
（4）注意钻头尖角画成120°,不注尺寸。
（三）样题文本
五、抄画零件图（附图1）。（50分）
具体要求：
1．画3个视图。绘图前先打开图形文件A5.dwg，该图已作了必要的设置，可直接在其上作图；
2．按国家标准有关规定，设置机械图尺寸标注样式（样式名为“机械”）；
3．标注主视图的尺寸与表面粗糙度代号（表面粗糙度代号要使用带属性的块的方法标注，块名Block Name为“RA”，属性标签Tag 为“RA”，提示Prompt为“RA”）；
4．不画图框及标题栏，不用标注右上角的表面粗糙度代号及“未注圆角。。。”等字样；
5．作图结果以原文件名保存。

附图1
第六题（A6.dwg）：由装配图拆画零件图（附图2）（12分）
（一） 重点考核的知识点 —— 阅读简单装配图，并从中拆画出指定零件图的能力。包括：
1．看懂简单的装配图。
2．拆画出指定零件图，所画零件图要求能正确选择视图和标注尺寸。
（二）注意问题 ——
1．拆画出指定零件的零件图后，要删除原装配图，否则扣分严重。
2．补齐零件图的尺寸。
（三）样题文本
六、由给出的齿轮心轴部件装配图（附图2）拆画零件1（心轴）的零件图。（12分）
具体要求：
1．绘图前先打开图形文件A6.dwg，该图已作了必要的设置，可直接在该装配图上进行删改以形成零件图，也可以全部删除重新作图；
2．选取合适的视图；
3．标注尺寸（尺寸样式名为“机械”），包括已给出的公差代号（不标注表面粗糙度代号和形位公差代号，也不填写技术要求）；
4．不画图框和标题栏；
5．作图结果以原文件名保存。

附图2
