U-SKY智能可视对讲门禁系统设计方案

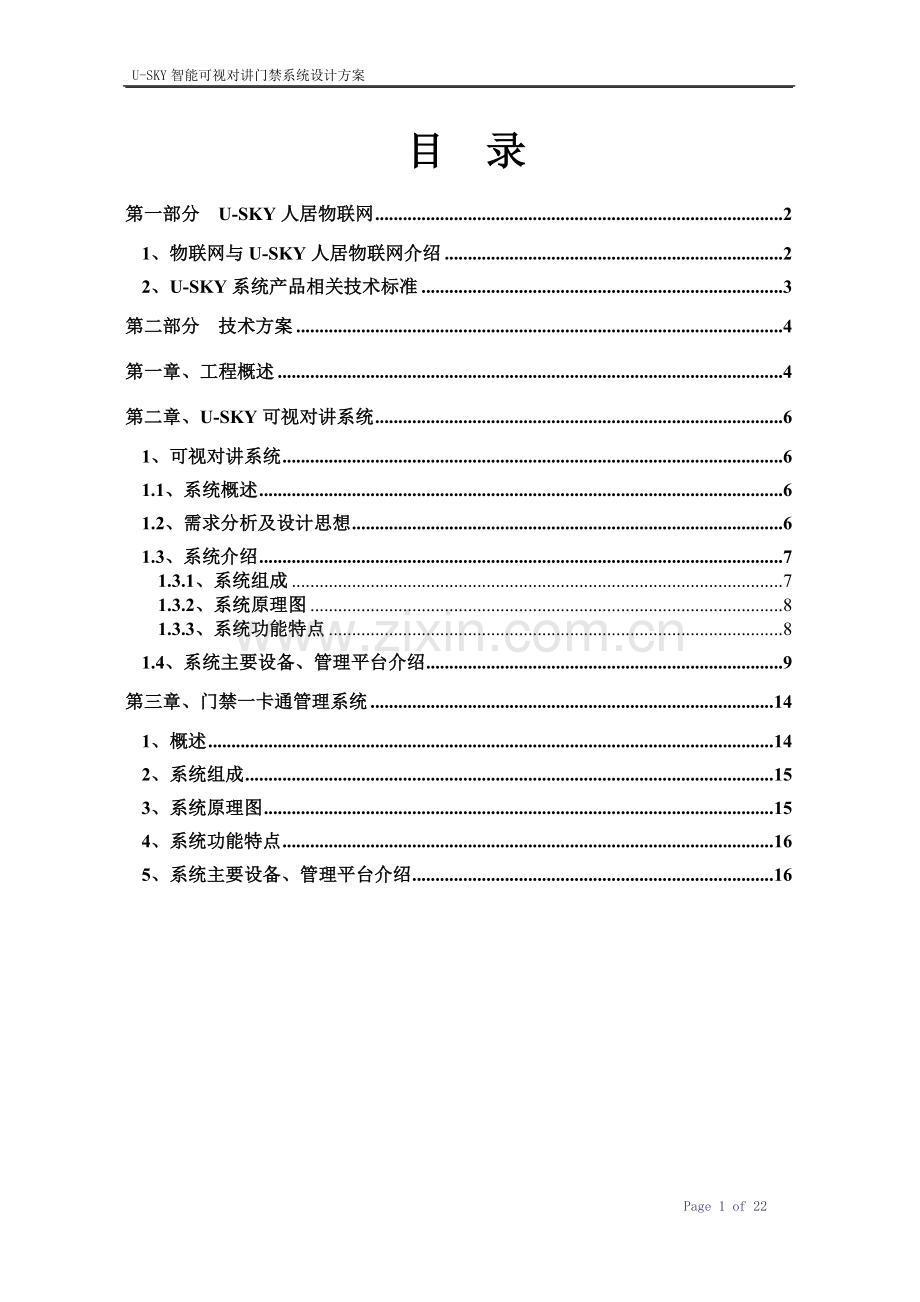

目 录
第一部分 U-SKY人居物联网 2
1、物联网与U-SKY人居物联网介绍 2
2、U-SKY系统产品相关技术标准 3
第二部分 技术方案 4
第一章、工程概述 4
第二章、U-SKY可视对讲系统 6
1、可视对讲系统 6
1.1、系统概述 6
1.2、需求分析及设计思想 6
1.3、系统介绍 7
1.3.1、系统组成 7
1.3.2、系统原理图 8
1.3.3、系统功能特点 8
1.4、系统主要设备、管理平台介绍 9
第三章、门禁一卡通管理系统 14
1、概述 14
2、系统组成 15
3、系统原理图 15
4、系统功能特点 16
5、系统主要设备、管理平台介绍 16

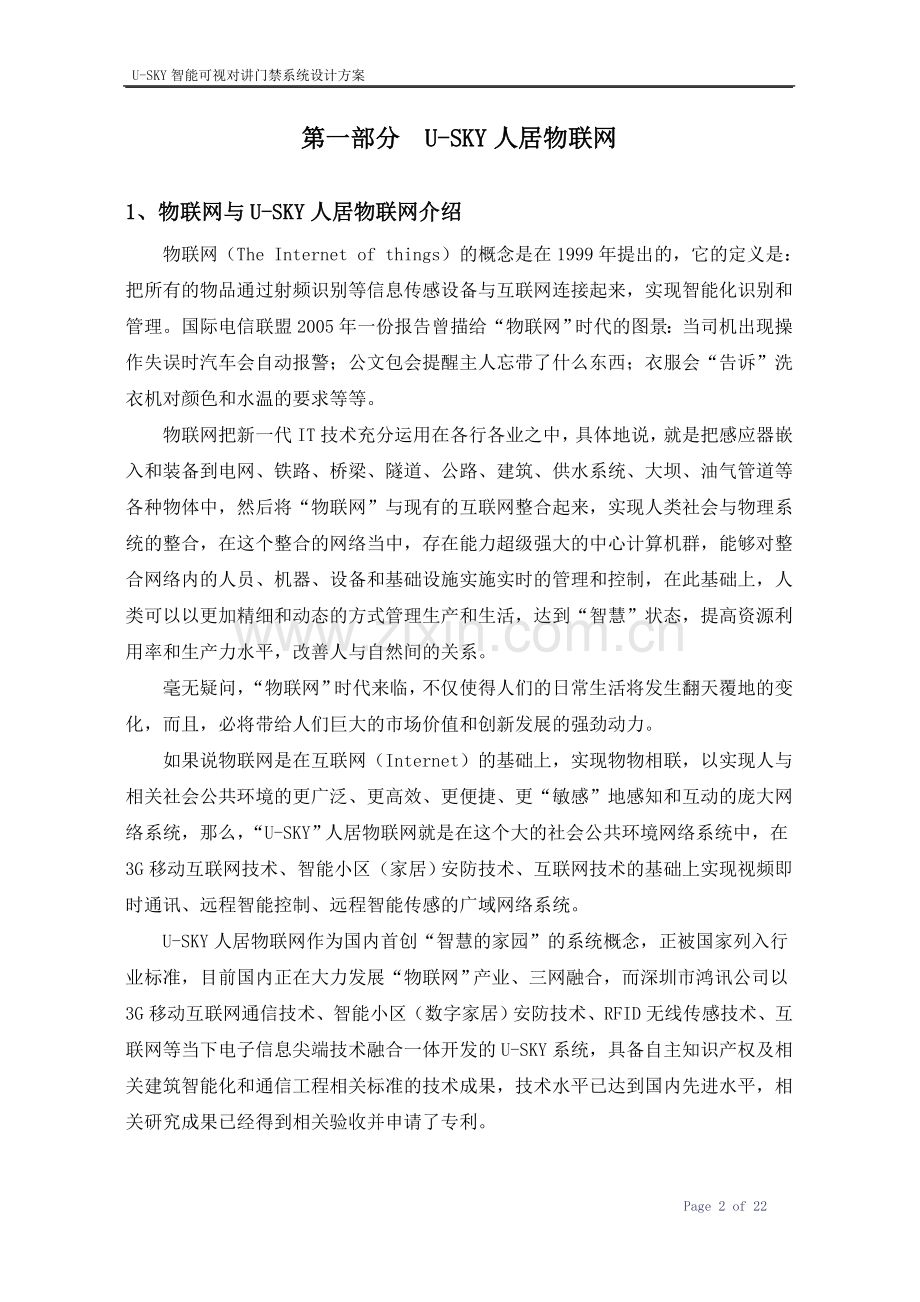

第一部分 U-SKY人居物联网
1、物联网与U-SKY人居物联网介绍
物联网（The Internet of things）的概念是在1999年提出的，它的定义是：把所有的物品通过射频识别等信息传感设备与互联网连接起来，实现智能化识别和管理。国际电信联盟2005年一份报告曾描给“物联网”时代的图景：当司机出现操作失误时汽车会自动报警；公文包会提醒主人忘带了什么东西；衣服会“告诉”洗衣机对颜色和水温的要求等等。
物联网把新一代IT技术充分运用在各行各业之中，具体地说，就是把感应器嵌入和装备到电网、铁路、桥梁、隧道、公路、建筑、供水系统、大坝、油气管道等各种物体中，然后将“物联网”与现有的互联网整合起来，实现人类社会与物理系统的整合，在这个整合的网络当中，存在能力超级强大的中心计算机群，能够对整合网络内的人员、机器、设备和基础设施实施实时的管理和控制，在此基础上，人类可以以更加精细和动态的方式管理生产和生活，达到“智慧”状态，提高资源利用率和生产力水平，改善人与自然间的关系。
毫无疑问，“物联网”时代来临，不仅使得人们的日常生活将发生翻天覆地的变化，而且，必将带给人们巨大的市场价值和创新发展的强劲动力。
如果说物联网是在互联网（Internet）的基础上，实现物物相联，以实现人与相关社会公共环境的更广泛、更高效、更便捷、更“敏感”地感知和互动的庞大网络系统，那么，“U-SKY”人居物联网就是在这个大的社会公共环境网络系统中，在3G移动互联网技术、智能小区（家居）安防技术、互联网技术的基础上实现视频即时通讯、远程智能控制、远程智能传感的广域网络系统。
U-SKY人居物联网作为国内首创“智慧的家园”的系统概念，正被国家列入行业标准，目前国内正在大力发展“物联网”产业、三网融合，而深圳市鸿讯公司以3G移动互联网通信技术、智能小区（数字家居）安防技术、RFID无线传感技术、互联网等当下电子信息尖端技术融合一体开发的U-SKY系统，具备自主知识产权及相关建筑智能化和通信工程相关标准的技术成果，技术水平已达到国内先进水平，相关研究成果已经得到相关验收并申请了专利。

2、U-SKY系统产品相关技术标准
☆ GB/T5271.27-2001信息技术 词汇 第27部分：办公自动化
☆ GB/T21639-2008基于IP网络的视讯会议系统总技术要求
☆ GB/T20299.1-2006建筑及居住区数字化技术应用 第1部分：系统通用要求
☆ CJ/T 174-2003 居住区智能化系统配置与技术要求
☆ GB/T 50314-2006智能建筑设计标准
☆ GB/T 20299.3-2006建筑及居住区数字化技术应用 第3部分：物业管理
☆ GA/T 72-2005楼寓对讲系统及电控防盗门通用技术条件
☆ JT/T 605-2004公路收费车道图像抓拍与数字化规程
☆ GA/T 625-2006活体指纹图像采集技术规范
☆ GB 50395-2007视频安防监控系统工程设计规范
☆ GB/T 17179.1-2008信息技术 提供无连接方式网络服务的协议 第1部分：协议规范
☆ GB/T 21645.1-2008 自动交换光网络（ASON）技术要求 第1部分：体系结构与总体要求
☆ GB/T 20271-2006信息安全技术 信息系统通用安全技术要求
☆ GB/Z24294-2009信息安全技术 基于互联网电子政务信息安全实施指南
☆ YDN 098-1999中国智能网设备智能外设（IP）技术规范
☆ GA/T 368-2001入侵报警系统技术要求
☆ GB 20816-2006车辆防盗报警系统 乘用车
☆ ……

第二部分 技术方案
第一章、工程概述

为了创造一种充实而高尚的生活方式和和谐关系，让在广场内的办公用户能享受科技先进、安全舒适的生活、智能化系统的建设尤为重要。万菱汇广场已建成了较为先进及完善的空调系统、楼宇设备自动化控制系统、CCTV闭路监控系统、停车场收费管理系统等多个智能化子系统，可谓智能化程度很高的大厦。对A塔写字楼部份的出入口来访客人提供更优质的服务及有效的管理，访客对讲及门禁系统的重要性显而易见，随着近年来技术的发展，传统的对讲系统及门禁系统因布线复杂、稳定性欠缺、工程造价成本较高等原因已逐渐被数字化智能系统所取代。
U-SKY人居物联网采用全数字化通信技术，能灵活运行于LAN(局域网)、MAN（城域网）、WAN（广域网），结合现有3G无线互联技术，实现信息的互通互连，它利用现有通信网络为一个高度智能化综合管理平台，将电子技术、通讯技术、计算机技术、网络技术、控制技术、传感器技术、图象显示技术、IC卡技术等一系列高新技术应用于建筑物中，为住户提供安全、环保、高效、舒适、方便的生活空间。
我公司根据多年小区智能化集成经验与对通信网络的深入研究，开发出的完全自主知识产权的系统，根据“XXX”现有的设计图纸及业主的实际需求，本着以人为本的原则，遵循“设备先进、技术完备、功能到位、配置合理、节约资金”的原则，对“XXX”访客可视对讲及门禁管理系统建设作出以下规划：
1、U-SKY可视对讲系统：
“U-SKY可视对讲系统”系统是运用先进的计算机网络技术、通信技术、视频压缩技术，运行于TCP/IP网络的全数字化智能系统；在现有互联网技术的基础上，通过智能感知设备、通讯终端，实现物物相连。解决人与居家、办公、车辆等环境的实时互动关系，同时可实现语音/数据/视频可移动通信功能的网络系统。
区别于传统的模拟可视对讲系统的专用线缆（信号传输线与视频线），本系统利用标准的以太网超五类线缆传输，作为整个智能化系统的一个有机组成部分，通过标准化的通信接口和开放性通信协议，与小区信息集成管理系统进行信息交换，达到综合管理的目的。对加强智能大厦的安全保卫，提高管理水平及提高甲级写字楼的形象有着显著作用。本系统利用万菱汇广场由我公司投资的综合布线系统，无须另外布线，增加投资；用户终端也无须另外配置，只需一台电脑（台式电脑与笔记本电脑），即可实现可视对讲功能。
2、U-SKY门禁一卡通管理系统：
“U-SKY门禁一卡通管理系统”是建立在结构化综合布线系统之上，运用先进的计算机网络技术、通信技术及非接触式IC卡技术，使大厦内部人员凭一张授权的IC卡就可享受到一系列服务，如：大门出入口管理、停车场管理、电梯进出管理、考勤、消费、会员俱乐部管理、保安巡更管理服务以及代缴电话费、管理费、水费等费用管理、内部员工管理等服务。结合万菱汇广场已建成并使用的停车场管理系统，实现一卡通用，两个系统之间的无缝连接。

第二章、U-SKY可视对讲系统
1、可视对讲系统
1.1、系统概述
“XXX”包含1个办公塔楼，1个公寓塔楼（C塔待定），-2F至-3F三层地下停车场，-1F至3F商场 。
根据大厦现有情况，拟设计为：管理中心设一台管理中心服务器对整个系统进行集中管理和控制；在大厦A塔楼首层大堂设置一台门口机内嵌IC卡门禁器，进入本大厦的来访人员可呼叫住户进行可视对讲，也可呼叫管理中心进行可视对讲；在大堂与地下室-2F及转换层各设置一台门口机并设置简易道闸系统（可根据需要确定），来访者可通过门口机呼叫住户进行对讲和开锁。停车场IC卡与门禁系统IC卡通用，大厦业主和住户可向管理处取得合法IC卡，进入大厦可使用IC卡开锁，开锁记录可实时传输至管理中心的管理服务器上；业主或住户可通过室内终端（电脑）安装可视对讲终端软件，即可与管理中心进行对讲。大厦授权管理人员可通过密码开锁方式进入大厦。
1.2、需求分析及设计思想
“U-SKY”可视对讲系统是一种适用于高层、多层等多类型大厦人员出入管理的现代化智能楼宇对讲系统。与同类产品比较，它具有以下优点：
² 基于WAN、LAN、INTERNET网络传输；
² 全数字化传输、管理平台、不易受干扰；
² 网络简单、无须布线，利用原有的综合布线系统即可实现；
² 无须专用室内机终端，3G手机、台式电脑、笔记本电脑均可作为终端使用；
² 支持可视与非可视混合组网；
² 门口机采用超大触摸屏，操作更为简单；
² 完全自主知识产权，已申请专利；
² 系统可靠性高、操作方便、施工方便等；
² 服务器实时认证方式，安全性能高。
“U-SKY”智能楼宇可视对讲系统集安保，对讲，门禁，监控于一身，可实现来访人员、住户、管理中心的相互的呼叫、可视对讲。开锁方式多样，来访人员可由住户或管理员控制开锁，大厦内人员也可刷卡开锁，授权人员也可使用密码开锁功能。本系统自主开发，外观及功能与时俱进。有一支专业的售后服务队伍，具有完善的售后服务体系和技术支持。
大厦住户使用一台普通电脑与来访者通话，通过开锁键开启本栋门锁，通过呼叫键呼叫管理中心，业主可以在室内查看本栋门口的来访者图像，管理中心机可开启每栋门口机的电锁。
可视对讲系统配置表：
名称
数量
单位
门口机
待定
台
服务器
1
台
客户端管理软件
1
套
服务器管理软件
1
套
客户端（PC）
用户自备
网络端口及网线
与原有网络共用

1.3、系统介绍
1.3.1、系统组成
整个楼宇系统由管理中心机、门口机、嵌入式门禁机、通道闸、电控锁等设备组成。可视对讲系统包括以下组成部份：
小区局域网服务器；位于中心机房，用于用户的注册管理、对讲呼叫寻址服务，视频留言服务，开锁等记录保存。
门口机：位于大堂、出入口，用于来访人员呼叫大楼用户，与大楼用户进行对讲，并可由大楼用户开锁放行。
管理中心客户端：位于写字楼管理处，用于管理处客服人员与来访人员、用户进行可视对讲，并可控制门口机电锁。
用户端：用于写字楼用户。
1.3.2、系统原理图

1.3.3、系统功能特点
² 利用现有网络环境，无需另外布线；
² 可视对讲，可远程开锁；
² 同一用户可设置多台终端，可同时响应，终端之间也可相互呼叫；
² 客户端可使用现有硬件PC机，只需安装相应软件，并取得使用许可后即可使用可视对讲功能；
² 门口机功能强大，功能可扩展性强；
² 软件可自动升级；
² 支持广域网可视对讲，通讯无处不在；
² 支持视频留言；
² 支持小区广告发布；
² 支持多媒体广告远程播放。
² 支持U-SKY人居物联网功能扩展；
² 操作界面简便，人性化设计。
1.4、系统主要设备、管理平台介绍
Ø 可视对讲服务器管理软件
功能特点：
² 服务开启功能；

² 用户管理功能；

² 信息发布功能；

² 软件版本管理及自动升级功能；

Ø 客户端管理软件
功能特点：
² 呼叫与开锁功能；
² 断线自动恢复功能；
² 留言功能；
² 密码开锁功能；
² 自定义铃声功能；
² 信息查询功能；

Ø 立式可视对讲门口机
技术指标：
² 电源电压：220V；
² 功耗：65W；
² 音频响应范围：550HZ-3.4KHZ；
² 音频失真度：不大于5%；
² 输出音频功率：大于5W；
² 防水、非防水可选；
² 表面烤漆防晒、非防晒可选。
功能特点：
² 19寸高清高亮液晶屏:标准分辨率：1280×1024 1024×768
² 19寸第六代红外触摸屏: 触摸高精度、高灵敏度，防水、防尘、防油、防刮、防暴力使用，抗强光、抗磁力干扰，免驱动终身免维护，使用寿命在5年以上，保证用户舒心应用。
² 防磁、防辐射保真立体声道喇叭：音质高保真、抗信号干扰、防磁、防辐射健康环保应用。
² 机身：全不锈钢钣金工艺制造，内部安装配件采用进口金属一级电解板，表面五层烤漆工艺处理，质感现代高档，经久耐磨。

Ø 壁挂式/台式可视对讲门口机
技术指标：
² 电源电压：220V；
² 功耗：30W；
² 音频响应范围：550HZ-3.4KHZ；
² 音频失真度：不大于5%；
² 输出音频功率：大于5W；
² 防水、非防水可选；
功能特点：
² 21寸高清高亮液晶屏:标准分辨率：1280×1024 1024×768
² 21寸第六代红外触摸屏: 触摸高精度、高灵敏度，防水、防尘、防油、防刮、防暴力使用，抗强光、抗磁力干扰，免驱动终身免维护，使用寿命在5年以上，保证用户舒心应用。
² 防磁、防辐射保真立体声道喇叭：音质高保真、抗信号干扰、防磁、防辐射健康环保应用。
² 机身：全不锈钢钣金工艺制造，内部安装配件采用进口金属一级电解板，表面五层烤漆工艺处理，质感现代高档，经久耐磨。

第三章、门禁一卡通管理系统
U-SKY门禁一卡通管理系统就是通过物联网技术，实现门禁设备之间的物物相连。是在原有网络的基础上，通过增加单元门管理设备、门禁主机、门禁读头，通道管理设备，达到人员出入远程管理功能。

门禁系统设备配置表
名称
数量
单位
门禁主板（含IC卡读头）
11
套
指纹读头
11
个
通道闸
2
套
电磁锁
8
把
闭门器
8
把
出门按钮
8
个
USB转换器
1
个
门禁管理软件
1
套
指纹管理软件
1
套

根据大厦实际情况，本系统将大厦的十个出入口处用联网门禁进行出入管制，门禁控制器采用嵌入式安装(读卡距离<5cm，门禁模块嵌于可视对讲系统的门口机内)。
1、概述
“U-SKY门禁一卡通管理系统”是建立在结构化综合布线系统之上，运用先进的计算机网络技术、通信技术及非接触式IC卡技术，使大厦内部人员凭一张授权的IC卡就可享受到一系列服务，如：大门出入口管理、停车场管理、电梯进出管理、考勤、消费、会员俱乐部管理、保安巡更管理服务以及代缴电话费、管理费、水费等费用管理、内部员工管理等服务。结合万菱汇广场已建成并使用的停车场管理系统，实现一卡通用，两个系统之间的无缝连接。
2、系统组成
根据XXX图纸，本系统将A塔每个出入口用联网门禁进行出入管制，门禁控制器采用嵌入式安装，每台门口机配置一个IC卡读卡头(读卡距离<5cm)，一个指纹读卡头。
在管理中心配置一套门禁发卡系统，负责IC卡的发卡、注销，指纹采集、注册等管理功能。并可对每个单元门状态进行实时监控。
3、系统原理图

4、系统功能特点
² 采用TCP/IP协议联网，与小区网络共用，取消了传统的485联网线；
² 门状态实时上传到管理中心；
² 非法开门报警；
² 支持车场、门禁一卡通；

5、系统主要设备、管理平台介绍
Ø 门禁控制主板
技术指标：
² 双MCU、Firm ware 采用分时多任务模式；
² 兼容EM、Mifare、Motorola、HID；
² 2个RJ45韦根接口（支持标准韦根26、34），1个RS485读卡器接口；
² 支持2个Wiegand读头；
² 最高30000张感应卡或密码，5000条事件；
² 1组RS485网络通信端口，2组RJ45韦根读卡器输入端口；
1组RS485读卡器输入端口；4组门状态输入端口；
4组出门按钮输入端口，4组电锁继电器输出端口；
² 输入过流、过压保护，正常时自动恢复；输入/输出均带电压动态保护。
功能特点：
² 批注册可存贮30000张卡片或密码，乱码（不连号）可存贮10000张卡卡或密码；
² 4M Sram内存，掉电数据保持时间1年；
² 实时时钟，可设置年、月、日、周、时、分、秒；
² 支持EM、Wifare、Motorola、HID等各种读卡器，密码最高可达8位数字；
² 支持卡片开门、密码开门、卡片加密码开门、主从开门、首卡开门、连号开门、加密开门及协迫码开门等多种开门方式；
² 带15组门禁计划，每组计划可定义8个门禁时段，每个时段可设置独立的开门有效日期、时间、有效门点及开门方式；
² 可设置成四门门禁控制器两个四门门禁控制器（八门），外接16个RS485读卡器组成八个双向门；
² 八组订制输出，可设置互锁开门方式；
² 八组点联动，可设置定时开关或多门联动开关门点；
² 可实现指定门点考勤功能；
² 实时监控用户进出记录，实时查询各门状态及点状态；
² 可设置各输入输出点的极性，扫描采样时间及状态。

Ø 读卡器
功能特点：
² 一体式门禁读卡器，可内嵌入可视对讲门口机使用；
² 性能稳定、易于施工安装；
² 支持读写Mifare1卡或ID卡，支持独立或联网工作；
² 非接触型，IC卡无需与读卡器接触；
² 无机模磨损，永久耐用。
技术性能：
² 读写距离：5-10cm；
² Weigan 26方式传输；
² 工作频率：13.56MHZ；
² 7色LED指示灯（红、绿、黄）可以随意设置；
² 一个固定蜂鸣器：有效制空权进入，读卡器内的蜂鸣器将发出一声短暂的确认声，非法授权卡进入，蜂鸣器将发出一声间断声，扩展模戔按键确认声维持不变；
² IC卡容量：256Byte,1024Byte,4096Byte；
² IC卡寿命：10年或1000，000次重复写入；
² 读写卡次数大于10万次。
技术指标：
² 工作电压：DC9-15V；
² 工作电流：150mA；
² 湿度范围：10%-90%。

Ø 指纹读头
功能特点：
² 光学面积式 Sensor；
² 1：N及1：1对比功能；
² 根据对比结果输出Weigan信号；
² 指纹特征数据的读/写功能；
² Device ID的读写功能；
² 通过Stand by Model 可最小化耗电量。
技术性能：
² 指纹登记总数：2000枚；
² 用户登记号码：1至2000（与登记Index一致）；
² 管理者登记总数：3；
² 普通使用者登记总数：1997；
² 比对时间：0.95秒以下；
² 工作方式：Access Reader Model
² 通讯接口：RS232C（3line），Baudrate=9600、19200、38400、57600、115200（bps）

Ø 门禁管理软件平台
² 用户界面

² 功能概述

² 电子地图功能设计

² 门禁软件管理功能
Ø 通道闸
功能特点：
² 双向读卡窗
² 通道指示，防夹功能
² 断电自动打开
² 外观尺寸：1400*300*1000
