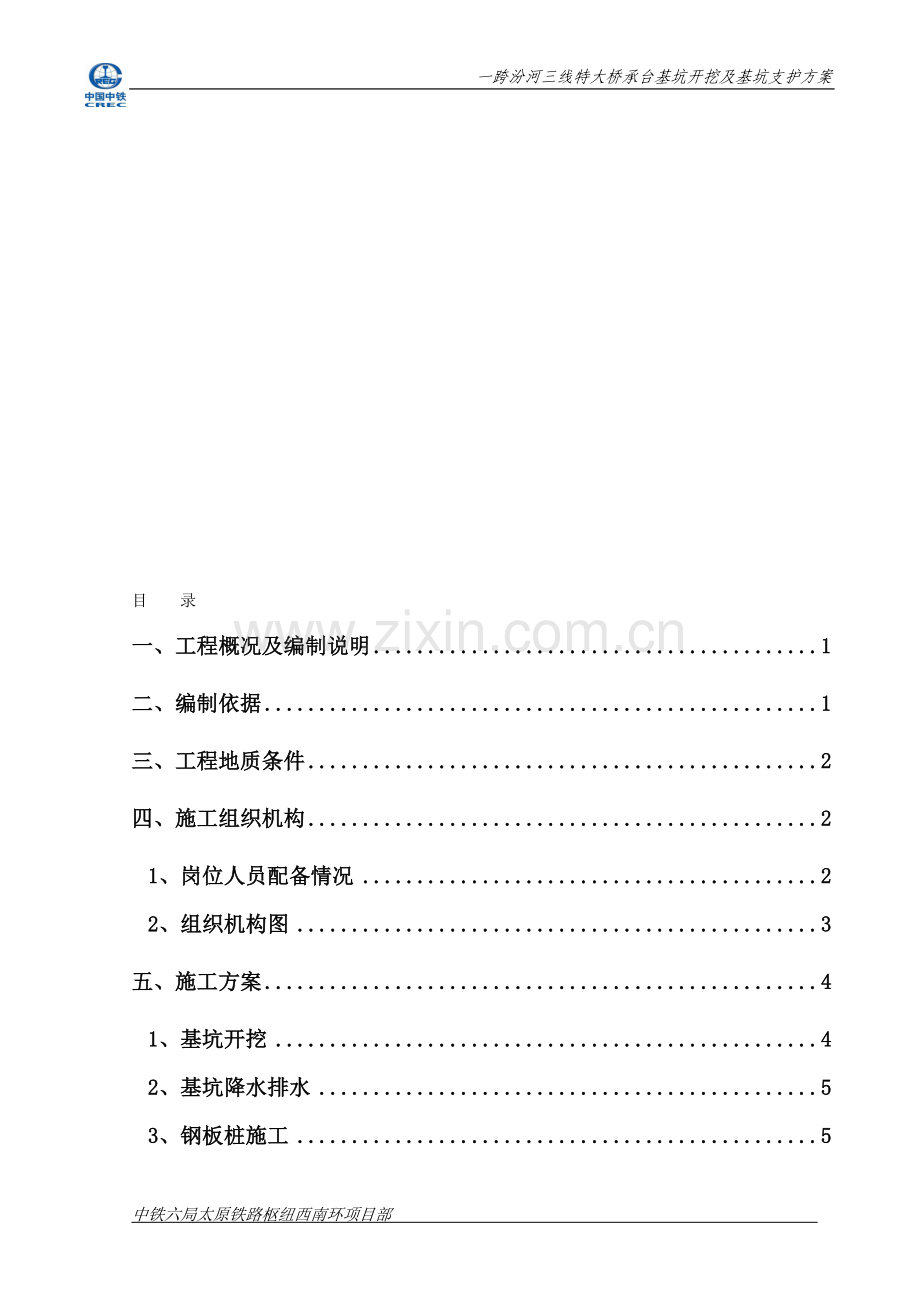

目 录
一、工程概况及编制说明 1
二、编制依据 1
三、工程地质条件 2
四、施工组织机构 2
1、岗位人员配备情况 2
2、组织机构图 3
五、施工方案 4
1、基坑开挖 4
2、基坑降水排水 5
3、钢板桩施工 5
4、钢板桩检算书 6
5、应急措施 7
6、主要投入机具及材料 8
六、 施工工期 9
七、质量保证措施 9
八、安全施工措施 10
九、文明施工措施 11

中铁六局太原铁路枢纽西南环项目部
基坑开挖及支护方案
一、工程概况及编制说明
该桥为跨越汾河而设，位于下兰村与柴村之间，平行于既有太古岚桥南侧，两桥顺桥方向桥轴线间距为29.6米，新建桥中心里程为TLDK5+305.42，桥长1067.54。为三线桥，由南至北分别为西南环左线、太岚线、预留太岚二线。该桥孔跨布置比既有太古岚线桥适当延孔，其中小里程侧比既有太古岚桥延孔3-32m+1-20m+2-32m+1-24m，大里程延孔3-32m。
本桥承台设计尺寸为顺桥方向宽9.1m，横桥方向长度为15.9m，承台厚度为2.5m，加台厚度为2.0m。除17#～19#墩埋深较深外，其余承台埋深均不大。即17#～19#墩承台基坑开挖深度在8.6m～9.4m之间，其余承台基坑开挖深度均在6.0m以内。
由于承台基坑开挖深度及地质情况不好，按照开挖坡度要求放样，上口开挖边线离既有桥基础不足3m，且去太原工务段、路局档案室、设计院对既有桥资料了解，三方全无既有桥基础资料，对既有桥基础结构不明确。故基坑开挖为挡护既有太古岚桥基础外侧原表土塌陷，防止土体逐渐坍塌造成既有桥基础外漏，影响既有有桥承载力，故设置木桩、钢板桩支护调整开挖边坡，以达到围护挡土的目的，保证基坑安全，从而消除放坡开挖对北侧既有太古岚桥基础的影响。
二、编制依据
1、铁道第三勘察设计院提供的一跨汾河三线特大桥工程施工图。
2、《现行铁路工程建设标准规范目录》文件中相关的规范、标准、规程、规则。
3、现场各种资源、环境的调查资料。
4、同类工程施工经验、管理水平及相关工法。
5、本企业可投入本工程的施工队伍，机械装备情况。
6、施工现场调查资料及本单位相关工程施工经验及施工管理水平、施工能力等。
三、工程地质条件
1、本桥全部位于第四系坡、冲、洪积地层上，厚度达200m以上沿线桥梁均位于汾河河谷平原上，地质主要构成层为杂填土、新黄土、中砂、粉砂、中粗砂、细圆砾土等构成。
2、地震：该桥地震动峰值加速度为а=0.20g、反应谱周期Tg=0.4s，地震基本烈度为Ⅷ度。
3、该桥所处地区地下水主要为第四系孔隙潜水。洪积地层潜水水位埋藏较深，且深度变化较大，地下水埋深6.9～39.9m，主要赋存于第四系全新统新黄土、粉土、砂类土、碎石类土等地层中。冲积地层地下水位埋藏较浅，地下水埋深0.7～11.0m，主要赋存于第四系全新统粉土、砂类土等地层中。地下水主要接受大气降水和地表水体入渗补给。
4、沿线地表水主要为汾河，现已基本断流。
四、施工组织机构
1、岗位人员配备情况
架子队设队长1名、副队长2名，技术负责人1名、6名技术员、1名质量员、1名安全员、2名试验员、3名材料员、6名领工员和6名工班长。本着“人员精干高效、管理层次简单、责任明确到位”的原则，合理配备。技术、物资、安全、质量、机械等管理人员，做到岗位分明，职责到人。
2、组织机构图
组织机构图
总工程师
（赵泽孝）

项目副经理
（宗庆杰）

总经济师
（王俊生）

太原枢纽新建西南环线工程XNHS-1标段第一作业队
队长（王林冲） 书记（孙旭栋）

物资设备部
武竞锐

安置环保部
遆 东

计划财务部
张 权

综合管理部
马荣辉

工地试验室
刘耀东

工程管理部
缪伟文

项目副经理
（李广林）

五、施工方案
1、基坑开挖
基坑深度4.0m以内时：基坑采用放坡开挖，边坡坡率为1：1.5，基坑底设置1.5m工作边。对于有水基坑增宽0.5m用于设置排水沟。
基坑深度在4.0m～5.0m时：基坑开挖分两层放坡开挖，放坡坡率1：1.5，第一层开挖深度2.5m后设置中间平台，平台宽度2.5m，然后在基坑靠近线路侧，采用间隔30cm打入长6m、直径15cm～20cm圆木桩进行防护，完成基坑开挖后，防护桩埋深3m。防护完成后，再按坡率1：1.5放坡开挖至基坑设计标高。土质不良个别地段视基坑边坡稳定情况，备足圆木桩应急处理坍塌。
基坑深度6.0m～9.6m时，基坑开挖分两层开挖，第一层放坡开挖基坑表层杂填土至基坑深度剩余7m后，进行打拉森钢板桩防护，拉森钢板桩防护设置在基坑四周。待所有拉森钢板桩均施工完成后（马道处暂留6.0m不施工），进行第二层基坑开挖，开挖直至基坑设计高程。
根据施工图纸，经现场实测17#、18#、19#三墩原地面距承台底深度分别为9.6m，9.3m、8.6m，其余基坑清除钻机平台填土后深度均在5m以内，因此对于基坑深度大于5m基坑采用拉森钢板桩支护，以达到围护挡土的目的，保证基坑安全，从而消除放坡开挖对北侧既有太古岚桥基础的影响。基坑内渗水不大，采用汇水井水泵抽水排除的方法。因开挖基坑顺桥方向重叠，为保证土体稳定性，开挖时除表层杂填土2.5m深度范围内，其余部分单个基坑开挖，禁止相邻两个基坑同时开挖。
基坑马道设宽度6米，根据现场情况放坡开挖，能保证机械及人员施工即可。采用三班倒24小时不间断开挖施工，机械先挖表层2.5m范围内杂填土部分，随着开挖深度不断增加，再用人工配合挖机开挖坡度范围内的土方，开挖时由南向北逐渐开挖，并排专人进行开挖后的基坑边坡、圆木桩、钢板桩变形情况，发现边坡、圆木、钢板桩不稳定时，停止施工查明原因，遇坍塌较严重时立即回填基坑。
2、基坑降水排水
(1)根据该场地地下水埋藏条件、基坑开挖深度、本工程实际情况以及现场泥开挖浆池渗水情况，拟采用汇水井排水来保障基础施工。
(2)在基坑四周及时设置排水明沟，挖b=300mm ，h=200mm的沟，坑中增设2道过水明沟，b=200mm，h=250mm，将沟中水引至深井中，施工过程中及时清除水沟中的淤泥流砂，除排水沟外基坑底采用砂浆垫层封底。
(3)设4台50潜水泵抽水。将水抽至汾河排走，抽水期自挖土至基础回填土施工完停止，三班不停连续排水。
3、钢板桩施工
为达到围护挡土的目的，保证基坑安全，消除放坡开挖对北侧既有太古岚桥基础的影响。设拉森钢板桩支护调整开挖边坡，并用来挡护既有太古岚桥基础外侧表层土塌陷，防止土体逐渐坍塌造成既有桥基础外漏，影响既有有桥承载力。拉森钢板桩拟采用长度12m规格500*250*10.5mm槽钢密布施工，保证拉森钢板桩在基坑开挖完成后仍埋深5m。
在基坑开挖前，由技术员测量基坑开挖边线位置，开挖上口线距离既有太古岚桥基础最外侧距离为8.0m，开槽宽度上口为29m，按坡率1：1.5开挖基坑第一层杂填土部分，待挖除第一层杂填土2.5m时，再开挖1.5m宽作业槽，深度根据高程保证钢板桩埋入基坑底大于5m，相邻两根采用“S”形对扣连接，四周相交处采用2根钢板桩内支撑和外扣拉。（详见附图1、2）。
4、钢板桩检算书
假设钢板桩为墙背光滑,且高7m的挡土墙.含水层为钢板桩顶下2m处,钢板桩受土压力和水压力的共同作用,查土力学资料得知参数如下:中砂r=18.5KN/m³,中砂饱和重度r(饱和)=20KN/ m³,∅=30º,因钢板桩后土层为中砂,所以
K。= tan²(45º-∅/2)=0.333.
1、 静止土压力:
E。=0.5rH²K。=0.5×18.5×7²×0.333=150.932KN/m
2、 主动土压力:
a点:Pa=0
b点:Pa=rH1Ka=18.5×2×tan²(45º-30º/2)
=12.333Kpa
c点:Pa=rH1Ka+r`H1Ka=[18.5×2+(20-7)×5]tan²(45º-30º/2)
=34Kpa
水上部分:
Ea1=0.5rH²K。=0.5×18.5×2²tan²(45º-30º/2)
=12.321KN/m
水下部分:
Ea2=18.5×2tan²(45º-30º/2)×5+0.5×7×5²tan²(45º-30º/2)
=37×0.333×5+0.35×25×0.333
=64.519 KN/m
总主动土压力Ea= Ea1+ Ea2=12.321+64.519=76.840 KN/m
3、从型钢表中查5号拉森钢的抗弯截面模量:
Wx=1090cm³;y=93.2cm3; [σ]=170Mpa
拉森钢钢板桩距承台底面2.333m处,截面上的弯矩最大,因此该截面为最危险截面:
Mmax1=1/2(qlc)=0.5×76.84×7×(1/3)=89.6KNm
Mmax2=1/2(qlc)=0.5×150.932×7×(1/3)=176.1KNm
σmax1=M/W=89.6×106/1090000=82.20Mpa
σmax2=M/W=176.1×106/1090000=161.56Mpa
σ＜[σ]=170Mpa 结论：结果满足受力要求
5、应急措施
1)在平台以下开挖过程中，用全站仪勤观测槽钢钢板桩变形及位移。以保证有足够的支撑力来保证土体稳定性。如发现拉森钢板桩整体发生位移，同时位移超过15cm时，停止开挖分析原因，采用加强内支撑措施后方可继续开挖。
2)如情况特别危机时，及时撤出挖机和施工人员，分析原因。坍塌严重时及时回填基坑确保边坡稳定，再进行研究分析重新制定支护方案。
待承台、加台回填土回填完毕后，先拨出钢板桩，拔出时采用打、拔桩机逐根拔出。
6、主要投入机具及材料
投入机械、测量设备
履带式单斗挖掘机
W-1001
2台
1M3
挖槽、配合打桩机作业及修路、
吊车

1台
45KW
拨钢板桩
装载机

2台

配和挖土及拔出钢板桩
气割机

1套

切割钢板桩
电焊机
XD1-200
2台
30kw
钢板桩接长
全站仪
莱卡802
1台

测量放线
水准仪

1台

操平、沉降观测
潜水泵

4台

抽除基坑内渗水
单个基坑支护主要材料表
材料名称
规格型号
单位
数量
备注
40#槽钢
250*118*10
根
203
备用5根
25#工字钢
400*100*10.5
根
15

圆木
15cm～20cm
根
50
备用
编织袋

个
500
备用
六、 施工工期
本工程施工工期计划为25天，具体分析如下：钢板桩施工3天；基坑开挖4天；凿除桩头3天；基地处理2天；承台立模绑筋2天；承台浇筑1天；承台养护空2天；加台立模绑筋1天；加台浇筑1天；加台养护3天 。拆除模板1天；回填1天，拨出钢板桩1天。
七、质量保证措施
1、严格遵守和执行有关的施工质量规范。
2、根据ISO9001标准要求，推行全面质量管理，建立质量保证体系，提高全员质量意识，确保质量管理惯彻整个施工过程。坚持质量自检、互检、交接检“三检”制。
3、实行质量管理项目部负责制，配置专职质检员，具体负责质量管理工作。严格按项目部管理体系进行施工管理。
4、钢板桩施打前必须进行选材，对有变形的进行矫正。
八、安全施工措施
1、基坑顶周边设置连续封闭的安全护栏，防止人员坠落。
2、开挖前，先进行围檩施工，做好支撑后才能开挖至设计深度。
3、为切实保证施工人员安全，树立“安全第一，预防为主”的思想，根据国家建设部颁发的安全检查评分标准制订具体措施。
4、建立安全保证体系，除企业已有的机构外，工地设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作，对违章作业者进行批评教育和处罚。
5、机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。
6、施工中所有机械、电器设备必须达到国家安全防护标准，自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。
7、凡进入现场的一切人员，均要戴安全帽。要配合公司安全检工作，,及时消除安全隐患。
8、严格执行各项安全操作规程，施工前要进行安全交底，定期进行安全教育，加强工人的安全意识教育。
9、现场施工用高低压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。严格执行《施工现场临时用电安全技术规范》的规定，现场采用“三相五线”制供电，执行“一机一闸一漏电保护开关”制度。所有电器设备及金属构架均应按规定设置可靠的接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。
10、加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。
11、在施工过程中，对地面沉降、支护位要定期观察测试，加强对支护的监控。
12、多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。
13、各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。
14、设备基础必须平稳、牢固，基本的锚固、支撑措施必须齐全，不得使用临时支撑。
九、文明施工措施
1、为避免施工现场的混乱现象，现场文明施工划区域派专人负责，落实岗位责任制，搞好环境卫生工作。
2、施工现场必须按施工平面图进行布置，不能随意改变。
3、现场材料进场道路保持畅通无阻，排水畅通，无积水，场地整洁、材料堆放整齐，无施工垃圾。
