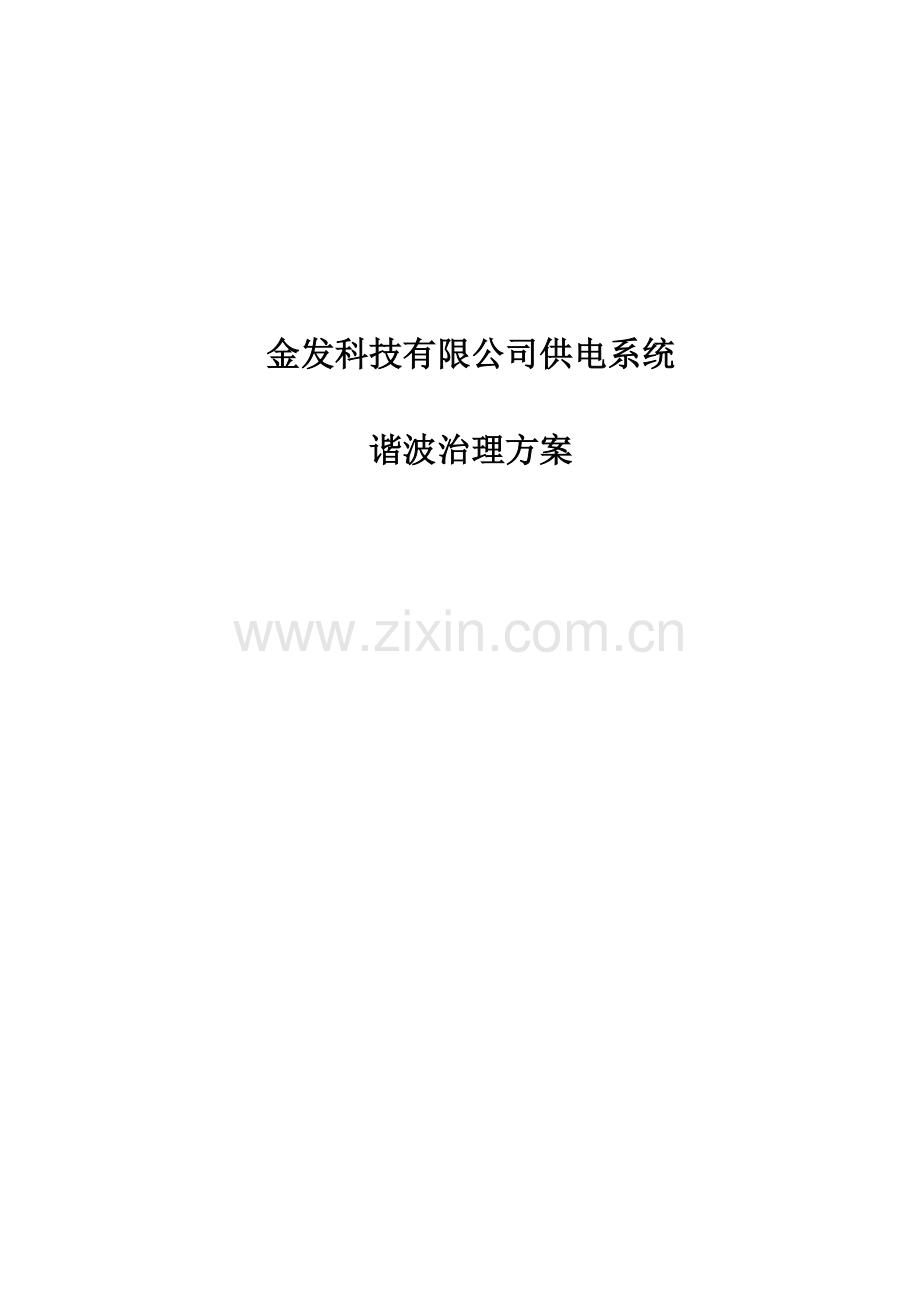

金发科技有限公司供电系统
谐波治理方案

目录
1、谐波简介 3
1．1、谐波的基础了解 3
1．2、 谐波来源 3
1．3、谐波的危害 4
2、现场谐波的测量与分析 5
2．1、 国家标准对谐波的规定 5
2．2、 现场数据测试背景 6
2．3、 谐波测试数据 7
2．3．1、 1#进线柜谐波数据测试 7
2．3．2、 三台氧化炉变频器动力柜谐波数据测试（数据相似，只测一台） 8
2．3．3、 1D5-3驱动系统配电柜回路谐波数据测试 10
2．3．4、 1D7-2高温炭化炉动力柜回路谐波数据测试 12
2．3．5、 2#进线柜谐波数据测试 13
2．3．6、 2D6-1空压机控制柜回路谐波数据测试 15
2．3．7、 2D6-2冷却循环系统回路谐波数据测试 17
2．3．8、 2D6-5消防泵切换箱回路谐波数据测试 19
2．4、 谐波测试数据分析及设备选型 21
2．4．1 谐波测试数据分析 21
2．4．2 选型登记表 22
3 、谐波治理的意义及价值 24
3．1 谐波治理的意义 24
3．2 谐波治理的价值 24
I 变压器损耗 24
II线路损耗 27
4. ACCUSINE有源滤波器产品介绍 28
4.1 AccuSine技术参数 30
4.2AccuSine产品特性 31
4.4AccuSine内部控制原理 33

1、谐波简介
1．1、谐波的基础了解
1.谐波：是对周期性交流量进行付立叶级数分解，得到的基波频率大于1的整数倍的频率分量，由于谐波的频率是基波频率的整数倍，也常称它为高次谐波。
2.谐波源：向公网中注入谐波电流或在公网中产生谐波电压的电气设备(分为电流、电压谐波源)
3.产生电流谐波源的重要设备：非线性用电设备、 变压器、发电机、直流调速装置、中频/高频感应电炉、电流型变频器。
4.产生电压谐波源的设备：交流变频器、UPS/EPS设备
谐波电压的产生电压与电流畸变的关系
对于每个电流谐波In, 相应当频率的电源阻抗Zsn
两端存在谐波电压Un Un=Zsn.In
各次谐波畸变 Hn= Un /u1(U1: 基波值)

THD (%) =

在各次谐波频率下的电源阻抗为电压出现畸变的基本,假如电源阻抗低, 电压畸变就低
综上所述：产生电流谐波畸变依赖于负载、产生电压谐波畸变依赖于电源，低的电源阻抗利于谐波电流流向电源, 但同时电压畸变往往也较低。高电源阻抗阻止谐波电流流向电源, 但电压总畸变往往也较高电源阻抗与总谐波畸变之间的变化是非线性的。
1．2、 谐波来源
电力系统自身包含的能产生谐波电流的非线性元件重要是变压器的空载电流，交直流换流站的可控硅控制元件，可控硅控制的电容器、电抗器组等。但是，电力系统谐波更重要来源是各种非线性负荷用户，如各种整流设备、调节设备、电弧炉、轧钢机以及电气拖动设备。
1．3、谐波的危害
谐波的危害重要表现为：
1、 加大线路损耗，使电缆过热，绝缘老化，减少电源效率。
2、 使电容器过载发热，加速电容器老化甚至击穿。
3、 保护装置的勿动或拒动，导致区域性停电事故。
4、 导致电网谐振。
5、 影响电动机效率和正常运营，产生震动和噪音，缩短电动机寿命。
6、 损坏电网中敏感设备。
7、 使电力系统各种测量仪表产生误差。
8、 对通讯、电子类设备产生干扰；引起系统故障或失灵。
9、 零序谐波导致中性线电流过大，导致中性线发热甚至火灾。

2、现场谐波的测量与分析
2．1、 国家标准对谐波的规定
根据中华人民共和国国家标准《电能质量、公用电网谐波》GB/T14549-93中规定公用电网谐波电压（相电压）、电流限值如下：
1）谐波电压限值
公用电网谐波电压（相电压）不应超过下表中规定的允许值。

电网标称电压KV
电压总谐波畸变率%
各次谐波电压具有率：%
奇数
偶数
0.38
5.0
4.0
2.0
10
4.0
3.2
1.6
2）谐波电流限值
a)公共连接点的所有用户向该点注入的谐波电流分量（方均根值）不应超过下表中规
定的允许值。

b)同一公共连接点的每个用户向电网注入的谐波电流允许值按此用户在该点的协议容量与其公共连接点的供电设备容量之比进行分派。

2．2、 现场数据测试背景
由于现场安装的PM5350仪表具有测量谐波的功能，所以采用先从仪表上判断出谐波含量较大的回路，再使用专业的谐波测量仪器FLUKE表进行具体测量。现场选取的谐波测量点如下图所示：

2．3、 谐波测试数据
2．3．1、 1#进线柜谐波数据测试
1）1#进线三相电流波形

由图可见，1#总线上具有谐波电流，并导致总线上的电流发生畸变。

2）1#进线三相电流谐波柱状图

由图可见，1#总线上包含3次、5次和7次谐波。

3）1#进线三相电流谐波含量具体数据

4)1#进线电压\电流\频率实测值

经分析谐波电流的含量如下：

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
三相电流实测值
526A
578A
553A
总谐波含量
9.4%
10.1%
9.2%
49.44A
58.4A
50.9A
3次谐波含量
4.6%
4.7%
2.0%
24.2A
27A
11.1A
5次谐波含量
2.8%
3.1%
3.0%
14.7A
18.0A
16.6A
现在对1#进线下各回路的谐波含量进行测量和分析。
2．3．2、 三台氧化炉变频器动力柜谐波数据测试（数据相似，只测一台）
1）氧化炉变频器动力柜谐波含量柱状图

由图可知，氧化炉回路中具有大量的谐波，其中5次、7次的谐波含量较大。

2）氧化炉变频器动力柜谐波含量具体数据

3）氧化炉变频器动力柜电压\电流\频率实测值

经分析，氧化炉变频器动力柜谐波电流的含量如下：

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
三相电流实测值
25A
34A
30A
总谐波含量
69.5%
70%
77.2%
17.4A
23.8A
23.2A
3次谐波含量
12.4%
9.7%
20.3%
3.1A
3.3A
6.1A
5次谐波含量
50.8%
52.7%
58.4%
12.7A
17.9A
17.5A
7次谐波含量
39.4%
40.3%
39.3%
9.9A
13.8A
11.8A
2．3．3、 1D5-3驱动系统配电柜回路谐波数据测试
1）1D5-3回路谐波含量柱状图

由图可知，1D5-3驱动系统配电柜中具有大量的谐波，其中除7次、13次谐波外，各次谐波含量都非常大。

2）1D5-3驱动系统配电柜谐波含量具体数据

3) 1D5-3驱动系统配电柜的电压\电流\频率实测值

经分析，1D5-3驱动系统配电柜谐波电流含量如下：

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
三相电流实测值
9A
8A
10A
总谐波含量
141.8%
151.1%
124.6%
12.8A
12.1A
12.5A
3次谐波含量
22.7%
15%
19.7%
2.0A
1.2A
2.0A
5次谐波含量
69.4%
76.5%
60.8%
6.2A
6.1A
6.1A
7次谐波含量
53.6%
70.1%
50.1%
4.8A
5.6A
5.0A
9次谐波含量
19.3%
16.7%
11.6%
1.7A
1.3A
1.16A
11次谐波含量
42.9%
38.7%
35.8%
3.9A
3.1A
3.58A
13次谐波含量
28.4%
38.1%
27.6%
2.6A
3.0A
2.8A
2．3．4、 1D7-2高温炭化炉动力柜回路谐波数据测试
1）1D7-2高温炭化炉动力柜回路谐波含量柱状图

由图可知，1D7-2高温炭化炉动力柜回路中具有大量的谐波，其中3次、5次、谐波含量较大。

2）1D7-2高温炭化炉动力柜回路谐波含量具体数据

3）1D7-2高温炭化炉动力柜电压\电流\频率的实测值

经分析，1D7-2高温炭化炉动力柜电流谐波含量如下所示：

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
三相电流实测值
243A
252A
436A
总谐波含量
31.8
33%
10.4%
77.3A
83.2A
45.3A
3次谐波含量
28.2%
29.5%
3.8%
58.5A
74.3A
16.6A
5次谐波含量
9.6%
9.6%
2.2%
23.3A
24.2A
9.6A
7次谐波含量
6.4%
7.2%
1.6%
15.6A
18.1A
2.6A
2．3．5、 2#进线柜谐波数据测试
1）2#进线三相电流波形

由图可见，2#总线上具有谐波电流，并导致总线上的电流发生畸变。
2）2#进线三相电流谐波柱状图

由图可见，2#总线上包含5次和7次谐波。
3）2#进线三相电流谐波含量具体数据

3）2#进线电压\电流\频率实测值

经分析，2#进线电流谐波含量如下表所示：

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
三相电流实测值
493A
549A
507A
总谐波含量
16.2%
16.8%
16.7%
79.9A
92.2A
84.7A
3次谐波含量
1.9%
1.8%
1.8%
9.4A
9.9A
9.1A
5次谐波含量
12.2%
12.6%
12.2%
60.1A
69.2A
61.9A
7次谐波含量
9.2%
9.8%
10%
45.4A
53.8A
50.7A

现在对2#进线下各回路的谐波含量进行测量和分析。
2．3．6、 2D6-1空压机控制柜回路谐波数据测试
1）2D6-1空压机控制柜回路谐波含量柱状图

由图可知，2D6-1空压机控制柜回路中具有大量的谐波，且各次谐波含量都非常大。

2）2D6-1空压机控制柜回路谐波含量具体数据

3）2D6-1空压机控制柜的电压\电流\频率实测值

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
三相电流实测值
7A
8A
8A
总谐波含量
126．2%
145.7%
101.9%
8.8A
11.7A
8.2A
3次谐波含量
60.7%
65.7%
47.7%
4.2A
5.3A
3.8A
5次谐波含量
58.9%
67.4%
43.1%
4.1A
5.4A
3.4A
7次谐波含量
52.3%
58.4%
36.7%
3.7A
4.7A
2.9A
9次谐波含量
48.2%
54%
37.5%
3.4A
4.3A
3A
11次谐波含量
39.7%
47%
33.1%
2.8A
3.7A
2.6A
13次谐波含量
28.4%
36.6%
24.9%
2.0A
2.9A
2.0A
15次谐波含量
26.0%
34.1%
24.6%
1.8A
2.7A
2.0A
2．3．7、 2D6-2冷却循环系统回路谐波数据测试
1）2D6-2冷却循环系统回路谐波含量柱状图

由图可知，2D6-2冷却循环系统回路中具有的谐波，其中5次、7次谐波含量较大。

2）2D6-2冷却循环系统回路谐波含量具体数据

3) 2D6-2冷却循环系统回路的电压\电流\频率实测值

经分析，2D6-2冷却循环系统回路的电流谐波含量如下所示：

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
常用负荷电流
87A
89A
89A
总谐波含量
30.3%
30.9%
31.4%
26.4A
27.5A
27.9A
5次谐波含量
24.5%
24.8%
26.0%
21.3A
22.1A
23.1A
7次谐波含量
16.6%
16.9%
15.7%
14.4A
15.0A
14.0A
2．3．8、 2D6-5消防泵切换箱回路谐波数据测试
1）2D6-5消防泵切换箱回路谐波含量柱状图

由图可知，2D6-5消防泵切换箱回路中具有大量的谐波，其中5次、7次、11次和13次谐波含量非常大。
2）2D6-5消防泵切换箱回路谐波含量具体数据

3）2D6-5消防泵切换箱回路的电压\电流\频率实测值

经分析，2D6-5消防泵切换箱回路电流谐波的含量如下所示：

A相
B相
C相
A相谐波电流
B相谐波电流
C相谐波电流
三相电流实测值
5A
6A
5A
总谐波含量
129.4%
127.6%
134.1%
6.45A
7.7A
6.7A
3次谐波含量
19.6%
13.5%
28.5%
1A
0.81A
1.43A
5次谐波含量
84.6%
83.2%
82.3%
4.2A
5.0A
4.1A
7次谐波含量
68.4%
72.2%
78.4%
3.4A
4.3A
4.0
9次谐波含量
12.5%
5.8%
17.0%
1.0A
0.3A
0.9A
11次谐波含量
50.3%
46.3%
42.8%
2.5A
2.8A
2.1A
13次谐波含量
29.0%
33.0%
36.8%
1.5A
2.0A
1.8A
总结：
从现场测试得到的数据可以看出，所测各回路的谐波含量很大，谐波危害非常大。由现场的负荷电流不是很大，所以并未表现出大面积的设备损坏，但谐波含量都大大超过国家标准GB/T14549 《电能质量 公用电网谐波》所规定的谐波限值，供电系统的电能质量污染限度非常严重，存在极大的安全隐患，必须引起有关部门高度重视，应及时治理。

2．4、 谐波测试数据分析及设备选型
2．4．1 谐波测试数据分析
序号
测试点
工况
常用负荷电流A
实测电流A
电流谐波率%
谐波电流A
1
1#进线
常用负荷
4100
578
10.1
58.4
2
1D5-3驱动系统
常用负荷
78
10
151
12.8
3
1D7-2高温碳化炉动力柜
常用负荷
635
436
33
83.2
4
氧化炉变频器动力柜
常用负荷
267

34
77.2
23.8
5
2#进线
常用负荷
1954
549
16.8
92.2
6
2D6-1纱架
常用负荷
58
8
145.7
11.7
7
2D6-2冷却系统
常用负荷
256
170
31.4
27.9
8
2D6-5消防泵系统
常用负荷
96
6
134.1
7.7

从表中的数据可以看出，所测各回路的谐波含量都非常大，最有效的方法是需要进行局部补偿加总补偿方式，专门治理，以实现治理效果，保证设备正常运营。但由于补偿的回路较多，治理的成本较高，考虑到经济性，与用户协商后，选择只在总线处进行总体补偿，从一定限度上治理谐波电流。又因总线的负荷电流较大，所以所补偿的电流应留有较大的裕度，总结谐波治理方案如下：

2．4．2 选型登记表
(1)根据补偿电流的大小，选择的有源滤波器的型号如下表所示：
补偿支路
谐波电流
补偿电流
有源滤波器选型
1#进线
58.4A
200A
AccuSine/4LS-210A （1台）
2#进线
92.2A
200A
AccuSine/4LS-210A（1台）
（2）有源滤波器电流采集CT选型：
滤波器型号
CT型号
AccuSine/4LS-210A
SGK662A-250/1

（3）塑壳断路器选型：
滤波器型号
断路器型号
AccuSine/4LS-210A
NSX250-3P

（4）电力电缆选型
滤波器型号
功率电缆选择mm2(必须为多股软铜线)
接地线mm2（必须为铜线）
AccuSine/4LS-210A
YJV-0.66/1kV-1×150㎡+1×375㎡
YJV-0.66/1kV-1×10㎡

注：电缆长度需根据现场实际情况而定。

3 、谐波治理的意义及价值
3．1 谐波治理的意义
1、采用合理的和高性价比的滤波方案，消除了重要谐波负载产生的谐波电流，并减少了由谐波电流引起的谐波电压（部分由外部供电线路传入）。
2、避免了由于谐波电流和谐波电压引起的系统内短期和长期电气危害和故障：
a) 短期：与电容器的谐波放大和谐振，损坏电容器，并引起系统谐波增大和振荡；变压器过载；电缆过载和发热；电动机发热、效率低；对其它配电回路的影响；对控制设备的干扰；电压不平衡导致的故障等等。
b) 设备和电缆过载导致的绝缘损坏，引起短路、漏电和火灾隐患；谐波电流和电压导致电气设备的提前老化、降容、损坏而不得不提前更换。
3、保障了配电系统的供电可靠性和连续性，减少了停电带来的损失和风险，有助于提高公司的生产效率和能力。
3．2 谐波治理的价值
1、减少损耗，节约电能：
谐波电流流经线路、断路器、发电机，特别是变压器，会产生大量的热损耗和铁损耗，导致电能的流失。所以使用使用有源滤波器滤除谐波电流可以减少损耗，节约电能。
I 变压器损耗
变压器损耗分为：铜耗、铁耗、介质损耗、杂散损耗等。其铁耗又分为磁滞损耗和涡流损耗。不管分类如何复杂，按性质分只有两类：基本损耗和谐波损耗。
谐波环境下，考虑集肤效应时，导体的各次谐波阻抗为
(1)
式中，rn为导体中n次谐波电流所相应的电阻，Ω；n为谐波次数。
（1） 变压器的铜耗
考虑集肤效应时，根据（1）可得变压器铜耗为

（2）
式中，P为变压器铜耗，W；各次谐波电流，A；n=1时，表达基波电流；为变压器绕组基波电阻；为各次谐波含量，是指各次谐波电流与基波电流的比值，即表达为 后面公式采用都才是为了表达方便。表达谐波电流，表达基波电流。
由式（2）可知，变压器的铜损耗由两部分构成。第一部分为基本的铜损耗，是由基波电流产生的；第二部分为谐波损耗，它是基波损耗的K倍
(3)
在变压器中，当绕组导线施加畸变电流时，发生第一次集肤效应；绕组磁化变压器铁心后，产生了畸变磁场，又施加在绕组上，在绕组导线上发生第二次集肤效应。当变压器绕组为△-Y接线方式时，3n次零序谐波电流叠加。变压器的谐波损耗通常归类为杂散损耗，及线圈涡流损耗，它是引起变压器铁心额外发热的重要因素。在各类电器设备中，谐波电流的附件损耗占基本铜耗的比例，以变压器为较大。
代入数据计算得，谐波损耗为：
P=3*0.094*21022*(44.082*3+80.612*5+30.352*7+4.02*9+14.472*11+16.182*13
+2.012*15)/23022=11.92kW
即，每小时变压的铜损的电量为11.92kWh。
（2） 变压器铁耗
铁耗是指发生在铁心中的损耗，铁心被外加励磁磁化，在磁化过程中产生了能量损耗。铁耗涉及磁滞损耗和涡流损耗，它导致变压器和电机效率减少，铁心温度升高，从而限制了出力的提高。磁滞损耗是由铁心磁化极性的反转导致的，有磁性材料的尺寸和品质、磁通密度的最大值和交流电流的频率决定的。对于正常范围1.5Wb/m2以下的磁通密度，基波频率下的磁滞损耗为
（4）
式中，为常数，其值由铁心材料和尺寸决定，通常为2；为交流电流的基波频率；为磁通密度n次谐波最大值；为指数，其值取决于铁心材料，通常为1.6。当考虑谐波时，由式（4）可得
（5）
由（5）推导得
（6）
式中，为n次谐波的磁滞损耗标值；为第n次谐波的磁滞损耗；n为谐波次数，n=1表达基波；为磁通密度n次谐波最大值；为磁化电流的第n次谐波峰值；为总磁滞损耗。
涡流损耗是由涡流电流流动引起的功率损耗，涡流感生于变压器铁心中，由交流励磁引起。基本涡流损耗为
（7）
式中，k为常数，取决于铁心材料、尺寸和叠片厚度，通常为4。
考虑谐波及集肤效应时，由式（7）可得
（8）
（9）
式中，为n次谐波的磁滞损耗标值；为第n次谐波的磁滞损耗；n为谐波次数，n=1表达基波；为磁通密度n次谐波最大值；为磁化电流的第n次谐波峰值；为总涡流损耗。
则总铁耗为
（10）
由以上分析代入数据可得，谐波的磁滞损耗和涡流损耗为：
Ph谐=3*2*50*1.51.6*（3*(44.08/2102)1.6+5*(79.88/2102)1.6+7*(30.35/2102)1.6+
9*(4.05/2102)1.6+11*(14.17/2102)1.6+13*(16.18/2120)1.6+15*(2.01/2102)1.6）
=29.02kW
Pε谐=3*4*502*1.52*（32*（44.08/2102）2+52*(79.88/2102）2+72*(30.35/2102)2+
92*(4.05/2102)2+112*(14.17/2102)2+132*(16.18/2120)2+152*(2.01/2102)2）
=4.48kW
所以，变压器谐波的铁耗为
=29.02+4.48=33.50kW
（3） 变压器总损耗
经上述计算得，变压器的损耗涉及铜损耗和铁损耗的总和为：
P损=P铜+P铁=11.92+33.50=45.42 kW
即治理谐波后，每小时可节约的电能为45.42kWh。
II线路损耗
根据计算公式：
Irms2 +Il2=I含2
（Irms为谐波电流有效值，Il为治理后的负荷电流有效值，I含为治理前的负荷电流有效值）
已知谐波电流和治理前的谐波电流有效值，可算出治理后的负荷电流有效值。从而得到投入有缘滤波器后减少的损耗电流为：
△I= I含-Il
再根据公式：
△P=[△I A*Va*cos$a+△I B *Vb*cos$b+△IC *Vc*cos$c] －Wapf
(Va为A相电压有效值，cos$a为功率因数，一般为0.97， Wapf为滤波器所有负荷损耗100A为3.0kW，由于电压畸变非常小，忽略不计其对功耗的影响)
经计算,C202车间回路的
ILc202a=√（6922-1702）=670A
所以
△Ia=692-670=22A
同理
△Ib=22A，△Ic=21A.
所以
△PC202=22*220*0.97+22*220*0.97+21*220*0.97=4.6948 kW/h
同理可计算得C207车间回路
△PC207=19.8463 kW/h
△P总=△PC207+△PC202=19.8463+4.6948=25.5 kW/h
从上述计算可知：投入有缘滤波器后，每小能节约电能损耗为25.5 Kw。

2、现场采用了无功补偿系统，其成本不菲，谐波超标，很容易引起系统谐振、温度过高，从而导致电容器损坏，谐波治理可以延长电容器的使用寿命，减少对电容器的成本投入。根据往年公司对损坏电容器的粗略估算，更换电容器的材料、人工成本至少40000元/年，还不涉及因更换电容器导致功率因数减少，无功功率增长引起的无效能源损耗。
3、避免由于谐波导致的设备老化、降容和损坏而产生的提前更换。在良好的供电环境下，一般UPS的设计使用寿命为8~2023，但是由于谐波电流对电气元件的作用，会极大缩短UPS的使用寿命，从而导致设备投入成本增长。谐波治理将可以延长变频器的使用寿命，直接为公司节省电气投资成本。
4、对变压器而言，谐波最重要的影响是变压器温度上升，进而导致变压器的负载容量下降。经研究表白，变压器温升每升高8度，寿命将减少50%。对于昂贵的变压器而言，这是很大的损失。
5、避免由于谐波导致功率因数下降，而受到供电局的罚款；或直接的谐波超标罚款。
再者，Accusine有源滤波器还可以动态无功功率补偿，提高功率因数。
6、谐波治理项目对公司最大的收益：提高供电可靠性和连续性，避免由于谐波引起的设备故障导致产品缺陷或生产停机，其经济效益不可估量，远远大于谐波治理所投入的成本。

4. AccuSine有源滤波器产品介绍
1)电流互感器分别安装在负载侧，采集负载的电流信号 ；
2)AccuSine就地安装在低压柜附近，通过电缆连接到各重要谐波负载的总进线端（在电流互感器前端）；
3)设备尺寸(mm)：AccuSine/4LS-60A 高792*宽440*深368

4.1 AccuSine技术参数
内容
参数
谐波检测原理
DFT
瞬时相应时间
1ms
全相应时间
<20ms
滤波范围
2-51次谐波，并可选定次数
IGBT开关频率
15KHz
滤波能力
<5%THD(I)*
CT安装位置
负载侧、电源侧都可以
干接点
5组输出干接点、1组输入干接点，1组紧急停机
通讯
RS232/USB,RS485/RS422,以太网
通讯协议
JBUS/MODBUS通讯协议
并联运营能力（扩容能力）
最大8个控制模块并联
可控制模块数
一个控制模块最大带4个功率模块
过载运营
自限制100%额定容量输出
可靠行MTBF
10万小时
故障报警保护
过热等
认证
CE（EN50178）
参考谐波标准
IEC61000-3-4,IEEE519-1992
EMC电磁兼容性标准
IEC61000
抗涌流能力
浪涌电压的测试抗扰能力 IEC1000-4-5等级4级
工作电压
400V-20%~15%
工作频率
50/60Hz+/-4Hz
功率因数校正
容性0.7-感性0.7
电流互感器输入信号
1A
环境温度
-5-40摄氏度
存储温度
-20-70摄氏度
防护等级
IP20
空气湿度
小于95%（无结霜）
4.2AccuSine产品特性
1)可同时滤出2次到51次谐波，并且响应时间小于20ms；
2)瞬间225％额定容量的涌流输出，治理闪变和电压波动；
3)采用20kHz的IGBT，完美迅速消除谐波；
4)单相动态补偿，不受系统（负载）不平衡的影响；
5)可自动消除系统谐振（与电容器）；
6)具有自动限流功能，不会发生过载；
7)可以只滤波，或同时滤波和补偿无功；
8)并联安装方式，安装简朴、方便，易于扩展，可多台并联；
9)每台滤波器有单独的控制器，并联运营的多台滤波器不会互相影响。

4.3AccuSine功能原理
滤波原理
AccuSine通过外部互感器CTe实时采集电流信号，通过内部检测电路分离出其中的谐 波部分，通过IGBT逆变出与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐 波的功能。
AccuSine的输出补偿电流是根据系统的谐波量动态变化的，因此不会出现过补偿的
问题。此外，AccuSine有内部过载保护功能，当系统的谐波量大于滤波器容量时，AccuSine可以自动限制在100%额定容量输出，不会发生滤波器过载。
无功补偿原理
可以通过参数设立，使AccuSine在滤波的同时进行无功补偿。
AccuSine根据检测系统的无功需求，通过内部IGBT逆变出容性或感性的基波电流，实 现动态无功补偿，无功补偿的目的值可以通过AccuSine操作面板设定。
AccuSine的无功补偿电流是根据系统无功量需求动态变化的，不会出现过补偿，柔性 的无功补偿不会产生涌流冲击。
工作原理如图所示：

4.4AccuSine内部控制原理
如内部原理图所示，断路器合闸后，AccuSine一方面通过预充电电阻对DC母线的电容器充电，当母线电压Vdc达成额定值后，预充电接触器闭合。直流电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。同时，直流电容器通过电源PCB向内部的控制PCB和电子电路提供工作电源。AccuSine通过外部CTe采集电流信号送至控制PCB的谐波分离模块，该模块将基波成分分离，将谐波成分送至调节和监测模块。该模块会将采集到的系统谐波成分和AccuSine已发出的补偿电流比较，得到差值作为实时补偿信号输出到驱动电路，触发IGBT逆变器将补偿谐波电流注入到电网中，实现滤除谐波的功能。
R1
Cf
熔断器
L1
CT2
K1
C2
C3
控制线路板
Ih
Im
Udc
控制信号
逆变器
电源
负载
谐波分离
调节和监测
驱动信号
CT1
X
X
CB
