加油站管理系统平台软件.doc

资源描述

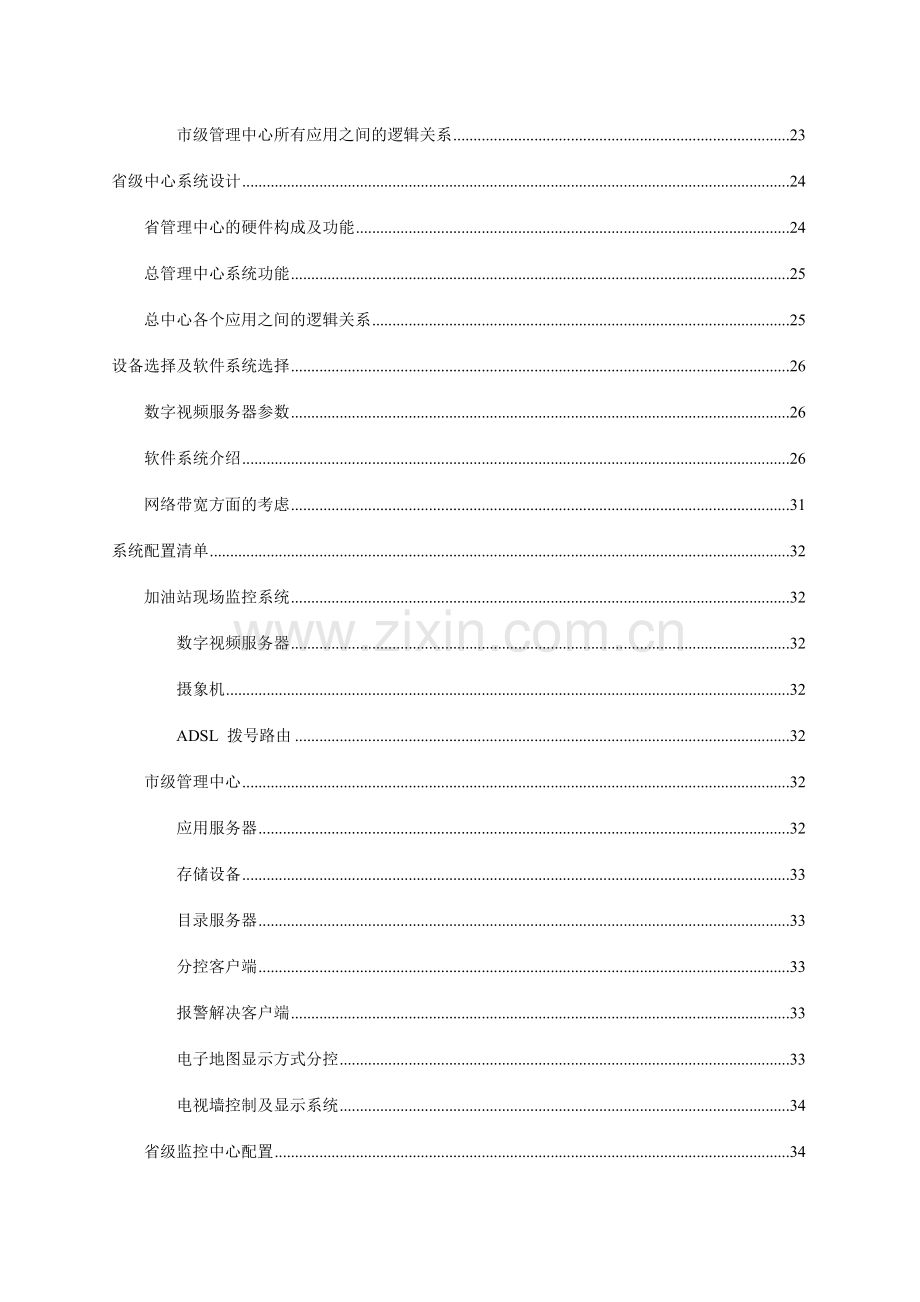

系统设计概述 3 需求分析 3 系统结构概述 3 系统构成概述 4 系统功能设计概述 5 系统结构设计及拓扑 6 系统总体结构 6 市监控中心结构 8 监控现场的系统设计 9 本地加油站系统 9 网络功能 9 系统配置 9 区域管理中心设计 10 市级管理中心的功能 10 市管理中心的硬件构成及功能 10 市级管理中心系统功能 12 应用服务器管理功能的实现 12 分控应用系统 15 中心报警解决系统 18 数字矩阵系统 19 电子地图显示功能 21 目录服务器软件 22 市级管理中心所有应用之间的逻辑关系 23 省级中心系统设计 24 省管理中心的硬件构成及功能 24 总管理中心系统功能 25 总中心各个应用之间的逻辑关系 25 设备选择及软件系统选择 26 数字视频服务器参数 26 软件系统介绍 26 网络带宽方面的考虑 31 系统配置清单 32 加油站现场监控系统 32 数字视频服务器 32 摄象机 32 ADSL 拨号路由 32 市级管理中心 32 应用服务器 32 存储设备 33 目录服务器 33 分控客户端 33 报警解决客户端 33 电子地图显示方式分控 33 电视墙控制及显示系统 34 省级监控中心配置 34 目录服务器 34 分控客户端 34 报警解决客户端 35 电子地图显示方式分控 35 电视墙控制及显示系统 35 加油站管理系统方案系统设计概述需求分析 1）现场的数字化监控设备具有网络功能，可将数字化后的视频数据通过网络传输 2）在监控现场使用 ADSL 拨号上网方式 3）运用电信的网络构建传输网络平台 4）系统采用多级结构，可以建立市级管理中心，分担管理承担 5）系统进行集中监控，集中管理 6）所有的视频数据在市级中心的管理服务器中进行录象保存系统结构概述整个系统设计为一个基于电信网络的庞大的以网络为基础的数字视频监控系统。整体上来看，系统由加油站监控现场的数字视频服务器将视频信号编码后传输到市级监控中心，再由市级监控中心将图象传输到省监控中心，实现多级中心联网统一监控的目的。其中，管理中心可以是多级别任意扩展的网络管理系统。针对系统的规模及管理的复杂限度，可以设立多级管理中心，进行以分布管理为基础的相对集中的管理。使整个系统具有很强的扩展性和伸缩性。针对本系统，从系统扩展性方面考虑，系统分为两个大的级别，第一层设计为市级监控中心，这层重要负责集中解决最基层的视频数据，将最基层的视频收集、管理、转发。第二层，是基于市级监控中心之上的省级监控中心。假如需要对系统进行细分，可以在各个市级监控中心之下再建立区域监控中心。由系统的软件配置来实现多级之间的数据同步、转发，由软件系统来保证系统的顺利扩展。系统构成概述由系统结构设计可看出，我们设计的系统重要由几部分构成： 1）基层的现场视频采集及转发系统该系统可完毕最基本的本地视频采集、编码及网络传输功能。在基层的系统中，通过 ADSL 拨号方式提供与电信网络互联互通的基本网络功能。 2）市级监控中心系统区域监控中心是建立在基层的闭路监控系统基础上的网络监控系统平台。由计算机软件和硬件构成，重要实现数字化监控中心的基本功能。涉及视频监看、视频网络传输控制、视频远程控制、语音对讲、设备管理、权限管理，报警管理等基本功能。 3）省级监控中心系统中心监控中心系统是建立在区域监控中心的基础之上的管理系统，该系统由计算机软件和硬件及网络系统构成。重要实现对整个系统中的设备的远程管理、视频远程监看、远程视频控制、远程音频对讲等功能。该中心的所有数据都通过区域监控中心的计算机软件和硬件系统转发。 4）系统网络传输系统 A、监控现场与区域管理中心之间采用电信网络平台 B、市级管理中心内部采用局域网方式 C、市级管理中心与省级管理中心之间，采用专线网络 5）联网监控管理软件系统 A、市级管理中心管理系统软件流媒体转发服务器软件带转发功能的目录服务器软件设备管理及参数设立软件分控应用软件电子地图监控应用软件中心报警解决软件数字矩阵软件 B、省级管理中心管理系统软件带转发功能的目录服务器软件设备管理及参数设立软件分控应用软件电子地图监控应用软件中心报警解决软件数字矩阵软件系统功能设计概述由系统结构设计可看出，我们的整个系统是一个以网络为平台的网络化监控系统，从功能模块上来划分，可划分为如下几个部分： 1）市级域管理中心功能 A、管理所管辖范围内的监控现场的设备 B、管理视频 C、远程监控 D、远程视频控制 E、远程对讲 F、中心电子地图显示 G、中心报警解决 H、中心数字矩阵解码显示 I、系统权限控制 2）省级管理中心功能 A、管理整个系统的设备 B、管理视频 D、远程监控 E、远程控制 F、对讲 G、电子地图 H、报警解决 I、数字矩阵 J、权限管理系统结构设计及拓扑系统总体结构如上图示，该图是整个系统的大的结构图，由图可看出，系统由几个大的部分组成： 1、前端加油站监控现场 2、市级管理中心 3、省管理中心前端加油站监控现场通过广域网与市级监控中心互联，市级管理中心通过专线与省级管理中心互联。市级管理中心由计算机系统完毕管理及对该市的监控任务，省中心由计算机网络系统实现对全系统的管理及视频监控。对于整个系统来说，由市级管理中心组成分散的中心管理机构，每个分市级管理中心都可以实现象省级管理中心的那些功能，只是权限只局限在本市管辖的范围内。由这些分散的市级管理中心再向上汇总，将视频及报警信息汇总到省管理中心，由省管理中心实现系统统一管理和维护。在这个系统里，市级管理中心与省管理中心之间是可以无限叠加上去的，可以做任意多层次的扩展。市监控中心结构如上图示，市级管理中心就实现了系统规定在中心应具有的所有功能。市级管理中心负责管理和维护本市中心管辖范围内的监控现场的设备及系统。由图可见，每个加油站监控现场的视频通过广域网传输到市级管理中心的应用服务器，由该服务器负责数据转发等工作。在一个市级管理中心内，根据系统规模的大小，可以配置多台应用服务器来解决视频数据。同时，配置一个目录服务器提供中心管辖范围内设备的目录服务。这样在分区域管理中心内，就可以通过局域网来访问该中心管辖范围内的各个前端现场的视频。同时，目录服务中的转发服务保证了该市级管理中心还可以与省管理中心之间向上集联。监控现场的系统设计本地加油站系统在现场通过视频采集设备，将监控点的视频直接输入数字视频服务器设备。由视频服务器设备将数据通过网络向中心传输。网络功能监控现场的视频数据需要通过网络向监控中心传输，监控中心的音频数据及控制数据需要通过网络传输到监控现场。 1）将实时视频通过网络向区域监控中心传输 2）接受中心的控制数据 3）接受中心的音频数据解码播放 4）将报警数据通过网络向中心传输系统配置想实现上述功能，闭路监控系统需配置视频采集设备、数字视频服务器设备、网络接入设备。区域管理中心设计市级管理中心的功能市级管理中心是基于基层的数字化视频采集系统建设的数字化的监控中心。重要实现对本市管辖范围内的基层监控系统进行远程管理及监控。重要要实现的功能涉及： A、管理所管辖范围内的监控现场的设备 B、管理视频 C、远程监控 D、远程视频控制 E、远程对讲 F、中心电子地图显示 G、中心报警解决 H、中心数字矩阵解码显示 I、系统权限控制市管理中心的硬件构成及功能应用服务器重要负责通过电信网络接受基层的监控系统传输上来的视频数据，通过网络对前端设备进行管理。应用服务器的数量由基层监控现场的数量来决定，原则上没个应用服务器可以接受的视频数据为 80 路，假如并发的视频数据超过80路就要增长应用服务器。分控终端通过应用服务器获得视频数据并解码显示。实现与监控现场设备的音频对讲。报警解决终端通过应用服务器接受报警信息，显示报警相关的数据，实现对报警点的视频监控及音频对讲。电子地图显示方式的分控终端可以与普通的分控终端结合使用。数字矩阵系统及其控制终端该两部分硬件结合起来实现数字矩阵的功能，涉及控制功能和显示功能。带转发功能的目录服务器由一个 PC 服务器来实现。假如系统中只有一个应用服务器则不需要该服务器，只有系统中存在两个或两个以上的应用服务器时，才需要该服务器。市级管理中心系统功能市级管理中心系统功能的实现依赖于网络数字视频监控系统平台软件 SMARTVISION 的区域管理中心软件系统来完毕。该软件由几个模块构成，重要涉及：流媒体转发服务器软件（安装在应用服务器中）带转发功能的目录服务器软件（安装在目录服务器中）设备管理及参数设立软件（安装在应用服务器中）分控应用软件电子地图监控应用软件中心报警解决软件数字矩阵软件应用服务器管理功能的实现应用服务器中安装流媒体转发服务器软件。软件的具体功能如下：服务器端管理软件操作界面图示设备管理功能，通过网络管理分布在整个监控网络的数字视频解决设备，涉及设备搜索定位、参数配置、参数修改、设备内核程序升级等。在同一个物理网络内，该模块可以搜索出网络中的数字视频编码设备，可以对设备进行参数配置，可以对设备进行内核程序升级。在广域网中，该模块提供手动添加设备的功能，可以将配置好 IP 地址的广域网中的设备添加到系统中，由系统统一管理；但是在这种模式下，不能对设备进行参数配置及更改，也不能做内核升级工作。录像功能，执行中心服务器端的录像任务，可设立定期录像、报警联动录像、移动检测录像，以及这三种录像模式的组合模式。其中，报警录象功能中的报警信号来源于硬件设备的 IO 输入或者从网络中传输来的专门的报警系统产生的报警联动信号。数据转发功能，执行数据转发任务，将数字音视频数据转发给来访问的客户端应用程序，将客户端应用程序发送过来的控制数据及音频数据转发给前端的数字音视频解决设备。系统日记功能，生成登录日记、警报日记和安全日记，用于记录系统发生的不同类型的事件，记录系统的操作以及运营情况，一旦系统发生故障，可作为查找故障因素的依据之一。其中的安全日记模块是专为系统的安全性设计的。用户管理功能 Smartvision通过安装在服务器的目录服务器软件模块和服务器端管理软件模块来实现用户管理功能。其中，目录服务器软件管理所有的用户权限，涉及用户对系统的访问权限、对前端设备的控制权限、对录象文献的查询权限等；而服务器端管理软件负责为系统用户建立帐户，通过IP地址限制，拒绝不在设定的IP范围内的客户端的访问请求等。服务器端的用户权限分为2级，即管理员、普通用户。针对系统中的用户，可以在服务器端由系统管理员给用户按照组的方式分派权限。 1）服务器端的管理员权限管理员拥有系统所有也许的操作及控制权限，涉及：设备管理权限，可以搜索设备、查看及修改设备配置参数录像设立及录像日程查看权限，可设立系统中的录像日程，可查看录像日程及回放录像浏览实时视频查看系统日记编辑电子地图设立系统的用户权限 2）服务器端的普通用户权限服务器端的普通用户权限涉及：查看设备参数信息查看录像日程信息浏览实时视频录像回放查看用户权限查看日记查看电子地图 3）客户端用户组权限 Smartvision对所有的客户端用户实行分组管理，所有客户端权限都是针对客户端用户组设立的，可以对不同的用户组分别设立权限。客户端用户组可以拥有下表所示的权限。序号权限具体操作 1 视频查看画面切换、翻页 2 视频操作删除选中/所有当前画面中的视频、在选中的无设备视频区域打开没有在当前画面显示的设备视频 3 轮巡设立开始/停止轮巡、设立轮巡时间 4 设备监听开/关设备监听 5 设备对讲开/关设备对讲 6 实时抓图实时抓图 7 本地录像开始/停止手动录像 8 录像检索录像检索、录像回放、回放时录像 9 云台控制云台控制，当优先级高的用户在控制云台时优先级低的用户将无法控制该云台 10 数字缩放数字缩放 11 警报解决接受服务器发送的警报信息 12 录像检索时段控制该组用户所能检索的特定期间段的录像电子地图管理功能该功能重要是在服务器端维护多级电子地图应用系统。重要功能如下： 1) 加载、更新和删除用作电子地图的图片文献。 2) 对监控系统的多个场景实行多级管理。 3) 管理和布置场景中的设备，生成可用于监控的电子地图。 4) 向所有客户端发布电子地图更新消息，向客户端转发电子地图数据。分控应用系统由分控计算机中安装分控应用软件来实现。实时显示前端视频功能，在权限许可的范围内，可实时显示监控网络内1~16路的视频图像，可以实现单画面、4画面、9画面、16画面分割显示；支持轮巡显示；支持手动翻页。实时显示前端视频功能图示实时视频本地录像功能，在权限许可的范围内，可将监控网络内的任意一路实时视频在客户端进行录像。实时图像抓拍功能，视频抓拍是一个用来实时拍摄影像的辅助功能，它将动态图象中的单帧图像以特定的图像格式保存下来。可以对任何一路摄像机的现场实时影像进行抓拍。假如要观看静态的影像画面，可以使用该功能。局部放大显示功能，在实时视频显示窗口的任意位置框定一个任意大小的矩形区域，并对该区域内的实时图像进行动态放大显示。显示控制功能，在权限许可的范围内，通过对前端云台和镜头的控制，改变摄像的方位、俯仰角度和焦距等；实时图像的OSD功能，在实时显示的视频图像上叠加字符。音频监听及对讲功能，客户端与前端设备之间可进行双向音频传输。客户端可以监听前端设备的音频，在权限许可的范围内，客户端可通过声卡将音频发送到前端的视频设备。局部放大显示功能图示录像查询及回放功能，在权限许可的范围内，查询及回放中心服务器中、前端嵌入式硬盘录像机中和客户端本地的录像文献，并可下载和转存嵌入式硬盘录像机中的录像文献。客户端应用程序提供灵活的录像查询方式（例如，按录像模式、准时间段、按录像通道等），可以准确、方便的定位录像文献。录像查询功能图示中心报警解决系统由服务器端软件和客户端应用软件联合完毕该功能。中心报警解决软件安装在服务器端，集中解决整个监控网络的报警事件。该软件模块从网络上接受整个监控网络的所有报警信号，并将所有的报警事件信息集中传输到报警解决终端，中心报警图像显示后可对图像进行控制。中心报警解决软件模块可以实现以下功能：定义报警事件，对整个监控网络中与报警布防相关联的前端设备进行编号列表，其中涉及前端报警设备的节点编号、节点名称、相关联的视频通道编号和相应的预置位等。划分报警优先级，为不同类型的报警事件设定优先级，例如为视频丢失报警、移动检测报警、外部输入报警设定不同的优先级。集中传输和解决报警信息，将所有的报警事件信息集中传输到报警解决终端，报警解决终端将报警事件信息按照事先定义的优先级排序解决。关联设立，通过设立，可分别将报警事件与电子地图关联、与视频通道关联、与摄像机的预置位关联。报中心报警解决软件操作见面图示数字矩阵系统中心监视墙显示控制系统大型的复杂网络监控系统通常需要配置大型的监视显示中心，数量众多的输入视频需要由中心监视墙显示控制系统来管理和控制。中心监视墙显示控制系统由视频解码系统、监视器和显示控制主机组成，它将网络上传送过来的音视频数据进行解码和显示调度，解码部分可以用专用的解码设备完毕，也可以采用PC进行软解码——也就是通过数字矩阵软件进行解码。采用数字矩阵软件的中心监视显示系统的重要功能特点：监控中心的显示由监视器墙组成，每个监视器均可实现多画面分割显示。监控中心的监视器墙的布局可由数字矩阵软件统一控制。可通过一台计算机控制所有的监视器墙上的监视器做画面切换、轮巡、控制前端视频。可通过软件匹配监视器墙的布局，对监视器墙进行灵活设立。显示控制过程： 1) 主控计算机给监视显示控制系统中的解码PC机分派需要解码的视频通道信息。 2) PC机按照其权限从系统的服务器中获得视频通道信息和显示画面信息； 3) 相应由主控计算机指定的视频通道，PC机从服务器获取该视频通道前端的编码设备编码压缩的实时视频数据或者录像数据； 4) PC机将压缩视频数据解码后显示； 5) PC 机接受数字矩阵控制软件的控制指令，来变换显示风格。采用数字矩阵软件的PC软解码中心监视显示系统有很强的适应性，易于实现多画面分割显示；数字矩阵软件可以兼容多家厂商的视频编码产品，可以随时跟随技术的发展对系统进行升级。中心解码器控制系统中心监视墙显示控制系统的解码功能也可以由专用的解码设备来实现。 Smartvision软件的中心解码器控制软件重要用于监视显示中心采用视频服务器解码器做硬件解码还原图像并在监视器上输出做电视墙的系统。中心解码器控制软件是一个客户端软件，重要功能如下：列表编码器列表解码器将解码器与编码器做绑定设立轮巡时间从系统服务器获得编码器的视频流数据转发给解码器自动按照设立好的时间表轮巡显示手动调整编码器和解码器的配置关系接受系统报警，联动显示显示控制过程： 1) 主控计算机从服务器获得监视显示系统需要显示的实时视频数据； 2) 主控计算机将实时视频数据按视频通道分派到各视频解码器，一路视频相应一路视频解码器输入端； 3) 视频解码器将压缩视频数据解码后，发送到其控制的监视器并显示。采用专用解码设备的中心监视显示系统，由于没有统一的视频编码标准，不同厂家的编码设备产生的视频编码数据，必须选用与编码设备相匹配的专用解码设备，系统的适应性和可升级能力会受到限制。此外，具有9画面以上多画面显示的解码器价格较高。电子地图显示功能按照一定的权限显示电子地图，电子地图中涉及了监控场景名称和该场景中的摄像设备。点击电子地图上分布的前端设备图标，即可显示该设备的实时视频。可以扩展成双屏显示功能，针对多级电子地图，一个屏幕显示电子地图，另一个屏幕显示该地图范围内的所有视频。电子地图显示功能图示目录服务器软件目录服务器软件是安装在服务器的Smartvision软件模块，提供系统总的目录服务，其重要功能涉及：目录服务器软件操作界面图示用户权限管理功能，管理所有的用户权限，涉及用户对系统的访问权限、对前端设备的控制权限、对录像文献的查询权限等。设备信息目录管理功能，管理和分派监控管理系统所有的设备信息。远程接入管理功能，提供用户对系统进行访问的统一入口。电子地图功能，显示和配置所有设备的电子地图。通过电子地图功能，可以便捷地将场景图片导入系统作为电子地图，通过拖放方式将镜头列表中的镜头图标摆放在场景中的任意位置，点击图标即可调出该镜头的视频图像。数据转发功能，将本区域应用服务器中的数据向上级区域中的应用服务器、客户端、目录服务器转发。市级管理中心所有应用之间的逻辑关系省级中心系统设计系统省级管理中心是基于市级管理中心系统建设的数字化的监控中心。重要实现对整个系统内的基层监控系统进行远程管理及监控。重要要实现的功能涉及： A、管理所管辖范围内的监控现场的设备 B、管理视频 C、远程监控 D、远程视频控制 E、远程对讲 F、中心电子地图显示 G、中心报警解决 H、中心数字矩阵解码显示 I、系统权限控制省管理中心的硬件构成及功能分控终端通过应用服务器获得视频数据并解码显示。实现与监控现场设备的音频对讲。报警解决终端通过应用服务器接受报警信息，显示报警相关的数据，实现对报警点的视频监控及音频对讲。电子地图显示方式的分控终端可以与普通的分控终端结合使用。数字矩阵系统及其控制终端该两部分硬件结合起来实现数字矩阵的功能，涉及控制功能和显示功能。带转发功能的目录服务器由一个 PC 服务器来实现。重要功能是整个系统的目录服务，该服务是基于区域监控中心的目录服务器基础上建立起来的应用。总管理中心系统功能管理中心系统功能的实现依赖于网络数字视频监控系统平台软件 SMARTVISION 的管理中心软件系统来完毕。该软件由几个模块构成，重要涉及：带转发功能的目录服务器软件（安装在目录服务器中）设备管理及参数设立软件（以客户端的形式安装在客户端应用中）分控应用软件电子地图监控应用软件中心报警解决软件数字矩阵软件总中心中安装的软件中，所有的功能都和区域管理中心的软件相同，不同的是系统配置及逻辑关系。总中心各个应用之间的逻辑关系设备选择及软件系统选择数字视频服务器参数软件系统介绍 SmartVision网络监控管理系统监控系统的数字化、智能化、网络化和集成化是安防行业发展的必然趋势，SmartVision网络监控管理系统软件是一套满足用户对数字化安防网络管理需求的网络监控系统管理平台软件，是由深圳市成朗科技有限公司开发的，并拥有自主版权。 Smartvision网络监控管理系统集先进的管理、灵活的时间计划、快速的搜索、分析以及与其它系统集成等完整功能于一体，是一套功能完善而稳定的网络监控管理系统平台软件。Smartvision可以适合多种应用环境下的网络监控系统的需要——从简朴的小型监控系统，到分散的、多服务器的、多监控点的、大型复杂网络监控系统。Smartvision可以管理不限数量的摄像机、多服务器和多监控点，内置大量的网络视频设备和计算机硬件设备接口，使系统易于升级和扩展。 Smartvision网络监控管理系统的重要特点：采用视频解决设备分散安装集中管理的模式支持多个监控中心和多个分控点分别监看和控制的模式可以同时支持多达每台服务器100路视频的实时传输、实时监视和中心录像提供完善的用户权限管理功能提供用户统一的访问入口提供专用客户端应用软件和基于IE浏览器两种接入系统的途径提供灵活的录像及其查询模式提供电子地图功能，将视频、地图、报警联系起来综合解决具有开放性，可以与其它系统通过网络互联 SmartVision网络监控管理系统软件可以兼容多种类型的视频编解码产品，为工控式硬盘录像机、嵌入式数字硬盘录像机（DVR）、数字视频服务器(DVS)等不同类型的视频监控产品提供一个统一的控制和管理平台。兼容性，Smartvision网络监控管理系统软件兼容国内主流生产厂家的IP视频产品，因此，用户可以选择自己想要的硬件产品，或者组合使用不同厂家的硬件产品。灵活性，Smartvision网络监控管理系统软件可以同时支持视频服务器（DVS）、嵌入式硬盘录像机（DVR）、工控式硬盘录像机等多种类型的IP视频产品，从而可以根据用户的实际需要，灵活地形成中心集中录像存储和集中管理、分布式录像存储和集中管理等多层次的、多样化的视频监控组网方案。可靠性，Smartvision网络监控管理系统软件已经实际应用于金融、交通、教育、环保、电力、公共安全等行业，用户遍布全国各地。监控网络规模从视频数量在80路以下的小型监控系统，到视频数量在300路以上的多服务器、多监控点的大型复杂监控系统；有用标准局域网组建的监控系统，也有通过无线通信网络组建的广域网监控系统。 SmartVision网络监控管理系统软件构成基本配置目录服务器软件服务器端管理软件客户端应用程序录象文献播放软件中心集中报警器解决软件可选配置数字矩阵软件（中心监视墙显示控制软件）中心解码器控制软件基于服务器的应用软件开发包功能特点目录服务器软件该软件提供系统总的目录服务，所有的用户端访问都通过该服务器软件进行，该软件管理整个系统的用户权限，维护整个系统中的设备信息。负责整个系统中的数据流转发或者分流。服务器端管理软件支持单服务器、双服务器（热备）、多服务器等多种应用模式，支持双网卡、大数据量应用；内置了大量的外设支持接口程序和多种通讯协议。SmartVision支持18种RS485接口控制协议，可以与市场上多种主流解码器通讯；通过DVR、DVS等前端设备的RS232串口，SmartVision可以控制视频矩阵、画面分割器等设备，还可以将RS232作为透明串口传输数据。设备管理功能 a) 设备搜索通过发送广播包的方式，快速搜索出所有连接在同一物理网络中的数字视频设备；通过统一的图形界面，完毕设备参数的设立；同时，可以及时发现网络中工作状态不正常的设备。 b) 设备参数设立对监控网络中的数字视频设备进行以下远程操作： - 数字视频设备的网络参数、视频参数、音频参数、串口通讯参数、I/O控制参数的设立； - 监控场合名称的录入，水印文字内容的录入、水印亮度及位置的设定； - 摄像机信息、镜头信息、云台信息和解码器信息的录入。 c) 设备与数据库关联对于可以自动搜索到的网络数字视频设备，可以直接将设备添加到数据库中，进行管理和维护。对于分布在网络中跨路由器的数字视频设备，无法运用运用广播方式搜索，为此，管理程序提供手动添加方式，将网络中存在的数字视频设备的IP地址添加进数据库，在添加之前，管理程序会运用点对点的搜索方式，确认已经安装在网络中的已知 IP 地址的数字视频设备。 d) 编码解码设备编组该功能将编码设备和解码设备进行绑定；该功能为将编码数据转发给解码设备提供基础，为做中心监视墙的系统提供基础。一般是将几个编码设备按照一定的时间序列与指定的解码设备进行绑定，这样服务器软件可以按照设定的时间规律将一组编码设备的编码数据按照设定的时间序列转发给解码设备进行解码显示。中心录像功能支持定期录像、I/O 触发报警录像、移动检测录像方式中的任一种录像方式；支持多种录像方式组合的设定。用户管理功能为系统用户建立帐户，可以设立管理员、普通用户和客户组三种类型的服务器操作人员权限。通过 IP 地址限制，可以拒绝不在设定的 IP 范围内的客户端的访问请求。通讯管理功能系统运营时显示在线用户列表，选定某用户时，显示该用户的通讯状况；系统管理员可根据网络通讯资源状况，限制使用人数和人员。日记管理功能系统日记：提供基本的系统日记。操作日记：记录系统登录日记、录像删除日记、客户端访问日记。辅助功能 a) 云台协议添加用户可以在程序中自主添加云台控制协议。 b) 透明串口操作可以通过前端的数字视频设备接受与之相连接的其它设备的串口数据并进行转发。 c) 移动检测设立可在系统中设立图象移动检测的范围和灵敏度。 d) 视频丢失检测提供设备的视频丢失报警信息。 e) 设备断线检测服务器端管理程序会积极检测前端设备的网络连接状态。当设备网络连接出现故障的时候系统会及时反馈。 f) 报警联动及报警布防设立通过设立报警端口的解决方式，实现报警联动。通过设立报警端口接受到的报警信息的解决方式、和云台预置位综合解决方式来实现报警布防。电子地图功能通过电子地图功能，可以便捷地将场景图片导入系统作为电子地图，通过拖放方式将镜头列表中的镜头图标摆放在场景中的任意位置，点击图表即可调出该镜头的图像。网络数据接受及转发功能该功能模块提供了进行录像、网络监控以及数据远程传输的必要条件。一方面，在该应用程序模块中会启动一些线程将网络上不同的端口送过来的视频、音频以及其他的数据进行接受、分类、缓存；对需要录像的音视频数据进行录像，对需要转发给客户端应用程序的数据进行转发。数据的转发涉及两种模式，一种是在本地局域网内部的转发功能，直接将数据流转发给来请求的客户端应用；此外是针对广域网的类似于代理服务器方式的转发，在比较大的系统中会用到这种模式。客户端应用程序客户端权限管理不同的客户可以浏览权限范围内的不同的镜头组；不同的客户可以对同组的镜头拥有不同的操作权限；同等操作权限的不同的客户有不同的优先级。实时显示功能客户端软件支持实时浏览，支持1、4、9 、16画面分割浏览；支持轮跳；支持手动翻页。在多画面中选中某一画面时，可以对该画面色彩进行调节（亮度、对比度、色调、饱和度）；控制云台和电动镜头；可以控制音频的输入、输出，实现监听和对讲。录像回放功能在权限许可的范围内，可在客户端对服务器中的录像资料进行回放；对 DVR系统来说，可以通过客户端直接回放 DVR 中的录像数据。报警解决功能通过报警接受及显示窗口接受报警信号，并逐个解决。客户端收到报警信号后会积极弹出报警相关的镜头的视频，并且将相关的解决人员的信息也显示出来。双向音频功能客户端软件与前端的编码设备可进行双向音频传输。客户端可以监听前端设备的音频，在权限允许的情况下，客户端可通过声卡将音频发送到前端设备。视频抓拍功能视频抓拍是一个实时拍摄影像的辅助功能，它将动态图象中的单帧图像以特定的图像格式保存下来，假如要观看静态的影像画面，就可以使用该功能，它可以对任何一支摄像机的现场实时影像进行快照。客户端可以抓拍实时图象；客户端可以对正在播放的实时图象进行录像。客户端电子地图客户端支持分层的电子地图功能。录象文献回放软件该软件为用户提供方便的录象文献回放工具。 - 可进行单画面回放 - 可进行四画面回放 - 可进行回放再录象（录象文献编辑） - 回放中抓拍 - 回放中局部电子放大 - 支持常用的快进慢放等回放操作 - 支持多文献连续播放中心报警解决软件中心报警解决软件集中解决整个监控网络的报警事件。该软件模块从网络上接受整个监控网络的所有报警信号，并将所有的报警事件信息集中传输到报警解决终端，中心报警图像显示后可对图像进行控制。中心监视墙显示控制软件中心监视墙显示控制系统由视频解码器、监视器和显示控制主机组成，它将网络上传送过来的音视频数据进行解码和显示调度，解码部分可以用专用的解码设备完毕，也可以采用PC进行软解码。显示控制主机实现以下功能：镜头分组：可设定多个镜头组，并编辑每个镜头组内镜头的组成；显示调度：将选定的镜头组的图像显示到指定的监视器；切换控制：设定镜头组切换时间和顺序，可以设定多个预置位，有I/O信号输入时，可以迅速切换到预置位，可同时设立进行录像。中心解码器控制软件中心监视墙显示控制系统的解码功能也可以由专用的解码设备来实现。 Smartvision软件的中心解码器控制软件重要用于监视显示中心采用视频服务器解码器做硬件解码还原图像并在监视器上输出做电视墙的系统。网络带宽方面的考虑加油站监控现场与市级管理中心之间通过电信 ADSL 互联，每个监控现场需要的带宽为 500K 。区域监控中心每个应用服务器的带宽按照连接视频的数量来考虑，极限情况为 80 路视频，那么每个服务器需要的带宽为40M。区域监控中心与总中心之间建议采用专线连接，可以考虑租用光纤线路，带宽不是问题。系统配置清单加油站现场监控系统数字视频服务器一台摄象机一台 ADSL 拨号路由一台市级管理中心应用服务器按照系统实际容量开考虑配置的数量。计算方式如下。一个应用服务器可管理80路视频数据，需要的应用服务器数量是 80 的倍数。产品选择主流的 PC 服务器设备，配置方面要满足： CPU 支持扩展双 CPU ，目前使用单 CPU ，CPU 主频2.8 G 以上硬盘43G SCSI 操作系统 WINDOW2023/2023 内存 1G 支持双千兆网卡存储设备采用 NAS 系统，与应用服务器数量相同，每个应用服务器挂接一个 NAS，容量计算方式可以按照如下思绪进行：每路视频每小时的存储容量为 200MB。存储设备 NAS 主机整体的价位需要考虑存储容量，综合硬盘使用数量统一考虑。目录服务器在系统中，当应用服务器数量是2个或2个以上的情况下，需要配置一个目录服务器。产品选择主流的 PC 服务器设备，配置方面要满足： CPU 支持扩展双 CPU ，目前使用单 CPU ，CPU 主频2.8 G 以上硬盘43G SCSI 操作系统 WINDOW2023/2023 数据库系统采用 SQL DESKTOP 版本免费数据库内存 1G 支持双千兆网卡分控客户端若干台，采用主流 PC 机，独立显卡。报警解决客户端一台，采用主流PC机，独立显卡。电子地图显示方式分控一台，采用主流PC机器，独立显卡。电视墙控制及显示系统与系统需要的电视墙规模有关，一个监视器需要连接一个数字视频服务器解码器，同时用一台 PC 机实现总控。系统的成本构成重要涉及几部分：总控 PC 一台监视器若干台与监视器等数量的数字视频服务器解码器若干台系统管理软件省级监控中心配置目录服务器在系统中，当应用服务器数量是2个或2个以上的情况下，需要配置一个目录服务器。产品选择主流的 PC 服务器设备，配置方面要满足： CPU 支持扩展双 CPU ，目前使用单 CPU ，CPU 主频2.8 G 以上硬盘43G SCSI 操作系统 WINDOW2023/2023 数据库系统采用 SQL DESKTOP 版本免费数据库内存 1G 支持双千兆网卡分控客户端若干台，采用主流 PC 机，独立显卡。报警解决客户端一台，采用主流PC机，独立显卡。电子地图显示方式分控一台，采用主流PC机器，独立显卡。电视墙控制及显示系统与系统需要的电视墙规模有关，一个监视器需要连接一个数字视频服务器解码器，同时用一台 PC 机实现总控。系统的成本构成重要涉及几部分：总控 PC 一台监视器若干台与监视器等数量的数字视频服务器解码器若干台软件系统价格
