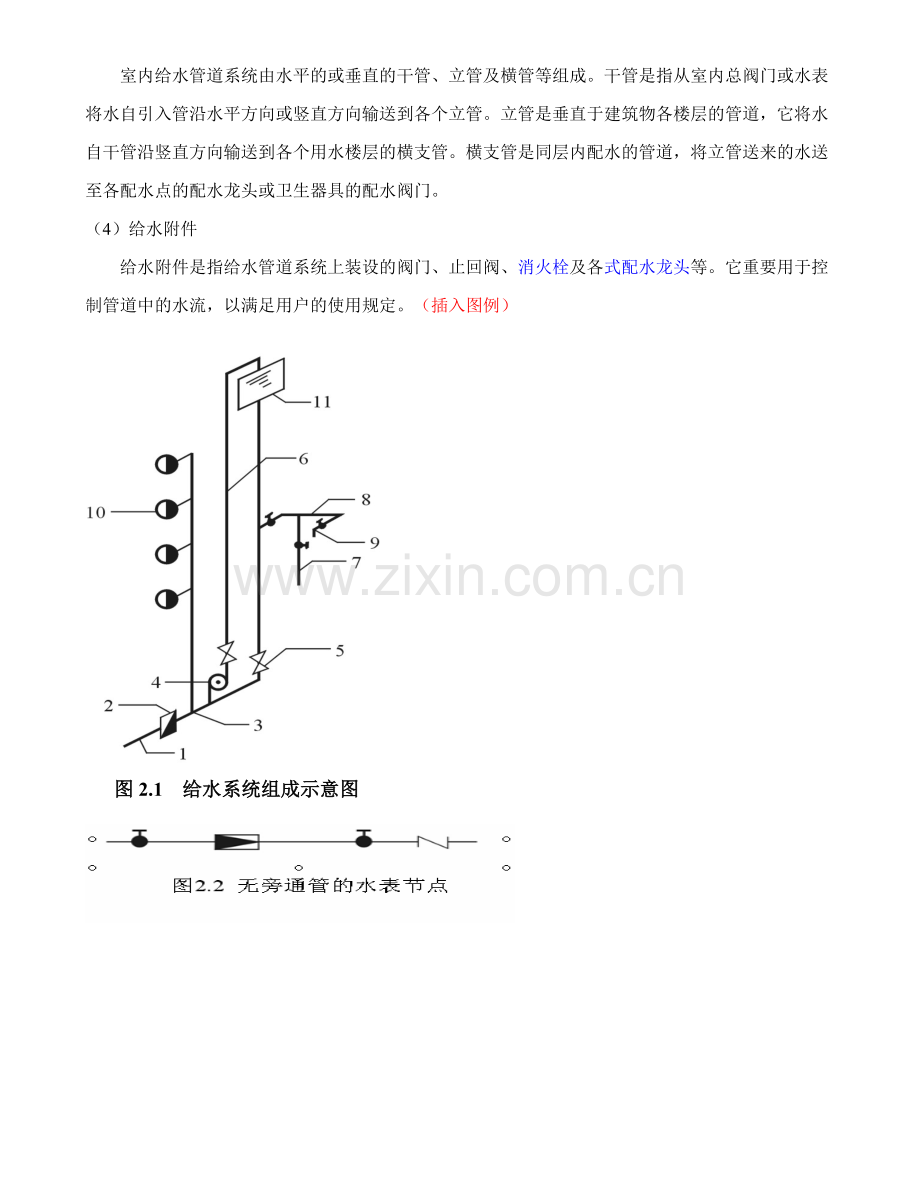

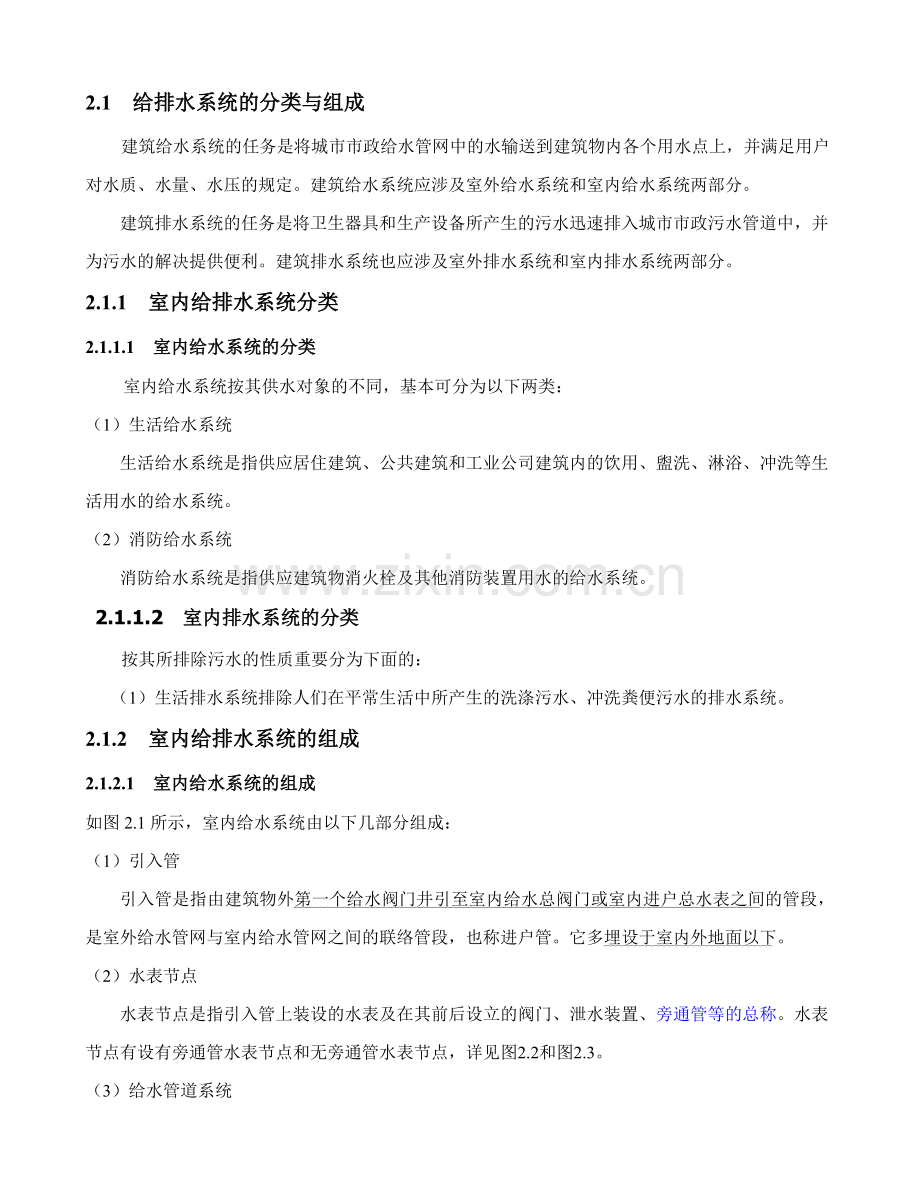

2.1 给排水系统的分类与组成 建筑给水系统的任务是将城市市政给水管网中的水输送到建筑物内各个用水点上，并满足用户对水质、水量、水压的规定。建筑给水系统应涉及室外给水系统和室内给水系统两部分。 建筑排水系统的任务是将卫生器具和生产设备所产生的污水迅速排入城市市政污水管道中，并为污水的解决提供便利。建筑排水系统也应涉及室外排水系统和室内排水系统两部分。 2.1.1 室内给排水系统分类2.1.1.1 室内给水系统的分类 室内给水系统按其供水对象的不同，基本可分为以下两类：（1）生活给水系统生活给水系统是指供应居住建筑、公共建筑和工业公司建筑内的饮用、盥洗、淋浴、冲洗等生活用水的给水系统。（2）消防给水系统 消防给水系统是指供应建筑物消火栓及其他消防装置用水的给水系统。 2.1.1.2 室内排水系统的分类 按其所排除污水的性质重要分为下面的： （1）生活排水系统排除人们在平常生活中所产生的洗涤污水、冲洗粪便污水的排水系统。2.1.2 室内给排水系统的组成2.1.2.1 室内给水系统的组成如图2.1所示，室内给水系统由以下几部分组成：（1）引入管 引入管是指由建筑物外第一个给水阀门井引至室内给水总阀门或室内进户总水表之间的管段，是室外给水管网与室内给水管网之间的联络管段，也称进户管。它多埋设于室内外地面以下。（2）水表节点 水表节点是指引入管上装设的水表及在其前后设立的阀门、泄水装置、旁通管等的总称。水表节点有设有旁通管水表节点和无旁通管水表节点，详见图2.2和图2.3。（3）给水管道系统 室内给水管道系统由水平的或垂直的干管、立管及横管等组成。干管是指从室内总阀门或水表将水自引入管沿水平方向或竖直方向输送到各个立管。立管是垂直于建筑物各楼层的管道，它将水自干管沿竖直方向输送到各个用水楼层的横支管。横支管是同层内配水的管道，将立管送来的水送至各配水点的配水龙头或卫生器具的配水阀门。 （4）给水附件 给水附件是指给水管道系统上装设的阀门、止回阀、消火栓及各式配水龙头等。它重要用于控制管道中的水流，以满足用户的使用规定。（插入图例）图2.1 给水系统组成示意图 2.1.2.2 室内排水系统的组成 如图2.4所示，室内排水系统由以下几部分组成：（1）污水收集设备 常见的污水收集设备重要为卫生器具。按其用途可分为便溺类用卫生器具、盥洗及淋浴用的卫生器具、洗涤用的卫生器具、地漏等。（2）排水管道系统 它重要由排水干管、排水横管、排水支管组成。 （3）通气装置 通气装置通常由通气管、透气帽等组成。一般建筑物内只设普通通气管，即排水立管向上延伸出建筑物屋面。透气帽设立在通气管顶端，防止杂物落入管中。（4）清通设备 清通设备重要有检查口、清扫口及检查井等。清扫口的重要形式有两种，即地面清扫口和横管丝堵清扫口。 （5）排水管附件 重要有排水栓、存水弯等。排水栓一般设在盥洗槽、污水盆的下水口处，防止大颗粒的污染物堵塞管道。存水弯一般设在排水支立管上，防止管道内的污浊空气进入室内。2.1.3 室内给排水管道的布置与敷设2.1.3.1 室内给水管道的布置室内给水管道的布置原则是力求管线最短，阀件最少，敷设简便。 给水引入管通常埋地敷设，引入管穿越承重墙时，应注意保护管道。若穿越基础埋设较浅，则管道可以从基础底部穿过（如图2.5所示）；若穿越基础埋设较深，则管道穿越承重墙或基础本体（如图2.6所示），此时承重墙或基础上应预留直径大于引入管直径200mm的孔洞。 室内管道的敷设分为明装和暗装两种方式。 明装即给水管道沿建筑物的墙、梁、柱等的表面裸露装设。管道与建筑物表面的距离以可以进行施工、维修即可。 暗装即将给水管道敷设在室内的天花板下或吊顶内，或是在管道井、管槽、管沟内隐蔽敷设。 2.1.3.2 室内排水管道的布置 排水横支管的布置，是根据卫生器具的布置和排水管道布置的规定而定，底层直接埋设于地下，深度不小于0.50m，楼层一般悬吊在楼板下0.350.50 m或吊顶内。排水立管一般沿墙角明装，距墙面5cm，立管每层距地面1.6m处设立管支架一个。排出管是直接埋于地下或悬吊于地下室顶下。通气管一般伸出（不上人）屋面，其高度一般为0.7m；出（上人）屋面其高度一般不低于2.2m。 2.1.4.1 阀门1. 阀门的分类（1）截止阀 截止阀重要用于DN50的冷热水及高压蒸汽管路中。它内部严密可靠，但水流阻力大，安装有方向性。（2）止回阀 止回阀又称为逆止阀或单向阀，它是运用流体介质的压力自行启动，阻止流体介质逆向流动的阀门。2.1.4.2 法兰在给排水、采暖、煤气及工业管道安装工程中，一些管道采用法兰连接。 法兰按照材质可分为铸铁法兰、钢制法兰、塑料法兰等。 按照表面形式分为光滑面法兰、凹凸面法兰。 按照法兰与管道的连接形式分为焊接法兰、螺纹法兰等。 （1）平焊钢法兰一般用于给排水、采暖、煤气工程中经常需要拆卸或检修处的连接件。 （2）在给排水和采暖工程中，有些管道的端头需要封堵时，一般采用法兰盖进行封堵。 （3）连接螺栓一般用于两片法兰之间的连接，它涉及螺栓、螺母、垫圈等。 2.1.4.3 管件1. 螺纹连接管件 在一般的给排水和采暖工程中，采用螺纹连接管道的管件分为镀锌和不镀锌两种，如图2.8所示。 常用的管件有管箍、活接头、弯头、三通、四通、补心、根母、异径（变径）管、丝（管）堵等。管件的规格和管道的规格是一致的，以公称直径表达。2. 焊接连接管件 在焊接钢管和无缝钢管的安装中，经常要根据现场情况制作一些钢制管件。 制作方法有压制法和焊接法两种。 在给排水和采暖工程中经常采用压制弯头作为管道转弯的连接件。3.铸铁管件 铸铁给水管的安装，分为承插法和法兰连接法两种，一般承插连接用石棉水泥打口，重要管件有异径管、弯头、三通、四通等。 铸铁排水管的安装，一般采用承插连接，用石棉水泥打口，如图2.9所示。重要管件有弯曲管、90弯头、45弯头、90三通、45三通、正四通、P型存水弯、S型存水弯等。 4.铝塑复合管件 常用的铝塑复合管件有异径弯头、等径和异径三通、内外牙直通、内外牙弯头。 2.1.4.5 卫生洁具 卫生洁具是指厨房、卫生间内的盥洗设施。它涉及洗涤盆、洗澡盆、淋浴器、洗脸盆、大便器（坐便、蹲便）、小便器、化验盆以及冲洗水箱、水龙头、排水栓、地漏等。1. 浴盆 浴盆按材质可分为铸铁搪瓷浴盆、钢板搪瓷浴盆、亚克力浴盆、玻璃钢浴盆等，规格为10801700 mm不等。浴盆由盆体、供水管、控制混合水龙头、存水弯等组成。 浴盆供水：由设立的冷水和热水管道经混合水龙头调整为适宜的水温流入浴盆内，或经淋浴管道进入淋浴喷头。 浴盆排水：浴盆内的水经排水栓引出的短管与室内排水管道相连接。 图2.10所示为浴盆安装示意图。2. 洗面（脸）盆 目前广泛采用的洗面盆有台式和柱式两种。 台式洗面（脸）盆一般由大理石、人造大理石、花岗岩等为台面，固定于焊接支架上。尚有一种亚克力整体洗面（脸）盆（盆与台面为整体）。 柱式洗面（脸）盆是由盆体和柱体两部分组成。 洗面（脸）盆一般由冷热水管道供水，冷热水管道将水送至盆体上方的调节水龙头。 洗面盆的水龙头品种繁多，按照功能可分为旋转式、旋钮式、感应式等。 排水部分由排水栓、存水弯流入室内排水管道。 图2.11所示为洗面（脸）盆安装示意图。3.大便器 大便器分为坐式大便器和蹲式大便器两种。 坐式大便器由坐便池和冲洗水箱组成。按其结构形式分为联体低水箱坐便器、分体式坐便器。图2.12所示为坐式低水箱大便器安装示意图。 蹲式大便器由蹲便池和冲洗部分组成。冲洗部分分为高位水箱冲洗设备和冲洗阀冲洗设备两种。 图2.13所示为直接冲洗蹲式大便器安装示意图。图2.14所示为高水箱蹲式大便器的安装示意图。4. 小便器 小便器按照安装方式和形状分为平面小便器、三角小便器、立式小便器、挂式小便器和小便槽等数种 排水方式：经小便器排水栓和存水弯排入室内排水管道中。 排水方式：排水一般经槽底的专门排水栓或地漏排入室内排水管道中。 图2.15所示为挂式小便器安装示意图。图2.16所示为立式小便器安装示意图。图2.17所示为小便槽安装示意图。5.洗涤盆 目前经常采用的洗涤盆有不锈钢和白色陶瓷制品。 供水方式：洗涤盆一般仅设立冷水管，而目前家庭和酒店、宾馆等场合均设立了热水管道，经水龙头供洗涤用冷热水。水嘴已向高档发展，有转脖式水嘴、旋钮式水嘴、压力长颈式水嘴等。 排水方式：污水经排水栓、存水弯排入室内排水管道中。 6.地漏 地漏一般设立在厨房、厕所、盥洗室、浴室、洗衣房及工厂车间，以及其他需要从地面上排除污水的房间内。地漏在排水口处盖有篦子，用以阻止杂物落入管道内。其自身带有水封，不需要存水弯即可直接与室内排水管道连接。 地漏按材质分为铜地漏、铸铁地漏、不锈钢地漏、塑料地漏等多种。7. 排水栓 为防止污物进入排水管道，导致管道堵塞，在洗脸盆、浴盆、污水池、洗涤盆等卫生器具与存水弯之间需设立排水栓。常用的排水栓规格有DN32、DN40、DN50等。 2.2 给排水工程施工图的识读2.2.1 给排水施工图常用的图例2.2.2 给排水施工图简介2.2.2.1 给排水施工图的组成及内容 室内给排水施工图通常由施工及设计说明、施工平面图（总平面图或底层平面图、标准层平面图、顶层平面图）、给水系统图和排水系统图、大样图或详图及标准图组成。 （1）施工及设计说明重要涉及工程概况、所用材料品种及规定、工程做法、卫生器具种类和型号等内容。 （2）施工平面图表白了各种用水设备平面位置、管道的平面布置和立管位置与编号，在底层平面图中还应涉及给水引入管和排水排出管的位置、水表节点等内容。 （3）系统图重要表白管道的空间走向，各种水平管道的安装高度，阀门的安装位置，管径的变化情况，管道与卫生器具的连接方式，以及地漏和清扫口位置等内容。 （4）通过以上图纸和说明还无法表达清楚的管道节点构造、卫生器具和设备的安装图等需要用大样图或详图及标准图来表达。2.2.2.2 给排水施工图的表达 （1）管道在平面图上的表达：各种水、卫、暖管道的平面图，一般要把该楼层地面以上和楼板以下的所有管道都表达在该层建筑平面图上，对于底层还要把地沟内的管道表达出来。按具体情况用如图2.18所示的方法表达。 （2）管道在系统图上的表达：室内管道系统图重要是反映管道在室内空间的走向和标高位置。 （3）管道标高的表达：管道的标高符号一般标注在管道的起点或终点，标高的数字对于给水管道、采暖管道是指管道中心处的位置相对于0.000的高度；对于排水管道通常是指管子内底的相对标高。标高的单位是米。 （4）管道坡度的表达：管道的坡度符号可标注在管子的上方或下方，其箭头所指的一端是管子较低一端，一般表达为i=。如i=0.005表白管道的坡度为千分之五。 （5）管道直径的表达：管道直径一般用公称直径标注，一段管子的直径一般标注在该段管子的两端，而中间不再标注，如图2.19所示。2.2.3 给排水施工图的识读 识读给排水施工图时，应一方面查看设计及施工说明，明确设计规定，然后将给水和排水分开阅读，把平面图和系统图对照起来看，最后阅读详图和标准图。2.2.3.1 给排水施工平面图识读 给排水施工平面图是给排水施工图纸中最基本和最重要的图，它重要表白给排水管道和卫生器具等的平面布置。识读图时应注意弄清以下内容： （1）明确卫生器具和用水设备的类型、数量、安装位置、接管方式。 （2）明确给水引入管和污水排出管的平面走向、位置。 （3）明确给排水干管、立管、横管、支管的平面位置与走向。 （4）明确水表、消火栓等的型号、安装方式2.2.3.2 给排水施工系统图的识读 给排水管道系统图重要表达管道系统的空间走向。 在给水系统图上，一般不画出卫生器具，只用图例符号画出水龙头、淋浴器喷头、冲洗水箱等。 在排水系统图上，也不画出重要卫生器具，只画出卫生器具下的存水弯或排水支管。 识读给排水系统图时要重点掌握以下内容： （1）明确各部分给水管道的空间走向、标高、管道直径及其变化情况，阀门的设立位置和规格、数量。 （2）明确各部分排水管道的空间走向、管路分支情况、管道直径及其变化情况，弄清横管的坡度、管道各部分的标高、存水弯的形式、清通设施的设立情况。2.2.3.3 给排水施工详图的识读给排水工程施工详图重要有水表节点图、卫生器具安装图、管道支架安装图等。有的详图选用标准图和通用图时，还需查阅相应标准图和通用图。识读详图时重点掌握其所涉及的设备、各部分的起止范围。 2.3 给排水施工图的工程量计算2.3.1 室内给排水工程管道安装工程量计算1.管道安装工程量计算规则 各种管道均以施工图所示中心线长度，以“米”为单位计量，不得扣除各种阀门、管件所占长度。 （1）给排水工程量计算时，要区别管道的材质品种、管径规格、管道的连接方式以及安装部位，分别列项计算。 （2）连接管道的管件、阀门（涉及减压阀、疏水器、水表、伸缩器、除污器等）所占长度均不得扣除。 （3）在计算室内给排水工程量时，应先记录各种卫生器具的制作与安装的组数、个数、台数。 （4）给水管道工程量计算 计算给水管道安装长度时，要将钢管、铸铁管及钢管中的镀锌管、非镀锌管分开计算。为了便于以后计算刷油工程量，要将各种管材的管道按埋地、走地沟、明装分开计算。 水平管道的长度要尽量按平面图上所注尺寸计算。 计算各种规格管道长度时，要注意管道安装的变径点。 为了清楚地算出和复核各部分管道长度，计算给水管道延长米时，给水立管要编号。（5）排水管道工程量计算 计算室内排水管道安装工程量时，一方面弄清卫生器具成组安装中涉及了哪部分排水管道，然后按排水立管的编号或排出管的编号顺序，先计算各排出管、立管长度，再计算各立管或排出管上的横管、横支管、立支管的长度。 排出管安装长度的计算 排出管的安装长度应计算至室外第一个检查井。 排水立管的安装长度计算 排水立管的安装长度计算方法是先看立管有无变径。当有变径时，先拟定变径点的位置，然后按排水系统图上的标高计算各段立管的长度。排水横支管及横管的长度 排水横管的长度应按平面图上所标注的尺寸进行计算，或直接从平面图上度量。对于横支管长度，平面图不一定能准确地反映出来，因此，应按卫生器具安装详图或标准图上的尺寸计算。 排水立支管的安装长度计算 排水立支管是指卫生器具下面除去卫生器具成组安装已涉及的排水管部分所剩余的排水短立管的长度。排水立支管的长度应按其上下端高差计算，即按卫生器具与排水管道分界点处的标高与排水横管标高的差进行计算，当施工图所标注的尺寸不全时，可按实际情况进行计算。 注：给水管道室内外的界线划分：给水以建筑物外墙皮1.5m为界，入口处设阀门的以阀门（第一个排水检查井）为界。与市政给水管道的界线划分应以水表井为界；无水表井的，应以与市政给水管道碰头点为界；（污水同给水）2.套管的制作与安装工程量 给排水工程中管道在穿越建筑物基础、楼板、墙体时，应设立套管。 钢管穿越建筑物基础、防水墙体顶板时，应做防水套管，其直径应比管道的公称直径大两个号，执行第六册工业管道工程第八章相应的子目。计量单位为“个”。 钢管穿越楼板时，应设立钢套管，其直径应比管道的公称直径大两个号，套管顶部高出地面20mm，套管底部与楼板底面相平，套管与管道之间填封密封膏。钢套管的制作与安装计量单位为“个”。 穿越墙体及楼板的镀锌铁皮套管，其安装已涉及在管道安装定额中，不得另行计算，其制作以“个”为计量单位。3.管道冲洗、消毒、压力实验 均按管道公称直径分档，以长度“米”为计量单位，不得扣除阀门、管件所占长度。 管道安装项目中已涉及了压力实验，一般不得执行该项目。只有当碰到特殊情况，停工时间较长后再进行安装，或有特殊规定需进行二次打压实验时，才可执行该项目。4.除锈刷油 (1)除锈工程量的计算钢管除锈工程量的计算：按管道表面展开面积计算工程量。表面展开面积可用下式进行计算， S=LD铸铁管道除锈工程量的计算：按管道表面展开面积计算工程量。表面展开面积可用下式进行计算： S=LD+承口展开面积 S=1.2LD(2)刷油工程量的计算刷油漆工程一般有底漆和面漆的区别，其刷漆的遍数、种类、颜色等需根据设计图纸的规定拟定。 管道刷油工程量的计算：管道刷油工程按管道的表面展开面积计算，工程量的计算与除锈工程量的计算相同。2.3.2 管道支架的制作与安装工程量 管道支架的制作与安装只需计算室内给水管支架的制作与安装，由于铸铁排水管、雨水管、塑料排水管的安装均已涉及了管卡、托架、吊架等支架的制作与安装。 管道支架的计量单位为公斤（kg）。 计算管道支架的制作与安装重量时，一方面要弄清支架架设的部位（支架的种类），各类支架的数量，以及每个支架的重量。（1）支架数量的计算 支架的个数=某规格的管道长度该规格管道支架的间距 计算的得数有小数时就进1取整。（2）管道支架的间距 管道支架的间距可根据管道的公称直径、是否保温按1.5m、3m、6m计算（3）各种管道支架的重量沿墙安装的不保温水平管道托钩式支架如图2.20所示为沿墙托钩式支架的安装示意图。支架的规格、重量详见表2.10 (详见P43) 。混凝土墙、砖墙上的单管立式支架 图2.21所示为单管立式支架标准图（一）。安装在混凝土墙、砖墙上的单管立式支架（一）主材规格及重量详见表2.11(详见P44)。 图2.22所示为单管立式支架（二），它合用于固定立管的安装。支架规格、重量详见表2.12 (详见P45) 。沿墙安装的单管托架 图2.23所示为沿墙安装的单管托架，它合用于水平的固定支架。支架规格、重量详见表2.13 (详见P46) 。2.3.3 阀门、栓类水闰标尺的安装工程量 （1）各类阀门的安装不管型号如何，均以其连接方式和规格大小的不同分档次，以“个”为计量单位。 注：阀门与管道的连接方式有螺纹连接和法兰连接两种。 （2）法兰阀（带短管）安装，如接口材料不同时，可做调整。 各类阀门安装子目的定额基价中均未计入阀门自身的价格，应按定额含量将不同阀门的主材价值计入定额预算价格内。 （3）自动排气阀安装定额中已涉及了支架的制作与安装，不得另行计算。 （4）浮球阀定额中已涉及了连杆及浮球的安装，不得另行计算。 （5）室内消火栓不管明装、暗装、半暗装，按不同的公称直径，以“套”为计量单位，执行第七册相应的子目。 2.3.4 低压器具、水表组成的安装工程量 （1）如减压阀、疏水器设计组成与定额的组成不同时，阀门和压力表数量可按设计用量进行调整，其余不变。 注：减压阀安装按高压侧的直径计算。 （2）水表的组成与安装计量单位为“个”。按其连接方式和公称直径分档。 螺纹水表安装，定额中不仅涉及了水表自身的安装，并且涉及了水表前的一个螺纹闸阀的安装。 法兰水表的安装，预算定额中已涉及了阀门、止回阀和旁通管价格，如实际组成与标准图集不同时，阀门、止回阀可按实调整，其余不变。 2.3.5 卫生器具的制作与安装工程量1.盆类的安装 涉及浴盆、洗脸盆、洗手盆、洗涤盆等，一律按所用冷水、热水、盆的材质的不同分档次，以“组”为计量单位。（1）浴盆的安装 给水（冷水、热水）的分界点为水平管与支管的交接处，水平管的安装高度为750mm。若水平管的设计高度与标准图不符时，则需增长引下（上）管。该引下（上）管的长度计入室内给水管道的安装中。排水的分界点为排水管的存水弯处。 浴盆的未计价材料涉及浴盆本体、冷热水嘴或冷热水混合水嘴、排水配件、蛇形管带弯喷头、喷头卡架或喷头挂钩等。 浴盆支架及浴盆周边的砌砖、粘贴的瓷砖，应执行土建定额。（3）洗脸盆、洗手盆的安装 分界点的划分方法同浴盆，水平管的安装高度为530mm。 洗脸盆、洗手盆的未计价材料涉及盆具、开关铜活及排水配件、铜活等。（4）洗涤盆、污水盆的安装 分界点的划分方法同浴盆，水平管的安装高度为900mm。 安装工作涉及上下水管的连接、试水，安装洗涤盆、盆托架，不涉及地漏安装。 洗涤盆、污水盆的未计价材料涉及盆体、开关（水嘴）、排水弯管等。2.器具类的安装 器具类的安装涉及淋浴器、大便器、小便器、小便槽冲洗管的安装等内容。（1）淋浴器的安装 给水（冷水、热水）的分界点为水平管与支管的交接处，水平管的安装高度为1000mm。若水平管的设计高度与标准图不符时，则需增长引上管，该引上管的长度计入室内给水管道的安装中。（2）大便器、小便器的安装 大便器、小便器均以“套”为计量单位。小便槽冲洗管以“米”为计量单位。 蹲式大便器以冲洗设备分档。 坐式大便器安装的分界点同蹲式大便器，其水平管的安装高度为250mm 。 小便器的安装分界点同大便器，其水平管的高度为1200mm，自动冲洗水箱的水平管为2023mm。2.3.6 小型容器的制作与安装工程量 小型容器的制作与安装重要涉及各类水箱的制作与安装，但对于卫生器具上的水箱只有制作，其安装涉及在卫生器具安装中。1.钢板水箱的制作 钢板水箱制作的工程量计算，应按水箱的不同形式（圆形或矩形），区别每个水箱的重量，分别以公斤（kg）为计量单位。 大、小便槽冲洗水箱制作的工程量，应按大便槽或小便槽进行区别，分别以公斤(kg)为计量单位。2.钢板水箱的安装 钢板水箱安装的工程量，应按圆形水箱或矩形水箱，及水箱总容积（m3）进行区别，分别以“个”为计量单位。 各种水箱连接管的安装，在水箱制作与安装项目中均未涉及，应执行相应的管道安装项目。 2.4 消防水灭火系统简介 用水灭火一般有两种系统：一是人工喷水灭火系统，重要由消防管网和消火栓等组成；二是本节介绍的自动喷水灭火系统，它是由管网、报警装置、水流指示器、喷淋头、消防水泵等组成，如图2.25所示。2.4.1 水喷淋管网安装工程量 （1）水喷淋管道的安装：按设计图纸管道中心线的长度，以“米”为计量单位，不扣除阀门、管件及各种相关组合体所占的长度。 （2）管道材质：以镀锌钢管为主，DN100以下采用螺纹连接，DN100以上采用法兰连接。 （3）管道安装工作与第八篇一般生活用给水管道安装有所不同，工作有切管、套丝、安管件、调直，DN100以上涉及坡口、焊接、法兰连接。管网还涉及水压实验。 （4）用镀锌无缝钢管安装时仍使用镀锌钢管安装定额子目。因镀锌钢管用公称直径表达，而无缝钢管用外径表达，为了便于使用定额可按表2.17相应使用。 （5）设备及管道支架制作安装：用安装定额第七册相应子目，不得使用第八册相应子目。 （6）穿墙、穿楼板管道套管制作与安装：按“个”计算用第六册第八章相应子目。 2.4.2 水灭火系统管网水冲洗工程量 （1）水灭火系统管网水冲洗工程量，按管径不同分档，以“米”为计量单位。 （2）管网水冲洗工作涉及准备工具和材料、制作与堵盲板、装排水临时管线、通水冲洗。检查冲洗情况和清理现场等工作，均不得另列项计算。 （3）管网冲洗以水冲洗为准，若采用水压气动法冲洗，可按施工方案规定，另按实计算。 （4）水灭火管网冲洗只能采用第七册定额，不得使用第六册第六章“管道压力实验、吹扫与清洗”中“水冲洗”子目，也不能用第八册第一章的“管道消毒、冲洗”子目，由于它们所涉及的安装工作内容和规定有差异，故不能串用。2.4.3 水灭火系统组合件湿式报警装置安装工程量 （1）湿式报警装置安装，按公称直径分档，以“组”为计量单位。 （2）湿式报警装置的组成：该装置属成套供应产品。目前型号有ZSS型，它由湿式阀、蝶阀、装配管、供水压力表、装置压力表、实验阀、泄放实验管、实验管流量计、过滤器、延时器、水力警铃、报警截止阀、漏斗、压力开关等组成，如图2.26所示。 （3）报警装置是成套供应产品，现场不能加工。除法兰在现场焊接组对外，安装工作尚有部件外观检查、切管及开坡口、组件和管组对、焊法兰、紧螺栓、临时短管安拆、报警阀渗漏实验、整体组装配套、调试等。2.4.4 水灭火系统组合件喷淋头的安装工程量 （1）喷淋头安装不分型号、规格和类型，只按有吊顶与无吊顶分档，以“个”为计量单位。 （2）喷淋头构造及分类。喷淋头由喷头架、溅水盘等组成。常见的有易熔合金锁片支撑型与玻璃球支撑型。喷水口有堵水支撑的称闭式喷头，无堵水支撑的称开式喷头，以及水幕喷头。如按安装形式分，又可分为吊顶型与无吊顶型。 2.4.5 水灭火系统组合件水流指示器安装工程量 （1）水流指示器安装按公称直径分档，并按与管道连接的方式分档，以“个”为计量单位。 （2）水流指示器等的接线及校线计算。水灭火管网详图中的各种仪表安装、带电讯号的阀门、水流指示器、压力开关、驱动装置、泄露报警开关等的接线及校线，采用第十册自动化控制装置及仪表安装工程中“端子板校线、接线”相应子目，以“10头”为计量单位。 2.4.6 室内消火栓安装工程量 室内消火栓安装以公称直径DN65为准，以单出口和双出口分档，以“套”为计量单位，采用安装定额第七册相应子目。 2.4.7 消防水泵接合器安装工程量消防水泵接合器按地上式、地下式分类，以DN100、DN150分档，以“套”为计量单位，使用第七册定额。 2.4.8 消防水灭火管网系统中阀门、法兰安装工程量 （1）阀门和法兰安装以“个”和“副”为计量单位，使用第六册工业管道工程第三章及第四章相应子目，不能使用第八册第一章法兰安装子目和第二章阀门安装子目。 （2）法兰阀门和法兰是未计价材料，法兰阀门和法兰用螺栓、螺母均系未计价材料，其数量按下式计算： 螺栓套数或质量（kg）“法兰螺栓质量表”用量（13）2.4.9 消防水泵间安装工程量 （1）水泵间管道安装以施工图示管道中心线长度计算，以“m”为计量单位。 （2）法兰、阀门、电动阀门的安装与本条第9项相同，只是电动阀门应另列电动机检查调试、电动机检查接线等项，采用第二册的子目。还要列端子板接线、校线等项目，使用第十册的定额子目。 （3）管道支架、吊架制作安装，按一般管架、木垫式管架、弹簧式管架分类，以“100 kg”为计量单位。其弹簧式吊架的弹簧为未计价材料，使用第七册的定额。 （4）管道支架、吊架除锈、刷漆，以“100kg”为计量单位，使用第十一册定额。 （5）管道除锈、刷漆，以“m2”为计量单位，用第十一册的定额。 （6）消防水泵房管道水冲洗，按公称直径分档，以“100 m”为计量单位。 （7）消防水泵房管道液压实验，按公称直径分档，以“100 m”为计量单位。 （8）管道穿墙、穿楼板套管制作安装以“个”计量单位。本项及上两项，均使用第六册子目。 （9）消防水泵安装见本书的设备内容所述。水泵安装除总规定之外，还要计算下述各项； 水泵隔振与消声器的安装：隔振装置有两种，一是橡胶隔振垫，另一是阻尼钢弹簧减振器，以“块”和“个”为计量单位，按实计算。 可挠性橡胶接头安装：为防止水泵振动传至管网，一是在水泵出口处、进口处安装可挠性橡胶接头，二是安装弹性吊架。 水泵进出口闸阀和止回阀安装以“个”为计量单位，采用第六册的子目，如前所述。 水泵进出口钢制大小头（异径管）管件制作与安装分别用第六册定额子目，以“t”为计量单位。 消防水泵电动机安装采用第一册的定额。 水泵电动机检查、接线用第二册的定额子目。 水泵电动机调试用第二册的定额子目。 水泵用仪表（如水压力表）安装以“块”为计量单位，用第十册定额子目。 消防水泵用仪表和电讯号阀门等端子板检查、接线以“10头”为计量单位，采用第十册定额子目。2.4.10 自动消防水灭火系统控制装置调试工程量 水灭火系统控制装置调试，以系统控制器控制的点数分档，按“系统”计量，采用第七册的定额子目。水灭火系统与消防自动报警系统共同组成一个自动消防总系统。 水灭火系统安装工程量的计算重要采用第七册定额的子目，也引用了其他册定额的相关子目。用系数取费时，仍规定采用“以主代次”的原则，用水灭火系统工程的主册定额规定的系数来计取。
