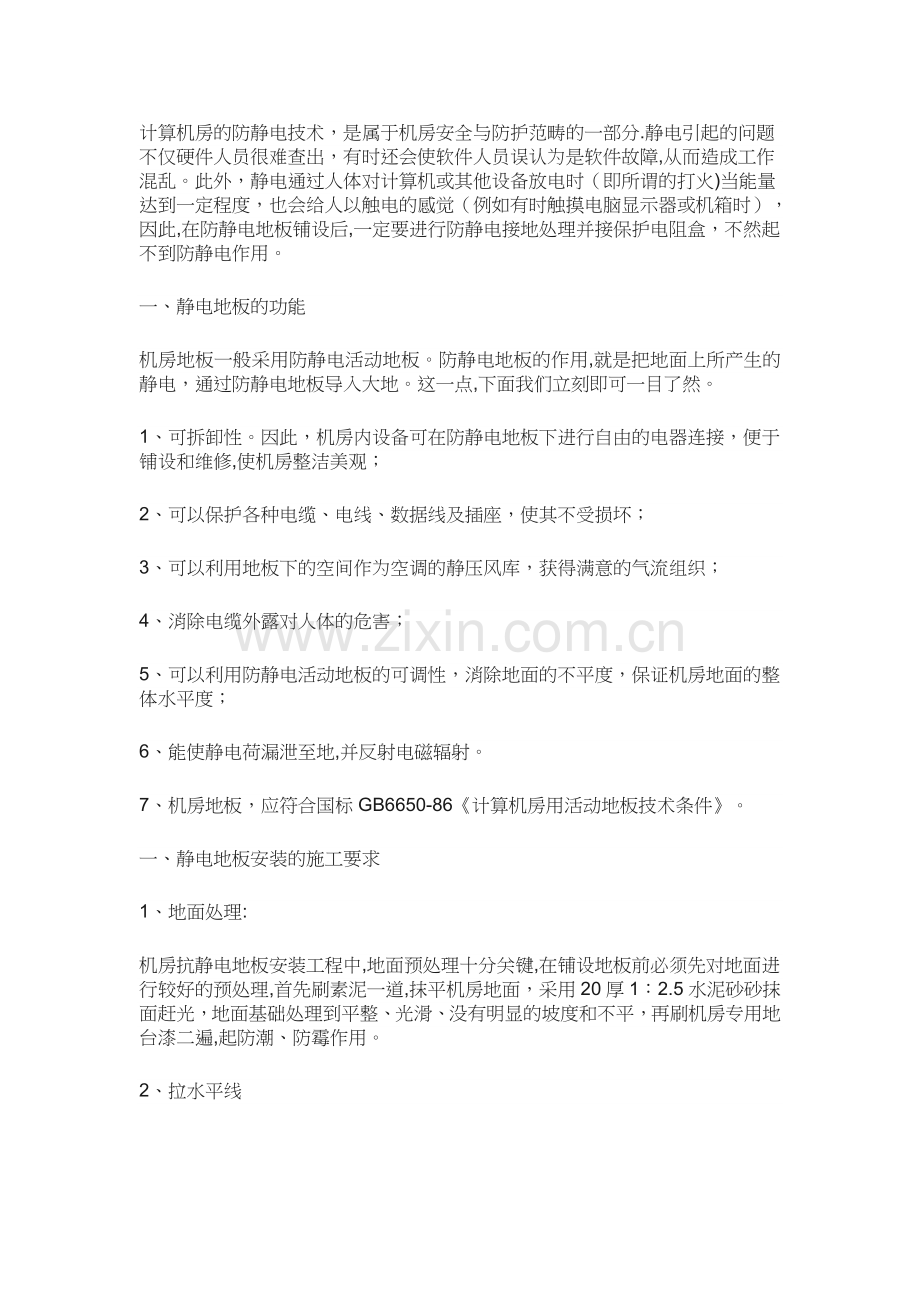

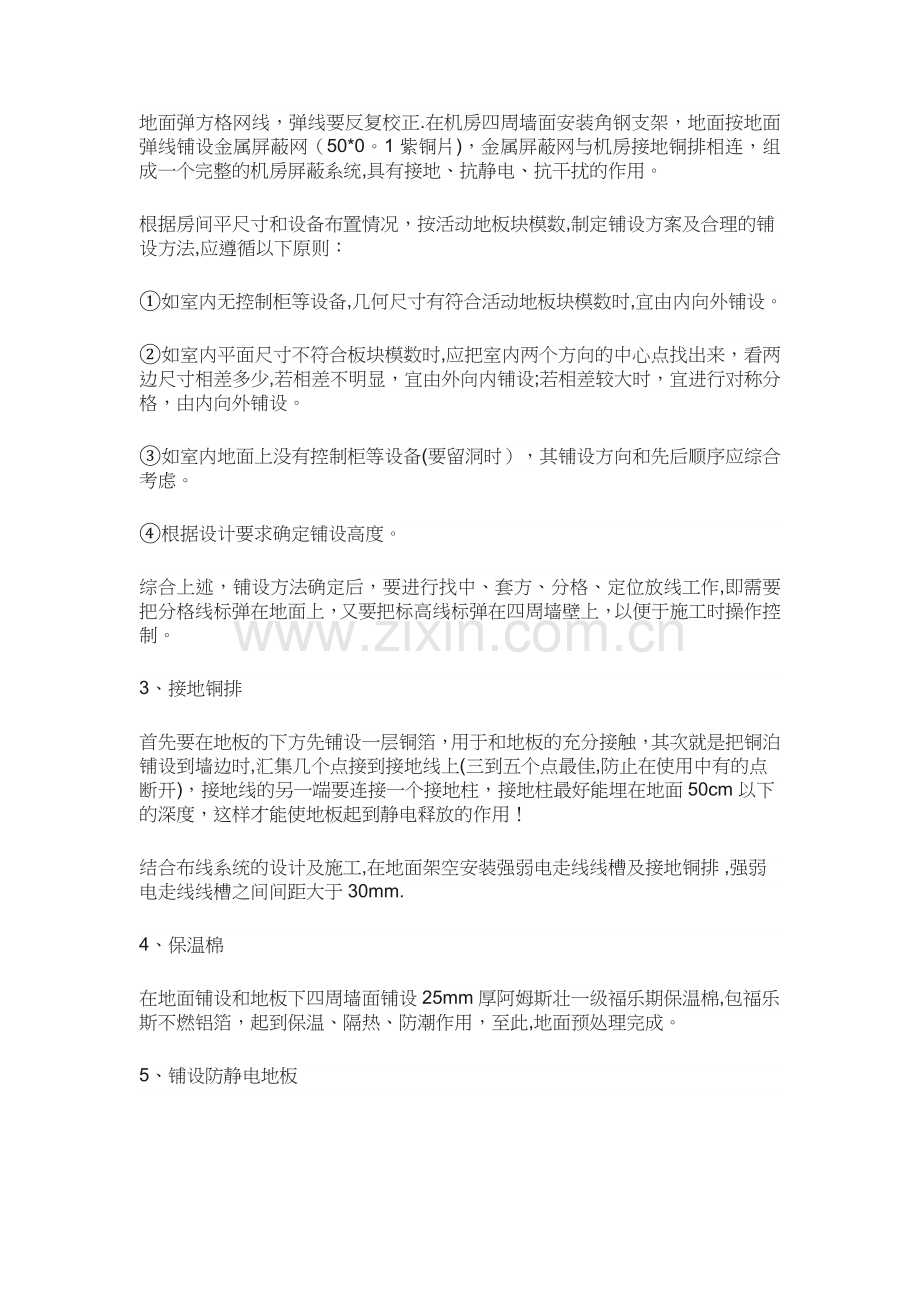

计算机房的防静电技术，是属于机房安全与防护范畴的一部分.静电引起的问题不仅硬件人员很难查出，有时还会使软件人员误认为是软件故障,从而造成工作混乱。此外，静电通过人体对计算机或其他设备放电时（即所谓的打火)当能量达到一定程度，也会给人以触电的感觉（例如有时触摸电脑显示器或机箱时），因此,在防静电地板铺设后,一定要进行防静电接地处理并接保护电阻盒，不然起不到防静电作用。一、静电地板的功能机房地板一般采用防静电活动地板。防静电地板的作用,就是把地面上所产生的静电，通过防静电地板导入大地。这一点,下面我们立刻即可一目了然。1、可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修,使机房整洁美观；2、可以保护各种电缆、电线、数据线及插座，使其不受损坏；3、可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；4、消除电缆外露对人体的危害；5、可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度；6、能使静电荷漏泄至地,并反射电磁辐射。7、机房地板，应符合国标GB6650-86计算机房用活动地板技术条件。一、静电地板安装的施工要求1、地面处理:机房抗静电地板安装工程中,地面预处理十分关键,在铺设地板前必须先对地面进行较好的预处理,首先刷素泥一道,抹平机房地面，采用20厚1：2.5水泥砂砂抹面赶光，地面基础处理到平整、光滑、没有明显的坡度和不平，再刷机房专用地台漆二遍,起防潮、防霉作用。2、拉水平线地面弹方格网线，弹线要反复校正.在机房四周墙面安装角钢支架，地面按地面弹线铺设金属屏蔽网（50*0。1紫铜片)，金属屏蔽网与机房接地铜排相连，组成一个完整的机房屏蔽系统,具有接地、抗静电、抗干扰的作用。根据房间平尺寸和设备布置情况，按活动地板块模数,制定铺设方案及合理的铺设方法,应遵循以下原则：如室内无控制柜等设备,几何尺寸有符合活动地板块模数时,宜由内向外铺设。如室内平面尺寸不符合板块模数时,应把室内两个方向的中心点找出来，看两边尺寸相差多少,若相差不明显，宜由外向内铺设;若相差较大时，宜进行对称分格，由内向外铺设。如室内地面上没有控制柜等设备(要留洞时），其铺设方向和先后顺序应综合考虑。根据设计要求确定铺设高度。综合上述，铺设方法确定后，要进行找中、套方、分格、定位放线工作,即需要把分格线标弹在地面上，又要把标高线标弹在四周墙壁上，以便于施工时操作控制。3、接地铜排首先要在地板的下方先铺设一层铜箔，用于和地板的充分接触，其次就是把铜泊铺设到墙边时,汇集几个点接到接地线上(三到五个点最佳,防止在使用中有的点断开)，接地线的另一端要连接一个接地柱，接地柱最好能埋在地面50cm以下的深度，这样才能使地板起到静电释放的作用！结合布线系统的设计及施工,在地面架空安装强弱电走线线槽及接地铜排,强弱电走线线槽之间间距大于30mm.4、保温棉在地面铺设和地板下四周墙面铺设25mm厚阿姆斯壮一级福乐期保温棉,包福乐斯不燃铝箔，起到保温、隔热、防潮作用，至此,地面预处理完成。5、铺设防静电地板地板支撑脚直接安装在500。1紫铜片上方。敷设地板时，用水泡水平仪逐步找平，高度靠可调支架调节，相临地板间不得有缝隙，安装较重设备的地板下部加强支撑。地板板面标高300350mm,具有足够空间形成地板下净压风库。铺设活动地板块并调整水平高度,保证四角接触平整、严密,活动地板块不符合模数时，不足部分可根据实际尺寸切割后镶补(切割地板时要精细），并配装相应的可调支架和横梁。地面防静电地板施工工艺图如下：机房踢脚台阶施工工艺图如下：进入机房架高地面的踢脚台应具有防水隔潮、美观大气、坚固实用等特点，本项目中,可以使用120mm砖墙砌筑以隔离机房架高地面，设一级台阶，台阶的宽度以300mm为宜，以砌素砼而成，根据实际需要，在台阶表面铺设防水材料,如大理石、丁纹钢板、塑胶地板等。三、防静电地板的铺设图对于静电地板的详细安装,一直是很多朋友的难点,问的各种问题比较多,为了方便大家了解,我们这里有一些图，方便大家更直观的理解。结束语通过回顾和总结大量的项目设计及运营经验，防静电地板在数据中心工程实践中的优势非常明显.尤其是对于大型互联网数据中心，综合建设灵活度、成本、 可靠性、可维护性等多方面因素考虑。
