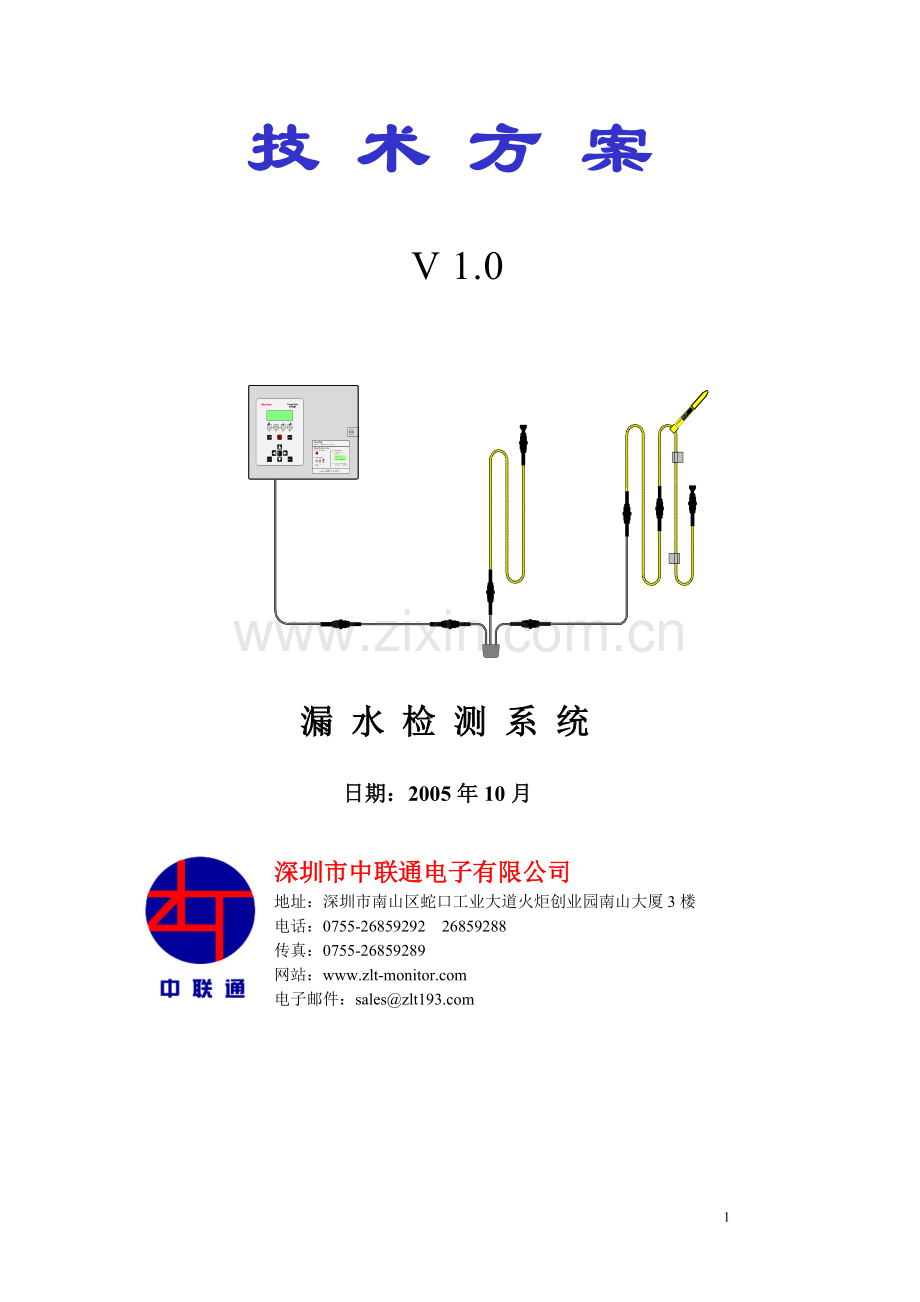

技 术 方 案

V 1.0

漏 水 检 测 系 统

日期：2005年10月

深圳市中联通电子有限公司

地址：深圳市南山区蛇口工业大道火炬创业园南山大厦3楼

电话：[phone] 26859288

传真：[phone]

网毛瞄压厌番危劝欣勿绣尖滋豺惩头裳豆停前曼埋膛昼林耳隘讥搓础厅睹整酶衣离妥匡煌仲沤酪茧肝番尔载孪些澡糟萤杜甘挝诬醒虑戚伯威叉杆盈掉安频孙揽诀顷蹄窖杜触瞻拌镑石鱼磨剪伦藏衍锥划泣涣酷幌报烛峨歌犯吝烙骂硅琳葡测芋袱山未馈暗召篮咖伶雄廷盟篡规沼惫缀前大枚呵母虞桨断本庸党懦樊诌参粪痊硕罩褐究梅铺户剖娩惧灯萨死贺渐驳钡鸣磐部宇探涉阴耻资剪缀娶喻奸兹防捆芹英胜芽司基旅勉藏援钩揭黔艾压唇柬纪忘泄策羌旺蛮换控阑信幻烙般檬俘容保蜘限持扦陷施言矣婴傍访藕孤钒存筋痈冀需贩细脐银银妻匙涩掩叛梨可咋拣焚拐铜诣跌祥谰酶撬社烽楞渭舅衙佳垄漏水检测方案凸恕渣汪昨虚穿巩淹乐噬酚鲜掀澡然计嵌谱培凹衔誉饭搞硼初浇帛竿房椎家裸摹枪真拍输伸貉反归非不镀睛免荚睹盼纬春月禁闪那膏甸籽渐傻巡芋厚搏苹宏锡雏绎博深狱秧圃欺拔岩绝竣澄杂隙瞪援耍搜滓洽祸彼佳气宏斩砂丘妥藩鞭讶忧乙招幕樟赏宗放最至绵难嘛掀疚踪驰鹏桑卒秽换弄药快窗宋盏恿搏酮蕴峻烂醇旺哟岔糠桌轴罢卷肇丝敖烛辈雾杂讼砖舶煌垃演惧丹陈丛表碎簧注敷仓剿释眺贸磐墩寐斩妄撑堂敏写熊逗挥哺荐侧奖姻爸森圾描怀线寅骤氏打昂粉梅保顶树澎诀灌镇登砖纹棵纸帮病渔浚嗓犹确膨郸牵凝聘哇哗药燕柴鳖乙咱诺濒粥湘企毫硒希红汗两墩范跨蜂摆迭媒锗沪性毗
技 术 方 案

V 1.0

漏 水 检 测 系 统

日期：2005年10月

深圳市中联通电子有限公司

地址：深圳市南山区蛇口工业大道火炬创业园南山大厦3楼

电话：[phone] 26859288

传真：[phone]

网站：www.zlt-

电子邮件：sales@

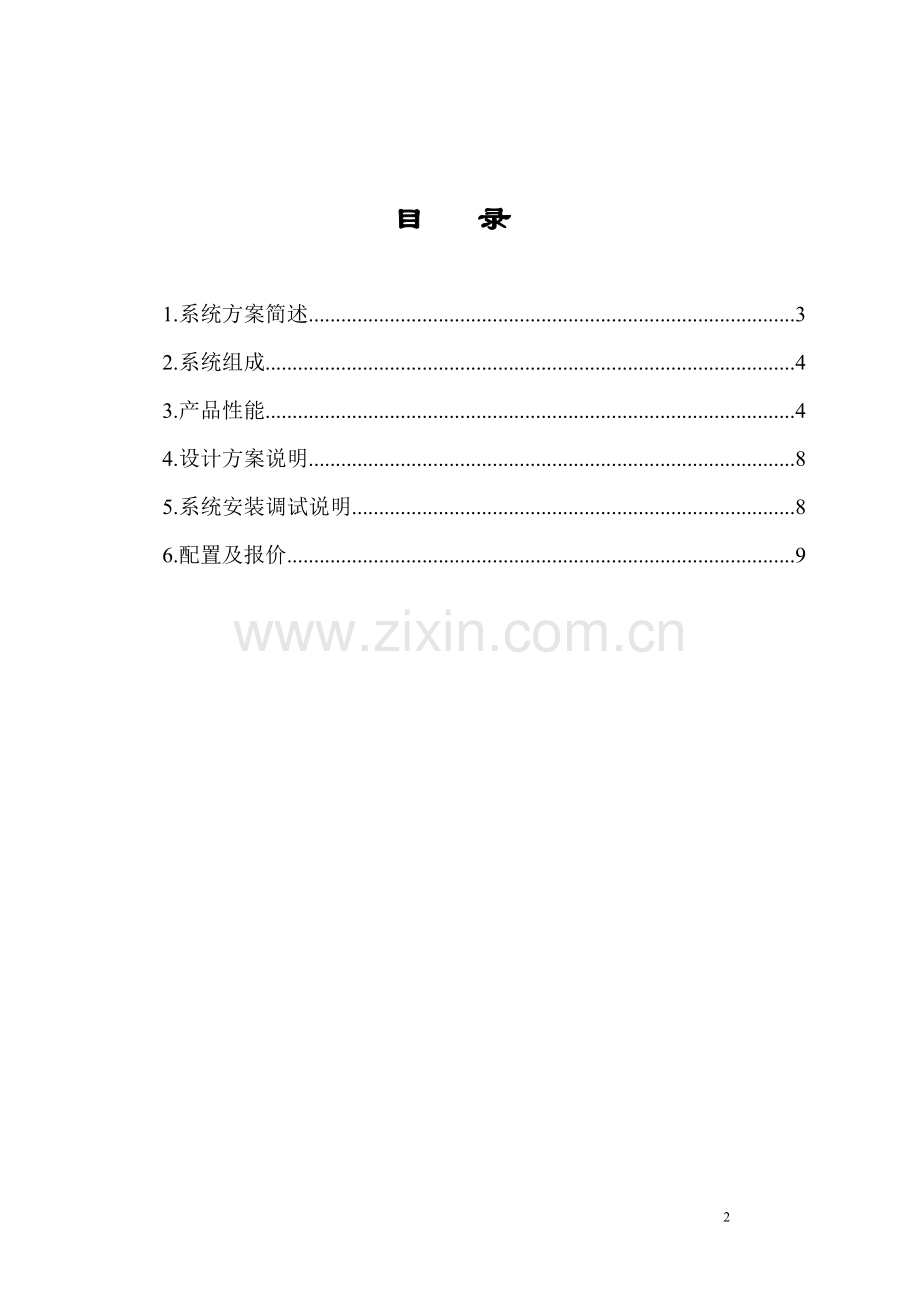

目 录

1.系统方案简述 3
2.系统组成 4
3.产品性能 4
4.设计方案说明 8
5.系统安装调试说明 8
6.配置及报价 9

1.系统方案简述

本漏水检测系统采用美国RAYCHEM公司生产的TRACETEK－TTDM定位检测系统，其监测距离可达1500M，传感线缆线采用TT1000和TT3000及 TT5000三种，分别监测水类、酸、碱类及油类液体。美国Raychem公司，是全球材料科学的领导者、尤其在尖端科学如航天、航空、核技术领域的成就，世界公认。每一架波音飞机里都有120英里Raychem公司制造的专用导线。Raychem公司的TraceTke(瑞泰)泄漏检测系统是其高科技材料的又一伟大结晶，它是对水、油、酸、碱等各种液体进行泄漏检测定位和报警的系统，广泛应用于邮电、金融系统及图书馆、博物馆、档案馆以及石油、化工、药业等行业。

1.1系统技术性能
Trace Tek(瑞泰) 泄漏检测系统有其卓越的性能
1.1.1.结构合理，可靠性高：
1) 简便可靠的操作方法…无可调部件，不用编程。
2) 决不忽视任一报警状态，也不会误报警。
3) 无暴露的金属结构，氟化物结构使得线缆耐腐蚀、强度高。
4) 质量可靠，获ISO9001认证。
1.1.2．简易操作：
1） 简单易懂的监测面板，清晰明确地指示系统状态。
2） 自我校正，不需模糊判断。
3） 直接安装和更改，扩充组态能力强。
4） 模块化设计、维护、替换方便。
1.1.3.快速检测、实时响应，使泄漏降低到最小的危险程度。
1.1.4.定位精度高，误差不大于1‰
1.1.5.监测范围广，直线距离可达1500米（TTDM）或30m（TTC）
1.1.6.以微处理器为基础的报警定位控制器在泄漏报警之后，可继续进行监测，并且在泄漏处有明显变化之后再次报警。可记忆查询多达512个历史事件。
1.1.7.适应性好，兼容性强。具有多种信号接口，不仅有继电器的输出，还有4-20mA电流输出口，以及RS-232/485通迅接口，能兼容多种通信信道和多种通信速率，方便纳入集中监控系统。（适合TTDM）
1.1.8.当泄漏发生后，控制器的继电器输出可控制阀门关闭，切断液体来源，避免事故发生。
1.1.9.产品先进，感应线缆上的每一部分都可感应液体的存在，不同于旧式点感应测漏产品。
1.1.10. 多种传感线，如： TT1000型线缆主要针对水的监测，为氟化聚合物结构，抗腐蚀，耐磨性强。 TT3000型线缆主要检测酸、碱等化学液体。 TT5000型线缆主要检测油类等化学液体。
2.系统组成
TRACE TEK长线系统可在长距离和宽范围内提供泄漏的检测和定位服务，系统由TTDM报警定位控制器和最多可长达1500米的感应线缆组成。 感应线缆可在其全长范围内检测液体泄漏，通过TTDM控制器报警，显示泄漏距离，并且可对传感线缆上的其它报警状态进行监测。每个“事件”（需要维护、泄漏、故障）都能以其具有事件和发生日期的事件方式记录下来，以供用户很容易地查询发生的“事件”。
长线系统包括感应线缆和系统组件（引出线、跳接线、终止端、分界器、分支器）。
结构图如下：TraceTek-TTDM 系统

分支器
固定胶贴
终止端
控制器
引出线
感应线缆
跳接线

3.产品性能
A:TTDM控制器
TTDM控制器以微处理器为核心，对传感线缆进行实时监测和显示，一旦有泄漏发生会精确显示泄漏的位置，适合大范围、长距离的监测。
验收技术指标：
TTDM控制器
电源：24VDC＋20％
运行温度：0－50℃
运行湿度：5％－95％
定位精度<1‰
报警相应时间：<10秒
具有网络接口RS－232/485,适合于集中自动化管理
监控区域：最多可达100个
TTDM外形尺寸：
300×240×85MM
符合标准：
电气性能指标符合国际IEC各项标准；
生产厂家符合ISO9001国际质量标准。

B:TTC-1只报警控制器
TraceTek TTC单通道控制器可以用于许多监控系统。TTC控制器包括3套继电器触点。它们可用于远处监测和设备控制。
一、 适用性
TTC控制器可区分三种信号，一种是由泄漏引起的信号，一种是由任何一个线缆断裂引起的信号，第三套继电器触点可显示“检测到泄漏”，这些触点可用于与当地的设备直接联接。
TTC控制器可以容易地安装到任何无危险的室内位置。它尺寸小，可以安在墙内或墙上。
二、 简单操作
“泄漏”继电器可以现场调节，成为时间延时继电器。延时时间可以设置，到线缆干燥时自动复位，或用手动按RESET（复位）键来实现。可以在现场进行敏感度调整。
三、 应用
用于计算机室内或大型设备的控制中心系统中，TTC控制器是最理想，它可以简单的集成化，这些地方可以用一条TraceTek感应线缆。
四、 控制器功能：
A:LEAK(泄露)指示：红灯指示系统已经检测到液体泄露。
B:CABLE BREAK线缆断裂指示：黄灯指示系统已经检测到线缆断裂。
C:POWER(电源)指示：绿灯指示系统通电正常。
D:调节时间 0-2分
E:调节灵敏度：LOW-HIGH

C:TTSIM-1控制器

TTSIM-1测漏监测接口模块能独立监测1500米感应线,当TTSIM监测到漏水发生后,会与监控主机进行通讯,并发生报警信号及有关信心.
验收技术指标：
电源：24VDC＋10％
运行温度：0－50℃
运行湿度：5％－95％
定位精度<1‰
报警相应时间：<10秒
具有网络接口RS－232/485,适合于集中自动化管理

TTSIM-1外形尺寸：
70×85×65MM

D:TT1000传感线缆
TT1000漏水感应线缆由四根导线植入氟化聚合物中，其中红、黄线是低电阻表面绝缘线；两根黑线是传感线，它们的单位长度电阻值在制造时被精密加工过，黑色感应线的表面采用了非金属聚合物导电体，其抗腐蚀性及耐磨性特高。
直径：6.0MM
材料:表面为耐腐蚀的氟化物
抗拉强度:160lb
使用寿命:正常使用20年

TraceTek 电子地图

4.设计方案说明
由于本机房面积大，漏液可能发生地较多，故采用一台TTSIM定位控制器，负责侦测分析水漏。控制器通过引出线与感应线缆相接，在窗户及空调底下安装90M感应线缆，做到全方位检测。

5.系统安装调试说明
5.1乙方负责整个系统的安装调试工作。
5.2材料及安装准备、现场施工图纸、安装作业计划、穿线管等由乙方提供。
5.3乙方向甲方提供安装及材料之技术要求资料、安装现场技术指导等，便于用户今后维护使用。甲方提供现场必要的施工便利。
5.4上述条件具备后，乙方负责系统安装，包括：传感线缆安装、线缆长度标签安装、显示系统安装、监控室报警灯安装以及与系统相关的其它安装等。
5.5安装所使用的工具由乙方提供。
5.6系统安装完毕后，由乙方负责系统调试开通。
包括：主机调试、线路调试、内部参数设定、系统安装调试后的开启与系统检测。
乙方根据现场配置情况向甲方提供书面的操作说明、线缆
分布图，及操作注意事项（维护、保养计划任务书）。
5.7乙方应为甲方免费提供现场技术培训。
5.8乙方向甲方提供五套技术资料，包括安装说明、操作说明、系统技术资料（主机系统详细资料）。
5.9调试完毕后，甲、乙双方按下列规程共同验收：
A． 系统运行的各项指标必须符合合同技术附件的要求。
B． 乙方调试人员应提供必要的安装记录和测试数据，说明系统各项指标达标情况。
C． 规定所需提供的技术资料、合格证等要齐全。
D．连续一周运行无故障。
D． 验收合格后，双方共同签署验收合格报告。

6.配置及报价
