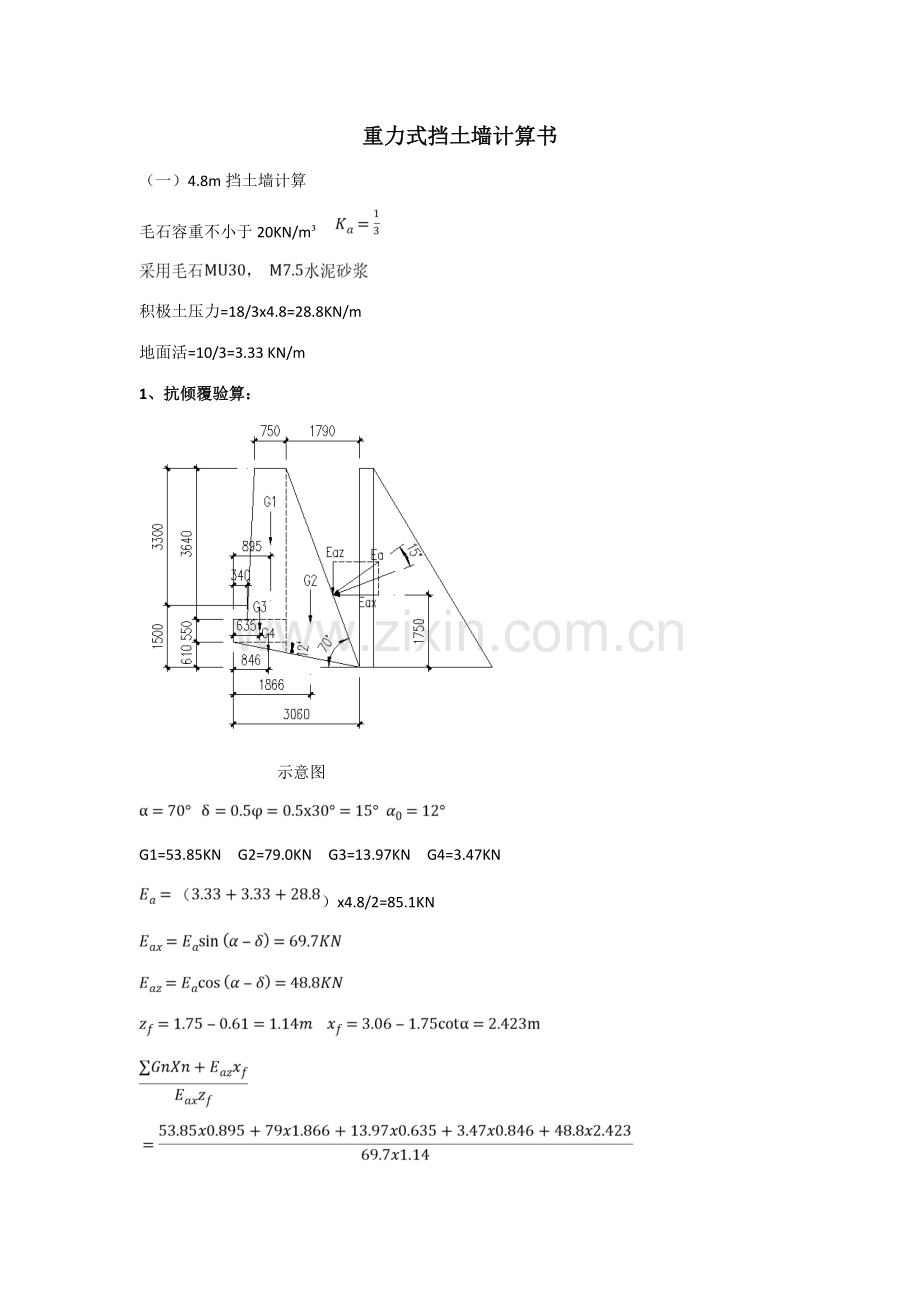

重力式挡土墙计算书.doc

重力式挡土墙计算书
（一）4.8m挡土墙计算
毛石容重不小于20KN/m³

积极土压力=18/3x4.8=28.8KN/m
地面活=10/3=3.33 KN/m
1、抗倾覆验算：

示意图

G1=53.85KN G2=79.0KN G3=13.97KN G4=3.47KN
）x4.8/2=85.1KN

>1.6
∴抗倾覆稳定满足规定
2、抗滑移稳定验算：

示意图

G1=53.85KN G2=79.0KN G3=13.97KN G4=3.47KN

Gn=
Gt=
）x4.8/2=85.1KN

∴抗滑移稳定性满足规定
3、地基承载力验算：

Gk围墙=12.72KN
Nk=

=1.58m
e=|B/2-1.58|=0.05m<B/6=0.51m
小偏心受压
pk

∴地基承载力满足规定
4、墙身强度验算：

示意图
验算离墙顶2.4m处截面Ⅰ-Ⅰ的应力
截面Ⅰ-Ⅰ以上积极土压力
）x2.4/2=25.3KN/m
截面Ⅰ-Ⅰ以上挡土墙自重
G1=36KN G2=21.48KN Gk围墙=12.72KN
截面Ⅰ-Ⅰ以上法相总压力
N1k=36+21.48+12.72=70.2KN
N1作用点离O1点距离

=0.662m
E1=|1.765/2-0.662|=0.221m<B/6=0.294m
截面Ⅰ-Ⅰ以上法向相应力
pk

截面Ⅰ-Ⅰ面上的剪应力
<0
其中f为砌体的摩擦系数，取f=0.6
∴墙身强度满足规定。

（二）3.65m挡土墙计算
毛石容重不小于20KN/m³

积极土压力=18/3x3.65=21.9KN/m
地面活=10/3=3.33 KN/m
1、抗倾覆验算：

示意图

G1=31.8KN G2=48.62KN G3=10.44KN G4=2.20KN
）x3.65/2=52.16KN

>1.6
∴抗倾覆稳定满足规定
2、抗滑移稳定验算：

示意图

G1=31.8KN G2=48.62KN G3=10.44KN G4=2.20KN

Gn=
Gt=
）x3.65/2=51.16KN

∴抗滑移稳定性满足规定
3、地基承载力验算：

Gk围墙=12.72KN
Nk=

=1.31m
e=|B/2-1.31|=0.065m<B/6=0.415m
小偏心受压
pk

∴地基承载力满足规定
4、墙身强度验算：

示意图
验算离墙顶1.825m处截面Ⅰ-Ⅰ的应力
截面Ⅰ-Ⅰ以上积极土压力
）x1.825/2=16.1KN/m
截面Ⅰ-Ⅰ以上挡土墙自重
G1=21.9KN G2=13.21KN Gk围墙=12.72KN
截面Ⅰ-Ⅰ以上法相总压力
N1k=21.9+13.2+12.72=47.82KN
N1作用点离O1点距离

=0.541m
E1=|1.415/2-0.541|=0.167m<B/6=0.236m
截面Ⅰ-Ⅰ以上法向相应力
pk

截面Ⅰ-Ⅰ面上的剪应力
<0
其中f为砌体的摩擦系数，取f=0.6
∴墙身强度满足规定。
