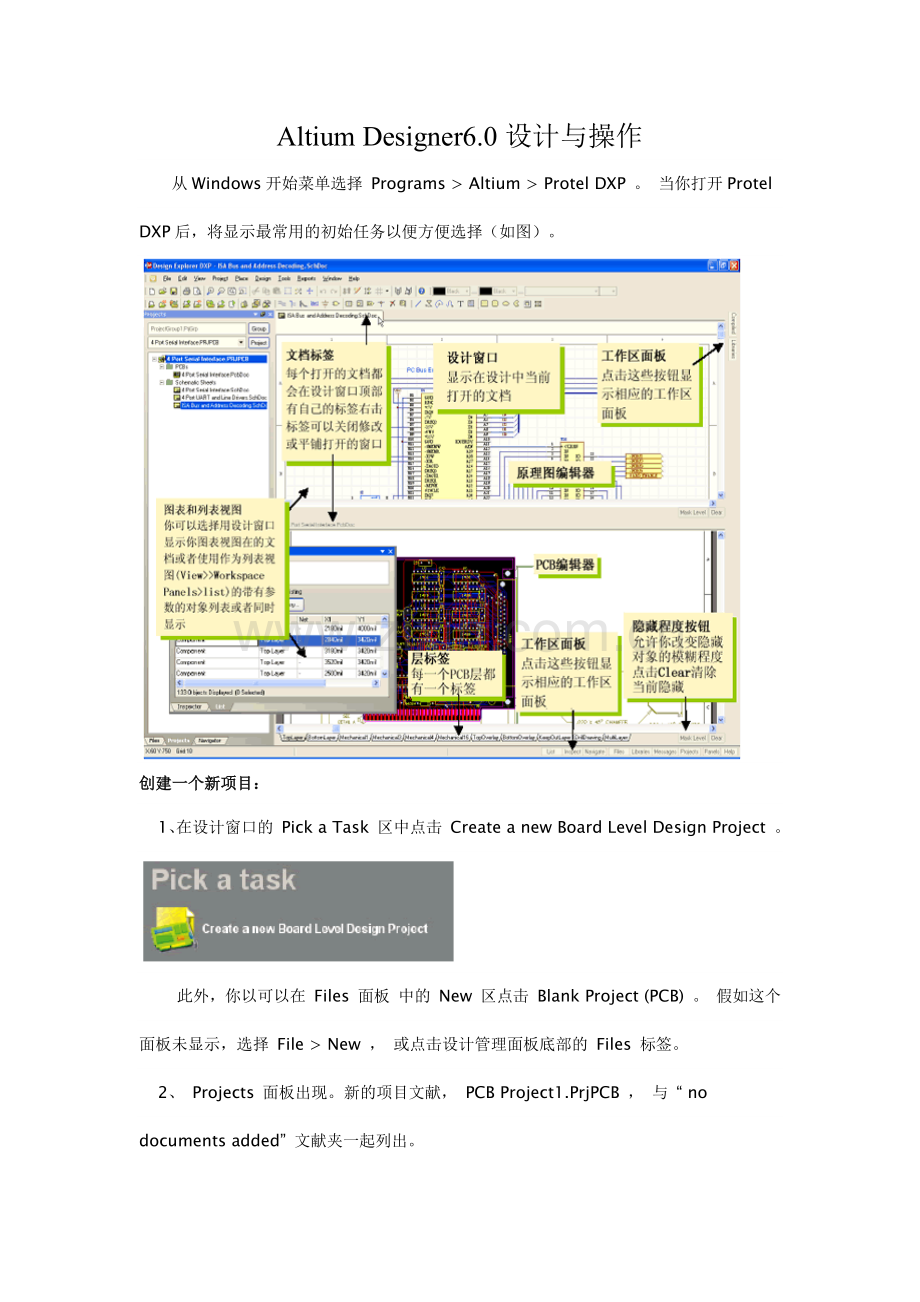

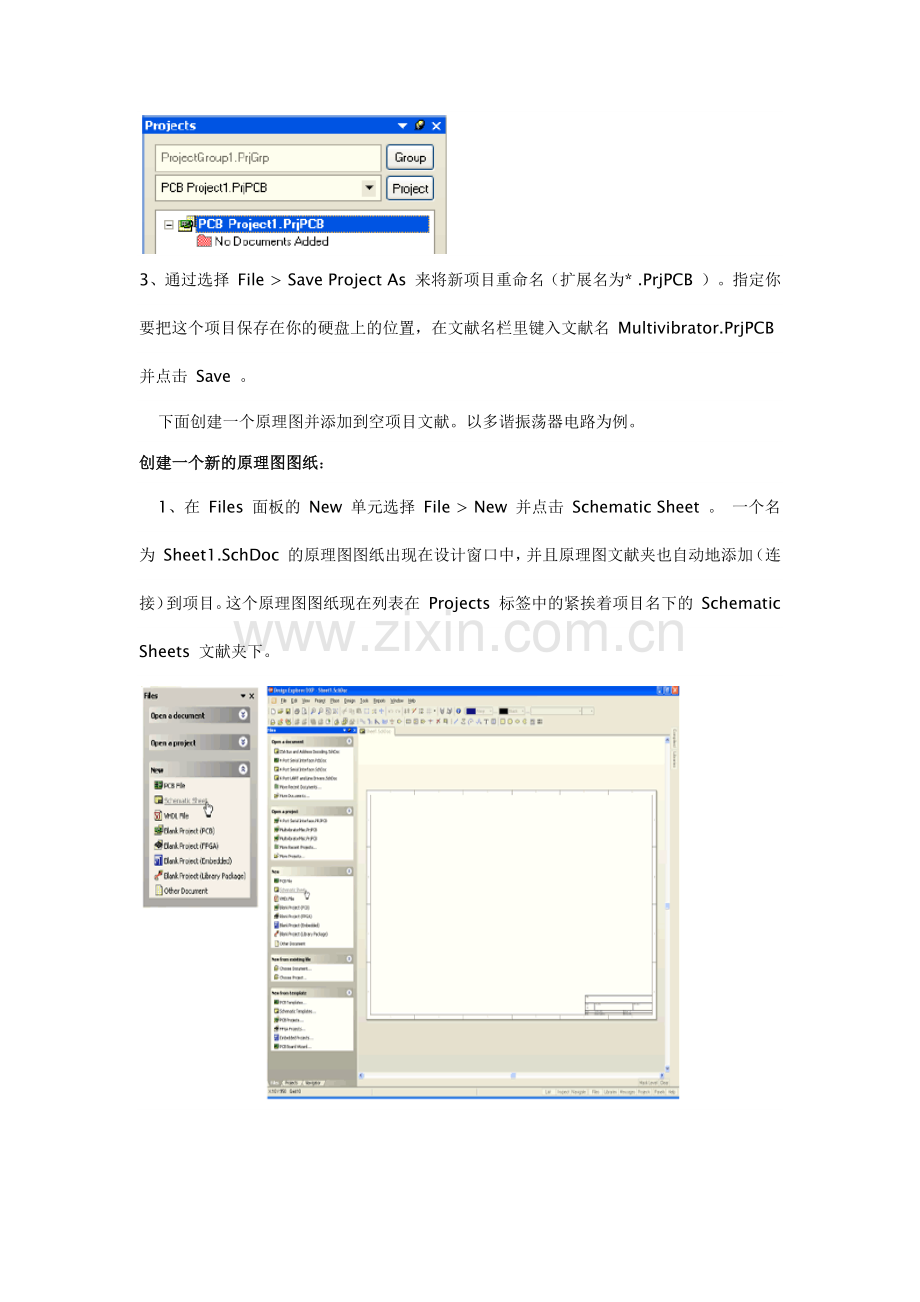

Altium Designer6.0设计与操作从Windows开始菜单选择 Programs Altium Protel DXP 。 当你打开Protel DXP后，将显示最常用的初始任务以便方便选择（如图）。创建一个新项目： 1、在设计窗口的 Pick a Task 区中点击 Create a new Board Level Design Project 。 此外，你以可以在 Files 面板 中的 New 区点击 Blank Project (PCB) 。 假如这个面板未显示，选择 File New ， 或点击设计管理面板底部的 Files 标签。 2、 Projects 面板出现。新的项目文献， PCB Project1.PrjPCB ， 与 “ no documents added” 文献夹一起列出。 3、通过选择 File Save Project As 来将新项目重命名（扩展名为* .PrjPCB ）。指定你要把这个项目保存在你的硬盘上的位置，在文献名栏里键入文献名 Multivibrator.PrjPCB 并点击 Save 。 下面创建一个原理图并添加到空项目文献。以多谐振荡器电路为例。 创建一个新的原理图图纸： 1、在 Files 面板的 New 单元选择 File New 并点击 Schematic Sheet 。 一个名为 Sheet1.SchDoc 的原理图图纸出现在设计窗口中，并且原理图文献夹也自动地添加（连接）到项目。这个原理图图纸现在列表在 Projects 标签中的紧挨着项目名下的 Schematic Sheets 文献夹下。2、通过选择 File Save As 来将新原理图文献重命名（扩展名为* .SchDoc ）。指定你要把这个原理图保存在你的硬盘中的位置，在文献名栏键入 Multivibrator.SchDoc ，并点击 Save 。 3 、 当空白原理图纸打开后，主工具栏增长了一组新的按钮，新的工具栏出现，并且菜单栏增长了新的菜单项。现在你就在原理图编辑器中了。 将原理图图纸添加到项目中 假如你想添加到一个项目文献中的原理图图纸已经作为自由文献夹被打开，那么在 Projects 面板的 Free Documents 单元 schematic document 文献夹上右击，并选择 Add to Project 。 现在这个原理图图纸就列表在 Projects 标签中的紧挨着项目名下的 Schematic Sheets 文献夹下，并连接到项目文献。 设立原理图选项 在开始绘制电路图之前一方面要做的是设立对的的文献夹选项。完毕以下环节： 1、从菜单选择 Design Options ， 文献夹选项对话框打开。作为本教程，在此我们唯一需要修改的是将图纸大小（ sheet size ） 设立为标准A4格式。在 Sheet Options 标签，找到 Standard Styles 栏。点击输入框旁的箭头将看见一个图纸样式的列表。 2、使用滚动栏来向上滚动到 A4 样式并点击选择。 3、点击 OK 按钮关闭对话框，更新图纸大小。 4、为将文献再所有显示在可视区，选择 View Fit Document 。 原理图参数设立： 1、从菜单选择 Tools Preferences （ 热键T，P）打开原理图参数对话框。这个对话框允许你设立所有参数，这些将应用到你将继续工作的所有原理图图纸。 2、点击 Default Primitives 标签以使其为当前，勾选 Permanent 。 点击 OK 按钮关闭对话框。 3、在你开始绘制原理图之前，保存这个原理图图纸，因此选择 File Save （ 热键F，S）。 绘制原理图 如下图 （ Figure 1 ） 所示的电路使用两个2N3904晶体管来完毕自激多谐振荡器。 定位元件和加载元件库 原理图编辑器提供强大的库搜索功能用于管理数以千计的原理图符号。通过以下环节的操作来定位并添加本教程电路所要用到的库。 一方面我们要查找晶体管，两个均为2N3904。1、点击 Libraries 标签显示库工作区面板。 2、在库面板中按下 Search 按钮，或选择 Tools Find Component 。 这将打开查找库对话框。 3、确认 Scope 被设立为 Libraries on Path ， 并且 Path 区 具有指向你的库的对的途径。假如你接受安装过程中的默认目录，途径中会显示 C:Program FilesAltiumLibrary 。确认 Include Subdirectories 未被选择 （未被勾选）。 4、在 Search Criteria 单元的 Name 文本框内键入 *3904* 。 5、点击 Search 按钮开始查找。当查找进行时 Results 标签将显示。假如你输入的规则对的，一个库将被找到并显示在查找库对话框。 6、点击 Miscellaneous Devices.IntLib 库以选择它。 7、点击 Install Library 按钮使这个库在你的原理图中可用。 8、关闭 Search Libraries 对话框。 添加的库将显示在库面板的顶端。假如你点击上面列表中的库名，库中的元件会在下面列表。面板中的元件过滤器可以用来在一个库内快速定位一个元件。在原理图中放置元件 在原理图中一方面要放置的元件是两个晶体管 （ transistors ）-Q1和Q2。 1、从菜单选择 View Fit Document （ 热键V、D）确认你的原理图纸显示在整个窗口中。 2、点击 Libraries 标签以显示 Libraries 面板。 3、Q1和Q2是BJT晶体管，点击 Miscellaneous Devices.IntLib 库使其为当前库。 4、使用过滤器快速定位你需要的元件。默认通配符（*）将列出在库中找到的所有元件。在库名下的过滤器栏内键入*3904*设立过滤器。一个有 “ 3904 ” 作为元件名的元件列表将显示。 5、在列表中点击2N3904以选择它，然后点击 Place 按钮。此外，还可以双击元件名。 光标将变成十字状，并且在光标上 “ 悬浮 ” 着一个晶体管的轮廓。现在你处在元件放置状态。假如你移动光标，晶体管轮廓也会随之移动。 6、在原理图上放置元件之前，一方面要编辑其属性。在晶体管悬浮在光标上时，按下 TAB 键。这将打开 Component Properties （ 元件属性）对话框。我们现在要设立对话框选项如下图所示。 7、在对话框 Properties 单元，在 Designator 栏中键入Q1以将其值作为第一个元件序号。 8、下面我们将检查在PCB中用于表达元件的封装。在例中，我们已经使用了集成库，这些库已经涉及了封装和电路仿真的模型。确认在模型列表中具有模型名 BCY-W3/D4.7 。保存其余栏为默认值。 放置元件1、移动光标（附有晶体管符号）到图纸中间偏左一点的位置。 2、当你对晶体管的位置满意后，左击或按 ENTER 键将晶体管放在原理图上。 3 、移动光标，你会发现晶体管的一个复制品已经放在原理图纸上了，而你仍然处在在光标上悬浮着元件轮廓的元件放置状态。 Protel DXP 的这个功能让你放置许多相同型号的元件。现在让我们放第二个晶体管。这个晶体管同前一个相同，因此在放之前没必要再编辑它的属性。在你放置一系列元件时 Protel DXP 会自动增长一个元件的序号值。以这个例子中，我们放下的第二个晶体管会自动标记为 Q2 。 4 、假如你查阅原理图（ Figure 1 ），你会发现 Q2 与 Q1 是镜像的。要将悬浮在光标上的晶体管翻过来，按 X 键。这样可以使元件水平翻转。 5 、移动光标到 Q1 右边的位置。要将元件的位置放得更精确些，按 PAGEUP 键两次以放大两倍。现在你能看见栅格线了。 6 、当你将元件的位置拟定后，左击或按 ENTER 键放下 Q2 。你所拖动的晶体管的一个复制品再一次放在原理图上后，下一个晶体管会悬浮在光标上准备放置。 7 、由于我们已经放完了所有的晶体管，我们用右击鼠标或按 ESC 键来 退出元件放置状态。光标会恢复到标准箭头。 按照上述的方法依次将电阻、电容及连接器放在原理图的相应位置，并修改相应的参数，放置好元器件的原理图如下图所示。连接电路 要在原理图中连线，参照 Figure 1 的图示并完毕以下环节： 1、确认原理图图纸有一个好的视图，从菜单选择 View Fit All Objects （ 热键V，F ）。 2、一方面用以下方法将电阻R1与晶体管Q1的基极连接起来。从菜单选择 Place Wire （ 热键P，W）或从 Wiring Tools （ 连线工具）工具栏点击 Wire 工具进入连线模式。光标将变为十字形状。 3、将光标放在R1的下端。当你放对位置时，一个红色的连接标记（大的星形标记）会出现在光标处。这表达光标在元件的一个电气连接点上。 4、左击或按 ENTER 固定第一个导线点。移动光标你会看见一根导线从光标处延伸到固定点。 5、将光标移到R1的下边Q1的基极的水平位置上，左击或按 ENTER 在该点固定导线。在第一个和第二个固定点之间的导线就放好了。 6、将光标称到Q1的基极上，你会看见光标变为一个红色连接标记。左击或按 ENTER 连接到Q1的基极。 7、完毕这部分导线的放置。注意光标仍然为十字形状，表达你准备放置其它导线。要完全退出放置模式恢复箭头光标，应当再一次右击或按 ESC。 8、现在我们要将C1连接到Q1和R1。将光标放在C1左边的连接点上，左击或按 ENTER 开始新的连线。 9、水平移动光标一直到Q1的基极与R1的连线上。一个连接标记将出现。 10、左击或按 ENTER 放置导线段，然后右击或按 ESC 表达你已经完毕该导线的放置。注意两条导线是如何自动连接上的。 11、参照 Figure 3 连接电路中的剩余部分。 12、在完毕所有的导线之后， 右击或按 ESC 退出放置模式。光标恢复为箭头形状。 网络与网络标签 彼此连接在一起的一组元件引脚称为网络（net）。例如，一个网络涉及Q1的基极、R1的一个引脚和C1的一个引脚。 可以添加网络标签（ net labels ）用于辨认网络，如在两个电源网络上放置网络标签： 1、从菜单选择 Place Net Label 。 一个虚线框将悬浮在光标上。 2、在放置网络标签之前应先编辑，按 TAB 键显示 Net Label （ 网络标签 ） 对话框。 3、在 Net 栏键入12V，然后点击 OK 关闭对话框。 4、将该网络标签放在原理上，使该网络标签的左下角与最上边的导线靠在一起。 5、放完第一个网络标签后，你仍然处在网络标签放置模式，在放第二个网络标签之前再按 TAB 键进行编辑。 6、在 Net 栏键入GND，点击 OK 关闭对话框并放置网络标签。 7、选择 File Save （ 热键F，S ）保存电路。设立项目选项 项目选项涉及错误检查规则、连接矩阵、比较设立、ECO启动、输出途径和网络选项以及你想指定任何项目规则。在你编辑项目时Protel DXP将使用这些设立。当项目被编辑时，详尽的设计和电气规则将应用于验证设计。当所有错误被解决后，原理图设计的再编辑将被启动的ECO加载到目的文献，例如一个PCB文献。项目比较允许你找出源文献和目的文献之间的差别，并在互相之间进行更新（同步）。 设立比较器 Options for Project 对话框的Comparator 标签用于设立当一个项目修改时给出文献之间的不同或忽略。在本教程中，我们不需要将一些仅表达原理图设计等级的特性（如 rooms ）之间的不同显示出来。确认在你忽略元件等级时没有忽略元件。1、点击 Comparator 标签并在 Difference Associated with Components 单元 找到 Changed Room Definitions 、 Extra Room Definitions 和 Extra Component Classes 。 2 、 从这些选项右边的 Mode 列中的下拉列表中选择 Ignore Differences 。 编辑项目 编辑一个项目就是在设计文档中检查草图和电气规则错误并将你置于一个调试环境。我们已经在 Options for Project 对话框中对 Error Checking 和 Connection Matrix 标签中的规则进行了设立。1、要编辑我们的 Multivibrator 项目，选择 Project Compile PCB Project 。 2 、 当项目被编辑时，任何已经启动的错误均将显示在设计窗口下部的 Messages 面板中。被编辑的文献会与同级的文献、元件和列出的网络以及一个能浏览的连接模型一起列表在 Compiled 面板中。 假如你的电路绘制对的， Messages 面板应当是空白的。假如报告给犯错误，则检查你的电路并确认所有的导线和连接是对的的。 现在要小心地加入一个错误到我们的电路中并重新编辑项目： 1、在设计窗口的顶部点击 Multivibrator.SchDoc 标签，以使原理图为当前文档。 2、点击连接C1和Q1基极的导线的中部，在导线的端点将出现小的方形编辑热点，一条沿着导线的虚线将显示选择颜色以表达这条导线被选取了。按 DELETE 键删除这条导线。 3、重新编辑项目（ Project Compile PCB Project ） 来检查错误被找到。 Messages 面板将打开并给出一个警告信号：在你的电路中有一个未连接的输入引脚。一个悬浮输入引脚错误也会运营，这是由于在 Project Options 对话框的 Error Reporting 标签有一个检查悬浮输入引脚的特殊选项。 4、在 Messages 面板点击一个错误， Compile Error 窗口将显示违反的具体情况。从这个窗口，你可点击一个错误并跳转到原理图的违反对象以便检查或修改错误。 在完毕本例之前，先将原理图中的错误修复。 1、点击原理图图纸标签使其为激活。 2、从菜单选择 Edit Undo （ 热键E，U）。你先前删除的导线现在恢复了。 3、要检查恢复是否成功，重新编辑项目（ Project Compile PCB Project ）来检查将没有错误被发现。Messages 面板应当显示（ no errors ）。 4 、从菜单选择 View Fit All Objects（ 热键V，F）恢复原理图视图，并保存无错误原理图。创建一个新的PCB文献 设计从原理图编辑器转换到PCB编辑器之前，需要创建一个有最基本的板子轮廓的空白PCB。在Protel DXP中创建一个新的PCB设计的最简朴方法是使用PCB向导。要使用PCB向导来创建PCB，完毕以下环节： 1、在 Files 面板的底部的 New from Template 单元点击 PCB Board Wizard 创建新的PCB。假如这个选项没有显示在屏幕上，点向上的箭头图标关闭上面的一些单元。 2、 PCB Board Wizard 打开。你一方面看见的是介绍页。点 Next 按钮继续。 3、设立度量单位为英制 （ Imperial ）， 注意:1000 mils = 1 inch 。 4 、 向导的第三页允许你选择你要使用的板轮廓。在本教程中我们使用我们自定义的板子尺寸。从板轮廓列表中选择 Custom ， 点击 Next 。 5 、 在下一页，你进入了自定义板选项。在本教程电路中，一个2 x 2inch的板子将给我大量的空间。选择Rectangular 并在 Width 和 Height 栏 键入 2023 。取消选择Title Block & Scale 、Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff 。点击 Next 继续。6 、在这一页允许你选择板子的层数。我需要两个signal layer，不需要 power planes 。点击 Next 继续。7 、在设计中使用的过孔（ via ）样式选择 Thru-hole vias only ，点击 Next 。 8 、在下一页允许设立元件/导线的技术（布线）选取项。选择Thru-hole components选项，将相邻焊盘（pad) 间的导线数设为One Track 。 点击Next继续。9、下一页允许设立一些应用到你的板子上的设计规则。设为默认值。点 Next 按钮继续。10、最后一页允许将自定义的板子保存为模板，允许你按你输入的规则来创建新的板子基础。我们不想将我们的教程板子保存为模板，确认该选项未被选择，点击Finish 关闭向导。11、PCB向导现在收集了它需要的所有的信息来创建你的新板子。PCB编辑器将显示一个名为 PCB1.PcbDoc 的新的PCB文献。12、PCB文档显示的是一个默认尺寸的白色图纸和一个空白的板子形状（带栅格的黑色区域）。要关闭图纸，选择 Design Options ，在 Board Options 对话框 取消选择 Design Sheet 。13、现在图纸被关闭，选择 View Fit Board （ 热键V，F）将只显示板子形状。 14、PCB文档会自动添加（连接）到项目，并列表在 Projects 标签中紧靠项目名称的 PCBs 下面。 15、选择 File Save As 来将新PCB文献重命名（用* . PcbDoc 扩展名）。指定你要把这个PCB保存在你的硬盘上的位置，在文献名栏里键入文献名 Multivibrator.PcbDoc 并点击 Save。将新的PCB添加到项目 假如添加到项目的PCB是以自由文献打开的，在 Projects 面板的 Free Documents 单元右击PCB文献，选择Add to Project。这个PCB现在就列表在 Projects 标签紧靠项目名称的PCB下面并连接到项目文献。 转换设计 在将原理图信息转换到新的空白PCB之前，确认与原理图和PCB关联的所有库均可用。由于在本教程中只用到默认安装的集成元件库，所有封装也已经涉及在内了。只要项目已经编辑过并且在原理图中的任何错误均已修复，那么使用 Update PCB 命令来启动ECO就能将原理图信息转换到目的PCB。更新PCB 将项目中的原理图信息发送到目的PCB： 1、在原理图编辑器选择 Design Update PCB ( Multivibrator.PcbDoc ) 。 项目修改， Engineering Change Order 对话框出现。 2、点击 Validate Changes 。 假如所有的改变均有效，检查将出现在状态列表中。假如改变无效，关闭对话框，检查 Messages 面板并清除所有错误。 3、点击 Execute Changes 将改变发送到PCB。完毕后，状态变为完毕 （ Done ） 4 、 点击 Close ， 目的PCB打开，而元件也在板子上以准备放置。假如你在当前视图不能看见元件，使用热键V、D（查看文档）。 设计PCB 现在我们可以开始在PCB上放置元件并在板上布线。 设立PCB工作区 在将元件定位在板子上之前，我们需要设立PCB工作区，如栅格、层和设计规则。 栅格（ Grids ） 在开始定位元件之前，我们需要确认放置栅格设立对的。放置在PCB工作区的所有对象均排列在称为捕获栅格（ snap grid ）上。这个栅格需要设立得适合我们要使用的布线技术。 本例用的是标准英制元件，其最小引脚间距为100mil。我们将这个捕获栅格设定为100mil的一个平均分数，50或25mil，这样所有的元件引脚在放置时均将落在栅格点一。当然，板子上的导线宽度和间距分别是12mil和13mil（这是PCB板向导使用的默认值，在平行的导线的中心之间允许最小为25mil。所以最合适的捕获栅格应设为25mil。完毕以下环节设立捕获栅格： 1、从菜单选择 Design Options （ 热键D，O ）打开 Board Options 对话框。 2、在 Grids 标签，将对话框中的 Snap X 、 Snap Y 、 Component X 和 Component Y 栏的值设为25mil。注意这个对话框也用来定义电气栅格。电气栅格在你放置一个电气对象时工作，它将忽略捕获栅格而同时捕获电气对象。点击 OK 关闭对话框。其它选项设立，使定位元件更容易些。 1、从菜单选择 Tools Preferences （ 热键T，P）打开 System Preferences 对话框。在 Options 标签的 Editing Options 单元，确认 Snap to Center 选项被选中。这会使你在抓住一个元件定位时，光标就会定位在元件的参考点上。 2、点击 System Preferences 对话框中 Display 标签其为当前。在 Show 单元，将 Show Pad Nets 、 Show Pad Numbers 和 Via Nets 选项取消选择。在 Draft Thresholds 单元，将 Strings 栏设为 4 pixels ，然后关闭对话框。 定义板层和其它非电层 查看PCB工作区的底部，你会看见一系列层标签。PCB编辑器是一个多层环境，你所做的大多数编辑工作都将在一个特殊层上。使用 Board Layers 对话框（ Design Board Layers ） 来显示、添加、删除、重命名、及设立层的颜色。在PCB编辑器中有三种类型的层： 1、电气层 -涉及32个信号层和16个平面层。电气层在设计中添加或移除是在板层管理器中，选择 Design Layer Stack Manager 来显示这个对话框。 2、机械层-有16个用途的机械层，用来定义板轮廓、放置厚度，涉及制造说明、或其它设计需要的机械说明。这些层在打印和底片文献的产生时都是可选择的。在 Board Layers 对话框你可以添加、移除和命名机械层。 3、特殊层-涉及顶层和底层丝印层、阻焊和助焊层、钻孔层、严禁布线层（用于定义电气边界）、多层（用于多层焊盘和过孔）、连接层、DRC错误层、栅格层和孔层。在 Board Layers 对话框中控制这些特殊层的显示。 板层控制器 本例是一个简朴设计，使用单面板就可以了。假如设计更复杂些，你可以在板层管理器中添加更多的层。 1、选择 Design Layer Stack Manager 显示 Layer Stack Manager 对话框。 2、新层和平面添加在当前所选择的层下面。层的参数，如铜厚和非电参数都会用在信号完整分析中。点击 OK 关闭对话框。 新板打开时会有许多你用不上的可用层，因此，要关闭一些不需要的层。 完毕以下环节来关闭层： 1、按快捷键L显示 Board Layers 对话框。 2、右击并选择 Used On 将那些没有东西的层关闭。 3、确认四个 Mask 层和 Drill Drawing 层名称旁边的 Show 按钮因没有勾选而不会显示。点击 OK 关闭对话框。设立新的设计规则 Protel DXP的PCB编辑器是一个规则驱动环境。这意味着，当你在PCB编辑器中工作并执行那些改变设计的操作时，如放置导线、移动元件、或自动布线，PCB编辑器将一直监视每一个操作并检查设计是否仍然满足设计规则。 在你开始在板子上工作之前设立设计规则允许你仍然关注你的设计任务，而确信任何设计错误都会立即被标记出以引起你的注意。 设计规则分为10个类别，并进一步分为设计类型。设计规则覆盖了电气、布线、制造、放置、信号完整规定。 对电源网络布线宽度设立新的设计规则。 完毕以下环节来设立这些规则： 1、PCB为当前文档时，从菜单选择 Design Rules 。 2、PCB Rules and Constraints Editor 对话框出现。每一类规则都显示在对话框的设计规则面板（左手边）。双击 Routing 类展开后可以看见有关布线的规则。然后双击 Width 显示宽度规则为有效。 3、在设计规则面板中每个规则都点击一次来选择。当你在每个规则上点击后，对话框右边会在顶部单元显示规则范围（你所要的这个规则的目的），而在底部单元显示规则的约束特性。这些规则都是默认值，或已经由板向导在创建新的PCB文档时设立。 4、点击 Width_1 规则显示它的约束特性和范围。这个规则应用到整个板。 Protel DXP的设计规则系统的一个强大功能是：可以定义同类型的多重规则，而每个目的对象又不相同。每一个规则目的的同一组对象在规则的范围里定义。规则系统使用预定义等级来决定将哪个规则应用到每个对象。 例如，你也许有一个对整个板的宽度约束规则（即所有的导线都必须是这个宽度），而对接地网络需要另一个宽度约束规则（这个规则忽略前一个规则），在接地网络上的特殊连接却需要第三个宽度约束规则（这个规则忽略前两个规则）。规则依优先权顺序显示。 现在，在你的设计中有一个宽度约束规则需要应用到整个板。现在我们要为12V和GND网络添加一个新的宽度约束规则。要添加新的宽度约束规则，完毕以下环节： 1、在 Design Rules 规则面板的 Width 类被选择时，右击并选择 New Rule ， 将一个宽度约束规则只添加到12V网络。 一个新的名为 Width_2 的规则出现。在 Design Rules 面板点击新的规则以修改其范围和约束。 2、在名称栏键入12V或GND。当你完毕规则设立后在 Design Rules 面板点击时 Design Rules 面板中的这个名称会刷新。 3、下面我们要使用 Query Builder 来设立规则范围，假如你知道对的的语法结构，你也可以直接在范围中键入。 点击 Where the First object matches 单元的Net 。在Query Kind单元里会出现 InNet( ) 。点击 All 按钮旁的下拉列表，从有效的网络列表中选择12V。Query Kind 单元会更新为 InNet (12V) 。4、下面我要使用 Query Builder 将范围扩展到涉及GND网络。点击 Advanced (Query) ， 然后点击 Query Builder 。 Query Helper 对话框出现。5、点击 Query 单元的 InNet(12V) 的右边，然后点击 Or 按钮。现在 Query 单元的内容变为 InNet(12V) or ，这样就使范围设立为将规则应用到两个网络中。 6、点击 PCB Functions 类的 Membership Checks ， 双击 Name 单元的 InNet 。 7 、 在 Query 单元 InNet( ) 的括号中间点击一下，以添加GND网络的名称。在 PCB Objects List 类点击 Nets ， 然后从可用网络列表中双击选择 GND 。 Query 单元变为 InNet(12V) or InNet(GND) 。 8、点击 Check Syntax ， 然后点击 OK 关闭结果信息。假如显示错误信息应予以修复。 9、点击 OK 关闭 Query Helper 对话框。在 Full Query 单元的范围就更新为新的内容。 10、在 PCB Rules and Constraints Editor 对话框的底部单元，点击旧约束文本（10mil）并键入新值以将 Minimum 、 Preferred 和 Maximum 宽度栏改为25mil。注意你必须在修改 Minimum 值之前先设立 Maximum 宽度栏。现在新的规则已经设立，并当你选择 Design Rules 面板的 其它规则或关闭对话框时将予以保存。 11、最后，双击最初的板子范围宽度规则名 Width_1 ，将 Minimum, Maximum and Preferred 宽度栏均设为12mil。点击 OK 关闭 PCB Rules and Constraints Editor 对话框。 当你用手工布线或使用自动布线器时，所有的导线均为12mils，除了GND和12V的导线为25mils。 在PCB中放置元件 1、按快捷键V、D将显示整个板子和所有元件。 2、现在放置连接器Y1，将光标放在连接器轮廓的中部上方，按下鼠标左键不放。光标会变成一个十字形状并跳到元件的参考点。 3、不要松开鼠标左键，移动鼠标拖动元件。 4、拖动连接时，按下 SPACEBAR 将其 旋转 90 ， 然后将其定位在板子的左边（确认整个元件仍然在板子边界以内），如图 Figure 5 所示。5、元件定位好后，松开鼠标将其放下，注意飞线是如何与元件连接的。 6、参照 Figure 5 所示放置其余的元件。当你拖动元件时，如有必要，使用 SPACEBAR 键来放置元件，这样飞线就如 Figure 5 所示。 元件文字可以用同样的方式来重新定位 按下鼠标左键不放来拖动文字，按 SPACEBAR 旋转。在重新定位文字之前，我要在教程以下部分使用Protel DXP强大的批量编辑功能来隐藏元件型号（值），由于这些在最终的板子是不需要的。 Protel DXP具有强大的而灵活的放置工具。让我们使用这些工具来保证四个电阻对的地对齐和间隔。 1、按住 SHIFT 键，左击选择每一个电阻。在每一个元件周边都将有一个在系统颜色设立的选择颜色的选择块。要改变选择颜色，选择 Design Board Layers 。 2 、 点击元件放置工具中的 Align Tops of Selected Components 按钮。那么四个电阻就会沿着它们的上边对齐。 3、现在点击元件放置工具中的 Make Horizontal Spacing of Selected Components Equal 按钮。 4、在设计窗口的其它任何地方点击取消选择所有的电阻。这四个电阻现在就对齐了并且等间距。 修改封装 现在我们已经将封装都定位好了，但电容的封装却比我们规定的太大。让我们将电容的封装改成一小的。 1、一方面我们要找到一个新的封装。点击 Libraries 面板，从库列表中选择 Miscellaneous Deivices.IntLib 。点击 Footprints 显示当前库中的可用封装。我们要的是一个小一些的 radial 类型的封装，因此在过滤器栏键入 rad 。点击封装名就会看见与这些名字相联系的封装。其中封装 RAD-0.1 就是我们需要的。 2、双击电容，将 Component 对话框的 Footprint 栏改为 RAD-0.1 。 3、现在你的板子就如下图所示。 手工布线 布线就是放置导线和过孔在板子上将元件连接起来。Protel DXP提供了许多有用的手工布线工具，使得布线工作非常容易。 尽管自动布线器提供了一个容易而强大的布线方式，然而仍然有你需要去控制导线的放置的状况 或者你由于个人喜好而要进行手工布线。在这些状况下，你可以对你的板的部分或所有进行手工布线。在本教程的这部分，我们要将整个板作为单面板来进行手工布线，所有导线都在底层。 现在我们要使用预拉线来引导我们将导线放置在板的底层。 在Protel DXP中，PCB的导线是由一系列直线段组成的。每次方向改变时，新的导线段也会开始。在默认情况下，Protel DXP初始时会使导线走向为垂直、水平或 45 角，以使很容易地得到专业的结果。这项操作可以根据你的需要自定义，但在本教程中我们仍然使用默认值。 1、从菜单选择 Place Interactive Routing （ 快捷键P，T）或点击放置 （ Placement ） 工具栏的 Interactive Routing 按钮。光标变成十字形状，表达你处在导线放置模式。 2、检查文档工作区底部的层标签。 TopLayer 标签当前应当是被激活的。按数字键盘上的*键切换到底层而不需要退出导线放置模式。这个键仅在可用的信号层之间切换。现在 BottomLayer 标签应当被激活了。 3、将光标放在连接器Y1的最下面一个焊盘上。左击或按 ENTER 固定导线的第一个点。 4、移动光标到电阻R1的下面一个焊盘。注意导线是如何放置的。 在默认情况下，导线走向为垂直、水平或 45 角。再注意导线有两段。第一段（来自起点）是蓝色实体，是你当前正放置的导线段。第二段（连接在光标上）称作 “ look-ahead ” 段，为空心线，这一段允许你预先查看好你要放的下一段导线的位置以便你很容易地绕开障碍物，而一直保持初始的 45/90 导线。 5、将光标放在电阻R1下面的一个焊盘的中间，然后左击或按 ENTER 键。注意第一段导线变为蓝色，表达它已经放在底层了。往边上移动光标一点，你会看见你仍然有两段导线连接在光标上：一条在下次鼠点击时要放置的实心蓝色线段和一条帮助你定位导线的空心 “ look-ahead ” 线段。 6、将光标重新定位在R1的下面一个焊盘上，会有一条实心蓝色线段从前一条线段延伸到这个焊盘。左击放下这条实心蓝色线段。 你已经完毕了第一个连接。 7、移动光标将它定位在电阻R4的下面一个焊盘上。注意一条实心蓝色线段延伸到R4。左击放下这条线段。 8、现在移动光标到电阻R3的下面一个焊盘上。注意这条线段不是实心蓝色，而是空心的表达它是一条 “ look-ahead ” 线段。这是由于你每次放置导线段时，起点模式就在以水平/垂直和 45 之间切换。当前处在 45 模式。按 SPACEBAR 键将线段起点模式切换到水平/垂直。现在这条线段是不实心蓝色的了。左击或按 ENTER 放下线段。 9、移动光标到电阻R2的下面一个焊盘。你需要再一次按 SPACEBAR 键来切换线段起点模式。左击或按 ENTER 放下线段。 10、你现在完毕了第一个网络的布线。右击或按 ESC 键表达你已完毕了这条导线的放置。光标仍然是一个十字形状，表达你仍然处在导线放置模式，准备放置下一条导线。按 END 键重画屏幕，这样你能清楚地看见已经布线的网络。11、现在你可按上述环节类似的方法来完毕板子上剩余的布线。 Figure 6 显示了手工布线的板子。 12、保存设计。 自动布线 要知道使用Protel DXP进行自动布线是如何的容易，完毕以下环节： 1、一方面，从菜单选择 Tools Un-Route All （ 快捷键U，A）取消板的布线。 2、选择从菜单选择 Au
