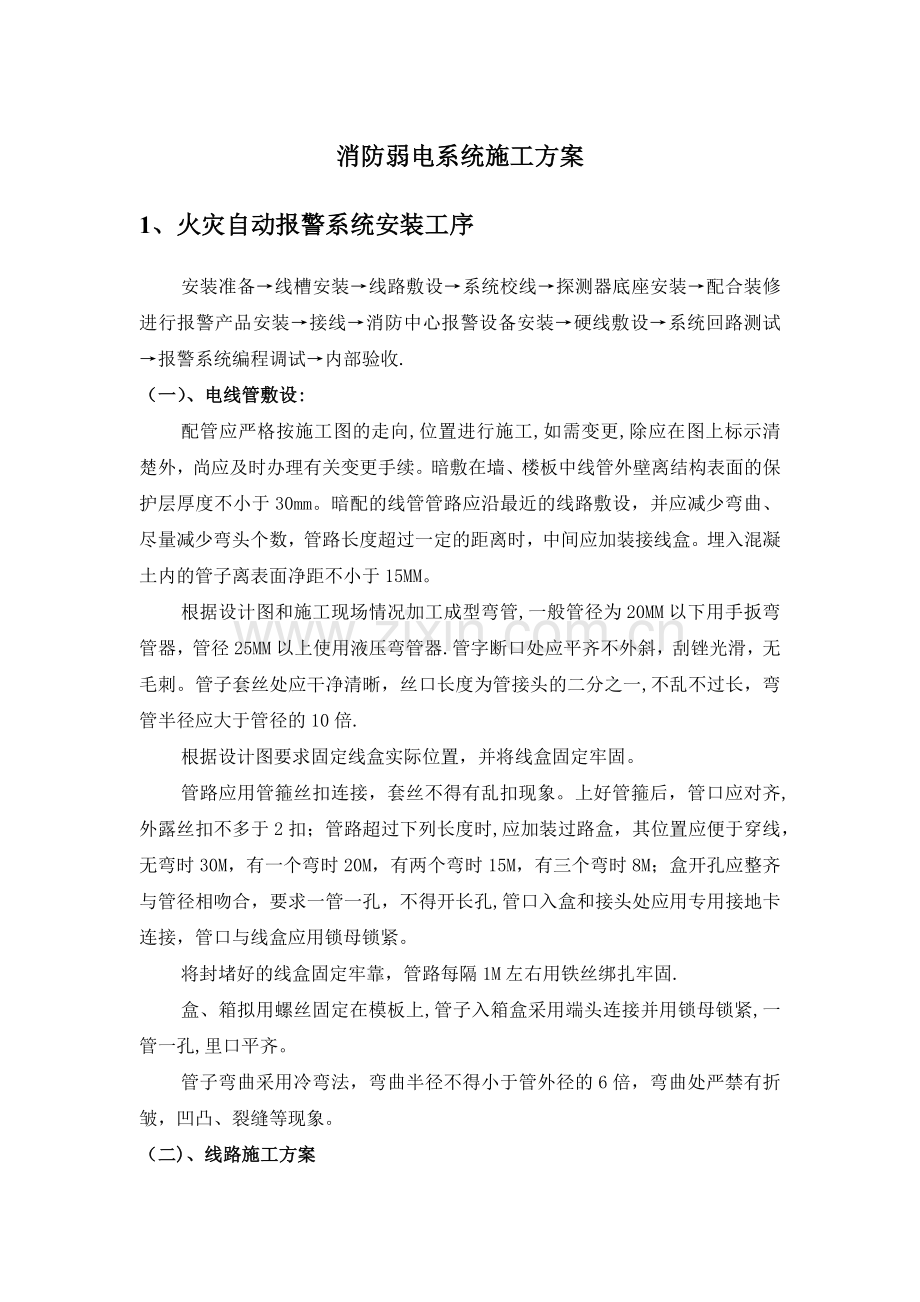

消防弱电系统施工方案
1、火灾自动报警系统安装工序
安装准备→线槽安装→线路敷设→系统校线→探测器底座安装→配合装修进行报警产品安装→接线→消防中心报警设备安装→硬线敷设→系统回路测试→报警系统编程调试→内部验收.
（一）、电线管敷设:
配管应严格按施工图的走向,位置进行施工,如需变更,除应在图上标示清楚外，尚应及时办理有关变更手续。暗敷在墙、楼板中线管外壁离结构表面的保护层厚度不小于30mm。暗配的线管管路应沿最近的线路敷设，并应减少弯曲、尽量减少弯头个数，管路长度超过一定的距离时，中间应加装接线盒。埋入混凝土内的管子离表面净距不小于15MM。
根据设计图和施工现场情况加工成型弯管,一般管径为20MM以下用手扳弯管器，管径25MM以上使用液压弯管器.管字断口处应平齐不外斜，刮锉光滑，无毛刺。管子套丝处应干净清晰，丝口长度为管接头的二分之一,不乱不过长，弯管半径应大于管径的10倍.
根据设计图要求固定线盒实际位置，并将线盒固定牢固。
管路应用管箍丝扣连接，套丝不得有乱扣现象。上好管箍后，管口应对齐,外露丝扣不多于2扣；管路超过下列长度时,应加装过路盒，其位置应便于穿线，无弯时30M，有一个弯时20M，有两个弯时15M，有三个弯时8M；盒开孔应整齐与管径相吻合，要求一管一孔，不得开长孔,管口入盒和接头处应用专用接地卡连接，管口与线盒应用锁母锁紧。
将封堵好的线盒固定牢靠，管路每隔1M左右用铁丝绑扎牢固.
盒、箱拟用螺丝固定在模板上,管子入箱盒采用端头连接并用锁母锁紧,一管一孔,里口平齐。
管子弯曲采用冷弯法，弯曲半径不得小于管外径的6倍，弯曲处严禁有折皱，凹凸、裂缝等现象。
（二)、线路施工方案

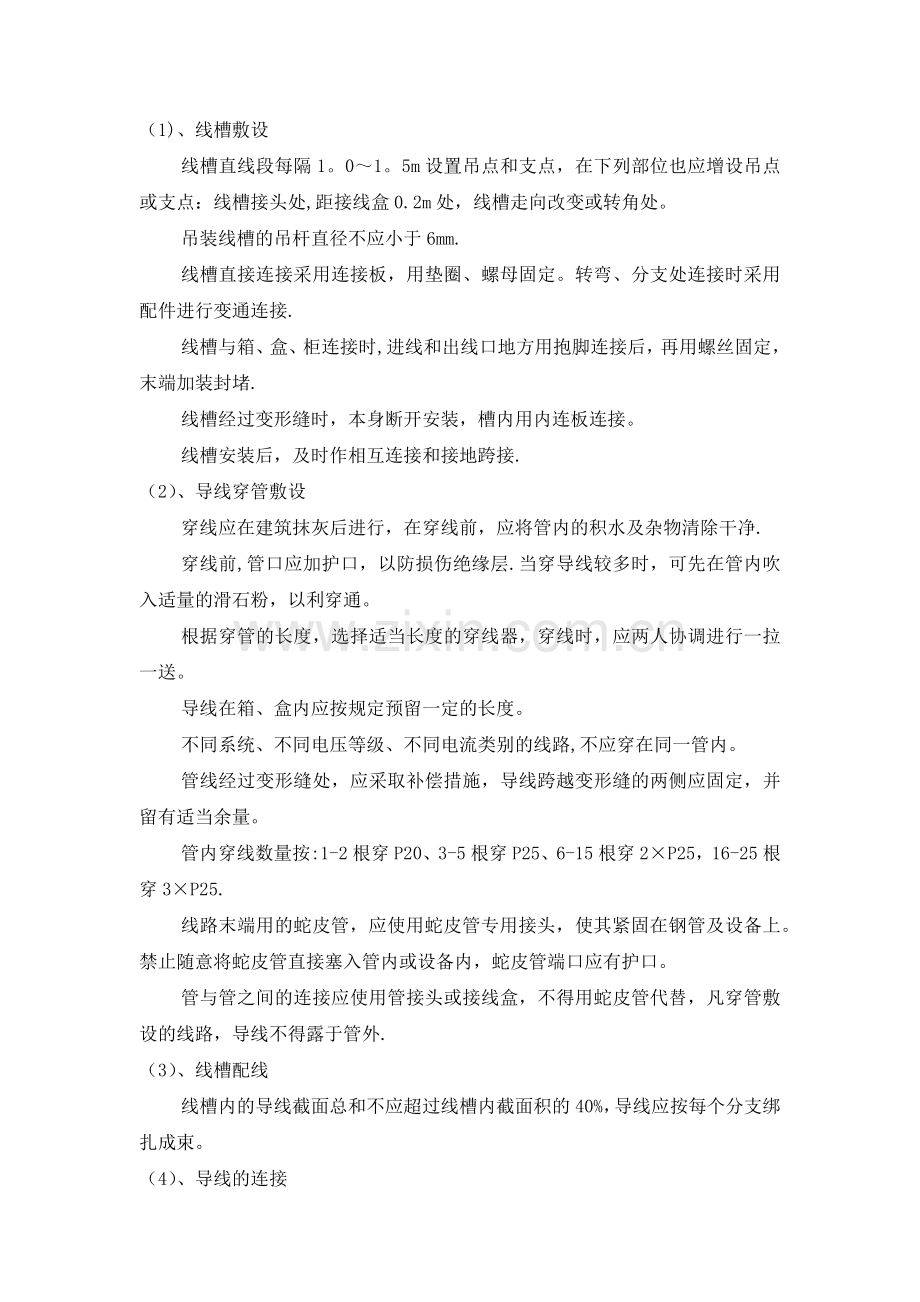

（1)、线槽敷设
线槽直线段每隔1。0～1。5m设置吊点和支点，在下列部位也应增设吊点或支点：线槽接头处,距接线盒0.2m处，线槽走向改变或转角处。
吊装线槽的吊杆直径不应小于6mm.
线槽直接连接采用连接板，用垫圈、螺母固定。转弯、分支处连接时采用配件进行变通连接.
线槽与箱、盒、柜连接时,进线和出线口地方用抱脚连接后，再用螺丝固定，末端加装封堵.
线槽经过变形缝时，本身断开安装，槽内用内连板连接。
线槽安装后，及时作相互连接和接地跨接.
（2）、导线穿管敷设
穿线应在建筑抹灰后进行，在穿线前，应将管内的积水及杂物清除干净.
穿线前,管口应加护口，以防损伤绝缘层.当穿导线较多时，可先在管内吹入适量的滑石粉，以利穿通。
根据穿管的长度，选择适当长度的穿线器，穿线时，应两人协调进行一拉一送。
导线在箱、盒内应按规定预留一定的长度。
不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内。
管线经过变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。
管内穿线数量按:1-2根穿P20、3-5根穿P25、6-15根穿2×P25，16-25根穿3×P25.
线路末端用的蛇皮管，应使用蛇皮管专用接头，使其紧固在钢管及设备上。禁止随意将蛇皮管直接塞入管内或设备内，蛇皮管端口应有护口。
管与管之间的连接应使用管接头或接线盒，不得用蛇皮管代替，凡穿管敷设的线路，导线不得露于管外.
（3）、线槽配线
线槽内的导线截面总和不应超过线槽内截面积的40%，导线应按每个分支绑扎成束。
（4）、导线的连接
导线在管内或线槽内，不应有接头和扭结，导线的接头应在接线盒内焊接或用端子连接。采用焊接时不得采用有腐蚀性的助焊剂.
单层绝缘导线，剥削绝缘层时应使用剥线钳，多层绝缘导线剥削采用分段剥法。
探测器及手动按钮接线采用压接，探测器的外接线应留有不小于15cm的余量，手动按钮的外接线应留不小于10cm的余量。
进箱、设备的配线应整齐，避免交叉,并应固定牢靠。导线、电缆的端部均应标明编号，与图纸一致,字迹清晰不易退色，导线应绑扎成束，端子板的每个接线端不得超过2根。
（三)、火灾自动报警控制系统
(1)、火灾报警控制器的安装
控制器的主电源线直接接在消防电源上，并应有明显的标志，且严禁使用电源插头，其配线应整齐、牢靠,并有清晰的编号，导线引入线穿线后，在进线管上要封堵。控制器的接地应牢固，并有明显标志。
（2）、手动火灾报警按钮的安装
手动火灾报警按钮要在墙抹灰后进行，其安装高度距地面1.5米处、应安装牢固、不得倾斜，外接导线应留有10cm的余量，且端部应有明显标志.
(3）、火灾探测器
探测器安装前应根据装修、空调、自动喷淋等图纸的灯盘、风口、喷头等设施情况进行深化设计、绘制综合管线图，以保证安装的探测器探测的可靠性及美观。
探测器的底座应固定可靠，其导线连接必须可靠压接或焊接,底座外导线应留有不小于15cm的余量。
探测器安装位置应保证其距墙、梁水平距离不小于0.5m，距空调送风口的水平距离不小于1.5m，至多孔送风顶棚孔口的水平距高不小于0。5m，与吸顶式扬声器的水平距离不小于0.1m，与灯具的水平距离不小于0。2m，距喷淋头的水平距离不小于0。3m,并在其周围0.5范围内不应有遮挡物。
探测器的确认灯（即检测灯）应安装于朝向便于人员观察的主要出入口方向。
探测器安装宜先安装底座,待装修基本结束，调试开始时统一安装探头，并应注意防尘、防潮.
（4）、警铃安装
警铃应安装公共走道的地方，安装高度为距地2。2m，安装时底座要预留一定缝隙，保证声音响亮.
（5）、模块安装
模块采用集中方式安装，接线符合规范。
(6）、报警系统的接地施工
火灾自动报警系统采用微机控制，接地良好与否，对系统工作影响很大，可能导致系统不能正常工作，因此要做好报警系统的接地施工.
消防控制室采用共用接地方式,其接地电阻不应大于1欧姆.
凡采用交流供电的电子设备，设备金属外壳和金属支架等应作保护接地，接地线应与电气保护接地干线（PE线）相接。
屏蔽导线的屏蔽层，应一端接地。
（四）、火灾事故广播及消防对讲电话系统
（1）、火灾事故广播的施工
火灾事故广播的布线应注意,因其采用交流电流，故要与报警、电话等其它线路分开，不能穿同一管内或同一线槽的槽孔，以免干扰其它系统。
从接线盒、线槽引出到扬声器的线路要加金属软管保护，不得有导线外露。
天花型吸顶扬声器的安装前，应根据装修图，综合考虑灯盘、风口、喷淋头、感烟探测器的情况，确定开孔安装位置，以达到美观要求。
壁挂式扬声器安装中心距地（楼）为2.2米，安装时应注意附近有否遮挡物,尽量避开，以免影响声音传播。
设置背景音乐的场所，应设置自动切换器，火灾时能自动切换到消防广播状态，并使调音器开至最大位置。
扬声器的接线须正确，不可将极性接反，但当扬声器间距太近时，声波有可能因相位刚好相差180°，产生干扰，减低振幅，造成输出声压降低。
火灾事故广播要设置备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾事故广播扬声器最大容量总和的1.5倍。
火灾事故广播要可靠接地，不良接地会使系统产生杂音，振荡及不稳定。
（2)、消防对讲电话系统
发电机房、配变电所值班室、风机房、有关电梯机房及其它值班室设固定对讲电话能实现双向对讲.
手动报警按钮旁设置电话插孔，安装高度距地1.3—1.5m,要与手动按钮配合安装，以达到美观效果。固定对讲电话安装要注意机房噪声的影响， 尽量安装在比较安静、且利于操作位置。固定对讲电话要设明显的消防电话标志.
(五）联动控制方案及施工
（1）、硬线联动台的控制功能
控制消防水泵的启停，显示水泵的工作、故障状态.
控制正压风机、排烟兼排风风机的启停，并显示其工作、故障状态。
手动控制防火卷帘的降落，并显示其反馈信号。
手动迫降全部电梯至首层并显示其到位信号。
能切断非消防电源,并接通火灾警报装置及应急照明和疏散指示.
应急广播的控制及选层广播装置。
显示系统供电电源的工作状态和备用发电机的运行信号。
（2）、硬线联动控制系统布线要求
硬接线联动控制台的控制电缆应根据消防设备的控制和显示要求进行,确定电缆型号、芯数、敷设方式.
联动电缆的敷设，在防火线槽安装完成后，开始先清理掉杂物。在电缆路径转角处设圆木保护，以防电缆外皮被各种硬物锐角划伤。
电缆安装过程中不允许出现绞拧、交叉等现象.电缆敷完后应及时固定在槽架内,并挂好电缆标志牌，在下列地点须做电缆标志:电缆起点、终点；电缆进出竖井处，直线段每隔30米处。标示牌应注明回路名称、编号、电缆型号、起止点，标志字迹要清晰,不易脱落.
（3）、联动控制台安装
消防控制设备布置要符合人员工作面设备面盘至墙的距离不小于3米，设备面盘后的维修距离不小于1米。
消防控制设备均须接地，并应符合前述系统接地施工的要求。
