广东电网继电保护通信通道运行管理办法.doc

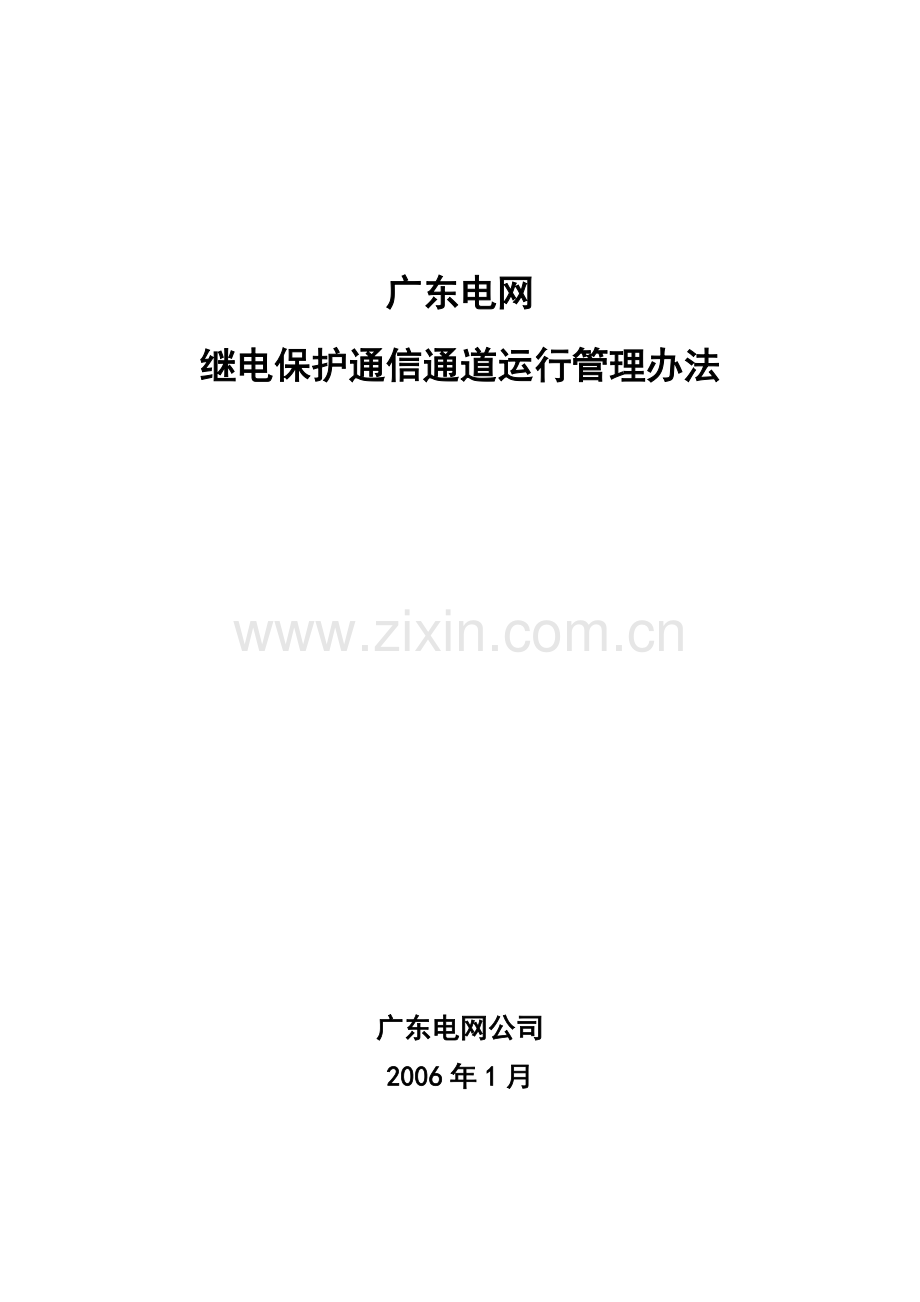

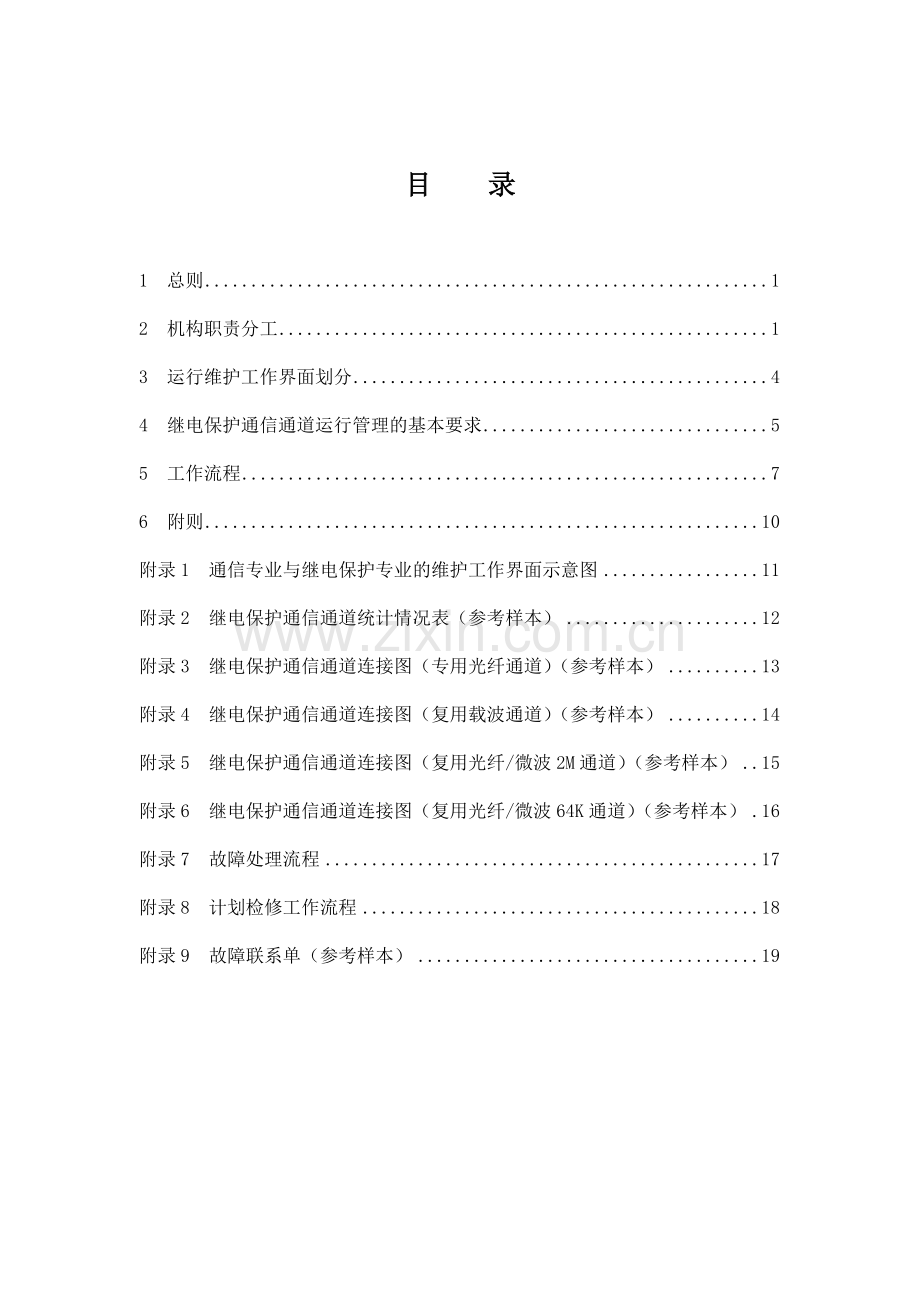

广东电网继电保护通信通道运行管理办法广东电网公司2006年1月目 录1 总则12 机构职责分工13 运行维护工作界面划分44 继电保护通信通道运行管理的基本要求55 工作流程76 附则10附录1 通信专业与继电保护专业的维护工作界面示意图11附录2 继电保护通信通道统计情况表（参考样本）12附录3 继电保护通信通道连接图（专用光纤通道）（参考样本）13附录4 继电保护通信通道连接图（复用载波通道）（参考样本）14附录5 继电保护通信通道连接图（复用光纤/微波2M通道）（参考样本）15附录6 继电保护通信通道连接图（复用光纤/微波64K通道）（参考样本）16附录7 故障处理流程17附录8 计划检修工作流程18附录9 故障联系单（参考样本）191 总则1.1 继电保护通信通道是指传送输电线路保护信号的通道，是输电线路继电保护系统的重要组成部分，是确保线路保护信号正常传输的重要手段；是输电线路可靠运行的重要基础。1.2 为加强对继电保护通信通道的运行管理，依据中国南方电网通信管理暂行规定、中国南方电网继电保护管理暂行规定等有关规定，结合广东电力系统实际情况，特制定本办法。1.3 本办法适用于广东电网继电保护通信通道的运行管理，各级通信运行管理单位、通信设备（光缆）维护单位均应遵照执行。2 机构职责分工2.1 继电保护通信通道的运行维护管理应严格执行下级服从上级、局部服从整体的组织原则，各级通信运行管理单位、通信设备（光缆）维护单位应努力做好继电保护通信通道的运行维护管理工作，确保继电保护通信通道的正常运行。2.2 广东电网公司电力通信中心负责继电保护通信通道的业务管理，协助省公司有关部门对继电保护通信通道安全生产目标进行考核。2.3 广东省电力通信有限公司主要职责2.3.1 负责省级通信调度直接调度范围（以下简称省通调范围）内的继电保护通信通道的日常运行和维护协调工作； 2.3.2 负责省通调范围内继电保护通信通道的运行统计、分析、评价工作，并按要求上报统计报表；2.3.3 组织相关通信设备（光缆）维护单位配合继电保护运行管理单位组织的继电保护装置定期检验工作，组织做好省通调范围内相关通信通道的检测工作；2.3.4 负责受理省通调范围及跨地区的220kV及以上线路继电保护通信通道的故障报告、计划检修申请并协助办理相关手续；2.3.5 负责省通调范围继电保护通信通道的运行方式变更、临时运行方式制定，组织相关通信设备（光缆）维护单位做好通道开通工作；2.3.6 执行南网总调下达的继电保护通信通道故障处理、运行方式变更及定期检验工作；2.3.7 负责省通调范围内的继电保护通信通道反事故措施的安排与组织实施工作；2.3.8 负责协调通信专业人员和继电保护专业人员在运行中的相关工作。2.3.9 广东省电力通信有限公司设通信调度部门，行使省级通信调度职能。2.4 地区（市）供电局（电厂）通信运行管理单位职责2.4.1 负责地区级通信调度直接调度范围（以下简称地通调范围）内继电保护通信通道的日常运行和维护协调工作；2.4.2 负责地通调范围内继电保护通信通道的运行统计、分析、评价工作，并按要求上报统计报表；2.4.3 组织相关通信设备（光缆）维护单位配合继电保护运行管理单位组织的继电保护装置定期检验工作，组织做好地通调范围内相关通信通道的检测工作；2.4.4 负责受理地通调范围继电保护通信通道的故障报告、计划检修申请并协助办理相关手续；2.4.5 负责地通调范围继电保护通信通道的运行方式变更、临时运行方式制定，组织相关通信设备（光缆）维护单位做好通道开通工作；2.4.6 执行省级通信调度下达的继电保护通信通道故障处理、运行方式变更及定期检验工作；2.4.7 负责地通调范围的继电保护通信通道反事故措施的安排与实施工作；2.4.8 负责协调本地区通信专业人员和继电保护专业人员在运行维护过程中的相关工作。2.4.9 地区通信运行管理单位设通信调度部门，行使地区级通信调度职能。2.5 市供电局（电厂）通信设备（光缆）维护单位职责2.5.1 做好所负责通信设备（光缆）的维护工作。2.5.2 执行各级通信运行管理单位下达通道故障处理的通信调度命令；2.5.3 执行各级通信运行管理单位下达运行方式变更的通信调度命令；2.5.4 执行各级通信运行管理单位下达设备、通道定期检验工作的通信调度命令；2.5.6 负责向各级通信运行管理单位报告继电保护通信通道的故障情况，提出运行方式更改申请和计划检修申请；2.5.7 配合继电保护运行管理单位组织的继电保护装置定期检验工作，组织做好维护范围内相关通信通道的检测工作。3 运行维护工作界面划分3.1 通信专业与继电保护专业的维护工作界面3.1.1 厂站内的继电保护室设置有通信接口配线架时，通信与继电保护专业的维护工作分界点为通信接口配线架，分界点（包括通信接口配线架）至通信设备以上的部分由通信专业负责，分界点至继电保护装置的部分由继电保护专业负责。3.1.2 放置在通信机房的继电保护专用接口转换设备的定期巡视由通信部门负责，涉及到该设备的检测、维修、元件更换工作由继电保护专业人员负责。3.1.3 厂站内的继电保护室没有设置通信接口配线架时，通信与继电保护专业的维护工作分界点为通信机房内的接口配线架，分界点（包括通信接口配线架）至通信设备以上的部分由通信专业负责，分界点至继电保护装置的部分由继电保护专业负责。3.1.4 继电保护专用光缆不经通信机房接口配线架跳转而直接在继电保护装置接口屏成端时，通信与继电保护专业的维护工作分界点为继电保护接口屏的ODF架，分界点（包括ODF架）至光缆以上部分由通信专业负责，分界点至继电保护装置的部分由继电保护专业负责。3.1.5 继电保护使用的复用载波设备由通信专业负责维护；继电保护专用的高频收发信机由继电保护专业负责维护；载波通道的耦合电容器、线路阻波器和接地开关由变电或高压部门负责维护，阻波器的频率调整和高频特性试验由通信专业负责；合相运行的户外公共设备由通信专业负责维护。3.2 凡“网厂分开”前设置的与发电企业直接相关的继电保护通信通道，按电力体制改革有关文件规定，在电网公司和发电公司未签订相关协议之前，运行维护及管理的职责维持不变，安全生产责任维持不变，有关单位必须按照本规定认真做好各项工作，确保继电保护通信通道安全可靠运行。4 继电保护通信通道运行管理的基本要求4.1 厂站内的继电保护室应设置通信接口配线架（柜），该配线架（柜）为电力生产各专业共用，根据电力生产各专业需要配置相应的ODF、DDF、VDF及以太网接口等，通信接口配线架（柜）通过光缆、电缆等线缆与通信机房内通信设备相连。站内新设或改造的线路继电保护装置，其通信通道应通过通信接口配线架（柜）接入。4.2 继电保护通信通道所承载继电保护名称由该继电保护运行管理单位负责提供给相关通信运行管理单位，通信运行管理单位以此对继电保护通信通道进行命名。命名规范如下：继电保护通信通道名称 = 线路等级及名称 + 保护名称 + 通道方式线路等级及名称：指输电线路的等级和名称，如500kV蓄北甲线、500kV江茂乙线等；保护名称：指线路保护的名称，由继电保护运行管理单位提供，如主I保护、主II保护等；通道方式：指通信通道的方式，如专用光纤通道、复用光纤2M通道等。4.3 对继电保护专用的光纤以及复用继电保护通道的通信设备，应在线缆及设备配线端子排上的显著位置准确、清晰地标识所承载的继电保护通信通道的名称。继电保护通信通道名称由相关通信运行管理单位下达到相应的通信设备（光缆）维护单位。要求该标识统一格式、颜色，并与其他标识有明显区别。4.4 新开通或变更继电保护通信通道，由继电保护运行管理单位向相关通信运行管理单位提出需求通知单，通信运行管理单位根据资源情况做出通道安排，并组织通信设备（光缆）维护部门进行相关测试。测试合格后通信运行管理单位将通信通道的测试结果和接口位置等参数回复继电保护运行管理单位。通道的最后开通或变更工作由继电保护运行管理单位和通信设备（光缆）维护单位共同实施完成。4.5 继电保护专用光纤的资源管理权限归通信运行管理部门，纤芯的申请使用以及故障情况下的临时调用等应遵循通信运行管理部门通信资源管理的相关规定，严格按照资源管理流程和规定执行，临时调换纤芯必须向通信运行管理部门备案。4.6 各级通信运行管理单位应对所调度范围内的继电保护通信通道统计登册，并绘制通道连接图，每半年向上级通信运行管理单位上报统计情况，同时送同级继电保护运行管理单位备案。4.7 继电保护通信通道运行纳入通信运行安全考核，通信通道每月的可用率应不小于99.9%（计划停运时间不计算在内）。各级通信运行管理单位应在每月运行报表中上报继电保护通道运行情况。继电保护通信通道可用率计算公式如下： （因通道故障造成线路保护中断的时间）（分钟）月可用率 =（1 - - ）x 100%已开通继电保护通信通道数量 x 月日历时间（分钟）对于一条线路（比如跨地区线路）的继电保护通信通道存在两个或以上运行管理单位的情况，由相应的单位按各自管理的范围分别负责统计运行情况。4.8 通信设备维护单位应结合通信设备巡视检查的相关规定进行通信机房内继电保护专用光电信号调制设备的定期巡视工作，并做好巡视记录。4.9 继电保护反事故措施涉及到通信通道的，继电保护运行管理单位应提前与通信运行管理单位沟通，通信运行管理单位根据通信资源情况提出建议并配合实施。4.10 继电保护通信通道的故障处理应执行故障联系单制度，对每次通道故障及处理情况应作详细记录，以便统计与备案。5 工作流程5.1 故障处理流程5.1.1 继电保护通信通道发生故障时，应按照先抢通后修复、先干线后支线的原则处理。在故障处理过程中，各维护单位之间应紧密配合，协同处理。在故障发现及排除过程中，必须与相关管理部门取得联系；故障排除后，应立即将故障原因及处理情况报相关管理部门。5.1.2 继电保护通信通道发生故障后，应尽量在24小时内修复；经现场人员判断不能在规定时间内修复的，相关通信运行管理部门应及时安排临时的通信通道。5.1.3 220kV及以上线路继电保护通信通道故障处理流程如下（流程图见附录3）：a.输电线路继电保护通道发生故障后，由变电站运行值班人员通知当地继电保护运行管理单位和通信运行管理单位；b.当地通信运行管理单位对故障进行初步判断，属于省通调范围内的应向省通信调度报告，由省通信调度联系相关通信设备（光缆）维护人员与继电保护维护人员共同到现场处理；属于地通调范围的，由当地通信运行管理单位通知相关通信设备（光缆）维护人员与继电保护维护人员共同到现场处理；c.通信维护人员通知变电站运行值班人员需要进行通道故障处理工作，并根据确定的维护界面负责办理工作票，退出继电保护通信通道。运行值班人员与上级调度沟通并采取安全措施后，通知通信维护人员进行工作；，置人员d.通信通道故障处理完毕后，通信维护人员通知变电站运行值班人员和继电保护维护人员，确认相关系统恢复正常运行；e.变电站运行值班人员恢复原实施的安全措施； f.通信维护人员将故障处理情况向省通信调度或地区通信调度报告，故障处理工作结束。5.1.4 地区通信调度范围内继电保护通信通道故障处理可参照本条款执行，具体流程由各通信运行管理单位根据本单位实际情况制定。5.2 计划检修工作流程5.2.1 通信设备（光缆）维护单位进行计划检修工作必须编制检修工作实施方案，主要内容包括：工作性质、计划工作开始和结束时间、工作地点及范围、受影响的专业和业务情况、安全措施和工作步骤等。5.2.2 涉及继电保护通信通道的计划检修工作须提前五个工作日向相应的调度部门申请，经批复后方可组织检修工作。调度部门批复工作时间应至少提前一天通知申请单位。5.2.3 涉及几个维护单位的继电保护通信通道的计划检修工作，由提出计划检修的单位负责制定实施方案及办理相关手续，其他维护单位应在职责范围内给予相应的工作配合。5.2.4 计划检修工作流程如下（流程图见附录4）：a.当通信维护人员在通信设备或通道上工作将影响到输电线路继电保护装置的正常运行时，通信设备（光缆）维护单位提前五个工作日向相应通信运行管理单位提交计划检修工作申请；b.通信运行管理单位负责向调度部门提交计划检修工作申请； c.经调度部门批复后，通信运行管理单位通知通信设备（光缆）维护单位，并在工作当天根据批复工作时间向调度部门当值调度员提出检修工作申请；d.调度部门当值调度员下达调度指令到相应厂、站采取相关安全措施；并在安全措施实施完毕后通知通信运行管理单位可以开始检修工作；，置人员e.通信运行管理单位通知现场通信维护人员可以开始检修工作；f.检修工作结束、通信维护人员确认通信通道恢复正常后，向通信运行管理单位报告；g.通信运行管理单位通知调度部门当值调度员检修工作结束；h.调度部门当值调度员通知相应厂、站恢复原实施的安全措施；i.相关一次系统运行正常，调度部门当值调度员通知通信运行管理单位可以结束检修工作。j.通信运行管理单位通知现场通信维护人员检修工作结束。6 附则6.1 本办法自颁布之日起执行。6.2 本办法解释权属广东电网公司电力通信中心。附录1 通信专业与继电保护专业的维护工作界面示意图附录2 继电保护通信通道统计情况表（参考样本）附录3 继电保护通信通道连接图（专用光纤通道）（参考样本）附录4 继电保护通信通道连接图（复用载波通道）（参考样本）附录5 继电保护通信通道连接图（复用光纤/微波2M通道）（参考样本）附录6 继电保护通信通道连接图（复用光纤/微波64K通道）（参考样本）附录7 故障处理流程附录8 计划检修工作流程附录9 故障联系单（参考样本）附录1 通信专业与继电保护专业的维护工作界面示意图附录2 继电保护通信通道统计情况表（参考样本）广东电网公司xxxx（单位）继电保护通信通道统计情况表日期： 年 月 日序号通信通道名称保护命令名称保护通信通道方式（专用光纤）（复用光纤、复用微波）（复用载波）长度（km）通道带宽经过节点数相别频率长度（km）123456789101112附录3 继电保护通信通道连接图（专用光纤通道）（参考样本）附录4 继电保护通信通道连接图（复用载波通道）（参考样本）附录5 继电保护通信通道连接图（复用光纤/微波2M通道）（参考样本）附录6 继电保护通信通道连接图（复用光纤/微波64K通道）（参考样本）附录7 故障处理流程附录8 计划检修工作流程附录9 故障联系单（参考样本）故障联系单故障情况简述通道名称故障开始时间故障现象：填写人时间： 年 月 日通信故障处理情况故障结束时间填写人时间： 年 月 日小结通信专责人：继电保护专业专责人：注：1 两专业应相互配合，互相支持。故障联系单由继电保护专业发出。如故障原因不明需要到现场处理时，两专业技术人员应共同到现场分析处理故障，相互协作配合。2以上流程适用于省公司范围内各通信、继电保护有关单位。
