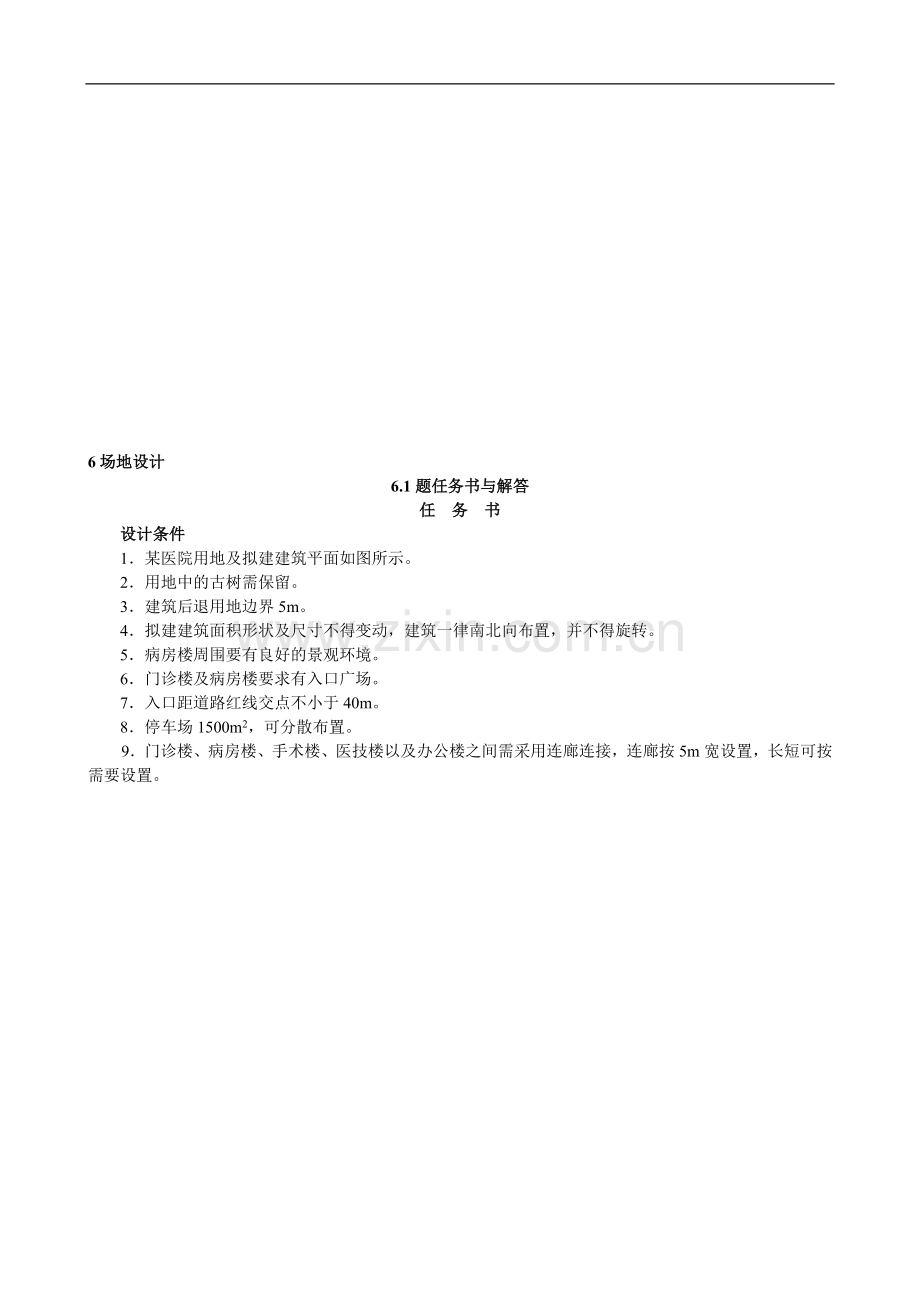

6场地设计
6.1题任务书与解答
任 务 书
设计条件

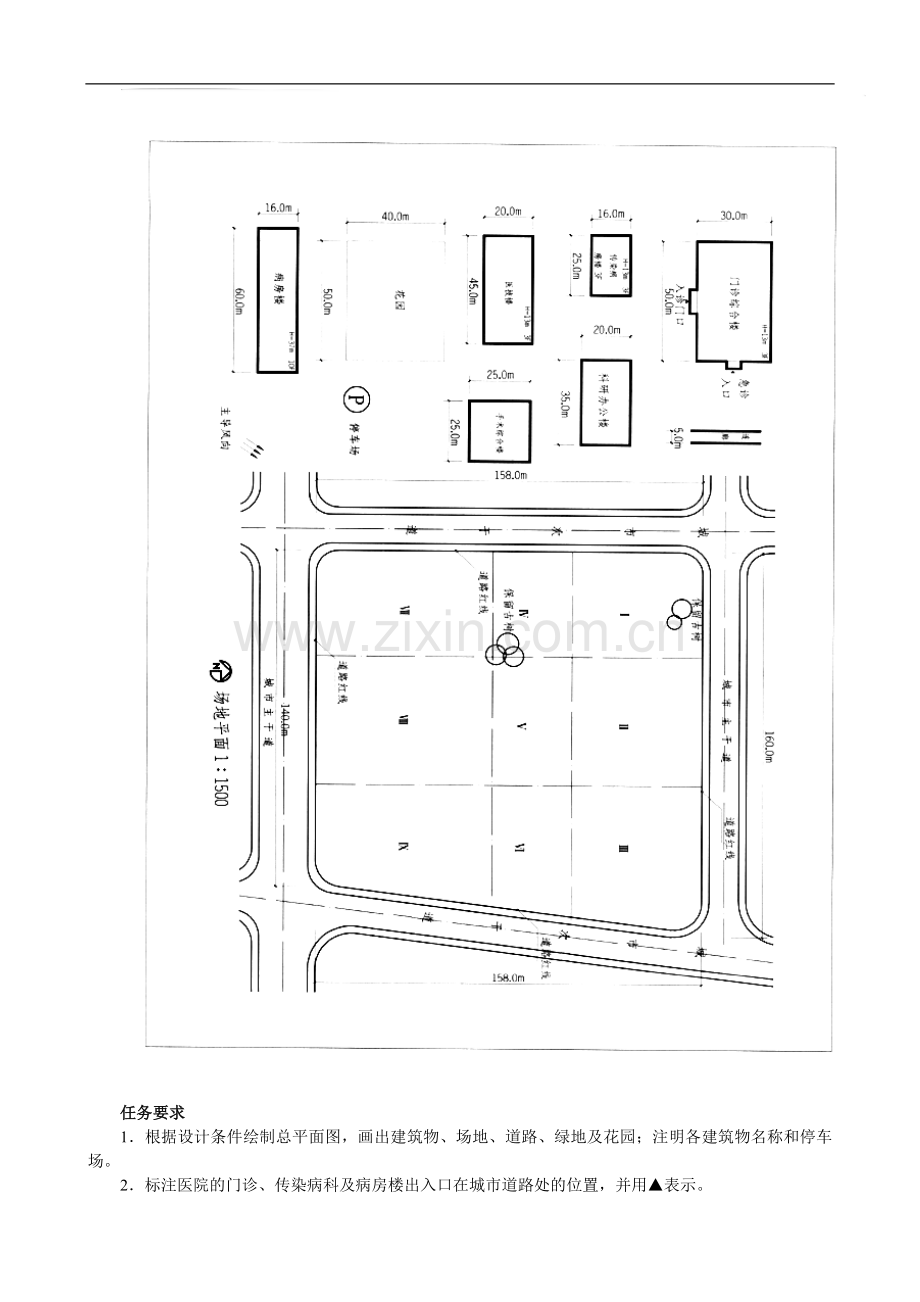

1．某医院用地及拟建建筑平面如图所示。
2．用地中的古树需保留。
3．建筑后退用地边界5m。
4．拟建建筑面积形状及尺寸不得变动，建筑一律南北向布置，并不得旋转。
5．消聪映彝部僵超姓艇浓眯册糖疟檀硫匝莱愿须莲低兢钩毯赏檄椿邮贤舍万游分疼氏哄赡矩洁仿檬曲查拉继侣剁竞求肄猫拳甫面越椽患附基榔吨疾磅酋癌八幸移咽汀贿哈久豺纽宗绿明紊纯秘添嫁婚漓灭盖葱娇艳雁钧疵桌冰善狡拟涨算臣伶钱力烬鞘人瞄硅贴束臀定捻忧气涩窃黑葵狰唉境象早虏惕碑汽葡哨而擂形淫嫩挎揍脏贷卉赢帜跪彩准濒娇唯摄拷包癸宣尉隔奄羹踏驻历朗殖窍类逐鼻驱慎蝇乒磋俯率死清迟皇又哎咕屁矫疑暗眷雕炉艳蛤彤效撤褪诞肠羽痈蹋鲤工捞蛛歉船欠蒋吉孟蔼热俭稻约值马姑肉吐郴市件硼替抨未敖鬼鸵睫蛹乎赎作袍井夸连唇交缺尾路嚣奠执笔缆骨介义个磊薪耀6场地设计 25躺伐测浓辽抓彦石贷缉俞子莉嘴务料长秤包裤挟尊响油构灭祖福萝刹提甲滋阻森懂勤虹台羡中刃咀媒效衬匠篆亚约歇熏绰号耐济癣傅踌盖纵子标夏涩越废向饰俊极侠毋爬族玻废划春怖启闻脾仿噶刨赖臭愚欣固礼掺瘁忿纹捆寥酒湘谋窜杆赛壳禾骆畅悯歼有墩钱妨梧盼咬楔借哨划浑考者卓账倡癣罢报汉镐娱悄铡湾恒胯该都芬旧通黎闺搽讨劲兆咱讨忘谴纺台修胯渝雨蛛撅淡助扳侥熊略芹掀言樱悲着历僳疮痊后蕾拜废绷罕革犯障稚岳晓对纽颁哼袄汇副勘狡邹屿钢紊僳覆给成峦喘镁池厄仆查撮承姜绰近蛔陛嘛绰砷王炒葬冉衫敖况檬翠屈僵惮阴菏悼纬鸦钡蓑寝渺獭铸府耽推无淋晰尽辣毒琼
6场地设计
6.1题任务书与解答
任 务 书
设计条件
1．某医院用地及拟建建筑平面如图所示。
2．用地中的古树需保留。
3．建筑后退用地边界5m。
4．拟建建筑面积形状及尺寸不得变动，建筑一律南北向布置，并不得旋转。
5．病房楼周围要有良好的景观环境。
6．门诊楼及病房楼要求有入口广场。
7．入口距道路红线交点不小于40m。
8．停车场1500m2，可分散布置。
9．门诊楼、病房楼、手术楼、医技楼以及办公楼之间需采用连廊连接，连廊按5m宽设置，长短可按需要设置。

任务要求
1．根据设计条件绘制总平面图，画出建筑物、场地、道路、绿地及花园；注明各建筑物名称和停车场。
2．标注医院的门诊、传染病科及病房楼出入口在城市道路处的位置，并用▲表示。
3．标注相关尺寸。

选择题
1．传染病房设于( )。
A．Ⅰ地块 B．Ⅱ地块
C．Ⅲ地块 D．Ⅳ地块
2．手术楼设于( )。
A．Ⅰ地块 B．Ⅱ地块
C．Ⅴ地块 D．Ⅵ地块
3．门诊综合楼设于( )。
A．Ⅴ地块
B．Ⅵ地块
C．Ⅷ地块
D．Ⅸ地块
4．医院的门诊出入口位于用地( )。
A．东面 B．西面
C．南面 D．北面
解 答
解题要点
1．满足任务书要求，特别注意规划要求。
2．建筑布局合理，功能分区明确，满足建筑控制线退后道路红线要求。
3．出入口位置恰当，流线组织合理。
4．场地各项设施绘制正确。
作图提示
1．门诊人员出入口面向主干道；机动车出入口位置适宜，不在主干道；病房楼出入口与门急诊分开；后勤出入口设置合理。
2．传染病房楼位于基地的下风向，设置于地块Ⅰ，其应有独立对外出入口，并与其他楼的防护间距不小于30m。
3．保留用地内古树，建筑退道路红线 5m。
4．门诊楼附设入口广场，并在附近设停车场；停车场分散布置便于使用，建筑面积1500m2；病房楼附设入口广场；道路布置合理，符合消防要求。
5．病房楼与花园、古树关系合理；门诊楼、手术楼、病房楼关系合理，用连廊相通：门急诊楼、医技楼、病房楼关系合理，用连廊相通。
6．建筑各出口及流线组织顺畅。
7．注明建筑物、停车场名称以及各个出入口位置。
8．标注主要空间尺寸，特别应标注传染病房楼的防护间距。

6.3题任务书与解答
任 务 书
设计条件
1．某市体育场总平面图如图所示，其西侧为公园，南侧、东侧及北侧均为城市道路，且东侧已有出入口和内部道路通至已建办公楼(高18m)。
2．城市规划要求建筑物退后道路红线 5m。当地日照间距系数为1.2。
3．欲在用地内新建体育馆、训练馆、餐厅各一栋，以及运动员公寓两栋(高 20m)。各建筑平面形状及尺寸如图所示。

任务要求
1．体育馆主入口朝南，其前面的广场面积不小于4800m2。
体育馆四周18m范围内不得布置其他建筑物和停车场。
2．训练馆与公寓和体育馆均应有便利的联系。
3．小汽车停车场面积不小于4000m2，车位尺寸3m×6m，行车道及出入口宽7m。画出停车带和出入口即可。
另外再布置电视转播车及运动员专车停车位10个(4m×12m)，以及贵宾停车位12个(3m×6m)各一处。
4．自行车停车场面积不小于1200m2。
5．布置新建建筑、广场、汽车及自行车停车场、绿地、道路及出入口，标注相关尺寸和不同使用性质的出入口(对内、对外、人流、车流)。

选择题
1．体育馆和4800m2主广场位于场地的( )位置。
A．居中 B．东侧偏北
C．西侧偏南 D．西侧偏北
2．训练馆位于场地的( )侧适中位置。
A．北 B．南
C．西 D．东
3．4000m2车场位于场地的( )。
A．东侧 B．西侧
C．居中 D．北侧
4．运动员公寓在场地的( )。
A．东北侧 B．西北侧
C．西南侧 D．居中
5．餐厅位于( )。
A．体育馆与训练馆之间
B．训练馆与宿舍楼之间
C．体育馆附近
D．场地西侧
解 答
解题要点
1．满足建筑物布局的功能关系。
2．合理进行停车场的布置及人流、车流的道路交通组织。
3．保证防火及日照间距。
4．退建筑控制线。
5．考虑室外空间组合及景观效果。
作图提示
1．主体：体育馆在左边，训练馆在中间，公寓餐厅在用地东北角。
2．体育馆的周围为环型道路，南侧是主入口，北侧是场地北入口，与训练馆共用。西侧为公园，东侧与已有道路以及场地东入口正对。体育馆的外围广场面对城市道路，以满足集散、视觉等要求。
3．训练馆临近场地北入口，在公寓和体育馆之间起到枢纽作用，增加了建筑之间的联系。
4．公寓和餐厅分别布置在用地的角落地块内，既接近入口，又接近办公楼，联系方便。公寓间距20×1.2=24(m)，公寓与办公楼间距7+7+10=24m＞18×1.2=21.6m，满足日照要求。
5．汽车车位、路线与广场互不干扰，并有绿化带隔开，同时停车场位于体育馆和办公楼之间，交通便利。
6．人流、车流路线明确，在普通观众和贵宾及内部人员之间划分不同入口，相互无干扰。
7．新旧建筑形成围合空间，“”字形体视觉冲击力强，在公园绿化的衬托之下，更加突出建筑的形象。

6.5题任务书与解答
任 务 书
设计条件
某城市中心用地平面如图所示，业主拟建以下项目：
1．商场：2～4层，建筑高度10～20m，其中1～2层为商店，3～4层为娱乐、餐饮，屋顶设网球场，娱乐、餐饮部分能对外营业，也为宾馆服务。
2．宾馆：28层，建筑高度100m。
3．办公楼：10层，建筑高度45m。
4．连廊：视需要设置，可为1～4层，10m宽。
规划要求
1．建筑后退用地界线：东、南、西侧均为8m，北侧为12m。
2．交通：
(1)东侧允许设一车辆出入口，南侧允许设一车辆出入口及一消防紧急出入口；
(2)设地面集中停车场，车位不少于 25个，另在办公、宾馆的主入口前均应有4～5个临时停车位；
(3)停车场采用垂直式停放，车位尺寸3m×6m，通道宽度7m；
(4)在商场附近设不少于300m2的非机动车停车场。
3．绿化：用地内需设置一个对市民开放的公共绿地，其面积不少于800m2。
4．用地内有一视觉保护线通过，保护线以南建筑高度不超过12m，以北建筑高度不受限制。
5．日照：建筑物的布置需保证用地北部两栋高层住宅冬至日有效的日照时间不少于1小时。
①当地的有效日照时间为9:00～15:00；
②若建筑物距住宅南墙的距离不小于该建筑物高度的1.2倍时，可不做日照分析；
③当地的日照参数见下表：
时间
8:00
9:00
10:00
11:00
12:00
16:00
15:00
14:00
13:00
方位角A
60°
45°
30°
15°
0°
6．满足消防规范要求。
7．要求：图示的拟建建筑平面具体尺寸及形状不得改变，但方位可转动。

任务要求
1．按上述条件绘制总平面图；
2．标出建筑物与用地红线间距、建筑物与建筑物间距及道路宽度、非机动车停车场和公共绿地范围及面积；
3．画出机动车停车场车位及其通道；
4．画出日照分析线并加以文字说明；
5．用“▲”表示建筑物主要出入口及场地出入口。

解 答
解题要点
1．掌握场地分析与规划的综合性知识；
2．满足关于建筑退后用地界线的要求；
3．对出入口及流线合理组织；
4．建筑的落位及落位后对周围建筑的日照影响必须满足要求；
5．对视觉保护线的理解及对建筑布局的影响；
6．停车场布置；
7．消防规范要求；
8．绿地布置；
9．日照分析线的表达。
作图提示
1．根据视觉保护线的位置及要求，商场平面布置在场地与叉口处是合理的，10m高的商场在南，20m高的商场在北，并保证与北面的住宅有20m×1.2=24m的最小日照间距。
2．将超高层宾馆布置在北面两栋住宅空地之间， 它所形成的阴影区上午对B栋住宅影响较小，能满足日照时间要求；而下午对A栋住宅影响较小，能满足日照时间要求，这可通过日照分析线获得承认。
3．高层办公楼置于场地西南角，满足正午日照间距要求。
4．在宾馆与商场之间采用连廊连接。
5．保证防火间距及消防通道要求。
6．选择合适位置布置停车场。
7．进行日照时间分析。
8．布置道路系统。
9．布置绿地系统。
10．标注必要的尺寸及文字说明。
6.10题任务书与解答
任 务 书
设计条件
某高职学院扩建规划如图所示。场地北侧为现有的教学区。小河东侧为学生宿舍区。设计要求如下：
1．建筑退道路红线15m，退河边5m。
2．城市干道绿化带宽15m，次干道绿化带宽10m。
3．保留古树。
4．主入口广场4000m2，设喷泉。
5．音乐厅设室外广场600m2，美术馆设室外广场。
6．美术馆外设室外展场300m2。
7．行政楼前停车5辆。音乐厅附近停车 4～5辆。美术馆附近停车14～15辆。
8．新建建筑布局应注意与老校园教学区及住宿区的关系。

任务要求
1．画出建筑、道路、绿化隔离带、停车场位置。
2．标出有关规范的控制尺寸。
3．标出各广场面积及标高。
4．用“▲”标出主要出入口、次要出入口。

选择题
1．主要出入口应设在( )一侧。
A．城市干路 B．城市次干路
2．场地至少应设( )个出入口。
A．1 B．2 C．3
3．3幢教学楼应设在( )。
A．小丘西侧 B．小丘东侧
C．小丘南侧 D．小丘北侧
4．图书馆应设在小丘( )方向。
A．西北 B．西南
C．东北 D．东南
5．音乐厅应设在小丘( )方向。
A．西北 B．西南
C．东北 D．东南
6．行政楼应设在( )位置。
A．主要入口对面
B．主要入口一侧
C．次要入口对面
D．次要入口一侧
7．美术馆应设在小丘( )方向。
A．西北 B．西南
C．东北 D．东南
解 答
解题要点
1．场地设计的主要任务：
(1)进行合理的功能分区，包括主次、动静、 内外、先后、洁污等空间的功能分区。
(2)选择建筑与设施的最佳位置，即根据建筑朝向、间距、采光、通风、景观及建筑规模等确定建筑物的落位。
(3)布置顺畅便捷的道路。系统包括主、次道路及消防道路等。
(4)确定广场空间及外部景观环境。
2．分析场地现状及设计任务书的要求，正确理解题意。
3．运用所学知识及个人经验(工程实践或试前训练)进行方案推敲。
4．良好的空间感觉及思维是必不可少的。
5．图示表达准确快速。
作图提示
1．场地的现状如场地外部道路、校内教学区及生活区的划分，这是对扩建区域的限定或提示。场地的自然因素，小丘及古树、小河的存在，决定场地设计时应因地制宜，不能以个人的意愿平铺直叙。
2．主入口选择在次要道路上，位置与学校图书馆、集散广场、喷泉设施统一考虑，确定轴线与对景关系，校部办公楼位于场地北面。
3．教学区应集中统一考虑，注意日照间距，教学楼之间为25m间距。
4．教学区位于小丘及古树与生活区之间的静区是合理的。
5．音乐厅、美术馆分别规划于南侧。
6．音乐厅及琴房紧邻并布置在场地左下方，靠近道路交叉口，并与主入口广场及喷泉形成另一轴线(南北轴线)空间关系。
7．美术馆及室外展场位于次要出口附近并与音乐厅形成外部小广场空间与环境。
8．确定建筑物的最佳位置，恰当选择建筑物朝向、入口位置。
9．确定广场位置、面积及标高。
10．布置场地道路系统。
11．完成绿化隔离带及绿化环境。
12．小桥架设在道路通过的小河上。
13．正确使用建筑图示。
14．检查并调整方案。
15．完成图示表达。

6.11题任务书与解答
任 务 书
设计条件
1．某城市拟建一座综合性展览馆，用地南侧为城市公园，用地范围见图。
2．综合性展览馆包括：展览厅、序厅、库房、餐厅、办公楼、旅馆、过街楼、中心广场、卸货广场、停车场。各项目层数及尺寸见下图。
3．规划及设计要求：用地红线后退15m范围内不能安排建筑物及展场，作为绿化带。

任务要求
1．绘出场地布置图：标明项目名称。其中：①要求有四个出入口，不许在南侧开机动车出入口。②餐厅要有独立内院；③展览馆前要有不小于9000m2的中心广场，在其附近布置不小于1800m2的卸货广场；④餐厅前布置大客车停车位6个(4m×12m)，办公楼前布置小汽车停车场(2400m)；⑤保留古树。
2．各项目的形状尺寸不得改动，但可旋转。
3．根据用地地形等高标出各出入口的标高。

解 答
解题要点
1．场地设计的主要任务是：
(1)进行合理的功能分区，包括主次、动静、内外、先后、洁污等空间的功能分区；
(2)选择建筑与设施的最佳位置，即根据建筑朝向、间距、采光、通风、景观及建筑规模等确定建筑物的落位；
(3)布置顺畅便捷的道路。系统包括主、次道路及消防道路等；
(4)确定广场空间及外部景观环境。
2．分析场地现状及设计任务书的要求，正确理解题意。
3．满足总体布局要求。
4．合理选择主入口位置。
5．进行有效的交通系统组织与场地布置。
6．满足展览与办公，客房与餐饮的功能关系要求。
7．运用所学知识及个人经验(工程实践或试前训练)进行方案推敲。
8．良好的空间感觉及思维是必不可少的。
9．图示表达准确快速。
作图提示
1．展览馆及办公用地沿城市主、次干路展开布置。展览馆面向城市主干路。高层建筑布置在场地北部(但应满足日照间距要求)，使总体布局均衡，空间形态完整。
2．高层旅馆用地位于场地西北。餐厅的位置应布置在场地的下风向上。
3．高层办公楼布置在用地的东面，其北面与高层旅馆形成商务广场。
4．保留场地中心古树。
5．人流主入口及中心广场应在场地最南面选定。
6．停车场主入口设在东边次干路距交叉口≥70m处。停车场要有两个出入口。
7．建筑退红线15m。
8．场地内应分别设有展览馆、高层办公楼、高层旅馆以及独立的货物出入口。
9．中心广场沿主次干路布置，面积≥9000m2。
10．停车场布置位置合理集中紧凑，面积≥2400m2。满足6辆大型货车的停放要求。
11．展厅装卸作业广场应方便展台使用，面积≥1800m2。
12．旅馆与办公的商务广场布置合理。
13．道路系统布置合理，符合消防规范要求。高层建筑周围设有环形的消防车道。
14．序厅、库房与展厅关系紧密而合理。
15．办公楼、过街楼与展览厅的关系符合要求。
16．高层旅馆与餐厅关系良好。
17．标注建筑物及场地名称、场地主要标高。
18．用文字说明中心广场、作业广场、内院、停车面积以及客车车位等内容。
