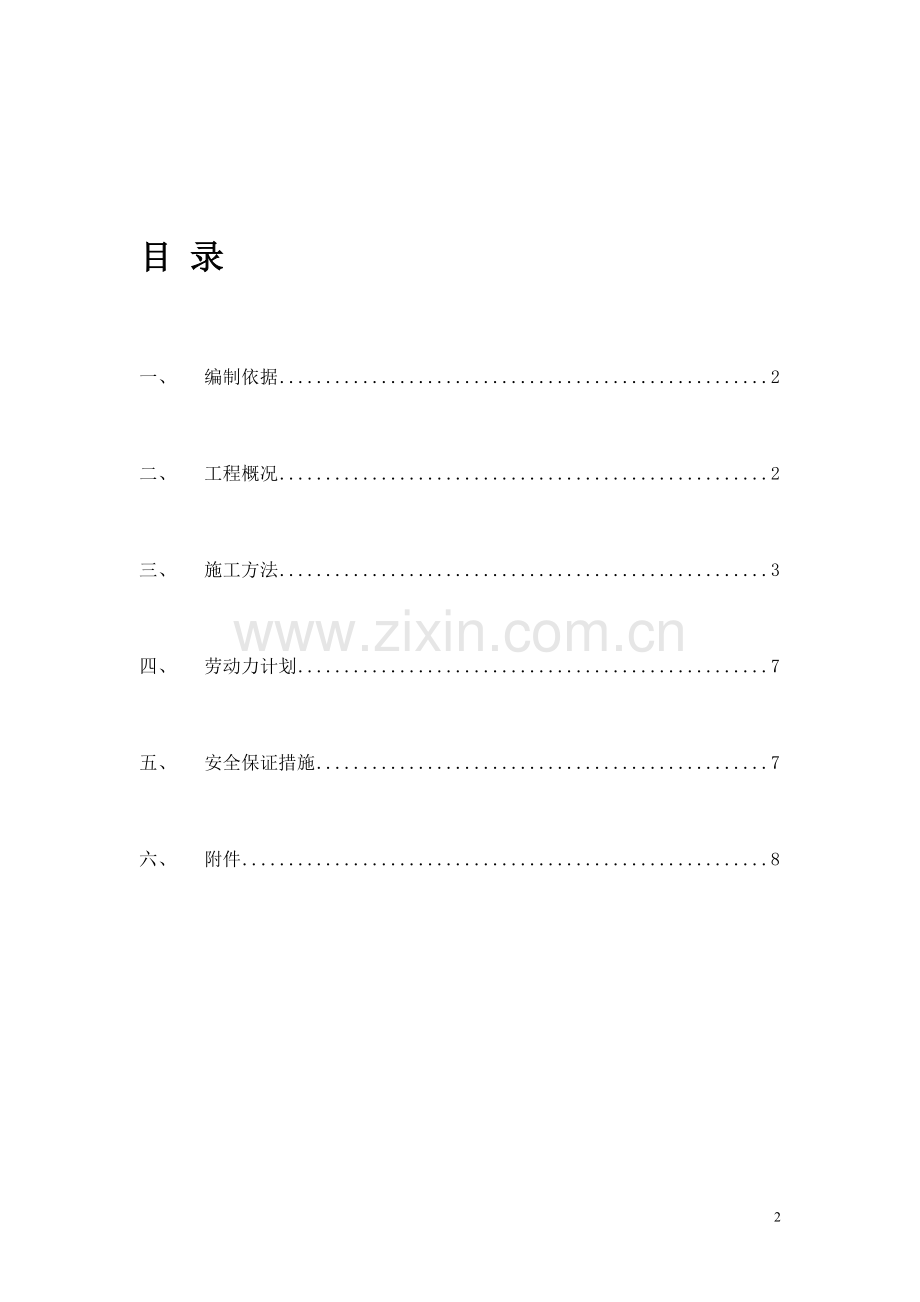

目 录

一、 编制依据 2
二、 工程概况 2
三、 施工方法 3
四、 劳动力计划 7
五、 安全保证措施 7
六、 附件 8

广州市轨道交通五号线【淘金站】支撑梁及腰梁拆除方案

一、 编制依据
在本施工方案的编制过程中，主要以以下几项为依据：
1、广州市轨道交通五号线【淘金站】土建工程结构施工设计图纸；
2、现行国家有关规范、规程和标准；
1）、《建设工程安全生产技术》 建设部工程质量安全监督与行业发展司组织编写 2004.06；
2）、《建筑施工安全检查标准》 JGJ59-99；
3）、《施工现场临时用电安全技术规范》 JGJ46-2005；
4）、《建筑施工高处作业安全技术规范》 JGJ80-91；
5）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；
6）、其他相关规程规范、标准。
二、 工程概况
广州市轨道交通五号线【淘金站】位于环市东路花园酒店路段， 基坑车站主体采用明挖顺作法施工，基坑开挖平均深度27.3m，支撑系统竖向4道，钢筋混凝土支撑。第一道支撑为：600mm×800mm，第二～三道支撑为：800mm×1000mm，第四道支撑为：1000mm×1000mm，见图1 支撑竖向布置图。第一道支撑采用C30砼，第二、三、四道支撑及腰梁采用C40砼。二、三、四道砼支撑梁底分别对应中板面的距离是1550mm。
根据要求每层中板结构完成达到强度后便可以对支撑实施拆除，根据计划第二～四道支撑拆除采用抽芯钻孔截断吊出的方法进行拆除，截断后每段支撑长度2.5米，约7吨，总重约50吨。第一道支撑及腰梁则采用机械凿除人工配合的方法拆除。本方案专门针对支撑梁及腰梁拆除而编制。
三、 施工方法
(一) 施工流程

施工流程图

（二）施工工艺
1、搭设临时支架
拆除肋撑、支撑和斜撑前要先搭设钢管脚手架对其进行支撑，以确保待拆构件在拆除过程中稳固。使用的材料必须有出厂合格证，弯曲、变形、开裂的严禁用于支顶架搭设施工。
临时脚手架搭设高度为1.55米，采用钢管类型为 48×3.0。沿支撑梁的纵向每隔2.5米搭设4榀临时支架作为支顶，并在临时支架上设置梁底支撑钢管7根（斜撑搭设与支撑相同）。而肋撑在两端搭设3榀临时支架，并在临时支架上设置梁底支撑钢管5根，承担截断后各段支撑梁的荷载。（详见附图1：临时支架立面图）。
立杆脚部设置横向扫地杆，纵向扫地杆应采用直角扣件固定距底托不大于200mm处，每隔2.5米设置一道十字撑（见剖面图）。

采用扣件规格必须与钢管外径（Φ48）相同，螺栓拧紧力不应小于40N.m，且不应大于65N.m。 在主节点处固定横向水平杆、纵向水平杆、剪力撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm，对接扣件开口应朝上或朝内。各杆件端并设有伸出扣件盖板边缘的长度不应小于100mm。
2、截断支撑梁
采用抽芯钻孔截断支撑梁的方法进行拆除，抽芯钻孔采用水平孔的方式进行。各构件的拆除顺序为：肋撑 直支撑或斜撑 围檩。直撑的截断顺序为：由中间向两边进行截断，每段长2.5m，。截断过程中需保留上下层的钢筋不截断，待吊机起吊的时候再截断上下层钢筋，以保证安全。支撑梁截断时，支撑梁下中板应达到85％的强度且中板下支架仍未拆除。
3、凿除腰梁
腰梁凿除采用机械凿除人工配合的方式进行，凿除时，先凿除肋梁及支撑剩余砼再凿除腰梁的砼。在凿除过程中应做好安全防护措施，防止飞石伤人，拆除后的砼渣应及时清理。
4、吊出截断部分支撑梁
砼支撑梁截断后，利用龙门吊吊至东端安全区域。
起吊孔的制作：利用抽芯钻孔在各段梁的两端0.207L位置（即0.621米）钻孔，钻孔后，钢丝绳穿进孔内作为吊点。起吊前利用两个5t手动葫芦进行平移（葫芦固定在未拆除支撑梁上），在另一侧再2个5t葫芦来限制移动的速度。安装并把支架留空部分按原来脚手架的方式补充完整。然后利用龙门吊进行起吊。起吊过程中，吊物下方严禁站人。废除的支撑梁段吊至基坑东端临时堆放，外运。

5、拆除临时支架
截断后的支撑梁段全部吊出后，才能进行临时支架的拆除。拆除过程设立警戒区域，有专人监护，非工作人员不得进入。支架拆除后，应按要求整齐堆放。
6、清除凿除后杂物
凿除后的杂物人工进行清理，利用龙门吊吊出主体结构施工现场。
四、 劳动力计划

工种
数量（人）
备注
工种
数量（人）
备注
电工
2

杂工
12

龙门吊司机
2

架子工
10

钻孔工人
30

现场管理人员
2

司索指挥工
2

五、 安全保证措施
1、施工现场必须有技术人员统一指挥，严格遵循拆除方法和拆除顺序。
2、临时支架搭设应严格按照方案及相关规范执行。
3、搭设脚手架必须按规范进行，即：横平竖直、连接牢固，底脚着实，层层拉结，支撑挺直，通畅平坦，设施齐全、牢固。
4、支撑梁未全部拆除，支撑梁下方严禁站人或在支撑梁下方通过。
5、施工人员进入施工现场，必须戴安全帽，扣紧帽带；高空作业必须系安全带、安全带应高挂低用，挂点牢靠。
6、施工现场必须设置醒目的警示标志，采取警戒措施派专人负责。非工作人员不得随便进入施工现场。
7、支撑拆除时，应自下而上，顺序进行，禁止数层同时拆除。当拆除某一部分的时候应防止其它部分倒塌。
8、拆除工作完成后达到工完、料清、场地净，并确保周围环境整洁。
9、支撑梁起吊过程中，应严格执行起吊的安全要求。
10、拆除构件受自然气候、环境影响较大，密切注意，防患与未然。每个工作日结束后，工程技术人员必须现场检查，确认拆除物是否用加固，做到安全无隐患。

六、 附件
1、 计算书
2、 支撑立面图

5

临时支架计算书
一、支撑砼梁支架验算
1、荷载设计值：
(1)支撑梁钢筋混凝土自重26 KN/m3×1m×1m×1.2=31.2 KN/m
(2) 施工荷载2.5KN/m2×1m×1.4=3.5KN/m
荷载组合
Q1=(1)+(2)=31.2+3.5=34.7KN/m (强度)
2、截断后，各支撑梁段支座反力验算（按每2.5米一段计算）
R=1/2ql=0.5×34.7×2.5=43.38 KN
3、梁底横担梁钢管计算（因滚轴钢管满跨布置，且跨度比横担钢管少，故可不验算）
简化计算，将每根横担钢管为均布荷载计算（按三跨连续梁计算）
Q2= R /(nl)＝43.38/(7×1)=6.2KN/m（n为纵向滑轴钢管数共7根，l为支撑梁宽度）

M=0.1ql22=0.1×6.2×0.72＝0.3 KN•m
强度验算
δ= M/W=0.3×106/ 4491＝66.8N/m＜205 N/m 满足要求
挠度验算
ω=(0.677q2L14)/(100EI)＝（0.677×6.2×7004）/(100×2.6×105×12.19×104)＝0.32mm＜700/250=2.8mm
支座反力Rmax＝1.1ql＝1.1×6.2×0.7＝4.77KN
4、竖向支撑的稳定性按下列公式验算（不考虑风荷载影响）
N/A≤f
其中N为立杆段的轴力设计值，为轴心受压构件稳定系数，A为立杆的截面面积，
f为钢材的抗压强度设计值
轴心受压构件稳定系数计算：
λ=l0/ i=(h+2a)/i
其中h为水平杆步距取h=750mm
a为立杆伸出立杆顶层横向水平杆中心线至模板支撑点的长度。取 a=200mm
λ=l0/ i=h+2a/i=(750+200×2)/15.8=72.78
查表得=0.76
故N/A=4.77×103/（0.76×424）=14.8N/mm2 <f=205 N/mm2
稳定性满足要求。
5、按强度计算侧向支撑的受压应力
σ=N/A=4.77×103/424=11.25N/mm2 <f=205 N/mm2
满足要求。
二、肋梁支架验算
1、荷载设计值：
(1)支撑梁钢筋混凝土自重26 KN/m3×0.4m×0.8m×1.2=9.98KN/m
(2) 施工荷载2.5KN/m2×0.4m×1.4=1.4KN/m
荷载组合
Q1=(1)+(2)=9.98+1.4=11.38KN/m (强度)
2、截断后，各支撑梁段支座反力验算（肋梁长度5米）
R=1/2ql=0.5×11.38×5=28.45 KN
3、梁底横担梁钢管计算，最不利为整根梁压在一跨上。（因滚轴钢管满跨布置，且跨度比横担钢管少，故可不验算）
简化计算，将每根横担钢管为均布荷载计算（按三跨连续梁计算）
Q2= R /(nl)＝28.45/(5×0.4)=14.23KN/m（n为纵向滑轴钢管数共5根，l为支撑梁宽度）

M=1/8ql22=1/8×14.23×0.352＝0.22 KN•m
强度验算
δ= M/W=0.22×106/ 4491＝48.99N/m＜205 N/m 满足要求
挠度验算
ω=(5q2L14)/(384EI)＝（5×14.23×3504）/(384×2.6×105×12.19×104)＝0.88mm＜350/250=1.4mm
支座反力Rmax＝0.5ql＝0.5×14.23×0.35＝2.5KN
4、竖向支撑的稳定性按下列公式验算（不考虑风荷载影响）
N/A≤f
其中N为立杆段的轴力设计值，为轴心受压构件稳定系数，A为立杆的截面面积，
f为钢材的抗压强度设计值
轴心受压构件稳定系数计算：
λ=l0/ i=(h+2a)/i
其中h为水平杆步距取h=800mm
a为立杆伸出立杆顶层横向水平杆中心线至模板支撑点的长度。取 a=200mm
λ=l0/ i=h+2a/i=(800+200×2)/15.8=75.95
查表得=0.744
故N/A=2.5×103/（0.744×424）=7.93N/mm2 <f=205 N/mm2
稳定性满足要求。
5、按强度计算侧向支撑的受压应力
σ=N/A=2.5×103/424=5.9N/mm2 <f=205 N/mm2
满足要求。
