九莲小学智能化弱电系统技术设计方案.doc

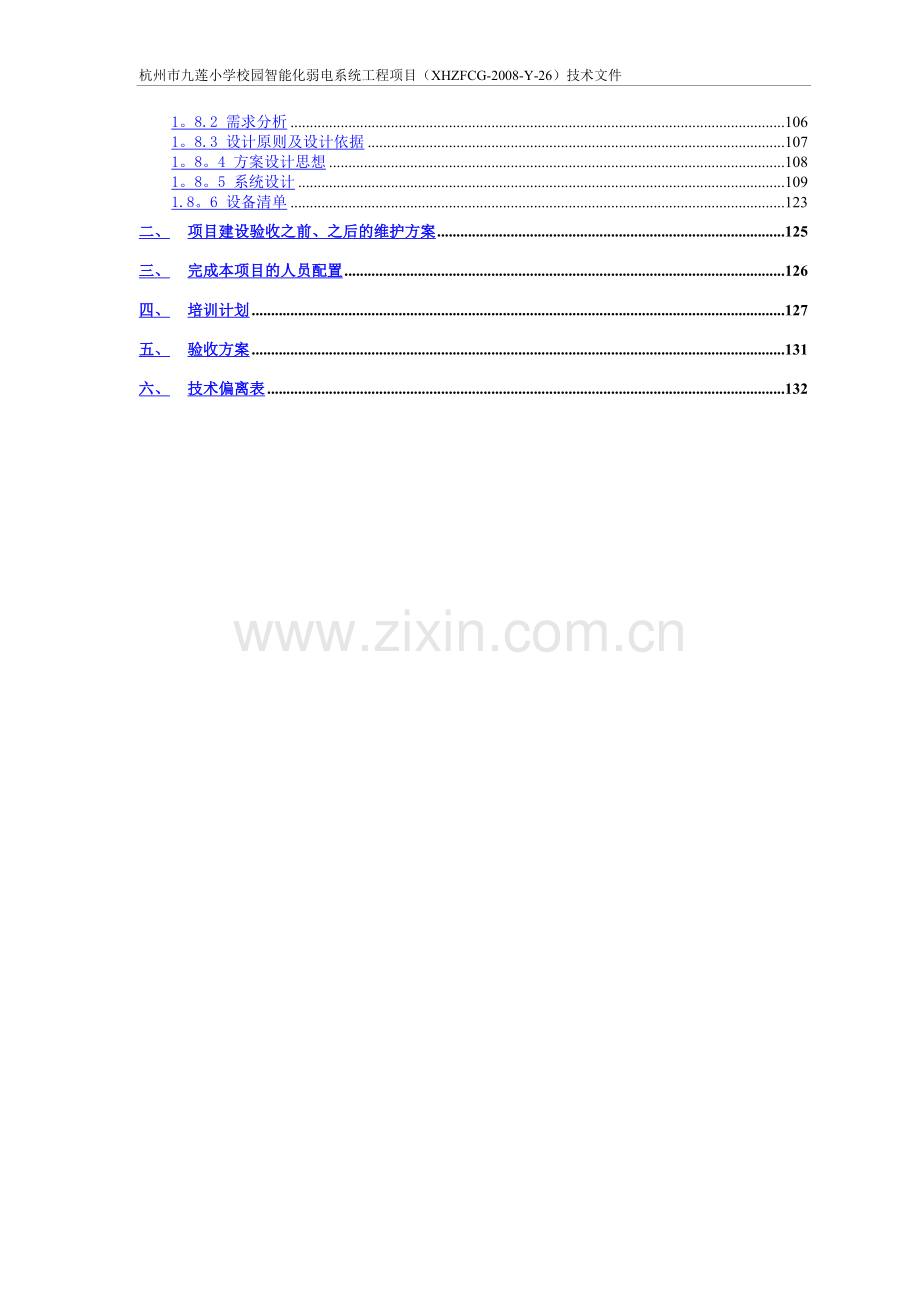

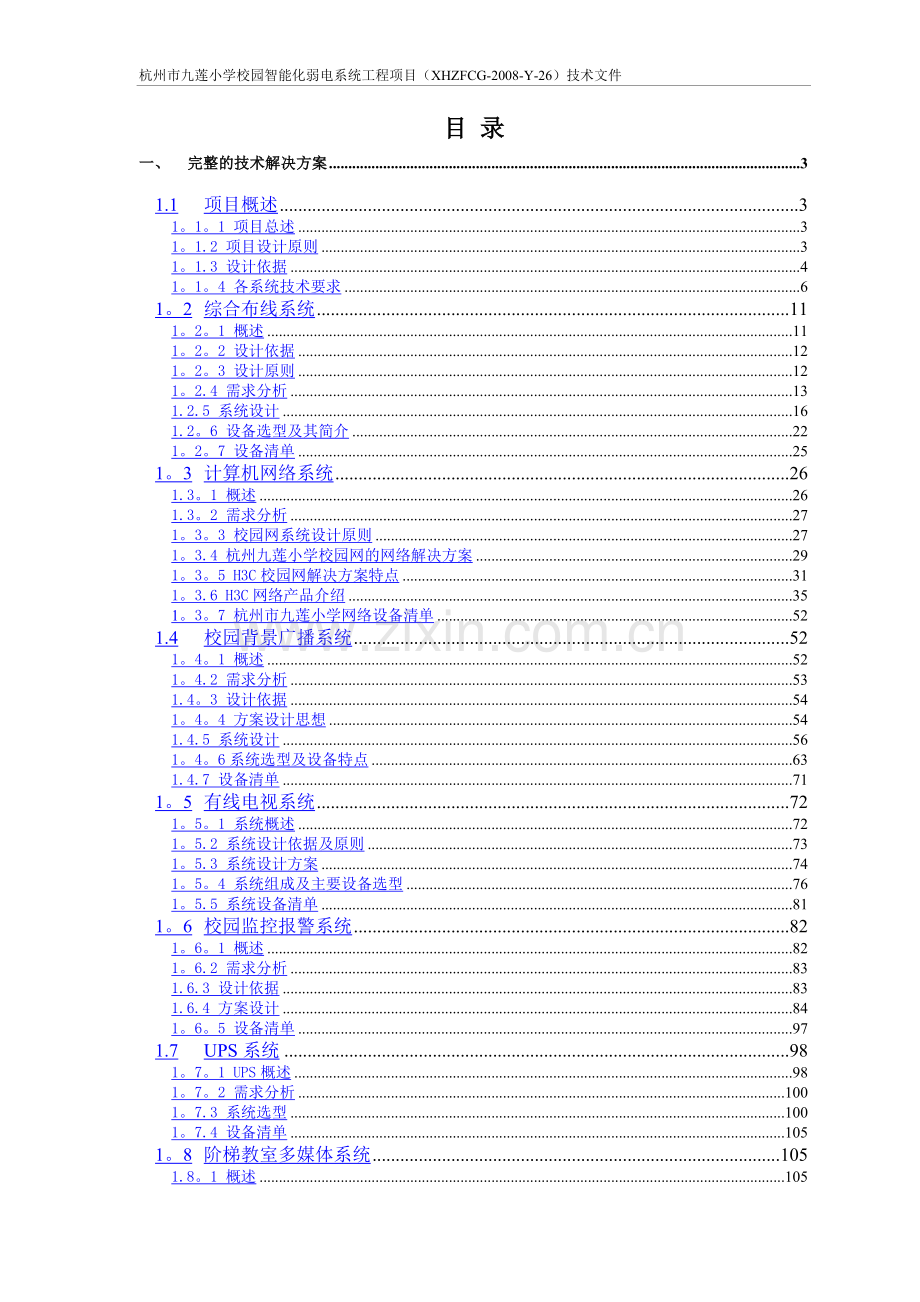

杭州市九莲小学校园智能化弱电系统工程项目（XHZFCG-2008-Y-26）技术文件 目 录一、完整的技术解决方案31.1项目概述31。1。1 项目总述31。1.2 项目设计原则31。1.3 设计依据41。1。4 各系统技术要求61。2综合布线系统111。2。1 概述111。2。2 设计依据121。2。3 设计原则121。2.4 需求分析131.2.5 系统设计161.2。6 设备选型及其简介221。2。7 设备清单251。3计算机网络系统261.3。1 概述261.3。2 需求分析271。3。3 校园网系统设计原则271。3.4 杭州九莲小学校园网的网络解决方案291。3。5 H3C校园网解决方案特点311。3.6 H3C网络产品介绍351。3。7 杭州市九莲小学网络设备清单521.4校园背景广播系统521。4。1 概述521。4.2 需求分析531.4。3 设计依据541。4。4 方案设计思想541.4.5 系统设计561。4。6系统选型及设备特点631.4.7 设备清单711。5有线电视系统721。5。1 系统概述721。5.2 系统设计依据及原则731。5.3 系统设计方案741。5。4 系统组成及主要设备选型761。5.5 系统设备清单811。6校园监控报警系统821。6。1 概述821。6.2 需求分析831.6.3 设计依据831.6.4 方案设计841。6。5 设备清单971.7UPS系统981。7。1 UPS概述981。7。2 需求分析1001。7.3 系统选型1001。7.4 设备清单1051。8阶梯教室多媒体系统1051.8。1 概述1051。8.2 需求分析1061。8.3 设计原则及设计依据1071。8。4 方案设计思想1081。8。5 系统设计1091.8。6 设备清单123二、项目建设验收之前、之后的维护方案125三、完成本项目的人员配置126四、培训计划127五、验收方案131六、技术偏离表132一、 完整的技术解决方案1.1 项目概述1。1.1 项目总述杭州市九莲小学校园智能化弱电系统工程项目的建设目标就是要建立一个技术先进、功能全面、操作方便,能覆盖所有功能区域的智能化小学，包括了校园网络及综合布线系统、校园广播系统、校园监控报警系统、校园有线电视系统及UPS系统.1。1.2 项目设计原则根据学校总体工程背景，国内外现有的技术水平和发展趋势、国内外设备的功能、性能、质量、价格、供货途径、售后等以及我们多年从事校园工程的实践和经验，提出如下智能化校园设计的基本原则.（1）实用性和经济性系统始终贯彻面向应用,注重实效的方针,坚持实用、经济的原则.在强调实用性的基础上，应用先进的技术，使杭州市九莲小学在建成以后有良好的经济效益和社会效益.既要达到较高水平和较完善的功能,又要尽可能降低工程投资,以获得较高的性能价格比，这无疑是对所有投资方始终如一努力追求的目标,就必须精心策划，精心设计和精心施工。有一个恰当的设计方案、合适的设备选型和一个技术力量强、经验丰富、讲信誉的工程承包单位。系统应满足性价比在各类系统和条件下达到最优,其经济性包括以下内容:l 系统本身的价格(包括系统、技术服务和培训)；l 系统运行后效益预算的可能收益；l 对系统实施现场的特殊要求所需的费用；l 对系统集成所需的有关软件和硬件等的开发费用.（2） 先进性和开放性方案、技术和设备的先进性是智能化校园高效运营的重要保证，某些方面要有一定的超前意识，至少应为功能的扩充和技术的发展创造条件。系统要遵循开放性原则，我们觉得主要体现在具有升级能力、扩展能力、改组能力、兼容能力等，使系统主主要设备不会随着技术的发展而被很快淘汰。先进性不能片面理解为选用天下最高水平的设备和技术，那将意味着投资的巨大膨胀，对于一个实实在在的建设项目来说是不现实的。（3） 可靠性和稳定性在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。对于关键应用，采用高可用性设计；对于关键数据,需要有备份、恢复的手段.（4） 安全性和保密性在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。（5） 可护展性和易维护性为了适应系统变化的要求,必须充分考虑以最简便的方法、最低的投资，实现系统日后的扩展和维护。1。1。3 设计依据 智能建筑设计标准(CB/T503142000）甲级设计标准 建筑电气设计规范（JGJ/T16-92） 建筑和建筑群综合布线系统工程设计规范（GB/T503112000） 建筑与建筑群综合布线系统工程施工及验收规范（GB/T503122000) 商用建筑通讯布线测试标准EIA/TIA-568A 智能建筑设计标准（GB/T503142000) 工业企业通信设计规范（GBJ4281） IEEE802.3、802.5 中华人民共和国通信行业标准（YD/T926.22000） 建筑物防雷设计规范(GB5005794) 工业企业通信接地设计规范（GBJ7985） 电子计算机机房设计规范（GB5017493） 电气装置安装工程接地装置施工及验收规范（GB5016992） 计算机场地技术条件（GB/288789) 计算机场地安全要求（GB288789） 计算机信息系统防雷保安器（GA1731998) 电子设备雷击保护导则（GB7450-87) 民用闭路监视电视系统工程技术规范 GB 50198-94 有线电视系统工程技术规范 GB 5020094 火灾自动报警系统施工和验收规范 GB50166-92 火灾自动报警系统设计规范 GBJ 50116-98 大楼通信综合布线系统 YD/T 926.1-1997 安全防范工程程序与要求 GA/T 7594 安全防范系统要通用图形符号 GA/T 7494 电气装置安装工程电缆线路施工及验收规范GB5016892； 电气装置安装工程接地装置施工及验收规范GB5016992； 电气装置安装工程盘、柜及二次回路结线施工及验收规范B50171-92; 电气装置安装工程蓄电池施工及验收规范 GB50172-92 电气装置安装工程电气照明装置施工及验收规范 GB5025992; 低压成套开关设备验收规范 CECS 49：93 计算机场地技术要求 GB288789 计算机场地安全要求 GB9361-88 计算机房活动地板技术条件 GB6650 通风与空调节工程施工与验收规范 GB5024397 电气装置安装施工及验收规范 GBJ23290,92； 低压配电设计规范 GB5005495 建筑物防雷设计规范 GB5005794（2000年版） 高层民用建筑设计防火规范 GB5004595(2001年版） 建筑内部装修设计防火规范 GB1687（2001年版) 电子计算机房施工及验收规范 SJ/T30003-93 自动喷水灭火系统设计规范 GB50084-2001 自动喷水灭火系统施工及验收规范 GB5026196 建筑给水排水设计规范 GBJ1588(1997版） 建筑给水排水及采暖工程施工质量验收规范GB502422002 洁净气体灭火系统物理性能和系统设计 ISO14520 气体灭火系统施工及验收规范 GB50263-97 气体灭火系统及零部件通用通用技术条件(国标送审稿） 七氟丙烷灭火剂产品标准 （国家报批稿） 输送流体用无缝钢管 GB8163 气体灭火系统驱动控制器 GA61931。1。4 各系统技术要求1。1。4.1 综合布线系统1、总体要求学校综合布线系统是为学校数据、语音应用提供传输基础。综合布线系统共分为五个部分：工作区、水平线缆、配线间、垂直干线和中心设备间。系统各个部分组成一个模块化、系统化灵活性极高的综合布线系统，能够连接及支持语音、数据及图像信息。本布线系统采用超五类布线系统.系统各个部分的详细要求如下。1、工作区子系统本工程所有终端信息插座均采用超五类RJ45插口模块，并采用相应预埋盒及墙型面板，未特别标注的场合安装高度底距地0.3m.本工程共设置信息点345个，其中数据311个,电话34个。端接方式:所有铜缆均使用568A端接方式进行端接。2、水平线缆水平配线子系统电缆采用超五类4对UTP对绞线，沿垂直桥架，水平金属桥架及金属管/钢管敷设，施工时双绞线敷设在终端信息点侧预留20cm，在井道内预留长度可到达机柜顶部/底部（由进线方式而定），整个水平链路长度不超过90m。3、配线间本工程共设置管理间4个管理间。分别在其内设置19标准机柜或挂墙安装架（挂墙机柜要求如下，位置见其他说明的问题），内设有光纤配线架,铜缆配线架，接入层网络交换机等设备.端接水平线缆的配线架采用模块式配线架。在配线架上通过跳线可实现计算机信息点和电话信息点的互换。端接语音主干采用机架式语音配线架。各种配线架应考虑配合数据、语音跳线而设置的理线架。设备安装机柜:落地安装机柜要求:机柜宽度至少为800，宽度至少为600.端接：所有光缆端接耦合器采用STST型。所有水平线缆均端接到模块化配线架上,所有铜缆均使用568A端接方式进行端接。4、 垂直干线数据垂直干线采用室内六芯多模光缆或室内四芯多媒光缆,语音垂直干线采用3类25对非屏蔽大对数铜缆，垂直干线沿地下室员工通道及各区域弱电井敷设；施工时，垂直干线引入机柜后还预留2m.5、中心设备间设备间位于综合楼网络中心,内有端接数据、语音主干的光纤配线架、语音主干配线架。端接：所有光缆端接耦合器采用STST型。所有铜缆均使用568A端接方式进行端接。6、跳线所有连接有源设备与端口插座的设备线不应超过2 m.数据跳线选用两端RJ45接口，用于连接网络设备和配线架，要与六类线相匹配，并能符合ANSI/TIA/EIA568和ISOIEC 11801的要求。管理间跳线：六类数据跳线统一采用2米跳线，线缆端接方式均采用568A要求端接。数量按照所需数据点进行满配。语音跳线选用1对式RJ45型的，一对，长度为2米,满配,双线电话复接见“其他说明的问题”。光纤跳线需采用SCXX型,XX端由选择的交换机光接口而定.1。1.4。2 计算机网络系统1、总体要求学校计算机网络系统服务于学校教学、科研、管理，为各种应用提供通信基础.1。 网络结构：整个网络按核心层、接入层二层结构设计.2。 主要技术要求:a。 核心层链路带宽不低于千兆一定的带宽扩展能力。b。 带宽管理支持公平算法、自动拥塞避免技术、负载均衡技术.c。 支持全网组播功能。d。 网内各节点要求互联互通，可以实现访问控制等要求.2、详细技术要求本工程计算机网业务均为基于IP的应用，核心层交换技术选择为IP交换技术，本网络是一个可以提供多种应用的宽带数据通信网络系统。本网络为二层结构，即：核心层、接入层。分别要求如下：核心层：系统配置1台核心交换机,设置于学校机房。接入层:接入层设备上连至核心层，对下实现用户的桌面接入。24口接入交换机：11台,5块多模光模块防火墙配置1台防火墙服务器：配置服务器1台1。1。4。3 校园背景广播系统1.总体要求本系统为学校最为常用的系统之一。根据学校的具体需求,需配置控制中心，要能够播放MP3音乐节目和和进行录音，可实现如学校的录音广播、注意事项录音等节目，定时定点定曲目播放音乐（定时打铃)；可以设定不同时间不同区域播放不同的音乐可以同时播放几种不同的音源,或某个时间指定某个区域单独播放；可以针对性地进行分区呼叫,不影响无关区域人员。系统除具有通常广播作用外，还需单独为操场作广播系统,操场广播系统要求通常在广播中心可以播放外，还需在运动会时现场播放。广播中心内话筒不仅需要呼叫站进行分区呼叫,还要有无线话筒和无线领夹话筒各一对作为播音设备.1。1。4。4 校园有线电视系统1。总体要求有线电视系统的构架必须包含所有必须的器件来满足端到端的系统功能,包含但不仅限于：所有的射频（RF）放大器，分支器，分配器，插座，头端调制器,合成器（混合),卫星天线等等。根据目前现状和发展设计为8600MHz双向邻频HFC宽带综合业务网，满足高清要求.。宽带有线电视系统频率配置选择的原则为确保系统各项技术指标符合CATV国标中技术规范，同时满足杭州地区有线电视网的技术要求。信号源采用VHF信号源.2、技术要求1）节目源要求自办节目1套。节目源可能是DVD、AV、电脑RGB等。市有线网节目.2）设备要求：混合器等设备带宽应达到860MHz或以上；1.1.4.5 校园监控报警系统安防系统包括闭路电视监控系统和防盗报警系统两个部分.监控中心设置在门岗出.监控系统本次招标只对线缆进行招标，线缆详见“综合布线系统”部分，设备暂不招标。报警系统报警系统为满足校园的实时安全而设置；系统必须是技术先进、可靠性高、可扩展性强的系统；本系统必须具有实时报警和记录功能；要求报警时能采取声、光、电等各种形式，同时要求主机可以和110联动。1。1。4。6 UPS系统1、总体要求本系统设计目的是最大可能的保证网络中心设备的电源供应。UPS系统对机房设备进行供电,网络中心供电后备时间4小时；2、技术要求网络中心UPS容量为6KVA，供电后备时间4小时；1。1。4。7 阶梯教室多媒体系统该阶梯教室的面积在300平方米左右。阶梯教室要求主要满足日常会议、多媒体演示报告、培训等需要。整个系统设计中我们充分考虑本身的实际使用功能和对外宣传形象,既有自己的特色，又要符合科学规律和先进的系统设计思想。对扩声系统而言，除达到正常的标准之外，还充分考虑到系统的兼容性、整体性、可扩展性、操纵性以及网络性、本系统内部和其它系统之间的资源共享等等问题。在扩声方面我们将扩声系统设计与建筑声学设计紧密结合，从而保证声音良好的还原和再现。1、扩声系统整个会议采用AV管理中心来管理。AV管理中心具有强劲的功放模块；丰富的接口，可接入各种信号源，并可自由切换；关机记忆功能，保持上次的使用状态，无需多次调试；高度的集成化,优良的电路设计，功能强大，操作简单，稳定可靠.并带红外遥控控制功能.移动会议召开.无需单独设备机柜。2、视频显示系统视频显示系统能保证投影幕屏前亮度不低于3500流明.视频显示的信号由DVD机和信息插的PC信号组成。1.2 综合布线系统1。2。1 概述1.2。1.1 系统概述本设计方案按照最新的中国人民共和国国家标准：建筑与建筑群综合布线系统工程设计规范（GB/T503112000）和建筑与建筑群综合布线系统工程施工及验收规范(GB/T503122000)，并根据杭州市九莲小学智能化弱电系统工程项目的招标要求及建筑楼层的分布情况，围绕学校教学的应用需求，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。九莲小学作为政府重要的教育机构,其教育教学的硬件应用水平，将直接影响到学生的综合素质的全面性提高。因此,在规划和设计时我们充分考虑了计算机信息网络系统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统。本着满足用户需求的原则及先进、开放与标准化的原则,结合学校的特殊性,在本设计方案中我们推荐使用美国普利驰公司（PLEACH)的超5类铜缆系列产品及光缆系列产品，并以PLEACH的超5类解决方案进行系统设计.该品牌产品和解决方案具有符合最新国际标准、抗电磁干扰能力强、先进实用、易安装、管理和维护方便、较高的性能价格比等特点。同时,该方案对用户将来的应用和发展作了充分的考虑，具有较大的扩充余地和较强的灵活性。本方案的布线范围为杭州市九莲小学智能化弱电系统工程项目招标文件要求的范围，功能主要以满足计算机网络通信、语音通信、各弱电系统的联网通信及网络视频传输为主，不包含各智能子系统（如监控报警系统、多媒体会议系统、有线电视系统系统）本身所需的布线；各智能子系统的布线用专用电缆敷设.学校综合布线系统是为学校数据、语音应用提供传输基础。综合布线系统共分为五个部分:工作区、水平线缆、配线间、垂直干线和中心设备间。系统各个部分组成一个模块化、系统化灵活性极高的综合布线系统，能够连接及支持语音、数据及图像信息.1。2。1.2 工程概况杭州市九莲小学南北教学楼、综合楼和操场所组成。南北教学楼通过连廊连接。每栋楼楼层都为5层，还有地下架空层.总配线间为综合楼4层主机房，设两个分配间，分别位于教学楼南北两侧3楼的杂物间。综合布线系统共设计数据点311个，语音点34个点,均采用超五类UTP系统。数据主干采用室外6芯多模光纤，语音主干采用大对数通讯电缆。主机房到电脑教室采用室内4芯多模光缆连接。作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心,将各楼层配线架用光缆和大对数电缆与中心机房联成一个有机的整体,使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点,从而满足新办公楼不同形式的应用要求.1。2.2 设计依据综合布线技术应符合相应的设计标准，综合布线设计所需遵循的主要规范有: 建筑和建筑群综合布线系统工程设计规范 GB/T 503112000 建筑和建筑群综合布线系统施工及验收规范 GB/T 50312-2000 智能建筑设计标准 GB/T50314-2000 ISO/IEC11801用户建筑通用布线标准 EIA/TIA568A，EIA/TIA568B 民用建筑电气设计规范 JGJ/T1692 供电系统设计规范 GB50005295 安全防范工程程序与要求 GA/T7594 民用建筑电器设计规范 JGJ/T16-92 办公建筑设计规范GBJ6789 中国电气装置安装工程施工及验收规范 GBJ23282 总线局域网标准IEEE802。31。2.3 设计原则1) 以满足客户的需求为第一前提，适当超前,统一规划;2） 先进性：选择的产品要技术领先期长、产品丰富，价格适中；具有大容量、高速率，能适应多媒体应用需求，及将来发展的应用.3） 可扩展性:布线系统不但要能满足现阶段的业务需求，还要满足将来业务增长和新技术发展的要求。4） 便于升级:计算机网络技术以惊人的速度向前发展，因此系统的设计要便于升级。5) 高可靠性：综合布线系统是网络应用所依赖的基础，因此选择的系统产品要具备较好的可靠性和抗干扰性;6） 标准化：通讯协议和接口符合国际标准，并应是今后的发展主流;7） 开放性：能容纳不同厂家的设备和不同的网络平台;8) 安全性:具有保证信息不被窃、不丢失的机制；9) 实用性：系统拓扑结构必须要满足九莲小学的各种应用要求；10） 设计、施工、运营与服务:强调以人为本的设计思想,为用户提供安全、舒适、方便、快捷、高效、工作环境。11） 由于布线系统有很长的使用期,反复布线只会造成投资上的浪费和时间上的消耗,因此在设计时应尽量做到统一规划，注重实用,适当超前，一次达到较为先进的水平。1。2.4 需求分析作为信息传输基础的综合布线系统，必须支持现在以及未来语音、数据、视频会议、控制等信息高速传输的要求,为新闻采集、编辑、传送、出版等系列工作走向信息化、网络化奠定基础。为此,对九莲小学教学楼和综合楼的综合布线系统建设应有一个整体全面的考虑.要想建立一套高效的信息网络，必须有一套完整的高品质综合布线系统!针对用户的需求和本布线工程的性质,我们推荐使用美国普利驰的产品。普利驰国际网络是世界领先的全球网络基础设备产品和服务供应商产品范畴涉及综合布线系统、网络设备、数据通讯产品、无线局域网解决方案等。普利驰国际网络着力在布线领域提供基于行业标准的技术为传送语音、数据、多媒体、视频、楼宇管理系统设计、制造广泛的专业、高质量的产品系列，通过其高性能的布线系统提供了出色的功能，产品包括UTP、STP、FTP和光纤系列;所有产品和服务均符合和超过公认的业内标准，包括ASNZS3080ISO/IEC11801、EN50173和EIA/TIA568,产品广泛应用于邮电、政府、商业大厦、校园网、电信工程、办公大楼、智能小区等.为使广大客户对其选择的布线系统建立绝对的信心,普利驰国际网络对其结构化布线系统提供25年的产品、系统性能和应用支持保证.在此基础上，普利驰国际网络不断研发新产品、新技术，以满足网络技术的发展、不断挑战布线通信技术的极限、走在行业发展的前沿.分保证了产品性能的完整性和优良的匹配性。根据杭州市九莲小学智能化弱电系统工程项目的招标要求及建筑平面图纸，我们对目前及将来智能化的应用作以下分析：1。 总体需求l 满足主干1000Mbps，水平100Mbps交换到桌面的网络传输要求；l 主干光纤的配置冗余备份，满足将来扩展的需要；l 满足与电信及自身专网的连接；l 信息点功能可随需要灵活调整；l 兼容不同厂家、不同品牌的网络设备.2。 功能需求：本设计中的综合布线系统应当能满足下述通信需要：l 电话;l 计算机网络；l 具备实现 BAS、CAS、OAS、SCS等系统网络集成的条件；l 具备实现视频传输的条件；l 其他符合布线标准的信号、数据传输；3。 性能需求：有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等；l 根据本工程的特殊性,语音点和数据点使用相同的传输介质，即统一使用超5类4对双绞电缆，以实现语音、数据相互备份的需要.主机房到电脑教室的数据传输采用室内4芯多模光缆连接。l 对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量;l 对于其他系统数据传输，可采用超5类双绞线或专用线缆；l 支持目前水平100M、主干1000M的网络应用,及未来扩展的需要；4。 设计约束：遵守其他标准,各行业的特点对网络的特殊要求，投资对布线设计的影响等。系统的设计目标：考虑到综合布线系统对一次性施工的要求较高，为保九莲小学综合布线系统的先进性、适用性、稳定性和可靠性，并适应未来计算机网络快速发展的要求，在本次规划设计中我们选用了高品质的PLEACH布线产品.综合目前各布线厂家的解决方案和发展趋势，我们推荐使用的美国PLEACH超5类布线产品可以很好地保证九莲小学目前和将来的应用需求，易于网络升级，避免系统在短期内步入技术落后的淘汰周期，最大限度地保护用户投资。我们的设计目标：选择先进、高品质的综合布线产品,以高的性能指标、好的工艺性能确保综合布线系统能够满足智能化系统应用的要求；使用光纤作为系统主干，冗余配置，提高系统宽带并防止电磁干扰，适应未来发展；主干光缆可支持1Gbps以上的网络数据传输速率,水平超5类电缆可支持100Mbps以上的网络数据传输速率；星型的拓扑结构,支持各种形式的网络应用；为办公楼提供全方位的应用平台，支持办公网络设备、各种采编设备及保安设备等的系统集成;以机柜型配线系统为核心，努力提高系统的可靠性和安全性；综合考虑各智能系统对综合布线系统的要求,为各弱电系统集成提供传输通道;具有开放式的结构,能与众多厂家的产品兼容，具有模块化、可扩展、面向用户的特点；能完全满足现在以及今后在语音、数据及影像通信方面的需求，能将语音、数据与影像等方面的通信融于一体，可应用于各种局域网络（LAN）;能适应将来网络结构的更改或设备的扩充.1.2.5 系统设计1。2.5.1 系统概述九莲小学综合布线系统总共设置了信息点：311点。系统采用分层的星型拓扑结构，共分成五个部分：工作区、水平线缆、配线间、垂直干线和中心设备间.系统各个部分组成一个模块化、系统化灵活性极高的综合布线系统，能够连接及支持语音、数据及图像信息。通过不同的跳线管理可支持一、二、三级网络结构，既易于信息的统一管理又可满足不同区域内所有可能出现的应用需求。整个系统共划分了3个配线间,2个楼层配线间分别设在南北侧教学楼3楼杂物间,主配线间设在综合楼4楼主机房.语音点和数据点的水平布线统一采用美国PLEACH超5类电缆；语音垂直主干采用3类25对电缆(2 ：1配置）；数据垂直主干采用美国PLEACH 6芯室内光缆。中心机房的主配线架MD至楼层配线架FD1共配置了1条6芯室内光缆，保证每一台24口楼层交换机均可使用一对独立的光纤通道,并留有余量，满足100Mbps交换到桌面的应用要求及未来扩容的要求.因为主配线架放置在综合楼4层，因此综合楼不设置独立的楼层交换机，直接和主配线架连接，这样节省了楼层配线架和交换机,同时便于管理和维护.整个综合布线系能支持语音(模拟和数字)、数据(计算机）、视频图像（数字）以及综合信息的高质量和高速率传输,能适应不同厂商和不同类型的网络和计算机产品接入,并应符合规范中关于抗干扰的要求.1。2。5.2 系统结构详述本工程的布线系统包括五个子系统：即工作区子系统、水平区子系统、垂直干线子系统、管理子系统、设备间子系统;下面作详细的说明：工作区子系统本教学楼和综合楼工作区子系统由终端设备到信息插座的连线和信息插座组成,包括各个不同功能的工作区域构成。工作区总共有311个数据信息点和34个语音点，使用单口面板总共39个，双口面板153个,其中双口语音数据面板有8个。在相应教学区、办公区域和公共场所的墙面及预埋盒安装信息插座，所有铜缆均使用568A端接方式进行端接.未特别标注的场合安装高度底距地0.3m。通过插座既可以引出电话、也可以连接数据终端及其他采编设备、弱电设备等。信息出口采用双口墙面型面板（双孔数据面板DD和双孔语音数据面板DT)和超5类模块。在工作区内的每个信息插座都是标准的8芯、RJ45模块化超5类插座，支持近100M以上的带宽.不同型号的电脑和终端以及电话等通过RJ45跳线和RJ11跳线可方便地连接到通讯插座上.数据语音统计点若下表所示:楼层教学楼南教学楼北架空综合楼室外总共一二三四五一二三四五一二三四五数据点12222222272322222222118161626162311语音点022210322241300100341) 水平区子系统水平子系统是指为连接工作区信息出口与管理区子系统而水平敷设的线缆.在本方案中,根据TIA/EIA568A 的水平线独立应用原则,水平子系统采用PLEACH超5类4对(UTP)线缆,完全支持将来千兆以太网的应用。铜缆总信息点数为：345点,每个信息点能够灵活应用，可随时转换接插电话、微机或数据终端，并可随着用户的进一步应用需求，通过相应适配器或转换设备，满足视频监控(CCTV)，以及多媒体会议电视等系统的传输应用。水平配线子系统电缆采用超五类4对UTP对绞线,沿垂直桥架，水平金属桥架及金属管/钢管敷设，施工时双绞线敷设在终端信息点侧预留20cm，在井道内预留长度可到达机柜顶部/底部（由进线方式而定)，整个水平链路长度不超过90m。PLEACH超5类水平铜缆说明：PLEACH推出综合布线铜缆系统线缆产品，从超5类、6类到10G，从四对到多对，从室内到室外提供全面超前的解决方案；非屏蔽和屏蔽产品，满足经济实用和更高保障的系统要求；在环保与安全性上，针对各类系统线缆分别做出CMR阻燃与低烟无卤环保的护套,满足更高要求！所有线缆在生产过程中都经过全面质量控制和专利技术设计，与两端连接硬件的完美配合提供最优的信道表现及性能裕量，满足和优化整体网络性能最佳的能力和表现。10G非屏蔽4对室内线缆：采用芯线4对0。64mm(23AWG）单芯裸铜线十字隔离技术，线缆的邻线串扰耦合和回波损耗特性都得到了改善,传输带宽远远超过标准！ 超强10G 布线系统带给我们无与伦比的网络性能，满足CATV和多媒体等应用的宽带要求,是支持将来万兆应用的完美解决方案.特点：l 扫频测试到1200 Mhzl 传输性能符合UL 认证l 中央十字骨架l 护套采用无铅环保材料l CMR防火等级 符合标准:l ISO/IECJTCI/SC25l ANSI/TIA/EIA568A Draft Category 7l ANSI/TIA/568B.210 草案 （augmented Category 6） l UL CMXl NonPlenum UL 1666，CMR，CMG,IECl Plenum UL 910，CMR，CMP 以太网应用支持:l 10GBASE-Tl 1000BASE-Tl 100BASE-Tl 10BASET 支持所有语音、综合业务网络(ISDN）ATM622Mbps布线系统设计的应用，满足CATV和多媒体等应用的带宽要求。水平铜缆计算方法如下：水平线平均距离=（最远点距离+最近点距离)/21。1+端接余量（米）每个子配线间所需铜缆的箱数=(配线间的信息点数水平线平均距离)/305米+1本工程的信息点线缆平均长度，经估算按50米/点计算.2) 垂直干线子系统垂直子系统是用来连接设备间和管理区子系统之间的线缆，是整个布线系统的主干.本方案的垂直子系统指连接中心机房至楼层配线间的主干光纤和大对数电缆。主干光缆采用6芯多模室内光缆，带宽可高达1Gbps以上，可提供高品质数据传输通道；支持的千兆位以太网的传输距离具有比国际标准更为优良的性能表现。大对数电缆采用3类25对铜缆;垂直干线沿地下室员工通道及各区域弱电井敷设;施工时，垂直干线引入机柜后还预留2m.大对数电缆的对数与管辖区域的语音点按2:1的比例配置。楼层配线间的主干光缆按2条配置,保证每台24口楼层交换机都有1对独立光纤连接,并留有余量。采用光纤作为主干传输介质具有：支持距离长,频带宽、通信容量大、不受电磁干扰和静电干扰的影响；在同一根光缆中，具有邻近各根光纤之间没有串扰、保密性好、线径细、体积小、重量轻、衰耗小、误码率低等优点，大大提高网络可靠性,同时使系统具备极高的升级能力，可支持目前及将来最先进的网络技术如FDDI、ATM,100BaseT及1000BaseT等。3) 管理间子系统(1）管理间的功能：管理间子系统主要由楼层配线架和交换机组成,设在各楼层配线间。本工程共设置4个管理间。分别在其内设置19标准机柜或挂墙安装架（挂墙机柜要求如下，位置见其他说明的问题），内设有光纤配线架，铜缆配线架,接入层网络交换机等设备.管理间为连接其它子系统提供连接手段，交连和互连允许将通讯线路定位或重定位到建筑物的不同部分,以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔.楼层配线间的设计如下：a） 楼层配线间是各管理子系统的安装场所，配线间所有网络系统配线架统一安装在19”标准机柜中，以达到保护、防尘的作用;b） 楼层配线间用于将工作区的水平线缆与自主配线间引出的垂直线缆相连接，或形成网络链路； c） 楼层配线间用于安装模块配线架、光纤配线架、BIX交联模块及计算机网络通讯设备；d） 端接水平线缆的配线架采用模块式配线架。在配线架上通过跳线可实现计算机信息点和电话信息点的互换。e） 端接语音主干采用机架式语音配线架.f） 各种配线架应考虑配合数据、语音跳线而设置的理线架.（2) 设备安装机柜：落地安装机柜要求：机柜宽度至少为800，宽度至少为600。(3） 端接:所有光缆端接耦合器采用ST-ST型.所有水平线缆均端接到模块化配线架上，所有铜缆均使用568A端接方式进行端接。(4）配线架的配置九莲小学教学南北楼和综合楼数据、语音点分布若下表所示:楼栋教学南楼教学北楼综合楼数据点11110592语音点16134由九莲小学的建筑结构以及楼栋信息点的分布情况,我们可以配置9个楼层配线架，分别在教学南楼三层楼层配线间放置5 个楼层配线架,北楼设置4台楼层配线架。北楼多余点的通过水平桥架连接到南楼配线间。综合楼的水平线路直接连接到总配线架，达到节约成本的目的，同时也便于维护和管理。由楼栋语音点数可知,配置两个100对机架式110配线架,同样分别放置在教学南北楼三层的楼层配线间内。另外，在电脑机房配置两台交换机。4) 设备间子系统设备间子系统由主配线机柜中的电缆、连接模块和相关支撑硬件组成,它把中心机房中的公共设备与各管理间子系统的设备互连，从而为用户提供相应的服务。本工程的主配线间设在综合楼4楼机房,语音和数据分别一个配线机柜,所有语音主干和数据主干以及综合楼水平线缆全部连到该配线机柜的相应模块配线架上.主配线机柜采用19英寸规格机柜，除安装配线设备外，还可放置网络设备;机柜材料选用金属喷塑，并配有网络设备专用配电电源端接位置。此种安装模式具有整齐美观、可靠性高、防尘、保密性好、安装规范的特点。124口多功能配线架个52超五类非屏蔽模块个98319英寸1U光纤配线箱，24ST个14S
