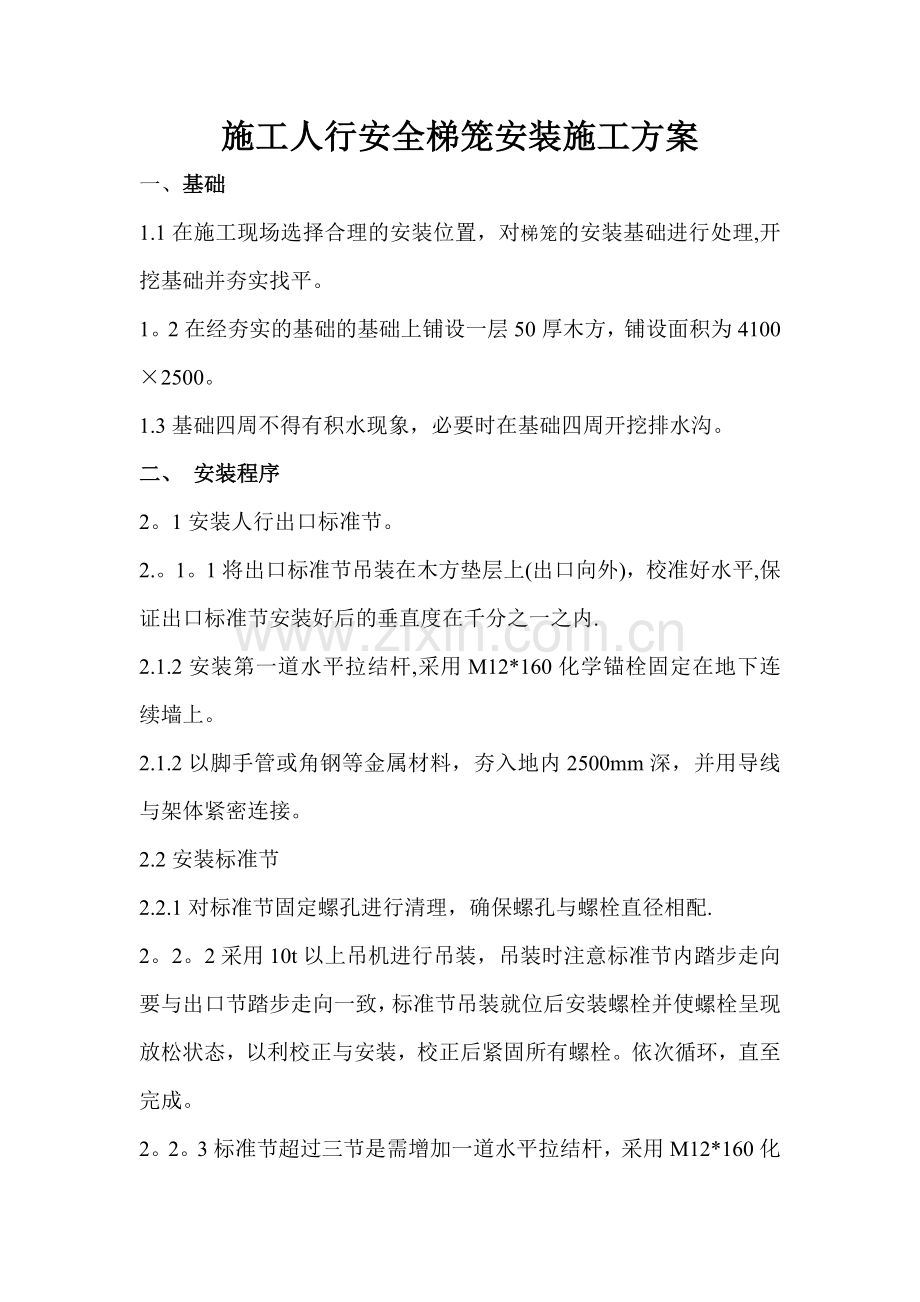

施工人行安全梯笼安装施工方案
一、基础
1.1在施工现场选择合理的安装位置，对梯笼的安装基础进行处理,开挖基础并夯实找平。
1。2在经夯实的基础的基础上铺设一层50厚木方，铺设面积为4100×2500。
1.3基础四周不得有积水现象，必要时在基础四周开挖排水沟。
二、 安装程序
2。1安装人行出口标准节。
2.。1。1将出口标准节吊装在木方垫层上(出口向外)，校准好水平,保证出口标准节安装好后的垂直度在千分之一之内.
2.1.2安装第一道水平拉结杆,采用M12*160化学锚栓固定在地下连续墙上。
2.1.2以脚手管或角钢等金属材料，夯入地内2500mm深，并用导线与架体紧密连接。
2.2安装标准节
2.2.1对标准节固定螺孔进行清理，确保螺孔与螺栓直径相配.
2。2。2采用10t以上吊机进行吊装，吊装时注意标准节内踏步走向要与出口节踏步走向一致，标准节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装，校正后紧固所有螺栓。依次循环，直至完成。
2。2。3标准节超过三节是需增加一道水平拉结杆，采用M12*160化学锚栓固定在地下连续墙上.

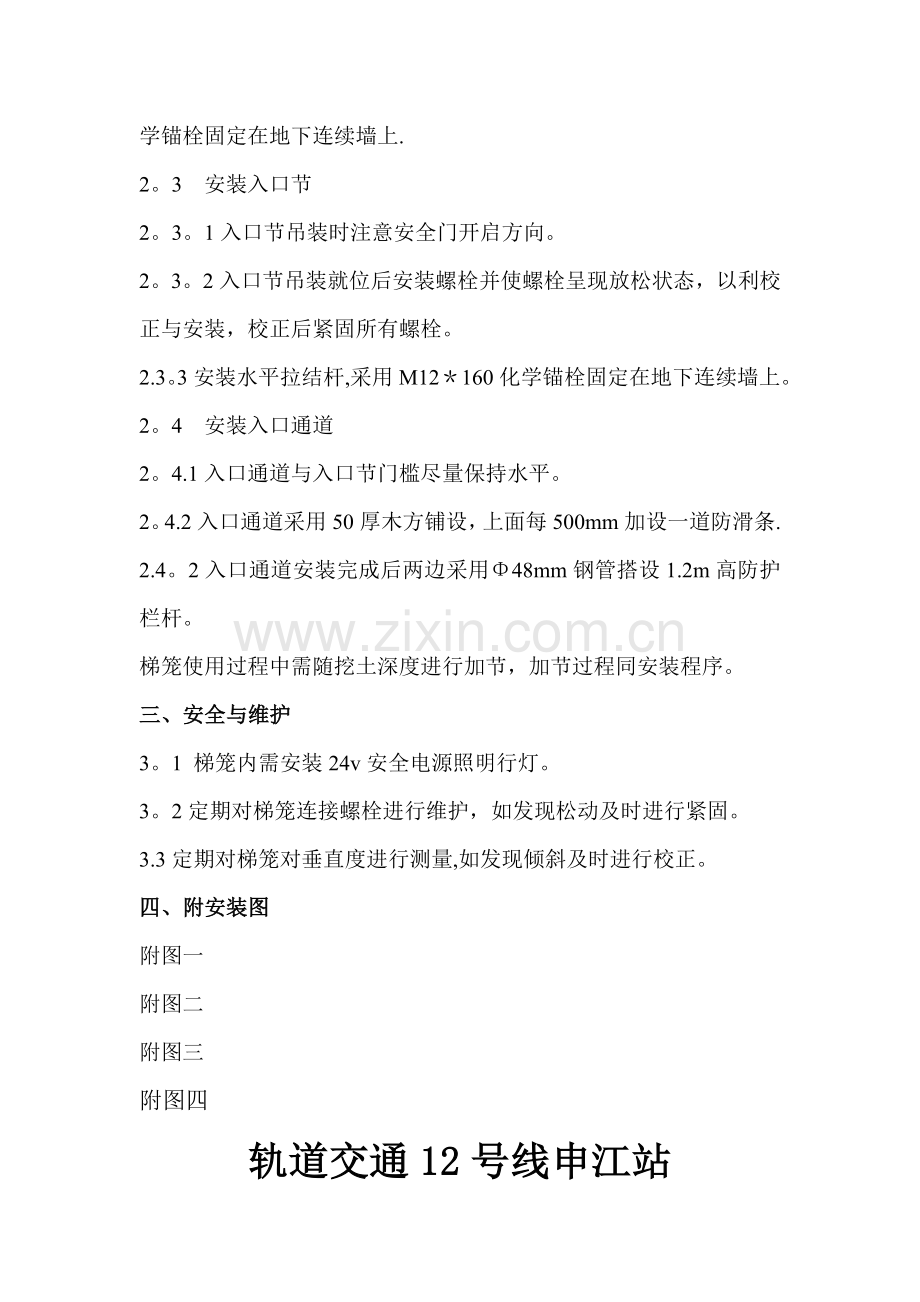

2。3 安装入口节
2。3。1入口节吊装时注意安全门开启方向。
2。3。2入口节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装，校正后紧固所有螺栓。
2.3。3安装水平拉结杆,采用M12＊160化学锚栓固定在地下连续墙上。
2。4 安装入口通道
2。4.1入口通道与入口节门槛尽量保持水平。
2。4.2入口通道采用50厚木方铺设，上面每500mm加设一道防滑条.
2.4。2入口通道安装完成后两边采用Φ48mm钢管搭设1.2m高防护栏杆。
梯笼使用过程中需随挖土深度进行加节，加节过程同安装程序。
三、安全与维护
3。1 梯笼内需安装24v安全电源照明行灯。
3。2定期对梯笼连接螺栓进行维护，如发现松动及时进行紧固。
3.3定期对梯笼对垂直度进行测量,如发现倾斜及时进行校正。
四、附安装图
附图一
附图二
附图三
附图四
轨道交通12号线申江站
施工人行安全梯笼安装工程
施
工
方
案
上海山宗建筑工程有限公司
二零一零年三月二十六日
