萧山东部区域供水（江东水厂）一期——
取水泵站工程

临时用电专项方案

浙江伟达建设工程有限公司

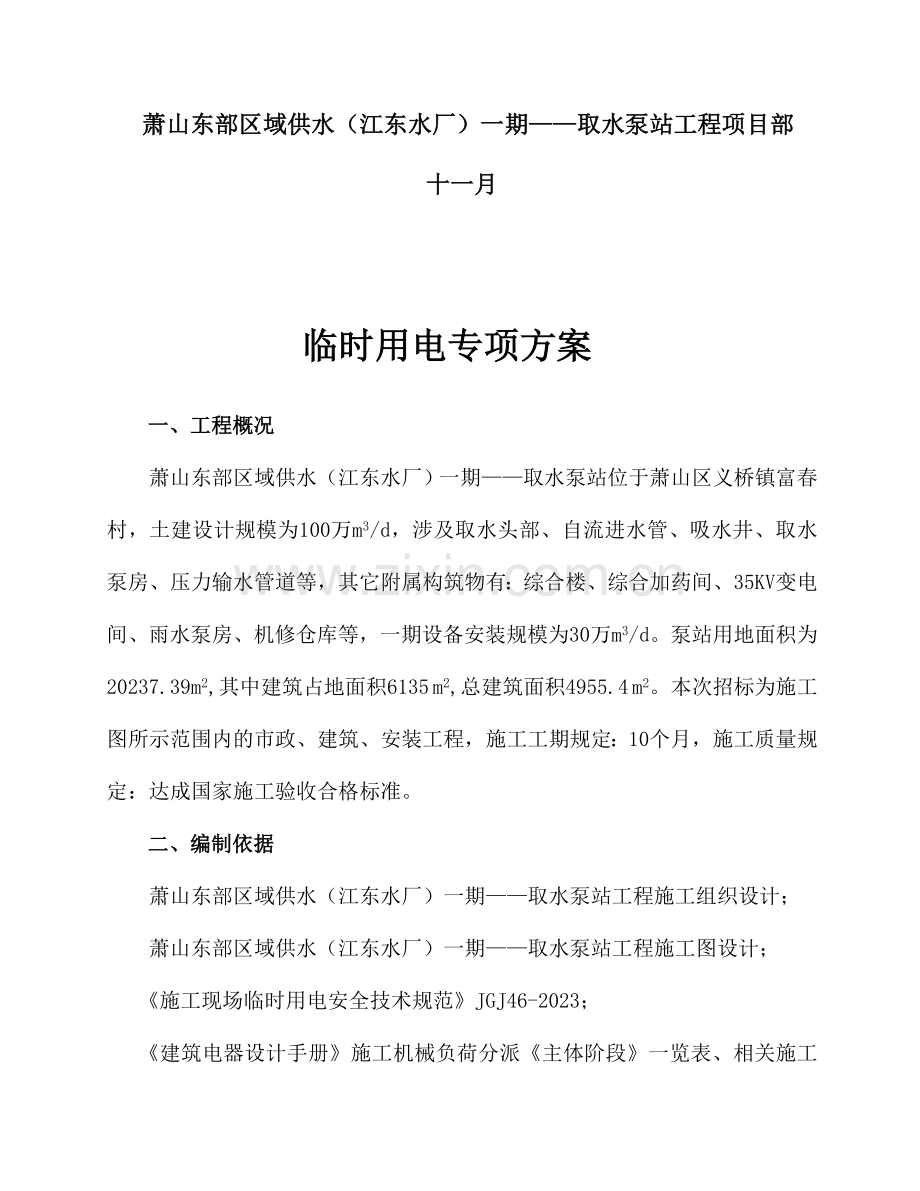

萧山东部区域供水（江东水厂）一期——取水泵站工程项目部
十一月

临时用电专项方案
一、工程概况
萧山东部区域供水（江东水厂）一期——取水泵站位于萧山区义桥镇富春村，土建设计规模为100万m3/d，涉及取水头部、自流进水管、吸水井、取水泵房、压力输水管道等，其它附属构筑物有：综合楼、综合加药间、35KV变电间、雨水泵房、机修仓库等，一期设备安装规模为30万m3/d。泵站用地面积为20237.39m2,其中建筑占地面积6135 m2,总建筑面积4955.4 m2。本次招标为施工图所示范围内的市政、建筑、安装工程，施工工期规定：10个月，施工质量规定：达成国家施工验收合格标准。
二、编制依据
萧山东部区域供水（江东水厂）一期——取水泵站工程施工组织设计；
萧山东部区域供水（江东水厂）一期——取水泵站工程施工图设计；
《施工现场临时用电安全技术规范》JGJ46-2023；
《建筑电器设计手册》施工机械负荷分派《主体阶段》一览表、相关施工用电安全技术规范。
三、现场勘察及初步设计
根据现场踏勘及设计图所示，本工程场地位于富春江南岸，现有南片取水泵房东侧，场内地势平整，原为农田、种植苗木等用地，原地面标高为6.4～6.9米左右。项目部在该场地内统筹安排本工程重要施工用电线路及重要施工设备设施的分布，场内重要布置木工场地、砌块砂石堆放场地、钢管模板堆放场地、塔吊、配电房、钢筋加工房，生活区和办公区等设施。现场配有630KVA电力变配系统及配电房一座，供现场正常施工用电。
四、临时用电系统设立
1、设立目的：合理布置，充足满足本工程整体的正常施工用电的需要，保证施工现场临时用电系统运营的安全可靠。
2、现场采用630KVA一个变配系统供电，设变配房一个，根据（JGJ46-2023）《施工现场临时用电安全技术规范》和（JGJ59-99）《建筑施工安全检查标准》的规范规定，本工程现场临时用电采用TN-S配电系统，供电系统采用三相五线制，三级配电，三级保护，照明电和动力电分开设立。其中二级保护规定为首端漏电保护动作电流不大于100mA，漏电时间保护系数不大于0.1s，重要保护总配电箱至分派电箱用电系统漏电；分关箱至开关箱漏电保护动作电流不大于30mA，漏电保护动作时间保护系数不大于0.1s。
3、 在两个变配房内各设总配电箱一只向外供电，其中PE线从变压器的工作接地处引出，并在总配后续配电系统中设不少于三组反复接地，等效接地电阻不大于10欧姆。线路采用三相五线电缆，采用地埋或架空敷设。
4、施工现场用电平面布置图（附图）
5、本工程重要用电设备的负荷布置尽量保持三相平衡运营（具体设备配用电系统图1），重要用电设备及容量表如下：
拟投入现场的设备及用电量计划表
序号
设备名称
型号规格
数量（台）
单位容量
Pe合计（kw）
用于施工
部位备注
1
搅拌机
JS500型
2
24 kw
48
整个工程
2
砂浆搅拌机
M120
2
3.5 kw
7
整个工程
3
工钢冷弯机
HD-20
1
11 kw
11
整个工程
4
型材切割机
J3G6-400
2
3 kw
6
整个工程
5
电焊机
BX-500-2
7
42KVA
23×7=141
整个工程
5
砼振动棒
ZR50
10
1.1 kw
11
整个工程
6
木工刨床
450
2
3.5 kw
7
整个工程
7
平板振动器
PB2.8
10
1.5kw
15
整个工程
8
水泵
100LWB-10
10
5.5 kw
55
整个工程
9
钢筋弯曲机
GW40
3
7.5 kw
22.5
整个工程
10
钢筋调直机
GT4*8B
2
3.5 kw
7
整个工程
11
钢筋切断机
GQY32E
2
3.5 kw
7
整个工程
12
闪光对焊机
ON1-75
2
100kw
100
整个工程
13
注浆机
GZJB
1
11 kw
11
基础、主体
14
钻孔桩机
SY-4
4
65kw
4×65=260
桩基工程
15
搅拌桩机
PAS-SJZJ3
2
55kw
110
桩基工程
16
高压旋喷桩机
GP-1500
2
180kw
360
桩基工程
17
塔吊
QTZ55
1
36.4 kw
36.4 kw
基础、主体
18
照明
生活区
38kw
83
整个工程
施工区
45kw
合计
1317.9（kw）

630KVA变配供电系统图1

总配电箱1-1
分派箱2-1
钢筋加工场分派电箱2-3

照明分派箱2-5
钻孔桩机
钻孔桩机
电焊机
电焊机

电焊机

电焊机

冷弯机
切割机
对焊机
钻孔桩机
木工刨床

搅拌机

宿舍楼

宿舍楼

库房加工场
室外场地
分派箱2-2

钻孔桩机
堤外分派电箱2-8
堤外照明分派箱2-9
旋喷桩机

注浆机

电焊机

电焊机

电焊机

水泵或备用
旋喷桩机

钻孔桩机

堤外场地

堤外加工场

备用
备用

钻孔桩机

平板振动器
分派箱2-7

分派箱2-4

分派箱2-6

水泵或备用

塔吊

五、用电负荷计算

（一）、各设备组用电量计算及导线截面选择
1、分派箱2-1路（钻孔桩机1.1、1.2共2台）
1.1钻孔桩机
查表cosΦ=0.9,tgΦ=0.49
有功功率：Pjs1.1=Pe=65KW
无功功率：Qjs1.1= Pjs1×tgΦ=31.8 Kva
视在功率：Sjs1.1=√Pjs1.12+ Qjs1.12=72.3KVA
工作电流：Ijs1.1= Sjs1.1/√3×U =109.5A
查表桩机设备选用导线截面：3×35+2×16 铜芯电缆线；
开关箱内保护设备： HG1 200A隔离开关、接电排
选择漏电保护器：DZ15L/3902：200A 漏电动作电流30mA
另一台1.2钻孔桩机Ijs2同上算法选择设备导线及电气。
◆分派箱2-1至总配箱导线及电气选择
①求得2台钻孔桩机参予用电组的负荷计算:
查表取同期系数KX1.1=0.6则：
∑Pjs2-1=2 KX1.1×Pjs1.1=78 KW
∑Qjs2-1=∑Pjs2-1×tgΦ=38.2Kva
∑Sjs2-1=√∑Pjs2-12+ ∑Qjs2-12 =86.8KVA
∑Ijs2-1=∑Sjs2-1 /√3×U=132A
②查表选用导线截面：VV22＊3×70+2×25 铜芯电缆线；
分派箱内保护设备选择：HG1 400A隔离开关、接电排
漏电保护器：DZ15L/3902：2只200A 漏电动作电流75mA.
隔离开关： 2只HG1 200A
2、分派箱2-2（钻孔桩机1.1、1.2共2台）
同分派箱2-1算法（略）
3、分派箱2-3
（钢筋加工场：电焊机4台，冷弯机1台，切割机1台，对焊机1台）
3.1、电焊机(BX1-500-2)
①cosΦ=0.7 ,tgΦ=1.02 JC(ε)=60%
先将单台焊机JC=60%统一换算到JC=100%时的额定容量
Pe=√JC60/JC100×P×cosΦ=√0.6×42×0.7=23KW
有功功率：Pjs3.1= Pe =23 KW
无功功率：Qjs3.1=23×1.02=24Kvar
视在功率：Sjs3.1=√Pjs3.12+ Qjs3.12 = 33.2KVA
工作电流： Ijs3.1= Sjs3.1/√3×U =33.2/(1.73×0.38)=50A
设备导线截面选择：3×10+1×6 铜芯线
开关箱内及保护设备： HG1 60A隔离开关、接电排
选择漏电保护器：DZ15L60/3902：60A 漏电动作电流30mA
另3.2、 3.3、 3.4焊机同上计算方法选择。
②求得4台电焊机组参予用电组的负荷计算: 查表取KX3.1=0.40
∑Pjs3.(1-4）=4×KX3.1×Pjs3.1=36.8 KW
∑Qjs3.(1-4）=∑Pjs3.(1-4）×tgΦ=37.5Kva
∑Sjs3.(1-4）=√∑Pjs3.(1-4）2+ ∑Qjs3.(1-4）2 =52.5KVA
3.5工钢冷弯机一台：
①取cosΦ=0.8,tgΦ=0.75
有功功率：Pjs3.5=Pe =11KW
无功功率：Qjs3.5=11×0.75=8.25Kvar
视在功率：Sjs3.5=√Pjs3.52+ Qjs3.52 =13.75KVA
工作电流: Ijs3.5= Sjs3.5/√3 ×U = 13.75/1.73×0.38=20.83A
设备导线截面选择：3×6+2×4 铜芯电缆线
开关箱内保护设备： HG1 40A隔离开关、接电排
选择漏电保护器：DZ15L/3902： 40A 漏电动作电流30mA
②求得1台冷弯机参予该用电组的计算容量: 取KX3.5=0.7
∑Pjs3.5= KX3.5×Pjs3.5=7.7 KW
∑SQs3.5= ∑Pjs3.5×tgΦ=5.78Kva
∑Sjs3.5=√∑Pjs3.52+ ∑Qjs3.52 =9.63KVA
3.6、型材切割机：
①查表取KX3.6=0.7，cosΦ=0.7,tgΦ=1.02
有功功率：Pjs3.6=Pe =3KW
无功功率：Qjs3.6=3×1.02=3.06Kvar
视在功率：Sjs3.6=√Pjs3.62+ Qjs3.62=4.3KV.A
工作电流：Ijs3.6= Sjs3.2/√3×U = 4.3/1.73×0.38=7A
设备导线截面选择：3×2.5+2×1.5 铜芯电缆线
开关箱内保护设备： HG1 40A隔离开关、接电排
选择漏电保护器：DZ15L/3902：40A 漏电工作电流30mA
②求得1台型材切割机参予该用电组的计算容量:
∑Pjs3.6= KX3.6×Pjs3.6=2.1 KW
∑SQs3.6= ∑Pjs3.6×tgΦ=2.14Kva
∑Sjs3.6=√∑Pjs3.62+ ∑Qjs3.62 =3KVA
3.7闪光对焊机1台(ON1-75型)
①查表取cosΦ=0.7 ,tgΦ=1.02 JC(ε)=60%
先将焊机JC=60%统一换算到JC=100%的额定容量
Pe=√JC60/JC100×P×cosΦ=√0.6×100×0.7=54 KW
有功功率：Pjs3.7= Pe =54 KW
无功功率：Qjs3.7=54×1.02=55Kvar
视在功率：Sjs3.7=√Pjs3.72+ Qjs3.72 = 77KVA
工作电流： Ijs3.7= Sjs3.7/√3×U =77/(1.73×0.38)=117A
设备导线截面选择：VV22＊3×50+1×6 铜芯电缆线
开关箱内及保护设备： HG1 200A隔离开关、接电排
选择漏电保护器：DZ15L60/3902：200A 漏电动作电流50mA
②求得1台对焊机参予该用电组的计算容量: 查表取KX3.7=0.35，
∑Pjs3.7= KX3.7×Pjs3.7=54×0.35=18.9 KW
∑SQs3.7= ∑Pjs3.7×tgΦ=19.3Kva
∑Sjs3.7=√∑Pjs3.72+ ∑Qjs3.72 =27KVA
◆分派箱2-3至总配箱导线及电气选择
①2-3分派箱下各设备参予用电组负荷容量计算：
∑Pjs2-3=∑Pjs3.(1-4）＋∑Pjs3.5＋∑Pjs3.6＋∑Pjs3.7
=36.8＋7.7＋2.1＋18.9=65.5KW
∑Qjs1-13=∑Qjs3.(1-4）＋∑Qjs3.5＋∑Qjs3.6＋∑Qjs3.7
=37.5＋5.78＋2.14＋19.3=64.72 Kva
∑Sjs1-13=∑Sjs3.(1-4）＋∑Sjs3.5＋∑Sjs3.6＋∑Sjs3.7
=52.5＋9.63＋3＋27=92.1KVA
计算电流∑Ijs2-3=∑Sjs2-3/√3×U=140A
②2-3分派箱内保护设备及至总配导线选择：
查表选用导线截面：3×70+2×35 铜芯电缆线接至总配；
分派箱内开关及保护设备：
选择 HG1 400A总隔离开关、、接电排
分隔离开关100A 1只、60A 4只、40A 2只
漏电保护器： DZ15L/3902：100A 1只、60A 4只、40A2只
漏电保护器动作电流50mA.
4、分派箱2-4（木工平刨、搅拌机）
4.1、木工平刨：
①查表cosΦ=0.8,tgΦ=0.75
有功功率：Pjs4.1=Pe =3.5KW
无功功率：Qjs4.1=3.5×0.75=2.63Kva
视在功率：Sjs4.1=√Pjs4.12+ Qjs4.12 =4.38KV.A
工作电流： Ijs4.1= Sjs7/√3×U =5.33/（1.73×0.38）=7A
导线截面选择：3×2.5+1×1.5 铜芯电缆线
开关箱内保护设备： HG1 40A隔离开关、接电排
选择漏电保护器：DZ15L/3902：40 漏电动作电流30mA
②求得1台木工刨床参予该用电组的计算容量: 取KX4.1=0.7，
∑Pjs4.1=KX4.1×Pjs4.1=2.45KW
∑SQs4.1=∑Pjs4.1×tgΦ=1.96Kva
∑Sjs4.1=√∑Pjs4.12+ ∑Qjs4.12 =3.06KVA
4.2、搅拌机（JS500型共2台）
①查表cosΦ=0.8,tgΦ=0.75
有功功率：Pjs4.2 = Pe = 24KW
无功功率：Qjs4.2= Pjs4.2×tgΦ=18 Kva
视在功率：Sjs4.2=√Pjs4.22+ Qjs4.22 =30KVA
Ijs4.2= Sjs4.2/√3×U =45A
查表设备选用导线截面：3×10+2×6 铜芯电缆线；
开关箱内保护设备： HG1 60A隔离开关、接电排
选择漏电保护器： DZ15L/3902： 60A 漏电动作电流30mA
另一台4.3搅拌机同上算法选择导线及电气。
②求得2台搅拌机参予该用电组的计算容量: 取KX4.2=0.5，
∑Pjs4.(2-3）=2 KX4.2×Pjs2.1=24 KW
∑SQs4.(2-3）= ∑Pjs4.(2-3）×tgΦ=18Kva
∑Sjs4.(2-3）=√∑Pjs4.(2-3）2+ ∑Qjs4.(2-3）2 =30KVA
◆分派箱2-4至总配箱导线及电气选择
由上述计算可知：
∑Pjs2-4=∑Pjs4.1＋2×∑Pjs4.2 =2.45＋24=26.5KW

∑Qjs2-4 =∑Qjs4.1＋2×∑Qjs4.2=1.96＋18 =19.96 Kva

∑Sjs2-4=√∑Sjs4.1＋∑Sjs4.(2-3）=3.06＋42=33.2KVA

计算电流∑Ijs2-4=∑Sjs2-4/√3×U=51A
查表选用导线截面：3×16+2×10 铜芯电缆线接至总配；
分派箱内开关及保护设备：
选择 HG1 100A总隔离开关、分隔离开关 60A2只、30A1只、接电排
分隔离开关100A 1只、60A 4只、40A 2只
漏电保护器： DZ15L/3902：30A 1只、60A 2只
漏电保护器动作电流50mA.
5.照明分派箱2-5至各开关箱导线选择
照明用电量应保持三相均衡分派，其中1、2楼用电容量各为10KW，库房及加工场为3KW，室外场地照明为30KW。各容量分别包含气体放电灯中镇流器所耗容量（1.2倍），均参予三相平衡配电系统的等效负荷计算如下：
5.1宿舍楼照明
①有功功率： Pjs5.1= Pe =10KW,
工作电流：Ijs5.1= Sjs5.1 /√3×U=10/0.38=27A
分派箱到开关箱导线截面选择：3×6+2×4 铜芯电缆线,
箱内开关及保护设备： HG1 30A隔离开关1只、RTIP40A6只，接电排两排；选择漏电保护器：AB62-20A6只,漏电动作电流30mA。
此外5.2宿舍楼如上计算选择同样用电配置。
5.3库房照明
有功功率： Pjs5.3= Pe =3KW,
工作电流：Ijs5.3= Sjs5.3 /√3×U=3/0.38=8A
分派箱到开关箱导线截面选择：3×2.5+2×1.5 铜芯电缆线,
箱内开关及保护设备： HG1 20A隔离开关1只、RTIP40A4只，接电排两排；选择漏电保护器：AB62-20A4只,漏电动作电流30mA。
5.4室外照明
有功功率： Pjs5.4= Pe =30KW,
工作电流：Ijs5.4= Sjs5.4 /√3×U=30/0.38=79A
分派箱到开关箱导线截面选择：3×25+2×10 铜芯电缆线,
若干只开关箱内保护设备： HG1 20A隔离开关1只、RTIP16A1只，接电排壹排；选择漏电保护器AB62-16A1只,漏电动作电流30mA。
◆照明分派箱2-5至总配箱导线及电气
①2-5分派箱照明用电组总计算容量：取平均值KX=0.8
∑Pjs2-5=（∑Pjs5.1＋∑Pjs5.2＋∑Pjs5.3＋∑Pjs5.4）×KX
=10＋10＋3＋30=42.4KW
计算电流∑Ijs2-5=∑Sjs2-5/√3×U=112A
②1-14照明分派箱内保护设备及至总配导线选择：
查表选用导线截面：3×35+2×25 铜芯电缆线接至总配；
分派箱内开关及保护设备：
分派箱内保护设备： HG1 200A总隔离开关、接电排
漏电保护器：200A DZ15L/4902：
3只40A、1只100A漏电保护器动作电流50mA.

6．分派箱2-6（水泵、旋喷桩机、注浆机、塔吊）
6.1水泵6台
①单台水泵: 查表cosΦ=0.8,tgΦ=0.75
有功功率：Pjs6.1=5.5 KW
无功功率：Qjs6.1=5.5×tgΦ=4.13 Kva
视在功率：Sjs6.1= Pjs6.1/ cosΦ=6.9KVA
工作电流:Ijs6.1= Sjs6.1/√3×U =10.5A
查表设备选用导线截面：3×2.5+2×1.5 铜芯电缆线；
开关箱内保护设备： HG1 30A隔离开关、接电排
选择漏电保护器：DZ15L/3902：30A 漏电动作电流30mA.
②求得6台水泵参予该用电组的负荷计算: 取KX6.1=0.7，
∑Pjs6.1=6×KX6.1×Pjs6.1. =23.2 KW
∑Qs6.1= ∑Pjs6.1×tgΦ=17.4Kva
∑js6.1=√∑Pjs6.12+ ∑Qjs6.12 =29KVA
6.2塔吊1台（QTZ55型）
①查表cosΦ=0.8,tgΦ=0.75 JC(ε)=40%
先将Jc=40％统一换算到Jc=25％的额定容量
有功功率：Pjs6.2=2Pe×√Jc =2×36.4×√0.4 = 46(KW)
无功功率：Qjs6.2=46×0.75=34.5 Kva
视在功率：Sjs6.2=√Pjs6.22+ Qjs6.22 =57.5KVA
工作电流: Ijs6.2 = Sjs6.2/√3×U =88A
查表设备选用导线截面：3×25+2×16 铜芯电缆线；
开关箱内保护设备： HG1 100A隔离开关、接电排
选择漏电保护器：DZ15L/3902：100A 漏电动作电流30mA.
②求得塔吊机参予该用电组的计算容量: 取KX6.2=0.5
∑Pjs6.2= KX6.2×Pjs6.2=23 KW
∑Qjs6.2= Qjs6.2×tgΦ=17.3Kva
∑Sjs6.2=√∑Pjs6.22+ ∑Qjs6.22 = 28.8KVA
◆分派箱2-6至总配箱导线及电气
①2-6分派箱用电组总计算容量：
∑Pjs2-6=∑Pjs6.1＋∑Pjs6.2=23.2＋23=55.4KW
∑Qjs2-6=∑Qjs6.1＋∑Qjs6.2=29+17.3=46.3 Kva
∑Sjs2-6=√∑Pjs2-62+ ∑Qjs2-62 = 72.2KVA
计算电流∑Ijs2-6=∑Sjs2-6/√3×U=109A
②2-6分派箱内保护设备及至总配导线选择：
查表选用导线截面：3×35+2×25 铜芯电缆线接至总配；
分派箱内开关及保护设备：
分派箱内保护设备： HG1 200A总隔离开关、接电排
漏电保护器：100A DZ15L/49021只、6只40A漏电保护器动作电流50mA.
7. 分派箱2-7（旋喷桩机2台、注浆机1台）
7.1旋喷桩机
①查表cosΦ=0.9,tgΦ=0.49
有功功率：Pjs7.1 = Pe =180KW
无功功率：Qjs7.1= Pjs7.1×tgΦ=88.2Kva
视在功率：Sjs7.1 =√Pjs7.12+ Qjs7.12 =200.5KVA
工作电流：Ijs7.1= Sjs7.1/√3×U =303.8A
查表设备选用导线截面：3×185+2×95 铜芯电缆线；
开关箱内保护设备： HG1 400A隔离开关、接电排
选择漏电保护器： DZ15L/3902：400A 漏电动作电流30mA
7.2另一台旋喷桩机同上算法选择导线及电气。
②求得2台旋喷桩机参予该用电组的计算容量: 取KX7.1=0.5
∑Pjs7.(1-2）= KX1×2Pjs7.1=180 KW
∑Qjs7.(1-2）= ∑Pjs7.(1-2）×tgΦ=88.2Kva
∑Sjs7.(1-2）=√∑Pjs7.(1-2）2+ ∑Qjs7.(1-2）2 =200.5KVA
7.3注浆机
①查表cosΦ=0.8,tgΦ=0.75
有功功率：Pjs7.3=11 KW
无功功率：Qjs7.3=11×tgΦ=8.3 Kva
视在功率：Sjs7.3= Pjs7.3/ cosΦ=13.8KVA
计算工作电流:Ijs7.3= Sjs7.3/√3×U =21A
查表设备选用导线截面：3×4+2×2.5 铜芯电缆线；
开关箱内保护设备： HG1 40A隔离开关、接电排
选择漏电保护器：DZ15L/3902：40A 漏电动作电流30mA.
②求得1台注浆机参予该用电组的计算容量: 取KX7.3=0.7
∑Pjs7.3= KX7.3×Pjs7.3=7.7 KW
∑SQjs7.3= ∑Pjs7.3×tgΦ=5.8Kva
∑Sjs7.3=√∑Pjs7.32+ ∑Qjs7.32 =9.6KVA
◆分派箱2-7至总配箱导线及电气选择
①2-7分派箱用电组总计算负荷：
∑Pjs2-7=∑Pjs7.(1-2）＋∑Pjs7.3=180＋7.7=187.7KW
∑Qjs2-7= ∑Pjs2-7×tgΦ=92
∑Sjs2-7=∑Qjs(1-2）＋∑Qjs7.3=225+13.8=209 KVA
因该设备组cosΦ相同,故
计算电流∑Ijs2-7=∑Sjs2-7/√3×U=316A
②2-7分派箱内保护设备及至总配导线选择：
查表选用导线截面：3×240+2×95 铜芯电缆线接至总配；
分派箱内开关及保护设备：
分派箱内保护设备： HG1 630A总隔离开关1只、400A分隔离开关2只
40A分隔离开关1只、 接电排
漏电保护器：400A DZ15L/3902 2只、1只40A
漏电保护器动作电流50mA.
8. 分派箱2-8（电焊机3台、搅拌桩机2台、水泵4台）
8.1电焊机3台
计算同分派箱2-3中3.1算法，即
①单台焊机
设备导线截面选择：3×10+1×6 铜芯线
开关箱内及保护设备： HG1 60A隔离开关、接电排
选择漏电保护器：DZ15L60/3902：60A 漏电动作电流30mA
②求得3台电焊机组参予用电组的负荷计算: 查表取KX8.1=0.40
∑Pjs8.(1-3）=3×KX1×Pjs3.1=27.6 KW
∑Qjs8.(1-3）=∑Pjs8.(1-3）×tgΦ=28.1Kva
∑Sjs8.(1-3）=√∑Pjs8.(1-3）2+ ∑Qjs8.(1-3）2 =39.4KVA
8.4水泵4台
计算同分派箱2-6中6.1算法，即
①单台水泵:
设备选用导线截面：3×2.5+2×1.5 铜芯电缆线；
开关箱内保护设备： HG1 30A隔离开关、接电排
选择漏电保护器：DZ15L/3902：30A 漏电动作电流30mA.
②求得4台水泵参予该用电组的负荷计算: 取KX8.4=0.7，
∑Pjs8.(4-7）=4×KX8.4×Pjs6.1 =15.4 KW
∑Qjs8.(4-7）= ∑Pjs8.(4-7）×tgΦ=11.6Kva
∑Sjs(4-7）=√∑Pjs6.12+ ∑Qjs6.12 =19.3KVA
8.8搅拌桩机1台
①查表cosΦ=0.8,tgΦ=0.75
有功功率：Pjs8.8=Pe =55 KW
无功功率：Qjs8.8=55×0.75=41.3 Kva
视在功率：Sjs8.8= Pjs8.8/ cosΦ=68.8KVA
计算工作电流:Ijs8.8= Sjs8.8/√3×U =104A
查表设备选用导线截面：VV22＊3×25+2×16 铜芯电缆线；
开关箱内保护设备： HG1 100A隔离开关、接电排
选择漏电保护器：DZ15L/3902：100A 漏电动作电流30mA.
②求得2台搅拌桩机参予该用电组的计算容量: 取KX8.8=0.5
∑Pjs8.(8-9）=2 KX8.8×Pjs8.8=55 KW
∑Qjs8.(8-9）= ∑Pjs8.(8-9）×tgΦ=41.3Kva
∑Sjs8.(8-9）=√∑Pjs8.(8-9）2+ ∑Qjs8.(8-9）2 =68.8KVA
8.10、平板振动器及砼振动棒各10台
(各振动器配电源实际置于各二级箱的备用回路中，拟入本回路仅作容量计算之用)
10.1平板振动器(共10台)
①查表取cosΦ=0.8,tgΦ=0.75
单台平板振动器：
有功功率：Pjs8.10.1=Pe =1.5 KW
无功功率：Qjs8.10.1=1.5×tgΦ=1.13 Kva
视在功率：Sjs8.10.1= Pjs3.8/ cosΦ=1.88KVA
计算工作电流:Ijs10.1= Sjs8.10/√3×U =2.8A
查表设备选用导线截面：3×2.5+2×1.5 铜芯电缆线；
开关箱内保护设备： HG1 30A隔离开关、接电排
选择漏电保护器：DZ15L/3902：30A 漏电动作电流30mA.
②求得10台振动器参予该用电组的计算容量: KX8.10=0.6
∑Pjs8.10.(1-10）= KX8.10×10×Pjs3.8=9 KW
∑SQs8.10.(1-10）= ∑Pjs3.8×tgΦ=6.35Kva
∑Sjs8.10.(1-10）=√∑Pjs10.(1-10）2+ ∑Qjs10.(1-10）2
=11.1KVA
10.11 砼振动棒(共10台)
单台平板振动器同上计算：
计算工作电流:Ijs8.10.11= Sjs8.10.11/√3×U =2.1A
查表设备选用导线截面：3×2.5+2×1.5 铜芯电缆线；
开关箱内保护设备： HG1 30A隔离开关、接电排
选择漏电保护器：DZ15L/3902：30A 漏电动作电流30mA.
②求得10台振动器参予该用电组的计算容量: KX8.10=0.6
∑Pjs8.10.(11-20）= KX8.10×10×Pjs3.8=6.6 KW
∑Qjs8.10.(11-20）= ∑Pjs8.10.(11-20）×tgΦ=4.95Kva
∑Sjs8.10.(11-20）=√∑Pjs8.10.(11-20）2+ ∑Qjs8.10.(11-20）2 =8.25KVA
则:∑Pjs8.10= ∑Pjs8.10.(1-10）+∑Pjs8.10.(11-20）
=9+6.6=15.5
∑Qjs8.10=6.35+4.95=11.3
∑Sjs8.10=11.1+8.25=19.35
◆分派箱2-8至总配箱导线及电气选择
①2-8分派箱用电组总计算负荷：
∑Pjs2-8
=∑Pjs8.(1-3）＋∑Pjs8.(4-7）＋∑Pjs8.(8-9）＋∑Pjs8.10
=27.6＋15.4+77+15.5=135.5KW
∑Qjs2-8=∑Qjs8.(1-3）＋∑Qjs8.(4-7）＋∑Qjs8.(8-9）＋∑Qjs8.10
=28.1+11.6+54+8.25=101.95 Kva
∑Sjs2-8 =√∑Pjs2-82+ ∑Qjs2-82 =169 KVA
cosΦ=∑Pjs2-8/∑Sjs2-8=0.80
计算电流∑Ijs2-8=∑Sjs2-8/√3×U=255A
②2-8分派箱内保护设备及至总配导线选择：
查表选用导线截面：3×95+2×50 铜芯电缆线接至总配；
分派箱内开关及保护设备：
分派箱内保护设备： HG1 400A总隔离开关1只、接电排
分隔离开关100A 2只、60A 3只、40A 8只
漏电保护器：100A DZ15L/3902 2只、60A 3只、40A 8只，
漏电保护器动作电流50mA.
9.堤外照明分派箱2-9至各开关箱导线选择
堤外照明用电设施同分派电箱2-5布置，其中堤外场地、堤外加工场用电容量各为10KW，各容量分别包含气体放电灯中镇流器所耗容量（1.2倍），均参予三相平衡配电系统的等效负荷计算，备用照明暂定10 KW记入计算容量。
9.1堤外场地
①有功功率： Pjs9.1= Pe =10KW,
工作电流：Ijs9.1=27A
分派箱到开关箱导线截面选择：3×6+2×4 铜芯电缆线,
箱内开关及保护设备： HG1 30A隔离开关1只、RTIP40A6只，接电排两排；选择漏电保护器：AB62-20A6只,漏电动作电流30mA。
此外5.2宿舍楼如上计算选择同样用电配置。
9.2堤外加工场、9.3、9.4备用分别同9.1计算。
◆照明分派箱2-9至总配箱导线及电气：
①2-9分派箱照明用电组总计算容量：取平均需用系数KX=0.8
∑Pjs2-9=3×∑Pjs9.1×KX=24KW
计算电流∑Ijs2-5=∑Sjs2-9/√3×U=63A
②1-14照明分派箱内保护设备及至总配导线选择：
查表选用导线截面：3×16+2×10 铜芯电缆线接至总配；
分派箱内开关及保护设备：
分派箱内保护设备： HG1 100A总隔离开关、接电排
分隔离开关30A各3只
漏电保护器：30A DZ15L/4902各3只：漏电保护器动作电流50mA.
(二)、630 KVA变配系统各干支线总负荷计算
将上述各段干支线上参予设备用电组负荷计算的容量相加得出负荷总量，由于本次投入的大功率用电机械都是工程基础类施工机械，超过了总容量的50%，重要集中在工程施工前端，并且与其它施工工序交错产生的互斥性较大，涉及因工序前后交替引起的等等，基本不也许与其它用电机械同期运作，根据本工程施工工艺特点和现场实际工序计划安排，综合考虑故取干支线上设备用电同期系数K∑=0.7。
1、总有功功率计算Pjz=K∑∑Pe
= K∑×（∑Pjs2-1＋∑Pjs2-2＋∑Pjs2-3＋∑Pjs2-4＋∑Pjs2-5＋
∑Pjs2-6＋∑Pjs2-7＋∑Pjs2-8＋∑Pjs2-9＋∑Pjs2-10）
=(78＋78＋65.5＋26.5+42.4+55.4+187.7+135.5+24)×0.7
=693×0.7=485.1 KW
2、总无功功率计算Qjz=Kx∑Qe
= K∑×（∑Qjs2-1＋∑Qjs2-2＋∑Qjs2-3＋∑Qjs2-4＋∑Qjs2-5＋
∑Qjs2-6＋∑Qjs2-7＋∑Qjs2-8＋∑Qjs2-9＋∑Qjs2-10）
=(38.2+38.2＋64.7+19.9＋92＋46.3+101.9)×0.7
=401.2×0.7=280.8Kva
3、总视在功率计算Sjz=√Pjz2+Qjz2 =√160961.44+78848.64 =560.5KVA
4、平均功率因素cosΦ= Pjz/Sjz=485.1/560.5=0.87
5、计算电流Ijz=Sjz/√3×U=560.5/0.6582=851.5A
6、根据计算总的视在功率为560.5 KVA， 630KVA变压器供电容量完全可以满足现场施工用电需要。进线采用
7、根据计算电流，总配电柜内设GLR1000/4 1000A总隔离开关，1000A空气自动开关，1000A DZ20Le-100/4901总漏电保护器，柜体正面设频率、电流、电压等仪表。
六、临时施工安全用电技术措施
1、现场配电安全技术措施
①现场配电严格按JGJ46-2023的标准规定，采用三相五线TN-S系统，实行“三级配电二级保护”、“一机一箱一闸一保”的用电原则，保护零线PE必须采用绿黄双色多股线、严禁与相线、工作零线混用。对现场两个变配系统的供电线路、电箱实行专设专供，单独配置并编号分别,规定使用范围并保持必要的安全距离，保证系统运营安全。
② 配电线路基本采用VV系例铜芯电缆线埋地或架空，配线截面严格按方案计算规定配置，埋深不小于70㎝；电杆埋深主杆宜为1/10加0.6米。
③配电箱体均为钢板结构，固定分派箱保持间距50米/只，必要时进行加密。在二级保护的基础上，临时加长电源线必须采用铁制接线盒。移动电箱、电气设备等电源线一律用橡胶护套软线，不得用其他电源线代替，示警红灯电源线一律架空安装，间距小于15m，如电源线必须从地面通过时，均应采用橡胶护套软线并埋入地下。横穿过道的电缆线无法架空时必须套防护管后再埋入地下。施工现场严禁用老化、脆皮等电线。
④ 固定分派箱安装应端正、牢固、统一，配电箱下方地面平整，并在地面设绝缘站人板，配电箱周边不得堆放任何妨碍操作、维修的物品，外壳反复接地。移动配电箱应置于地势较高、平坦、坚实的地面上，必要时应放置在干燥平整的木板上。配电箱上必须标明用电设备名称。箱内所有电气设备必须是国标合格产品，并附有三C认准标志。
⑤ 配电箱上安装的漏电保护器一律实行一只保护器一套接线柱，实行一机一闸一漏一开关，严禁动力、照明混用。
⑥ 配电箱内漏电保护器及其它开关电器应由专职电工安装、检查、维护，外壳破损、失灵时应及时更换，并做好维修记录，保证其正常运营。
⑦ 配电箱内开关、熔断器的熔丝不得随意加大，更不得用铜丝、铝丝或其他金属丝代替。大功率设备使用的配电箱应在配电箱上标明“大功率设备专用电箱”，其它电器设备不得接入。
⑧ 电气设备接入运营前，应先按一下漏电保护器实验按钮，保证其工作
