电气工程图形符号.doc

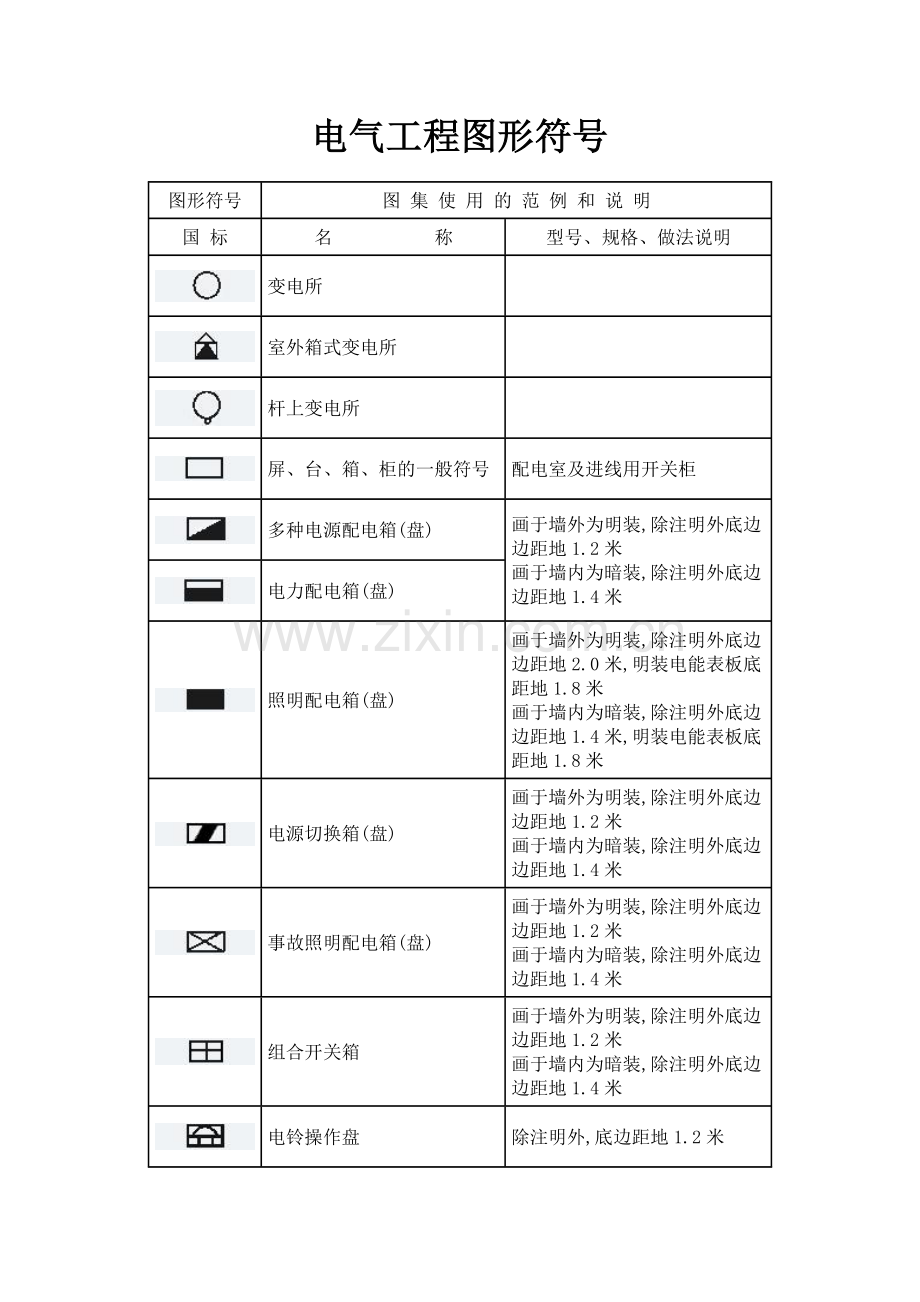

电气工程图形符号
图形符号
图 集 使 用 的 范 例 和 说 明
国 标
名      称
型号、规格、做法说明

变电所

室外箱式变电所

杆上变电所

屏、台、箱、柜的一般符号
配电室及进线用开关柜

多种电源配电箱(盘)
画于墙外为明装,除注明外底边边距地1.2米
画于墙内为暗装,除注明外底边边距地1.4米

电力配电箱(盘)

照明配电箱(盘)
画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米
画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米

电源切换箱(盘)
画于墙外为明装,除注明外底边边距地1.2米
画于墙内为暗装,除注明外底边边距地1.4米

事故照明配电箱(盘)
画于墙外为明装,除注明外底边边距地1.2米
画于墙内为暗装,除注明外底边边距地1.4米

组合开关箱
画于墙外为明装,除注明外底边边距地1.2米
画于墙内为暗装,除注明外底边边距地1.4米

电铃操作盘
除注明外,底边距地1.2米

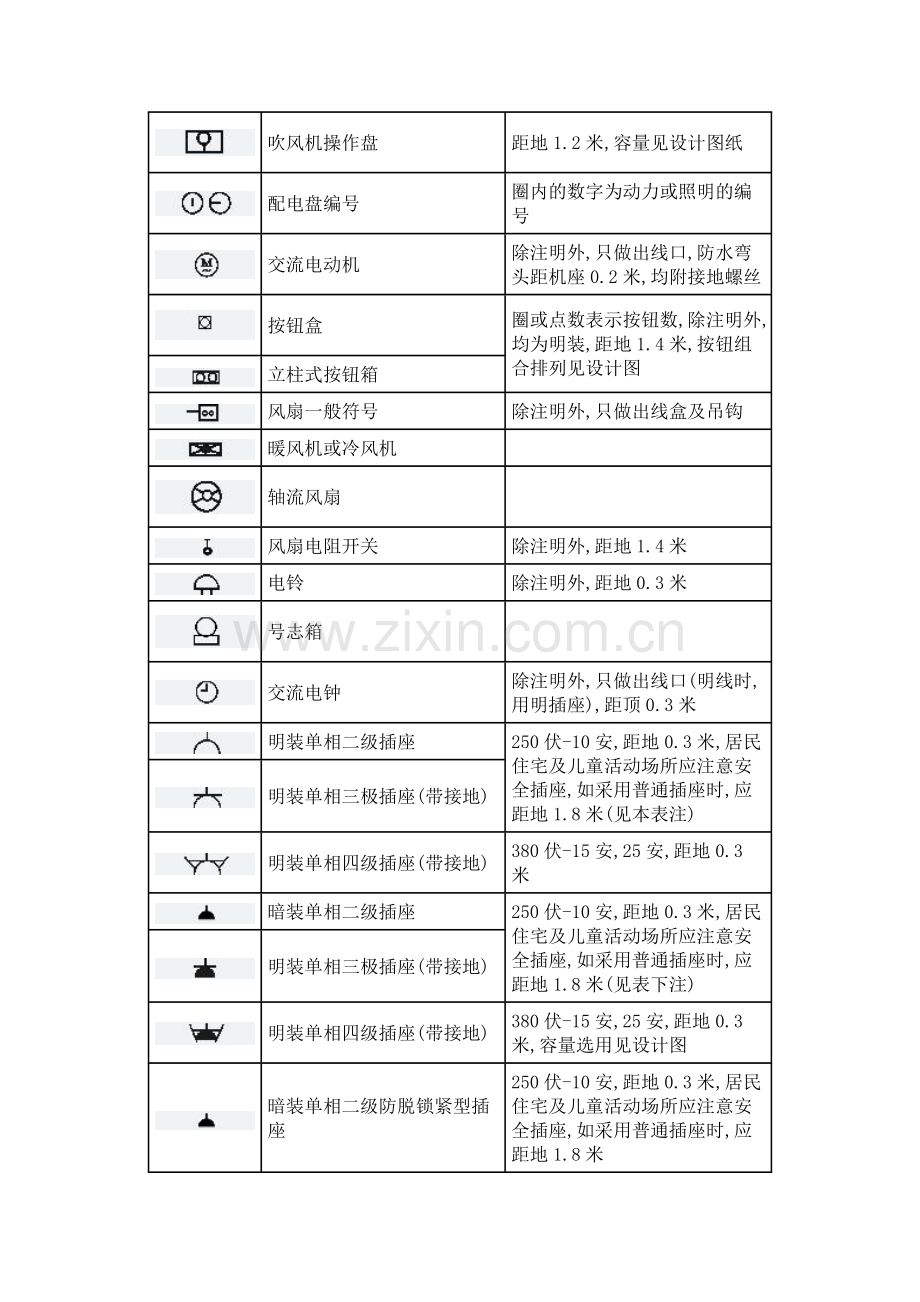

吹风机操作盘
距地1.2米,容量见设计图纸

配电盘编号
圈内的数字为动力或照明的编号

交流电动机
除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝

按钮盒
圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图

立柱式按钮箱

风扇一般符号
除注明外,只做出线盒及吊钩

暖风机或冷风机

轴流风扇

风扇电阻开关
除注明外,距地1.4米

电铃
除注明外,距地0.3米

号志箱

交流电钟
除注明外,只做出线口(明线时,用明插座),距顶0.3米

明装单相二级插座
250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)

明装单相三极插座(带接地)

明装单相四级插座(带接地)
380伏-15安,25安,距地0.3米

暗装单相二级插座
250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)

明装单相三极插座(带接地)

明装单相四级插座(带接地)
380伏-15安,25安,距地0.3米,容量选用见设计图

暗装单相二级防脱锁紧型插座
250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米
电气工程图形符号
图形符号
图 集 使 用 的 范 例 和 说 明
国 标
名      称
型号、规格、做法说明

暗装单相三极防脱锁紧型插座(带接地)
250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米

暗装三相四极防脱锁紧型插座(带接地)
380伏-20安,距地0.3米

安装T型插座
50伏-10安,距地0.3米(见表注)

暗装调光开关
调光开关,距地1.4米(见表注)

金属地面出线盒

防水拉线开关(单相二线)
250伏-3安,瓷制

拉线开关(单极二线)
250伏-3安

拉线双控开关(单极三线)
250伏-3安

吊线灯附装拉线开关
250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向

明装单极开关(单极二线)
跷板式开关,250伏-6安(见表注)

暗装单极开关(单极二线)
跷板式开关,250伏-6安(见表注)

明装双控开关(单极三线)
跷板式开关,250伏-6安(见表注)

暗装双控开关(单极三线)
跷板式开关,250伏-6安(见表注啊ccc:苦)

暗装按钮式定时开关
250伏-6安(见表注)

暗装拉线式定时开关
250伏-6安

暗装拉线式多控开关
250伏-6安

暗装按钮式多控开关
250伏-6安

电铃开关
250伏-6安

天棚灯座(裸灯头)
容量和安装方式见设计图

墙上灯座(裸灯头)

各灯具一般符号
灯具型号见本图集

花灯
符号下面的数字，为选用本图集中待选定型灯具的设计编号

非定型特制灯具
具体要求详见工程图注，下面数字为区别种类的编号

荧光灯列(带状排列荧光灯)
规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器

单管荧光灯

双管荧光灯

三管荧光灯

荧光灯花灯组合

防爆型光灯

投光灯
规格、容量详见设计图注
电气工程图形符号
图形符号
图 集 使 用 的 范 例 和 说 明
国 标
名      称
型号、规格、做法说明

电源引入线
除注明外,架空引入时,高度与一层顶板同

一般电杆
除有设计图或说明外,均按本图集

带照明灯具的电杆

带照明灯具的电杆及投照方向

拉线的一般符号

带撑杆的电杆

带高桩拉线的电杆

交流配电线路
铝芯导线时为2根
铜芯导线时为2根
导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽

交流配电线路
铝芯导线时为3根
铜芯导线时为3根

交流配电线路
铝芯导线时为4根
铜芯导线时为4根

交流配电线路
铝芯导线时为5根
铜芯导线时为5根

交流配电线路
铝芯导线时为6根
铜芯导线时为6根

支路编号

电缆穿管(钢管、非金属管)保护
管径规格见具体工程图注

中途穿线盒或分线盒
做法见

伸缩缝穿线盒
做法见

电缆人孔
除注明外,见

电缆手孔

管线引向符号
引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上

电缆桥架
封闭式母线引向符号
线        槽
引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上

避雷线
除注明外,见

避雷针

双极带熔断器开关
除注明外,均为HK1型单相胶壳闸

三极带熔断器开关
除注明外,均为HK1型三相胶壳闸

双极带熔断器开关
除注明外,均为HH3或HH4型单相铁壳开关

三极带熔断器开关
除注明外,均为HH3或HH4型三相铁壳开关

双极三相转换开关
除注明外,均为两电流切换开关

三相低压断路器
规格、型号详见工程图注

跌落式熔断器
除注明外,均为RW3-10型户外跌落式熔断器
除注明外,均为RW4-10型户外跌落式熔断器

熔断器式隔离开关
除注明外,均为HR3型熔断器式隔离开关
电气工程图形符号
图形符号
图 集 使 用 的 范 例 和 说 明
国 标
名      称
型号、规格、做法说明

熔断器
除注明外,均为RC1A瓷插式熔断器

指示式电流表、电压表
除注明外,为1T1-A型交流电流表
除注明外,为1T1-V型交流电压表

有功电能表
除注明外,均由供电部门备料安装(虚线时为表位)

无功电能表
除注明外,均由供电部门备料安装(虚线时为表位)

安培表的换相开关

伏特表的换相开关

壁龛电话交接箱
除注明外,暗装距地0.3米

室内电话分线盒
除注明外,只做出线口,暗装距地0.3米

扬声器
除注明外,距顶板0.5米

广播分线箱(盘)
除注明外,暗装距地0.3米

电话线路

末端线路,简化标注时,只注明电话对数
RVB(2×0.2)
暗装时穿管
1对
1(2×0.2)
SC15、PC15、TC20、FEC15、(KRG)20
2对
2(2×0.2)
3对
3(2×0.2)
4对
4(2×0.2)
5对
5(2×0.2)

广播线路
除注明外,同电话线路注法,导线穿管见JD50-608

电视线路
除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定

设计照度
表示100勒克司

安装或敷设高度(米)
自室内该处地面算起

安装或敷设高度(米)
自室外该处地面算起

消防专用按钮
SFAN-1型

实验室用暗装塑料插销组板
安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米

实验室用暗装插销组板
安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米

实验室插销组板、箱编号
圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案

实验室明装接地端子板
右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米

实验室暗装接地端子箱

接地接线柱板
采用633型100安接线柱组合
