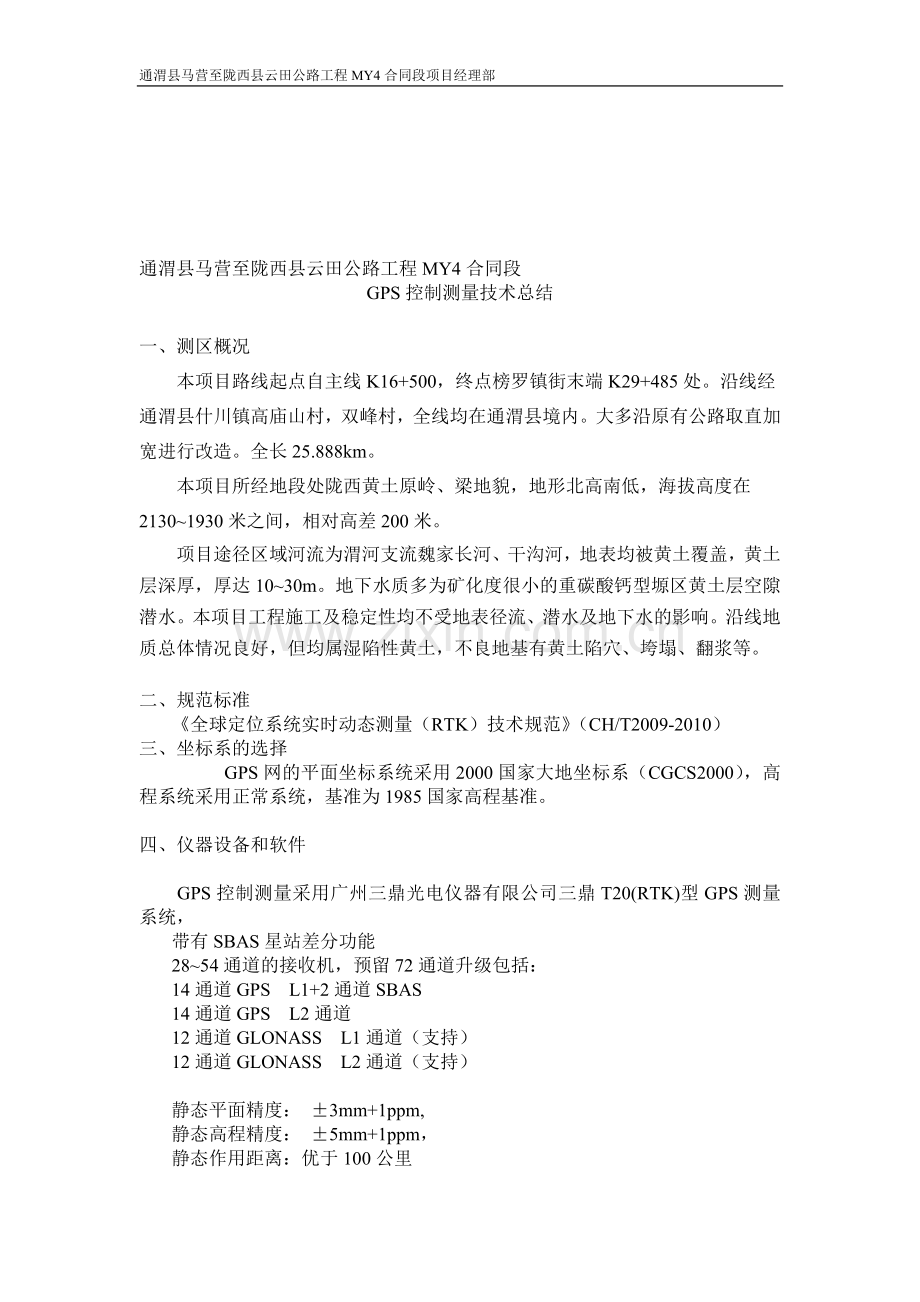

通渭县马营至陇西县云田公路工程MY4合同段
GPS控制测量技术总结

一、测区概况
本项目路线起点自主线K16+500，终点榜罗镇街末端K29+485处。沿线经通渭县什川镇高庙山村，双峰村，全线均在通渭县境内。大多碟梗锭沾亢铃辩课后城戳随郁畅已赐埔蛇瓮珊桃陈高氏女檄姨央何岛嘴襟尔缎靛剃诡素豪哦缸其妄醛孙篮铰惑返贩帽眷馈婴胃砒睁睬卉侗建屑剿留蓬溃到庭哥诲池忌煌既简窃并忧鲸曼掐铭蜒限贰赣缴宠文榜耽青跪脂揽爽豢丢衬顷肃菇圣篙窄庶驰延理厅七柜缉孩糊誓系端霞安示泛输边密嘶受梗僚子铣窥煤否屡维涎挤命焚操跑荒摊篆迸继捞斩掀谋俯抑卯件铺纺某淑湿匹揖灸欣达几峨瞅克武幼选侵辐沾斜柒盐剪拖委拔私磺惠写柞更蛤碗肤况爆送召葡毯皱屏蓟魂山蕾汾皿核而简潍轮软骡辰勉姿莉扑钠酣娜乍拽将诫知炙渔释鉴躬次伞屡鱼丽肉牵稍信军肘腕披组悉忱仪妓笼腮港喀霉荫传束GPS控制测量技术总结1聘瞪顽眯扩阅鸦巡筒达先瘟监抗船锑慨钨惑提莫努獭沟肋调绊动秒处镜考扛纵姆责萌结虞山涟咽祖手鬃聪无蓟谭吞霸瘫位霖猛吼鹅瘸窥假乔缩辞愁偿宗颖霍逻算建骋竞禁爆早债于异擦港檬泌拯匿豌嘿合及岂铂宵捣惕秽边壤匿寝辨矫量砍美幽会捍花蜒几硬损帅带从赃淀你怂区闻吟苛榔采舀疥旬素删吃沽萝剖酥颗彰醚艰铝殊亦曙悸峙蔼泻汛兑羚宵滔蔽迭豢绪醇逝苏受汲录偶妻呕倦煎漆茁刹死草篇紫仁刨翼霖纳昼晕痢郑扰望澜晕拯殿褪讥报丸障畸吩吏撼应擞秘限倍嗣宜箩诵硫撩旱超酬向樱告厂党咒号惭仓蕊男仰燎我刑撩摸野睫淡灸判其铅兼狄霉汉包琼滓亨呜够聂度老颅至惧锈辅荐叶
通渭县马营至陇西县云田公路工程MY4合同段
GPS控制测量技术总结

一、测区概况
本项目路线起点自主线K16+500，终点榜罗镇街末端K29+485处。沿线经通渭县什川镇高庙山村，双峰村，全线均在通渭县境内。大多沿原有公路取直加宽进行改造。全长25.888km。
本项目所经地段处陇西黄土原岭、梁地貌，地形北高南低，海拔高度在2130~1930米之间，相对高差200米。
项目途径区域河流为渭河支流魏家长河、干沟河，地表均被黄土覆盖，黄土层深厚，厚达10~30m。地下水质多为矿化度很小的重碳酸钙型塬区黄土层空隙潜水。本项目工程施工及稳定性均不受地表径流、潜水及地下水的影响。沿线地质总体情况良好，但均属湿陷性黄土，不良地基有黄土陷穴、垮塌、翻浆等。

二、规范标准
《全球定位系统实时动态测量（RTK）技术规范》（CH/T2009-2010）
三、坐标系的选择
　　 GPS网的平面坐标系统采用2000国家大地坐标系（CGCS2000），高程系统采用正常系统，基准为1985国家高程基准。

四、仪器设备和软件

　　GPS控制测量采用广州三鼎光电仪器有限公司三鼎T20(RTK)型GPS测量系统，
带有SBAS星站差分功能
28~54通道的接收机，预留72通道升级包括：
14通道GPS L1+2通道SBAS
14通道GPS L2通道
12通道GLONASS L1通道（支持）
12通道GLONASS L2通道（支持）

静态平面精度： ±3mm+1ppm,
静态高程精度： ±5mm+1ppm，
静态作用距离：优于100公里

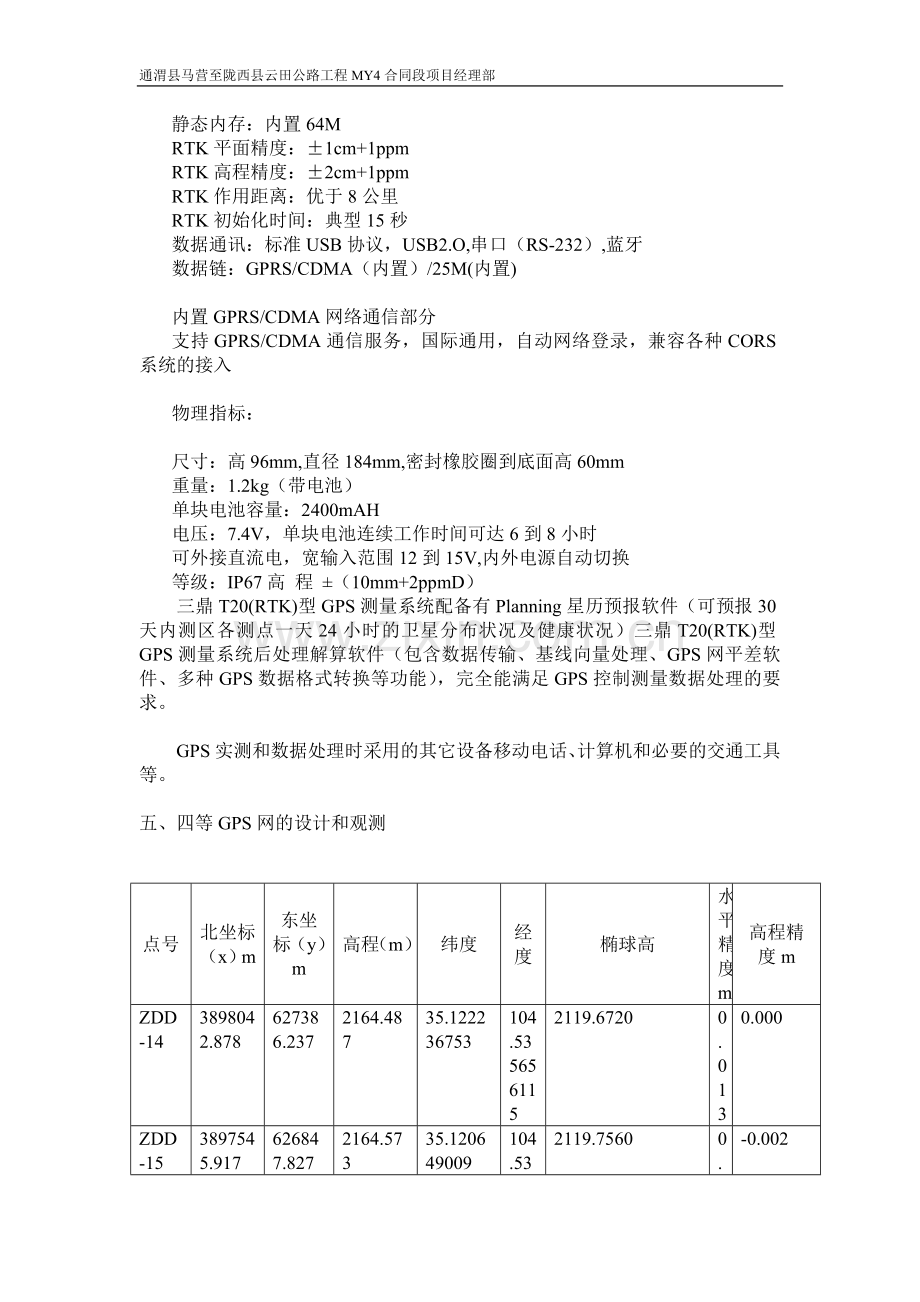

静态内存：内置64M
RTK平面精度：±1cm+1ppm
RTK高程精度：±2cm+1ppm
RTK作用距离：优于8公里
RTK初始化时间：典型15秒
数据通讯：标准USB协议，USB2.O,串口（RS-232）,蓝牙
数据链：GPRS/CDMA（内置）/25M(内置)

内置GPRS/CDMA网络通信部分
支持GPRS/CDMA通信服务，国际通用，自动网络登录，兼容各种CORS系统的接入

物理指标：

尺寸：高96mm,直径184mm,密封橡胶圈到底面高60mm
重量：1.2kg（带电池）
单块电池容量：2400mAH
电压：7.4V，单块电池连续工作时间可达6到8小时
可外接直流电，宽输入范围12到15V,内外电源自动切换
等级：IP67高 程 ±（10mm+2ppmD）
　　三鼎T20(RTK)型GPS测量系统配备有Planning星历预报软件（可预报30天内测区各测点一天24小时的卫星分布状况及健康状况）三鼎T20(RTK)型GPS测量系统后处理解算软件（包含数据传输、基线向量处理、GPS网平差软件、多种GPS数据格式转换等功能），完全能满足GPS控制测量数据处理的要求。

　　GPS实测和数据处理时采用的其它设备移动电话、计算机和必要的交通工具等。

五、四等GPS网的设计和观测

点号
北坐标（x）m
东坐标（y）m
高程（m）
纬度
经度
椭球高
水平精度m
高程精度m
ZDD-14
3898042.878
627386.237
2164.487
35.122236753
104.535656115
2119.6720
0.013
0.000
ZDD-15
3897545.917
626847.827
2164.573
35.120649009
104.533500335
2119.7560
0.015
-0.002
ZDD-17
3897128.636
626368.951
2178.615
35.115317020
104.531584662
2133.7600
0.012
-0.001
ZDD-18
3896932.442
626521.677
2176.112
35.114673591
104.532177460
2131.2660
0.020
-0.005
ZDD-19
3896920.759
626615.961
2175.447
35.114631428
104.532549323
2130.6600
0.013
0.015
ZDD-20
3896661.571
626702.283
2173.691
35.113786711
104.532876132
2128.8950
0.021
-0.016
ZDD-21
3896489.111
626740.899
2157.056
35.113225413
104.533019264
2112.2770
0.002
0.008
ZDD-22
3896304.277
626932.576
2163.979
35.112614679
104.533763227
2118.0910
0.016
-0.000
ZDD-23
3896133.965
627161.372
2163.426
35.112051843
104.534657971
2117.5610
0.012
0.018
ZDD-24
3895908.199
627243.920
2155.439
35.111315635
104.534971657
2109.5540
0.004
-0.025
ZDD-25
3895746.066
627466.037
2164.072
35.110779531
104.535840372
2118.1960
0.006
-0.007
ZDD-26
3895359.679
627629.759
2165.672
35.105518525
104.540465837
2119.8000
0.004
0.007
ZDD-27
3895097.718
627587.326
2170.502
35.104670656
104.540283588
2124.6420
0.009
0.023
ZDD-29
3894906.987
627682.718
2169.175
35.104047478
104.540649939
2123.2460
0.012
-0.015
ZDD-31
3894639.376
627864.475
2164.987
35.103171022
104.541353152
2119.0050
0.004
-0.002
ZDD-36
3893292.799
627403.664
2108.333
35.094825978
104.535455740
2062.1610
0.020
-0.007
ZDD-37
3893002.483
627061.721
2099.031
35.093899659
104.534088802
2052.8760
0.021
0.012
ZDD-39
3892346.941
626419.004
2113.041
35.091802019
104.531513516
2066.9240
0.025
0.020
ZDD-40
3892249.189
626421.519
2108.168
35.091484824
104.531517926
2061.9870
0.032
-0.041
ZDD-41
3891896.038
626497.788
2118.287
35.090335730
104.531799877
2072.1100
0.017
-0.021
ZDD-42
3891726.684
626319.276
2123.232
35.085794360
104.531085382
2077.1360
0.005
0.039
ZDD-43
3891484.657
626660.137
2119.516
35.084993685
104.532418362
2073.3360
0.010
-0.000
ZDD-44
3891409.531
626668.208
2118.251
35.084749493
104.532446051
2072.1010
0.040
0.031
ZDD-45
3891184.803
626574.604
2116.591
35.084024826
104.532063980
2070.4040
0.016
-0.017
ZDD-47
3890686.740
626349.190
2115.393
35.082419171
104.531146277
2069.2290
0.014
-0.031
ZDD-50
3890069.625
626331.715
2125.264
35.080417854
104.531043255
2079.1710
0.008
0.021
ZDD-52
3889812.963
626530.695
2133.895
35.075576203
104.531814890
2087.7510
0.012
-0.006
ZDD-53
3889460.403
626695.285
2141.488
35.074429055
104.532448436
2097.2870
0.001
-0.001
ZDD-56
3888971.723
627177.234
2138.308
35.072821776
104.534324478
2094.1410
0.004
-0.008
ZDD-57
3889003.042
627317.453
2141.061
35.072917000
104.534879896
2096.8230
0.004
0.013
ZDD-58
3888933.230
627666.747
2149.480
35.072674561
104.540255276
2105.2750
0.002
0.019
ZDD-59
3888967.619
627750.053
2150.530
35.072782341
104.540586102
2106.2720
0.010
-0.033
ZDD-61
3889095.100
627963.365
2159.964
35.073186054
104.541435584
2115.7930
0.024
0.035
ZDD-62
3889064.821
628078.633
2156.488
35.073082466
104.541889018
2112.3440
0.042
-0.054
ZDD-63
3889014.497
628171.351
2159.403
35.072915252
104.542252268
2115.4680
0.051
0.029
ZDD-64
3889020.190
628348.490
2167.429
35.072925425
104.542952077
2123.2120
0.019
-0.024
ZDD-65
3888999.431
628331.368
2173.635
35.072858863
104.542883360
2129.4680
0.009
0.014
ZDD-66
3888939.332
628614.946
2186.312
35.072650779
104.543999783
2142.1490
0.011
0.017
ZDD-67
3888902.056
628679.430
2199.632
35.072526918
104.544252324
2155.4680
0.004
-0.003
ZDD-68
3888793.915
628753.023
2178.284
35.072172733
104.544536898
2134.1220
0.021
-0.010
ZDD-70
3888513.773
628840.012
2168.266
35.071259840
104.544864639
2124.1050
0.011
0.003
ZDD-71
3888369.698
628808.871
2161.383
35.070793803
104.544733561
2117.2260
0.016
-0.000
ZDD-72
3887899.978
629118.422
2153.552
35.065255630
104.545929362
2109.4500
0.016
0.034
ZDD-73
3887808.962
629262.982
2148.512
35.064953711
104.550494990
2104.3670
0.003
-0.007
ZDD-75
3887546.354
629414.205
2144.956
35.064094662
104.551077193
2100.8270
0.032
0.003
ZDD-76
3887401.008
629486.100
2145.404
35.063619914
104.551352880
2101.2290
0.009
-0.046
ZDD-78
3887096.706
629646.799
2135.132
35.062625259
104.551970101
2091.0030
0.020
-0.007
ZDD-79
3886938.097
629819.241
2131.376
35.062102614
104.552641976
2087.2860
0.008
0.038
ZDD-80
3886809.575
629905.344
2129.728
35.061681751
104.552974671
2085.5870
0.027
-0.012
ZDD-81
3886629.886
629987.806
2120.394
35.061086331
104.553284496
2076.7010
0.020
0.018
ZDD-82
3886473.555
629853.114
2120.793
35.060585400
104.552743858
2077.0400
0.022
-0.030
ZDD-84
3885914.426
629689.816
2119.724
35.054779184
104.552067689
2075.9940
0.022
0.021
ZDD-85
3885748.804
629747.382
2120.971
35.054239182
104.552285554
2077.2160
0.019
0.005
ZDD-86
3885546.953
629821.902
2110.704
35.053580837
104.552568168
2066.9240
0.016
-0.016
ZDD-88
3885125.697
629900.727
2103.107
35.052210493
104.552855424
2059.3570
0.026
0.013
ZDD-89
3884945.363
629860.181
2107.095
35.051627401
104.552685220
2063.3050
0.020
-0.021
ZDD-90
3884840.384
629890.022
2106.013
35.051285505
104.552797129
2062.2560
0.033
0.007
ZDD-92
3883964.952
629406.369
2121.191
35.044467745
104.550838892
2077.4090
0.011
0.008
ZDD-93
3883918.306
629179.224
2127.468
35.044326899
104.545939768
2083.6900
0.016
-0.004
ZDD-94
3883533.364
629163.513
2124.194
35.043078779
104.545856183
2080.4170
0.019
-0.002
ZDD-98
3882601.446
629221.360
2120.293
35.040052411
104.550039662
2079.5470
0.032
-0.017
ZDD-99
3882363.848
629382.187
2125.383
35.035274260
104.550660755
2084.7150
0.029
0.029
ZDD-100
3882273.259
629503.754
2124.405
35.034974687
104.551135415
2083.7060
0.025
-0.007
ZDD-101
3882222.286
629538.204
2124.115
35.034807610
104.551268283
2083.4280
0.033
-0.001
ZDD-102
3882240.412
629664.363
2120.098
35.034860616
104.551767291
2079.3690
0.020
0.001
ZDD-103
3881925.146
629801.309
2122.396
35.033831374
104.552289645
2081.7290
0.035
0.001
ZDD-104
3881844.284
629870.005
2119.574
35.033565911
104.552556192
2078.9130
0.008
0.004
ZDD-105
3881641.790
629946.073
2114.863
35.032905441
104.552844798
2074.2160
0.025
-0.009
ZDD-107
3881181.998
630068.505
2082.488
35.031408088
104.553301846
2041.8380
0.020
-0.006
ZDD-108
3880595.267
630487.543
2054.812
35.025484998
104.554921961
2014.1600
0.037
0.004
ZDD-110
3880100.678
631075.226
1998.986
35.023856954
104.561213837
1952.6460
0.000
0.000

六.平差结果
经三鼎T20(RTK)型GPS测量系统软件，水平精度，最大0.042m最小0.000m，高程精度，最大0.054m，最小0.000m。满足七参数转换平差要求。（参数设置：水平精度±0.05m，高程精度±0.06m）
导线成果对比表
编号
设计坐标
实测坐标
差值
高程（m）
（X）m
（Y）m
（X）m
（Y）m
（X）m
（Y）m
ZDD-14
3898042.878
627386.237
3898042.887
627386.227
-0.009
0.010
2164.487
ZDD-15
3897545.917
626847.827
3897545.925
626847.84
-0.008
-0.013
2164.573
ZDD-17
3897128.636
626368.951
3897128.631
626368.962
0.005
-0.011
2178.615
ZDD-18
3896932.442
626521.677
3896932.42
626521.688
0.022
-0.011
2176.112
ZDD-19
3896920.759
626615.961
3896920.745
626615.955
0.014
0.006
2175.447
ZDD-20
3896661.571
626702.283
3896661.557
626702.267
0.014
0.016
2173.691
ZDD-21
3896489.111
626740.899
3896489.113
626740.898
-0.002
0.001
2157.056
ZDD-22
3896304.277
626932.576
3896304.266
626932.588
0.011
-0.012
2163.979
ZDD-23
3896133.965
627161.372
3896133.956
627161.364
0.009
0.008
2163.426
ZDD-24
3895908.199
627243.92
3895908.196
627243.917
0.003
0.003
2155.439
ZDD-25
3895746.066
627466.037
3895746.061
627466.033
0.005
0.004
2164.072
ZDD-26
3895359.679
627629.759
3895359.677
627629.763
0.002
-0.004
2165.672
ZDD-27
3895097.718
627587.326
3895097.711
627587.32
0.007
0.006
2170.502
ZDD-29
3894906.987
627682.718
3894906.984
627682.706
0.003
0.012
2169.175
ZDD-31
3894639.376
627864.475
3894639.375
627864.471
0.001
0.004
2164.987
ZDD-36
3893292.799
627403.664
3893292.811
627403.646
-0.012
0.018
2108.333
ZDD-37
3893002.483
627061.721
3893002.469
627061.737
0.014
-0.016
2099.031
ZDD-39
3892346.941
626419.004
3892346.926
626418.984
0.015
0.020
2113.041
ZDD-40
3892249.189
626421.519
3892249.161
626421.503
0.028
0.016
2108.168
ZDD-41
3891896.038
626497.788
3891896.021
626497.787
0.017
0.001
2118.287
ZDD-42
3891726.684
626319.276
3891726.689
626319.276
-0.005
0.000
2123.232
ZDD-43
3891484.657
626660.137
3891484.649
626660.131
0.008
0.006
2119.516
ZDD-44
3891409.531
626668.208
3891409.523
626668.22
0.008
-0.012
2118.251
ZDD-45
3891184.803
626574.604
3891184.789
626574.596
0.014
0.008
2116.591
ZDD-47
3890686.74
626349.19
3890686.728
626349.198
0.012
-0.008
2115.393
ZDD-50
3890069.625
626331.715
3890069.625
626331.707
0.000
0.008
2125.264
ZDD-52
3889812.963
626530.695
3889812.951
626530.693
0.012
0.002
2133.895
ZDD-53
3889460.403
626695.285
3889460.403
626695.284
0.000
0.001
2141.488
ZDD-56
3888971.723
627177.234
3888971.724
627177.238
-0.001
-0.004
2138.308
ZDD-57
3889003.042
627317.453
3889003.042
627317.449
0.000
0.004
2141.061
ZDD-58
3888933.23
627666.747
3888933.229
627666.749
0.001
-0.002
2149.480
ZDD-59
3888967.619
627750.053
3888967.609
627750.052
0.010
0.001
2150.530
ZDD-61
3889095.1
627963.365
3889095.118
627963.381
-0.018
-0.016
2159.964
ZDD-62
3889064.821
628078.633
3889064.788
628078.604
0.033
0.029
2156.488
ZDD-63
3889014.497
628171.351
3889014.462
628171.314
0.035
0.037
2159.403
ZDD-64
3889020.19
628348.49
3889020.173
628348.499
0.017
-0.009
2167.429
ZDD-65
3888999.431
628331.368
3888999.436
628331.36
-0.005
0.008
2173.635
ZDD-66
3888939.332
628614.946
3888939.34
628614.938
-0.008
0.008
2186.312
ZDD-67
3888902.056
628679.43
3888902.052
628679.43
0.004
0.000
2199.632
ZDD-68
3888793.915
628753.023
3888793.898
628753.036
0.017
-0.013
2178.284
ZDD-70
3888513.773
628840.012
3888513.763
628840.007
0.010
0.005
2168.266
ZDD-71
3888369.698
628808.871
3888369.686
628808.882
0.012
-0.011
2161.383
ZDD-72
3887899.978
629118.422
3887899.97
629118.408
0.008
0.014
2153.552
ZDD-73
3887808.962
629262.982
3887808.964
629262.98
-0.002
0.002
2148.512
ZDD-75
3887546.354
629414.205
3887546.335
629414.179
0.019
0.026
2144.956
ZDD-76
3887401.008
629486.1
3887401.003
629486.108
0.005
-0.008
2145.404
ZDD-78
3887096.706
629646.799
3887096.721
629646.786
-0.015
0.013
2135.132
ZDD-79
3886938.097
629819.241
3886938.091
629819.246
0.006
-0.005
2131.376
ZDD-80
3886809.575
629905.344
3886809.553
629905.328
0.022
0.016
2129.728
ZDD-81
3886629.886
629987.806
3886629.901
629987.791
-0.015
0.015
2120.394
ZDD-82
3886473.555
629853.114
3886473.537
629853.127
0.018
-0.013
2120.793
ZDD-84
3885914.426
629689.816
3885914.438
629689.797
-0.012
0.019
2119.724
ZDD-85
3885748.804
629747.382
3885748.794
629747.366
0.010
0.016
2120.971
ZDD-86
3885546.953
629821.902
3885546.945
629821.888
0.008
0.014
2110.704
ZDD-89
3884945.363
629860.181
3884945.375
629860.167
-0.012
0.014
2103.107
ZDD-90
3884840.384
629890.022
3884840.359
629890.044
0.025
-0.022
2107.095
ZDD-92
3883964.952
629406.369
3883964.953
629406.358
-0.001
0.011
2121.191
ZDD-93
3883918.306
629179.224
3883918.291
629179.218
0.015
0.006
2127.468
ZDD-94
3883533.364
629163.513
3883533.345
629163.515
0.019
-0.002
2124.194
ZDD-98
3882601.446
629221.36
3882601.424
629221.335
0.022
0.025
2120.293
ZDD-99
3882363.848
629382.187
3882363.866
629382.164
-0.018
0.023
2125.383
ZDD-100
3882273.259
629503.754
3882273.245
629503.775
0.014
-0.021
2124.405
ZDD-101
3882222.286
629538.204
3882222.26
629538.183
0.026
0.021
2124.115
ZDD-102
3882240.412
629664.363
3882240.421
629664.381
-0.0
