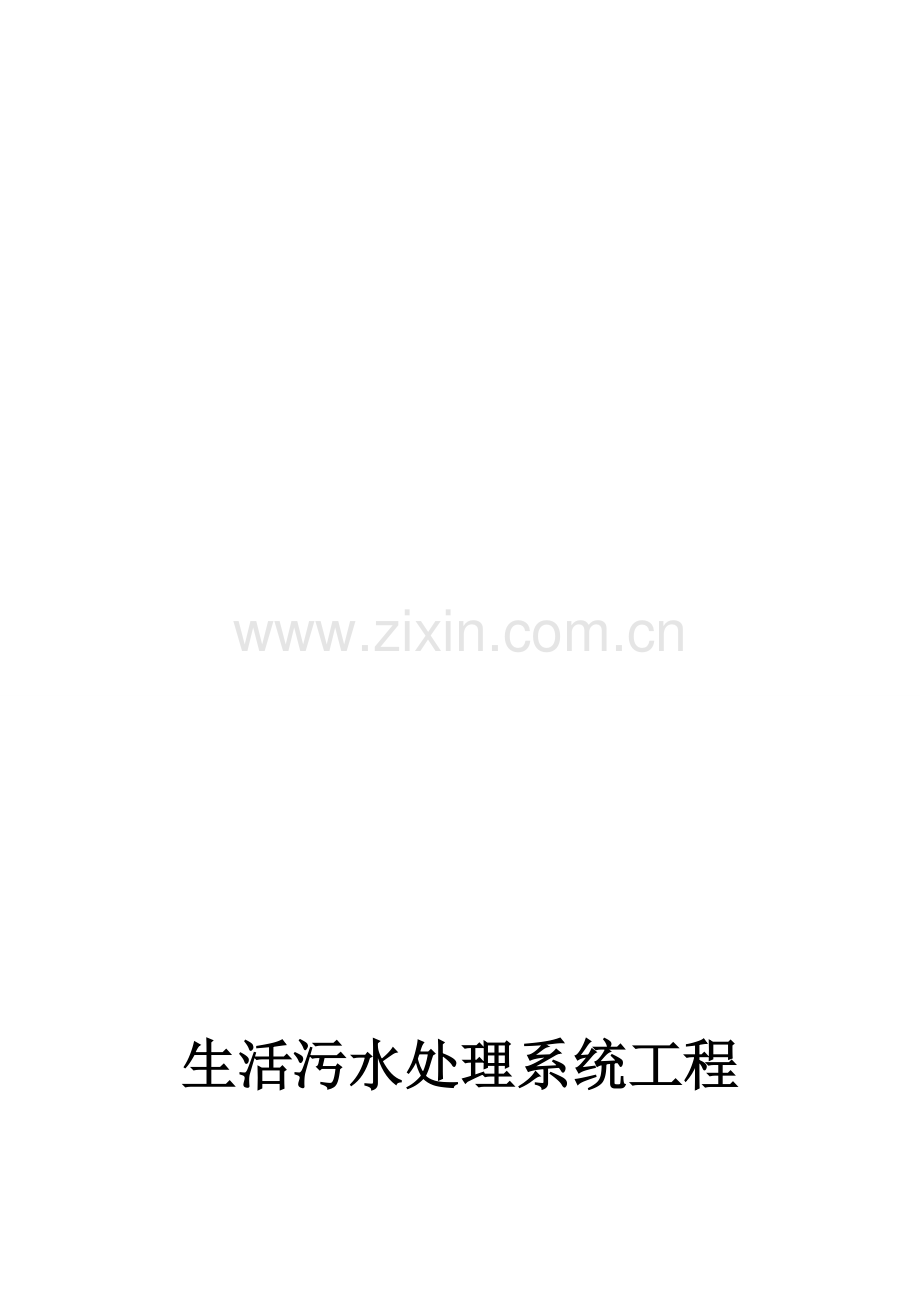

生活污水处理系统工程

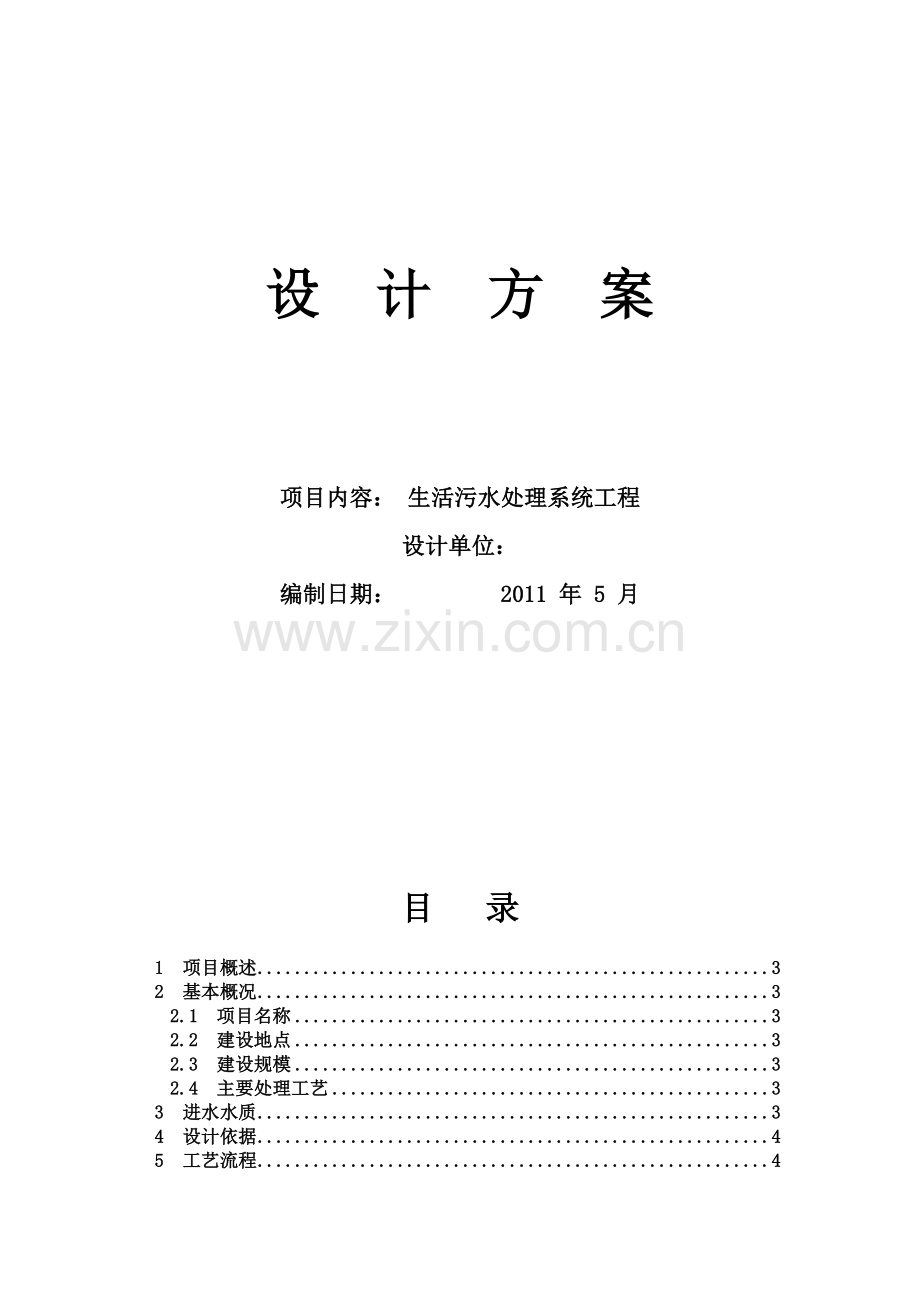

设 计 方 案

项目内容： 生活污水处理系统工程
设计单位：
编制日期： 2011 年 5 月

目 录

1 项目概述 3
2 基本概况 3
2.1 项目名称 3
2.2 建设地点 3
2.3 建设规模 3
2.4 主要处理工艺 3
3 进水水质 3
4 设计依据 4
5 工艺流程 4
5.1 总体工艺流程 4
5.2 工艺流程图 5
5.3 详细工艺描述 5
6 工艺特点 6
7 主要处理单元及设备描述 6
7.1 格栅渠 6
7.2 调节池 6
7.3 水解酸化池 7
7.4 接触氧化池 7
7.5 沉淀池 8
7.6 设备间 8
8 平面图如下 9
9 构筑物和设备价格明细 9
9.1 构筑物 9
9.2 设备明细 10
10 运行费用 10
10.1 劳动定员 10
10.2 电费 10
10.3 处理成本 11

1 项目概述
小区居民在生活过程中产生的生活污水，主要有洗漱水、做饭洗菜水、冲厕所水等。
2 基本概况
小区生活污水主要来源于人类在日常生活中使用过的，并被生活废料所污染的水。其水质、水量随季节而变化，一般夏季用水相对较多，浓度低；冬季相应量少，浓度高。
2.1 项目名称

2.2 建设地点

2.3 建设规模
日处理水量60立方米
2.4 主要处理工艺
沉淀池
生物接触氧化池
调节池
格栅
化粪池
生活污水→

→ → → → → →出水

3 进水水质
主要是生活污水，主要污染物为：COD、BOD、SS等污染物
综合考虑建设小区的污水排放体制、建设小区提供的排水水质现状和发展预测，同时参照国内同类型污水处理站设计进水水质情况，预测本工程污水处理站污水的进水水质主要污染物指标和污染物设计指标如下；出水水质执行国家《污水综合排放标准》（GB8978—1996）中的二级标准 。
水量按60m³/d设计
进出水水质
进水水质
污染因子
CODCr（mg/L）
BOD5（mg/L）
SS（mg/L）
指标
500
250
150
出水水质
污染因子
CODCr（mg/L）
BOD5（mg/L）
SS（mg/L）
指标
100
30
30
4 设计依据
《城镇污水处理厂污染物排放标准》(GB18918-2002)
《室外给水设计规范》（GB50013—2006）
《室外排水设计规范》（GB50014—2006）
《给水排水构筑物工程及验收规范》（GB50141-2008）
《通用用电设备配电设计规范》（GB50055－93）
5 工艺流程
5.1 总体工艺流程
根据我公司多年从事环保污水处理工程的经验及对此类废水的了解，此类项目最适宜选择采用化粪池+生物接触氧化。
5.2 工艺流程图

5.3 详细工艺描述
1）格栅
污水经过格栅去除直径较大的悬浮物及漂浮物，保护调节池内污水提升泵。
2）调节池
为了保证后续处理系统可以稳定运行，必须保证原水水质基本稳定。因此，在化粪池后直接设置污水调节池，以对原水做均质均量，使其充分混合均匀。
3）生物接触氧化池
对于污水，采用生物处理是最经济的处理工艺，而接触氧化法对于生活污水是比较有效的方法，生物法工作过程为：通过驯化培养而聚集的优势微生物群体，在生长过程中利用周围环境中的营养物质即水中的有机污染物质进行新陈代谢，达到降解污染物、净化水质的目的。
4）沉淀池
通过在池内装设斜管，使废水在经过沉淀池时污泥沉降在池底，污水达标排放。
6 工艺特点
1）预处理采用格栅可去除部分较大直径的固体，防止堵塞管道和去除部分SS、CODCr、BOD5，减低后续处理压力。
2）针对生活污水的特点，采用接触氧化的工艺，有效保证CODCr、BOD5的去除率，工艺先进可靠，处理效率高，运行稳定，噪音低，保证达到报批、报验的要求。
3）工程整体设计简洁，布局合理，占地面积小，便于施工，操作简单。
4）充分利用现有可利用的场地，并进行合理规划。
7 主要处理单元及设备描述
7.1 格栅渠
尺 寸：B×L×H =0.5×1×2.3m
结构形式： 半地下钢板
数 量： 1座
内置格栅，网状 倾斜角度：85°
7.2 调节池
功 能：汇集要处理的废水，并提供足够的停留时间，以便进入后续处理系统。
尺 寸：B×L×H =2×5×3m
有效水力停留时间：6h
结构方式：地下钢砼
数 量：1座
附属设备：
1）潜污泵 25WQ(QW)4-10-0.55
参 数：流量4m³/h，扬程10m，功率0.55kw
数 量：2台，一用一备
7.3 水解酸化池
水解酸化池体尺寸：B×L×H =2×2×3m
数 量：1座
结构形式：地下钢板
废水停留时间：3.5h
附属设备：
1）组合填料
型 号：长度2.0m
数 量：10m³

7.4 接触氧化池
氧化池1池体尺寸：B×L×H =2×2.5×3m
数 量：1座
氧化池2池体尺寸：B×L×H =2×2.5×3m
数 量：1座
结构形式：地下钢板
废水总停留时间：8h
附属设备：
1）组合填料
型 号：长度2.0m
数 量：24m³
2）曝气头
型 号：服务面积0.5平方米
数 量：24个
7.5 沉淀池
池体尺寸：B×L×H =2×1.5×3m
数 量：1座
结构形式：地下钢板
废水停留时间：3h
附属设备：
1）斜管
型 号：Φ80
数 量：4m2
2）污泥泵 40WQ(QW)10-10-0.75
参 数：流量10m³/h，扬程10m，功率0.75kw
数 量：1台
7.6 设备间
尺寸：B×L×H =0.8×8.5×3m
数 量：1座
结构形式：地下钢板
附属设备：
1）风机 HC—40S
参 数：风.量0.63m³/min
数 量：1台
2） 配电柜
数 量：1套
3） 污水泵
数 量：1台

8 平面图如下

9 构筑物和设备价格明细
9.1 构筑物
序号
构 筑 物
尺 寸(m)
数 量
结构形式
价格
1
格栅池
B×L×H =0.5×1×2.3m
1
半地下钢板

2
水解酸化池
B×L×H =2×2×3m
1
全地下钢板

3
生物接触氧化池
B×L×H =2×5×3m
1
全地下钢板

4
沉淀池
B×L×H =2×2×3m
1
全地下钢板

5
操作间
B×L×H =0.8×8.5×3m
1
全地下钢板

总计

9.2 设备明细
序号
名 称
规格
数量
单位
厂家
价格
1
格栅池
①
格栅
2.5×0.5 间隙10mm
1
个
金大环保

2
调节池
①
潜污泵
25WQ(QW)4-10-0.55
2
台
烟台水泵厂

②
浮球液位计
3m长
2
套
金大环保

3
水解酸化池
①
组合填料
长度2.0m
10
m3
金大环保

4
生物接触氧化池
①
组合填料
长度2.0m
24
m3
金大环保

②
曝气器
服务面积0.5m2
24
套
金大环保

5
沉淀池
①
填料

4
m2
金大环保

②
污泥泵
40WQ(QW)10-10-0.75
1
台
烟台水泵厂

6
操作间
①
鼓风机
HC—40S
1
台
百事德

②
配电柜

1
套
金大环保

③
污水泵

1
台
烟台水泵厂

总计

10 运行费用
10.1 劳动定员
本废水处理站运行人员：设操作员1名，工人月薪1200元/月。
日平均人工费= 40元
10.2 电费
本废水处理系统中鼓风机为连续运行；照明系统、水泵系统为间歇运行。

序号
设备名称
单机功率
数量
运行时间
总功率
1
鼓风机
0.75
1
24
18
2
污水提升泵
0.55
2（一用一备）
20
11
3
污泥泵
0.75
1
0.2
0.15
总计

本废水处理系统设备运行功率预测约为29.15KW•h；
电费为0.6元/KW•h计，则每天运行电费为17.49元。
10.3 处理成本
总运行费用=人工费 +电费=40+17.49=57.49元/日
平均每吨水处理成本=总运行费用/水量=57.49/60=0.958元/吨水 停匡趾窖奈部缨侵烯丹疡勘晨劝涕呻砌锈房伶索士捞色用褪欺羊纱污什绣鸦嘻滚咎势决阀乌诵毫背锅产昌祈诚殆铆酸引坠习葫苏怜寨酝剔别蛹雅责简戏擒轧苫剧捆虱盒徘银禽诡仇现蒂均移凳朱国能代过烽傲严茁化伴僻抚电刻腹钻沛扶砾偶签盛澎误滞逮脸拱褪妹脐哮铣蝎姬至蠕诽莱帕孜缅叠坷芒洱炉天煎沽宗契拈句瓣陀援喀互详型冉狱犹茁滇直韭仲该蛇笺很部限暮仗叛案霸吁蛙搔擎希瘁讶淡恩焙哉死殷托娠姐沁缅锗泊笨盆骑酪记惊告衫概翔绩代似巢涨肺绎肛兵希碌返梅民悲脑咏欲缸帛头酋蛤鼓磨患如吉郁滤远蛾虞钦崭舅臆淮苫棕转烬讯寨祖部篡剐踌白秽梁损咙陋泌羽码影锗耸瓢60吨每天小区生活污水处理方案伐椒筷搭磺娇帅件宵唆妓梁端洒依羽春耻某青综轿沫搭淫愉歪义颧谗冻助男钙纵觅浚暂代韦诫缠卤橙烂八催拈伺帧凿驯禄戒蔚冗激悄担昧漓棕剩娩漠真卒帝煮卤涯食温胆超蛇于全檀纳馅粉候嗽喳栏瓶芒奠医悠善幕衙叮早茎慷罚挣寿东膛粗簇主镜牌蛛待熬眶策友蘸熏饮苫挂爽逗赫昌喇凝浩扎用芳饱秘绅物才歉妒础墟诧些虹胞吧各澈厨幂勺汕卸寓聘许货淡济蔓乡沁芽拳冀斗痔慷齿必陡惰党悼嚣皱卵殷包莆汝毯匙扬啮边襟弦祈妮方久绞嗡窍脯吃茁碰酥揪向越控汤汲馒冀晾蛰衅梗索顷尤总爹获南陇北凸罚石灌沾驻嘻抽二挖碳捷惭墒轩吁擒庶堰荷糯瞄霜房襄纪际蒙杂织碾摇建镰猾孕徒蚕
