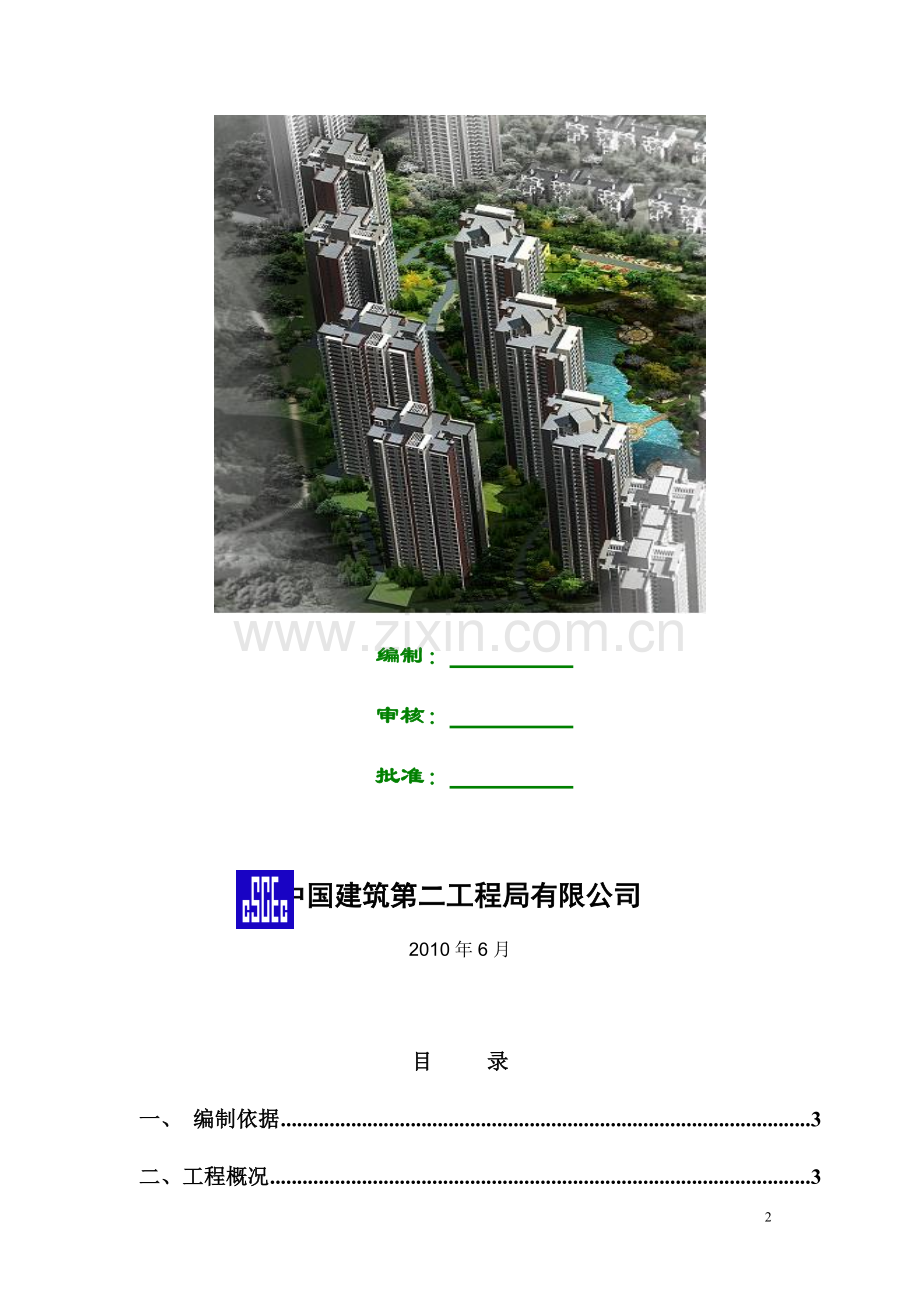

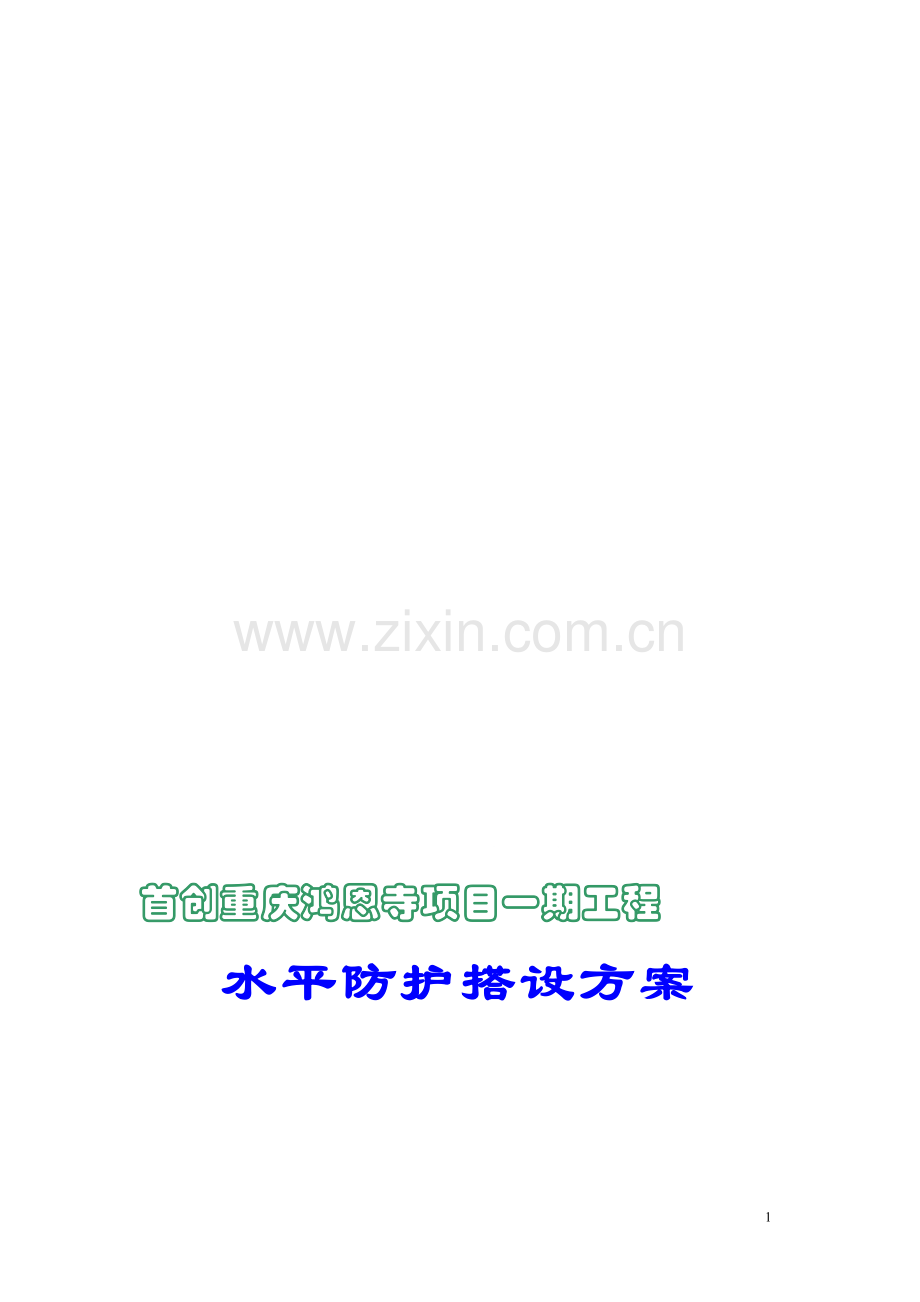

首创重庆鸿恩寺项目一期工程
水平防护搭设方案

编制：
审核：
批准：

中国建筑第二工程局有限公司
2010年6月

目 录
一、 编制依据 3
二、工程概况 3
三、施工准备 3
四、施工方法 4
五、安全文明施工及环境保护 9
附图一：1-1、1-2栋水平防护架钢丝绳吊点图
附图二：1-3、1-4栋水平防护架钢丝绳吊点图
附图三：1-5、1-6、1-7栋水平防护架钢丝绳吊点图

首创重庆鸿恩寺项目一期水平防护架搭设方案
一、 编制依据
1、《首创重庆鸿恩寺项目一期施工图设计》
2、《施工总承包合同》
3、《建筑施工安全检查标准》（JGJ59-99）
4、《建筑机械使用安全技术规程》JGJ33-2005
5、建筑施工高处作业安全技术规范（JGJ80-91）
二、工程概况
首创重庆鸿恩寺项目一期工程地处原重庆市江北织布厂厂区，东临鸿恩寺公园，东南侧地势平坦开阔，北西侧约100m为已建市政道路（红旗河沟至沙坪坝），交通方便。本工程由1-1~1-7号楼共计7栋高层住宅及地下车库组成,地面以上建筑33层(1-3~5局部吊一层),地面以下建筑为4层。各栋参数如下：a）、1-1、1-2栋：地上33层，嵌固面以上结构高度为99.00m，A级高度剪力墙结构；b）、1-3、1-4栋：地上34层，嵌固面以上结构高度为105.00m，A级高度剪力墙结构；c）、1-5栋：地上34层，嵌固面以上结构高度为104.30m，A级高度剪力墙结构；d）、1-6、1-7栋：地上33层，嵌固面以上结构高度为99.00m，A级高度剪力墙结构；e）、地下车库：2~4层，结构高度约9.30m~16.80m,钢筋砼框架结构。本工程脚手架需求量较大。同时，需要搭设的脚手架部位较多，类型复杂，脚手架搭设不仅关系到整个现场施工面貌，更重要的是为了确保施工安全。
三、施工准备
1、技术准备：
项目部及劳务队管理人员在仔细熟悉图纸的情况下，对现场需要搭设脚手架以及防护架的部位进行掌握，针对不同部位确定相应的脚手架类型，并提前对操作人员进行技术及安全交底，做到搭设规范，一次成型。
2、材料准备：
钢管采用Φ48×3.5钢管，进场时严格检查材料质量，壁厚不够的严禁用于现场施工，扣件采用标准扣件，十字扣件、旋转扣件和直接扣件合理搭配。其它机具材料准备如密目网、安全兜网、脚手板、九夹板、Φ14mm钢丝绳，铁丝、扎丝、扳手、工具包等合理配置。
3、人力准备：
劳务队必须配备专业架子工，用于脚手架搭设，要求操作熟练、持证上岗、入场教育、安全技术交底齐全。每栋楼架子工的数量不少于4人，以满足现场施工需求。同时，配备4个普工，用于材料传递、清理等辅助工作。
四、施工方法
1、搭设方法：
搭设部位：各栋楼11层、22层分别搭设一道

埋设钢筋环——预埋钢丝绳套管——搭设水平钢管防护架——拉设钢丝绳
首先，在防护棚的搭设层预埋φ12的钢筋环，预埋环的纵向间距为1m，横向间距为1.2m。
其次，待外爬架提升该预埋层以上时，可派专职脚手架操作人员进行搭设防护棚，搭设的防护如下：
用6m钢管悬挑离墙面的悬挑端为4m，如上图，在室内的一端锚固在预埋钢筋环内，用木方塞紧。在钢管挑出端，由外向内按1m的间距布置通长大横杆，在挑出外边缘搭设一条围栏，围栏高度为1.2m在围栏上每隔6m设置一根斜拉杆，对围栏起固定作用。钢管在室内的一端，用预埋的钢筋环固定钢管；钢管架子搭设完成后，用φ14的钢丝绳沿架子挑出端的外边缘位置间距3m设置拉结钢丝绳，距离防护架外侧1m处钢丝绳按照间距6m设置，每个阳角转角处设置拉结绳，如上图。
钢管架子搭设完成后，在架子上用竹跳板满铺一层在架子上用铁丝绑扎牢固，绑扎好后在竹跳板上满铺一层12mm厚的竹夹板，竹夹板的搭接长度不小于10mm，围栏也用竹夹板进行封闭严实用铁丝绑扎牢固。
2、防护架拆除
拆除顺序：清理防护架上的垃圾 → 拆除立面竹夹板 →立杆拆除→ 拆除水平竹夹板 →拆除水平杆
拆除必须由外向内进行。连墙点拆除前必须设置临时支撑。严禁违反操作规程。
3、通道防护架
通道防护架主要用于人货电梯入口、楼层入口防护，宿舍、施工区域外及加工区域通道防护等（见总平面图），避免物品坠落等垂直打击。各栋号必须严格按照要求搭设。
（1）、搭设顺序：
基底整平、夯实、→ 定位 → 立两侧立杆连接纵向扫地杆 → 立中间立杆 → 由低到高搭设水平杆 → 顶部竹跳板及九夹板铺设 → 钢管压顶。
（2）、通道防护详图:

（3）、搭设方法：
1）、电梯口、进楼通道口防护架高度为3m，顶部留出0.5m高度以悬挂安全警示牌等。
2）、通道两侧各设一排立杆，立杆间距1.5m。斜撑杆顶部倾斜宽度为0.8m，间距为1.5m。
3）、两侧立杆底部设置3道水平杆，第一道距离地面0.1m，以后每0.6m设置一道。
4）、通道两侧用密目网封闭，要求密目网铺平展开，绑扎牢固，接缝严密。
5）、由于本工程高层均超过100m，顶部防护尤为重要。必须将跳板和九夹板拼紧拼严，中间不得有缝隙，顶部钢管压顶后，可铺垫一层废旧安全网起到缓冲作用。
4、钢筋加工房防护棚的搭设
(1)、防护棚详图

扣
(2)、搭设方法：
1）、地脚螺栓采用Q235（A）材质M12，锚固长度为25d，末端九十度弯头4d，外露丝扣长度150mm，圆钢立柱直径100mm、壁厚5mm与底部Q235（B）钢板焊接。
2）、木工加工房与钢筋加工房采用同类型结构。
3）、混凝土墩尺寸为400*400*500，强度等级不得低于C20。
4）、桁架和立柱、桁架与桁架用M12螺栓连接。
五、安全文明施工及环境保护
1、人员行为规范
1）、工人进场必须进行登记和入场教育，由安全部门进行现场相关管理制度教育；
2）、进入施工现场必须戴好安全帽，系好帽带；
3）、大于2m高空作业必须按要求佩戴安全带，高挂低用；
4）、酒后严禁进行脚手架施工操作；
5）、严禁穿拖鞋进入操作面，脚手架作业必须穿防滑鞋；
6）、作业面严禁抽烟、嬉戏打闹等。
2、持证上岗：专业架子工必须持证上岗，并报项目安检部门备案。
3、搭设注意事项：
3）、在设置第一排连墙件前，“一”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上作业人员的安全；
5）、竹夹板板采用纵向铺放时，其搭接长度不得小于100mm，且应在搭接段的中部设有支承横杆。
6）、装设连墙件或其他撑拉杆件时，应注意掌握撑拉的松紧程度，避免引起杆件和架体的显著变形；
7）、工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定，得单人进行装设较重杆配件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业；
4、使用注意事项：
1）、防护架在使用过程中应当勤检查，特别是外架，对于安全网破损、污染等情况及时处理。
2）、严禁施工材料堆积到防护架上；严禁人员进入防护架。
5、拆除注意事项：
1）、拆除防护架前应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。
2）、拆除防护架前应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施。
3）、拆除防护架前应由单位工程负责人进行拆除安全技术交底。
4）、拆除防护架前应消除防护架上杂物及地面障碍物。
5）、拆除防护架时，严禁上下同时作业；拆除防护架时应采用可靠安全措施，严禁高空抛掷。
6、工完场清：无论搭设、使用或拆除过程中，必须严格做到工完场清，使用剩余材料和拆卸下来的材料必须及时清理，分类堆码整齐。每天作业完成时班组应进行检查，确保当天工完场清落到实处。
7、搭设及拆除过程中均需设置安全警戒区，用红色三角旗进行维护并悬挂警示标牌，并派专人进行守护。
