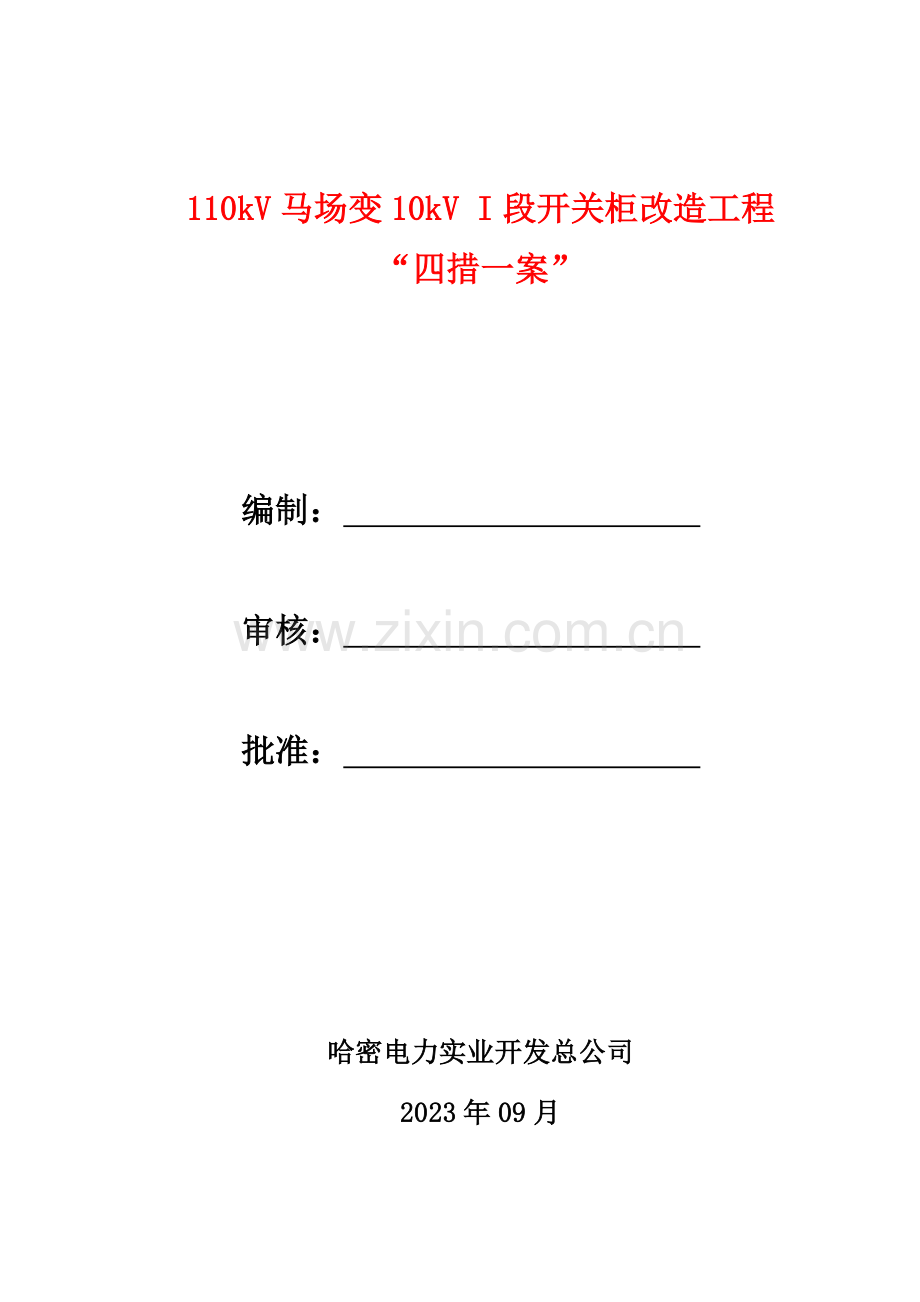

110kV马场变10kV-I段开关柜改造工程“四措一案”.doc

110kV马场变10kV I段开关柜改造工程
“四措一案”

编制：

审核：

批准：

哈密电力实业开发总公司
2023年09月
审 批 意 见

设备
监督 部门
审核人： 年 月 日
工程 管理 部门
审核人： 年 月 日
运维
检修部
审核人： 年 月 日
电力调度 控制中心
审核人： 年 月 日
安全 监察 质量部
审核人： 年 月 日
分管 领导
批 准： 年 月 日

目 录
一、 编制依据······················1
二、施工方案······················2
三、施工组织措施····················7
四、施工技术措施····················9
五、施工安全措施····················17
六、环境保护措施···················· 30
七、应急预案······················ 33

编 制 依 据
1.《建设工程项目管理规范（GB/T50326-2023）》；
2.《国家电网公司输变电工程典型施工方法》；
3.《国家电网公司输变电工程标准工艺》；
4.GBJ147－2023《电气装置安装工程高压电气施工及验收规范》；
5.GBJ149-2023《电气装置安装工程母线装置施工及验收规范》；
6.GB50171-2023《电气装置安装工程盘、柜及二次回路接线施工及验收规范》；
7.GB50150-2023《电气装置安装工程电气设备交接实验标准》；
8.GB50168-2023《电气装置安装工程电缆线路施工及验收规范》
9.《电力建设工程质量监督规定》电建质监（2023）52号；
10.《电力建设安全健康和环境管理工作规定》（2023）589号；
11．《反电力生产重大事故的二十五项重点措施》国电发（2023）364号；
12.《电力建设安全工作规程》（DL5009.3-1997）
13.《国家电网公司电力安全工作规程（变电部分）》［2023］664号；
14.国家电网基建〔2023〕1753号《国家电网公司基建安全管理规定》
15.新疆电力公司《防止人身事故的重点措施》；

施 工 方 案
一、工程概况：
本工程为110kV马场变10kV I段开关柜改造工程，整段开关柜更换,开关柜基础做相应调整,原有开关柜共6面，新开关柜共8面（许继）,由线路柜3面、PT柜1面、站用柜1面、电容柜1面、10kV进线柜1面、分段隔离柜1面组成，增长两套保护装置（站用变、电容器保护），其余沿用原有保护装置，整段开关柜二次电缆所有更换，一次电缆为新电缆，由西安思维电力设计有限责任公司哈密分公司设计。
二、计划工作时间：
计划开工时间：2023 年 月 日
计划竣工时间：2023 年 月 日
三、本次作业内容：
1. 原有二次电缆拆除：工作内容涉及母线PT并列柜、110kV备自投装置、1号主变保护屏、故障录波屏、110kV公用测控屏、1号主变测控屏、10kV原I段开关柜、10kV分段开关柜、35kV线路测控屏
2. 一次设备拆除：10kV I段开关柜（8面）所有拆除
3. 土建：10kV I段开关柜基础重新调整
4. 一次设备安装：新开关柜共8面,由线路柜3面、PT柜1面、站用柜1面、电容柜1面、10kV进线柜1面、分段隔离柜1面组成
5．二次设备安装、电缆敷设及接线：涉及母线PT并列柜、110kV备自投装置、1号主变保护屏、故障录波屏、110kV公用测控屏、1号主变测控屏、10kV新I段开关柜、10kV分段开关柜、35kV线路测控屏、35kV线路保护测控屏（35kV II段保护装置安装于本屏，新增10kV站用变、电容器保护装置安装于本屏）。
6．一次、二次实验：对新增10kV I段开关柜及保护装置进行调试、对点等。
7.验收消缺
四、作业分工：
1. 原有二次电缆拆除
总负责人：罗国军 安全监护人：刘爱平 技术负责人：罗双虎
序号
开始时间
结束时间
工作内容（工作地点、范围）
1
2023 年 月 日
2023 年 月 日
内容：旧电缆拆除
地点、范围：母线PT并列柜、110kV备自投装置、1号主变保护屏、故障录波屏、110kV公用测控屏、1号主变测控屏、10kV原I段开关柜、10kV分段开关柜、35kV线路测控屏
带班负责人：罗双虎 安全员：刘爱平 班组成员：陈林华、廖星海等

2. 一次设备拆除：
总负责人：罗国军 安全监护人：刘爱平 技术负责人：罗双虎
序号
开始时间
结束时间
工作内容（工作地点、范围）
1
2023 年 月 日
2023 年 月 日
内容：一次设备拆除
地点、范围：10kV I段开关柜（8面）所有拆除并将旧开关柜放于指点地点
带班负责人：罗双虎 安全员：刘爱平 班组成员：王小吨、陈正武等

3. 土建：10kV I段开关柜基础重新调整
总负责人：罗国军 安全监护人：李耀辉 技术负责人：刘细乐
序号
开始时间
结束时间
工作内容（工作地点、范围）
1
2023 年 月 日
2023 年 月 日
内容：10kV I段开关柜基础重新调整
地点、范围：10kV I段开关柜基础
带班负责人：刘细乐 安全员：李耀辉 班组成员：陈林华、廖星海等

4. 一次设备安装：
总负责人：罗国军 安全监护人：李耀辉 技术负责人：刘细乐
序号
开始时间
结束时间
工作内容（工作地点、范围）
1
2023 年 月 日
2023 年 月 日
内容：新开关柜安装
地点、范围：10kV I段开关柜基础
带班负责人：刘细乐 安全员：李耀辉 班组成员：陈林华、廖星海等

5. 二次设备安装、电缆敷设及接线：
总负责人：罗国军 安全监护人：李耀辉 技术负责人：刘细乐
序号
开始时间
结束时间
工作内容（工作地点、范围）
1
2023 年 月 日
2023 年 月 日
内容：保护装置安装、二次接线
地点、范围：母线PT并列柜、110kV备自投装置、1号主变保护屏、故障录波屏、110kV公用测控屏、1号主变测控屏、10kV新I段开关柜、10kV分段开关柜、35kV线路测控屏、35kV线路保护测控屏（35kV II段保护装置安装于本屏，新增10kV站用变、电容器保护装置安装于本屏）：
带班负责人：刘细乐 安全员：李耀辉 班组成员：陈林华、廖星海等

6. 一次、二次实验、验收消缺：
总负责人：罗国军 安全监护人：李耀辉 技术负责人：刘细乐
序号
开始时间
结束时间
工作内容（工作地点、范围）
1
2023 年 月 日
2023 年 月 日
内容：对新增10kV I段开关柜及保护装置进行调试、对点
地点、范围：母线PT并列柜、110kV备自投装置、1号主变保护屏、故障录波屏、110kV公用测控屏、1号主变测控屏、10kV新I段开关柜、10kV分段开关柜、35kV线路测控屏、35kV线路保护测控屏、公用测控屏
带班负责人：刘细乐 安全员：李耀辉 班组成员：陈林华、廖星海等

为了实现110kV马场变10kV I段开关柜改造工程工作安全准时优质完毕，建立施工现场组织机构体系，建立健全现场各方面的管理措施，特制定以下措施。

施 工 组 织 措 施
一、施工组织结构
甲方：
1.工程总负责人： 徐光强
2.工程安全监督人：马涛
3.工作现场负责人：李元
4.技术负责人：谢自强
乙方：
1. 工程总负责：罗国军
2.安全负责人：李耀辉、刘爱平
3.质量负责人：陈正武
4.现场负责人：罗双虎、刘细乐
5.资料员：周亚芬
6.现场技术员：罗双虎、刘细乐
7.材料负责人：李耀辉
8.现场安全员：李耀辉、刘爱平
9.工作班组成员：廖新海等10人
二、施工现场管理人员职责：
总负责人罗国军：是贯彻本项工作的施工现场管理第一负责人，对现场和组织调度实行全过程管理；负责现场工作总体协调，保证工程施工安全顺利进行，并及时向有关部门报告进展情况。
安全监护人李耀辉、刘爱平：协助现场总负责人负责本工程的现场安全监护、安全教育,检查工地上的不安全现象,制止违章作业,监督检查指导施工现场贯彻各项安全措施。
技术负责人罗双虎、刘细乐：协助现场总负责人做好各项技术管理工作。施工过程中加强对设计文献等资料做到闭环管理，贯彻有关规定和技术指导，在工程施工过程中随时进行检查和技术指导，当存在问题或隐患时，提出技术解决和防范措施。
电气负责人罗双虎、刘细乐负责电气设备安装施工，保证施工质量。
施工人员：具体施行本施工方案和现场安全措施，服从管理，听从指挥，对的操作。
三、施工组织机构图
本工程计划施工人员10人，电气一次5人、二次5人。
项目经理

徐光强

现场负责人

李元
安全负责人

马涛
技术负责人

谢自强

电气安装负责人
罗双虎
技术
负责人
刘细乐
实验调试
负责人
刘傲
资料员

周亚芬

材料员

李耀辉

施 工 技 术 措 施
一、施工前准备规定
1.申报施工所需材料计划、领取材料及到达现场情况。（保障工器具、材料、设备的齐全及在运送过程中的安全）。
2.报送相关停电申请计划，制定标准化作业程序。
3.施工前应认真核对施工设计图纸与实际现场是否相符，对设计存在问题或与实际不符合规范规定，及时向设计、主管项目单位反映，需进行修改时，必须获得设计单位的确认。
4.准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料。
5.办理工作票，明确工作范围、安全措施和工作班成员及工作内容。
6.准备安装登记表格。
7. 工作前应对使用的工器具进行认真检查，保证工器具的良好，使用的工器具必须是通过定期实验的合格品；现场工器具应定置摆放。
8.施工人员应严格执行标准作业程序、认真履行相应职责。
二、作业流程
1.工作内容实行流程：
相关二次电缆拆除—10kV 旧I段开关柜拆除--一10kV I段开关柜基础调整--10kV 新I段开关柜安装--10kV新 I段开关柜二次设备安装及电缆敷设、接线--调试—验收消缺
2.本次作业依据相关的规程、规范及安装使用说明书执
行和实行。
3.坚持图纸会审和技术交底制度，认真按图施工，按照验收规范、标准及作业指导书验收，做到事前控制，事后把关。
4.贯彻三级质量检查验收制度。强化三级验收管理制度，实行班组自检、施工队复检、项目工地验收的三级质检网络。各级质检人员必须做到不漏检、不错检。对验收不合格的项目要及时整改，决不给工程留下丝毫隐患。层层建立和贯彻工程质量责任制。建立从施工队长、班组长到项目经理、技术负责的各级质量责任制，发生质量问题要层层追究责任。
5.执行工作票制度。
6.明确现场技术负责人为施工质量过程控制的第一负责人。
7.现场设立安全围栏，隔离作业区和运营区域，在工作场合设警示牌，工作时有专人监护。
8．防火封堵恢复技术规定：凡穿越变电站墙壁、楼板、电缆沟的电缆，进入控制室、保护室、监控室、控制屏柜、 保护屏柜、端子箱等位置的电缆孔、 洞、盘面之间的缝隙、盘柜底部开孔处等电缆入口处施工完毕后必须用防火材料严密封堵。
9.重要工序控制：
一、一次部分
1 开箱检查
a、 检查设备出厂时附带的设备装箱清单、产品合格证、安装使用说明书、接线图及实验报告等技术文献齐全。
b、 检查产品铭牌数据、分合闸线圈额定电压、电动机规格参数等符合设计规定。
c、 清点设备附件及备件，规定数量齐全、无锈蚀、无机械损害。
d、 检查设备绝缘部件有无受潮、变形，操作机构有无损伤。
e、 检查瓷件无损伤。
2 存放保管
a、 按原包装置于平整、无及水、无腐蚀性气体场地，并用木板垫起。
b、 置于室外应有防雨、防沙尘措施。
c、 备品、备件、专用工具及设备专用材料置于干燥室内。
d、 瓷件放置稳当，不得倾倒、碰撞。
3、基础尺寸复核
3.1预埋型钢的偏差值复核
a、 不直度每米小于1毫米；
b、 不平度每米小于1毫米。
4、高压开关柜的安装、调整
4.1、开关柜就位
高压开关柜就位一般采用滚杠或拖车作为搬运工具，将高压开关柜滚杠上，用滚杠运至安装位置，安装位置应与平面布置图相符，顺序一致。
4.1.1开关柜安装的允许偏差
a、 垂直度每米小于1.5毫米；
b、 水平偏差相邻两柜顶部小于2毫米；
c、 成列柜顶部小于5毫米，盘面偏差相邻两柜边小于1毫米；
d、 成列柜面小于5毫米；
e、 柜间接缝小于2毫米。
4.2、主母线的连接
a、 母线表面光洁平整，无裂纹、变形、扭曲现象，螺栓固定的母线搭接面平整。
b、 母线相序排列符合规程，标记清楚，相间、相地间的安全净距满足规程规定
c、 母线接触面加工后，必须保持清洁，并涂以电力复合脂。
4.3、隔离小车的安装与调整
a、 柜内防止电气误操作的机械闭锁装置动作良好。闭锁装置动作准确、可靠。
b、 隔离小车的底座转动部分灵活，并涂以适当的润滑脂，操动机构操作平稳无卡阻、冲击等异常现象。
c、 隔离小车限位装置准确、可靠，隔离开关合闸后的触头间的相对位置、备用行程及分闸后触头间的净距、拉开角度的调整符合产品的技术规定。
d、 隔离小车触头接触时，不同期值符合规范，且触头紧密接触，两侧的接触压力应均匀。
e、 触头表面平整、清洁，并涂以薄层中性凡士林。
4.4、真空断路器的安装、调整
a、 电气特性满足产品电气性能规定绝缘子表面应清洁无裂纹、破损、焊接残留斑点等缺陷,瓷瓶粘合牢固，真空室表面应无裂纹、破损。
b、 安装垂直，固定牢固，相间支持瓷件在同一水平面上，三相联动联杆的拐臂在同一水平面上，拐臂角度一致。
c、 安装完毕后，先进行手动分、合操作，无不良现象时进行电动分、合操作。
d、 调整真空断路器的行程、压缩行程及三相同期性符合产品的技术规定，导电部分接触良好。
4.5、安装完毕后的最终检查
4.5.1 检查
a、 检查螺钉、螺栓、螺母紧固；
b、 检查主母线制作及带电体对地距离
c、 检查柜内带电体对地距离，应满足订货规定。
d、 检查柜内接线端子排及柜上继电保护设备是否满足设计及定货规定。
e、 检查柜内无杂物，电缆孔洞封堵完好。
f、 所有盖板紧固，无杂物遗留在柜内上。

二、二次部分：
1、二次电缆敷设
1）必须根据电缆清册施放相关电缆，避免错误敷放。
2）敷设前应按照设计和实际途径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
3）因铺设电缆需要而临时打穿的防鼠墙、板等部位必须有专人看守，防止有小动物进入电缆层导致电缆损坏，天天铺设电缆工作结束后必须立即将防鼠墙、板等恢复，经变电站值班人员检查后方可结束工作。在电缆穿过坚井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵。
4）铺设电缆时，工作班成员必须与高压场地的一次设备保持足够的安全距离（110kV：1.5m、10 kV：0.7m、35kV：0.7m），对进行铺设电缆工作附近的一次设备应用遮栏和标示牌明示，工作负责人必须在现场对铺设工作进行组织和监护。
5）将新电缆穿入运营中设备屏柜时，应先用红布对运营中屏柜的端子排和设备进行遮盖，对危险或裸露易触及的地方用绝缘胶布进行缠绕。
6）启盖电缆保护盖板时，运板人员与接板人员注意轻接轻放。
7）电缆弯曲半径应≥15D（D为电缆外径）。
8）电缆应在支架上可靠固定，管口应封闭，电缆牌标示对的
9）电缆敷设时应排列整齐，不宜交叉，并固定，及时装设标志牌。
2、二次电缆接线
1）在二次回路工作，应设专人监护，其他带电回路应用红布盖住，接线时，使用绝缘工具，不准戴手表、戒指、钥匙，防止误碰； PT严禁短路、CT严禁开路。
2）铠装电缆在进入盘、柜后，应将钢带剥离，剥离处的端部应扎紧，并应使用不小于2.5平方的多股黄绿双色线与钢带焊接接地。假如带有屏蔽层的，屏蔽层应与钢带一并接地。
3）在控制电缆接线过程中，产生的线头线尾及塑料扎带废料，应随时清理。
4）注意对电缆钢带、塑料外皮等废料的解决，特别在电缆头制作阶段，所产生的废料要放入特定废料箱中，以免对施工现场环境导致影响。
5）电缆头制作应完好，接线对的可靠，屏蔽层和铠装应接地良好。
6）电缆芯线和所配导线的端部均应标明其回路编号（双编号：电缆编号和回路编号），其标明的笔迹应清楚、工整，且不易脱色。不得使所接的端子排受到机械应力。二次回路接地应设专用螺栓。
7）每个接线端子的每侧接线宜为1根，不得超过2根，对于插接式端子不同截面的两根导线不得接在同一端子上，对于螺栓连接端子，当接两根线时，中间应加平垫片。
8）盘、柜内的电缆芯线，应按垂直或水平有规律地布线，不得任意歪斜交叉连接。备用芯长度应留有适当余量。
9）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。盘、柜内的导线不应有接头，导线芯线应无损伤。
10）配线应整齐、清楚、美观，导线绝缘应良好，无损伤。
3、调试
3.1、调试准备
1）检查设计图及厂家资料是否齐全。
2）对使用的仪表、仪器进行检查（涉及功能及使用日期）。
3）熟悉继保二次原理图，了解设计意图，对整套保护有个整体理解。
4）熟悉厂家随设备的各种二次图纸、出厂调试记录、调试大纲。对设备功能、原理有所了解，熟悉调试大纲。
5）寻找设计图及厂家资料是否存在缺陷。
6）检查是否具有现场调试条件。
7）根据设备各种元件的规格、大小尺寸打印好各种标签。
8）在各保护测控装置上做好标记。
3.2、二次回路检查
1）按保护元件《检查条例》对保护装置进行外部检查,检查装置的实际构成情况是否与设计相符合,屏内连接是否齐全,与图纸是否相符。
2）在保护屏端子处,电压、直流回路,用100OV摇表测量各回路对地间lmin绝缘电阻,测出数值应符合检查规定。
3）从户外电压互感器端子箱处加入电压的方法检查电压二次接线对的性。
4）根据后台监控与远动数据库所定义遥信量、遥测量相相应模拟上送，并做好实验记录。
5）做好实验记录

施 工 安 全 措 施
1.现场安全措施执行依据
1、依据《安全法》、《电力建设安全工作规程》、《国家电网公司电力安全工作规程》（变电部分）、《电力设备典型消防规范》、《新疆电力公司改扩建工程现场安全管理规定》、《新疆电力公司安全风险管控规定》、《新疆电力公司典型违章监督细则100条》。执行“两票三制”规定，做好反“三违”措施，对的办理合格工作票，履行签发、许可手续。
2. 施工安全措施（通用措施）
1、工作负责人（罗双虎、刘细乐）办理工作票并提前一天将工作票送达运营单位。
2、全体施工人员必须通过中标建设单位组织的安全考试合格后，方可参与工作，未经安全教育或安全考试不合格人员不准进入施工现场。
3、严格执行领导及管理人员到岗到位制度，应到岗到位人员及安全监护人没有到达作业现场，不得进行施工作业。
4、施工作业前由工作负责人和安全监护人一同检查、确认现场安全措施。天天工作前必须重新检查、确认现场安全措施是否发生变动。
5、施工人员进入工作现场前由到岗到位人员监督召开班前会，工作负责人向全体施工人员进行安全技术、环境保护交底，交代当天工作任务和安全注意事项。
6、得到运营单位工作许可后，由到岗到位人员监督工作负责人带领施工人员列队进入施工现场，由工作负责人宣读工作票，交代现场安全措施，工作班成员无疑问后履行签字确认手续。
7、所有施工人员必须遵守变电站安全管理制度。
8、工作负责人、安全监护人应认真履行监护职责，不得脱岗，若需短时应指定临时负责人。
9、所有施工人员必须对的使用和佩戴安全防护用品，危险作业前由安全监护人监督严格进行三查活动，三查但是关不许工作。
10、严格安全措施管理，已装设的安全措施，未经运营单位和监护人许可严禁移动或拆除。
11、安全监护人（刘爱平、李耀辉）要始终在现场进行巡视检查，发现违章指挥、违章作业及时纠正和考核，发现事故隐患要及时组织消除。
12二次设备接线注意防止误碰误动，防止电力回路开路及电压回路短路。
13、严格服从运营变电站的安全管理规定，送电前必须对接线回路进行检查。
14、拆、接小母线端子时使用的工器具必须用绝缘胶袋包好。
15、拆除或移动设备时，防止设备损坏。
16、二次接线时，防止交、直流短路，接地。
17、高处作业、临近带电体严格执行安全监护制度，必须路实有资质人员（刘爱平、李耀辉）进行监护。
18、对的操作施工机具，采用防护措施，防止人身触电，保证现场的设备不发生设备损坏。
19、与运营值班沟通做好反事故措施。
20、遥信对点前，应检查直流回路是否接地。
21、现场工作前，现场安全人员应了解现场设备情况及设备周边带电情况，保证施工车辆及工作人员跟周边带电设备的安全距离（人与110千伏带电设备安全距离：1.5米；车辆与110千伏带电设备安全距离：3.0米；人与35千伏带电设备安全距离：1.0米；车辆与35千伏带电设备安全距离：2.0米；人与10千伏带电设备安全距离：0.7米；车辆与10千伏带电设备安全距离：1.5米），施工地点应悬挂“在此工作”标记牌，装设围栏。
针对本工程特点的重点安全措施：
22、防感应电措施:严格遵守安全规程,对的使用接地线.
23、防止高空坠落措施：安全教育，对的使用安全工器具.
24、低压用电安全措施，非电工人员不得乱接电源，并按规定“一机一掣”，有漏电开关设立，双重接地，电源线、箱要标色。制定用电管理制度，使用三相五线制，实行三级用电保护，使用标准电源箱。
25、作业现场必须做到“三不乱”（电线不乱拉；管道不乱放；杂物不乱丢），废料、杂物应于当天工作结束后清理出站才收工，保证站内通道安全畅通。
26、天天工作完毕，办理暂结手续，作业暂结手续、终结手续办理后，作业人员不得擅自进入作业现场和其他生产区域。需要进入的必须重新办理工作许可手续，并经工作许可人批准才干进入。
27、施工单位人员必须持哈密电力实业开发总公司安考合格证（应在有效期内），方可进入。
28施工车辆在站内行驶速度不得超过5公里/小时；不得停放在电缆沟盖板上，不得驶进高压场地内。
29严禁在变电站户外高压场地和控制室、高压室、电缆夹层等室内设备区域吸烟。
3、危险点分析及预制措施（本工程专项措施）
序号
危险点
控制措施
1
作业人员精神状态不良
工作前必须确认作业人员是否能正常工作；检查是否对的佩戴防护及安全工器具。
2
防止高压触电
误碰运营设备
误入带电间隔
1、在10kV I段高压室处悬挂“在此工作”标示牌；将通往10kV II段高压室用封板堵住并字朝10kV I段高压室悬挂“止步,高压危险!”标示牌,在10kV I段高压室出入口处悬挂“从此进出”标示牌；保护屏内非工作范围的地方用红布封住。
2、作业人员必须与设备带电部分保持1.0米(10kV)以上的安全距离；
3、高压实验时，必须设专入监护，实验现场设安全围栏，并悬挂“高压危险、止步”标志牌。
3
擅自变更现场安全措施
确需变更安全标示牌，围栏时，需征的工作许可人的批准，工作完毕后及时联系工作许可人恢复原安全措施。
4
触电伤害
非电工人员不得乱接电源，并按规定“一机一掣”，有漏电开关设立，工作接地，电源线、箱要标色；专人管理临时电源箱
5
机械伤害
手动操作时，切断操作电源，并将摆把随用随插，用完拔出。
6
物体打击、高空坠物
1、上、下施工人员调整时密切配合，上方施工人员指挥下方施工人员。
2、使用梯子时，梯子必须放置稳固，由专人扶持，上下梯子和设备时必须清除鞋底的油污，在距梯顶1m处设限高标志；
3上电杆(构架)作业前，应先检查杆根是否牢固，检查登杆工具，如脚扣、安全带等是否牢固、可靠、完整，检查扣环是否扣牢扣好；
4安全带应系在电杆及牢固的构架上，安全带与付绳不得挂在同一构件上，安全带应高挂低用。防止安全带从杆顶脱出；
5在杆塔、构架上作业转移位置时，不得失去付绳的保护，设专人进行全过程监护，监护人不得兼任其他工作；
6进入现场的人员戴安全帽；
7作业区域临空面必须设立围栏或安全绳，必须系安全带；
8高处作业人员应配带工具袋，较大的工具应系保险绳，用绳、袋等方法传递物品，严禁抛掷。
9使用梯子登高作业时，梯脚有可靠的防滑措施，梯顶端与构筑物靠牢或绑牢。防止因梯子的位移而导致的危险。
7
交流回路、信号回路、公共回路接入时造时交流短路或直流接地
1交流回路接入时，用1000V摇表测量三相交流之间及每相对地的绝缘电阻，其阻值均应大于10MΩ。
2信号回路接入时，用1000V摇表测量信号回路各线芯对地的绝缘电阻，其阻值均应大于10MΩ。
8
电缆敷设、接线时不美观
电缆暴力拆除
1、电缆敷设时应排列整齐，不宜交叉，并固定，及时装设标志牌；切电缆应按照技术说明书的规定，剥切时不应损伤线芯和保存的绝缘层；控制电缆终端可采用一般包扎套上专用绝缘套。
2、拆除电缆时严禁不见废弃电缆头就将废弃电缆剪断；严禁强行拖动电缆以免将运营电缆拉断引发事故；剪断废弃电缆须工作负责人确认允许后方可进行，严禁私自剪断废弃电缆。
9
工作过程中误触碰伤人或设备、工具伤人
现场工作严格执行监护制度。工作负责人必须始终在工作现场认真履行监护职责。现场监护人应佩戴明显的标志，监护有困难时，要根据现场的安全条件、施工范围、工作需要，增设专责监护人。工作时互相提醒。
10
动火时发生烫伤、火灾、触电、弧光伤人
1必须严格执行动火工作票制度，严格按照动火工作票的内容作好安全措施，氧气瓶与乙炔瓶须有足够的安全距离（大于8m）,动火工作的过程中必须有专人负责消防工作。
2电焊作业时需做好防护措施清理现场易燃物品，配备足够的消防器材；摆放位置应合理。
3固定或移动的电焊机外壳和工作台必须有良好的接地。
4电焊机的裸露导线和转动部分应装有防护罩。
5焊接作业场合必须加遮盖挡板。
6电焊作业人员必须经安全技术培训考核合格持证上岗。电焊机应放在绝缘好的地方。
7在使用前检查一、二次线绝缘是否良好，接线处是否有防护罩，焊钳是否好，外壳是否有接零保护。确认无问题后方可使用。
8电焊机设专用开关箱，不准将焊机放在手推车上使用。
9在潮湿的地沟、管道、锅炉内施焊时，应采用绝缘措施，可垫绝缘板或橡胶板（皮），穿绝缘鞋操作。
10操作时，必须布置消防器材，并设专人看护，清除附近易燃物，防止焊花四溅，引燃物料发生火灾。
11
起重作业
1 吊臂和吊件下严禁有人；吊车起吊速度均匀、平稳、不得忽然起落；吊件不得长时间悬空停留，短时间停留时，操作人员、指挥人员不得擅自离开工作岗位。
2起重机起吊作业时，除应设专人监护外,起重机与输电线中带电设备的最小安全距离为:10kV为1.5m 35kV为2.0m，110kV为3.0m。
3起重设备的工作区域内，无关人员不得停留或通行，在伸缩臂及吊物的下方，严禁任何人员逗留或通过，起重作业应专人指挥（按制造厂家的规定进行吊装），统一信号，参与起吊的工作人员要一切行动听从指挥；
4吊车的摆放和起吊物件的尺寸严格按规定执行，起吊物应绑牢，并有防止倾倒的措施，吊钩悬挂点应与吊物的重心在同一垂直线上，吊钩钢丝绳应保持垂直，严禁偏拉斜吊，吊物未固定好，严禁松钩；
5吊装用品及吊点选择应符合产品技术规定。如吊装元件不平衡，应采用用吊链调整平衡再起吊；
6吊装元件时应确认设备重量、吊具及吊车的起重能力，严禁超重起吊，吊点选择对的，重物受力平衡后方可起吊；
7重物起吊前，工作负责人必须检查其悬挂情况；
8重物起吊和下落过程中，工作人员不得站在重物的下方，作业人员不经工作负责人许可不得擅自从事工作；
9在起吊和下落的过程中控制起吊和转动速度，保证起吊和移动平稳；
10有危险的出入口处、井、孔、洞应采用安全保护措施，两侧设围栏，并悬挂警告牌；
4. 现场安全管理组织机构（如下图）
图4-1 安全保证体系 安全监督体系
安全负责人：马涛
项目经理：徐光强

二次
安全员
李耀辉

刘爱平
一次
安全员
刘爱平

二次
负责人
刘细乐

罗双虎

一次
负责人
罗双虎

5、 安全管理人员职责
5.1 项目经理：
项目经理是本工程职业安全健康管理者，对施工的安全健康负全面领导责任；直接领导主持质安部的工作，其职责如下：
1、认真贯彻执行国家有关的安全生产方针、政策、法规、规章制度。
2、负责组织贯彻实行公司建立职业安全健康管理体系，并保证有效运营。
3、认真贯彻执行公司编制的安全措施。负责组织编制本项目的职业安全健康管理规章制度，并付诸实行。
4、在计划、布置、检查、总结、评选施工任务的同时，把安全工作贯穿到每个施工环节，做到安全工作经常化、制度化、具体化，每月最少组织一次并参与安全大检查，总结一次安全工作。
5、负责组织本项目的员工的安全健康教育工作，不断提高员工安全健康意识。
6、认真贯彻施工安全措施经费。
7、贯彻执行总结推广安全文明施工经验，批准重大、特殊施工项目工艺的施工技术措施。
8、按照“四不放过”的原则，组织和主持重伤事故以下和恶性未遂事故调查、分析，提出对事故责任者的解决意见，贯彻整改措施。
5.2 项目总工：
项目总工对本项目安全技术工作负全面的领导责任，协助项目经理对安全工作进行策划组织，为安全技术第一负责人，其职责如下：
1、负责本项目的安全技术工作。
2、负责组织本项目员工的安全规程、安全施工管理规定和公司有关的安全施工规定、文明施工规定的学习，主持本项目员工安全规程的考试。
3、负责组织编制与审批施工安全技术措施，并组织安全技术交底，合理安排施工工序，保证施工安全。
4、负责布置、检查、指导技术员编制分部、分项工程的安全技术措施和交底工作，督促技术员按规定填写施工作业票。
5、组织审定本项目技术革新和新技术、新工艺中的安全技术措施方案。
6、参与安全检查，解决存在的安全技术问题。
7、参与事故调查、分析、提出安全技术改善意见。
5.3 质安部主管：
1、 对本工程的安全技术工作负直接领导责任；
2、 参与编写和审核本工程的施工技术措施；
3、 督促管理部门做好文明施工工作；
4、 组织安全施工大检查；
5、 负责本工程项目安全责任的考核和奖罚。
6、现场监督指导重大、特殊项目的施工：解决重大的安全技术问题。
5.4 各工种专职安全员
1、参与施工安全技术措施的编写并组织实行、监督执行；
1、对现场施工人员进行安全教育和培训；
2、贯彻执行安全工作规程，监督检查施工现场安全文明施工；
3、及时、准确地编写安全简报：
4、参与工程中的安全大检查，对查出的问题督促整改，对重大、特殊项目施工亲临现场指导。
5.5 施工队安全员
1、全面负责本队的安全文明施工；
2、工程项目开工前，组织本队人员接受安全技术交底并签字，负责本队安全施工条件的检查和贯彻；
3、定期开展安全学习、讨论会，及时指出不安全因素并加以改正：对发生的安全事故及时上报；
5.6 相关人员
1、技术员、施工员、质检员：协助安全员负责对相关的安全工作贯彻实行，监督各责任范围的施工安全情况。
2、机电设备管理员：负责检查施工机具、设备的维修保养工作，定期负责对设备安全技术性能的检查与实验工作；负责编制施工机械，施工机具的安全操作规程，协助综合部门负责机械操作工的教育、考试；负责施工机械、施工机具的事故调查、分析与提出整改意见。
3、材料员：负责安全器具、工具的发放、保管和定期检查、实验工作。
4、行政事务员：负责做好施工现场，临时设施的防火工作。负责组织员工的安全教育培训和健康检查，及时做好工伤人员的抢救和医务工作，做好防暑降温的药物发放。
5、经济员：按已批准的年度安全技术计划，提供安全技术措施经费，做到专款专用。
6、员工：遵守安全规章制度，严格按工种的安全技术规程操作。

环 境 保 护 措 施
1、施工开始前必须准备好实验设备。施工班组内部要按照天天的作业计划把设备妥善放置到工作现场，做到当天用当天清，保持现场清洁。
2、工具摆放规定定位管理。实验设备一定要摆放整齐成形，标记清楚，排放有序，并规定符合安全防火标准。现场工具、材料应有专人保管，并做到天天记录检查，严禁随手丢弃。
3、现场工作间，休息室、工具室要始终保持清洁、卫生、整齐，整个现场做到一日一清、一日一净。
4、现场文明施工责任区划明确，并设有明确标记，便于基础、监督。
5、施工工序安排合理，衔接紧密，做到均衡施工。每道工序完毕后，要做到“工完、料完、场地清”。
6、现场资料档案管理有序，相关施工措施、施工图纸、报告、记录、验收标准等有关技术资料齐全，存放于指定的资料柜内，保管妥善，便于查阅。
7、加强教育，遵纪守法，尊重本地民俗民规，与本地群众搞好关系，防止不法行为的发生。
8、施工区道路畅通，定期维修，清扫；施工作业区域按现场总平面管理办法，实行卫生负责制，贯彻到部门严格执行。
9现场施工人员部按规定着装，进入高空作业现场，必须佩戴安全帽。
10、各班组间应协调好工作，密切配合，工作班成员明确工作内容、工作流程、安全措施、工作中的危险点并履行确认手续，互相关系施工安全，服从命令，听从指挥。
11、加强对入场员工的环保教育，让员工树立环境保护观念，自觉按环保规定开展工作。项目工地在环保方面进行合理投资。
12、减少有害气体措施：不允许在工地上燃烧杂物，费油。选用合格的油漆化工产品。
13、如施工时车辆及其它设备产生废油，则废油集中放在有特定标志的油罐中，不乱倒、乱燃。严禁污染本地水源。
14、采用一切合理措施，避免污染、噪音等，保护工地及周边的环境。
15、
