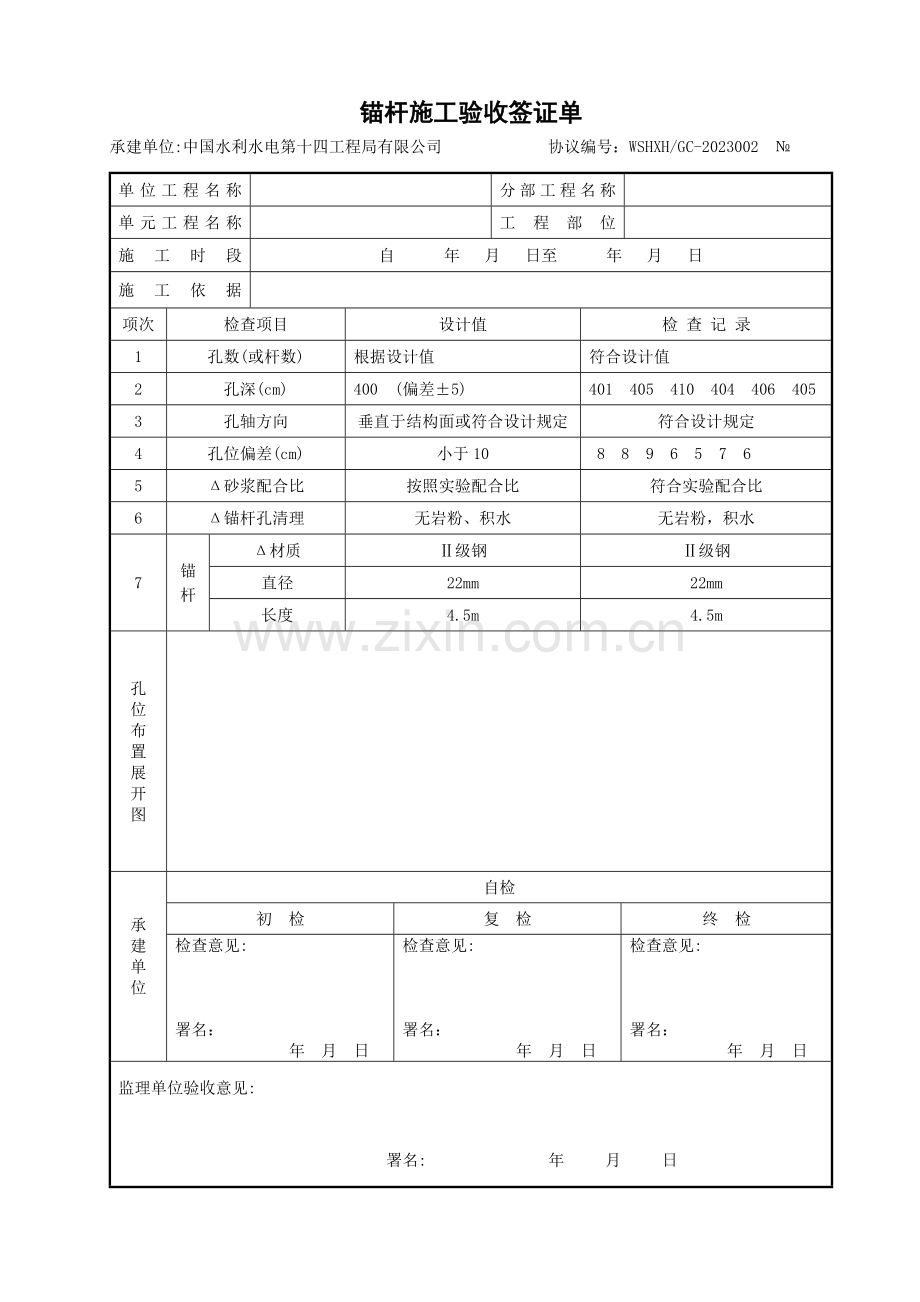

锚杆施工验收签证单承建单位:中国水利水电第十四工程局有限公司协议编号：WSHXH/GC-2023002 № 单位工程名称分部工程名称单元工程名称工程部位施工时段自年月日至年月日施工依据项次检查项目设计值检查记录 1 孔数(或杆数) 根据设计值符合设计值 2 孔深(cm) 400 (偏差±5) 401 405 410 404 406 405 3 孔轴方向垂直于结构面或符合设计规定符合设计规定 4 孔位偏差(cm) 小于10 8 8 9 6 5 7 6 5 Δ砂浆配合比按照实验配合比符合实验配合比 6 Δ锚杆孔清理无岩粉、积水无岩粉，积水 7 锚杆 Δ材质 Ⅱ级钢 Ⅱ级钢直径 22mm 22mm 长度 4.5m 4.5m 孔位布置展开图承建单位自检初检复检终检检查意见: 署名：年月日检查意见: 署名：年月日检查意见: 署名：年月日监理单位验收意见: 署名: 年月日喷混凝土施工验收签证单承建单位:中国水利水电第十四工程局有限公司协议编号：WSHXH/GC-2023002 № 单位工程名称分部工程名称单元工程名称工程部位施工时段自年月日至年月日施工依据检查项目质量标准检查记录 1.开挖验收开挖面已验收合格已验收合格 2.岩面清洗岩面已清洗干净已清洗干净 3.锚筋设立符合设计规定长度，外露等各项指标均符合设计规定 4.挂网钢筋符合设计规定间距，搭接等各项指标均符合设计规定 5.地下水引排已妥善引排已妥善引排 6. 7. 承建单位意见本部位喷混凝土前各道工序均已按规定竣工,并通过监理部验收,已具有喷混凝土条件,申请准许进行喷混凝土施工。质检人员：申报日期：年月日监理工程师意见本部位喷混凝土前各道工序均已按规定竣工,并通过验收,已具有喷混凝土条件,准许进行喷混凝土施工。签证人：签证日期：年月日备注监理工程师签字批准喷射后8小时内若不进行喷混凝土施工,本表作废锚喷支护锚杆、钢筋网工序质量评估表承建单位:中国水利水电第十四工程局有限公司协议编号：WSHXH/GC-2023002 № 单位工程名称　单元工程量　分部工程名称　工程部位　单元工程名称　检查日期年月日项次检查项目质量标准检查记录 1 △锚杆材质和砂浆标号符合设计规定 Φ22螺纹钢，砂浆标号为M30 2 △锚孔清理无岩粉、积水　无岩粉、积水 3 △砂浆锚杆抗拔力符合设计和规范规定 132KN 134KN 138KN 4 △预应力锚杆张拉力符合设计和规范规定　 5 钢筋材质、规格、尺寸符合设计规定 φ8（圆钢） @20㎝ Φ22（螺纹钢）L=450㎝@@200㎝项次检测项目设计值(cm) 允许偏差（cm）实测值合格数（点）合格率（%） 1 孔位偏差 200　小于10 201 202303 207 193 196 6　 100%　 2 孔轴方向垂直岩壁或符合设计规定　符合设计规定 3 孔深偏差 400　 ±5 401 401403 407 403 496　 6　 100%　　 4 钢筋间距 20 　 ±2 20 21 19 21 20 19 6　 100%　　 5 钢筋网与基岩面距离 3 　 ±1 3 3.1 3.3 3.2 3.2 4　 6　 100%　　 6 钢筋绑扎　牢固　检测结果共检测 24 点，其中合格 24 点，合格率 100 % 评定意见工序质量等级重要检查项目所有符合质量标准。一般检查项目质量标准。检测项目实测点合格率 100 % 　承建单位年月日监理单位年月日锚喷支护喷射混凝土质量工序评估表承建单位:中国水利水电第十四工程局有限公司协议编号：WSHXH/GC-2023002 № 单位工程名称　单元工程量　分部工程名称　工程部位　单元工程名称　检查日期年月日项次检查项目质量标准检查记录优良合格 1 △抗压强度保证率 85%及其以上 21Mpa 21Mpa 21Mpa 21Mpa 21Mpa 21Mpa 2 △喷混凝土性能符合设计规定（设计：fc=20MPa（抗压）ft=1.5MPa（抗压）Wg=0.8MPa（抗渗））经检测fc=21MPa（抗压）ft=1.6MPa（抗压）Wg=0.82MPa（抗渗） 3 喷混凝土厚度不得小于设计厚度水工隧洞 80%及其以上 70%及其以上 10㎝ 11㎝12㎝ 13㎝ 10㎝ 11㎝12㎝ 13㎝ 10㎝ 11㎝12㎝ 13㎝非过水隧洞 70%及其以上 60%及其以上　 4 △喷层均匀性（现场取样）无夹层、包砂个别处有夹层、包砂　无夹层、包砂 5 喷层表面整体性无裂缝个别处有裂缝　无裂缝 6 △喷层密实情况无渗水、滴水个别点渗水　无渗水、滴水 7 喷层养护养护、保温好养护、保温一般　养护、保温好评定意见工序质量等级重要检查项目所有符合质量标准。一般检查项目符合质量标准。　承建单位年月日监理单位年月日锚喷支护单元工程质量评估表承建单位:中国水利水电第十四工程局有限公司协议编号：WSHXH/GC-2023002 № 单位工程名称　单元工程量　分部工程名称　工程部位　单元工程名称　评估日期年月日项次项目名称工序质量等级 1 锚杆、钢筋网优良　 2 △喷射混凝土优良　评定意见单元工程质量等级两个工序质量均达成合格标准，其中 %工序质量达成优良。　承建单位年月日监理单位年月日喷混凝土厚度检测验收单承建单位:中国水利水电第十四工程局有限公司协议编号：WSHXH/GC-2023002 № 单位工程名称　分部工程名称　单元工程名称　工程部位　序号检测部位混凝土强度等级喷层厚度（cm）桩号高程 1 0+2 EL1 C20 10 2 0+3 EL2 C21 10 3 0+4 EL3 C22 11 4 0+5 EL4 C23 10 5 0+6 EL5 C24 10 6 0+7 EL6 C25 10 7 0+8 EL7 C26 10 8 0+9 EL8 C27 10 9 0+10 EL9 C28 10 10 0+11 EL10 C29 19 　 0+12 EL11 C30 10 　 0+13 EL12 C31 10 　 0+14 EL13 C32 19 　 0+15 EL14 C33 10 　 0+16 EL15 C34 10 　 0+17 EL16 C35 10 　 0+18 EL17 C36 12 　 0+19 EL18 C37 10 　 0+20 EL19 C38 10 承建单位：年月日监理单位　　　监理人员：　复检：　年月日年月日终检：　年月日　
