高支模工程方案.doc

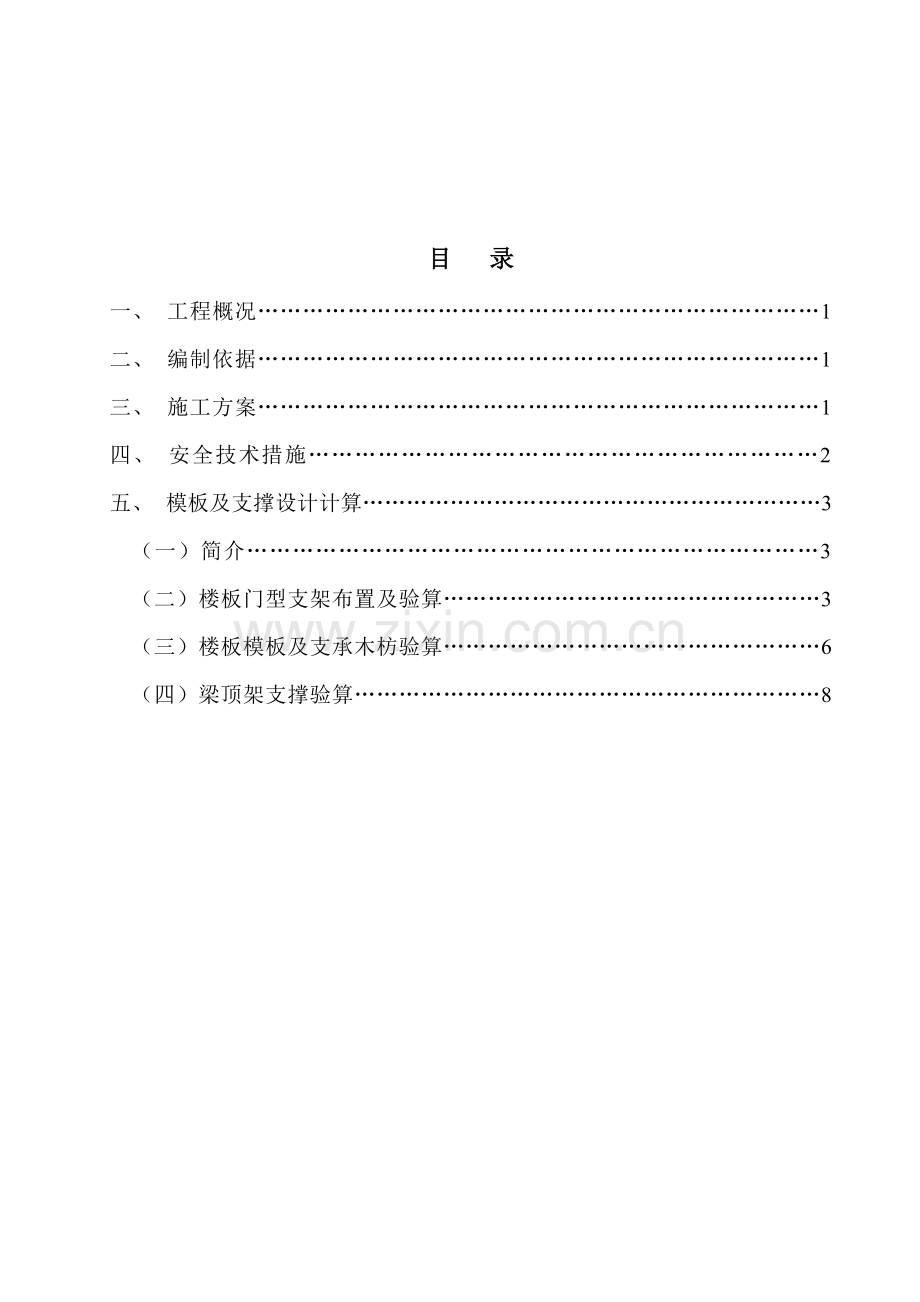

目 录
一、 工程概况…………………………………………………………………1
二、 编制依据…………………………………………………………………1
三、 施工方案…………………………………………………………………1
四、 安全技术措施…………………………………………………………2
五、 模板及支撑设计计算………………………………………………………3
（一） 简介…………………………………………………………………3
（二） 楼板门型支架布置及验算……………………………………………3
（三） 楼板模板及支承木枋验算……………………………………………6
（四） 梁顶架支撑验算………………………………………………………8

一、工程概况：
本厂房工程首层层高4.80m，（超过4.5米属高支模）。砼板厚度h=120mm。梁截面尺寸有几种不同，最大截面bh=400mm×700mm，跨度9米。
二、编制依据：
⒈《中华人民共和国建筑法》
⒉《中华人民共和国安全法》；
⒊《建筑工程安全生产管理条例》
⒋《建筑施工门式钢管脚手架安全技术规程》（JGJ128-2023）；
⒌《建筑施工安全检查标准》（JGJ59-99）；
⒍《建筑安装工程安全技术规程》（[56]国议周字第40号）；
⒎《建筑施工高处作业安全技术规范》（JGJ80-91）；
⒏《建筑工程施工安全技术操作规程》；
⒐《建筑安装工人安全技术操作规程》（[80]建工劳字第24号）；
⒑《建筑施工计算手册》；
⒒《关于印发〈建筑工程防止高处坠落事故若干规定〉和〈建筑工程防止坍塌事故若干规定〉的告知》（建质[2023]82号）；
⒓《木结构设计规范》（GB50005-2023）；
⒔《混凝土结构工程施工质量验收规范》（GB50204-2023）；
⒕《建筑地基基础设计规范》（广东省标准DBJ15-31-2023）；
⒖国家、广东省、广州市、番禺区现行的有关土建、市政、安装的施工规范、规定；
⒗业主提供的施工图纸。
三、施工方案：
（1）、所有在浇捣砼地面垫层后装支顶，梁统一使用2个MF1219门式钢管支架（见附图1），板统一使用2MF1219+1MF1252（见附图2）。木枋搁栅及牵扛，18厚木夹板或20厚木板作模板。
（2）、门架布置方案
1、支架间距：参见模板设计计算方案表1、表2；
2、水平拉杆：所有水平拉杆用钢管，均按纵横设立，第一道拉杆离地面约300mm（扫地杆），以后沿高度每个门架设一道。
3、交叉撑，垂直于门架方向，在两门架之间每层架均设立交叉撑，采用锁销与门架杆锁牢。
4、剪刀撑：采用Ф48×3.5钢管设立剪刀撑，每6米纵横设立一道，四周外围立杆必须设立，剪刀撑斜杆与地面夹角45°~60°，用扣件夹具与门架立杆锁牢。
四、安全技术措施
（1）、牵扛重心应放在钢架柱轴线上，防止偏侧，调节螺栓不宜伸出过长，以防屈折。
（2）、门式架应支承在砼平面上。支顶安装时，设临时固定设施，防止倾复。
（3）、门式架正向在离地0.3m处设一度拉牵，以上在每层架按驳口上0.2m~0.3mm处各设一度拉牵，横向按门架出厂说明书位置设交叉撑及剪刀撑。
（4）、木材选用III等材质，残旧、霉烂、枯萎、虫蛀及弯曲过大不能使用。
（5）界木机等机具防护设立应齐全，由电工、机械工安装，并经质安员验收才干使用，专人操作管理。
（6）、底层强度达成规定后，才支顶。拆顶应从梁跨度中部向两端逐步拆除。
（7）、施工时注意防滑、防顶头、防扎脚，做好周边防护。
（8）、拆除时应先上后下顺序，严防忽然塌落，拆下材料不准乱掷，堆放整齐稳固。
（9）、拆模板时，戴安全帽，注意周边防护。
（10）、施工前作好安全技术交底，完毕后经质安员验收署名后，才可进行下一工序施工。

五、模板及支撑设计计算
根据《广东省建设工程高支撑模板系统施工安全管理办法》规定支模高度大于4.5m的模板支撑方案，必须进行支撑受力验算，满足各项规定才干用于工程施工。
（一）、简介
1、 厂房首层标高+4.8m，依照规定4.5米以上的模板支撑按高支撑模板系记录算，板厚度h=120mm，梁截面尺寸有几种，现取最大的400 mm×700 mm，跨度为9m的进行计算验算。
2、所有板模板用18mm木夹板，或20mm厚散木板，钢管门式架作模板支架，门架选用2MF1219+1MF1250，型号为MF1219、b=1219、h0=1930，立杆Ф42×2.5；MF1250、b=1219、h0=530，立杆Ф42×2.5。
3、所有梁模板用18mm木夹板，或20mm厚木板，钢门式架作模板支架，门架选用2MF1219，型号为MF1219、b=1219、h0=1930，立杆Ф42×2.5。
4、18mm厚木夹板力学性能与TC13—A，Ⅲ级材质20mm厚木板相近或更佳，故模板内力验算时按20mm厚木板计算。
5、根据《木结构设计规范》，木材强度设计值：松木模板抗弯[fm]=13N/mm2顺纹抗压fc=12N/mm2，顺纹抗剪fv=1.5N/mm2。弹性模量E=10000，允许挠度ω≤。
6、砼板厚度以h=120计算。
（二）、楼板门型支架布置及验算
1、支架间距：楼板取1000mm×2400mm。即每榀门架支承砼板面积1×2.4=2.4m2则安全，小于2.4 m2更安全。
2、水平拉杆：所有水平拉杆均纵横设立，第一道拉杆离地面约300mm设立（扫地杆），以后沿高度每个门架设一道。
3、交叉撑：垂直于门架方向，在两门架之间每层架均设立交叉撑，采用锁销与门架杆锁牢。
4、剪刀撑：采用Φ48×3.5钢管设立剪刀撑，每6米纵横设立一道，四周外围立杆亦必须设立。剪刀撑斜杆与地面夹角为45°~60°。
5、楼板顶架支撑验算（按每榀门架支承面积1.0×2.4m计算）。
1）、楼板荷载计算
a、 楼板及支架自重标准值Q1K
模板自重 0.3×2.4×1.0=0.72KN
支承楼板模板采用2个MF1219+1个MF1250门式叠高和可调底座组合搭设
每榀门架立杆自重(查《JGJ128—2023，F43—2023建筑施工门式钢管脚手架安全技术规范》)涉及：门架、交叉支撑、可调托座、可调底座
3.0×0.224+4×0.04+3×0.045+3×0.035=0.728KN
则Q1K =0.72+0.728=1.448KN
b、新浇筑砼自重标准值（板厚100mm）
Q2K =24×2.4×1.0×0.10=5.76KN
C、钢筋自重标准值Q3K
Q3K =2.4×1.0×0.10×1.1=0.264KN
d、施工人员及设备荷载标准值Q4K
Q4K =3×2.4×1.0=7.20KN
(注:现参考JGF128—2023、J43—2023 取施工均布及振捣时荷载3KN/m2)
e、按现行结构设计规定，对结构构件进行承载力计算时应采用荷载的设计值。以上四项荷载标准值，分别按永久荷载取1.2, 可变荷载取1.4的荷载分项系数，得出门式顶架支撑荷载的设计值：
N=1.2(Q1K+ Q2K+ Q3K)+1.4Q4K
=[1.2(1.448+5.76+0.264)+1.4×7.2]
=(8.9664+10.08)
=19.05KN
若按支承两层自重加一层施工荷载复核：
则：N=2×8.9664+10.08=28.01kN
2）、强度验算：
根据门式钢架安全技术规范（JGJ128—2023、J93—2023），表B.0.5当H≤45m时，荷载支承在钢管顶中线时，每榀门架立杆的承载力设计值NW=40.16，由于可调底座调节螺杆伸长应乘以节减系数0.8
则Nw=0.8×40.16(KN)=32.13(KN)＞28.01（满足强度规定）
3、稳定性验算
根据JGJ128—2023《建筑施工门式钢管脚手架安全技术规范》的规定：N≤Nd（N—作用于—榀门架的轴向力设计值KN）
(Nd— —榀门架的稳定承载力设计值KN)
又Nd =φ·A·f，A=2.A1（参见JGJ128—2023 P5-16-7）
根据门架型号条件，当立杆钢管为Ф42×2.5 mm ，ho=1930mm时，查P15-16-14附表B·O·4得：A1=310mm2 Io=6.08×104mm4
当门架加强杆钢管为φ26.8×2.5mm h1=1536mm时，查P15-16-14附表B.O.4得I1=1.42×104mm4
代入
=7.21×104 mm4
门架立杆换算截面回转半径

门架立杆长细比及调整系数K：因h＜30m查P5-16-7表5.2.1得K=1.13
又：（公式见P5-16-7）
根据λ=143查P5-16-15表B.O.6得φ=0.336
根据门架用钢材为Q235，由门架规范P5-16-7第5.2.1条知钢材强度设计值
f=205N/ mm2
所以Nd =φ·A·f=φ.2.A1.f=0.336×310×2×205=42706N=42.7KN
取Nd=42.7KN＞N=28.22kN
Nd ＞N 经验算满足稳定性规定
（三）、楼板模板及支承木枋验算（楼板砼厚度120mm.）
1、支承楼板小楞木枋bh=60×80间距0.55, 跨度1.0m。
2、 支承小楞木的牵杠bh=100×80间距1.0, 跨度1.22m。
3、每m2荷载计算（取1mm宽进行计算）：
（1）模板自重：q模板=1.2×0.3=0.36
（2）钢筋重：q钢筋=1.2×0.10×1.1=0.13 =3.37kN/m2
（3）砼重：q砼=1.2×0.10×24=2.88
(4) 施工荷载：q施工=2.5×1.4=3.5kn/m2

∴q1=q模板+q钢筋+q砼+q施工=3.37+3.5
=6.87KN/m2
强度计算组合荷载q1=6.87KN/m2
挠度计算组合荷载q2=3.37 KN/m2
4、模板计算：h=20mm（模板单块宽度） L=0.55m b=1000mm
弯曲强度：q1=6.87×1=6.87kN/m
=
（截面抵抗矩）

剪力强度：
（剪应力）
q2=3.98×1=3.98Kg/m
挠度

(安全)
5、小楞木枋计算：bh=60×80，间距0.55m, 跨度1.00m
q=6.87×0.55=3.78KN/m
弯矩：
截面抵抗矩：

剪力强度:

q=3.37×0.55=1.85kN/m
挠度：
(安全)
6、牵杠计算：bh=100×80mm，L=1.2m,间距1.0m
p=6.87×0.55×1.0=3.78kN
弯曲强度：情况1: P P P
0.6 0.6
情况1
情况1:剪力强度：Vmax=3.78×1.5=5.67kN=5670kN
（剪应力）P P
挠度：q=3.37×0.55=1.85kN/m2 0.3 0.6 0.3
情况2 :

（安全）
按上述计算结果及再复核调整，各种砼板厚用料方案如下表：
（均能承受两层自重加一层施工荷重） 表1
砼楼板厚度
MF1219门架间距
60×80模板支承木枋间距/跨度
100×80牵杠木枋间距/跨度
120mm
1.0×2.4m
0.55/1.00m
1.00/1.20m

(四)、梁顶架支撑验算：
以b×h=400×700梁计算，其余截面的梁再复核调整。
1、 门式顶架验算：（门架间距900）
1） 荷载计算：
a、 楼板传来和梁模板重：1.2×(0.3×0.65+0.7×0.4)=0.35KN/m
b、 楼板传来及梁新浇砼重:1.2×(0.12×0.65+0.4×0.70)×24=6.28 KN/m
c、 钢筋重: 1.2×(1.1×0.12×0.65+1.5×0.4×0.7)=0.355KN/m
d、 振捣砼荷载:0.20×2=0.4 KN/m
从以上得:强度计算:q1=0.35+6.28+0.355+0.4=7.39 KN/m
若按两层自重加一层振捣荷重q1=2×(0.35+6.28+0.355)+0.4=14.37kN/m
挠度计算:q2=0.35+6.28+0.355=6.99 KN/m
2)门架稳定性验算:
a、 门架荷载:N=14.47×0.9=13.02KN
N<Nω=32.13(KN)(见前页楼板门架验算)
N<Nd=42.7(KN) (安全)
3、支承梁的搁栅计算：木枋bh=100×80间距400mm跨度l=1220
a、荷载计算：（跨中集中荷载）
强度计算：P1=7.39×0.4=2.96KN
挠度计算: P2=6.99×0.4=2.80KN
b、搁栅验算：
弯曲强度：

剪切强度：

挠度：

（安全）
4、支承梁搁栅的牵杠计算：木枋：bh=100×80：l=900
强度计算集中荷载
挠度计算集中荷载
弯曲强度：
情况1：
P P P P P
0.05 0.4 0.4 0.05 0.25 0.4 0.25
剪力强度： 情况1 情况2
情况1：Vmax=1.5P1=1.5×1.48=2.22KN=2220N

挠度：
情况2：

h<750mm 梁侧板可不用验算。
按上述计处结果及再复核调整，各种截面梁用料方案如下表
（门式支架按支承两层自重一层施工荷载计算）

表2
梁截面bh(mm)
MF1219门式架间距(mm)
bh=100×80木枋支承梁搁栅间距/跨度(mm)
bh=100×80木枋牵杠跨度(mm)
梁侧支撑
200×550及以下
950
450/1220
950
双侧单层斜撑间距450
200×600~250×700

900
400/1220
900
双侧双层斜撑间距400
250×750~300×850

750
350/1220
750
双侧双层斜撑间距350，梁高中部两侧加100×80木压枋，并每隔1米用4条#10元线扭股设一度横拉
