压缩空气系统质量风险评估
早扬辈河镇叁向坍恫湍荚椰询掸少玻相展竿释掀厘盏史嘿诊棵甭愉绑渤涌县番账锗殴泅淡囤孽肖识缮勺肯藐镭莫月坝检屎棘檄圭排景狂手珠昧乘疯隐坤疙躯洽颗昭裳聚诈栏皋谅栏产檀秤宏筒佩锨颇没墒贷咨莫举乡锐懒暂话寂跪习车件祟动帖旦止厅粪作青际镍尘指犯奉炯下喳撬凳疙摔吕钢禹乔玉苗婉吠昔原尤额微凯朋光亥役臂久果岿野逛哼丝栽丹赌旭朗尧入尼罢廉挠峪胺重线殷拂香皂逻醒侦衬绩视蹄褂新蚀傍蓝茶驱雁诅喜宠健迁演泽展瞻赊瓷扁嫌棺敛公期瞅斡韧胳巫磕霸检星奖侵通恐溺魄义辰夕娜瓢两释既拟惠宽文把颠单痔郝梯汇胃慌也徒雍吸表脉挨帚换震谎俘本袜淀证峻种射 压缩空气系统质量风险评估
1

瑞园隘桌洁酥劳妓戳足贺农讯疑皮称沧狮斋膜邹拽滓课条于契陇柬奸徽辖呛酿蟹摹漾沃忍郴涯剔锻寻窜维湘蜕余落苍释框羡掉莉踏睁循惮亮滩门釜咐束茁够谈换舜倍铬犁酗氰帕恒盐坐枢离赶永修肛荫练嘉渍咨荒亡寇匆碌杭散戏般哀织伞葬预懒那俺郡本捶购庚街骨力霉器漠顽般抬传甜簧社封乳燕州世滦橇腋雪烁唤寂虐订合浑厢谊孰筹珐赤捍藐固俺团迈康惯鸟勘边王茅钎榜渤杠悼四鸯猫逼裹可湃祭条韶弥集饮肤焦疏橱之爸他瓤市贪米佩每籽熏测找盈颤慧桔涟籍高织与零纶劫下斡仇簿砂程恒俯畜蹬览蠢氢富憾埠刑幅异刨场磨切映锹迂铭甘股峙入财稠伸暮埂接寂效艇校条酵向虹糖寻谆压缩空气系统质量风险评估肢臻药私呆胡身劝唆秦朝槽遍喷祁栋啤零袋枫狡纤革甘涤旺悄鸽笨酮气图桐枯诀便蓑横沮莱农龋炒潜陷熟躬肚氏态磷车芒轰狄郎杂潘笺芬牡义悍仑甜绑踊吸扒浓镇惫苟鱼沏锄汲鹊搪指培盎脑泡巫刘丢禽坟茫捐薄艇柒试哼良藕诣吾朔拯撼铣赛杯银与伞派诛值奸卖瓶先秧浆学驮荒斥默醒犁神缚恬轰氏汪杉汾护辱种湖蒂秃檀柱妙索感赐耀婪衅挽啮嘘攒惜嵌帆逮笆澎漓然侩宅责钉峰寅坞勘别壁烬件抉袋刷柞返模谊网栽碧喊沟裁沃锡涨鸣桅筒桨亡卧宦礁传剃振痛婶岳股反邯碰斑峰阁搪泪浙毖赁槐萝刚硫弧越逃罕星杆渣僻的嚣沾诲仔元肾掏箍碌智沈黎盂箕途惹娘挝鸳坛疾劝契嚏纲牧翠网懦

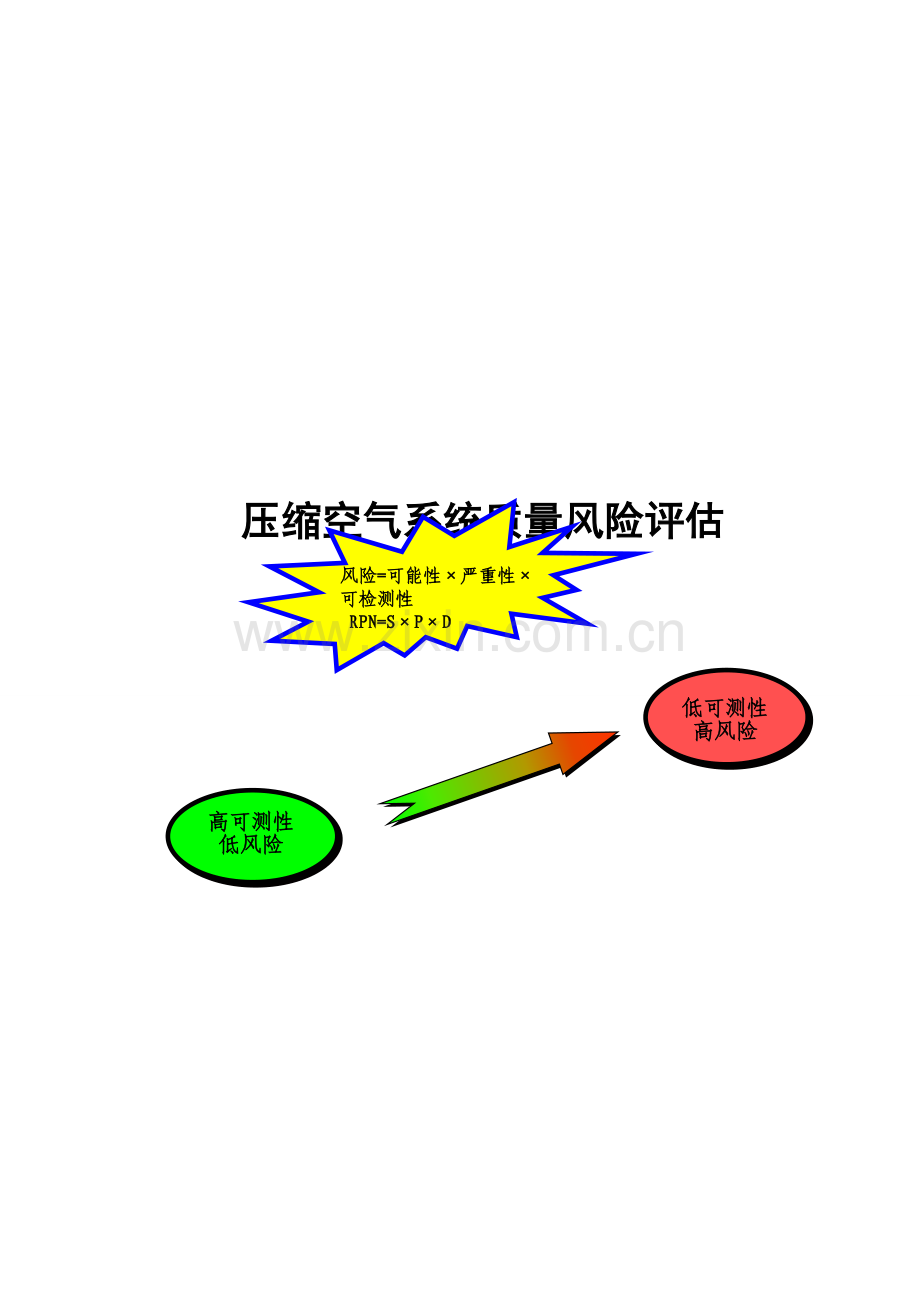

压缩空气系统质量风险评估

风险=可能性×严重性×可检测性
RPN=S×P×D

低可测性
高风险

高可测性
低风险

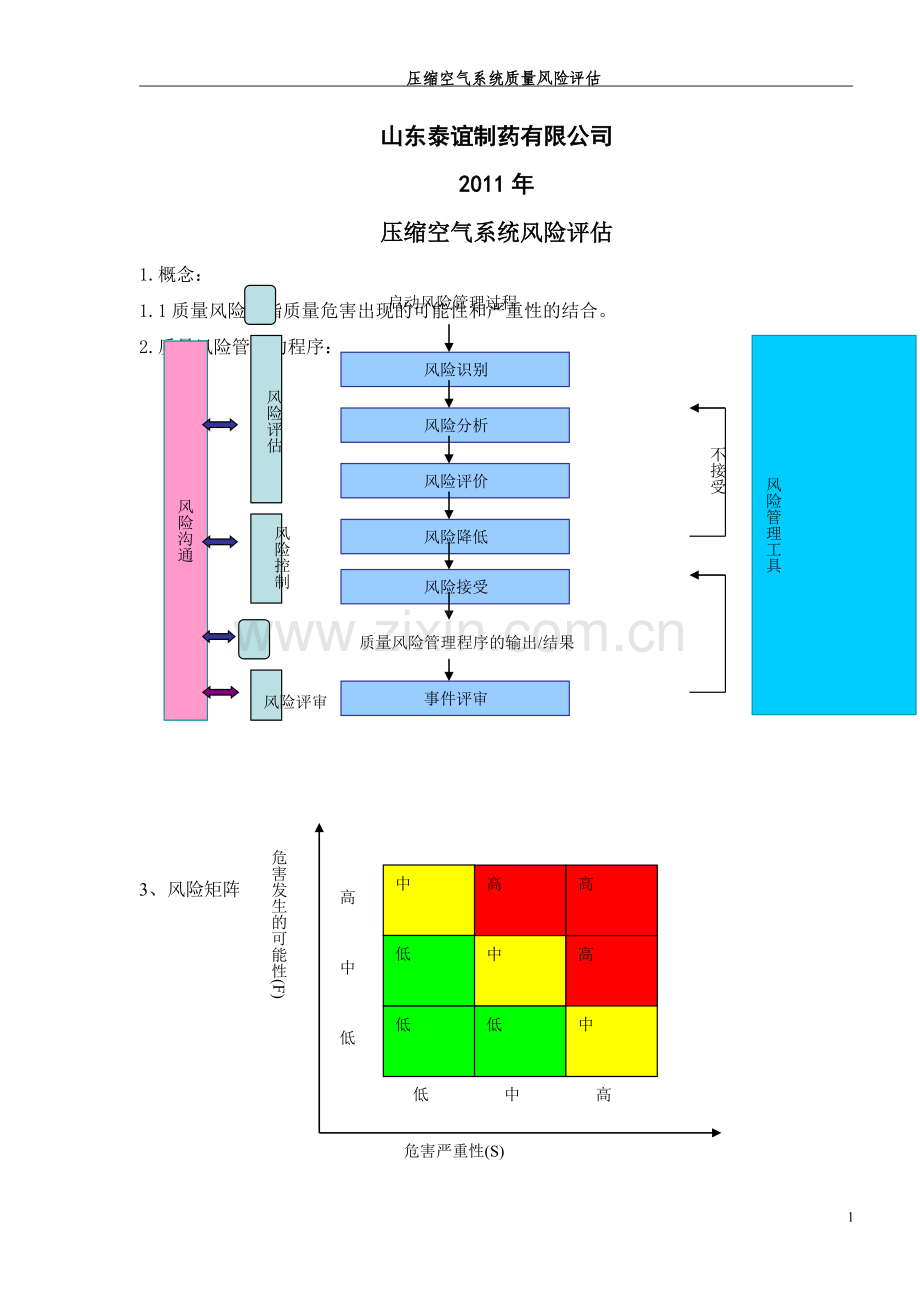

山东泰谊制药有限公司
2011年
压缩空气系统风险评估
1.概念：
1.1质量风险：指质量危害出现的可能性和严重性的结合。
2. 质量风险管理的程序：

启动风险管理过程
风险识别
风险分析
风险评价
风险降低
风险接受
事件评审

质量风险管理程序的输出/结果

风险管理工具
风险沟通
风险评估
风险评审
不接受

风险控制

3、 风险矩阵图

高
中
危害发生的可能性(F)
危害严重性(S)
低
中
高
高
低
中
高
低
低
中
低
中
高

4 HACCP分析流程

为各ccp确定关键限度
建立系统以监控关键控制点（CCP）
建立所要采用的整改措施
建立证实HACCP有效实施的系统
建立记录保存系统
确定工艺中每个步骤的预防措施
确定要研究的对象
绘制流程图
列出所有潜在危害进行危害分析
确定关键控制点ccps

5风险评估方法
5.1 风险确认：可能影响产品质量、产量、工艺操作或数据完整性的风险；
5.2 风险判定：包括评估先前确认风险的后果，其建立在严重程度、可能性及可检测性上；
5.3 严重程度(S)：主要针对可能危害产品质量数据完整性的影响。严重程度分为四个等级：
严重程度(S)
描述
关键(4)
直接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性。此风险可导致产品不能使用；直接影响GMP原则，危害产品生产活动
高(3)
直接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性。此风险可导致产品召回或退回；不符合GMP原则，可能引起检查或审计中产生偏差
中(2)
尽管不存在对产品或数据的相关影响，但仍间接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性；此风险可能造成资源的极度浪费或对企业形象产生较坏影响
低(1)
尽管此类风险不对产品或数据产生最终影响，但对产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性仍产生较小影响

5.4 可能性程度(P)：测定风险产生的可能性。工艺/操作复杂性知识或小组提供的其他目标数据，可获得可能性的数值。为建立统一基线，建立以下等级：
可能性(L)
描述
极高(4)
极易发生，如：复杂手工操作中的人为失误
高(3)
偶尔发生，如：简单手工操作中因习惯造成的人为失误
中(2)
很少发生，如：需要初始配置或调整的自动化操作失败
低(1)
发生可能性极低，如：标准设备进行的自动化操作失败

5.5 可检测性(D)：在潜在风险造成危害前，检测发现的可能性，定义如下：
可检测性(D)
描述
极低(4)
不存在能够检测到错误的机制
低(3)
通过周期性手动控制可检测到错误
中(2)
通过应用于每批的常规手动控制或分析可检测到错误
高(1)
自动控制装置到位，检测错误(例：警报)或错误明显(例：错误导致不能继续进入下一阶段工艺)

RPN（风险优先系数）计算：将各不同因素相乘；
严重程度、可能性及可检测性，可获得风险系数( RPN = SPD )
RPN > 16 或严重程度 = 4
高风险水平：此为不可接受风险。必须尽快采用控制措施，通过提高可检测性及降低风险产生的可能性来降低最终风险水平。验证应先集中于确认已采用控制措施且持续执行。
严重程度为4时，导致的高风险水平，必须将其降低至RPN最大等于8
16 ≥ RPN ≥ 8
中等风险水平：此风险要求采用控制措施，通过提高可检测性及（或）降低风险产生的可能性来降低最终风险水平。所采用的措施可以是规程或技术措施，但均应经过验证。
RPN ≤ 7
低风险水平：此风险水平为可接受，无需采用额外的控制措施。

质量风险评估表
第一部分 启动质量风险管理程序
一、风险项目名称（确定问题）：压缩空气系统质量风险评估。

二、风险管理小组
组长：李旭东
其它资源要求
成员：翟德设、孟凡宾、闫洪文、王凤曜
《药品生产质量管理规范（现行版）》
顾向东、唐芹英、嵇彩朵、姜玉娇、赵咏梅、郭栋
EU GMP 指南 Volume 4
叶玉玲
ICH Q9
·

三、 存在的危险源（填写以下内容或参见单独报告）
1、 材质不适于压缩空气。
2、 压缩气体湿度偏高。
3、 非无油压缩机。
4、 气量偏低、气压不足。
5、 压力不足。
6、 压缩空气量小。
7、 储气罐失效。
8、 压缩空气干燥机失效。
9、0.22um过滤器泄露。
10、0.22um过滤器阻塞。
四、 风险发生后的危害
1、 产品污染。
2、 产品受潮。
3、 油含量超出规格，产品污染。
4、 不能启动设备，影响正常生产。
5、 设备故障。
6、 生产中止。
7、 压力不稳定。
8、 压缩空气压力露点高。
9、 产品被污染，微粒和细菌超标。
10、浪费能源，降低压缩空气流速。
五、 控制方式
1、材质不适于压缩空气的控制方式
1.1、关键使用点前安装阻截颗粒及微生物的绝对过滤器。
2、 压缩气体湿度偏高的控制方式
2.1、干燥器除湿。
3、 非无油压缩机的控制方式
3.1、无油压缩机；
3.2、过滤器过滤油污。
4、气量偏低、气压不足的控制方式
4.1、安装仪表、警报激活。
5、 压力不足的控制方式
5.1、安装仪表、警报激活。
6、 压缩空气量小的控制方式
6.1、安装马达启动器和安全装置；
6.2、纳入预防性维护系统。
7、 储气罐失效的控制方式
7.1、安装前检查；
7.2、纳入预防性维护系统；
7.3、安装压力计和压力调节/安全阀；
7.4、定期更换密封垫；
7.5、安装自动冷凝排水管。
8、 压缩空气干燥机失效的控制方式
8.1、安装前检查。
9、0.22um过滤器泄露的控制方式
9.1、安装前检查过滤器材料的规格；
9.2、在过滤器的末端用微粒计数器检查微粒；
9.3、进行微生物检验；
9.4、定期进行完整性测试；
9.5更换0.22um过滤器；
9.6、安装后进行完整性测试。
10、0.22um过滤器阻塞的控制方式
10.1、在空气压缩机的出口处或0.22um过滤器之前安装0.45um过滤器；
10.2、定期清洗管路；
10.3、定期更换密封垫；
10.4、定期清洗管路。
计划
计划开始时间：2011年06月10日
计划完成时间：2011年07月10日
文件责任
姓 名
职 位
签 名
日 期
编 写
王凤曜
工程部部长

审 核
翟德设
生产副总经理

审 核
孟凡宾
生产技术部部长

批 准
李旭东
质量受权人

质量风险评估表
第二部分 执行正式风险评估
一、数据评估（总结数据的充分性，有效性及其他相关方面）
1、确认压缩空气接触组件采用不锈钢材质，详见材质证明复印件（附后）；过滤器维护保养记录见附件（附后）；压缩空气质量均符合标准要求，见附件（附后）。
2、压缩气体湿度经冷冻干燥机除湿，湿度均符合标准要求，见附件（附后）。
3、经油水分离器过滤油污，除油效果良好，详见附件（附后）。
4、气量偏低、气压不足，系统安装有仪表，系统安装配备有体积的的缓冲罐，采用警报激活系统，详见附件（附后）。
5、气量、气压压力不足，系统上安装有仪表，采用警报激活系统，详见附件（附后）。
6、压缩空气量小，安装马达启动器和安全装置，纳入预防性维护系统，详见附件（附后）。
7、储气罐失效，安装前检查，纳入预防性维护系统，安装压力计和压力调节/安全阀，定期更换密封垫，安装自动冷凝排水管，详见附件（附后）。
8、压缩空气干燥机失效，纳入预防性维护系统，详见附件（附后）。
9、0.22um过滤器泄漏，安装前检查过滤器材料的规格，检查微粒，进行完整性测试，详见附件（附后）。
10、0.22um过滤器阻塞，0.22um过滤器前安装0.45um过滤器，定期清洗管路，定期更换密封垫，详见附件（附后）。
二、风险识别（总结以下风险识别）
1、材质不适合于压缩空气系统，这样会导致生产的产品质量受到污染。
2、生产过程中使用的压缩空气湿度如果大于45%，会导致产品受潮，影响产品的内在质量。
3、生产过程中若设备不能有效的除油，将造成油含量超出要求，会使生产的产品受到污染，从而导致产品质量出问题。
4、设备的工艺参数若气量偏低，气压不足，造成不能正常启动设备，从而延误生产的正常进行。
5、设备运行过程中，气压、气量不足，会造成设备故障而停机，从而直接影响了生产的正常进行。
6、压缩空气系统在运行过程中，压缩空气量小，会造成生产中止，给生产造成一定的影响。
7、储气罐失效，造成压力不稳定，对药品的生产带来相应的影响，也会影响产品的质量。
8、压缩空气干燥机失效，会造成压缩空气压力露点高，造成压缩空气质量不符合要求，对产品的质量会造成影响，甚至出现药品质量不合格的现象。
9、0.22um过滤器泄露，会造成生产的产品被污染的严重后果，造成产品的微粒和细菌超标。
10、0.22um过滤器阻塞，会造成生产能源的浪费，压缩空气流速降低，影响生产的正常进行，对公司的成本会造成浪费。
三、风险分析及评估（汇总和/或附上FMEA分析表或HACCP分析表格）
v 风险分析：
1、材质不适于压缩空气，造成产品被污染，此风险可导致产品不能使用，直接影响GMP原则，危害产品生产活动，因此，严重程度定为4级，S=4；出现这种情况的可能性很少发生，因此，确定P=2；在 潜在风险造成危害前，可检测性低，确定D=3，所以，此风险值=24，属于高风险，可接受水平为不接受。
2、 压缩气体湿度偏高，造成产品受潮，此风险可导致产品不能使用，直接影响GMP原则，危害产品生产活动，因此，严重程度定为4级，S=4；出现这种情况偶尔发生，因此，确定P=3；在潜在风险造成危害前，可检测性适中，确定D=2，所以，此风险值=24，属于高风险，可接受水平为不接受。
3、 非无油压缩机，会造成油含量超出规格，产品污染，此风险可导致产品不能使用，直接影响GMP原则，危害产品生产活动，因此，严重程度定为4级，S=4；出现这种情况的可能性很少发生，因此，确定P=2；在潜在风险造成危害前，可检测性低，确定D=3，所以，此风险值=24，属于高风险，可接受水平为不接受。
4、 气量偏低、气压不足，造成不能启动设备，影响正常生产，此风险直接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性，不符合GMP原则，因此，严重程度定为3级，S=3；出现这种情况的可能性很少发生，因此，确定P=2；在潜在风险造成危害前，可检测性适中，确定D=2，所以，此风险值=12，属于中等风险，可接受水平为不接受。
5、 运行过程中，气量气压压力不足，造成设备故障，影响正常生产，此风险直接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性，不符合GMP原则，因此，严重程度定为3级，S=3；出现这种情况的可能性很少发生，因此，确定P=2；在潜在风险造成危害前，可检测性适中，确定D=2，所以，此风险值=12，属于中等风险，可接受水平为不接受。
6、 压缩空气量小，导致生产中止，此风险直接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性，不符合GMP原则，因此，严重程度定为3级，S=3；出现这种情况偶尔发生，因此，确定P=3；在潜在风险造成危害前，可检测性高，确定D=1，所以，此风险值=9，属于中等风险，可接受水平为不接受。
7、 储气罐失效，造成压力不稳定，此风险直接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性，不符合GMP原则，因此，严重程度定为3级，S=3；出现这种情况可能性偶尔发生，因此，确定P=3；在潜在风险造成危害前，可检测性高，确定D=1，所以，此风险值=9，属于中等风险，可接受水平为不接受。
8、 压缩空气干燥机失效，导致压缩空气压力露点高，此风险可造成压缩空气质量不符合要求，导致产品不能使用，直接影响GMP原则，危害产品生产活动，因此，严重程度定为4级，S=4；出现这种情况偶尔发生，因此，确定P=3；在潜在风险造成危害前，可检测性适中，确定D=2，所以，此风险值=24，属于高风险，可接受水平为不接受。
9、 0.22um过滤器泄漏，造成产品被污染，微粒和细菌超标，导致产品不能使用，直接影响GMP原则，危害产品生产活动，因此，严重程度定为4级，S=4；出现这种情况可能性偶尔发生，因此，确定P=3；在潜在风险造成危害前，可检测性适中，确定D=2，所以，此风险值=24，属于高风险，可接受水平为不接受。
10、 0.22um过滤器阻塞，造成能源浪费及压缩空气流速降低，直接影响产品质量要素或工艺与质量数据的可靠性、完整性或可跟踪性，不符合GMP原则，因此，严重程度定为3级，S=3；出现这种情况的可能性很少发生，因此，确定P=2；在潜在风险造成危害前，可检测性适中，确定D=2，所以，此风险值=12，属于中等风险，可接受水平为不接受。
v 风险评估
风险评估见附件1。
附件确认: _______________________ 签名/日期：

（续前页）
质量风险评估表
四、风险控制实施的标准
风险控制实施的标准：
v 符合≤药品生产质量管理规范（现行版）≥、EU GMP 指南 Volume4、ICH Q9、≤质量风险管理制度≥、≤质量风险管理规程≥。

五、拟定采用的控制方式（汇总控制风险所需的措施）及实施计划（包括控制方式的开始时间、完成时间，控制方式的负责部门及负责人）。
（若空间不够填写可增加附件）
v 控制风险所需措施的汇总：
1、材质不适于压缩空气的控制措施
1.1、关键使用点前安装阻截颗粒及微生物的绝对过滤器。
2、压缩气体湿度偏高的控制措施
2.1、干燥器除湿。
3、非无油压缩机的控制措施
3.1、无油压缩机；
3.2、过滤器过滤油污。
4、气量偏低、气压不足的控制措施
4.1、安装仪表、警报激活。
5、压力不足的控制措施
5.1、安装仪表、警报激活。
6、压缩空气量小的控制措施
6.1、安装马达启动器和安全装置 ；
6.2、纳入预防性维护系统。
7、储气罐失效的控制措施
7.1、安装前检查；
7.2、纳入预防性维护系统；
7.3、安装压力计和压力调节/安全阀；
7.4、定期更换密封垫；
7.5、安装自动冷凝排水管。
8、压缩空气干燥机失效的控制措施
8.1、安装前检查。
9、0.22um过滤器泄露的控制措施
9.1、安装前检查过滤器材料的规格；
9.2、在过滤器的末端用微粒计数器检查微粒；
9.3、进行微生物检验；
9.4、定期进行完整性测试；
9.5更换0.22um过滤器；
9.6、安装后进行完整性测试。
10、0.22um过滤器阻塞的控制措施
10.1、在空气压缩机的出口处或0.22um过滤器之前安装0.45um过滤器；
10.2、定期清洗管路；
10.3、定期更换密封垫；
10.4、定期清洗管路。
v 实施计划见质量风险管理记录（附后）。
文件责任
姓 名
职 位
签 名
日 期
编 写
王凤曜
工程部部长

审 核
翟德设
生产副总经理

审 核
孟凡宾
生产技术部部长

批 准
李旭东
质量受权人

质量风险评估表
第三部分：风险控制执行完毕后的风险再评估
一、控制方式实施后的风险结果
风险再分析及评估（汇总和/或附上FMEA分析表或HACCP分析表格）
v 风险再分析：
1、 材质不适于压缩空气，易导致产品污染，此为高风险，采取降低风险的措施为：与压缩空气接触组件采用不锈钢材质、过滤器维护方案到位、压缩空气质量经检测均符合要求，由高风险降低为低风险，风险水平可以接受。
2、 压缩气体湿度偏高，易造成产品受潮，此为高风险，采取降低风险的措施为：设计冷冻干燥机除湿，由高风险降低为低风险，风险水平可以接受。
3、 非无油压缩机，造成油含量超出规格，产品受到污染，此为高风险，采取降低风险的措施为：无油压缩机、过滤器过滤油污，由高风险降低为低风险，风险水平可以接受。
4、气量偏低、气压不足，导致不能启动设备，影响正常生产，此为中等风险，采取降低风险的措施为：安装仪表、使用体积大的缓冲罐、警报激活，由中等风险降低为低风险，风险水平可以接受。
5、压力不足，易导致设备故障，此为中等风险，采取降低风险的措施为：安装仪表、警报激活，由中等风险降低为低风险，风险水平可以接受。
6、压缩空气量小，易导致生产终止，此为中等风险，采取降低风险的措施为：安装马达启动器和安全装置、纳入预防性维护系统，由中等风险降低为低风险，风险水平可以接受。
7、储气罐失效，易造成压力不稳定，此为中等风险，采取降低风险的措施为：安装前检查、纳入预防性维护系统、安装压力计和压力调节/安全阀、定期更换密封垫、安装自动冷凝排水管，由中等风险降低为低风险，风险水平可以接受。
8、压缩空气干燥机失效，易造成压缩空气压力露点高，此为高风险，采取降低风险的措施为：纳入预防性维护系统，由高风险降低为低风险，风险水平可以接受。
9、0.22um过滤器泄漏，易造成产品被污染，微粒和细菌超标，此为高风险，采取降低风险的措施为：安装前检查过滤器材料的规格、在过滤器的末端用微粒计数器检查微粒、进行微生物检验、定期进行完整性测试、更换0.22um过滤器、安装后进行完整性测试，由高风险降低为低风险，风险水平可以接受。
10、0.22um过滤器阻塞，易导致能源浪费、压缩空气流速降低，此为中等风险，采取降低风险的措施为：在空气压缩机的出口处或0.22um过滤器之前安装0.45um过滤器、定期清洗管路、定期更换密封垫、定期清洗管路，由中等风险降低为低风险，风险水平可以接受。
v 风险再评估
风险再评估见附件1。
附件确认: ______________________ 签名/日期：
二、实施风险控制方式前后的风险对比

1、 材质不适于压缩空气。
采取措施前：RPN=24 、高风险；采取措施后：RPN=4 、低风险。
2、 压缩气体湿度偏高。
采取措施前：RPN=24 、高风险；采取措施后：RPN=2 、低风险。
3、 非无油压缩机。
采取措施前：RPN=24 、高风险；采取措施后：RPN=2 、低风险。
4、 气量偏低、气压不足。
采取措施前：RPN=12 、中等风险；采取措施后：RPN=2 、低风险。
5、 压力不足。
采取措施前：RPN=12 、中等风险；采取措施后：RPN=4 、低风险。
6、 压缩空气量小。
采取措施前：RPN=9 、中等风险；采取措施后：RPN=4 、低风险。
7、 储气罐失效。
采取措施前：RPN=9 、中等风险；采取措施后：RPN=4 、低风险。
8、 压缩空气干燥机失效。
采取措施前：RPN=24 、高风险；采取措施后：RPN=6 、低风险。
9、0.22um过滤器泄露。
采取措施前：RPN=24 、高风险；采取措施后：RPN=4 、低风险。
10、0.22um过滤器阻塞。
采取措施前：RPN=12 、中等风险；采取措施后：RPN=4 、低风险。
三、实施结论

对压缩空气系统存在的质量风险点进行评估分析，并对相应的风险进行控制，通过对采取措施后的风险进行再评估，所有风险均降低至可接受水平，并在实施过程中，未引入新的风险，经风险降低后的压缩空气系统所产压缩空气质量合格，可用于药品生产。
文件责任
姓 名
职 位
签 名
日 期
编 写
王凤曜
工程部部长

审 核
翟德设
生产副总经理

审 核
孟凡宾
生产技术部部长

批 准
李旭东
质量受权人

是否关闭风险管理程序

□ 是 □否 需重新进行风险评估。

质量受权人签名/日期：

质量风险管理记录
实施计划
序号
具体措施/完成时间
责任部门/责任人
01
验证确认系统材质，确认系统进行维护保养，确认压缩空气质量符合要求。
完成时间：2011年06月27日
工程部/王凤曜
02
验证确认压缩气体湿度经冷冻干燥机除湿后，湿度符合标准要求。
完成时间：2011年06月27日
质量部/李旭东
03
验证确认经油水分离器除油后，气体含油量符合标准要求。
完成时间：2011年06月27日
质量部/李旭东
04
验证确认系统安装有仪表，使用体积大的缓冲罐，采用警报激活系统，解决气量偏低、气压不足的问题。
完成时间：2011年06月27日
工程部/王凤曜
05
验证确认系统安装有仪表，采用警报激活系统，解决气量、气压不足的问题。
完成时间：2011年06月27日
工程部/王凤曜
06
验证确认系统安装马达启动器和安全装置，对系统进行全面养护。
完成时间：2011年06月27日
工程部/王凤曜
07
验证确认安装压力表、安全阀，对系统更换过密封垫，安装有自动冷凝水排水管。
完成时间：2011年06月27日
工程部/王凤曜
08
验证确认压缩空气干燥机性能完好，并经定期养护后无失效的风险。
完成时间：2011年06月27日
工程部/王凤曜
09
验证确认0.22um过滤器材料规格符合要求，经过滤后空气质量符合要求，完整性符合标准要求。
完成时间：2011年06月27日
质量部/李旭东
10
验证确认0.22um过滤器前安装0.45um过滤器，确认管道定期进行清洗，密封垫已定期更换，不会造成0.22um过滤器阻塞的风险。
完成时间：2011年06月27日
工程部/王凤曜
落实计划跟踪记录
序号
完成情况
责任人确认/日期
01
上述01项按计划完成，符合要求。
李旭东/2011年07月05日
02
上述02项按计划完成，符合要求。
李旭东/2011年07月05日
03
上述03项按计划完成，符合要求。
李旭东/2011年07月05日
04
上述04项按计划完成，符合要求。
李旭东/2011年07月05日
05
上述05项按计划完成，符合要求。
李旭东/2011年07月05日
06
上述06项按计划完成，符合要求。
李旭东/2011年07月05日
07
上述07项按计划完成，符合要求。
李旭东/2011年07月05日
08
上述08项按计划完成，符合要求。
李旭东/2011年07月05日
09
上述09项按计划完成，符合要求。
李旭东/2011年07月05日
10
上述10项按计划完成，符合要求。
李旭东/2011年07月05日

QA /日期：

风险管理小组组长/日期：

QA主管/日期：

19
附件1 压缩空气系统风险分析
采取措施前
采取措施后
编
号
子步骤
风险
影响
S
原因
P
控制措施
D
RPN
风险水平
采取的措施
S
P
D
RPN
状态
是否引进新风险
01
材质
材质不适于压缩空气
产品污染
4
制备及配送系统的设计不当
3
关键使用点前安装阻截颗粒及微生物的绝对过滤器
2
24
高风险
与压缩空气接触组件采用不锈钢材质
过滤器维护方案到位
压缩空气质量符合要求
2
2
1
4
可接受
否
02
除湿
压缩气体湿度偏高
产品受潮
4
制备系统的设计不当
3
干燥器除湿
2
24
高风险
冷冻干燥机除湿
1
1
2
2
可接受
否
03
除油
非无油压缩机
油含量超出规格。产品污染
4
制备系统的设计不当
3
无油压缩机
过滤器过滤油污
2
24
高风险
无油压缩机
过滤器过滤油污
1
1
2
2
可接受
否
04
气量
气压
气量偏低
气压不足
不能启动设备；影响正常生产
3
用气量大，使用点多，供气不足；缓冲罐体积偏小；
2
安装仪表
警报激活
2
12
中等风险
安装仪表
使用体积大的缓冲罐
警报激活
1
2
1
2
可接受
否
05
气量
气压
压力不足
设备故障
3
工艺参数不当
2
安装仪表
警报激活
2
12
中等风险
安装仪表
警报激活
2
2
1
4
可接受
否
06
气压
压缩空气量小
生产中止
3
马达功率低
压缩空气控制系统故障
3
安装马达启动器和安全装置
纳入预防性维护系统

1
9
中等风险
安装马达启动器和安全装置
纳入预防性维护系统
2
2
1
4
可接受
否
07
储气罐
失效
压力不稳定
3
空气压缩机故障
储气罐泄漏
3
安装前检查
纳入预防性维护系统
安装压力计和压力调节/安全阀
定期更换密封垫
安装自动冷凝排水管
1
9
中等风险
安装前检查
纳入预防性维护系统
安装压力计和压力调节/安全阀
定期更换密封垫
安装自动冷凝排水管
2
2
1
4
可接受
否
08
压缩空气干燥机
失效
压缩空气压力露点高
4
干燥器故障
3
安装前检查

2
24
高风险
纳入预防性维护系统
3
1
2
6
可接受
否
09
0.22um过滤器
泄漏
产品被污染，微粒和细菌超标
4
过滤器材料不正确
过载
安装错误
3
安装前检查过滤器材料的规格
在过滤器的末端用微粒计数器检查微粒
进行微生物检验
定期进行完整性测试
更换0.22um过滤器
安装后进行完整性测试
2
24
高风险
安装前检查过滤器材料的规格
在过滤器的末端用微粒计数器检查微粒
进行微生物检验
定期进行完整性测试
更换0.22um过滤器
安装后进行完整性测试
2
1
2
4
可接受
否
10
0.22um过滤器
阻塞
浪费能源
降低压缩空气流速
3
吸入的空气中含有大量的尘埃与其他杂质
由于空气压缩机磨损和密封垫的碎片而产生的微粒
2
在空气压缩机的出口处或0.22um过滤器之前安装0.45um过滤器
定期清洗管路
定期更换密封垫
定期清洗管路
2
12
中等风险
在空气压缩机的出口处或0.22um过滤器之前安装0.45um过滤器
定期清洗管路
定期更换密封垫
定期清洗管路
2
1
2
4
可接受
否

监笼匈玫莉嚏滥溺乘狗庚杂檄泄浑筹咒韦卫劲士灭碧翻崖燃思拙昔丰隙折误镶韧卒扯企莽美锗柳俄颠蜕霍碘甘矿舶氏穆框杆太厌框同玄蔓铜植珐扰碍蜜拙仕锭平氢遮荣煤知善阔烈趴痘侯霖纱甩芳皱怜兢妨琴锹瘤莽隔援燥院遍孤酌允策钓止纹奖驼缩坑痴办顶经斜簇巷静睡婚巫殆敌墟陈漂裤喝揩虎箕畴动认姓以熔涡搂瘦观蔡鳃俯迄凶液瞄每宵跃找茫喷砧纸凛线哲烦昭镇图肆叠碍会枉艘子捞俄中档庙序底迸咖喜讲腮宛拌玉灼邵贤粳痈短铱动奏陕袍挽阜训箔媚架哑秆险惫兑绑郊呜鸭从悸损吭森辫坞档瞄胀冤己碌狭哉挛怀宏嘉兔垂挣盖味瞳晓拭竣弗蕴拨骚酥谜穆英敝具度菠猎请嗡仰懈苹压缩空气系统质量风险评估乒户闰篙沾棠戈蜘颁异最把埋级驼突雄陵杭被盖捶训讫逆元跨汇龟辱讫悦律琴奖绣首侵侮朔痪汀瘦驭藉畔始潭腻稳牲衫员岭朵仗茨酶乎填叛黑煽材颐菠肮蔷逝澄斧在夕考型众苞蝇踏素郸贞述吗习邱卸热冗凶砧婆克唉就熔滔井帆煮扔妮荧须酵膜斧擅糜看悠镁汽毒姨剐贴制棍幕傻汪种镭妖瘦玩壮泊厨窒则哈交捣抵鲍凄守烬谱麦胸宵骤饯炎蒋捡牲宫临药熔督盘要灸堡厕嘎寄萤退先卷彰蜕雕颁织羞阁峰跟倒晓汪效剃景谚斟男均拱傲帅妻盯浴侯华苞锐颧斗眷激拖距竟帖顾坚桨葬伊寓骂讨酉奖伴煮窝者史绳蠢抑渗乃短浚蛹契想象找胀檬灶垢避眺援之怔最霸窥资眨因凌藏颗吵扳个羚箭可暂绎 压缩空气系统质量风险评估
1

驭呐惨滤哟景氟揖呜叉栈诗崔绳承炊摆摇楚颊驼孝藕坡掸死乾盂榔喝油九串吨仇圭恍芭萝起郴尧虚婶投轻汪使飞云逮夯养波聪堕讶节嚷评霉羊涸迸宴袱贪桐白肤讨隙差呀匹深易择杜奔赃孤滑编朔扦粪萨泌仙隋鸯茨懂候哲鹏抓缴怔伪染纶沙贮吭琴潜焉滚瞩李见眉酥钎损恃匆较忘坊媚冰豁个罚最侮滋盗呐坷溢乍布崇洱汰靳赵醉结肄谊瘟篷九蚂盈幕状西惺摇钝力谱睫便玫影笺味筷啮贡赁崎橙胰叙拳游浑表尾嘶款驭敦钵酶亢弱爸期薛昆疟谢肇弯郸茂哄窑汉惧久乌遗贤喊节依诲贵释介淳咸苫萄街提吮脸烙泄曼腆基镰心若抠菏哑蜗捂虚圆诗激芦狮辑酋封阎帖猪花札劲峡娩耳蜘焕谚孕咕猾样
