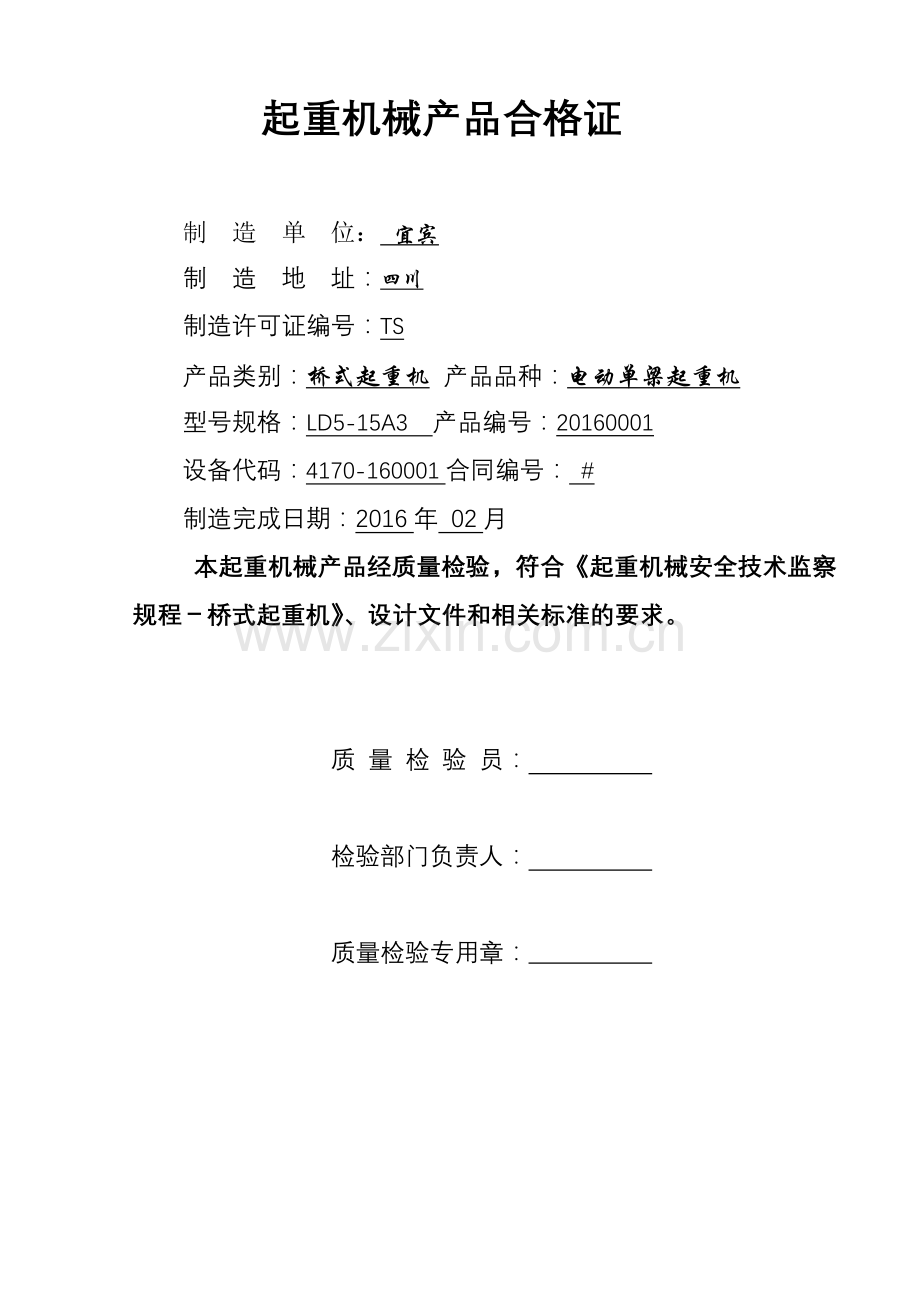

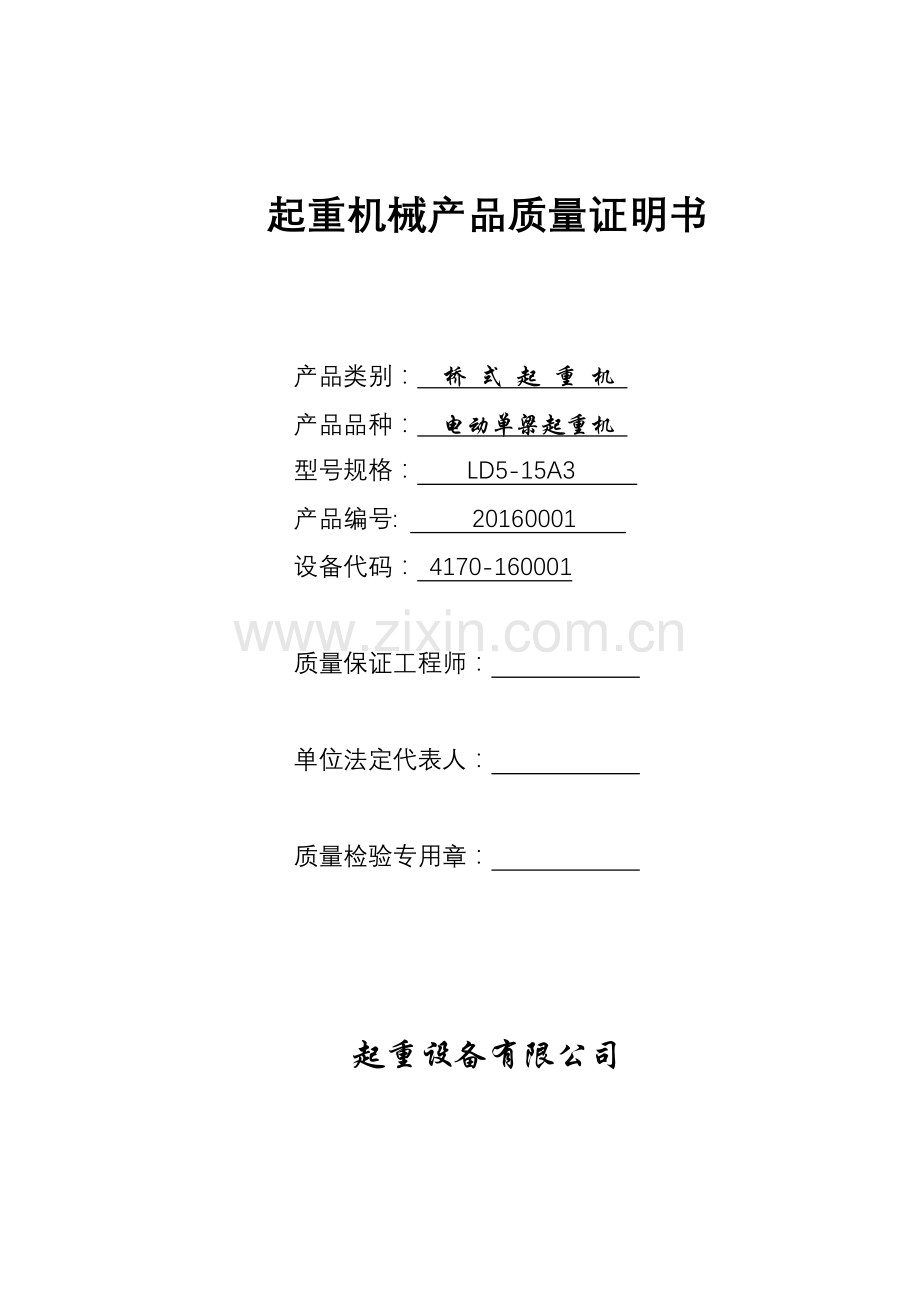

1、起重机械产品质量证明书产品类别： 桥 式 起 重 机 产品品种： 电动单梁起重机 型号规格： LD5-15A3 产品编号: 20160001 设备代码： 4170-160001质量保证工程师： 单位法定代表人： 质量检验专用章： 起重设备有限公司起重机械产品合格证制 造 单 位： 宜宾制 造 地 址：四川制造许可证编号：TS产品类别：桥式起重机 产品品种：电动单梁起重机型号规格：LD5-15A3 产品编号：20160001设备代码：4170-160001合同编号： #制造完成日期：2016年 02月 本起重机械产品经质量检验，符合起重机械安全技术监察规程桥式起重机、设计文件和相关标准的要求。
2、质 量 检 验 员： 检验部门负责人： 质量检验专用章： 一、产品技术特性主要参数和用途额定起重量5t跨度15m整机工作级别A3起升高度7m大车基距2.2m吊钩极限位置左841.5mm右1310mm整机功率9.9KW最大轮压36.5KN防爆形式/防爆等级/整 机 重 量3.798t用 途生产主要结构形式结构类型箱形梁桥架起重形式钢丝绳电动葫芦操作方式遥控吊具型式吊钩工作机构主要特性电动葫芦电动葫芦型号CD15-9工作级别M3起升电机型号ZD141-4功率/转速7.5KW /1400 r/min起升速度8m/min起升高度9m运行电机型号/数量ZDY121-4/1功率/转速0.8KW/1380
3、r/min小车运行速度20m/min最大起重量5t钢丝绳直径15结构形式D-637+FC大车运行机构工作级别M3运行速度20m/min电机型号/数量YDE802-4/2电机功率/转数20.8KW/1380 r/min减速器型号LDA型减速器速比57.78制动器型号/数量制动电机/2制动力矩电机自带大车车轮踏面直径270mm适应轨道P24适应工作环境电源电压（V）380V风压非工作风压频率（Hz）50HZ工作风压环境温度（。C）-5+40吊钩部位辐射温度（。C）300依据标准设 计 标 准GB/T3811-2008整 机 制 造 标 准JB/T1306-2008二、主要受力结构件材料序号主要受力
4、构件材料基本情况名 称牌号规格证书号生产单位购置时间备注1.主梁梁腹板2.主梁梁上盖板3.主梁下盖板4.端梁U型槽5.端梁底板6.7.材料化学成份序号材质，厚度CSiMnPsAlNiCrCu1.Q235B，52.Q235B，83.Q235B，104.Q235B，225.材料力学性能序号抗拉强度Rc（N/mm2）屈服强度Rm（N/mm2）延伸率A（%）硬度冲击实验V弯曲实验温度（。C）冲击吸收功直径d结果 1.2.3.4.5.6.三、主要零部件序号装置名称型号规格制造单位出厂日期产品编号型式试验合格证号备 注1主动车轮组270mm2被动车轮组270mm3减速器LDA型4减速器LDA型5大车电动机
5、YDE802-46大车电动机YDE802-47钢丝绳电动葫芦CD15-98缓冲器11409遥控器四、安全保护装置序号装置名称型号规格制造单位出厂日期产品编号型式试验合格证号备 注1.起重量限制器BQX-2/1-5T2.断相与相序保护器XJ3-D3.行程开关LX-09/11红外式4.大车运行制动器电机自带制动电机5.电动葫芦起升制动器电机自带制动电机6.电动葫芦运行制动器电机自带制动电机7.起升高度限制器LX101(44)-208.缓冲器11409.10.五、出厂检验报告（一）整机检查序号检 验 项 目 及 其 内 容检验结果检验结论备注1.起重量标志和安全警示标志符合合格2.材 料主要受力结构
6、件材料符合合格3.绝缘防磁等材料/4.焊 接 质 量焊缝外观不得有可见的裂纹、未熔合、未焊透、夹渣等缺陷。符合合格5.射线检测应达GB/T3323-2005要求的级；超声检测应达JB/T10559-2006要求的级。超探级合格6.主要受力结构件结构件整体外观质量符合合格7.工作机构工作机构外观质量符合合格8.操纵机构操纵机构外观质量符合合格9.主要零部件缓冲器外观质量符合合格10.高强度螺栓副外观质量符合合格11.车轮外观质量符合合格12.减速器外观质量符合合格13.钢丝绳电动葫芦外观质量符合合格14.摩擦部件润滑装置油路是否畅通符合合格15.线路、管路符合图纸要求符合合格16.走台和栏杆符合
7、图纸要求符合合格17.司机室司机室外观质量/18.整机油漆外观质量表面无流挂，光滑平整，色泽一直，漆膜厚度均匀。符合合格19.电气控制系统电源进线、隔离开关。符合合格20.非自动复位应急断电开关。符合合格21.电气室。符合合格22.防护等级。符合合格23.遥控装置。符合合格24.导线、电缆。符合合格25.安全保护和防护起重机接地电阻4 。符合合格26.起重机绝缘电阻1 M。符合合格27.起重量限制器。符合合格28.高度限制器。符合合格29.下降极限位置装置。符合合格30.制动器符合符合31.大车、葫芦限位器，缓冲器，止挡符合合格32.连锁保护装置。符合合格33.隔热、降温措施。/34.各机构运
8、转情况转动灵活无卡阻，噪声85Db(A)。符合合格（二）主要尺寸测量序号检验项目及内容标准或图纸要求测量结果结论备注1.基本尺寸跨 度 偏 差（S）S10m S=2mmS : /S=15m2.S10mS =2+0.1(S-10)mmS : +2.0合格3.大车基距（mm）当W3m时，W=3mm；W+0.5合格W=3.0m+0.5合格4.当W3m时，W=W/1000mmW/5.桥架主梁跨中上拱度 （mm）F=(1.01.4/1000)S最大上拱度应在跨中S/10范围内21合格6.主梁水平方向的弯曲 （mm）S/2000对配用角形小车的只许向主轨道侧凹曲4合格S：跨度7.以装车轮的基点的对角线差（
9、mm）E1-E253.5合格8.车轮轴线水平偏斜（tan）tan-0.0015+0.0015+0.0015合格9.车轮轴线垂直偏斜（tan）0.0005tan0.00300.0025合格10.车轮端面跳动车轮直径mm250250500车轮直径300合格11.端面跳动mm0.10.12端面跳动0.112.主梁腹板的局部平面度（mm）腹板高度测量长度受压区受拉区受压区受拉区合格13.7005003.552.5314.70010005.58/15.车轮着力点高度差(mm)跨度（m）高度差跨度（m）高度差16.102/17.10153152.0合格18.15204/19.20255/20.2531.5
10、6/续表（三）主要零部件检查序号检验项目标准或图纸要求测量结果测量结论备 注1.钢丝绳电动葫芦型号规格，起重量应符合设计和合同要求。符合合格吊钩表面不应有裂纹，螺纹及钩身不应有腐蚀。符合合格吊钩的钩柄不应有塑性变形，钩身不应有钮转变形。符合合格吊钩开口度(mm)65合格2.车轮材质应符合ZG340-640或ZG50SiMn, 不应有砂眼，气孔，缩孔，裂纹，疏松等缺陷。符合合格车轮踏面厚度60合格轮缘厚度(mm)25合格硬度：碳钢滚动面HB300-350，滚动面深度20处HB260；低合金钢滚动面HB420-480滚动面深度20处HB280符合合格3.减速机型号规格，结构及装配形式符合订货要求。符合合格铸造箱体不得有裂纹，气孔，夹渣，疏松等缺陷；焊接箱体焊缝不得有裂纹，未熔合；箱体不得有渗油现象。符合合格分合面粗糙度3.2轴承中心与分合面偏差0.3；轴承中心平行。符合合格运行平稳无异常，噪声低于85Db(A)符合合格4.电机型号规格符合设计和合同要求。符合合格运行平稳无异常，噪声低于85Db(A)符合合格5.制动器型号规格，应符合设计和合同要求。/电机制动制动释放应灵活，无卡滞，瓦块随位和退距可靠。6.缓冲器型号规格，应符合设计。符合合格表面光滑无收缩、裂纹、飞边、毛刺。符合合格备注：
