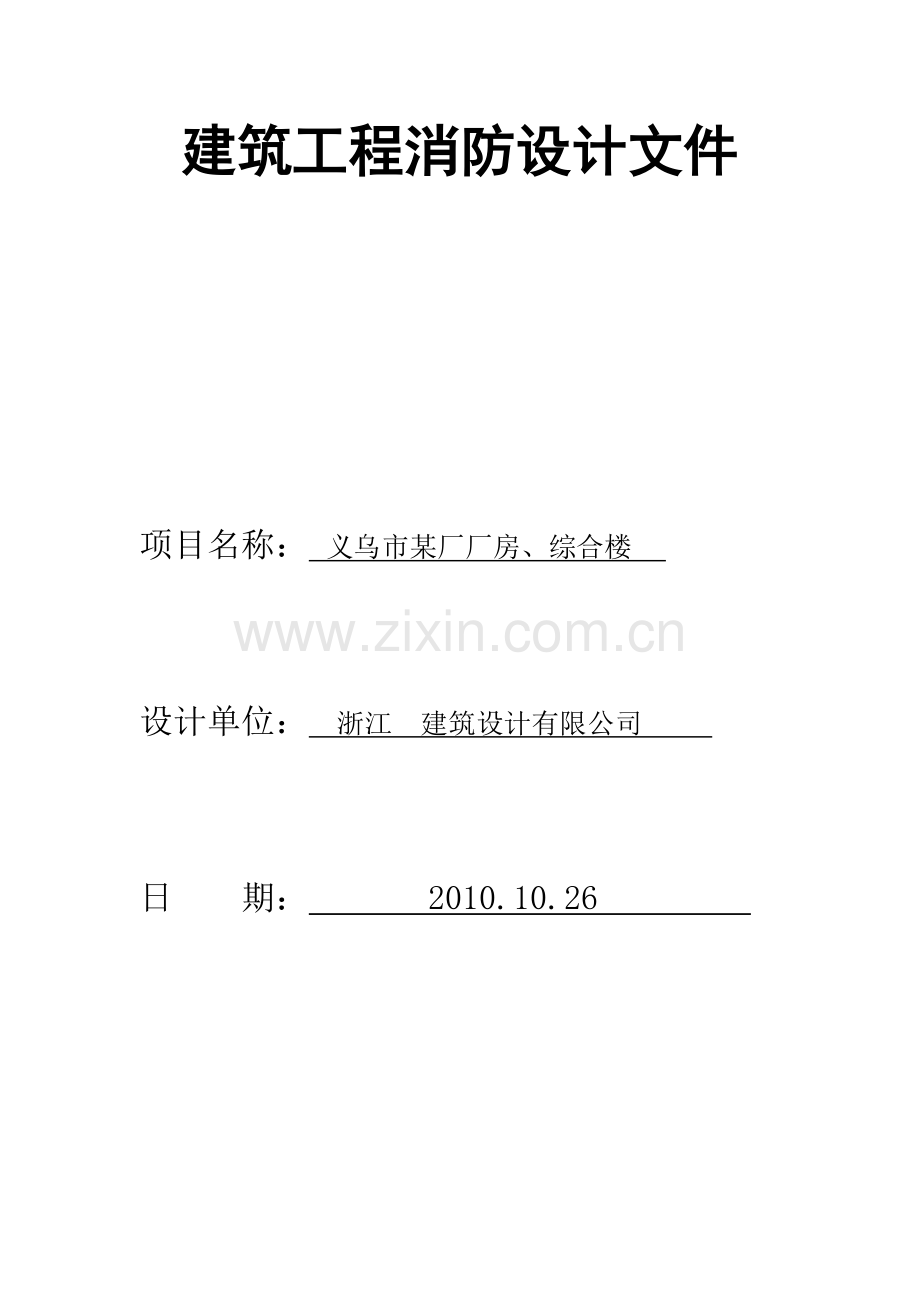

建筑工程消防设计文件

项目名称： 义乌市某厂厂房、综合楼

设计单位： 浙江 建筑设计有限公司

日 期： 2010.10.26

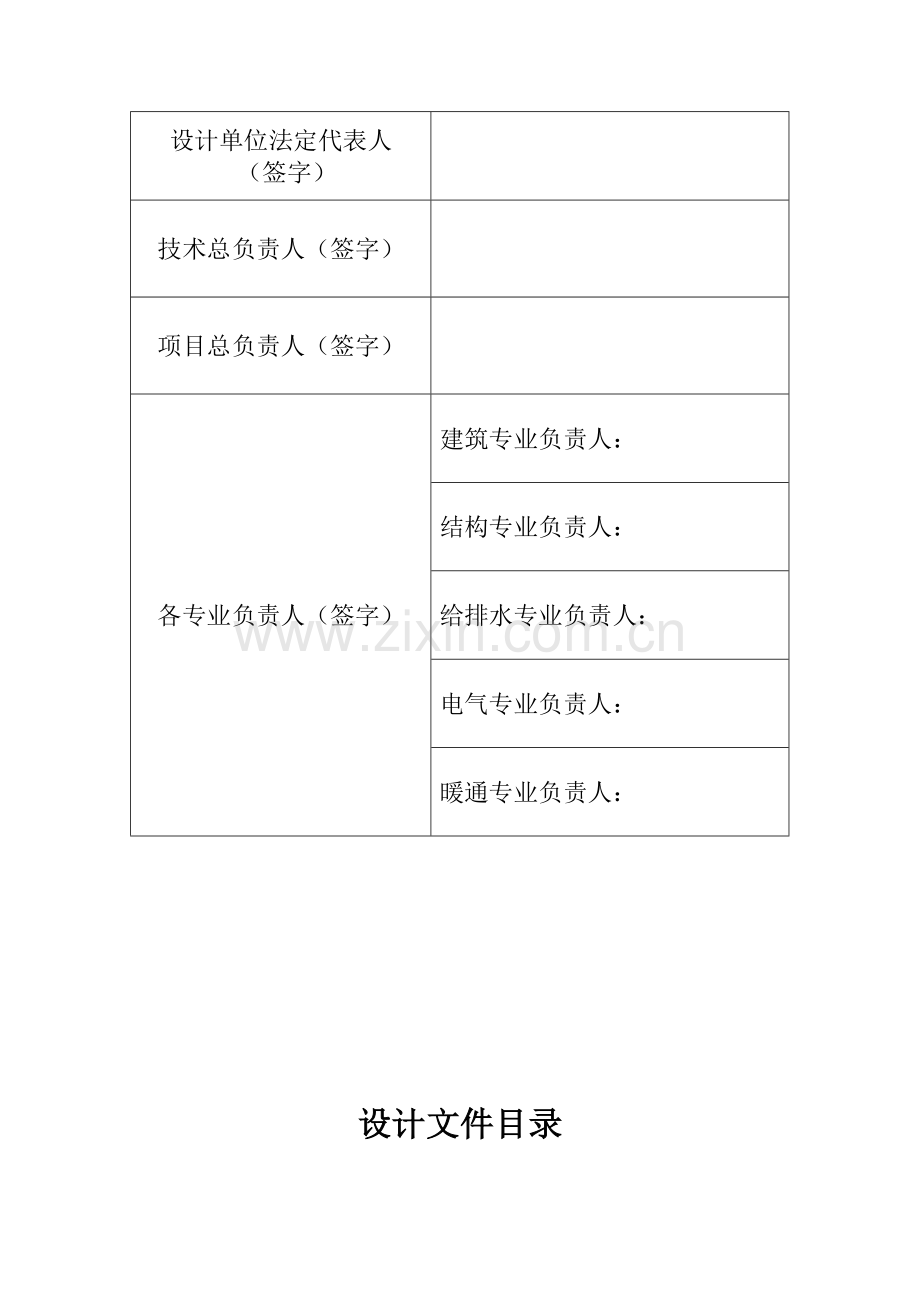

设计单位法定代表人
（签字）

技术总负责人（签字）

项目总负责人（签字）

各专业负责人（签字）

建筑专业负责人：
结构专业负责人：
给排水专业负责人：
电气专业负责人：
暖通专业负责人：

设计文件目录

序号
名 称
编 号
份数
备注
1
建筑工程消防设计说明书

1

2
总平面

1

3
室外消防管线图

1

4
厂房全套施工图

1

5
综合楼全套施工图

1

某工程建筑工程消防设计说明书

工程名称： 厂厂房、综合楼

设计单位： 浙江 建筑设计有限公司

日 期： 2010.10.26

说明书目录

第一章：工程设计依据及设计所执行法规、规范………………1
第二章：建筑设计规模和范围 ……………………………………2
第三章：建筑电气设计……………………………………………5
第四章：建筑消防给水和灭火设施设计…………………………7
第五章：防烟排烟设计…………………………………………10
第六章：生产工艺流程和生产人员分布…………………………11

第一章：工程设计依据及设计所执行法规、规范

一．有关批准文件及相关资料
1. 建设审批单位对本工程项目批准的有关文件（请写项目通知书、政府或相关部门的批文等具体文号或标题如：市规划[2011]15号《关于 项目立项的批复》）
2. 城市建设规划管理部门对本工程规划设计要求及红线图、建设用地平面布置图；（请写规划许可证及编号，红线图或总平面的编号，如义乌市建设局 ： 建字第3307822211000015； 规划平面图 ：义乌市城市规划设计院、工程号：C09058，，日期090319；红线图：义乌市城市规划设计院、工程号C09058，日期090319）
3. 建设单位提供的有关使用要求和生产工艺。（按实际工艺情况提供，征求建设单位的同意）
二．有关建筑消防设计规范
1. 《全国民用建筑工程设计技术措施-规划建筑》2009版；
2. 《中华人民共和国工程建设标准强制性条文》（房屋建筑工程部 分）2009版；
3. 《民用建筑设计通则》GB50325-2005
4. 《建筑设计防火规范》GB50016-2006
5. 《高层民用建筑设计防火规范》GB50045-95（2005年版）
6. 《自动喷水灭火系统 ，设计规范》GB50084-2001(2005年版)
7. 《建筑灭火器配置设计规范》GB50140-2005
8. 《火灾自动报警系统设计规范》GBJ116-98
9. 《民用建筑照明设计规范》 GBJ133-90
10. 《民用建筑电气设计规范》<JGJ16-2008>
11. 国家其它现行有关规范规程。
（有关在本工程中用到的消防规范必须提供，且是现行执行的消防技术规范）

第二章：建筑设计规模和范围

一、工程概况
1. 工程名称：义乌市 厂厂房、综合楼
2. 建设地点：义乌市西城路 号
3. 建设单位：义乌市 厂
4. 设计单位：浙江 建筑设计有限公司
5. 建设规模：该厂房地下一层，地上六层，建筑高度23.85米，建筑面积17063.26㎡，其中厂房地下室730㎡，各层功能为一层： 二层： 三至六层：地下室 ：该厂房采用什么材料，生产什么，火灾危险性丙性。综合楼地上六层，地上六层，建筑高度23.85米。建筑面积2694.71㎡，各层功能： （具体也可用表格表示，如下表），属多层丙类厂房（或一类高层综合楼，二类高层住宅楼等，要求对建筑应进行定性，）。
6. 设计范围：本院承担：总平面布置设计、建筑结构设计、建筑电气设计、建筑消防给水、灭火设施设计及防排烟系统的设计，具体设计人员详见第2页的签名及具体设计图纸中的签名。

二、工程建筑总指标

如下表：
栋号
建筑占地
面积
建筑面积
建筑层数
建筑高度
用途
生产
产品
火灾危险性
厂房
2176.27㎡
13982.48㎡
-1/6
23.85
生产厂房
丝线
丙类
综合楼
462.00㎡
3080.78㎡
6
23.85
职工宿舍
/
丁类

三、总平面设计
本工程位于义乌市廿三里工业区，东侧、西侧、北侧毗邻其他单位（明确什么单位）厂房，南侧临工业园区道路。根据消防规范要求，该厂房与综合缕可不设环形消防车道，根据地形，从安全角度出发，该工程设置环形消防车道，宽度4米，沿两幢建筑的外墙设置，转弯半径不小于9米，，因用地的取制，道路离外墙为2米。（如果为占地超过3000平方米的厂房或高层厂房，应详细说明车道的设置及登高操作场地的设置，包括车道的承重，宽度、转弯半径等，在平面图中也应明确表示）。
1．厂房：呈L形布置，东侧与综合楼相邻（最近点）间距13.45m，距南、北、西侧围墙6.0m，四周设5米宽的消防通道。与相邻厂房的间距分别为11米、13米、15米。满足厂房与周围建筑的防火间距要求。
2．综合楼：呈条形布置，北侧与相邻厂房（最近点）间距13.45m，距南侧围墙6.0m，东侧为厂区进出口，距西侧围墙6.0m，四周设通道。与相邻建筑的间距分别为11米、13米、15米。满足民用建筑与周围建筑的防火间距要求。
3．消防水泵房、水池设置在厂房地下室，面积为46.4㎡，水池容量120T。厂房屋顶设置18T消防水箱一只。
4．消防控制室设置在门卫值班室一层，面积为30㎡，设直通室外出口。
四、工程建筑、结构
1．建筑设计概况
栋号
建筑占地面积（㎡）
建筑面积（㎡）
建筑层数
层高
建筑高度
耐火等级
火灾危险性
使用功能
结构形式
厂房
2176.27
13982.48
6
一层：4.5m
二层：3.8m
三层：3.8m
四层：3.8m
五层：3.8m
六层：3.8m
23.85
二级
丙类
生产厂房
框架
地下室
730.00
730.00
-1
地下：-5.5m
5.5
一级
丙类
消防水池、泵房、设备及零配件储藏
框架
综合楼
462.00
3080.78
6
一层：4.5m
二层：3.8m
三层：3.8m
四层：3.8m
五层：3.8m
六层：3.8m
23.85
二级
丁类
职工宿舍
框架

2．安全疏散
2.1厂房：设有三部封闭楼梯间，首层直通室外，1#、3#楼梯最高层通屋顶。每个防火分区通向封闭楼梯间的安全出口均采用乙级防火门，疏散出口门洞宽度均为1.5m，楼梯净宽度1#楼梯为1.56m，2#楼梯为1.5m，3#楼梯为1.9m，每个防火分区（每层）内最远点到最近的安全疏散出口的距离不超过25米。厂房内设载重量为2T货运电梯一部，具备迫降功能。
2.2综合楼：设两部封闭楼梯间，首层直通室外，2#楼梯最高层通屋顶。每个防火分区通向封闭楼梯间的安全出口均采用乙级防火门。三至六层内走道疏散通道宽度为1.76m，1#楼梯疏散出口门洞宽度1.5m，2#楼梯疏散出口门洞宽度1.2m；楼梯净宽度：1#楼梯为1.26m，2#楼梯为1.41m。房间内任一点至房间的距离不大于10米，房间门至楼梯间的距离小于20米，无袋形走道。综合楼设载客电梯（1T）一部。
3．防火分区设计概况
厂房：均按自然层布置，每层为一个防火分区，面积2176.27㎡，水平采用耐火极限不低于1.5小时的楼板，垂直采用封闭楼梯间进行防火分区分隔。
综合楼：均按自然层布置，每层为一个防火分区，面积462.00㎡。水平采用耐火极限不低于1.5小时的楼板，垂直采用封闭楼梯间进行防火分区分隔。
4．防火墙、楼板性能
封闭楼梯间四周墙体均为不燃烧墙体，耐火极限为2小时。厂房、综合楼四周防火墙体均为不燃烧墙体，耐火极限为3小时。地下层与一层楼板为不燃烧混凝土楼板，耐火极限为1.5小时。一至六层楼板均为不燃烧混凝土楼板，耐火极限为1小时。
5．厂房、综合楼使用功能概况
5.1厂房主要功能：一至六层均为生产车间，生产工人合计为56人。（详见第五章）
5.2综合楼主要功能：一层为办公室，二层为活动室，三至六层为通廊式职工宿舍。职工宿舍每间住1—3人，一层办公室最多人员时为20人，二层活动室最多人员时为90人，三到六层（每层14间）最多人员时均为42人。
注：如为民用建筑，应说明消防车道及消防车登高操作场地的设置、消防电梯的设置，商场、市场、餐饮、歌舞场所等应参照附表二核算人员及疏散宽度。
第三章：建筑电气

一、消防电源、配电线路及电器装置
1．本厂房属生产用房，消防用电设备包括：消防报警主机、消防应急照明、喷淋泵、稳压泵、地下室的排烟风机。消防设备用电负荷等级为二级负荷，其余用电负荷等级为三级负荷。
2．本工程消防设备用电采用双电源供电，电源由市政供电所供给（厂区内设二套低压配电柜），一路电源由厂房低压配电柜供给，另一路由综合楼专用低压配电柜供给。
3．消防水泵配电线路采用钢管埋地敷设，导线选用耐火铜芯电缆。消防报警总线、电话线、电源线采用钢管埋地或楼板混凝土内敷设，导线选用阻燃铜芯电线。如局部需明敷，应采用穿经钢结构防火涂料处理的金属管。各接头处用金属软管封闭至设备内部。
4．消防设备用电采用双回路供电，末端自动切换。
二、应急照明、疏散指示电源和照度
1．本工程应急照明、疏散指示灯电源从配电总柜引出，独立设置。每个防火分区设置控制开关，（厂房均带分励脱扣器，火灾发生可切断相关层电源）。应急照明、疏散指示灯均自带12W的镍铬电池的应急电源，可连续工作不小于30分钟，其中消控室、水泵房、电梯机房等可连续工作不小于180分钟。
2．应急照明、疏散指示灯设置于生产车间、走道、封闭楼梯间、安全出口处、机房等，照度分别为：生产车间的走道不低于1Lx，综合楼的下次道为0.5LX，封闭楼梯间、安全出口不低于5 Lx，消控室、水泵房、电梯机房不低于70Lx。安全出口灯设置在楼梯间防火门上方10CM处，走道上的疏散指示标志设置在离地0.5米以下的墙面上，应急灯设置在楼层及楼梯间的顶面上。（人密场所的照度应不低于1LX）
三、火灾自动报警系统及消防控制室
1．本工程厂房设置火灾自动报警系统和消防电话系统。综合楼不设置。
2．火灾自动报警系统设施包括火灾报警控制器、消防电话主机、消防电话分机、感烟探测器、手动报警按钮、消火栓按钮、声光报警器、输入模块、控制模块等。在楼层选用点型感烟探测器。
3．火灾自动报警设施作用方式
3.1当火灾发生，感烟探测器探测到烟气将信号传输至火灾报警主机，并显示感烟探测器号码地址，（当火灾报警联动主机在自动控制模式时）将在火灾发生层及相关层作如下联动控制：声光报警器或消防广播发出报警信号，着火楼层或着火防火分区的非消防用电切断，电梯迫降于首层后切断电源等。
3.2喷淋系统的联动：当火灾发生，喷淋头爆碎喷水，水流指示器动作，湿式报警阀警铃发出报警声，压力开关动作，喷淋水泵启动等将在报警联动主机上显示。消防联动主机能控制水泵启停（水泵控制柜能自动切换主、备泵启动）。同时在消控室设置外控电源，采用36伏安全电压直接启停喷淋泵。
4．消防控制室设施：
4.1二总线火灾自动报警联动主机一台，可控制所有与消防有关的设备。火灾自动报警系统设置于厂房车间、机房等。
4.2多线制消防电话主机一台，电话分机设置于厂房各机房内，厂房车间手报按钮处配有消防电话插孔。
4.3消防控制室设直通119外线电话一部。
5．接地：
消防系统接地利用大楼综合接地装置作为其接地极，设独立引下线，引下线采用BV-1x35cmPC40。要求其综合接地电阻小于1欧姆。消防控制室设置专用接地板。自接地板引至各消防电子设备的专用接地线选用铜芯绝缘导线，线芯截面为6m㎡。
第四章：消防给水和灭火设施
一．消防水源
以市政给水管为水源 ，设计采用两路进水，一路由厂区南侧进，另一路由厂区东侧进。进水管径为DN200（埋地管≥100采用球墨铸铁管，橡胶圈接口；＜100采用PE管，热熔承插连接。）室外给水管沿道路布置成环状，以保证供水安全可靠，环状给水管管径为DN200。根据当地市政供水的说明，正常状态下供水压力为0.3Mpa。在厂房地下室设120T消防水池，用于喷淋系统供水，补水采用市政用水。
二、消防水泵房
本工程消防水泵房设置在厂房地下室，面积为46.4㎡，水池容量120T，供自动喷水灭火系统用。厂房屋顶设18T消防水箱一只，与综合楼共用，供自动喷水灭火系统和消火栓系统（合用）为火灾发生初期10分钟灭火用水（平时作系统保压用水）。
三、消防用水量概况
1．室外消防水用量为40L/S。
2．厂房室内消防水用量为15L/S，火灾延续时间为3小时。
3．综合楼室内消防水用量为15L/S，火灾延续时间为3小时。
4．厂房自动喷淋给水系统30L/S，火灾延续时间为1小时。
四、室外消防消火栓系统
室外消火栓由市政给水管供水，进水管径为DN200（埋地管≥100采用球墨铸铁管，橡胶圈接口；＜100采用PE管，热熔承插连接。）室外给水管沿道路布置成环状。室外消火栓按照沿路间距不大于120米，保护半径不大于150米设置消火栓，距离建筑不小于5米，且不大于40米，距离路边不大于2米，型号为SQ100型（有1个DN100和2个DN65的栓口）。
五、室内消防消火栓系统
厂房、综合楼均设置室内消火栓。消火栓用水直接从市政管网引入两路给水管，在底层连成环状，从室外市政给水管进室内处安装止回阀（防止外流），每条立管上下端安装检修阀。屋顶环状连接管与屋顶消防水箱出水口连接，并设有稳压系统一套，与综合楼共用。（稳压系统采用2台水泵，一用一备，流量不大于5 L/S，平时作管网保压作用，当火灾发生作初期10分钟灭火增压作用）室外在市政给水管进室内止回阀后安装水泵接合器一套，型号为SQS-100（栓口距地面高度为700㎜），屋顶设试验消火栓一只，压力表一块。消火栓系统采用800*650㎜消火栓箱，箱内设有型号为DN65消火栓一只（栓口距地面高度为1.1米），型号为DN65锦纶衬胶水带一条（长度不大于25米），型号为KD65水枪接口一付，QZΦ19㎜水枪一支。
六、自动喷水灭火系统
1.本工程厂房危险等级及设备配置
1.1厂房按中危险II级设置自动喷水灭火系统
1.2厂房设施配置
设施名称
规格型号
备 注
喷淋水泵
XBD6/30-100L,Q=30L/S,H=60m,N=30kw
二台，一用一备
稳压水泵
XBD4/1-32L-200A,Q=1L/S,H=44m,N=2.2kw
二台，一用一备
湿式报警阀
ZSFZ150
每组喷头安装量不大于800只
水流指示器
ZSJZ100/150

信号蝶阀
ZSXF100/150

压力开关
ZSJY-1.0

喷淋头
ZSTZ-15/68°
闭式，流量系数K=80
水泵接合器
SQS-150
二组
2.管网连接及稳压设施
一组供水泵的吸水管为2根，直径为DN150。湿式报警阀前设环状连接管道并连接室外二组水泵接合器、屋顶高位水箱（稳压系统采用2台水泵，一用一备，流量不大于1L/S，平时作管网保压作用，当火灾发生作初期10分钟灭火增压作用）补水管网。配水管道采用内外壁热镀锌钢管（管径＞DN100采用沟槽连接,≤DN100采用丝口连接）。每个防火分区均设水流指示器，末端设试水阀、压力表以及试水排水设施。
3.系统组成及系统动作程序
3.1系统由喷淋泵、稳压泵、水泵接合器、管道、湿式报警阀组、信号阀、水流指示器、喷头、末端试水装置组成。
3.2系统动作：当火灾发生，喷头玻璃管爆碎喷水—→管网压力下降—→水流指示器动作—→屋顶（高位水箱）稳压系统动作补水加压—→湿式报警阀组警铃敲响—→压力开关动作—→喷淋泵启动运行（水泵电控箱开关在自动状态下）。
六、灭火器设置
本工程火灾类型为A类，灭火器配危险等级为中危险级。配置场所为厂房生产车间、综合楼，每只消火栓箱处配二具ABC/MF4磷酸铵盐干粉灭火器。消控室、配电房、电梯机房等设备用房各配二至四具灭火器，壁挂于明显处，高度为1.1米，便于提取。
第五章：防烟排烟
一、防、排烟的区域、方式及排烟量的计算
本工程地下二层及地下一层汽车库、地上一至十层内走道、三层、四层的歌舞场所采用机械排烟方式，其它区域采用可开启门窗进行自然排烟，具体防烟分区的设置、排烟量及风机的选型详见附表一，自然排烟口的计算详见附表三。两个防烟楼梯间及合用前室采用正压送风，地下二层、一层采用机械补风方式，地上三层、四层独立厅室内设置有机械排烟的同时设置机械补风，具体补风计算详见附表二。
二、防排烟风机、风口的设置及控制方式
1、地下二层及一层的排烟、送风机设置在专用的排烟、送风机房内，机房与其它用房的隔墙采用24cm实体砖墙，门采用甲级防火门，在穿越隔墙处的排烟风管上设置280度常开式排烟防火阀，补风管上设置70度的常开式防火阀。地上三、四层的排烟、送风机设置在屋顶的室外空间，送风与排烟机的水平距离为15米。消防风机应在消防控制室手动直接启停及报警主机手动启停，应在接到本防烟分区任一火灾报警信号后自动开启，或本防烟分区内任一排烟口（阀）、送风口（阀）动作后联动开启，在各风机控制柜处可手动启停各排、送风机。当排烟风机入口处的常开式排烟阀温度达到280度时自动关闭后风机应能自动停止，当送风机入口处防火阀温度达到70度自动关闭后风机应能自动停止。
2、地下室排烟风管采用镀锌钢板，具体规格根据《通风设计防火规范？？？？》要求，地上采用阻燃玻镁风管。地下室支管上设置可调式百叶风口，每根补风管上设置常开式铝合金百叶送风口。地上三层、四层每间包厢设置一个带常闭式280度排烟口（或在穿越包厢内设置280度常闭式排烟阀），走道设置带常闭式280度排烟口，各常闭式排烟口在本防烟分区火灾报警探头动作或手动报警按钮动作后自动（或联动）开启，当烟气温度达到280度时应自动关闭，也可由消防控制室手动开启各常闭式排烟口。当排烟风机入口处的常开式排烟阀温度达到280度时自动关闭后风机应能自动停止，当送风机入口处防火阀温度达到70度自动关闭后风机应能自动停止。
三、空调及排风系统：
本工程采用中央分体式空调系统，各层设置独立的新风机房，机房隔墙耐火极限不低于2小时，门采用乙级防火门。空调及排烟风管采用镀锌铁皮风管，采用阻燃橡塑材料保温。各风管穿越机房、会议室等性质重要的房间、楼板采用70度时自动关闭的防火阀，本防火分区有火警信号后自动停止风机，或由消控室联动切断非消防电源停止 风机运行。

浙江建筑设计有限公司
2010.10.26

附表一：一、排烟设计计算书
（有机械排烟）
楼层
防火/防烟分区
防烟分区面积m2
设计要求排烟量m3/h.
实际设计的排烟量m3/h.
排烟口的数量/大小
排烟口的设计风速m/s
排烟风管的管径m2
排烟风管设计风速m/s
风管材料
排烟风机排烟量m3/h.
一层
一/1分区
500
30000
36000
一个/1 *1米
8
1.5 *0.8
10
铁皮
8万
一层
一/2分区
450

一/3分区

一层
二/1分区

一层
二/2分区

二层
走道

附表二、防烟设计计算说明
设置部位
防火/防烟分区
防火或防烟分区面积
设计要求送补风量m3/h.
实际设计的送补风量m3/h.
送风口数量/大小
送风口的设计风速m/s
送补风管的设置方式
送补风机的风量m3/h.
风压差Pa
1#楼梯间
各层连通

15000
18000
隔二层设一个/1 *1米
7
铁皮风管
32000
40-50
1#楼梯间前室
各层

18000
22000
每层设一个
7m/s
水泥墙实砌
38000
20-25
地下一层
一/1分区
1000
20000
25000
二个/1米*0.8
7m/s
阻燃复合风管
35000

一/2分区
1000
20000
25000
二个/1米*0.8
7m/s
阻燃复合风管
30000

附表三：厂 房
厂房
建筑面积
（㎡）
可开启窗面积
（㎡）
最不利点至排烟窗的间距
采用方式
地下室
730.00㎡
/
/

一层
2176.27㎡
94.77㎡
12m
推拉窗
二层
2176.27㎡
86.26㎡
12m
外推窗
三层
2176.27㎡
86.26㎡
12m
上悬窗开启可50度
四层
2176.27㎡
86.26㎡
12m
外推窗
五层
2176.27㎡
86.26㎡
12m
外推窗

如为采用自然排烟的说明，也可采用表格型式说明每个自然防烟分区的有效开窗面积情况及采用的窗户。
设计院有限公司
2010年11月2日

附表四：疏散宽度设计说明书
楼层
防火分区
建筑面积
规范要求的设计宽度m
设计实际宽度m
疏散的楼梯或出口
合计宽度m
借用的宽度

负一

5000
22．5
25
1至10号共10个楼梯间及一个下沉广场
25
无

负一
一

10
11
1至4号楼梯间
9
向防火分区二借用2米

负一
二

负一
三

一层
一

一层
二

二层
一

某层

第六章：生产工艺流程和生产人员分布
一．生产工艺流程
原材料（人造丝）—→加捻—→粗纱工序—→细纱工序—→检验—→包装
二．主要设备选型
序号
设备名称
使用中火灾安全
1
加捻机
全部机型均为用电的机械化设备
2
宝塔机

三．生产人员分布
层数
使用功能
人数
一层
生产车间：原材料→加捻→粗纱
15人
二层
生产车间：原材料→加捻→粗纱
15人
三层
生产车间：粗纱→细纱
10人
四层
生产车间：检验→包装
10人
五层
半成品车间
3人
六层
半成品车间
3人
合计人数：56人
