见证取样送检计划.doc

见证取样送检计划

工程名称：桐柏亿安时代广场商住楼工程2#楼

编制：

审核：

郑州建安建筑工程有限公司
桐柏亿安时代广场商住楼工程项目部（盖章）

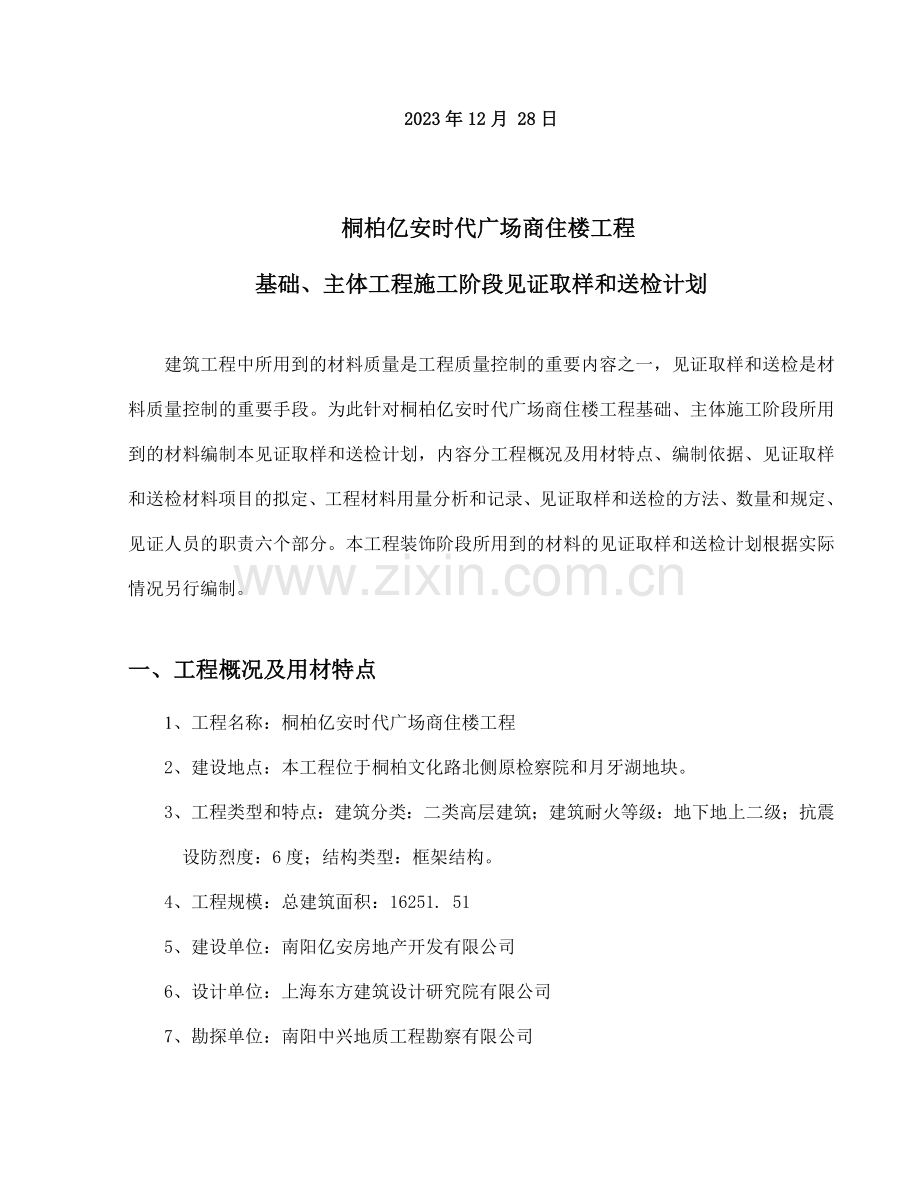

2023年12月 28日

桐柏亿安时代广场商住楼工程
基础、主体工程施工阶段见证取样和送检计划

建筑工程中所用到的材料质量是工程质量控制的重要内容之一，见证取样和送检是材料质量控制的重要手段。为此针对桐柏亿安时代广场商住楼工程基础、主体施工阶段所用到的材料编制本见证取样和送检计划，内容分工程概况及用材特点、编制依据、见证取样和送检材料项目的拟定、工程材料用量分析和记录、见证取样和送检的方法、数量和规定、见证人员的职责六个部分。本工程装饰阶段所用到的材料的见证取样和送检计划根据实际情况另行编制。

一、工程概况及用材特点
1、工程名称：桐柏亿安时代广场商住楼工程
2、建设地点：本工程位于桐柏文化路北侧原检察院和月牙湖地块。
3、工程类型和特点：建筑分类：二类高层建筑；建筑耐火等级：地下地上二级；抗震设防烈度：6度；结构类型：框架结构。
4、工程规模：总建筑面积：16251. 51
5、建设单位：南阳亿安房地产开发有限公司
6、设计单位：上海东方建筑设计研究院有限公司
7、勘探单位：南阳中兴地质工程勘察有限公司
8、项目管理单位：南阳亿安房地产开发有限公司
9、监理单位：桐柏县建设监理有限责任公司
10、质监部门：桐柏县建设工程质量监督站
11、施工单位：郑州建安建筑工程有限公司）
12、检测部门：桐柏县质量检测站
由于该工程所用的材料数量大、品种、规格繁多等特点，所有材料的取样和送检也要及时。

二、编制依据
1、建设部颁布的《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》、建设工程相关法律、法规。
2、相关技术标准、施工和实验规范、规程、方法。
3、建设工程承包协议文献、委托监理协议文献。
4、经批准的设计文献、施工组织设计、施工方案。　
5、建设工程质量检测见证取样送检人员实用手册。

三、见证取样和送检材料项目的拟定
1、混凝土试件；　2、砌筑砂浆试件；　3、钢材；　4、钢筋焊接及钢筋机械连接；　5、水泥；　6、建筑用砂、碎（卵）石； 7、砌体砖；8、防水材料； 9、外加剂； 10、基础回填土； 11、建筑装饰材料；

四、工程材料用量分析、记录、计划检测组次
名称及规格
单位
使用部位
工程拟使用数量
计划检查组数
水泥PC32.5
t
砌体与装饰
860
3
混凝土C15
ｍ3
筏板垫层
283
3
混凝土C30
ｍ3
筏板基础及基础梁
1420．5
15
混凝土C30抗渗P6
ｍ3
筏板基础
1420．5
3
混凝土C30
ｍ3
地下室剪力墙围护结构
301．8
3
混凝土C30抗渗P6
ｍ3
地下室剪力墙围护结构
299．17
1
混凝土C30
ｍ3
地下室底板至屋面结构
3528．5
106
混凝土C25
ｍ3
各层二次结构混凝土
103．9
3（三层一组）
页岩砖240*115*53
ｍ3
基础与楼梯间电梯井
776．9
3
加气砼块600*240*300
ｍ3
主体结构填充墙
1951．9
81
砂
ｍ3
砌体与装饰
1712．98
9
碎石
ｍ3
基础与主体
264．05
2
钢材, 6.5
t
基础与主体
26.5
2
钢材,8
t
基础与主体
106.86
3
钢材,10
t
基础与主体
7.8
2
钢筋B 12
t
基础与主体
4.6
2
钢筋B 16
t
基础与主体
53.1
2
钢筋C 8
t
基础与主体
76.98
2
钢筋C 10
t
基础与主体
36.6
2
钢筋C 12
t
基础与主体
52.95
2
钢筋C 14
t
基础与主体
61.3
2
钢筋C 16
t
基础与主体
108.03
2
钢筋C 18
t
基础与主体
27.07
2
钢筋C 20
t
基础与主体
52.95
2
钢筋C 22
t
基础与主体
11.28
2
钢筋C 25
t
基础与主体
12.8
2
改性橡胶沥青卷材4厚
m²
基础底板及地下室外墙
4476.59
2
改性橡胶沥青卷材3厚
m²
屋面
3051.79
1
防水涂料
kg
屋面及室内有防水规定楼地面
12238.3
2
石油沥青油毡1.5厚
m²
屋面
3120.8
1
C20细石混凝土
m³
基础筏板下
143.5
2
2:8灰土回填
m³
基础回填
9528.48
1
C20细石混凝土
m³
基础筏板下
143.5
2
聚苯乙烯泡沫塑料板
30/50厚
m³
基础与屋面
132.9
1
聚苯颗粒胶粉料
kg
楼地面

1
电焊条
kg
基础主体钢筋焊接

1
珍珠岩
m³
屋面找坡

1
钢筋焊接接头各规格
个
基础主体
14292
48
塑钢节能门窗
樘
外窗
506
3
结构实体保护层
层
主体结构
9
9
结构实体抗压强度检测
层
主体结构
9
9
钢筋植筋拉拨
层
主体结构
9
9
后置件拉拨
层
外墙干挂花岗岩
2
1
聚合物抹面砂浆
kg
外墙保温

1
抗碱玻璃纤维网格布
m²
外墙保温

1
无机保温砂浆
m²
外墙保温
1122
3

五、见证取样和送检的方法、数量和规定
1、水泥：取样方法按GB12573-2023进行。取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，数量不少于6(90规范12)㎏。
水泥取样检查应以同一水泥厂、同编号水泥、为一取样单位，水泥出厂编号按水泥厂年生产能力规定，10万吨-30万吨以上，不超过400T为一编号，30万吨以上-60万吨不超过600吨为一编号。一般以400T为一验收批。
重要检查项目：根据GB50164-2023进场水泥应检查强度及安定性，有规定期，尚应检查其他性能。
结构阶段：应按上述规定检查，时间不超过三个月。
装饰阶段：一般为三个月。大型工程每月一次，小工程每三个月或做两次
2、粗骨料：取样方法按GB14685-2023进行。从料堆上取样时，取样部位应均匀分布。在料堆的顶部、中部和底部选取均匀分布的五个不同部位，取样前先将取样部位表面铲除，然后由各部位抽取大体相等的石子共15份，混合均匀，组成一组样品，数量不少于60㎏。
验收批：一般按200 m3为一批。
检查项目：颗粒级配、含泥量、泥块含量及针片状颗粒的总含量。
3、建筑用砂：取样方法按GB14684-2023进行，从料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除，然后由各部位抽取大体相等的砂共8份，混合均匀，组成一组样品，数量不少于30㎏。
验收批：一般按200m3为一批。
检查项目：颗粒级配、含泥量、泥块含量。
4、烧结普通砖
取样方法按GB5101-2023进行，验收批：以15万块为一批，局限性15万块以一批计。取样方法及数量：用随机抽样法从外观质量和尺寸偏差检查后的样品中抽取25块。
检查项目：强度等级、泛霜、石灰爆裂、吸水率和饱和系数。
5、加气混凝土砌块
本工程采用600*240*300与600*120*300加气混凝土砌块，取样方法按GB11968-2023进行。验收批：砌块按密度和强度等级分批验收。它以用同一品种轻集料配制成的相同密度等级、强度等级和质量等级和同一生产工艺制成的1万块轻集料加气混凝土砌块为一批；每月生产的砌块数局限性1万块者亦按一批论处。
取样方法及数量：用随机抽样法从外观质量和尺寸偏差检查后的样品中随即抽取5块做抗压强度检查，3块做密度检查共8块。
检查项目：尺寸偏差和外观、抗压强度等级、干密度等级。
4、混凝土试件：
A、根据《混凝土结构工程施工质量验收规范》（GB 50204-2023）和《混凝土强度检查评估标准》（GB50107－2023）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合以下规定：
1）每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次；
2）每工作班拌制的同一配合比的混凝土局限性100盘时，其取样次数不得少于一次；
3）当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次；
4）同一楼层、同一配合比的混凝土，取样不得少于一次；
B、结构实体检查用同条件养护试件
根据《混凝土结构工程施工质量验收规范》的规定，结构实体检查用用同条件养护试件的留置方式和取样数量应符合以下规定：
1）对涉及混凝土结构安全的重要部位应进行结构实体检查，其内容涉及混凝土强度、钢筋保护层厚度及工程协议约定的项目等。
2）同条件养护试件应由各方在混凝土浇筑入模处见证取样。
3）同一强度等级的同条件养护试件的留置同一楼层的每一个单元不少于2组（其中拆模试件1组）。
4）当试件达成等效养护龄期时，方可对同条件养护试件进行强度实验。所谓等效养护龄期，就是逐日累计养护温度达成600℃，0度及0度以下不计，温度取当天的平均温度。
C、预拌（商品）混凝土
①、预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据《预拌混凝土》（GB14902－2023）规定取样。
1）用于交货检查的混凝土试样应在交货地点采用。每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土局限性100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检查的试样为每200立方米混凝土取样不得少于一次。
2）用于出厂检查的混凝土试样应在搅拌地点采用，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班组相同的配合比的混凝土局限性100盘时，取样亦不得少于一次。
3）对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检查的试样，每100立方米相同配合比的混凝土取样检查不得少于一次；当一个工作班相同配合比的混凝土局限性100立方米时，也不得少于一次。
②、预拌商品混凝土检测一般规定：
1）预拌混凝土质量的检查分为出场检查和工地现场交货检查。出场检查的取样试工作，应由供方承担：交货检查的取样检查工作，由供需方协商承担单位。其中涉及委托供需双方认可的有实验资格的实验单位。
2）当判断混凝土质量是否符合规定期，强度坍落度应以交货检查结果为依据；氯化物含量可以出厂检查结果为依据；其他检查项目应按规范执行。
、取样和组批
1）用于交货检查的混凝土试样应在交货地点采用，用于出厂检查的混凝土试件应在搅拌地点采用。
2）交货检查的混凝土试样的采用应在混凝土运送到交货地点后按GB50107规定在20分钟内完毕；强度试件的制作应在40分钟内完毕。
3）每个试件应随机地从盘中或运送车中抽取；混凝土试样应卸料过程中卸料量的1/4至3/4之间采用。
4）每个试样量应满足混凝土质量检查项目所需用量的1.5倍，且不宜少于0.02m3。
5）混凝土强度检查的试样，其取样频率和组批条件应按下列规定进行：
a、用于出厂检查的试样，每100盘相同配合比的混凝土取样不得少于一次；每一个工作班相同配合比的混凝土局限性100盘时间，取样亦不得少于一次。
b、用于交货检查的试样，每100m3相同配合比的混凝土，取样不得少于一次，一个工作班的相同配合比的混凝土局限性100m3，取样也不得少于一次。
注意：当在一个分项工程中连续供应相同配合比的混凝土量大于1000m3时，其交货检查的试样，每200 m3混凝土不得少于一次。
c、混凝土试样的组批条件，应符合GBJ107的规定。
6）混凝土拌合物的质量，每车应目测检查；混凝土坍落度检查的试样，每100 m3相同配合比的混凝土去检查不得少于一次，当一个工作班相同配合比的混凝土局限性100m3时，其取样也不得少于一次。
7）混凝土拌合物的含气量、氯化物的含量和特殊规定项目的取样检查频率应按协议规定进行。
、质量指标：
1）强度：预拌制混凝土的强度应符合GBJ107的规定。
2）坍落度：在交货地点测得的混凝土坍落度与协议规定的坍落度之差，不应超过下表的规定
规定的坍落度（mm）≥100 +20-160 ，允许偏差(mm) ≤40 +20
3）含气量：含气量与协议规定值之差不应超过+1.5%
D、混凝土抗渗试块
根据《地下工程防水技术规范》（GB50108－2023），混凝土抗渗试块取样按下列规定：
试件的留置方法：每单位工程不得少于二组，从同一盘或同一车内取样。抗渗性能实验应采用顶面直径175mm，底面185mm，高度为150mm的圆台体，六个为一组，
1）连续浇筑混凝土量500立方米以下时，应留置两组（12块）抗渗试块。
2）每增长250～500立方米混凝土，应增长留置两组（12块）抗渗试块。
3）假如使用材料、配合比或施工方法有变化时，均应另行仍按上述规定留置。
4）抗渗试块应在浇筑地点制作，留置的两组试块其中一组（6块）应在标准养护室养护，另一组（6块）与现场相同条件下养护，养护期不得少于28天。
根据《混凝土结构工程施工质量验收规范》的规定，混凝土抗渗试块取样按下列规定：对有抗渗规定的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要拟定。
E、试件制作和养护
根据《普通混凝土力学性能实验方法标准》GB/T 50081—2023的规定，混凝土试件的制作和养护按下列规定：
1 试件的制作
1.1 混凝土试件的制作应符合下列规定：
1.1.1 成型前，应检查试模尺寸并符合GB/T 50081—2023的规定；试模内表面应涂一薄层矿物油或其他不与混凝土发生反映的脱模剂。
1.1.2 在实验室拌制混凝土时，其材料用量应以质量计，称量的精度：水泥、掺合料、水和外加剂为±0.5%；骨料为±l%。
1.1.3 取样或实验室拌制的混凝土应在拌制后尽短的时间内成型，一般不宜超过15min。
1.1.4 根据混凝土拌合物的稠度拟定混凝土成型方法，坍落度不大＋70mm的混凝土宜用振动振实；大于70mm的宜用捣棒人工捣实；检查现浇混凝土或预制构件的混凝土，试件成型方法应与实际采用的方法相同。
1.1.5 圆柱体试件的制作按有关规定执行。
1.2 混凝土试件制作应按下列环节进行：
1.2.l 取样或拌制好的混凝土拌合物应至少用铁锨再来回拌合三次。
1.2.2 按以上1.1.4的规定，选择成型方法成型。
1）用振动台振实制作试件应按下述方法进行：
a.将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口；
b.试模应附着或固定在符合有关规定的振动台上，振动时试模不得有任何跳动，振动应连续到表面出浆为止；不得过振。
2）用人工插捣制作试件应按下述方法进行：
a.混凝土拌合物应分两层装入模内，每层的装料厚度大体相等；
b.插捣应按螺旋方向从边沿向中心均匀进行。在插捣底层混凝土时，捣棒应达成试模底部；插捣上层时，捣棒应贯穿上层后插入下层20～30mm；插捣时捣棒应保持垂直，不得倾斜。然后应用抹刀沿试模内壁插拔数次；
c. 每层插捣次数按在10000mm2截面积内不得少于12次； d.插捣后应用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失为止。
3）用插入式振捣棒振实制作试件应按下述方法进行：
a.将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口；
b.宜用直径为φ25mm的插入式振捣棒，插入试模振捣时，振捣棒距试模底板10～20mm且不得触及试模底板，振动应连续到表面出浆为止，且应避免过振，以防止混凝土离析；一般振捣时间为20s。振捣棒拔出时要缓慢，拔出后不得留有孔洞。
1.2.3 刮除试模上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。
2 试件的养护
2.1 试件成型后应立即用不透水的薄膜覆盖表面。
2.2 采用标准养护的试件，应在温度为20±5℃的环境中静置一昼夜至二昼夜，然后编号、拆模。拆模后应立即放入温度为20±2℃，相对湿度为95%以上的标准养护室中养护，或在温度为20±2℃的不流动的氢氧化钙饱和溶液中养护。标准养护室内的试件应放在支架上，彼此间隔10～20mm，试件表面应保持潮湿，并不得被水直接冲淋。
2.3 同条件养护试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。
F、冬期施工试件的留置：
冬期施工的混凝土试块的留置除满足以上三条规定外，应增长两组与结构同条件养护的试件，分别用于检查受冻前的混凝土强度和转入常温养护28天的混凝土强度。冬期浇筑的混凝土，其受冻临界强度（冬期浇筑的混凝土在受冻前必须达成的最低强度）应符合下列规定：
1）普通混凝土在气温降至零度受冻前的测定；掺防冻剂混凝土在气温降至防冻剂规定的温度前测定。
2）普通混凝土采用硅酸盐和普通水泥配制时应为设计的混凝土强度标准值的30%，采用矿渣水泥配制混凝土时，应为设计标准值的的40%，但混凝土等级C10及以下时，不得少于5.0Mpa。
3）掺防冻剂混凝土，当室外最低温度不低于-15%时不得小于4.0Mpa。
6、砌筑砂浆试件：
取样方法按JGJ/T70-2023进行。
（1）每一楼层或250m3砌体中的各种标号的砂浆，每搅拌机应至少检查一次，每次至少应制作一组试块（每组6块）。如砂浆标号或配合比变更时，还应制作试块。
（2）砂浆实验用料可从同一盘搅拌机或一车运送的砂浆中取出，取样应在使用地点的砂浆槽、运送车或搅拌机出料口，至少从三个不同部位集取，所取试样的数量应多于实验用料的1～2倍。
（3）砂浆拌合物取样后，应在15min成型试件。
（4）建筑地面面层砂浆：按每一层建筑地面工程不应少于一组试块，当每层建筑地面工程超过1000m2时，每增长1000m2各增做一组试件，局限性1000m2按1000m2计算，当改变配合比时，亦应相应的制作试块组数。
（3）冬期施工试块的留置：
砂浆试块的留置除应按常温度规定规定外，尚应增长不少于两组与砌体同条件养护的试件，分别用于检查各龄期强度和转入常温28天的砂浆强度。
（4）材料规定：
1）砌筑砂浆用水泥，其标号应根据砂浆强度的等级进行选择。水泥砂浆采用的水泥标号，不宜大于32.5号；水泥混合砂浆采用的水泥标号不宜大于42.5号。严禁使用废品水泥。
2）砌筑沙浆用砂，砌体砂浆宜选用中砂；毛石砌体宜选用粗砂。砂的含泥量不应超过5%。强度等级为M2.5的水泥混合砂浆，砂的含泥不应超过10%。
（5）立方体抗压强度试件的制作及养护应按下列环节进行：
1）制作砌筑砂浆试件时，将无底试模放在预先铺有吸水性较好的纸的普通粘土砖上（砖的吸水率不小于10%，含水率不大于20%），试模内壁事先涂刷薄层机油或脱模剂；
2）放在砖上的的湿纸，应为湿的新闻纸（或其他未粘过胶凝材料的纸），纸的大小要以能盖过砖的四边为准，砖的使用面规定平整，凡砖四个垂直面粘过水泥或其他胶结材料后，不允许使用；
3）向试模内一次注满砂浆，用振捣棒均匀由外向里按螺旋方向插捣25次，为了防止低稠度砂浆插捣后，也许留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高出试模顶面6~8mm；
4）当砂浆表面开始出现麻斑状态时（约15~30分钟）将高出部分的砂浆沿试模顶面削去抹平；
5）试件制作后应在20+5度的环境下停置一昼夜（24h+2h），当气温较低时，可以适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。试件拆模后，应在标准养护条件下继续养护至28天，然后进行试件压；
6）标准养护的条件是（1）、水泥混合砂浆应为温度20+3度，相对湿度60%~80%；（2）水泥砂浆和微沫砂浆应为温度20+3度，相对湿度90%以上；（3）养护期间，试件彼此间距不小于10mm。
注意：当无标准养护条件时，可采用自然养护，（1）水泥砂浆应在正温度，相对湿度为60%~80%的条件下（如养护箱中或不通风的室内）养护；（2）水泥砂浆和微沫砂浆应在正温度并保持试件表面湿润的状态下（如温砂堆中）养护；（3）养护期间必须做好温度记录。在有争议时，以标准养护条件为准。
7、钢材：钢材应按批进行检查和验收，每批应由同一牌号、同一炉罐号、同一规格、同一交货状态的钢材组成。其验收批量、取样数量和方法见表。
钢材品种
验收批重量
取样数量
取样方法
热轧带肋钢筋
60T
重量偏差检查：500㎜五根
拉伸：500㎜二根
冷弯：300㎜二根
任取二根，每根端头截去500㎜后取试件
热轧光圆钢筋
60T
注：当钢材局限性以上验收批数量时，仍按一验收批验收。
A、低碳钢热轧圆盘条：取样方法按GB/T701-2023进行。
1）验收批：盘条应成批验收，每批由同一牌号，同一炉号（罐），同一尺寸的盘条组成，每批重量不得大于60吨。
2）取样方法及数量：在外观和尺寸合格的盘条中随即抽去两盘，在任意一盘的任意一端截去500mm，然后截取1根拉伸实验的试样和1根冷弯实验的试样，再从另一盘截取1根冷弯实验的试样，共3个试件（不同盘）。
拉伸试件L=5d+200mm；冷弯试件长 L=5+150mm，同时考虑实验机的必要夹持长度。
3）检查项目：力学性能、冷弯性能。
B、钢筋混凝土用热轧光圆钢筋、热轧带肋钢筋：取样方法按GB1499.1-2023进行。
1）验收批：钢筋应成批检查和验收，每批由同一牌号，同一炉号（罐），同一规格，同一交货状态饿钢筋组成，每批重量不得大于60吨。
2）取样方法及数量：在外观和尺寸合格的钢筋中随机抽取2根，在每根的任意一端截去500mm，然后截取1根拉伸实验的试样和1根冷弯实验的试样，共4个试件。
拉伸试件L=5d+200mm；冷弯试件长 L=5+150mm，同时考虑实验机的必要夹持长度。
3、检查项目：力学性能、冷弯性能。
C、冷轧带肋钢筋：取样方法按GB13788-2023进行。
1）验收批：同一牌号，同一规格，同一级别的盘条组成，每批重量不得大于60吨。
2）取样方法及数量：拉伸试件逐盘取，弯曲煞件每批抽取2根。
拉伸试件L=5d+200mm；冷弯试件长 L=5+150mm，同时考虑实验机的必要夹持长度。
3）检查项目：力学性能、冷弯性能。
D、焊接钢材：取样方法按JGJ18-2023、JGJT27-2023、JGJ107-2023进行。
1）焊接钢筋实验的试件应分班前焊和班中焊试件，班前焊试件是用于焊工正式焊接前的考核和焊接参数的拟定，班中焊试件是用于对成品质量的检查。
班前焊试件的制作，在焊接前，按同一焊工，同钢筋级别、规格、同焊接形式取模拟试件一组，实验项目按班中焊的规定。
班中焊试件的取样方法及数量：
2）钢筋焊接骨架。
（1）焊接骨架的质量检查应涉及外观检查和力学性能的实验。
（2）焊接骨架应按下列规定抽取试件：
a、凡钢筋级别、直径及试相同的焊接骨架应视为同一类型制品，且每200件作为一批，一周内局限性200件的亦按一批计算；力学性能实验的试件，应从每批成品中抽取。
当所切取的试件的尺寸小于规定的试件尺寸时，或受力钢筋直径大于8mm时，可在生产过程中焊接实验用网片，从中切取试件，抗剪试件纵筋长度应大于或等于290mm，横筋长度应大于或等于500mm；拉伸试件纵筋长度应大于300mm；
b、又几种钢筋直径组合的焊接，应对每种组合作力学性能实验；
c、热轧钢筋的焊点应做抗剪实验，试件应为3件；冷拔低碳钢丝焊点除作抗剪实验外，尚应对较小钢丝作拉伸实验，试件应各为3件。
（3）焊点的抗剪实验结果，应符合表21的规定；拉伸实验结果，不得小于冷拔低碳钢丝乙级规定的抗拉强度。
焊接骨架焊点抗剪力指标（N）
钢筋级别 较小钢筋直径
3 4 5 6 6.5 8 10 12 14
I级 -- -- -- 6640 7800 11810 18640 26580 36170
II级 -- -- -- -- -- 16840 26310 37890 51560
冷拔低碳钢丝 2530 4490 7020 -- -- -- -- -- --
实验结果，当有1个试件达不到上述规定，应取6个抗剪试件或6个拉伸试件对该实验项目进行复验。复验结果仍有1个达不到上述规定，该批制品应确认为不合格品。对于不合格品，经采用补强解决后，可提交二次验收。
当模拟试件结果达不到
E、钢筋焊接网:取样方法按GB1499.3-2023进行。
1）焊接网应按下列规定抽取试件：
a、凡钢筋级别，直径及尺寸相同的焊接网应视为同一类型制品，每批不应大于30T，或每200件为，一周局限性30T或200件，亦应按一批计算；
b、力学性能实验的试件应从成品中切取，切取过是的制品，应补焊同级别、同直径钢筋，其每边搭接的长度不应大于2个孔格的长度；
2）拉伸实验应符合下列规定：
a、冷轧带肋钢筋或冷拔低碳钢筋的焊点应做拉伸实验；拉伸实验时，两夹头之间的距离不应小于20倍试件受拉钢筋的直径，且不小于180mm；对于两根钢筋，非受拉钢筋应在离交叉焊点约20mm处切断；
b、试件数量应为纵向钢筋1个，横向钢筋1个；
c、拉伸实验结果，不得小于LL550级冷轧带肋钢筋规定的抗拉强度或冷拔低碳钢丝乙记规定的抗拉强度。
3）弯曲实验应符合下列规定；
a、冷轧带肋钢筋焊点应作弯曲实验；弯曲试件，在单耕钢筋焊接网中，应取钢筋直径较大的一根；在双根钢筋焊接网中，应取双根钢筋中的一根；试件长度应大雨或等于200mm；弯曲试件的受弯曲部位与交叉点的距离应大于或等于25mm；
b、试件数量应为纵向钢筋1个，横向钢筋1个；
c、当弯曲至180o，其外侧不得出现横向裂纹。
4)抗剪实验应符合下列规定：
a、热轧钢筋、类轧带籁钢筋或类拔低碳钢筋的焊点应做抗剪实验；抗剪试件应沿用同一横向钢筋随即切取，其受拉钢筋为纵向钢筋；对于双根钢筋，非受拉钢筋应在焊点外切段，且不应损伤受拉钢筋焊点；
b、试件数量应为3个；
5）当焊接网的拉伸实验、弯曲实验结果不合格时，应从该批焊接网中再切取双倍数量的试件进行不合格项目的检查；复检合格时，应确认该批焊接网为合格品。
焊接网的抗剪实验结果，按平均值计算，当不合格时，应在取样的同一横向钢筋上所有交叉焊点取样检查；当所有试件平均值合格时，应确认该批焊接玩为合格品。
F、钢筋闪光对焊接头：取样方法按JGJ107-2023进行。
1）闪光对焊接头的质量，应分批进行外观检查和力学性能实验，并应按下列规定抽取试件；
a、在同一台班内，由同一焊工完毕的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量少，可在一周内累计计算；累计仍局限性300 个接头，应按一批计算；
b、力学性能实验时，应从每批接头中随机切取6个试件，其中3个做拉伸实验，3个做弯曲实验；
c、焊接等长的预应力钢筋（涉及螺丝端杆与钢筋）时，可按生产时同条件制作模拟试件；
d、螺丝端杆接头可只做拉伸实验。
2）闪光对焊接头拉伸实验结果应符合下列规定；
a、3个热轧钢筋接头试件的抗拉强度不得小于该级别钢筋规定的抗拉强度；余热解决III级钢筋接头试件的抗拉强度均不得小于热轧III级钢筋抗拉强度570Mpa；
b、应至少有2个试件断于焊缝之外，并呈延性断裂。
当实验结果1有个试件的抗拉强度小于上述规定值，或有2 个试件在焊缝或热影响区发生脆性断裂时，应再取6个试件进行复试。复试结果，当仍有1个试件的抗拉强度小于规定值时，或有3个试件断于焊缝或热影响区，呈脆性断裂，应确认该批接头为不合格品。
3）预应力钢筋与螺丝端杆闪光对焊拉伸结果，3个试件应所有断于焊缝之外，呈延性断裂。
当实验结果1有个试件在焊缝或热影响区发生脆性断裂时，应从成品中再切取3个试件进行复验。复验结果，当仍有1个试件在焊缝或热影响区发生脆性断裂时，应确认该批接头为不合格品。
4)模拟试件的实验结果不符合规定期，应从成品中再切取试件进行复验，其数量和规定应与原始实验时相同。
5）闪光对焊接接头弯曲实验时应受压面实验器上进行，焊缝应处在弯曲中心点，弯心直径和弯曲角应符合表22的规定，当弯至90度，至少有2个试件不得发生破断。
闪光对焊接头弯曲实验指标
钢筋级别 弯心直径 弯曲角（O）
Ⅰ级 2d 90
Ⅱ级 4d 90
Ⅲ级 5d 90
Ⅳ级 7d 90
注：1、d为钢筋直径；
    2、直径大于25mm的钢筋对焊接头，弯曲实验时弯心直径应增长1倍钢筋直径。
   当实验结果，有2个试件发生破断时，应再取6个试件进行复验。复验结果，当仍有3个试件发生破断，应确认该批接头为不合格品。
G、钢筋电弧焊接头：取样方法按JGJ107-2023进行。
电弧焊接头外观检查时，应在清渣后逐个进行目测或量测。当进行力学性能实验时，应按下列规定抽取试件：
在一般构筑物中，应从成品中每批随时切取3个接头进行拉伸实验；
在装配式结构中，可按生产条件制作模拟试件；
在工厂焊接条件下，以300个同接头型式、同钢筋级别的接头作为一批；
在现场安装条件下，每一至二楼层中以300个同接头型式、同钢筋级别的接头作为一批；局限性300个时，仍作为一批。
钢筋电弧焊接头拉伸实验结果应符合下列规定：
3个热轧钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度，余热解决Ⅲ级钢筋试件的抗拉强度均不得小于热轧Ⅲ级钢筋规定的抗拉强度570Mpa ；
3个接头试件君应断于焊缝之外，并应至少有2个试件呈延性断裂；
当实验结果，有一个试件的抗拉强度小于规定值，或有一个试件断于焊缝，或有2个试件发生脆性断裂时，应再取6个试件进行复试。复试结果有一个抗拉强度小于规定值，或有一个试件断于焊缝，或有一个试件呈脆性断裂时，应确认该批接头为不合格品。
模拟试件的数量和规定应与从成品中切取。当模拟试件实验结果不符合规定期，复试应再从成品中切取，其数量和规定应与初始实验时相同。
钢筋电渣压力焊接头
H、电渣压力焊接头应逐个进行外观检查。当进行力学性能实验时，应从每批接头中随机切取3个试件做拉伸实验，且应按下列规定抽取试件：
在一般构筑物中电渣压力焊　以300个接头为一批。现浇钢筋混凝土多层结构中，以每一楼层或施工区段中300个同级别钢筋接头为一批，局限性300个时仍为一批，每批随机切取3个拉伸试件。
在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，局限性300个接头仍应作为一批：
钢筋电渣压力焊接头拉伸实验结果，3个试件的抗拉强度均不得小于该级别钢筋的抗拉强度
当实验结果有一个试件的抗拉强度小于规定值，应再取6个试件进行复试。复试结果，当仍有一个试件的抗拉强度小于规定值，应确认该批接头为不合格品。
I、钢筋气压焊接头：取样方法按JGJ107-2023进行。
1)钢筋气压焊接头应逐个进行外观检查。当进行力学性能实验时，应从每批接头中随机切取3个试件做拉伸实验，在梁板的水平钢筋接头中，应另切取3个接头做弯曲实验，且应按下列规定抽取试件：
在一般构筑物中，应以300个接头作为一批。
a、在一般建筑物中，以300个接头作为一批；
b、在现浇混凝土房屋结构中，同一楼层中应以300个接头作为一批；局限性300个接头仍应作为一批。
2）气压焊接头拉伸实验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度，并应断于压焊面之外，呈延性断裂。当有1个试件不符合规定期，应切取6个试件进行复试；复试结果，当仍有1个试件不符合规定，应确认该批接头为不合格品。
弯曲实验有1个试件不符合规定，应再切取6个试件进行复验。复验结果，当仍有1个试件不符合规定，应确认该批接头为不合格品。
J、预埋件钢筋T型接头：取样方法按JGJ107-2023进行。
1）预埋件钢筋T型接头的外观检查，应从同一台班完毕的同一类型预埋件中抽取10%，且不得少于10件。
2）当进行力学性能实验时，应以300件同类型预埋件作为一批。一周内连续焊接时，可累计计算。应从每批预埋件中随机切取3个试件进行拉伸实验；试件的长度应大于或等于200mm，钢板的长度和宽度均应大于或等于60mm。
3）预埋件钢筋T型接头3 个拉伸实验结果，其抗拉强度应符合下列规定：
a、HRB335钢筋接头均不得小于350Mpa；
b、HRB400钢筋接头不得小于490Mpa。
当实验结果有1个试件的抗拉强度小于规定值时，应再切取6个试件进行复验。复验结果，当仍有1个试件的抗拉强度小于规定值时，应确认该批接头为不合格品。对不合格品采用补强焊接后，可提交二次验收。
K、钢筋机械连接：取样方法按JGJ107-2023进行。
（1）钢筋直螺纹接头　同一施工条件下的同一批材料的同等级、同规格接头，以500个为一验收批进行检查与验收，局限性500个也作为一个验收批。每一验收批随机抽取3个试件做单向拉伸实验。
（2）接头的现场检查：每种规格钢筋的接头试件不少于三根，接头试件的钢筋母材应进行抗拉强度实验。三根接头试件的抗拉强度均不小于该级别抗拉强度的标准值，对A级接头同时尚应不小于0.9倍钢筋母材的实际抗拉强度。计算钢筋实际抗拉强度时，应采用钢筋的实际横截面面积
（3）检查项目：单向拉伸实验。
8、防水材料：
1）高聚物橡胶改性沥青防水卷材：
（1）检查批：以同一品种、同标号、同等级
