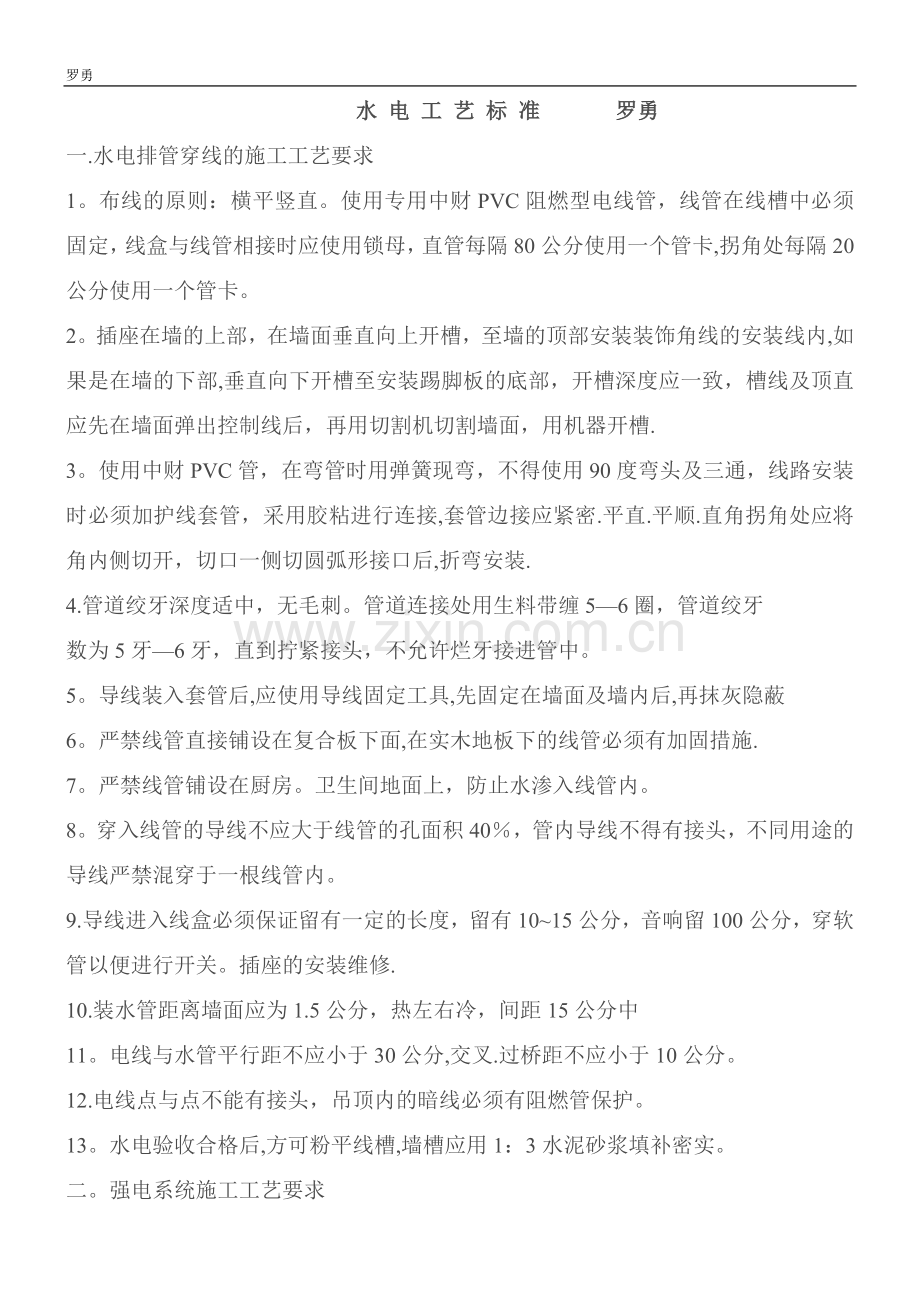

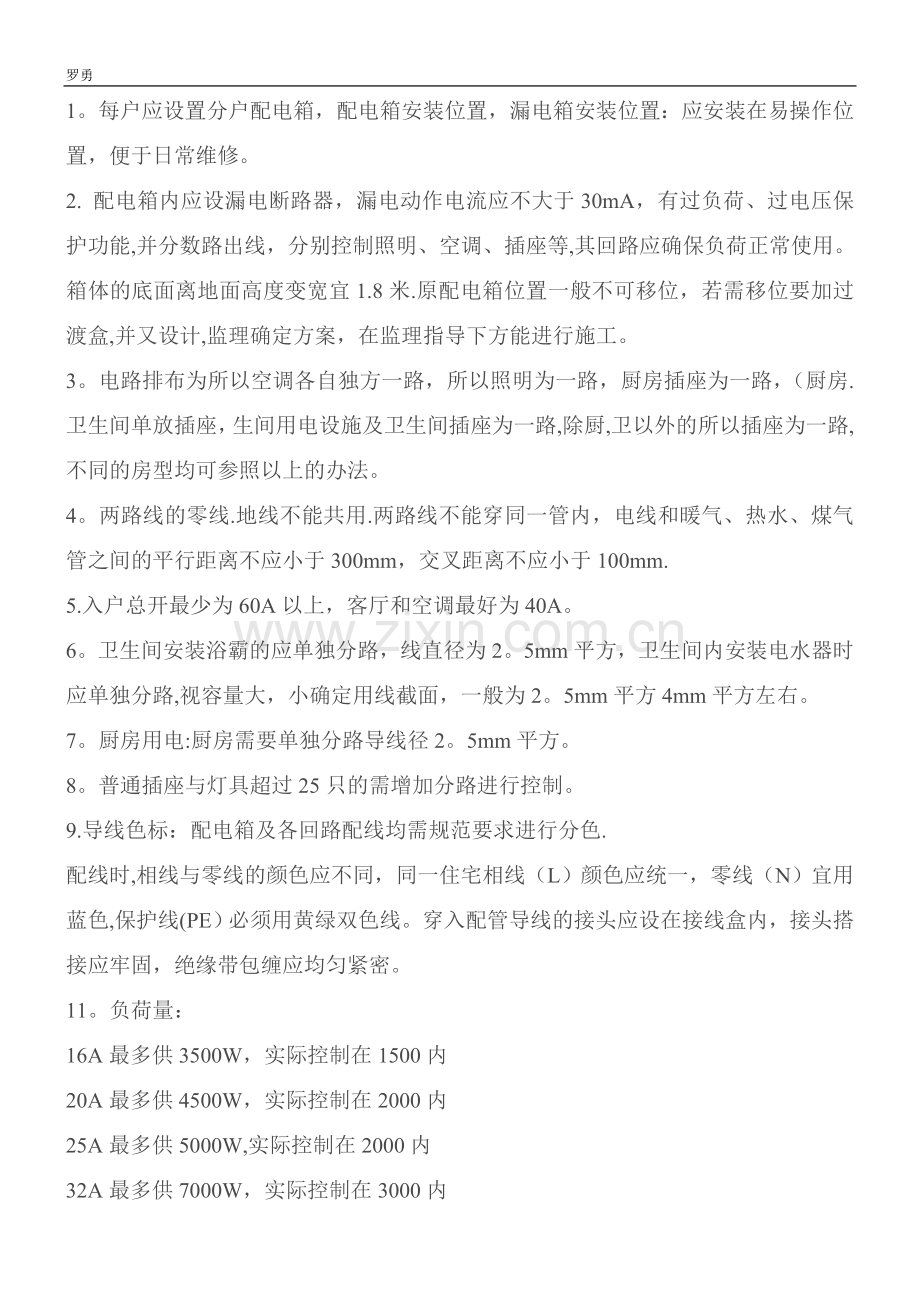

罗勇水 电 工 艺 标 准 罗勇一.水电排管穿线的施工工艺要求 1。布线的原则：横平竖直。使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡,拐角处每隔20公分使用一个管卡。 2。插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内,如果是在墙的下部,垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽. 3。使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接,套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后,折弯安装. 4.管道绞牙深度适中，无毛刺。管道连接处用生料带缠56圈，管道绞牙 数为5牙6牙，直到拧紧接头，不允许烂牙接进管中。 5。导线装入套管后,应使用导线固定工具,先固定在墙面及墙内后,再抹灰隐蔽 6。严禁线管直接铺设在复合板下面,在实木地板下的线管必须有加固措施. 7。严禁线管铺设在厨房。卫生间地面上，防止水渗入线管内。 8。穿入线管的导线不应大于线管的孔面积40，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。 9.导线进入线盒必须保证留有一定的长度，留有1015公分，音响留100公分，穿软管以便进行开关。插座的安装维修. 10.装水管距离墙面应为1.5公分，热左右冷，间距15公分中 11。电线与水管平行距不应小于30公分,交叉.过桥距不应小于10公分。 12.电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。 13。水电验收合格后,方可粉平线槽,墙槽应用1：3水泥砂浆填补密实。 二。强电系统施工工艺要求 1。每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。 2. 配电箱内应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能,并分数路出线，分别控制照明、空调、插座等,其回路应确保负荷正常使用。箱体的底面离地面高度变宽宜1.8米.原配电箱位置一般不可移位，若需移位要加过渡盒,并又设计,监理确定方案，在监理指导下方能进行施工。 3。电路排布为所以空调各自独方一路，所以照明为一路，厨房插座为一路，（厨房.卫生间单放插座，生间用电设施及卫生间插座为一路,除厨,卫以外的所以插座为一路,不同的房型均可参照以上的办法。 4。两路线的零线.地线不能共用.两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm. 5.入户总开最少为60A以上，客厅和空调最好为40A。 6。卫生间安装浴霸的应单独分路，线直径为2。5mm平方，卫生间内安装电水器时应单独分路,视容量大，小确定用线截面，一般为2。5mm平方4mm平方左右。 7。厨房用电:厨房需要单独分路导线径2。5mm平方。 8。普通插座与灯具超过25只的需增加分路进行控制。 9.导线色标：配电箱及各回路配线均需规范要求进行分色. 配线时,相线与零线的颜色应不同，同一住宅相线（L）颜色应统一，零线（N）宜用蓝色,保护线(PE）必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。 11。负荷量： 16A最多供3500W，实际控制在1500内 20A最多供4500W，实际控制在2000内 25A最多供5000W,实际控制在2000内 32A最多供7000W，实际控制在3000内 40A最多供9000W，实际控制在4500内 12电器的额定电流与导线标称横截面积数据见表1 13.表1 电器的额定电流与导线标称横截面积数据 电器的额定电流，A 导线标称横截面积，M 6 0.75 6 0 1 10 6 1.5 10 5 2。525 2 4 32 0 6 40 3 10 14.文明施工，规范施工,加速施工，给整个工程开个好头. 三。弱电系统施工的技术施工要求 1.电话必须使用专用电话线穿线管敷设，不能与其他线混穿一管。 2。TV有线电视线必须采用符合要求的同轴电缆线（宽频7。5II),并严禁对接，有线网络线的弯曲半径或=8D（R为64MM）。 3.TV有线电视线严禁与网络线混穿一管。 4。 强弱电严禁在同一根管内铺设，不得接入同一个接线盒。 5. 强弱电线管间距要大于20mm。电话线、电视线等信号线不能和电线平行走线. 6。四终端以下的安装，应采用分频器(分配器).分配必须安装在120型的大方线盒内（TV盒）减少电平信号的损失，同时又便于维修。 7。进行通电实验,检查所有电器元件的工作状态功能是否正常. 8。留足音响线出口的长度方便以后移位,并保护。 9。完毕后有电工绘制电路图(电器排列平面图,系统图）。10。电工必须配有持证上岗,配备规范电工工具. 11。电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作，文明施工。 四.灯具的安装工艺要求 1。灯具的安装最基本的要求就是牢固. 2.室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。 3.卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。 4.台灯等带开关的灯头，为了安全,开关手柄不应有裸露的金属部分. 5。装饰吊平顶安装各类灯具时，应按照灯具的安装说明的要求进行安装，灯具重量大于3kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装（不能用吊平顶吊木龙骨支架安装灯具)。不得挂在相邻的水管、电管上,必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内. 6.轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上. 7.成排灯具必须横平竖直，允许偏差不大于5mm。 8。在吊平顶内与灯具连接的导线，必须有金属软管保护，不得裸线. 五。开关、插座安装工艺要求 1。根据设计和客户大案要求确定开关、插座、灯具的相关位置。 2.插座、开关安装牢固，四周无缝隙；面向电源插座的相线和零线的位置为右相左零，有接地孔的插座，其他线插应为上方位置，接地应可靠。 3。插座离地面应不低于200mm。同一室内安装的插座应采用防触电保护措施的插座；成排安装的插座高低不应大于2mm. 4.开关、插座整洁无污迹。15m以下安装的插座应采用防守触电保护施的插座;线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。 5。照明灯开关距地面高度宜为1.3m，开关、插座距门口为150200mm，开关不宜装在门后. 6出水口大案下方不要有座和开关,左右要案有20mm距离. 7开关位置应与灯头位相对应,同一室内开关方向应一致。 8暗盒要平整，不能超出墙平面，安装在木质材料上的开关、插座的接线盒要接至面板底.线管要低于墙平面，与暗盒连接用暗盒螺母，开关、插座分别要在同一水平上。 成品保护 1。安装开关、插座时不得碰坏墙面，要保持墙面的清洁。 2.开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。 3.其它工种在施工时，不要碰坏和碰歪开关、插座。 应注意的质量问题 1。开关、插座的面板不平整，与建筑物表面之间有缝隙。应调整面板后在拧紧固定螺丝，使其紧贴建筑物表面. 2。开关未断相，插座的相线、零线及地线压接混乱，应按要求进行改正。 3。多灯房间开关与控制灯具顺序不对应.在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。 4.固定面扳的螺丝不统一(有一字和十字螺丝）。为了美观，应选用统一的螺丝。 5。同一房间的开关、插座的安装高度这差超出允许偏差范围，应即时更正。 6.开关、插座箱内拱头接线，应改为鸡爪接导线总头，再分支导线接个开关或插座端头。或采用LC安全型压线帽压接总头后，再分支进行导线连接。 六、卫生洁具安装工艺要求 1。卫生器具外表面洁净无损坏，安装牢固平稳，不得松动；个连接处应密封无渗漏；阀门开关灵活。安装完毕后进行不少于2小时盛水试验无渗漏，盛水量分别如下:便器高低落水箱应盛至板手以下10MM处；各种洗涤盆、面盆应盛至溢水口;浴缸应盛至不少于缸深的三分之一；水盘应盛至不少于盘深的三分之二. 2坐便器安装；安装前必须检查坐便器有无破损、裂纹，进水孔与排水口应通畅,不符合质量要求的不应盲目安装。坐便器应安装平稳、端正，位于厕所隔间中,位置应正确，并用水平尺度调整平面水平。 3地漏安装：地漏应安装在地平最低外，其标高不应超出地面，最低不得低于5MM。 4蹲式大便器排水孔的中心纵向距离墙体面不小于540mm：坐式大便器排水孔的中心纵向距墙体面不小于420mm,坐面距地面的高度300mm：洗脸池安装：洗脸洗手盆盆口边距地约800mm;浴盆的上口边距地面不大于520mm。 5洗脸池安装：洗脸池台盆上口距地800MM,台盆安装支架上应接触严密，不得有松动.台盆应用水平尺校正，水平偏差小于等于2MM。三角阀门和脸盆龙头连接采用钢管收紧. 6卫生器具的给水连接管不得有凹凸弯偏等缺陷. 7卫生器具固定应牢固。不得在多孔砖或轻型隔墙中使用膨胀螺栓固定卫生器具。 8卫生器具及各种给水管在穿过楼层时周边应作防漏处理,检查合格后放可进入下道工序施工。 1洁具在搬运和安装时要防止磕碰.稳装后洁具排水口应用防护用品读堵好，镀铬零件用纸包好，一免堵塞或损坏。 2在釉面砖、水磨石墙面剔孔洞时，宜用电钻或先用小錾子轻剔掉釉面，待剔至砖底灰层处放可用力,但不得过猛,以免将面层剔碎或震成空鼓现象。 3洁具稳装后，为防止配件丢失或损坏,如拉链、读堵链等材料、配件应在竣工前统一安装. 4安装完的洁具应加以保护，防止洁具瓷面受损和整个洁具损坏. 5通水试验前应检查地漏是否畅通，分户阀门是否关好,然后按层段分房间逐一进行同水试验，以免漏水使装修工程受损。 6在冬季室内不通暖时，各种洁具必须将水放净。存水弯应无积水,以免将洁具和存水弯冻裂。 应注意的质量问题 1.座便器不平,左右倾斜.原因：稳装时，正面和两侧垫砖不牢,焦渣天填充后,没有检查，抹灰后不修理，造成高水箱与便器不对中。 2.高、低水箱拉、拖把不灵活。原因：高、低水箱内部配件安装时,三个主要部件在水箱内位置不合理。高水箱进水、拉把应放在水箱同侧。以免使用时互相干扰。 3.零件镀铬表面被破坏。原因：安装时使用管钳。应使用平面扳手或自制扳手。 4。坐便器与背水箱中心没对正，弯管歪扭。原因：划线不对中，便器稳装不正或先稳背箱，后稳便器。 5.坐便器周围离开地面。原因:下水管口预留过高，稳装前没修理。 6.立式小便器距墙缝隙太大.原因：甩口尺寸不准确. 7。洁具溢水失灵.原因：下水口无溢水眼. 8.通水之前，将器具内污物清理干净，不得借通水之便将污物冲入下水管内，以免管道堵塞。 严禁使用未经过过滤的白灰粉代替白灰膏安装卫生设备，避免造成卫生胀裂.
