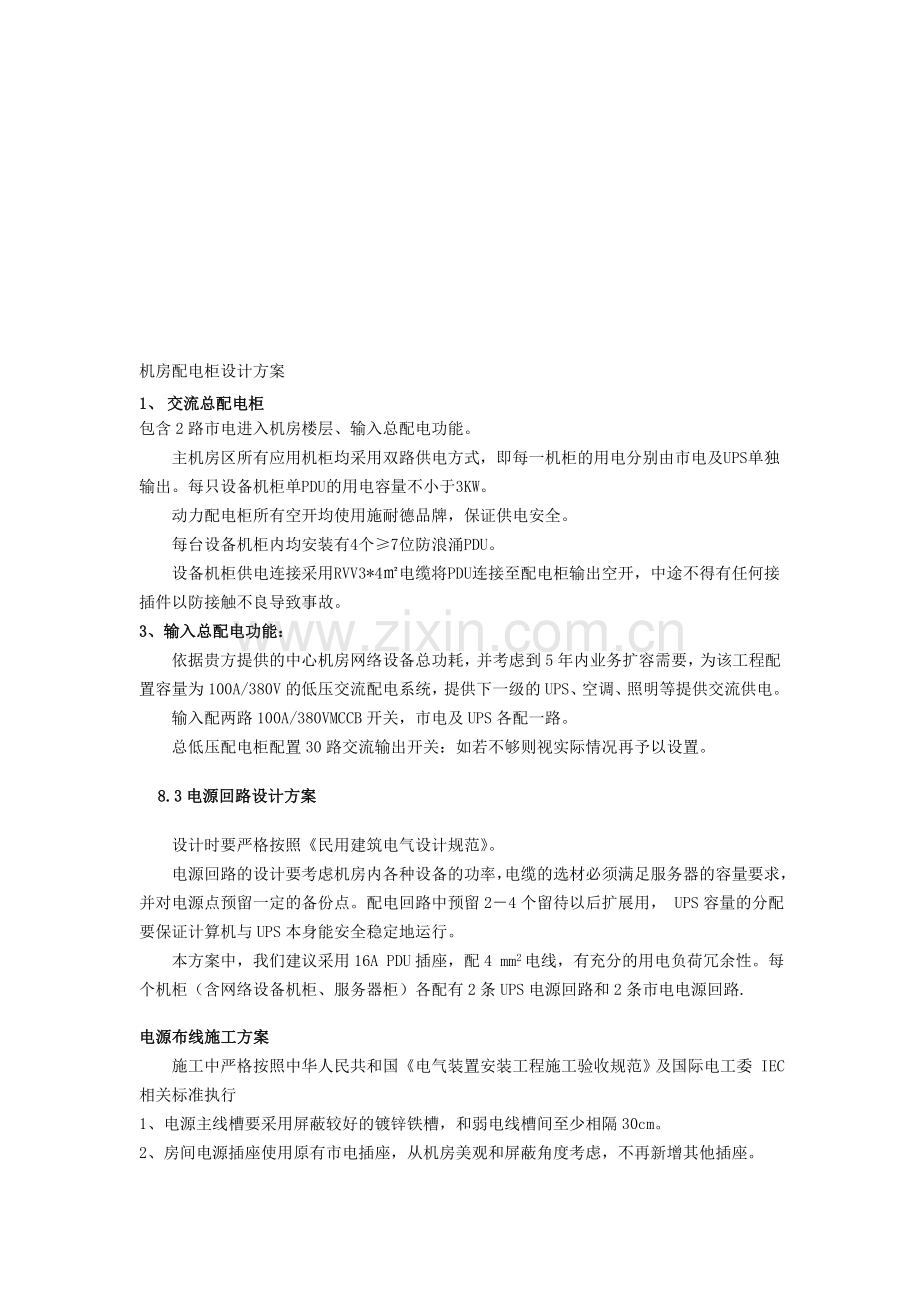

机房配电柜设计方案
1、 交流总配电柜
包含2路市电进入机房楼层、输入总配电功能。
主机房区所有应用机柜均采用双路供电方式，即每一机柜的用电分别由市电及UPS单独输出。每只设备机柜单PDU的用电容量不小于3KW。
动力配电柜所有空开均使用施耐德品牌，保证供电安全。
每台设备机柜内均安装有4个≥7位防浪涌PDU。
设备机柜供电连接采用RVV3*4㎡电缆将PDU连接至配电柜输出空开，中途不得有任何接插件以防接触不良导致事故。
3、输入总配电功能：
依据贵方提供的中心机房网络设备总功耗，并考虑到5年内业务扩容需要，为该工程配置容量为100A/380V的低压交流配电系统，提供下一级的UPS、空调、照明等提供交流供电。
输入配两路100A/380VMCCB开关，市电及UPS各配一路。
总低压配电柜配置30路交流输出开关：如若不够则视实际情况再予以设置。
8.3电源回路设计方案
设计时要严格按照《民用建筑电气设计规范》。
电源回路的设计要考虑机房内各种设备的功率，电缆的选材必须满足服务器的容量要求，并对电源点预留一定的备份点。配电回路中预留2－4个留待以后扩展用， UPS容量的分配要保证计算机与UPS本身能安全稳定地运行。
本方案中，我们建议采用16A PDU插座，配4 mm2电线，有充分的用电负荷冗余性。每个机柜（含网络设备机柜、服务器柜）各配有2条UPS电源回路和2条市电电源回路.
电源布线施工方案
施工中严格按照中华人民共和国《电气装置安装工程施工验收规范》及国际电工委 IEC相关标准执行
1、电源主线槽要采用屏蔽较好的镀锌铁槽，和弱电线槽间至少相隔30cm。
2、房间电源插座使用原有市电插座，从机房美观和屏蔽角度考虑，不再新增其他插座。

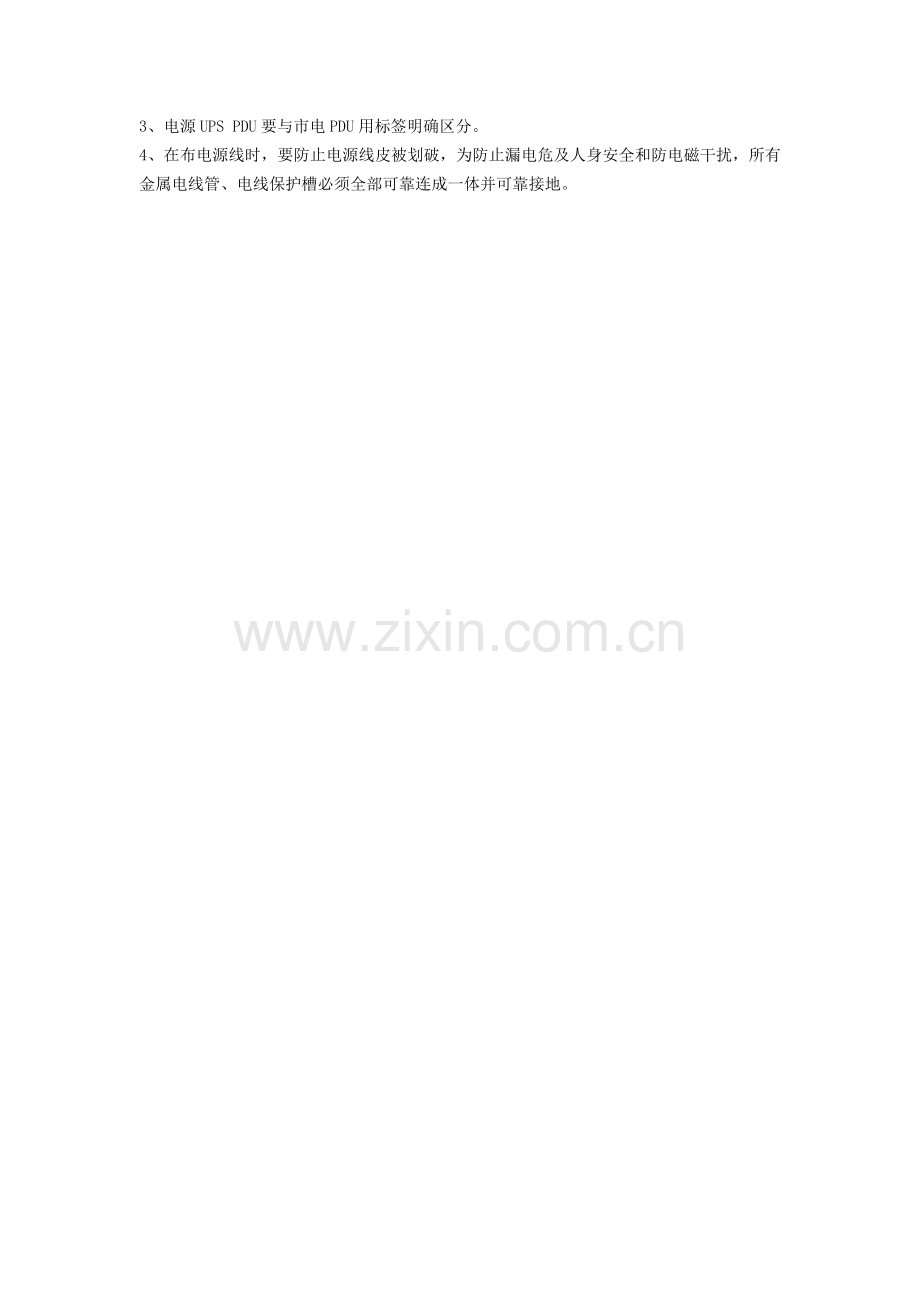

3、电源UPS PDU要与市电PDU用标签明确区分。
4、在布电源线时，要防止电源线皮被划破，为防止漏电危及人身安全和防电磁干扰，所有金属电线管、电线保护槽必须全部可靠连成一体并可靠接地。

机柜抗静电地板加固

原有机柜下静电地板支撑如下图

由于局业务不断扩大，业务系统数字化。机房机柜内的服务器及存储也响应增多，7个机柜空间都已经完全利用，机房静电地板原有支撑已不足以支撑现有的机柜重量。
本次改造方案将机柜下的静电地板支撑增加一倍，保证地板承重需求。

材料要求：
技术服务
指标项
技术指标要求
★机房强电改造内容
配电箱：施耐德空开，双回路市电接入及UPS接入，20个16A市电回路，20个16A UPS输出回路，配备电流电压表，市电、UPS输入输出指示灯、防雷器。
PDU：28个，≧7插，数字电压显示、输出万用10A、16A兼容孔，19寸机柜水平安装。使用3*4㎡RVV电缆接入配电箱
强电桥架：200*100 下走线式安装
网式桥架：200*100 上走线式安装
静电地板承重加固
4*25+1*16电缆接至楼层总电箱
