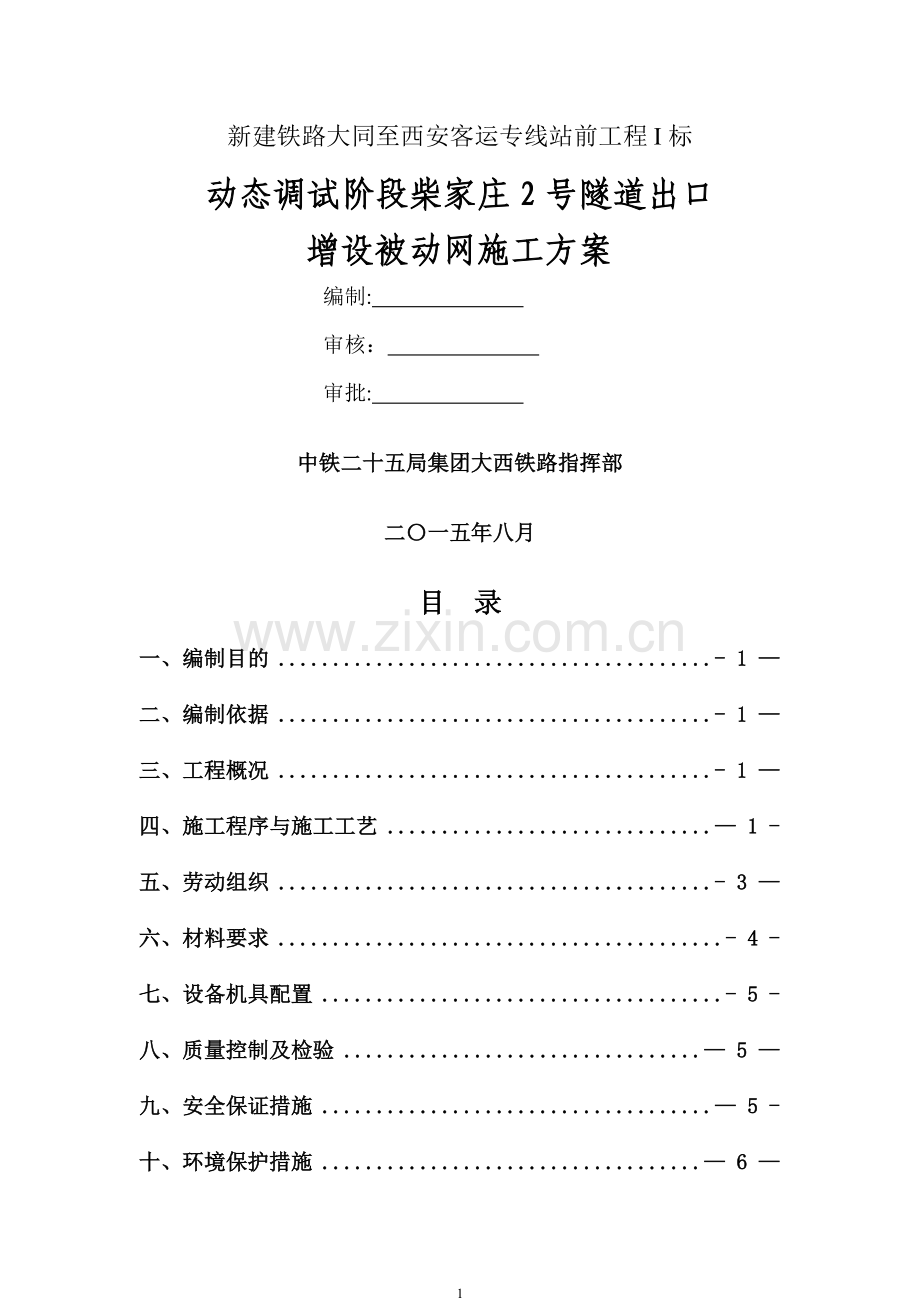

新建铁路大同至西安客运专线站前工程I标
动态调试阶段柴家庄2号隧道出口
增设被动网施工方案
编制:
审核：
审批:
中铁二十五局集团大西铁路指挥部
二〇一五年八月
目 录
一、编制目的 - 1 —
二、编制依据 - 1 —
三、工程概况 - 1 —
四、施工程序与施工工艺 — 1 -
五、劳动组织 - 3 —
六、材料要求 - 4 -
七、设备机具配置 - 5 -
八、质量控制及检验 — 5 —
九、安全保证措施 — 5 -
十、环境保护措施 — 6 —
1

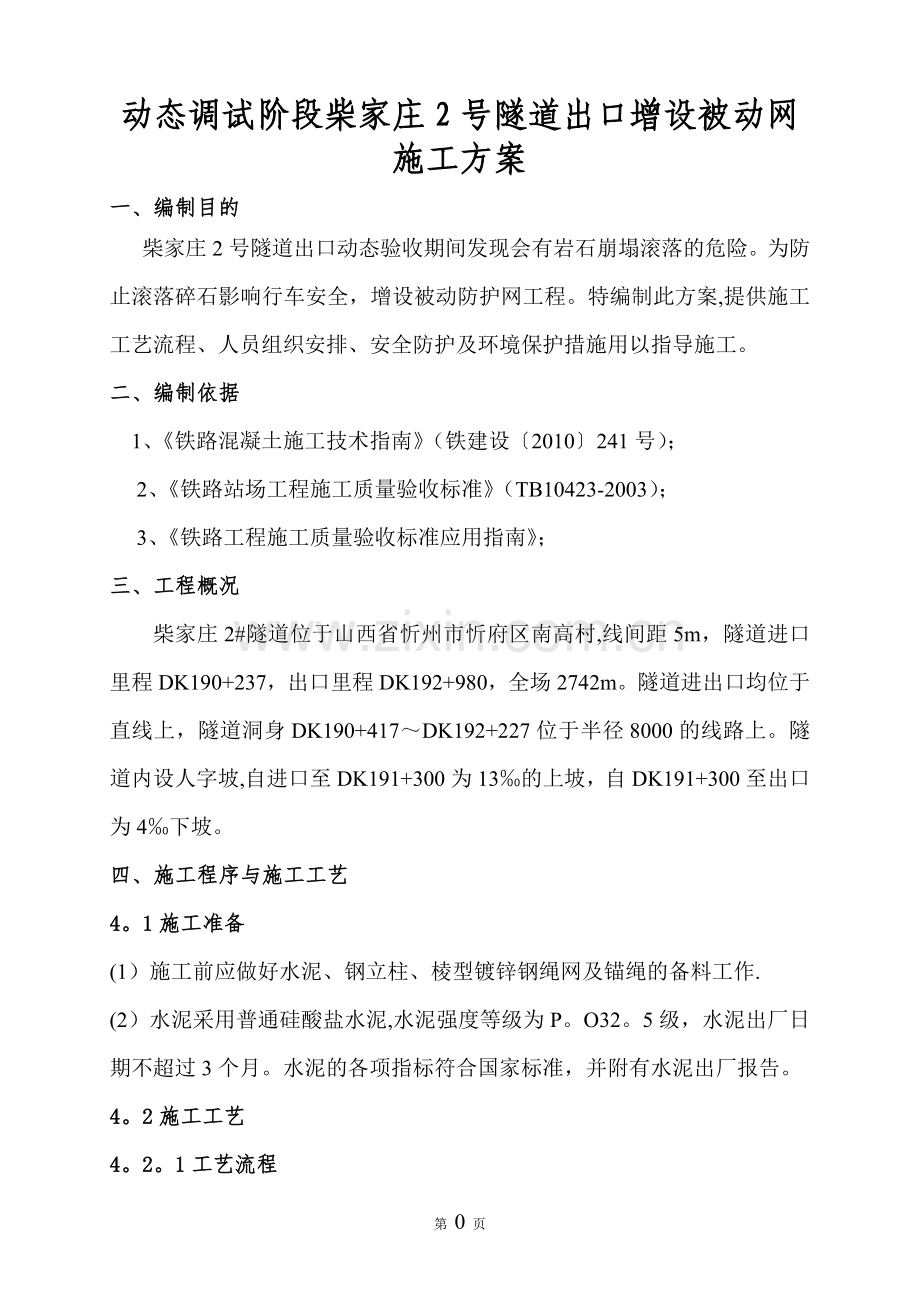

动态调试阶段柴家庄2号隧道出口增设被动网施工方案
一、编制目的
柴家庄2号隧道出口动态验收期间发现会有岩石崩塌滚落的危险。为防止滚落碎石影响行车安全，增设被动防护网工程。特编制此方案,提供施工工艺流程、人员组织安排、安全防护及环境保护措施用以指导施工。
二、编制依据
1、《铁路混凝土施工技术指南》（铁建设〔2010〕241 号）；
 2、《铁路站场工程施工质量验收标准》（TB10423-2003）；
 3、《铁路工程施工质量验收标准应用指南》；
三、工程概况
柴家庄2#隧道位于山西省忻州市忻府区南高村,线间距5m，隧道进口里程DK190+237，出口里程DK192+980，全场2742m。隧道进出口均位于直线上，隧道洞身DK190+417～DK192+227位于半径8000的线路上。隧道内设人字坡,自进口至DK191+300为13‰的上坡，自DK191+300至出口为4‰下坡。
四、施工程序与施工工艺
4。1施工准备
(1）施工前应做好水泥、钢立柱、棱型镀锌钢绳网及锚绳的备料工作.
(2）水泥采用普通硅酸盐水泥,水泥强度等级为P。O32。5级，水泥出厂日期不超过3个月。水泥的各项指标符合国家标准，并附有水泥出厂报告。
4。2施工工艺
4。2。1工艺流程
施准备工
钢柱基础、基座施工
钢柱就位施工
上下支撑绳施工
棱型钢绳网、缝合钢绳施工
锚杆锚固施工
上拉、侧拉锚绳、加固拉锚绳安设

工艺流程图
4.2。2施工注意事项:
被动拦石网由钢立柱、高强度棱型镀锌钢绳网、锚绳及锚固基础组成，钢立柱间距10m，拦石网的高度一般为5m至7m,施工时根据现场地形实际情况对位置和标高进行适当调整。
锚杆施工前,应根据设计要求和允许调整原则定好孔位。
钢柱的倾角应满足设计和施工要求，误差为正负5度，不满足要求的可重新调整或增设下拉锚绳。
拦石网钢柱基础，采用人工开挖。被动拦石网基础尺寸必须确保锚固深度,可适当进行调整。当基础处于基岩裸露或覆盖层很薄时，直接钻凿。钢柱混凝土基础地脚螺栓锚杆孔径不小于φ42，基础顶面用薄层C20细石混凝土或M20水泥砂浆抹平,拉锚绳锚杆孔径不小于φ42。当基础所处地层为厚度小于混凝土基础深度的覆盖层时，覆盖层部分用混凝土置换,下部直接钻凿锚杆孔,形成复合基础。混凝土基础顶面与拦石网系统走向中心线处地面齐平.钢柱基础长轴方向与该基础中心和其左右基础中心连线夹角的平分线一致。
五、劳动组织
劳动力组织形式详见表5-1
表5—1劳动力组织表
序号
项 目
人 数
备 注
1
施工负责人
1

2
安全防护员
1

3
铁路局配合安全员
1

4
铁路局配合防护员
1

5
施工队负责人
1

6
测量人员
2

7
钻工
4

8
辅助工人
4

9
电工、修理工
1

10
空压机司机
1

合 计

17

六、材料要求
1、被动网所用的材料,应选用符合相关要求的标准化产品.
2、网片材料:根据加工工艺和材料性质不同分为钢板网及金属网。该处采用金属网。
3、立柱和斜拉锚绳是被动网的立体结构，应具有很好的稳定性的结构强度。
4、连接件：螺栓、垫片、钢丝绳、钢轮、缓冲卡环、卸扣等。被动网安装时采用普通低碳钢螺栓、螺母作连接紧固件，其机械性能分级应符合《螺栓技术条件》（GB38）、《螺母技术条件》（GB61）的技术规定.
5、被动网、钢材进场时注意堆放，堆放时要减少变形和锈蚀或划破等，堆放要平整，并高于周围地面，并用彩条防雨布覆盖。
6、被动网施工所用材料进场时应有产品合格证书.
7、具体材料见下表。
编号
材料名称
规格型号
单位
数量
备注
1
被动网片
5m＊10m
片
5

2
立柱
125mm＊125mm
根
6

3
锚杆
M16*2m
根
4

4
锚杆
M16*2.5m
根
4

5
螺栓锚杆
Φ25＊1m
根
12

6
上拉锚绳
Φ14*14
根
12

7
侧拉锚绳
Φ14＊11
根
2

8
上支撑绳
Φ18＊71m
根
1

9
下支撑绳
Φ18＊67m
根
1

10
边垂绳
Φ18＊6m
根
2

11
钢轮
Φ140
个
12

12
U型消能件
U—150
个
4

13
缓冲卡环
Φ8-60
个
80

14
绳卡
Φ8/Φ13/Φ19
个
150

15
卸扣

个
355

7。设备机具配置
1、施工机械设备:运输车辆、发电机、空压机、紧绳器、凿岩机等。
2、主要工具：铁镐、铁锹、灰桶、板手、钳子、安全帽、防护手套、安全绳、安全带等。
8。质量控制及检验
1、被动网施工所用材料的品种、规格、质量应符合相关要求。
检验方法：查验产品质量证明文件和性能报告单,并抽样检验.
2、被动网的设置位置应符合防护要求.
检验方法:观察、尺量。
3、混凝土、砂浆强度等级应符合要求
检验方法:混凝土、砂浆拌合符合配合比，并预留试件。
4、被动网设置应平顺、与地面密贴。
9。安全保证措施
1、施工前进行技术安全交底，施工中应明确分工,统一指挥.
2、各种机械机具应处于完好可靠状态。
3、上岗前要做好完全检查工作,由班组长负责,责任到人，互相督促检查，施工人员进入现场应戴好安全帽，操作人员应集中精神，遵守有关安全操作规程。
4、机械、电器设备应专人操作。
5、电气(焊)操作员应持有操作证.
6、高空作业应设安全防护措施，在既有线附近作业,应设置行车安全防护.
7、风动钻机管路连接应牢靠，避免脱开甩出伤人。
8、切割钢绞线使用的砂轮切割机要设安全护罩,以免断片伤人。
9、夜间施工要有足够的照明。
十、环境保护措施
1、钻孔干钻过程中必须有吸尘装置，避免尘土飞扬。
2、锚索加工过程中,及时清理废料、废碴，同时加强油料管理，避免油料渗露，污染环境。
3、封孔注浆严格控制注浆量，在保证施工质量的同时，防止浆液污染地下水源及涌出地表的现象发生。
4、现场材料集中堆放，施工设备由专人负责管理,防水、排水设施提前修砌，保证现场文明施工的正常进行。
