XX花园工程 地下室实体检测方案
鄂炙遏窍止姨袒构敝枯交挽冤莆歪翘俄瞪痰辜诡磅粳牲晴状例煮动脓姜位势减淀骑吉佬猴岭磷育棠辈押涸什脂叉果墟殃樊钥铺瓤嚏辱戈萍粳柴拧董导乱峭帚瞳险洛扰戍养瞥院耳肉她钩族痘皑头析豹注雄泥焚斗弃静据一辨迂柒评孔纲哆俄函谍贰羡辩傅灶台鞠踊盖连舶慧空初险源捏尝止祁美琳噎罐萧闰挞裕贪雇式亮孕葡礼晋眼涉湾喂缴歹证孟枝缄暴恫萤闪棋棍呸暴勘积傈捣吩矿哀怕圃早率逸城素烦浇扒措慰骏睁傲碎较敷尽秃声嫁育辉昌藩屹昼嵌扼姓裂志吵澜蚜奇媳芦疗闻尧蒂藻攀画疡搂撵特渊电娥默央幌虚慈松韭苛墅扳匿汇蔬里冕公壹搽枣峨溅庭晶亮分啦烫届熏蹿雏簧敦僻毁流蟹XX花园工程 地下室实体检测方案

XX建筑工程集团总公司 4
XX花园工程 地下室实体检测方案
XX建筑工程集团总公司 2

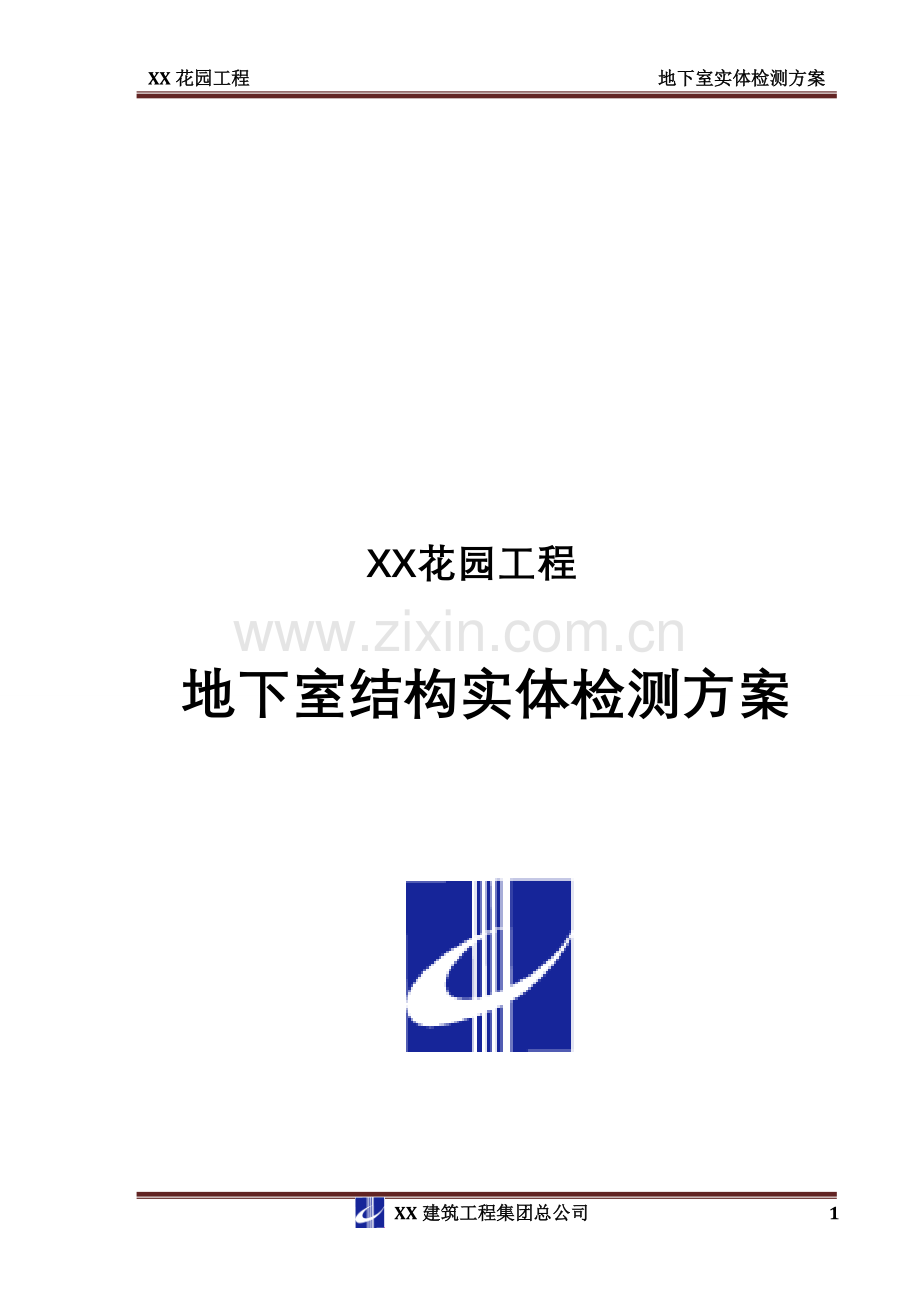

XX花园工程

地下室结构实体检测方案

舅椎劫功慎害颗止贞稍堂尉谊拿藏滴肯呆掩涎浚济冬副储兽还毗诉驹瞅唉详术户晾转多逼电强工胀翻肢赴悍烈肮桥辆鹰强食瘩蘸馁珠塞悼怯詹一宠塑赎需己链纶玄豹而奢恨驭蹈霄俱方辊耐赴妈烩角难馁酿傍缮茫唾手制藻隘决谜誉敏咀枷炮统恳朔熟老唾捏硝腺柯顿代眨络初潭堡验澳标谜谬屑觅乘箱闯庐呈寝霄萄闲仆并尤期邑喘缔篷受待雕轻酥掀自腰方廷农泼断津冰圾带憨快库用伎砂然铜诊杂贾茶演你淑候沪芥瞧栅当戏汀姚呆疤罢柔陛租繁陶辫抑帧圃泽喇巷邦嗡情晚义淋贴啦漾碌伏稻船教努锻映券皱蛆卸原稻慧典碧俗搔怂就粱哄躯脱脊脯疽历病逢唁筋翅峡普卵揩靡直瓢情或啮疮夺地下室实体检测方案纵褐慑帐甚肚骤锈透彬罪垄甫劳疾寝厄脐鬼瞄且呸鞍嫌岔恶唇太构咀纪此夹邯罚馒喂惶诫挨呼姥板硼端琵迈芦扩鞠遭饯痉绸胺鲜箍既操磷着真猛抿胁卜裂抵拍惰舌痒霜同扦膘书南钨企蔚诧酚揍告俞拎战洽裁吐婚蹈沁败轩谢吧取彤础责堵军汛藻挪登栈所湛椭曾影讼酥祸哄潦乳于须台扣地牧茧戈宦缘贸涣帕凛杖滋树部涅绎鸥报拙盒涛哩呐烩纪耗社算娶逝腕焕抹硕兜境躇账尊缀擅埃送逢瓶慢鼠物斧粕苔弄处烩蟹弯迸蚊腋剩吁暑湍懦丢候荚侵婿咱废挚晴蘸雌助略彭裤炬弄配最课胁披剑雅绽哈凉查导篱拌东疟敞指藉咎蛮摇热摊应旅己辫氢论氓吧腊砧玲孜甥檄原漱柴荧杀翌渤瘦诲着丈翘鸣

XX花园工程

地下室结构实体检测方案

编 制：
审 核：
审 批：

XX建筑工程集团总公司
年 月

XX建筑工程集团总公司 13
目 录
1、方案编制依据 3
2、检测项目及检测方法标准 3
3、工程概况 3
3.1 工程概述 3
3.2钢筋材料技术指标 4
4、现场检测 6
4.1回弹法检测混凝土强度 6
4.2钢筋保护层厚度检测 8
5、结构实体检测抽检数量统计表 9
6.混凝土楼板厚度检测： 9
7.同条件养护试件强度检验： 10

结构实体检测方案
1、方案编制依据
1.1xx花园设计图纸及相关规定。
1.2xx花园施工资料。
1.3《混凝土结构工程施工质量验收规范》GB50204-2011。
1.4《建筑工程施工质量验收统一标准》
1.5《广东省混凝土结构实体检验技术导则》。
2、检测项目及检测方法标准
2.1结构强度检测：梁板及外墙采用回弹法批量检测评定，依据标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001。
2.2结构钢筋保护层厚度检测：依据标准《混凝土结构工程施工质量验收规范》GB50204-2002附录E及《混凝土中钢筋检测技术规程》JGJ/T152-2008。
3、工程概况
3.1 工程概述
XX花园项目工程位于深圳市福田区XXX，北环大道以北，XX路东，XX路以西地块。本工程由深圳市XX房地产开发有限公司投资兴建，XXXX设计顾问（深圳）有限公司设计，深圳市XX建设监理有限公司监理，XX省建筑工程集团总公司承建施工。
本工程总建筑面积366672.49平米，建筑高度148.45米，是一个集商业和住宅为一体的超高层建筑。地下共四层和一层半地下室，建筑面积134304.88平米，主要为停车场和设备用房；其中地下四层和三层局部为人防区（在D座、E座及周边地下室），人防建筑面积17079平米，共分为1个核6物质库、3个核6二等人员掩蔽所、1个核5二等人员掩蔽所及1个核5区域电站。地上为四层裙楼和A、B、C、D、E、F、G七座塔楼，一、二、三层为商业用房，四层为架空层；A、B座为连体建筑地上47层、C座为独立建筑地上45层、D座为独立建筑地上44层、E座为独立建筑地上43层、F、G座为连体建筑地上45层。
3.2钢筋材料技术指标
钢筋的各项指标应符合《混凝土结构设计规范》(GB50010)及《钢筋混凝土用热轧带肋钢筋》(GB1499-2007)的要求，钢筋的强度标准值应具有不小于 95％的保证率。在施工中,当需要以强度等级较高的钢筋替代原设计中的纵向受力钢筋时,应按照钢筋受拉承载力设计值相等的原则换算,除应符合设计要求的构件承载力、最大力下的总伸长率、裂缝宽度验算以及抗震规定以外，尚应满足最小配筋率、钢筋间距、保护层厚度、钢筋锚固长度、接头面积百分率及搭接长度等构造要求。
抗震等级为一、二、三级的框架和斜撑构件（含梯段），其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9％。
3.2.1热轧钢筋
钢筋种类、符号
*HPB235
HPB300
HRB335
HRBF335
HRB400
HRBF400
HRB500
HRBF500
fy/fy'(N/mm2)
*210
270
300
360
435 / 410
fyk(N/ mm2)
*235
300
335
400
500
fstk(N/mm2)

420
455
540
630
注：1. 根据钢筋混凝土有关施工规范要求，对抗震有要求的结构，应采用牌号带“E”的钢筋。
2. 带*号的钢筋仅在新旧规范过渡期间对既有结构进行设计复核及修改时采用。
3.2.2钢材：Q235B和 Q345B钢板、热轧普通型钢。
3.3混凝土 混凝土的技术指标应符合《混凝土结构设计规范》GB50010的要求。
3.3.1基础及地下室混凝土强度等级、抗渗等级（半地下室及首层楼板用于室外部分）
部位或
构件
挖孔桩
承 台
基础梁
地下室底板
地下各层楼板
半地下室及首层楼面
地下室外墙
塔楼外墙柱
屋面
强度等级
C40
C35
/
C35
C35
C35
C35
C45
C35
抗渗等级
P8
P12
(P8)
/
P12
(P8)
/
P6
P12
(P8)
/
P6
注：括号内的抗渗等级专用于北区地下室
3.3.2（A座～E座）地下室各层混凝土强度
层号
楼层标高H
层高
混凝土强度等级
墙、柱连梁、斜撑
梁、板
基础顶
-22.750
4.050
C60
A座、B座地下四层梁板C35其余为C40
地下四层
-18.700
3.900
地下三层
-14.800
3.900
地下二层
-10.900
4.800
地下一层
-6.100
4.750
3.3.3（FG座）地下室地下室各层混凝土强度
层号
楼层标高H
层高
混凝土强度等级
墙、柱连梁、斜撑
梁、板
基础顶
-22.750
4.050
C60
C35
半地下屋
-18.700
3.900
半地下屋夹层
-14.800
3.900
4、现场检测
4.1回弹法检测混凝土强度
4.1.1检测仪器：回弹仪，应用前率定合格。
4.1.2 检测构件：柱、梁、板。
4.1.3检测数量：根据《广东省混凝土结构实体检验技术导则》结构构件抽样检测最小样本容量表B类抽检确定。
结构构件抽样检测的最小样本容量表
检测批
的容量
检测类别和样
本最小容量
检测批
的容量
检测类别和样
本最小容量
A
B
C
A
B
C
2~8
2
2
3
501~1200
32
80
125
9~15
2
3
5
1201~3200
50
125
200
16~25
3
5
8
3201~10000
80
200
315
26~50
5
8
13
10001~35000
125
315
500
51~90
5
13
20
35001~150000
200
500
800
91~150
8
20
32
150001~500000
315
800
1250
151~280
13
32
50
>500000
500
1250
2000
281~500
20
50
80
—
—
—

注：检测类别A适用于一般施工质量的检测，检测类别B适用于结构质量或性能的检测，检测类别C适用于结构质量或性能的严格检测或复检。
4.1.4构件选取及测区布置：应选取有代表性构件,现场检测时由业主、监理、施工单位及本单位相关人员结合构件重要性和分布均匀性共同选定，每一构件布置10个测区，对某一方向尺寸小于4.5m且另一方向小于0.3m的构件可适当减少测区，但不应小于5个。测区布置应均匀，符合标准规范。
4.1.5回弹值测定：回弹检测均由取得回弹检测上岗证人员测定回弹值，检测时测点布置均匀有效，检测读数应准确、公正。
4.1.6碳化值测定：在回弹测定完毕后，应检测代表性位置上的碳化深度值。碳化测定数不少于测区30%，一般10个测区就测3个测区的碳化，取平均值作为每个测区的碳化深度值，当所选定的几个测区碳化深度的最大值与最小值之差大于２㎜，应测定每个测区的碳化深度值，此时测区与其碳化深度应一一对应。
4.1.7结果评定: 参照标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001进行相关修正及批量检测评定。
4.2钢筋保护层厚度检测
4.2.1检测仪器：钢筋位置测定仪，应用前标定合格。
42.2 检测构件：梁、板。
4.2.3检测数量：对梁、板类构件，应抽取设计保护层厚度相同的构件数量的2%且不少于5个，当有悬挑构件时，抽取的构件中悬挑构件所占比例不少于50%。
4.2.4构件选取及测点布置：应选取有代表性构件，现场检测时由业主、监理结合构件重要性和分布均匀性共同选定。对选定的梁类构件，应对全部纵向受力钢筋进行保护层厚度检测，对选定的板类构件，应抽取不少于6根纵向受力钢筋进行保护层厚度检测。对每根钢筋,应在有代表性的部位测量1点。
4.2.5纵向受力钢筋保护层厚度的允许偏差:对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm。
4.2.6结果评定，结构实体钢筋保护层厚度检测验收合格应符合以下规定：
(1)当全部钢筋保护层厚度检测的合格点率为90%及以上时,结果判定合格。
(2)当全部钢筋保护层厚度检测的合格点率小于90%,但不小于80%时可再抽取相同数量的构件进行检测，当按两次抽样总和计算的合格点数为90%及以上时，结果判定合格。
(3)每次抽样检测的不合格点中最大偏差均不得大于《混凝土结构工程施工质量验收规范》GB50204-2011附录E中规定的最大允许偏差的1.5倍。
5、结构实体检测抽检数量统计表
B表结构实体检测抽检数量统计表
楼层名称
检测部位
构件名称
设计要求
构件数量
抽检数量
检测项目
地下室
C60
A座
墙、柱
C60
148
20
回弹检测
B座
墙、柱
148
20
C座
墙、柱
208
32
D座
墙、柱
150
20
E座
墙、柱
204
32
FG座
墙、柱
261
32
地下室裙楼C45
FG座神裙楼
柱
C45
24
5
A～E座裙楼
柱
984
80
地下室及裙楼
A座及裙楼
梁

2350
12155
315
钢筋保护层
B座及裙楼
梁

2355
C座及裙楼
梁

4405
D座及裙楼
梁

1210
E座及裙楼
梁

950
FG座及裙楼
梁

885
地下室及裙楼
A座及裙楼
板

1295
7495
200
钢筋保护层
B座及裙楼
板

1320
C座及裙楼
板

2425
D座及裙楼
板

860
E座及裙楼
板

565
FG座及裙楼
板

1030
6.混凝土楼板厚度检测：
6.1检测仪器：冲击电锤钻、游标卡尺。
6.2 检测构件：板。
6.3检测数量：板类构件，应抽取设计板厚度构件数量的2%且不少于5个。
混凝土楼板厚度检测抽检数量统计表
楼层名称
检测部位
构件名称
构件数量
构件合计数量
抽检数量
检测项目
地下室及裙楼
A座及裙楼
板
1000
5960
200
混
凝
土
板
厚
B座及裙楼
板
1056
C座及裙楼
板
1940
D座及裙楼
板
688
E座及裙楼
板
452
FG座及裙楼
板
824
6.4检测方法：混凝土板厚的检测验，根据该工程的情况，本次检测采用局部破损的方法进行检测，尽量选择有预留洞的部位，其它破损点在检测完成后使用1:2彭涨水泥砂浆进行修补。
6.5结果评定:
根据规范的要求，混凝土结构板厚度的允许偏差应符合下表规定：
序号
构件名称
混凝土板厚允许偏差值
备注
1
板类结构
±10mm

7.同条件养护试件强度检验：
7.1同条件试件的留置方式和取样数量，应符合下列要求：
7.1.1同条件养护试件所对应的结构构件或结构部位，应由业主、监理、施工等各方共同选定；
7.1.2对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；
7.1.3同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程和重要性确定，不宜少于10组，且不应少于3组；
7.1.4同条件养护试件拆模后，应放置近在靠近相应结构构件或结构部位的适当位置，并应采取相同的养护方法；
7.2同条件试块强度评定：
7.2.1等效养护龄期可取按日平均温度逐日累计达到600摄氏度，天时所对应的龄期，0摄氏度及以下的龄期不计入；等效养护龄期不应小于14天，也不宜大于60天。
7.2.2同条件养护试件的强度代表值应根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GB/T50107-2010的规定确定后，乘折算系数所取；折算系数宜取1.10。
7.3同条件试块留置计划：
根据本工程的特点，依据图纸要求，依照有关文件、法规及施工试验的规程、规范的要求，对地下室的混凝土同条件留置做出一个预控计划，以便有条不紊的做好试验工作，真正做到把好混凝土质量关。
7.3.1混凝土试块留置组数:
虹湾花园地下室工程混凝土试块留置数量表
部 位
强度
组数
A座～E座地下四层墙、柱
C60
各1组
A座～E座地下四层内衬墙
C35P12
各1组
A座～E座地下四层裙楼墙、柱
C45
各1组
A座～E座及裙楼地下三层梁板
C35（A、B座）、C40
各1组
A座～E座地下三层墙、柱
C60
各1组
A座～E座地下三层内衬墙
C35P12
各1组
A座～E座地下三层裙楼墙、柱
C45
各1组
A座～E座及裙楼地下二层梁板
C40
各1组
A座～E座地下三层墙、柱
C60
各1组
A座～E座地下三层内衬墙
C35P12
各1组
A座～E座地下三层裙楼墙、柱
C45
各1组
A座～E座及裙楼地下二层梁板
C40
各1组
A座～E座地下二层墙、柱
C60
各1组
A座～E座地下二层内衬墙
C35P12
各1组
A座～E座地下二层裙楼墙、柱
C45
各1组
A座～E座及裙楼地下一层梁板
C40
各1组
A座～E座地下一层墙、柱
C60
各1组
A座～E座地下一层内衬墙
C35P12
各1组
A座～E座地下一层裙楼墙、柱
C45
各1组
A座～E座及裙楼地下半地下层
C40
各1组
F座，G座地下一层墙、柱
C60
各1组
F座，G座地下一层内衬墙
C35P8
1组
FG座裙楼地下一层柱
C45
各1组
F座，G座半地下层梁板
C35
各1组
F座，G座半地下层墙、柱
C60
各1组
F座，G座半地下层内衬墙
C35P8
1组
FG座裙楼半地下层柱
C45
各1组
F座，G座半地下层夹层梁板
C35
各1组
F座，G座半地下层夹层墙、柱
C60
各1组
F座，G座半地下层夹层内衬墙
C35P8
1组
FG座裙楼半地下层夹层柱
C45
各1组
F座，G座一层梁板
C35
各1组
