revit建筑建模基础教材华筑.doc

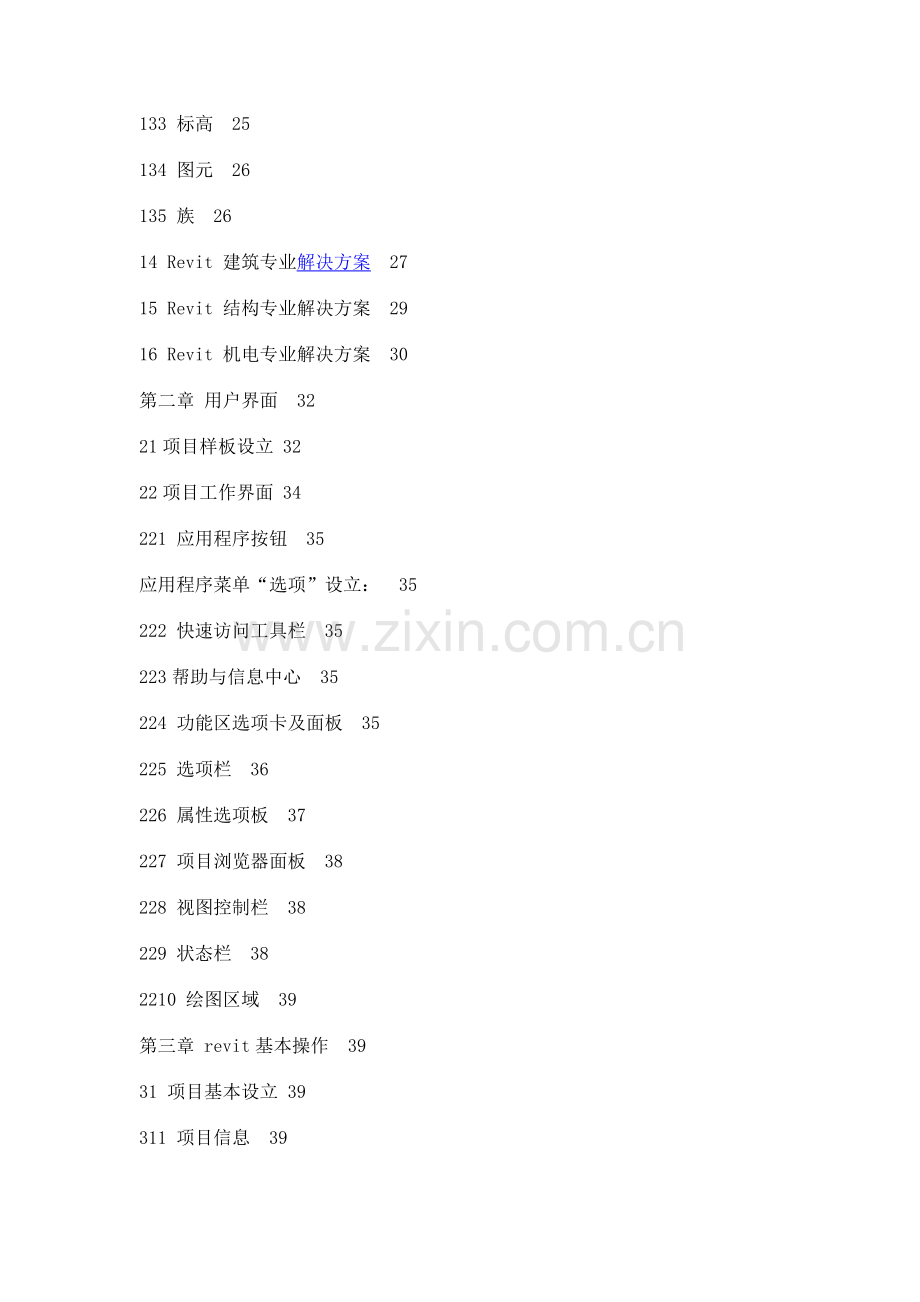

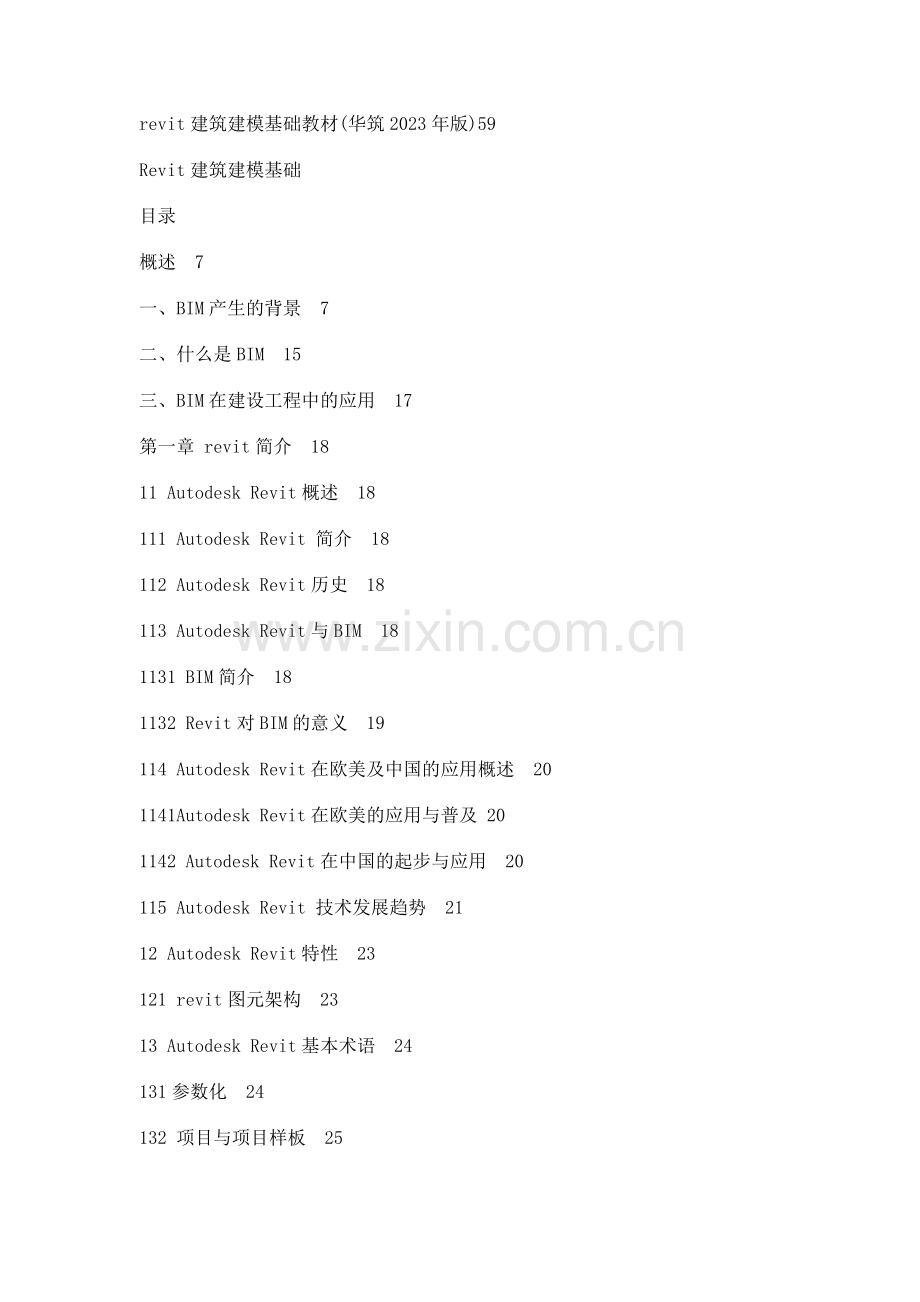

revit建筑建模基础教材(华筑2023年版)59Revit建筑建模基础目录概述 7一、BIM产生的背景 7二、什么是BIM 15三、BIM在建设工程中的应用 17第一章 revit简介 1811 Autodesk Revit概述 18111 Autodesk Revit 简介 18112 Autodesk Revit历史 18113 Autodesk Revit与BIM 181131 BIM简介 181132 Revit对BIM的意义 19114 Autodesk Revit在欧美及中国的应用概述 201141Autodesk Revit在欧美的应用与普及 201142 Autodesk Revit在中国的起步与应用 20115 Autodesk Revit 技术发展趋势 2112 Autodesk Revit特性 23121 revit图元架构 2313 Autodesk Revit基本术语 24131参数化 24132 项目与项目样板 25133 标高 25134 图元 26135 族 2614 Revit 建筑专业解决方案 2715 Revit 结构专业解决方案 2916 Revit 机电专业解决方案 30第二章 用户界面 3221项目样板设立 3222项目工作界面 34221 应用程序按钮 35应用程序菜单“选项”设立： 35222 快速访问工具栏 35223帮助与信息中心 35224 功能区选项卡及面板 35225 选项栏 36226 属性选项板 37227 项目浏览器面板 38228 视图控制栏 38229 状态栏 382210 绘图区域 39第三章 revit基本操作 3931 项目基本设立 39311 项目信息 39312 项目单位 39313 捕获 3932 图形浏览与控制基本操作 40321 视口导航 40322 使用视图控制栏 40323视图与视口控制 4233 图元编辑基本操作 44331图元的选择 44332图元的编辑 4534建模技能基本概念 46第四章 轴网标高及参照平面 4741 标高 47411 创建标高 47412 编辑标高 4942 轴网 50421 创建轴网 51422 编辑轴网 5143 参照平面 53第五章 墙与幕墙 5351常规直线和弧形墙 5452 斜墙及异形墙 5553 复合墙及叠层墙 5954 墙饰条与分割缝 6255常规直线和弧形幕墙 6456 幕墙系统 671第六章 楼板和天花板 6861 楼板 68611 平楼板 68612 斜楼板 69613 异形楼板与平楼板汇水设计 71614 楼板边沿 7362 天花板 74第七章 屋顶 7571 屋顶 75711 迹线屋顶 75712 拉伸屋顶 76713 面屋顶 77714 玻璃斜窗 78715异形屋顶与平屋顶汇水设计 78716 屋顶封檐带，檐沟与屋檐底板 78第八章 柱和梁 8281 柱 82811 创建建筑柱 82812 柱子编辑 82813 结构柱 8382 梁 84821 梁的创建 84821 梁的编辑 85第九章 门窗和洞口 8591门窗 85911 载入并放置门窗 85912 门窗编辑 86913 嵌套幕墙门窗 8892 洞口 88921 面洞口 88922 墙洞口 89923 垂直洞口 90924 竖井洞口 90925 老虎窗洞口 902第十章 楼梯扶手和坡道 92101 楼梯 921011楼梯（按构件） 921012楼梯（按草图） 941013 编辑楼梯 96102 栏杆和扶手 981021 栏杆和扶手 981022 编辑扶手 981023 编辑栏杆 99 103 坡道 102 1031 直坡道 102 1032 螺旋坡道与自定义坡道 102 1033 编辑坡道 103 第十一章 体量 103111 关于体量 103 112 创建概念体量模型 104 1121 创建体量形状的方法 10511211 拉伸创建形状的方法： 10511212 旋转创建形状的方法： 10711213 放样创建形状的方法： 10811214 融合创建形状的方法： 11011215 融合创建形状的方法： 11111216创建空心形状的方法： 113113体量模型的修改和编辑 113 1131 向形状中添加边 113 1132 向形状中添加轮廓 115 1133 修改编辑体量 116 114体量研究 118 115基于体量创建设计模型 118 1151 基于体量面创建墙 118 1152 基于体量面创建楼板幕墙系统 119 1153 基于体量面创建楼板 120 1154 基于体量面创建屋顶 122 第十二章 族基础 123121 关于族 123系统族 1233可载入族 123内建族 123族样板 124122族创建 124 1221族文献的创建和编辑 124 1222 创建族形体的基本方法 12512221 拉伸 12512222 融合 12512223 旋转 12612224 放样 12712225 放样融合 12912226 空心形状 131123族与项目的交互 131 1231 系统族与项目 131 1232 可载入族与项目 132 1233 内建族与项目 133 124族参数的添加 134 1241 族参数的种类和层次 135 1242 族参数的添加 13512421族参数的创建 13512421指定族类别和族参数 13612422为尺寸标注添加标签以创建参数 13712423在族编辑器中使用公式 139125 族参数的驱动 140 第十三章 场地 140131创建地形表面 141 1311放置点创建地形表面 141 1312 放通过导入创建地形表面 14213121选择导入实例 14213122指定点文献 143132建筑地坪 144 133道路 145 134场地构件 146 1341放置场地构件 146 1342载入场地构件 147 135室内构件 148 1351载入室内构件 148 第十四章 房间和面积 150141房间和房间标记 15041411创建房间和房间标记 150 1412房间颜色方案 152 142面积和面积方案 154 1421面积平面的创建 154 1422定义面积边界 155 1423面积的创建 156 1424创建面积颜色方案 157 143在视图中进行颜色方案的放置 158 1431放置房间颜色方案 158 1432放置面积颜色方案 160 第十五章 明细表 161151 建筑构件明细表 161 153 明细表属性 162 1531明细表字段 162 1532明细表过滤器 163 1533明细表排序成组 163 1534明细表外观 164 1535明细表格式 164 153 材质提取明细表 165 第十六章 渲染和漫游 166161赋予材质渲染外观 166 162贴花 167 1621创建贴花类型 167 1622放置贴花 168 163相机 168 1631相机的创建 168 1632修改相机设立 169 164渲染 170 165漫游 171 1651创建漫游途径： 171 1652编辑漫游： 17216511编辑漫游途径 17216512编辑时显示漫游视图 1731653导出漫游动画： 175 第十七章 视图控制 1775171创建视图 177 1711创建剖面视图 177 1712 创建立面视图 178 1713创建详图 178 172使用视图样板 178 1721创建视图样板 178 173视图显示属性 180 174控制视图图元显示 181 175视图过滤器 182 176线性与线宽 184 177对象样式设立 186 第十八章 注释、布图与打印 186181 注释 186 1811添加尺寸标注 186 1812 添加高程点和坡度 1891 添加高程点 1892 添加坡度 1891813 添加门窗标记 189 1814 添加材质标记 190 182图纸布置 190 1821图纸创建 190 1822项目信息设立 191 183打印 191 1831 打印范围 191 1832 打印设立 1926 概述一、BIM产生的背景1当今世界的建筑：世界最高建筑2023年世界最高的20座建筑。72行业现状从现在到2025年, 美国的人口将增长七千万 需要增长一千亿平方英尺的生活空间。 “A Nation of Villages” ，纽约时报专栏作家 David Brooks , 01/15/06美国建筑业信息化的驱动力和目的? 工程建设投入的非增值（=浪费）部分达成57%8? 制造业投入的非增值部分为26%，两者相差? 2023年美国设计和施工行业规模1288万亿美元（全球48万亿美元 ? 美国建筑业假如做到和制造业同样水平，每年可以节约美元? 这个数字不涉及运营和维护阶段资料来源：美国建筑科学研究院，美国国家BIM标准第1页、第150页，buildingSMART联盟 2023-2023战略规划第1页资料来源：美国建筑科学研究院，美国国家BIM标准第1页、第150页，buildingSMART联盟2023-2023战略规划第1页美国以BIM为核心的建筑业信息化工作目的：到2023年每年节约2023亿美元 这幅图重要反映的是美国建筑业和制造业之间的差距对比建筑业投入浪费部分达57%，而制造业非增值部分为26%，相差31%，因此美国以BIM为核心的建筑业信息化目的为到2023年每年节约2023亿美元。 建筑行业现状与趋势行业生产效率1964-2023从这个图里看，蓝色线是进40年来机械制造业的生产效率变化情况，红色线是建筑业的生产效率变化情况，可以看出机械制造业的生产效率提高了110%，大幅提高，翻了两倍还要多。而建筑业的生产效率没怎么变，甚至还减少了25%，因素就在于建筑业的生产方式没有多大变化，还是沿用以前的生产方式进行建筑的建造。3建筑业存在的问题9对于建筑业目前存在的问题，建筑公司各方观点都有自己的观点：业主观点：设计图的质量下降70%；建筑师和工程师应对图纸的质量承担更多的责任98%施工方观点：建筑师提供的图纸质量差60%；当对设计提出疑问时，响应太慢51%（1）全球范围内建筑业在IT的投资局限性制造业的20%图中可以看出制造业上的IT投入很高，而建筑业的很低，这也是建筑业和制造业之间差距大的因素之一。我们目前用的最多的是CAD，假如立面标高和平面标高不一致，CAD是可以出图的，除非我们人工的找出CAD里的逻辑错误。而在制造业，比如苹果公司，设计图纸出完之后，打包直接发到生产厂家生产，主线不需要像我们建筑业这样，派遣一个设计代表去生产单位。因此建筑业也需要像制造业同样，需要一个全过程的解决方案，在设计时就把所有问题都解决，在施工阶段直接完全照图施工即可。（2）建筑行业存在30%40%的浪费由于效率不高、错误以及工程延误等因素每年给美国6000亿美元的建筑业投资带来2023亿美元的损失。”载于2023年美国经济学家杂志（3）信息的断裂丢失在建筑全生命周期内，传统的信息管理模式，各阶段的过渡存在信息的丢失，盼望存在一个系统来保证信息的完整性，基于BIM的信息管理模式，能保证信息在各阶段之间传递时的完整性。（4）材料用量的偏差例如图纸钢筋量55万吨，实际消耗量65万吨，签约时即亏3000余T，飞单103000余T，被分包单位拉走3000余T（5）图纸的技术瓶颈目前建筑行业存在的重要问题是图纸，CAD二位图纸，存在很多逻辑错误，由于CAD二维图纸之间的信息是分离的，各专业之间也是互相分离的；并且我们在做设计时要对建筑信息进行多次反复的录入，这部分共多多数是由人工完毕的，很容易疏忽漏掉或犯错。由于信息的分离和多次录入，势必会导致下面这些问题:图纸犯错平面和立面不一致11平面图符号漏掉缺少协调、不能使用净高问题无法维护、不能使用、不能更换造型、功能、性能、质量、造价、安全问题12美国90亿美元的拉斯韦加斯城市地标 -把人活活烤焦(设计大师又一杰作)赌城拉斯韦加斯新开幕的五星级饭店Vdara，以圆弧形设计独树一格，但最近有住客抱怨，到饭店的泳池畔作日光浴时，饭店玻璃帷幕反射的强烈阳光实在热得让人吃不消，有人甚至被紫外线严重灼伤。Vdara的母公司米高梅集团表达，公司已得知这个问题，正请设计师与饭店高层研究改善方法。Vdara是采全玻璃帷幕、凹面设计，因此太阳光直射旅馆时，光线就像照到放大镜同样扩散，并反射到大楼南侧的游泳池区。由于内华达州阳光剧烈，不少住客在享受日光浴时惨遭灼伤，从放在同一区的塑料袋在阳光照射下都融化变形，就不难知道太阳有多剧烈。芝加哥律师平塔斯就是其中一名受害者，他上周到Vdara住宿时，背部与大腿像被火烧，我感觉像被化学品灼伤，无法想象为什么我的头像被火烧，短短30秒，背就仿佛被火烧过，当时我第一个念头是：老天，他们破坏臭氧层了！伦敦奥运会的跳水比赛即将开始，多达4800名持票观众却也许看不到比赛。由于英国著名建筑设计师扎哈哈迪德主持设计的奥运会水上中心屋顶框架存在遮挡视线的硬伤，伦敦奥组委正在采用涉及退票的方式，为这一问题场馆买单。 通过询问伦敦奥组委相关人员，记者昨天得到确认，由于奥运水上中心的屋顶存在曲度和框架遮挡，有600个观众席由于位置问题无法看见跳水台的跳板。这样，涉及奥运会和残奥会在内，共有4800名已购票观众，将只能看见跳水运动员入水的一刹那。奥运场馆何以会犯下如此低档错误？记者也询问了业内人士。据奥运会场馆设计13公司博普乐思设计师介绍，扎哈设计团队应当是采用的2D观赛视线效果研究。“假如采用3D视线研究，应当能避免这种遮挡观众席的问题发生。”项目管理的两大难题：海量基础数据的创建、计算、管理和共享；协同效率低、错误多4建筑师视角建筑师需要三维设计工具帮助思考：获取信息；设计分析；提交成果工业造型软件只能传达视觉信息，在表达建筑材料、建筑构造和建筑性能等信息上却无能为力。需要属于建筑师自己的三维设计软件。中国建筑师的数量是美国建筑师的十分之一，在五分之一的时间内设计了五倍数量的建筑。这就是说，中国建筑师效率是美国同行的2500倍。”库哈斯，荷兰建筑大师，2023年Pritzker建筑奖得主欧美的建筑师觉得非常奇怪，为什么中国设计一栋高楼，或者非常超高的高塔，就是加起施工图也只有一个月就可以完毕，是什么因素可以具有这样的高速，后来发现中国设计师用各种绘图软件拼凑出一个新的房子，做的也就是绘图设计，因此开始对这种粗杂的，非常不精细的设计态度产生怀疑。”日本建筑大师矶崎新谈于2023年“中国当代建筑文化论坛”5BIM产生的背景BIM的产生式由于市场需求，第一：现在项目越来越复杂，而二维已经做不了做不好了，比如北京的鸟巢，从立面上看是一些杂乱无章的错综复杂的钢网架结构，从平面上看又是一堆错综复杂的钢网架结构，当时就说这设计是一部天书，设计师要想很好的表达他的设计意图，以及很好的将设计意图传达给建设者，就需要三维来实现。第二：未来产品质量的规定越来越高，复杂的形体、低能源消耗、室内环境质量高、安全性能规定高、节约用水、可连续性材料、标志性意义、风力影响、可连续性场地开发等超高的建筑物规定，而我们目前缺少有效的技术手段。第三：造价和工期控制越来越严格，而我们却频繁的错漏碰缺和设计变更，导致工期延误和该拆费用增长。第四：全球化竞争加剧，我们想要走向世界，想要让国外先进的技术走进来，而我们的技术和管理水平落后，存在巨大的差距。因此中国建筑行业想要谋求发展，就需要向技术和管理要效益！14二、什么是BIM建筑物的DNA这是一个精妙的比方，像图片上我们看到的那样。BIM的组成与DNA有着极其相似的地方，一方面他们的核心都是其中的信息链，围绕在他的周边各个生命周期才干顺利实现以及表达。这是一个不断信息表达的过程。在这段期间信息被实物化，刻画在建筑物当中。传统的设计施工方法，在工程竣工后，业主得到两样东西：一座实际的建筑物，一套图纸。基于BIM的设计施工方法，在竣工后，我们把建筑所有信息储存在一个小小的U盘里，假如某天发生地震或战争，建筑物被摧毁了，我们可以用这么一个U盘就可以建造出几乎和本来同样的建筑物。Building Information Modeling建筑信息模型，是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，是对该工程项目相关信息的详尽表达。是数字技术在建筑工程中的直接应用，使设计人员和工程技术人员可以协同工作，对各种建筑信息做出对的的应对。建筑信息模型同时又是一种应用于设计、建造、管理的数字化方法，这种方法支持建筑工程的集成管理环境，可以提前预演工程建设，提前发现问题并解决，显著提高效率和减少风险。BIMModeling 建筑信息模型应用是（项目的）BUSINESS PROSSES BIMModel 建筑信息模型是（一个设施的）数字化表达BIMManagement 建筑信息管理是（BUSINESS PROSSES过程信息的）组织和管理15BIM存在方式：信息共享BIM是一个设施物理和功能特性的数字化表达。BIM是一个设施有关信息的共享知识资源，从而为其在全生命期的各阶段决策提供支持，以便更好地实现项目的价值。BIM是基于协同性能公开标准的共享数字表达。为插入、获取、更新和修改信息提供可靠的基础。16三、BIM在建设工程中的应用17第一章 revit简介11 Autodesk Revit概述111 Autodesk Revit 简介Autodesk Revit系列软件是由全球领先的数字化设计软件供应商Autodesk公司，针对建筑设计行业开发的三维参数化设计软件平台。目前以Revit技术平台为基础推出的专业版模块涉及：Revit Architecture（Revit建筑模块）、Revit Structure（Revit结构模块）和Revit MEP（Revit设备模块设备、电气、给排水）三个专业设计工具模块，以满足设计中各专业的应用需求。在 Revit 模型中，所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。在图纸视图和明细表视图中操作时，Revit 将收集有关建筑项目的信息，并在项目的其他所有表现形式中协调该信息。Revit 参数化修改引擎可自动协调在任何位置（模型视图、图纸、明细表、剖面和平面中）进行的修改。112 Autodesk Revit历史Autodesk Revit最早是一家名为Revit Technology公司于1997年开发的三维参数化建筑设计软件。Revit的原意为：Revise immediately，意为“所见即所得”。2023年，美国Autodesk公司以2亿美元收购了Revit Technology，从此Revit正式成为Autodesk三维解决方案产品线中的一部分。通过数年的开发和发展，已经成为全球知名的三维参数化BIM设计平台。113 Autodesk Revit与BIM1131 BIM简介BIM是由欧特克公司提出的一种新的流程和技术，其全称为Building Information Modeling或者Building Information Model，意为“建筑信息模型”。从理念上说，BIM是试图将建筑项目的所有信息纳入到一个三维的数字化模型中。这个模型不是静态的，而是随着建筑生命周期的不断发展而逐步演进，从前期方案到具体设计、施工图设计、建造和运营维护等各个阶段的信息都可以不断集成到模型中，因此可以说BIM模型就是真实建筑物在电脑中的数字化记录。当设计、施工、运营等各方人员需要获取建筑信息时，例如需要图纸、材料记录、施18工进度等，都可以从该模型中快速提取出来。BIM是由三维CAD技术发展而来，但它的目的比CAD更为高远。假如说CAD是为了提高建筑师的绘图效率，BIM则致力于改善建筑项目全生命周期的性能表现和信息整合。所以说，BIM是以三维数字技术为基础，集成了建筑工程项目各种相关信息的工程数据模型，可认为设计和施工中提供相协调的、內部保持一致的并可进行运算的信息。也就是，BIM是通过计算机建立三维模型，并在模型中存储了设计师所需要的表达的所有信息，同时这些信息所有根据模型自动生成，并与模型实时关联。1132 Revit对BIM的意义BIM是一种基于智能三维模型的流程，可认为建筑和基础设施项目提供洞见，从而更快速、更经济地创建和管理项目，并减少项目对环境的影响。面向建筑生命周期的欧特克BIM解决方案以Autodesk Revit软件产品创建的智能模型为基础，尚有一套强大的补充解决方案用以扩大BIM的效用，其中涉及项目虚拟可视化和模拟软件，AutoCAD文档和专业制图软，以及数据管理和协作。继2023年2月收购Revit技术公司之后，欧特克随即提出了BIM这一术语，旨在区别Revit模型和较为传统的3D几何图形。当时，欧特克是将“建筑信息模型（Building Information Modeling）”用作欧特克战略愿景的检查标准，旨在让客户及合作伙伴积极参与交流对话，以探讨如何运用技术来支持乃至加速建筑行业19采用更具效率和效能的流程，同时也是为了将这种技术与市场上较为常见的3D绘图工具相区别。由此可见，Revit是BIM概念的一个基础技术支撑和理论支撑。Revit为BIM这种理念的实践和部署提供了工具和方法，成为BIM在全球工程建设行业内迅速传播并得以推广的重要因素之一。114 Autodesk Revit在欧美及中国的应用概述通过近2023的发展，BIM已在全球范围内得到非常迅速的接受和应用。在北美和欧洲，大部分建筑设计以及施工公司已经将BIM技术应用于广泛的工程项目建设过程中，普及率较高；而国内一部分技术水平领先的建筑设计公司，也已经开始在应用BIM进行设计技术革新方面有所突破，取得了一定的成果。假如说前两年国内的设计院还在思考“BIM是什么”，现在的设计院关心更多的是“为什么要投资BIM”、“如何实现BIM”以及“BIM会带来哪些变革”。在这个BIM的普及过程中Revit自然得以广为人知，并在欧美以及中国迅速普及，有了大量的用户群体，Revit的使用技术和应用水平也不断加深。全球各地涌现出各种Revit俱乐部、Revit用户小组、Revit论坛以及Revit博客等等。1141Autodesk Revit在欧美的应用与普及在北美以及欧洲，通过MHC（麦格劳希尔公司）公司最近的几项市场记录数据可以看到，Revit在其设计、施工以及业主领域内的发展基本进入了一个比较成熟的时期，同时具有以下特点：? 美国与欧洲Revit应用普及率较高，Revit用户的应用经验丰富，使用年限较长；? 从应用领域上看，欧美已经将Revit应用在建筑工程的设计阶段、施工阶段甚至建成后的维护和管理阶段；? 美国的施工公司对Revit的普及速度和比率已经超过了设计公司。1142 Autodesk Revit在中国的起步与应用当前中国正在进行着世界上最大规模的工程建设，因此Revit的应用也正在被有20力的推动，特别是在民用建筑行业，促进着我国建筑工程技术的更新换代。Revit于2023年进入国内市场，早起在一些技术领先的设计公司得以应用和实行，逐渐发展到一些施工公司和业主单位，同时Revit的应用也从传统的建筑行业扩展到了水电行业、工厂行业甚至交通行业。基本上，Revit的应用限度实时的反映出了国内工程建设行业BIM的普及度和应用广度。我们总结国内的BIM以及Revit应用特点如下：? 在国内建筑市场，BIM理念已经被广为接受，Revit逐渐被应用，工程项目对BIM和Revit的需求逐渐旺盛，特别是复杂、大型项目；? 基于Revit的工程项目生态系统还不完善，基于Revit的插件、工具还不够完善、充足? 国内Revit的应用仍然以设计公司为主，部分业主和施工单位也逐步参与； ? 国内Revit人员的应用经验还比较初步，使用年限较短，熟悉Revit API的人才匮乏；? 中国勘察设计协会举办的BIM大奖赛极大促进了以Revit为首的BIM软件的应用和推广。115 Autodesk Revit 技术发展趋势2023年的5月16号，住建部颁布了建筑业“十二五”发展纲要，明确提出要快速发展BIM技术，BIM已成为了行业发展的方向和目的，同时展现出我国设计行业在技术方面的一些未来发展趋势，比如BIM标准化、云计算、三维协同、BIM和预加工技术、基于BIM的多维技术以及移动技术等等。这些行业趋势也在极大影响着Revit的技术发展方向。下面列举其中一些技术方向。? Revit专业模块三合一在Autodesk收购Revit之初以及发布Autodesk Revit前几年的时间里，Revit基本上都是以Revit Architecture这个建筑模块单打独斗，缺少结构和MEP部分。随着Autodesk的投入和进一步发展，Revit终于按照建筑行业用户的专业发布被发展为三个独立的产品：Revit Architecture（Revit21建筑版）、Revit Structure（Revit结构版）和Revit MEP（Revit设备版设备、电气、给排水）。这三款产品属于同一个内核，概念和基本操作完全同样，但软件功能侧重点不同，从而合用于不同的专业。但随着BIM在行业推广的进一步和Revit的普及，基于Revit的专业协同和数据共享的需求越来越旺盛，Revit三款产品在三个专业的独立应用对此导致了一些影响，因此在2023年Autodesk又将这三款独立的产品整合为一个产品，名为Autodesk Revit 2023，当事实上又包含建筑、结构和MEP三个专业模块，用户在使用Revit的时候可以自由安装、切换和使用不同的模块，从而减少对设计协同、数据互换的影响，帮助用户获得更广泛的工具集，并在 Revit 平台内简化工作流并与其他建筑设计规程展开更有效的协作。 ? Revit与云计算的集成Autodesk在2023年终正式推出云服务。截至目前，Autodesk提供的云产品和服务已经超过25种。其中，欧特克的云应用可以分为两类，第一类云应用是桌面的延伸。欧特克把Web服务和桌面应用整合在一起。在桌面上进行的设计完毕之后，用户可以从云端获得基于云计算的分析和渲染等服务，整个计算过程不在本地完毕，而是完全送到云端进行解决，并把计算的结果返回给用户。第二类云应用是单独应用。例如美家达人、Sketchbook，用户可以通过桌面电脑或者移动设备进行操作。Revit与云计算的集成属于第一类云应用，比如Revit与结构分析计算StructuralAnalysis模块的集成、与云渲染的集成等等，同时与Autodesk Revit具有相同的的BIM引擎的Autodesk Vasari可以理解为一种简化版的Revit，是一款简朴易用的、专注于概念设计的应用程序，也集成了更多的基于云计算的分析工具，涉及过对碳和能源的综合分析、日照分析、模拟太阳辐射、轨迹、风力风向等分析。2212 Autodesk Revit特性Revit具有三维可视化、仿真性的特性；一处修改、处处更新的特性；参数化的特性。三维可视化、仿真性的特性体现在revit软件的可见即可得，revit能完全真实的建立出与真实构件相一致的三维模型。一处修改、处处更新的特性体现在revit各个视图间的逻辑关联性，传统的CAD图纸各幅图纸之间是分离的没有程序上的逻辑联系，当我们需要进行修改时，要人工手动的修改每一幅图，花费大量时间精力，容易犯错；而revit他的工作原理是基于整个三维模型的，每一个视图都是从三维模型进行相应的剖切得到的视图，在创建和修改图元时，是直接进行的三维模型级的修改，而不是修改二位图纸，因此基于三维模型的其他二位视图也自动进行了相应的更新。参数化的特性体现在revit的参数化图元和参数化驱动引擎。要了解我们的参数化特性，需要先了解revit的图元架构。121 revit图元架构Revit的图元组成架构涉及横向图元分类，纵向图元层级分类。1图元横向图元分类Revit图元分为模型图元、基准图元、和视图专有图元图元分类模型图元：表达三维形体的图元，如梁板柱和墙。基准图元：放置和定位模型图元的基准框架，如轴网标高和参照平面。23视图专有图元：对模型图元和基准图元进行描述注释和归档的图元，只存在于其放置的视图中。2revit纵向层级分类Revit图元按层级分类，分为四个层级：类别、族、类型、实例。类别分类是根据图元的功能属性进行分类的 ，族的分类是根据图元形状特性等属性进行分类的，类型的分类则是根据图元具体的一类属性参数进行分类的，实例则是具体的单个图元。（见图33-2）图元层级13 Autodesk Revit基本术语Revit是三维参数化建筑设计CAD工具，不同于大家熟悉的AutoCAD绘图系统。用于标记 Revit 中的对象的大多数术语或者概念都是常见的行业标准术语。但是，一些术语对 Revit 来讲是唯一的，了解这些术语或者基本概念非常重要。131参数化参数化设计是Revit的一个重要特性，它分为两个部分：参数化图元和参数化修改引擎。Revit中的图元都是以构件的形式出现，这些构件是通过一系列参数定义的。参数保存了图元作为数字化建筑构件的所有信息。举个例子来说明Revit中参数化的作用：当建筑师需要指定墙与门之间的距离为200的墙垛时，可以通过参数关系来“锁定”门与墙的间隔。参数化修改引擎则允许户对当对建筑设计时任何部分的任何改动都可以自动修改其它相关联的部分。例如，在立面视图中修改了窗的高度，Revit将自动修改与该窗相关联的剖面视图中窗的高度。任一视图下所发生的变更都能参数化的、双向的传播到所有视图，以保证所有图纸的一致性，毋须逐个对所有视图进行修改。从而提高了工作效率和工作质量。24132 项目与项目样板Revit中，所有的设计信息都被存储在一个后缀名为“rvt”的Revit“项目”文献中。在 Revit 中，项目就是单个设计信息数据库 - 建筑信息模型。项目文献包含了建筑的所有设计信息（从几何图形到构造数据），涉及建筑的三维模型、平立剖面及节点视图、各种明细表、施工图图纸以及其它相关信息。这些信息涉及用于设计模型的构件、项目视图和设计图纸。通过使用单个项目文献，Revit 令您不仅可以轻松地修改设计，还可以使修改反映在所有关联区域（平面视图、立面视图、剖面视图、明细表等）中。仅需跟踪一个文献同样还方便了项目管理。当在Revit中新建项目时，Revit会自动以一个后缀名为“rte”的文献作为项目的初始条件，这个“rte”格式的文献称为“样板文献”。Revit的样板文献功能同AutoCAD的dwt相同。样板文献中定义了新建的项目中默认的初始参数，例如：项目默认的度量单位、默认的楼层数量的设立、层高信息、线型设立、显示设立等等。Revit允许用户自定义自己的样板文献的内容，并保存为新的rte文献。133 标高 标高是无限水平平面，用作屋顶、楼板和天花板等以层为主体的图元的参照。标高大多用于定义建筑内的垂直高度或楼层。您可为每个已知楼层或建筑的其他必需参照（如第二层、墙顶或基础底端）创建标高。要放置标高，必须处在剖面或立面视图中。下图显示了贯穿三维视图切割的“标高 2”工作平面，及其旁边相应的楼层平面。25134 图元在创建项目时，可以向设计中添加参数化建筑图元。Revit 按照类别、族和类型对图元进行分类。135 族Revit中进行设计时，基本的图形单元被称为图元，例如在项目中建立的墙、门、窗、文字、尺寸标注等都被称为图元。所有这些图元都是使用“族”（Family）来创建的。可以说族是Revit的设计基础。“族”中涉及许多可以自由调节的参数，这些参数记录着图元在项目中的尺寸、材质、安装位置等信息。修改这些参数可以改变图元的尺寸、位置等。26Revit 使用以下类型的族：可载入的族：可以载入到项目中，并根据族样板创建。可以拟定族的属性设立和族的图形化表达方法。系统族：不能作为单个文献载入或创建。 Revit 预定义了系统族的属性设立及图形表达。可以在项目内使用预定义类型生成属于此族的新类型。例如，标高的行为在系统中已经预定义。但您可以使用不同的组合来创建其他类型的标高。系统族可以在项目之间传递。内建族：用于定义在项目的上下文中创建的自定义图元。假如您的项目需要不希望重用的独特几何图形，或者您的项目需要的几何图形必须与其他项目几何图形保持众多关系之一，请创建内建图元。 由于内建图元在项目中的使用受到限制，因此每个内建族都只包含一种类型。您可以在项目中创建多个内建族，并且可以将同一内建图元的多个副本放置在项目中。与系统和标准构件族不同，您不能通过复制内建族类型来创建多种类型。14 Revit 建筑专业解决方案Revit Architecture是Revit系列软件中，针对广大建筑设计师和工程师开发的三维参数化建筑设计软件。运用Revit Architecture可以让建筑师在三维设计模式下，方便的推敲设计方案、快速表达设计意图、创建三维BIM模型、并以BIM模型为基础，自动生成所需的建筑施工图档，完毕概念到方案，最终完毕整个建筑设计过程。由于Revit Architecture功能强大，且易学易用，目前已经成为国内使用最多的三维参数化建筑设计软件。目前，在国内已有数百家大中型建筑设计公司、工业设计公司首选的三维设计工具，并在数百个项目中发挥了重要作用，成为各设计公司提高设计效率、提高设计公司的利器。Revit Architecture合用于各行业的建筑设计专业。例如，在民用建筑设计中，可以运用Revit Architecture完毕建筑专业从方案、扩初至施工图阶段的所有设计内容。除民用建行业外，Revit Architecture系列软件已经进一步应用在石油石化、水利电力、冶金等多个行业，完毕各行业内的土建专业各阶段设计内容。如图1-273所示为使用Revit Architecture中设计的工业厂房BIM模型的内
