马岩洞高压试验表格.doc

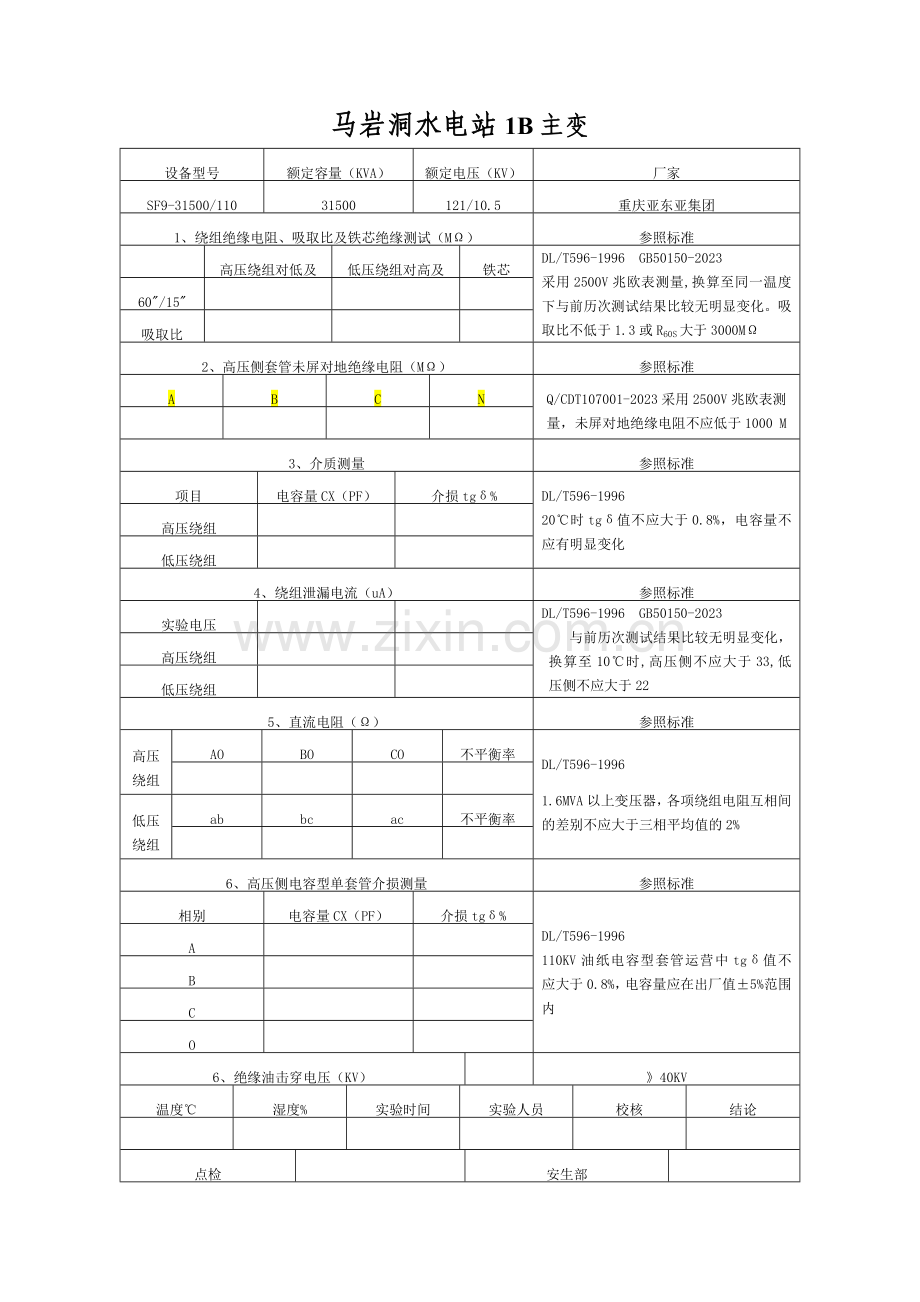

马岩洞水电站1B主变
设备型号
额定容量（KVA）
额定电压（KV）
厂家
SF9-31500/110
31500
121/10.5
重庆亚东亚集团
1、绕组绝缘电阻、吸取比及铁芯绝缘测试（MΩ）
参照标准

高压绕组对低及地
低压绕组对高及地
铁芯
DL/T596-1996 GB50150-2023
采用2500V兆欧表测量,换算至同一温度下与前历次测试结果比较无明显变化。吸取比不低于1.3或R60S大于3000MΩ
60"/15"

吸取比

2、高压侧套管未屏对地绝缘电阻（MΩ）
参照标准
A
B
C
N
Q/CDT107001-2023采用2500V兆欧表测量，未屏对地绝缘电阻不应低于1000 MΩ。

3、介质测量
参照标准
项目
电容量CX（PF）
介损tgδ%
DL/T596-1996
20℃时tgδ值不应大于0.8%，电容量不应有明显变化
高压绕组

低压绕组

4、绕组泄漏电流（uA）
参照标准
实验电压

DL/T596-1996 GB50150-2023
与前历次测试结果比较无明显变化，换算至10℃时,高压侧不应大于33,低压侧不应大于22
高压绕组

低压绕组

5、直流电阻（Ω）
参照标准
高压绕组
AO
BO
CO
不平衡率
DL/T596-1996
1.6MVA以上变压器，各项绕组电阻互相间的差别不应大于三相平均值的2%

低压绕组
ab
bc
ac
不平衡率

6、高压侧电容型单套管介损测量
参照标准
相别
电容量CX（PF）
介损tgδ%
DL/T596-1996
110KV油纸电容型套管运营中tgδ值不应大于0.8%，电容量应在出厂值±5%范围内
A

B

C

O

6、绝缘油击穿电压（KV）

》40KV
温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

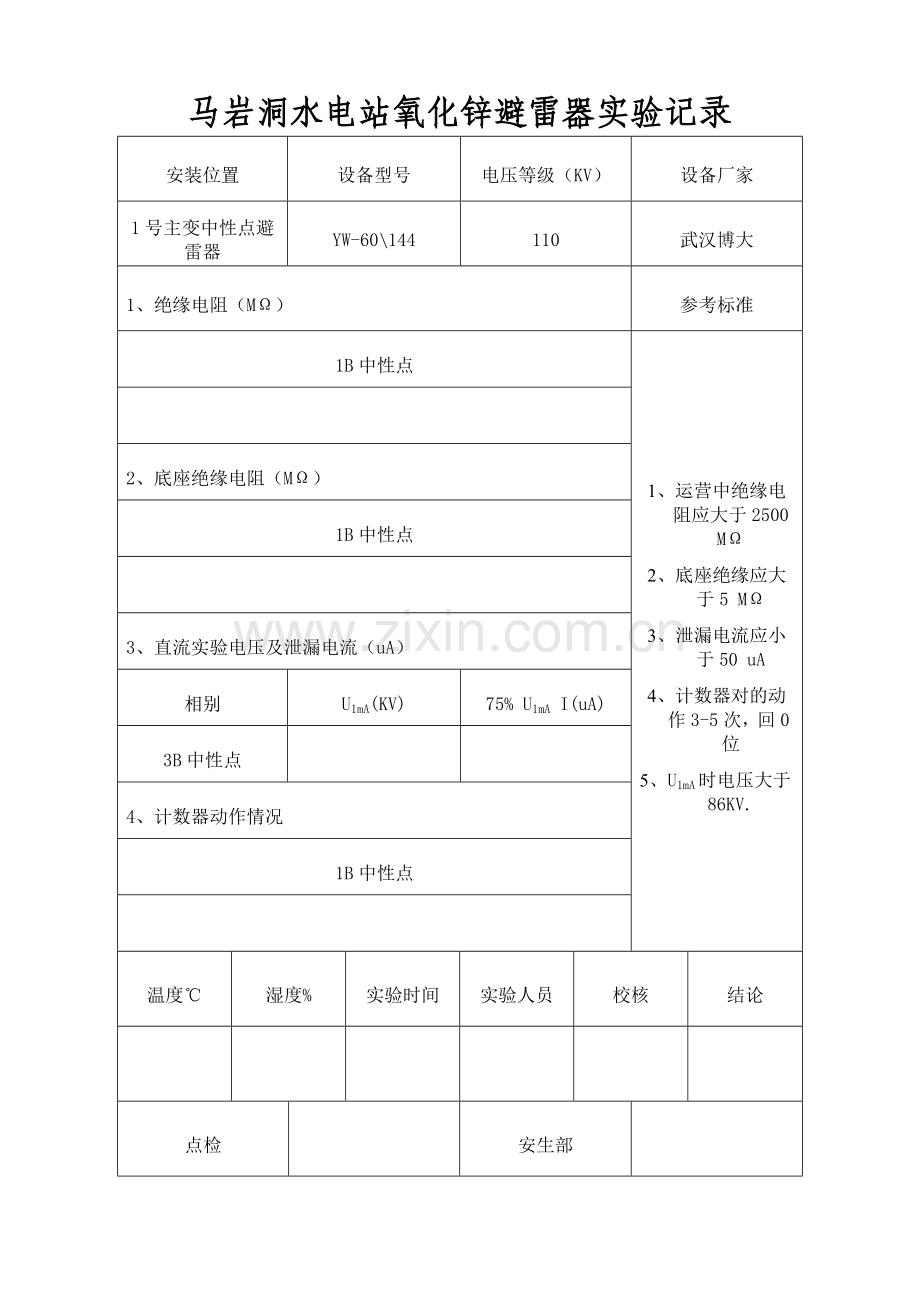

马岩洞水电站氧化锌避雷器实验记录
安装位置
设备型号
电压等级（KV）
设备厂家
1号主变中性点避雷器
YW-60\144
110
武汉博大
1、绝缘电阻（MΩ）
参考标准
1B中性点
1、 运营中绝缘电阻应大于2500 MΩ
2、 底座绝缘应大于5 MΩ
3、 泄漏电流应小于50 uA
4、 计数器对的动作3-5次，回0位
5、 U1mA时电压大于86KV.

2、底座绝缘电阻（MΩ）
1B中性点

3、直流实验电压及泄漏电流（uA）
相别
U1mA(KV)
75% U1mA I(uA)
3B中性点

4、计数器动作情况
1B中性点

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV真空断路器实验记录
安装位置
设备型号
容量（A）
电压等级（KV）
生产厂家
#1发电机出口开关
150VCP-WG50
2023
15
美国伊顿
1、接触电阻（uΩ）
参考标准
A
B
C
DL/T596—1996
运营中不大于1.2倍出厂值

2、绝缘电阻（MΩ）
参考标准
整体
断口
辅助回路
DL/T596—1996
断口绝缘运营中不小于300MΩ

3、辅助回路直流电阻（Ω）
参考标准
合闸线圈

应符合设备使用说明书规定（往年实验比较）
分闸时间

4、交流耐压（KV/min）
参考标准
整体
断口
辅助回路
GB50150--2023

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站1F发电机预试记录
设备型号
额定容量（KVA）
额定电压（KV）
额定电流（A）
生产厂家
SF22-22/4600
22023
10.5
1423
南平电机厂
1、绝缘电阻（MΩ）
参照标准
相别
A
B
C
转子
DL/T596—1996
发电机定子绕组吸取比不低于1.6，转子绝缘不应低于0.5 MΩ
绝缘电阻

吸取比

2、直流电阻（Ω）
参照标准
A
B
C
不平衡率
转子直阻
DL/T596—1996
1、6000KW以上发电机各相差别不能大于最小值1%。
2、转子直阻与初次值或历次数据比较差别不超过2%

3、直流耐压及泄漏电流测量（uA）
参照标准
实验电压
（KV）
5.25
10.5
15.75
21
在规定实验电压下，各相泄漏电流小于20 uA以下，与历次实验数据比较无显著变化
A

B

C

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV电流互感器实验记录
设备编号
设备型号
变比
生产厂家
1B低压侧CT
LZZB9-2
2023/5
西安西特
1、绝缘电阻（MΩ）
参考标准
相别
一次绝缘
1S11S2
2S22S2
DL/T596—1996
与初始数据及历次数据比较无明显差别
A

B

C

2、直流电阻（Ω）
参考标准
相别
一次侧
1S11S2
2S22S2
与初始数据及历次数据比较，无明显变化
A

B

C

3、交流耐压（KV/ min）
参考标准
相别
一次绕组-低-地
二次绕组-高-地
DL/T596-1996
A

B

C

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV电流互感器实验记录
设备编号
设备型号
变比
生产厂家
1段母线电压互感器
（#1PT）
JDZX10-12
10.5/√3/100/√3
西安西特
1、绝缘电阻（MΩ）
参考标准
相别
一次绝缘
ax
anxn
1次绕组＞3000MΩ
二次绕组对地不低于10MΩ
A

B

C

2、直流电阻（Ω）
参考标准
相别
A
B2
C
与初始数据及历次数据比较，无明显变化
一次

ax

anxn

3、交流耐压（KV/ min）
参考标准
相别
一次绕组-低-地
二次绕组及末屏对地
DL/T596-1996
A

B

C

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV电流互感器实验记录

设备编号
设备型号
变比
生产厂家
1F发电机出口CT
LZZBJ9-12
2023/5
西安西特
1、绝缘电阻（MΩ）
参考标准
相别
一次绝缘
1S11S2
2S22S2
DL/T596—1996
与初始数据及历次数据比较无明显差别
A

B

C

2、直流电阻（Ω）
参考标准
相别
一次侧
1S11S2
2S22S2
与初始数据及历次数据比较，无明显变化
A

B

C

3、交流耐压（KV/ min）
参考标准
相别
一次绕组-低-地
二次绕组-高-地
DL/T596—1996

A

B

C

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV电流互感器实验记录

设备编号
设备型号
变比
生产厂家
1F发电机中性点CT
LZZB9-2
2023/5
西安西特
1、绝缘电阻（MΩ）
参考标准
相别
一次绝缘
1S11S2
2S22S2
DL/T596—1996
与初始数据及历次数据比较无明显差别
A

B

C

2、直流电阻（Ω）
参考标准
相别
一次侧
1S11S2
2S22S2
与初始数据及历次数据比较，无明显变化
A

B

C

3、交流耐压（KV/ min）
参考标准
相别
一次绕组-低-地
二次绕组-高-地
DL/T596—1996

A

B

C

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV电流互感器实验记录

设备编号
设备型号
变比
生产厂家
1F励磁变高压侧CT
BS-MC35B
400/5
大连泰克
1、绝缘电阻（MΩ）
参考标准
相别
一次绝缘
1S11S2
DL/T596—1996
与初始数据及历次数据比较无明显差别
A

B

C

2、直流电阻（Ω）
参考标准
相别
一次绕组
1S11S2
与初始数据及历次数据比较，无明显变化
A

B

C

3、交流耐压（KV/ min）
参考标准
相别
一次绕组-低-地
二次绕组-高-地
DL/T596—1996

A

B

C

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站 10KV母线实验记录

设备编号
电压等级
生产厂家
1B低压侧母线
10KV

1、绝缘电阻（MΩ）
参考标准
A
B
C
绝缘电阻每1KV不能低于1MΩ

2、交流耐压（KV）

备注

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

表2
设备编号
电压等级
生产厂家
1F发电机出口母线
10KV

1、绝缘电阻（MΩ）
参考标准
A
B
C
绝缘电阻每1KV不能低于1MΩ

2、交流耐压（KV）

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV电压互感器实验记录

设备编号
设备型号
变比
生产厂家
1F发电机11YH
JDZX10-12
10.5/√3/100/√3
西安西特
1、绝缘电阻（MΩ）
参考标准
相别
一次绝缘
anxn
Q/CDT107001－2023
使用2500V兆欧表进行测量，绝缘电阻值不应低于出厂值的60%。
A

B

C

2、交流耐压（KV/ min）
参考标准
相别
二次绕组-高-地
DL/T596—1996
Q/CDT107001-2023
此项实验与机组A/B级检修同步进行
A
采用2500V兆欧表替代交流耐压
B
采用2500V兆欧表替代交流耐压
C
采用2500V兆欧表替代交流耐压
温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站10KV电压互感器实验记录

设备编号
设备型号
变比
生产厂家
1F发电机32YH
JDZX10-12
10.5/√3/100/√3
西安西特
1、绝缘电阻（MΩ）
参考标准
相别
一次绝缘
anxn
Q/CDT107001－2023
使用2500V兆欧表进行测量，绝缘电阻值不应低于出厂值的60%。
A

B

C

2、交流耐压（KV/ min）
参考标准
相别
二次绕组-高-地
DL/T596—1996
Q/CDT107001-2023
此项实验与机组A/B级检修同步进行
A
采用2500V兆欧表替代交流耐压
B
采用2500V兆欧表替代交流耐压
C
采用2500V兆欧表替代交流耐压
温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站1F发电机励磁变
设备型号
额定容量（KVA）
额定电压（KV）
生产厂家
ZLSC10-630
630
10.5/0.6
山东金曼克
1、绝缘电阻（MΩ）
参照标准
高压绕组-低-地
低压绕组-高-地
Q/CDT107001-2023高压侧采用2500V兆欧表测量，低压侧采用500V兆欧表测量，测量结果与上一次测试结果比较应无明显差别。

2、直流电阻（Ω）
参照标准
高压绕组
AB
BC
AC
不平衡率
DL/T596—1996
1600KVA以下变压器，各项绕组电阻相间差别不大于三相平均值的4%，线间不超过2%

低压绕组
ab
bc
ac
不平衡率

3、交流耐压（KV）
参照标准
高压绕组-低压-地
低压绕组-高压-地
Q/CDT107001-2023注：耐压实验和机组A\B级检修同步进行，C\D级检修不做。

低压侧绕组使用500V兆欧表代替交流2KV耐压
温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站1F发电机励磁电缆
1、绝缘电阻（MΩ）
参照标准
1F励磁变低压电缆
A
B
C
DL/T596-1996
不低于历史数据的70%

1F励磁电缆正极

1F励磁电缆负极

1F励磁变1#风机

1F励磁变2#风机

1F励磁变3#风机

2、直流电阻（Ω）
参照标准
1F励磁变1#风机

与历次测量比较无明显变化
1F励磁变2#风机

1F励磁变3#风机

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站1F高压电容器实验

设备编号
电压等级
生产厂家
1F出口电压互感器11YH柜内
12KV
西安.中资
1、绝缘电阻（MΩ）
参考标准
A
B
C
绝缘电阻每1KV不能低于1MΩ

2.电容量测试（uF）
A
B
C
电容量变化不应超过标称值±5%

3、交流耐压（KV）

备注

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站1B阻容复合式过电压保护器实验
设备编号
电压等级
生产厂家
1B低压侧母线柜内
12KV
西安.中资
1、绝缘电阻（MΩ）
参考标准
A
B
C
绝缘电阻每1KV不能低于1MΩ

2.电容量测试（uF）
A
B
C
电容量变化不应超过标称值±5%

3、交流耐压（KV）

备注

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站1B阻容复合式过电压保护器实验
设备编号
型号
电压等级
生产厂家
1B低压侧母线柜内
KB-10P
12KV
西安.中资
1、绝缘电阻（MΩ）
参考标准
A
B
C
绝缘电阻每1KV不能低于1MΩ

3、交流耐压（KV）

备注

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站1F阻容复合式过电压保护器实验
设备编号
型号
电压等级
生产厂家
1F电压互感器11YH柜内
KB-10P
12KV
西安.中资
1、绝缘电阻（MΩ）
参考标准
A
B
C
绝缘电阻每1KV不能低于1MΩ

3、交流耐压（KV）

备注

温度℃
湿度%
实验时间
实验人员
校核
结论

点检

安生部

马岩洞水电站#1发电机出口断路器测试
安装位置
设备型号
容量（A）
电压等级（KV）
生产厂家
#3发电机出口开关柜
150VCP-WG50
2023
15
美国伊顿
发电机出口断路器测试检查
1、1DL断路器跳闸、合闸线圈动作电压测试
分闸动作值

分闸顺序

不同期时间
ms
动作时间
A相
ms
B相
ms
C相
ms
给定分闸线圈220V额定电压
分闸顺序

不同期时间
ms
动作时间
A相
ms
B相
ms
C相
ms
合闸动作电压

合闸顺序

不同期时间
ms
动作时间
A相
ms
B相
ms
C相
ms
给定合闸线圈220V额定电压
合闸顺序

不同期时间
ms
动作时间
A相
ms
B相
ms
C相
ms
2、发电机出口断路器操动机构检查及动作实验

3、发电机出口断路器接地刀闸操作机构检查

检修简要说明：

结论：
施工单位检修负责人：
电站点检员：
专业点检员：
