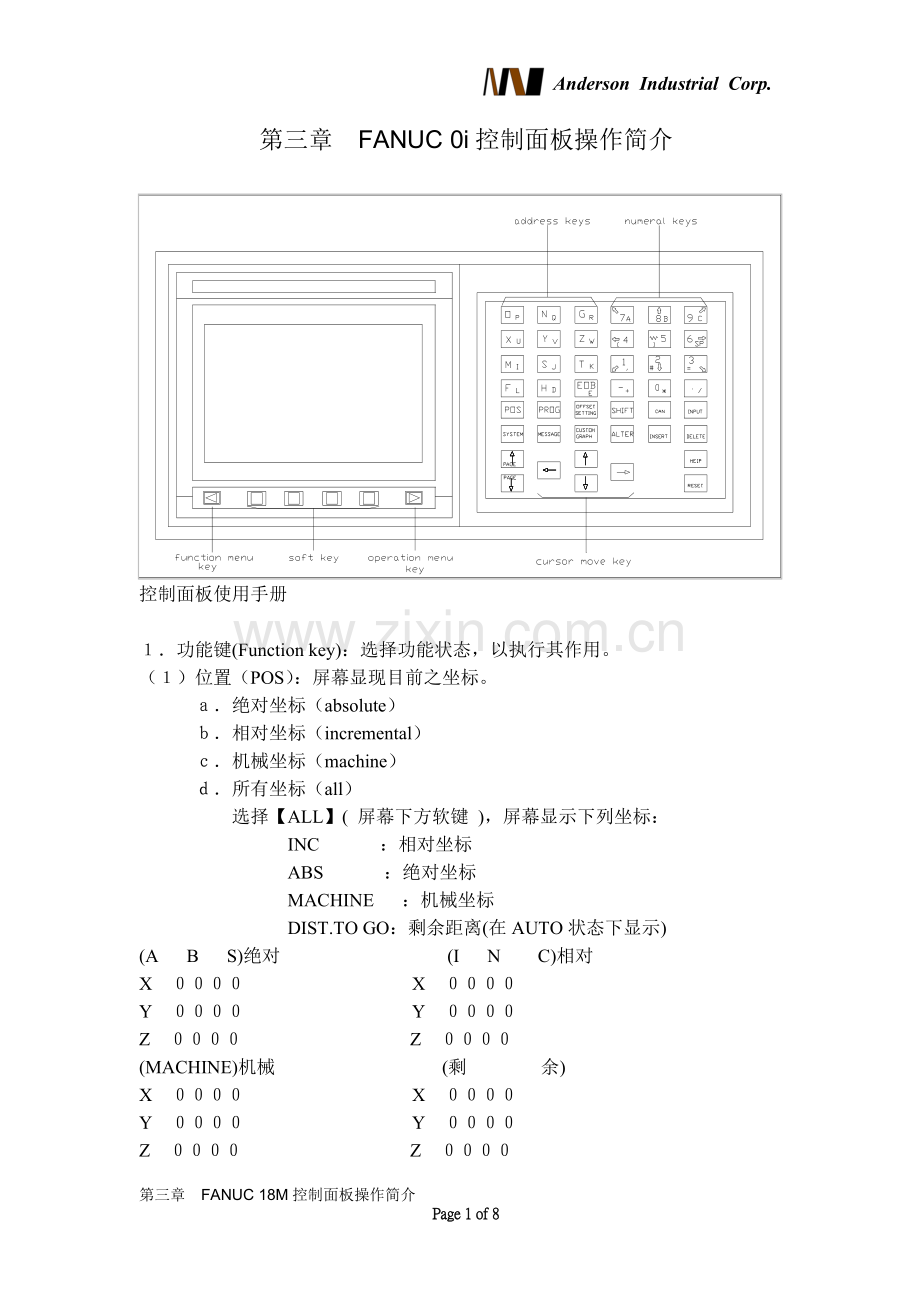

第三章 FANUC 0i控制面板操作简介
控制面板使用手册

１．功能键(Function key)：选择功能状态，以执行其作用。
（１）位置（POS）：屏幕显现目前之坐标。
　　　ａ．绝对坐标（absolute）
ｂ．相对坐标（incremental）
ｃ．机械坐标（machine）
　　　ｄ．所有坐标（all）
选择【ALL】( 屏幕下方软键 )，屏幕显示下列坐标：
　　　　　　　　INC 　　　：相对坐标
ABS　 　　：绝对坐标
MACHINE ：机械坐标
DIST.TO GO：剩余距离(在AUTO状态下显示)
(A B S)绝对　　　　　　　　　(I N C)相对
X　００００　　　　　　　　　X ００００
Y　００００ Y　００００
Z　００００ Z　００００
(MACHINE)机械　　　　　　　　　(剩　　　　余)
X　００００ X　００００
Y　００００ Y　００００
Z　００００ Z　００００

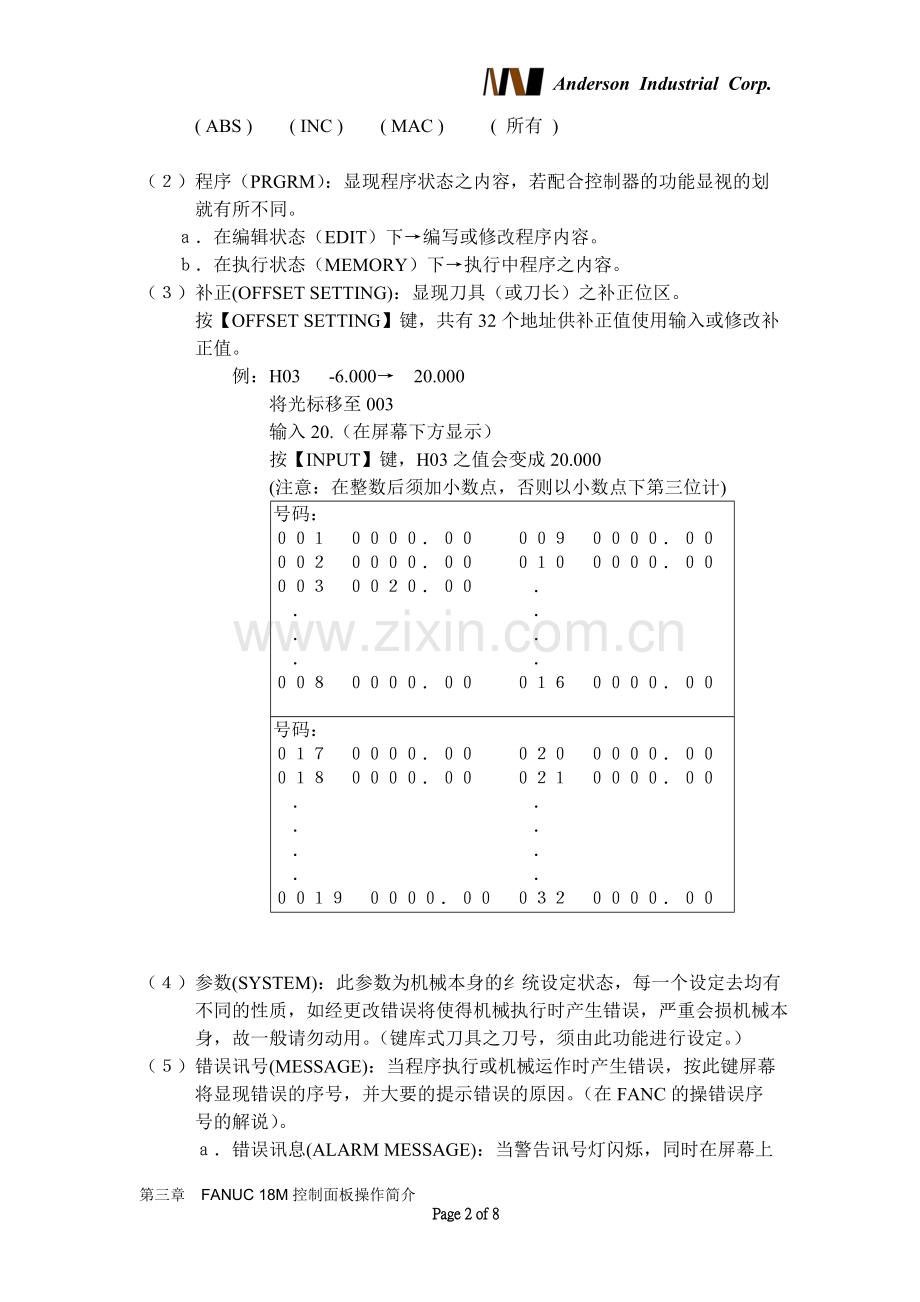

　　　( ABS ) ( INC ) ( MAC ) ( 所有 )

（２）程序（PRGRM）：显现程序状态之内容，若配合控制器的功能显视的划
　　　就有所不同。
　　ａ．在编辑状态（EDIT）下→编写或修改程序内容。
　　ｂ．在执行状态（MEMORY）下→执行中程序之内容。
（３）补正(OFFSET SETTING)：显现刀具（或刀长）之补正位区。
按【OFFSET SETTING】键，共有32个地址供补正值使用输入或修改补
　　　正值。
　　　　　例：H03 -6.000→　20.000
将光标移至003
输入20.（在屏幕下方显示）
　　　　　　　按【INPUT】键，H03之值会变成20.000
(注意：在整数后须加小数点，否则以小数点下第三位计)
号码：
００１　００００．００　　００９　００００．００
００２　００００．００　　０１０　００００．００
００３　００２０．００　　　．
　．　　　　　　　　　　　　．
　．　　　　　　　　　　　　．
　．　　　　　　　　　　　　．
００８　００００．００　　０１６　００００．００
号码：
０１７　００００．００　　０２０　００００．００
０１８　００００．００　　０２１　００００．００
　．　　　　　　　　　　　　．
　．　　　　　　　　　　　　．
　．　　　　　　　　　　　　．
　．　　　　　　　　　　　　．
００１９　００００．００　０３２　００００．００

（４）参数(SYSTEM)：此参数为机械本身的纟统设定状态，每一个设定去均有
　　　不同的性质，如经更改错误将使得机械执行时产生错误，严重会损机械本
　　　身，故一般请勿动用。（键库式刀具之刀号，须由此功能进行设定。）
（５）错误讯号(MESSAGE)：当程序执行或机械运作时产生错误，按此键屏幕
　　　将显现错误的序号，并大要的提示错误的原因。（在FANC的操错误序
　　　号的解说）。
ａ．错误讯息(ALARM MESSAGE)：当警告讯号灯闪烁，同时在屏幕上
会有ALARM的字眼闪动，按【MESSAGE】键，错误讯息将显示
在屏幕上。
　　　ｂ．机械操作错误讯息(OPERATOR MESSAGE)：提醒操作者于操作前
　　　　　及操作期间须注意事项，如“气压供应不足”，“　润滑油量不足
“，”换刀动作未完成“，．．．等。将问题排除后，始得继续使用
机械。
（６）刀具路径显示(CUSTOM GRAPM)：当程序执行时，按此键屏幕将显现目
　　　前程序执行到那一个位置，以缯图方式缯出，以确实检查程序是否正确。
按【CUSTOM GRAPM】键，会出现两种功能：
ａ．按【G.PRM】键，为图形显示参数设定，如图形倍数(K)，极限区域
　　　　　图形是否保留(A=1：不保留，A=0：保留),………等。
　　　ｂ．按【GRAPM】键，显示程序执行时的图形，可配合【SBK】，【MLK】，
　　　　　【AFL】，………等功能键使用。
２．程序编辑键(ADDRESS KEYS)：选择编辑状态（EDIT）对程序的开始编辑
或编修。须配合字符输入键【字符输入键的第一次输入皆为英文，尔后输
入为数字键直到按程序编辑键为止，再继续下一个输入】。
（１） 更换键(ALTER)：移动光标至错误的字符，再输入正确值后按此键既可。程序如下：
　　　　　　　ａ．被替换之字符。
ｂ．输入新字符。
ｃ．按替换键(ALTER)以更换。
　例如：
　　　　G01 X-20. F2000; 改 G01 X-30.F2000;
　　将光标移至 X-20.。
　　G01 X-20.F2000;
输入新字符　X-30.
G01 X-30. F2000;
（２） 插入键(INSERT)：移动光标至须插入一新的字符之前，再输入新值后按
　　　此键既可。程序如下：
　ａ．将光标移动至欲插入字符之前面。
　　　　　　　ｂ．输入字符。
　　　　　　　ｃ．按插入(INSERT)
　　例如：
　　G01 X-20. F2000; 改 G01 X-20. Y-20. F2000;
　　　　　先将光标移至X-20.
　　　　　输入新值
　　　　　 Y-20.
　　　　　按插入键(INSERT)
（３） 去除键(DELETE)：移动光标至须去除的字符，再按此键既可。程序如下：
　　　ａ．将光标移动至欲消除字符之处。
　　　ｂ．按消除键(DELETE)
　　例如 ：
　　　　 G01 X-20. Y-20. F2000; 改 G01 X-20. F2000;
　　　　　将光标移动至Y-20.处
　　　　　G01 X-20. Y-20. F2000;
　　　　　按下消除键 (DELETE)
　　　　　GO1 X-20. F2000;
（４） EOB(；)键：此键为开新程序或程序区段，须放在每一行程序之最后。程序如下：
O0003;
G92 X0. Y0. Z0.;
．
．
．
．
．
．
．
输入　Ｏ　　０００３　按　ＥＯＢ
输入　Ｚ０．　按　ＥＯＢ

（５）Shift（^）键：操作如英文打字机一样，若需特定右下角A~Z时，可按 【Shift
】键，再按【英文A~Z】键，就会表示其数字之示符号
（６） 字符消除键(CAN)：此键是消除字符输入暂时区内之字符，按此键既可
　　　消除。
（７）输入输出键(INPUT/OUTPUT)：此二键功能较多，配合其它功能操作如
下：　
　　　　　　配合其它功能　　　　执行
　　　　　　控制器MODE 字符输入输出
　　　　　　控制器TYPE 传输程序之输入输出
　　　　　　面版补正　　　　　　补正数输入
屏幕缯图、参数　　　参数值输入
３．重设键(RESET)：此键有两种功能
　ａ．于编辑(EDIT)模式时,可使光标重设至最开始之处。OXXXX
　ｂ．可消除屏幕上之错误讯息。（ARARM）
（１）光标键(CURSOR MOVE KEY)：↑向上移动光标，↓向下移动光标，
　　　 →向右移动光标，←向左移动光标。此按键有两个功能：
　　　ａ．每按一次光标会往下移动一字符。
　　　ｂ．寻找某一字符,及寻找程序号码。
（２）翻页键(PAGE)：↑向上翻页，↓向下翻页。
每按一次,画面往上或往下跳一页。
（３）选择键(MENU)：机能键下之次画面显现。
４． 编辑程序：
　　　　　 ａ．将模式选择 (MODLE SELECTION) 转至编辑【EDIT】。
　　　　　 ｂ．按功能键中程序键【PRRRM】。
　　　　　 ｃ．输入程序号码。【OXXXX】
　　　　　 ｄ．按光标键 (CURSOR) 之【↓】
　　　　　 ｅ．开始编辑程序内容。
５． 新增程序：
　　　　　　ａ．如同编辑程序选择【EDIT】状态，按【PRGRM】键后程序
显示，再按【↓】，就开始编写程序。
　　　　　　ｂ．由传输器将程序输入。
　　　　　　ｃ．以手按程序面板软键直接输入。
６． 如何做Input/Output/DNC：
（１）．INPUT输入功能：由外接之传输装置或个人计算机输入程序。
ａ．开启WIN95/98【TERMINAL】，设定传输参数，再选出档案
　　之准备传送。
　　　　　　ｂ．将模式选择钮(MODE SELECTION)转至编辑【EDIT】。
ｃ．按功能键中程序键【PRGRM】输入程序号码， 勿与旧有程
　　式重复，插上RS-232。
ｄ．按控制面板【SOFT】键内，【READ】键 ，再将程序由计算机
　　传送进来。（程序全部一起送入）
（２）．OUTPUT输出功能：
　　　　　　ａ．将模式选择钮(MODE SELECTION)转至编辑【EDIT】。
ｂ．按功能键中程序键【PRGRM】输入欲传出之程序号码,插上
　　RS-232。
ｃ．按控制面板【SOFT】键内，【PUNCH】键 ，再按EXEC键
　　　　　　　　开始执行，将NC程序传送进计算机内。
　　（３）．DNC功能：程序之执行,是由计算机或传输器所传入者,而非执行控制
　　　　器内所储存之程序。
　　　　　　ａ．首先以RS-232将个人计算机与NC 联机。
　　　　　　ｂ．将模式选择钮(MODE SELECTION)转至传输模式【TAPE】。
　　　　　　　　按【CYCLE　Start】键，屏幕右下显示“LST”。
ｃ．亦利用WIN95/98内设之【TERMINAL】功能直接进行DNC
功能，将程序档案叫出开始传输，并同步执行加工动作。（即
程序边送边执行）

控制器的操作面板功能说明
参考复录图4,是控制器面板图
RESET :
重设程序或取消错误讯息
START/OUTPUT Key:
执行在MDI下的单节程序或开始执行程序
将程序从控制器输出到个人计算机
INPUT Key:
输入补正值和参数的值或号码
将程序从个人计算机传到控制器
SOFT Key:
根据使用的不同,软键功能会出现在屏幕的下方
FUNCTION Keys:
1 POS (position)
显示机械位置,可用软键选择不同的坐标
2 PRGRM (program)
列出程序号码或现在的程序内容
3 MENU OFFSET (compensation)
显示补正的屏幕或输入补正值
4 DGNOS PARA (diagnostic & parameter)
显示参数或PLC阶梯图
5 OPR. ALARM
显示错误讯息屏幕
6 AUX. GRAPH (graphic display)
显示绘图屏幕或仿真刀具路径
PROGRAM Edit Keys:
有三个程序编辑钮
1 ALTER
可以在光标的地方更换字
2 INSERT
在光标后输入字
3 DELETE
删除光标指示的字
DATA Input Keys:
符号和数字键
CURSOR Movement Keys:
↑: 在EDIT(编辑程序模式)下将光标往前移动一格
↓: 在EDIT(编辑程序模式)下将光标往后移动一格
在程序目录下,选择需要的程序
PAGE Change Key:
↑ : 往前换页
↓ : 往后换页
CAN (cancel) Key:
删除你未按Input前的数字和符号
