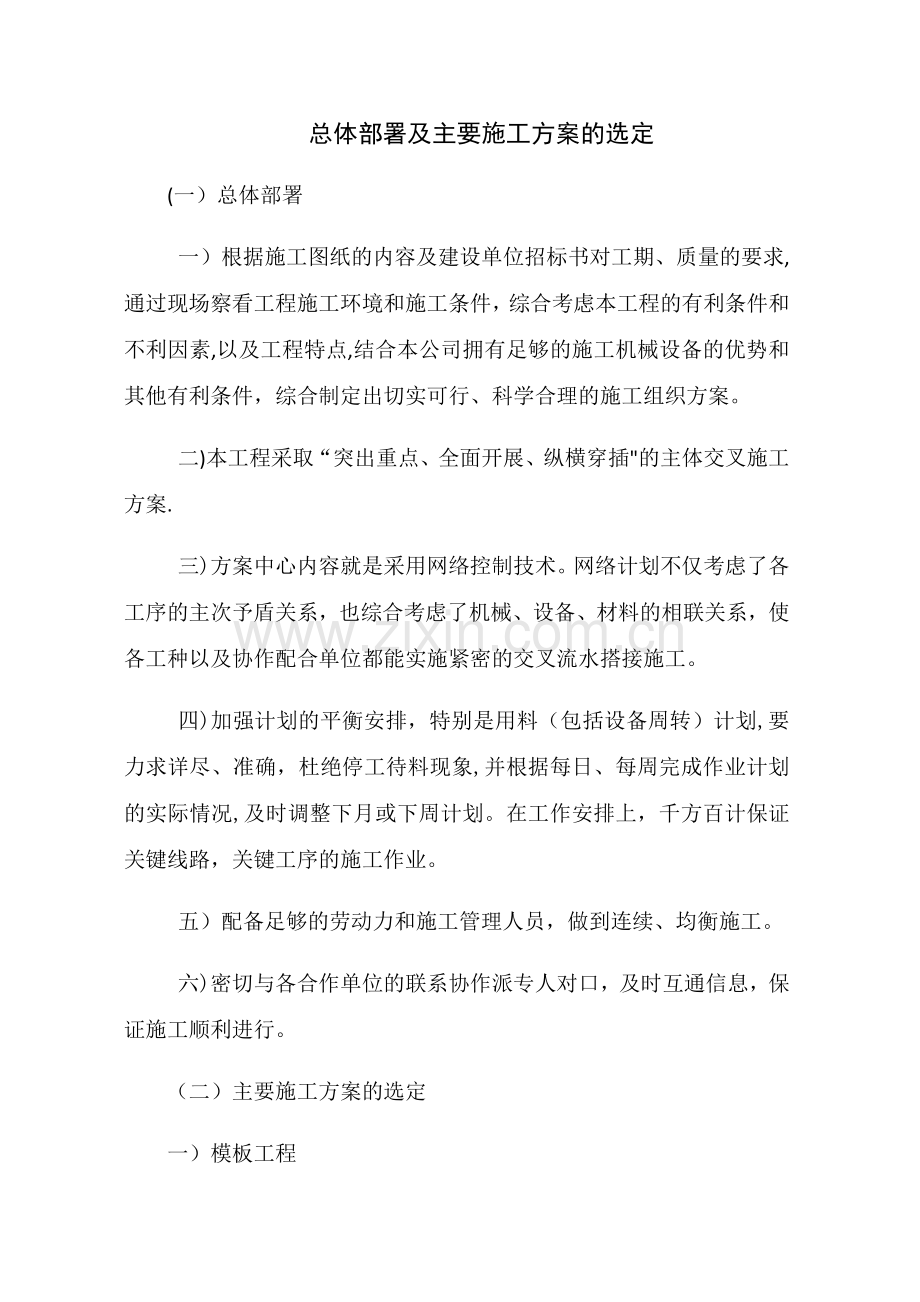

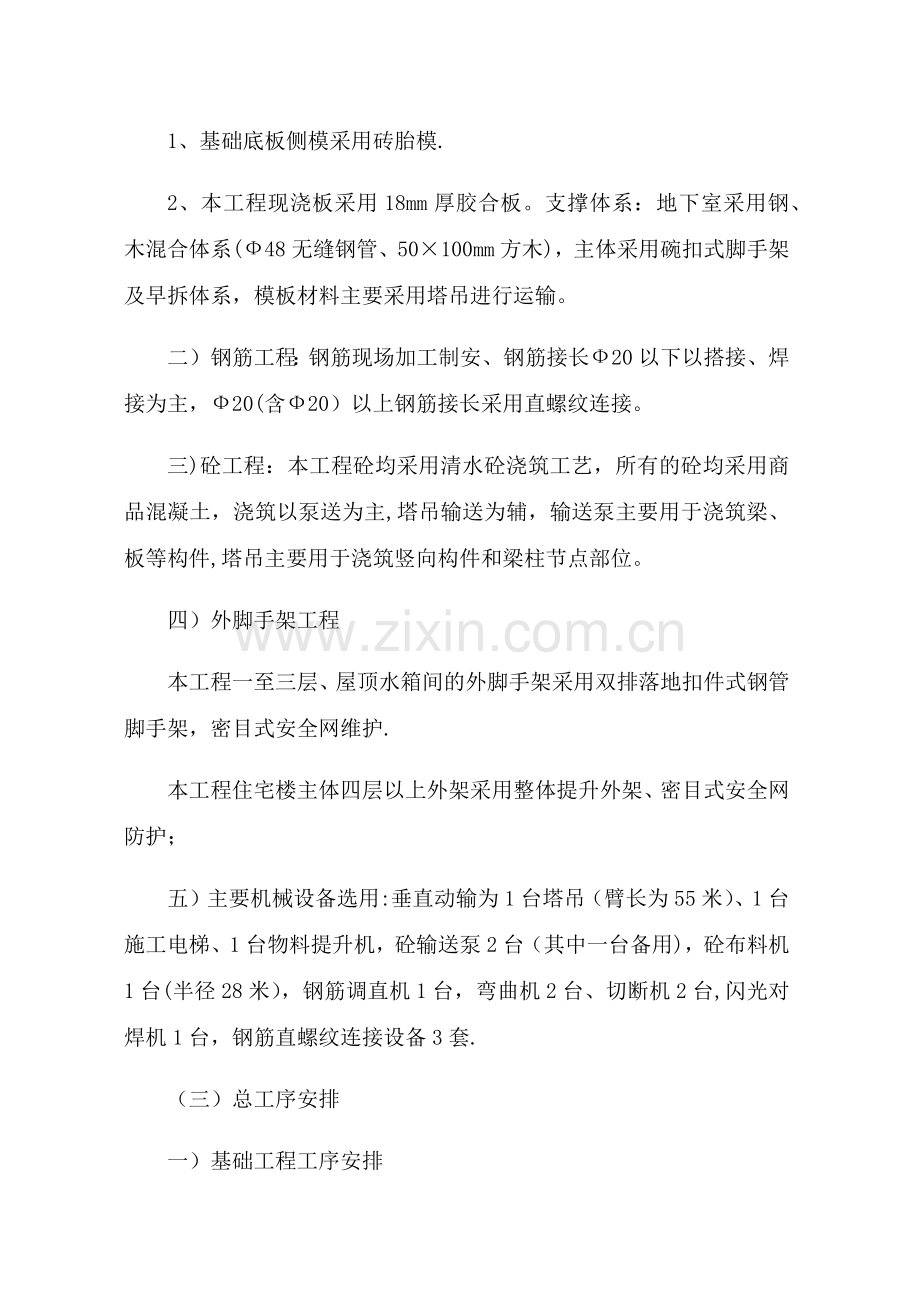

总体部署及主要施工方案的选定(一）总体部署一）根据施工图纸的内容及建设单位招标书对工期、质量的要求,通过现场察看工程施工环境和施工条件，综合考虑本工程的有利条件和不利因素,以及工程特点,结合本公司拥有足够的施工机械设备的优势和其他有利条件，综合制定出切实可行、科学合理的施工组织方案。二)本工程采取“突出重点、全面开展、纵横穿插的主体交叉施工方案.三)方案中心内容就是采用网络控制技术。网络计划不仅考虑了各工序的主次予盾关系，也综合考虑了机械、设备、材料的相联关系，使各工种以及协作配合单位都能实施紧密的交叉流水搭接施工。四)加强计划的平衡安排，特别是用料（包括设备周转）计划,要力求详尽、准确，杜绝停工待料现象,并根据每日、每周完成作业计划的实际情况,及时调整下月或下周计划。在工作安排上，千方百计保证关键线路，关键工序的施工作业。五）配备足够的劳动力和施工管理人员，做到连续、均衡施工。六)密切与各合作单位的联系协作派专人对口，及时互通信息，保证施工顺利进行。（二）主要施工方案的选定一）模板工程1、基础底板侧模采用砖胎模.2、本工程现浇板采用18mm厚胶合板。支撑体系：地下室采用钢、木混合体系(48无缝钢管、50100mm方木)，主体采用碗扣式脚手架及早拆体系，模板材料主要采用塔吊进行运输。二）钢筋工程：钢筋现场加工制安、钢筋接长20以下以搭接、焊接为主，20(含20）以上钢筋接长采用直螺纹连接。三)砼工程：本工程砼均采用清水砼浇筑工艺，所有的砼均采用商品混凝土，浇筑以泵送为主,塔吊输送为辅，输送泵主要用于浇筑梁、板等构件,塔吊主要用于浇筑竖向构件和梁柱节点部位。四）外脚手架工程本工程一至三层、屋顶水箱间的外脚手架采用双排落地扣件式钢管脚手架，密目式安全网维护.本工程住宅楼主体四层以上外架采用整体提升外架、密目式安全网防护；五）主要机械设备选用:垂直动输为1台塔吊（臂长为55米）、1台施工电梯、1台物料提升机，砼输送泵2台（其中一台备用)，砼布料机1台(半径28米），钢筋调直机1台，弯曲机2台、切断机2台,闪光对焊机1台，钢筋直螺纹连接设备3套.（三）总工序安排一）基础工程工序安排验槽(含修整基坑)承台及筏板底板迎水面防水及保护层基础钢筋基础模板基础砼地下室结构施工地下室外墙防水地下室外墙外侧土方回填。二)主体结构工序安排本工程每层分两个流水段进行施工.楼面放线绑扎墙柱钢筋（专业工种予留予埋)墙、暗柱钢筋验收支墙、暗柱模板、浇筑砼支梁板模板绑扎梁板钢筋（专业预留预埋）梁板钢筋验收浇砼养护三)砌体及装修砌体工程随主体由下至上进行,装修在有工作面的前提下提前插入，工序注意事项为：主体在分段验收的情况下,抹灰可随砌体进行.四）其它工序详见（施工进度网络图）（四)垂直运输机械的选用及安装拆除一）塔吊1、塔吊的选用为覆盖整个建筑物范围，根据建筑物的外轮廊尺寸选用一台臂长为55m的塔吊，位置见附图施工平面布置图，主要用于钢筋模板、钢管等的垂直运输.2、塔吊基础结构塔吊基础的平面布置和结构图见如下插图3、塔吊的安装（1)安装前的准备工作：按总平面图的要求布置并清理障碍物,检查塔基及预埋件是否符合要求，准备吊装机械、枕木、铁丝、钢丝绳、绳扣等常用工具。（2）安装程序及要求:按厂家所给的安装图的要求,安装底座,将底座与预埋螺杆一次浇筑好。吊装塔身基础节，用12个M39高强度螺栓将底座同基础节连接起来,拧紧螺栓，达到36吨的预紧力.连续将二节标准节吊装在基础节之上。吊起组装好后的爬升架,套在标准节外面。在地面上将回转支承、上支座、下支座走台等装配好,然后一起吊装.安装塔顶及回转塔身。安装平衡臂及平衡拉杆（包括起升机构和电气箱）,吊装最后一块平衡重，吊装司机室.安装起重臂和起重臂拉杆（包括小车牵引机构和小车架)吊装平衡重。开始顶升，顶升结束后降下爬升架并拆除，穿绕起重机构钢丝绳,张紧牵引机构钢绳。将电气线路接通,接通电源,各机构试车，并调整安全保护装置,即可进入工作。塔吊安装好后,必须进行空载、静载、动载试验及各种安全装置进行调整后方可进行吊装作业，其静载试验吊重为额定载的125，动载试验吊重为额定载的110。4、塔吊的拆除：塔吊的拆除与安装方法基本相同,顺序相反。二)施工电梯:本楼布置1台双笼施工电梯和1台物料提升机满足施工材料和人员运输要求，如施工现场平面布置图所示.1、安装前的准备工作:按总平面图的要求布置将电梯的底座和预埋螺栓同时浇筑在基础内，同时检查底座的四角标高是否一致。准备安装用的麻绳、钢丝绳等工具.电梯基础见下图:2、安装及注意事项：（1）安装电梯及电气部分。（2）空载和运载的调试。（3)安装注意事项:分次安装到位；安装需用经纬仪随时检查电梯垂直度；电梯因现场实际情况采用预埋铁(铁件M5厚200200）用4。8钢管4根加固附梁柱（每隔三层加固一次）；电梯的进、出料口应设置安全门，各层须设置明显的层标及冲顶开关.拆除：拆除与安装的工作相反即“先装的后拆,后装的先拆”.第四节 施工段的划分主体施工从基础施工阶段开始，基础及地下室按后浇带分为二个施工段，地下车库基础工程及地下主体结构为第二施工段，上部主体施工按采取按建筑平面以施工逢为界划分为二个区，其中住宅楼部分为两个施工段进行施工.主体完成后，墙体的砌筑和室内外抹灰、楼地面、卫生间地砖和木装修及油漆涂料、门窗安装等工程的施工就成为主导工序，施工时采取按层分段进行组织流水施工作业,在确保工程质量前提下,达到提前工期的目的.第五节 主要施工工序工程从基础阶段分为二个施工段进行流水作业,上部主体施工按采取按建筑平面以施工逢为界划分为二个区，在各段内合理的控制时差，严格落实网络计划，平衡劳力,充分利用资源和机械设备。初期以主体结构施工为先导,实施平面分段、立体分层、同步流水的施工方法。当主体结构完成到有装饰工作面时，迅速作出样板间，室内粗装修开始从下向上单向跟进、交叉作业.主体封顶后,室内外装饰装修工作要全面展开,从上 向下循序渐进,实施专业化施工，成为进度的主线,在整个施工过程中，安装工程的预留、预埋、安装、调试工作始终穿于主体、装饰、装修、收尾过程中，在时间和空间上要充分紧凑搭接，循环推进，严格交接班制度，相互爱护产品，避免交叉污染.一、基础及地下室施工顺序砼垫层砖胎模筏板底防水工程防水保护层放样筏板钢筋绑扎浇筑筏板砼墙柱钢筋绑扎墙柱支模检查验收浇墙柱砼顶板支模顶板扎钢筋检查验收浇筑顶板砼回填土。二、主体结构施工顺序投测放线绑扎暗柱、剪力墙钢筋绑扎保护层垫块、安装配暗管、埋铁件隐蔽验收安装柱子、剪力墙模板及加固模板复核验收浇筑柱子、剪力墙砼养护砼搭支梁板碗扣架安装梁板模板梁板模板复核验收绑扎梁板钢筋预埋铁件、预留洞口、绑扎保护层垫块隐蔽验收浇筑梁板砼养护砼投测放线。三、安装工程施工程序（一）给排水管道安装施工程序施工准备配合土建预留孔洞,预埋铁件、套管总干管、立管安装水平支管安装管道系统灌水试验或水压试验卫生器具安装就位器具镶接盛水、通水试验竣工验收。（二）室内消火栓管道安装施工程序：施工准备配合土建预留孔洞消防干管安装消火栓箱安装、支管安装水压试验联动试运行竣工验收.(三）设备安装施工程序: 设备基础验收放线设备开箱验收设备运输就位设备粗平、找平正地脚螺栓灌注设备精平设备基础抹面 设备单机试车设备联动试车竣工验收。（四）采暖工程安装施工程序：施工准备配合土建预留孔洞、预埋套管立、干管安装管道试压、暖气散热器单体组成试压散热器就位支管镶接系统水压试验系统调试竣工验收。（五）通风工程施工程序：施工准备钢板、型材、风机进场验收风管制作支、吊架加工预留孔洞、预埋铁件通风机安装风管吊装风管保温风口安装运转测试竣工验收。（六）变配电工程施工程序：施工准备配合土建预埋电缆保护管在土建地沟、墙面基本完之后进行技术复核变压器就位高、低压柜安装母线安装（插接母线） 室内接地母线安装电缆敷设电缆头制安电气调试竣工验收。（七）电力工程施工程序：施工准备根据图纸位置配合土建预埋管配管至各设备及动力箱动力配电箱安装电缆桥架安装电缆敷设管内穿线检测绝缘电阻配电箱内接线设备接线设备调试试运行竣工验收。(八）照明工程施工程序：施工准备配合土建预埋管及盒、箱根据平面位置配管至各照明箱开关盒、插座盒安装配电箱安装电缆敷设管内穿线检测绝缘电阻电气器具安装配电箱内接线电气调试竣工验收。（九）防雷接地工程施工程序:熟悉防雷接地施工要求基础钢筋焊接根据土建进度逐层连接柱内二根主筋作为引下线根据图纸要求焊接均压环及防侧雷带屋面接闪器施工并与引下线焊接突出屋面的金属体与避雷带连接各户内卫生间金属部件等电位联结接地电阻测试竣工验收。(十）弱电工程（有线电视、电话、对讲、综合布线、防盗对讲）施工程序:施工准备配合土建预埋管配管至各接线盒及插座盒管内穿线箱（盒）内接线终端设备接线分专业调试试运行竣工验收。第六节 施工准备工作一、组织准备根据本工程实际需要,组成一个以项目经理牵头,项目技术负责人具体负责,各专业负责人具体实施的完整管理体系。二、技术准备一）进场后做好施工测量与有关资料的接收和准备工作，详细复核有关红线点、水准点，布设现场临时用电线路、临时用水管线和其它的临时设施,施工塔吊基础并尽早安装塔吊。二)熟悉和会审施工图纸，组织工程技术人员认真学习施工图纸，施工图纸的设计意图,全面熟悉和掌握施工图纸的全部内容,检查各专业之间的预埋件、预埋洞位置的尺寸是否统一或遗漏,提出改进设计便于施工的合理化建议。三）编制施工组织设计和施工方案，阐明施工工艺和主要项目施工方法，劳动力组织和工程进度，质量和安全的保证措施，收集以前施工的各种经验性的资料,针对本工程的特点和难点,编制切实可行的分项施工方案。四）技术交底:在工程开工前,工程技术负责人分别组织参加施工的人员进行技术交底,应结合具体操作部位,关键部位和施工难点的质量要求,操作要点及注意事项进行交底。技术交底采取“双层三级制”,即技术负责人同班组长和质检员接受交底后要认真反复地学习.班组长接受交底后要组织工人进行反复学习，认真贯彻执行。五）编制施工图预算。三、物资、机具准备一）建筑材料及安全防护用品准备：对水泥、钢材、木材三大建筑材料,特殊材料等，均应根据实际情况做好计划，分批进场,编制各项材料计划表,对各种材料的入库，保管和出库制订完善的管理办法.二）施工机具设备：施工中计划投入的大型施工机械包括塔吊、施工电梯、搅拌机、砼输送泵等及施工中所需的各种中小型机具设备均齐备完好,进场前全面检测、保养,按计划及时进场就位.同时及时进行砼、砂浆配合比设计和各种原材料,试件试块的检验和试验工作。三)现场准备施工管理人员进场后，做好如下准备工作:修整施工出入口,作好地面排水沟、车辆冲洗台，搭设平面布置图中的临建设施，施工塔吊基础。第七节 施工总平面布置一、施工平面布置(一）运输道路及主要入口工地主要入口设于场地南、北侧,为了保护环境卫生避免车辆运输污染街道，故在门口设一洗车台，车辆驶出工地前,须对车轮进行冲洗。（二)混凝土泵站：混凝土全部采用商品混凝土。(三）排水设施地表水排除：建筑物四周设置环绕排水明沟，沟端头设沉淀池，雨水、废水经沉淀后排入城市下水管道.基坑水排除：基坑内周边设置环绕型排水明沟,垫层施工时沿周边作0。2坡度坡向明沟。（四）施工电梯布置在建筑物南侧，塔吊、砼泵布置在建筑物南侧,具体位置参见施工平面布置图。（五）工地临设:办公区：布置于场地东南侧.生活区：在建筑物东南侧设置。其它:参见施工平面布置图二、施工现场用水组织设计本工程临时用水包括施工工程用水量q1，施工现场生活用水量q2，消防用水量q3。（一） 施工工程用水量：Q1N1+nN2q1= k1k2-83600 式中K1未预计施工用水系数(取1。15）K2-用水不均衡系数（取1.15）Q1实物工程、按砼产量计：JS500搅拌机50m3/台班计Q1=350=150m3n-搅拌机台数为3台N1砼砂浆搅拌机用水量取300（L/m3）N2 -冲洗搅拌机需水量为600L/台150300+3600则:q1=1。151.5 - =2。94（L/S）83600 （二）施工现场生活用水量 p1N2K3q2= -t83600 式中:P1施工现场高峰昼夜人数、取260人。N2施工现场生活用水定额取30（L/S） K3施工现场用水不均衡系数。取1。5t-每天工作班数、按工班计 260301。5q2= - =0。27（L/S）283600 （三）施工现场消防用水量q3，现场面积在25ha以内.q3=10（L/S）(四)总用水量Q因为q1+q2=2。94+0。27=3.21q3=10（L/S)所以Q=q3=10(L/S)（五)供水管径施工及生活用水管径的计算 4（q1+q2） 43。21D1= = - =0.04（m)=40(mm） V1000 3。142。51000总用水管径的计算： 4Q 410D2=-= -V1000 3。142。51000 =0。071（m）=71mm场甲方提供管径为50mm的水源，不能满足施工需求，甲方需提供100mm管径的水源才能满足施工现场用水的需要.主管采用100,按树枝形供水方式布置，支管采用40管径，并设置相应的消防栓。另外，现场在搅拌站旁设一砖砌蓄水池,作为临时停水应急之角.三、施工现场用电组织设计（一） 施工高峰期主要施工设备用电量一览表序号名称规格型号单位数量单机功率（KW)合计功率(KW)1塔吊5515台160602砼布料机HG30台120203施工电梯SCD200/200台140404砼搅拌机JS500台115155砼输送泵HBT60台175756砼输送泵HBT40台132327平板振动器P250台22。85.68砼振动棒HZ6X-30根101。5159钢筋调直机台1151510钢筋弯曲机WJ40台22。5511钢筋切断机GJ40台24。5912电弧焊机BX3-120-1台128KVA28KVA13直螺纹套筒钢筋连接机YT-32台32.57.514闪光对焊机UN100台1100KVA100KVA15木工压刨机MB206F台14416砂浆机台2714总计P1=210.1KWP2=128KVA(二）动力用电容量P（KVA）P=KK1(p1/COS+K2P2）式中：COS电动机平均功率因素0。75K-不均衡系数1。05K1、K2-需要系数0.6P1电动机定额功率高峰期总和，约210。1KWP2-电焊机额定量总和，约128KVAP=1.050。6(210.1/0。75）+0.6128=257。15KVA（三)照明用电是按动力用电量的10考虑，则电器设备总用量： 257。15(1+10）=282。9KVA经计算甲方需提供300KVA变压器，才能满足施工需要.现场计划备用一台160KW的柴油发电机，作为临时停电时的应急电源。在正常情况下,从变压器低压侧直接供到配电室动力配电箱(TLX）总开关的上刀口,当市电停电时，为保证工作的连续性，保证重点负荷的用电，通过动力配电箱总刀闸进行切换,自动换成备用发电机供电。主供线路沿围墙内侧敷设,从配电箱到用电设备段采用穿管敷设,线路的具体走向见施工平面布置图。四、总平面布置统一管理项目经理部以施工总平面图为依据,随时掌握现场动态,经常进行检查、监督管理。进入施工现场的施工单位应一律尊重总包单位的决定,服从总包单位的统一指挥，未经批准，任何单位均不得在现场任意占用场地(包括停车),不得在现场搭盖建筑物、构筑物，不得任意挖土或弃土；不得任意敷设、改移或拆除任何动力管线，不得任意挖开道路面和路基，断绝交通，不得破坏水沟，堵塞排水管道;不得向临近区域排泄积水或废水。（一)各个单位需要设置临时用房时,必须先写出申请，经项目经理部审定许可才能动工,在建筑过程中,要服从项目经理的检查和指挥，使用结束后要负责及时拆除、清理恢复原状，达到人离场清.(二)特殊情况下，各施工单位确需开挖道路面，阻碍正常交通，临时停水、停电时要提前书面申请报告，并在规定的有效期内完成，不得拖延，并及时按规定做好善后工作,负责恢复原状。（三）各单位运输及交通车辆要求按指定的道路进出停放.进场的大宗安装材料、构件、设备、机具要在规定进场时间和装卸作业期限完成,并在规定时间存放在规定地点,避免交通堵塞和场地占用混乱，维持现场正常有序.（四）施工现场的水准点和轴线控制桩应有明显的标志,并加以妥善保护，任何人不得损坏。(五）砂石、钢筋、模板及其它经常性大宗施工材料，应根据施工进度计划安排,分批分期进场,场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理,严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。(六）所有临时设施必须按照施工平面图规划要求办，按质量标准办,不能够马虎凑合，降低标准。（七）对整个现场的布置和保持，管理人员要经常督促检查，并落到实处.
