安全生产综合监管信息平台.doc

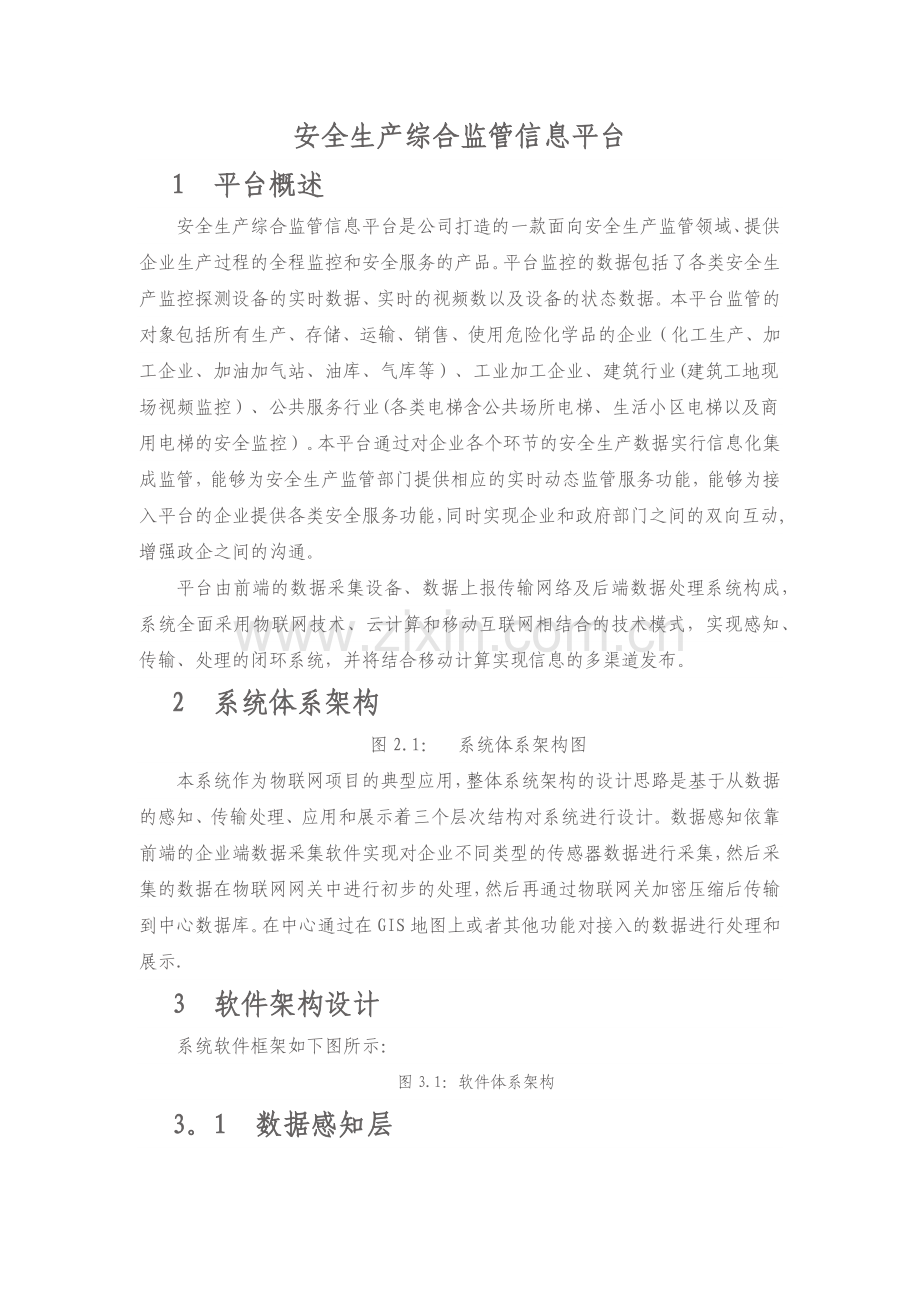

安全生产综合监管信息平台1平台概述安全生产综合监管信息平台是公司打造的一款面向安全生产监管领域、提供企业生产过程的全程监控和安全服务的产品。平台监控的数据包括了各类安全生产监控探测设备的实时数据、实时的视频数以及设备的状态数据。本平台监管的对象包括所有生产、存储、运输、销售、使用危险化学品的企业（化工生产、加工企业、加油加气站、油库、气库等）、工业加工企业、建筑行业(建筑工地现场视频监控）、公共服务行业(各类电梯含公共场所电梯、生活小区电梯以及商用电梯的安全监控）。本平台通过对企业各个环节的安全生产数据实行信息化集成监管，能够为安全生产监管部门提供相应的实时动态监管服务功能，能够为接入平台的企业提供各类安全服务功能，同时实现企业和政府部门之间的双向互动,增强政企之间的沟通。平台由前端的数据采集设备、数据上报传输网络及后端数据处理系统构成，系统全面采用物联网技术、云计算和移动互联网相结合的技术模式，实现感知、传输、处理的闭环系统，并将结合移动计算实现信息的多渠道发布。2系统体系架构图2.1：系统体系架构图本系统作为物联网项目的典型应用，整体系统架构的设计思路是基于从数据的感知、传输处理、应用和展示着三个层次结构对系统进行设计。数据感知依靠前端的企业端数据采集软件实现对企业不同类型的传感器数据进行采集，然后采集的数据在物联网网关中进行初步的处理，然后再通过物联网关加密压缩后传输到中心数据库。在中心通过在GIS地图上或者其他功能对接入的数据进行处理和展示.3软件架构设计系统软件框架如下图所示：图3.1：软件体系架构3。1数据感知层数据感知层是整个平台系统的基础，通过采集软件把安装在企业的安全生产监控设备（各种探测器、摄像头等）的数据实时采集，然后将数据汇集物联网网关，网关对数据做一些基本的处理(过滤，压缩等）后传输到系统的中心数据库。数据感知层构成了整个系统的数据来源和数据通道.3.2数据层数据层是依托云计算中心提供的云主机搭建的系统数据库.实现对危险源基本信息库,安全生产监管信息库，应急救援指挥库等数据的存储、查询和分析.采取创建索引，对表进行物理分区，和逻辑分表的方式对数据进行不同维度的拆分,减少单表的存储压力，提高数据的插入以及查询的速度。3.3基础组件层基础组件层主要是为上层的业务系统提供各类基础的服务，包含了我们公共的组件，比如CA安全认证、工作流引擎、流媒体服务等一系列在上层业务系统中需要用到的基础服务，还包含了个应用系统需要的应用组件,应用组件由基础业务实体和基本稳定的业务服务等组成,可在不同的系统中进行调用，不需要重新开发。基础组件层由组件（公共工具组件和应用组件）和应用框架组成，它使开发人员能快捷、高效地构建业务功能模块。开发人员只需开发应用组件，将应用组件插入框架之中即可构建应用程序.应用框架基于开放或共享标准，实现面向产品化、实用性的组件库系统，并具开放性、可扩展性。这种组件式的方式，可以降低系统的耦合,同时也可以使得系统具有更好的兼容性。3。4应用层应用层是根据业务要求开发出的各类应用系统，其中包括了危险源的监管平台，GIS监管平台,安监业务平台以及移动终端应用等等.这些业务系统及功能模块建立在应用组件和公共组件平台基础之上，满足不同业务的需要.业务系统的构建基于应用组件,一个业务流程由多个应用组件来完成。3。5展示层展示层是为内部应用搭建一个统一接口，实现数据、业务、应用集成的公共平台，也是贯穿整个系统内外的统一平台。通过安监局的门户网站可以提供对外统一的资源展示。通过监管指挥中心的平台进入内部监管平台.本系统的访问提供了普通PC访问，平板电脑访问以及智能手机访问的多种终端。4平台功能设计4.1平台系统构成本平台的产品包括了前端的硬件设备和软件产品、指挥中心平台系统和GIS应用平台，这一系列产品构成了完整的综合监管信息平台，平台的产品结构图如下：图4.1:平台产品结构4。2平台软件功能4。2.1中心平台业务功能整个中心业务平台功能包含了9个业务功能，详细的功能结构图如下:图4.2:平台功能结构图4。3：平台功能截图一、安全监察基础库对安全生产监管相关的数据库进行统一维护管理，包括危险源（含重大和非重大危险源）信息库、危险源企业信息库、安全监控设备基础库、特种设备库，安全法律法规基础库、危险化学品处置方案信息库.二、企业信息填报系统平台为企业用户提供了企业基本信息填报，危险源信息填报以及安全监控设备和特种设备的填报,企业所填报的信息由安全生产监察部门进行审批，以便进行统一监管.三、危险源远程监测预警系统平台实时监控企业的安全生产数据,及时获取企业安全生产的各种预警信息,并对预警信息进行处理,预防安全事故的发生.四、安全隐患监管排查系统根据隐患排查整治责任体系,实现相关安全隐患移交、督办工作，针对危险源事故隐患计算机实时监测预警、分析与控制，落实建立长效机制和动态监管机制.五、安全监察行政执法系统提供国家总局规定的行政执法文书模板,对行政执法程序、文书、案件及办案过程等实施链条化规范管理.具备在线执法帮助、自动生成文书、跟踪督办、统计报告等功能.六、安全监管增值服务平台为企业和安全生产监管部门提供更多的在安全生产监管方面的增值服务，包括各种移动终端的应用(手机、平板电脑)、短信和手机报信息推送，数据统计分析，数据挖掘服务等。七、安全生产事故调查处理针对安全事故进行事故登记，对事故进行调查,根据调查结果形成事故调查报告，接到事故后进行处理,包括启动应急预案，并开启应急救援系统。同时根据事故的等级，确定是否向上级汇报.八、安全监控统计分析对平台的各类安全数据进行统计分析,为平台用户提供各种有用的分析统计报表，趋势分析等等。九、企业安全生产标准化管理平台为企业实施标准化管理提供相关的功能模块，帮助企业达成标准化管理的目标，并且对安监部门实现对企业的标准化建设情况进行实时的监控。4。2。2GIS应用平台GIS应用平台主要是利用GIS平台建立起对企业的实时安全监控，充分利用GIS“一张图”数据融合功能，将企业的分布、基本信息、危险源、探测器、摄像头等相关的数据信息，通过数据融合,在GIS地图中展示出来,为实现企业实时安全生产监控和应急救援提供了极大的方便。具体功能模块如下：图4.4：GIS应用平台功能结构图4.5：GIS应用平台截图(一）图4.5:GIS应用平台截图（二)4。2。3应急救援指挥管理平台应急救援指挥系统是当指挥中心接到企业事故报警后，对企业现场展开救援行动,将事故发生现场的一切相关信息通过GIS空间分析的方式提供辅助决策信息,提供给指挥中心进行参考,包括事故的定位，事故现场周边的公安、消防、医疗、省应急救援队伍等应急救援力量的分布情况，并显示事故现场附近的电力、气源、水源、人口密度、交通状况等信息.能够提供基于地理信息系统的最佳人员疏散路线计算功能。并且平台还能够综合各方资源进行统一调度.应急救援指挥系统的功能如下：图4。6:应急救援指挥平台
