底板大面积混凝土浇筑施工方案

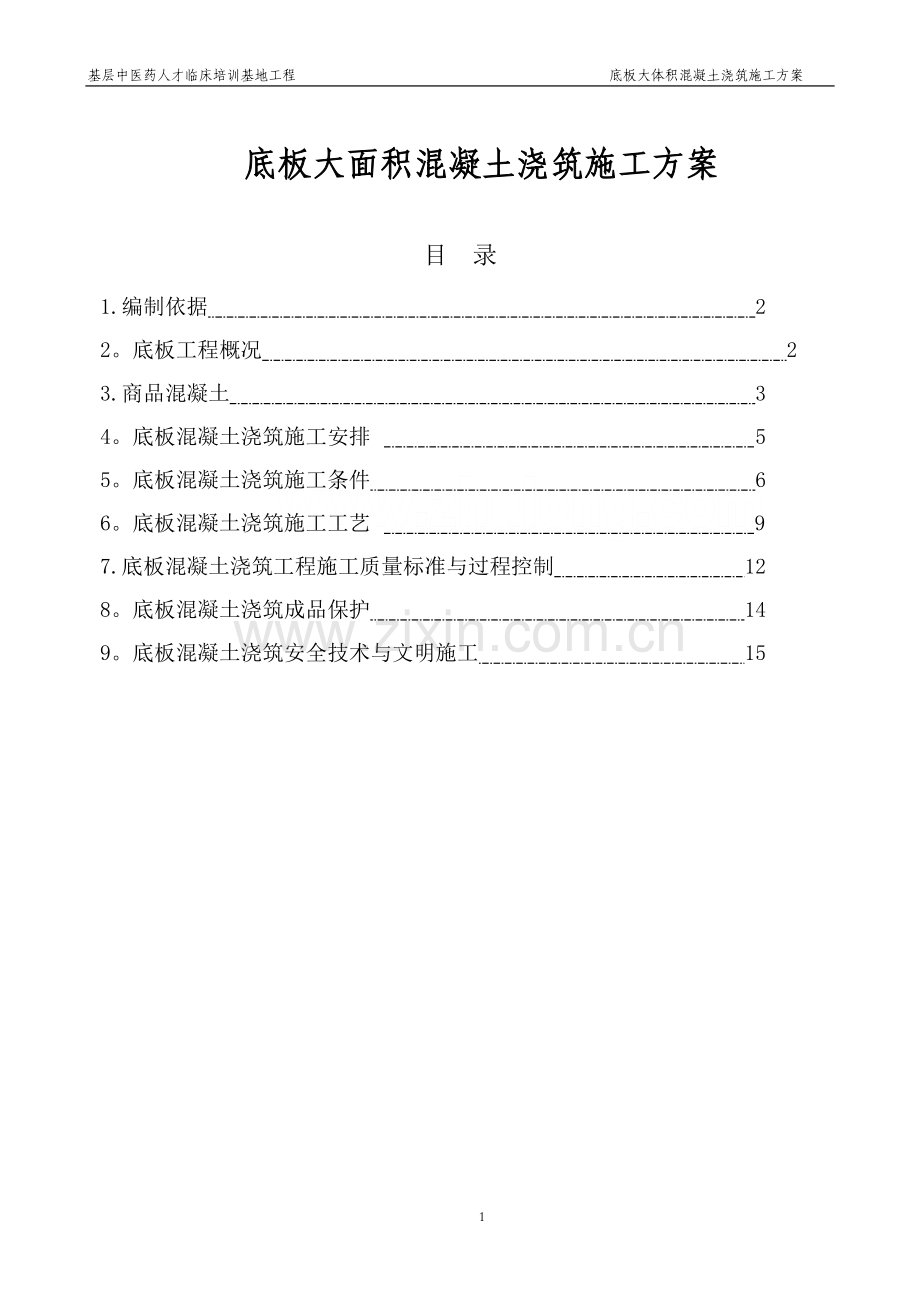

目 录
1.编制依据 2
2。底板工程概况 2
3.商品混凝土 3
4。底板混凝土浇筑施工安排 5
5。底板混凝土浇筑施工条件 6
6。底板混凝土浇筑施工工艺 9
7.底板混凝土浇筑工程施工质量标准与过程控制 12
8。底板混凝土浇筑成品保护 14
9。底板混凝土浇筑安全技术与文明施工 15
某市基层中医药人才临床培训基地工程

底板混凝土浇筑施工方案
1。编制依据
①《（GB50300－2003）建筑工程施工质量验收统一标准》；
②《（GB50204—2002）混凝土结构工程施工质量验收规范》；
③《（GB50208-2002）地下工程防水工程质量验收规范》；
④《(JGJ／T10—95）混凝土泵送施工技术规程》；
⑤《（DBJ01-26-2003)建筑安装分项工程施工工艺规程》;
⑥《(DBJ/T01—69-2003）建筑结构长城杯工程质量评审标准》；
⑦《（DBJ01—51—2003)建筑工程资料管理规程》；
⑧本工程设计图纸、设计变更、洽商记录；
⑨本工程《施工组织设计》等。
2、底板工程概况
某市基层中医药人才临床培训基地工程于2009.10。30正式开工，计划至11。27第1次验槽,开始基础分部工程施工。筏板基础底板计划于12。12开始浇筑，计划至12。13完成全部底板混凝土浇筑施工。
本工程底板基础底板外轮廓东西计长61500,南北计长56000；底板上皮高程V=—3。60m,下皮高程V=—4。00m,其厚度分别为400mm。承台部分最厚厚度为1500mm，基础底板混凝土强度等级及抗渗标号分别为C40 P8，地下室外墙为C40 P8。
底板混凝土浇筑工程量合计1200m3.
本工程底板混凝土为大体积混凝土,属于“ISO9002”体系过程控制中的特殊过程控制项目，系施工质量过程控制重要内容.为确保底板混凝土工程施工质量,特制定本施工方案，以资在施工中遵照执行。
3。商品混凝土
本工程底板基础底板混凝土采用商品混凝土浇筑施工.
3。1。商品混凝土定货
与商品混凝土站签订商品混凝土供应协议书。本协议书纳入技术资料管理。商品混凝土定货时必须申明所需商品混凝土的性能与数量。原则上框定混凝土强度等级、抗渗标号、坍落度、浇筑时间和工程部位等数据，工程质量在材料保证上首先得以落实。底板商品混凝土订货时需申明：
强度等级 C40
抗渗标号 P8
坍落度 160mm
浇筑部位 底板
浇筑方量 1200m3
商品混凝土站采用普通硅酸盐水泥配制底板混凝土.粗集料石采用碎石或卵石，粒径取5~25mm,含泥量小于1％；细集料采用中粗砂，含泥量小于3%。
配合比掺入粉煤灰.相对而言，粉煤灰的掺入将令混凝土干缩性趋小，抗裂性较好,将明显改善混凝土的和易性,便于泵送且有效降低水化热,从而防止大体积混凝土开裂，而且还可以节约水泥用量。粉煤灰取代部分水泥采用超量取代法。外加剂选用高效减水剂及缓凝剂.
要求混凝土搅拌站根据现场提出的要求，提前做混凝土配合比试配。要求搅拌站提供混凝土的初凝时间为2。5～3。0h。
3.2。商品混凝土运输
混凝土搅拌运输车装料前需将拌筒中积水排净.运输途中,拌筒以1～3r/min运行，以防止混凝土离析。混凝土罐车到工地现场卸料前，应使拌筒以8~12r/min速度转运1～2min，然后再反向转动卸料.
现提供方量已达100m3以上，要求混凝土搅拌站随供货派出质量检验员长期驻场，随时处理有关问题。
3。3.商品混凝土进场
3。3。1.进场时由商品混凝土站同时提供商品混凝土书面技术资料，即提供：
混凝土配合比通知单；
商品混凝土运输单；
商品混凝土出厂合格证（32d内提供）；
3.3。2。施工单位形成以下资料:
混凝土浇灌申请书；
混凝土抗压试验报告；
混凝土试块强度统计、评定记录。
3.3。3。商品混凝土站保证有关资料具有可追溯性。
3。4。商品混凝土试验
3.5现场试验内容
①商品混凝土坍落度测试。
商品混凝土出站前和到场时的坍落度检查每天不少于2次。交货地点的坍落度与出站前坍落度允许偏差≯20mm.
②整车容重
每个配合比整车容重的检查每天不少于1次，与计算容重允许偏差为3％。
4。底板混凝土浇筑施工安排
本分项工程施工部署指导思想是在《施工组织设计》的要求下,按部就班、有条不紊地按混凝土工程“拌（和)-运（输）—浇（筑）"3大过程即施工工艺流程进行作业，以期完成质量目标和工期目标。
4。1。施工机械与器具准备
4。1.1.本工程混凝土浇筑施工采用泵送混凝土工艺,混凝土熟料进场后,经混凝土泵产生输送动力，由专用管道将混凝土输送至待浇部位。
4。1.2.基槽底板仓内准备插入式振捣器、铁锹、抹子等工器具。为与混凝土来量相吻合，每个布料杆下料端的作业面需配置4根φ50插入式振捣器。因底板梁柱交接局部钢筋密集，尚需准备φ30插入式振捣器1~2根.浇筑过程中要始终保证机具使用状态良好。
4。2。施工人员安排
除现场混凝土泵送、起重等人员。各作业面每班由以下人员组成：
混凝土下料平仓 12人
混凝土振捣 10人
混凝土面抹平压光 12人
现场电工 1人
机械修理工 2人
计37人/班。分3班，连续8h作业之后倒班。
另有生产负责人、技术负责人以及钢筋、水暖、电气等在工作面监视、看护人员若干。全部施工人员共计80人.
底板大体积混凝土浇筑工程系重点作业项目.施工时要求各个工种顾全大局，服从调度，保证项目经理部灵活有效地调度全体施工力量，确保混凝土浇筑保质保量连续施工。
4.3.施工工期安排
根据本工程《施工组织设计》将安排于2009.12。12开始浇筑底板混凝土，至12.13可全部完成。
5。底板混凝土浇筑施工条件
5。1.前期工序通过隐检验收
底板、基础梁钢筋及内外墙体、暗柱等插筋安装完毕；外墙上口内模及梁模安装、固定完毕；水平分缝止水钢板安装完毕.以上诸分项工程经过隐检、预检报验，由建设单位、设计单位、监理单位、质监单位等会同验收通过。
5.2。浇筑高程控制
在内外墙体钢筋上适当部位标出底板上皮线(V=—3。60m），以此控制底板商品混凝土浇筑高程.并准备L=1500的Ф14钢筋所制插尺,随时检测底板混凝土浇筑厚度。
外墙墙体混凝土随底板一次浇至外墙导墙即第1 道水平止水缝处。在基槽四壁卷材防水结构保护墙面上标识水平止水缝高程线（V－3.30m），以此控制外墙墙体商品混凝土首次浇筑高程。
5.3。沿底板结构外轮廓线防水卷材外保护墙同时具备模板功能，在底板混凝土浇筑前，在有支撑条件下完成肥槽2:8灰土回填，以防止保护墙变形、移位、损坏.
5。4。混凝土开盘鉴定与浇灌申请
商品混凝土站及时提供混凝土开盘鉴定书、浇灌申请单等有关资料。
5。5.混凝土试验
①准备坍落度桶，以便现场取样测定商品混凝土坍落度。
②准备混凝土试模，含标准抗压强度模具(正方体)和抗渗强度模具（圆柱体)，以便现场取样，制备混凝土试块,经标准养护、同条件养护后用以测定混凝土实际强度等级、抗渗标号。
混凝土试块制备数量均须含有监理单位有见证取样要求。
③根据试验规程，对于预拌混凝土，抗压强度试样的留置,当一次连续浇筑方量超过1000m3时，以每200m3混凝土为1取样单位,留置标养条件抗压强度试样1组、备用试样1组、同条件抗压强度试样2组。本工程每1取样单位共计留置4组，其2组标准条件养护，1组为d28强度，1组备用。另2组同条件养护,1组为d7强度用，1组为结构实体检测即600℃d用.本工程基础底板混凝土抗压试块共计抗压试块24组。
④现场商品混凝土试样须有代表性，选取开盘搅拌后第3盘至搅拌结束前30min之间留置试样。
⑤混凝土试块采用人工振捣法制备。
5.6.温度计算与控制
大体积混凝土工程在水泥水化热作用下，不得出现温度内部裂缝,则必须保证表面与内部温差不大于25℃。
水泥水化热在内部所能产生的最高温度值Tmax由下式计算:
Tmax=To+ξWQ/cρ
式中：To——混凝土入模温度（℃）；
ξ-—散热系数,据底板厚度h而异，当h=0。4m时，ξ=0.09;
W--每1m3混凝土的水泥用量（kg/m3）；
Q——每1kg水泥的水化热（J/kg)，Q=335J/kg；
c——混凝土比热（J/kgK),一般取c=0.96J/kgK;
ρ-—混凝土密度（kg/m3），现取2500kg/m3。
现采用P。O32。5普通硅酸盐水泥，其W=282kg/m3，Q=335J/kg,现浇筑季节取To=15℃，故
Tmax=To+ξWQ/cρ
=15+0.09×282×335/（0.96×2500）=18。5℃
施工期间，环境气温一般为15～20℃，可以保证混凝土表面与内部温差不大于25℃.
当混凝土结构最小断面尺寸大于1m以上、必须采取技术措施解决温度应力问题，控制温度裂缝开展.而本工程底板厚度仅为h=400mm,且有上述热工计算成果，施工中不必考虑采取专门温度控制技术措施，而加强现场施工管理，并在浇筑工艺上执行本“施工方案”要求，即可达到预期目的。
5。7。技术交底
混凝土工长在底板混凝土浇筑前向作业班组进行底板混凝土浇筑技术、操作规程和安全施工的技术交底，做好人员安排.
6.底板混凝土浇筑施工工艺
6.1。底板混凝土浇筑施工工艺流程
施工准备--底板验筋、验模——清仓、湿润模板-—
泵车、输送管道就位，布料杆入仓——商品混凝土进场——
铺浆、灌注--振捣——压实抹光-—养护、测温
做外墙水平止水缝-—后浇带处理
6.2。基础垫层施工
基础垫层混凝土采用汽车泵分区浇筑，平板振捣器振捣赶光、压平，一次成活。
基槽验收合格后，钉好高程控制桩。用Φ48钢管冲筋,形成网格，宽度取4m，长度取槽长。铺料后，平板振捣器固定在4m长板上振捣。振捣完毕的混凝土及时拆除Φ48钢管,补填混凝土。垫层表面用木抹子搓平,最后用铁抹子压光。垫层混凝土与防水层下找平层一次成活。
浇筑前将仓内杂物做最后的清理，将底板仓内底部和侧壁基层表面洒水湿润，但不能有积水。
6。3。铺浆作业
商品混凝土到场时，将分别连接3部拖式混凝土泵的3组专用输送管道接至浇筑部位。
泵送混凝土前，先把储料斗内清水从管道泵出，达到湿润和清洁管道的目的.然后向料斗内加入与混凝土配合比相同的石子混凝土或1:2水泥砂浆，润滑管道后即可开始泵送混凝土。
泵送时坍落度的增加通过调整砂率和掺用减水剂来调整，严禁随意加水增加坍落度。
6。4。底板浇筑
在浇筑区域内按振捣棒有效长度计算出分层厚度，以此控制浇筑厚度.Φ50插入式振捣器有效长度为350mm,分层厚度取350×1。25=437。5mm,一般取每层厚度不大于400mm。
从浇筑层的顶端开始，一般取1:6坡度,逐步斜向推移，直至整段底板混凝土浇筑完毕。h=400mm的底板在浇筑时混凝土可斜向流淌2.4m左右,由一个斜面薄层浇筑，薄层层厚200mm，依此循序渐进,逐步一次到顶，即斜面分层浇筑法工艺.斜面分层浇筑法能较好地适用于泵送工艺,同时保证在上层混凝土浇筑时，下层混凝土不超过初凝时间,层间结合良好。
混凝土浇筑中，铺麻布遮挡后浇带裸露钢筋，及时清理竖向钢筋，避免污染。设专人清理落地灰和污染成品上的灰浆.
6.5。混凝土振捣
混凝土下料入仓后，在15min用插入式振捣棒将混凝土摊平并振捣到位。
浇筑混凝土时，配置3～4台插入式振捣器振捣.其中2台主要负责下部斜坡流淌处的混凝土振捣密实，另外1～2台主要负责顶部混凝土振捣密实。
插入式振捣器的掌握方法通常为：前手紧握距振捣棒上端500mm左右处，用以控制插点;后手离前手400mm左右处，用以扶顺软轴。软轴弯曲时其弯曲半径大于500mm,且不宜多于2个弯曲.当混凝土下仓有足够厚度后，方可缓慢地将振捣器插入,开始振捣操作。振捣器插入混凝土后应上下略有抽动，抽动幅度为50～100mm,以便上下振捣均匀。移动间距不宜大于振捣器作用半径1.5倍，且宜小于500mm，一般取300～400mm.振捣器操作须快插慢拔，插点排列均匀,逐点移动，顺序进行，不得遗漏.在振捣时振捣器不得碰撞钢筋、模板和预埋件。
每一振头要掌握好振捣时间，一般最佳振捣时间为20～30s，时间过短不宜振实而影响密实性，时间过长会引起混凝土离析而影响均质性.振捣直至混凝土不再冒出气泡、不再显著下沉、表面泛浆并基本形成水平面,此时认为混凝土已振捣饱满密实。振捣器拔出时宜缓慢平稳,以保证插点附近的混凝土能填补空隙。
电梯井与集水槽由下至上分层浇筑,并令所浇混凝土在2h之内与水平混凝土作业面相衔接.
要求边振捣边排除泌水.
6。6.抹平、压实
底板混凝土浇筑至面层时，须将表面找平，并压实平整。待沉实一段时间后表面无水渍时即初凝前1~2h用木抹子进行表面二次抹平、压实,以防止混凝土固化早期在上层钢筋的下部产生游离水，致使钢筋部位局部细微裂缝和混凝土表面干缩裂缝。表面抹平压实次数不得少于2次。
6。7。养护
抗渗混凝土一般掺有缓凝剂且水泥用量偏大，故养护工作宜从早从湿,务必保证养护条件与养护时间。抗渗混凝土养护时间为14d，其间草帘不宜撤除。
一般混凝土浇筑完毕后3～4d为升温高峰，再逐渐降温。基础底板混凝土表面经二次压实4h后或达到1。2Mpa。，蓄水保湿养护。
7。底板混凝土浇筑工程施工质量标准与过程控制
7。1.底板混凝土浇筑工程施工质量验收标准与检查方法
7。1。1。主控项目
①底板结构混凝土的强度等级必须符合设计要求。
用于检查底板结构混凝土强度的试件应在浇筑地点随即抽取。取样与试件留置符合施工验收规范规定。
检验方法：检查施工记录及试件强度试验报告。
②对有抗渗要求的底板混凝土结构，其混凝土试件应在浇筑地点随即取样。同一工程、同一配合比的混凝土取样不应少于1次，留置组数可根据实际需要确定。
检验方法:检查试件抗渗试验报告。
③混凝土原材料每盘称量的偏差符合施工验收规范规定。
此项主要由商品混凝土搅拌站控制.
④混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。
同一施工段的混凝土应连续浇筑,并应在底层混凝土初凝之前将上一层混凝土浇筑完毕.
当底层混凝土初凝后浇筑上一层混凝土时，应按施工技术方案只对施工缝的要求进行处理。
检验方法：通过观察、检查施工记录做全数检查。
7.1.2。一般项目
①施工缝位置应在混凝土浇筑之前按设计要求和施工技术方案确定。
施工缝的处理应按施工技术方案执行.
检验方法：通过观察、检查施工记录做全数检查。
②混凝土建筑完毕之后，应按施工技术方案及时采取有效的养护措施，并应符合施工验收规范有关规定。
检验方法：通过观察、检查施工记录做全数检查。
7。2。底板混凝土现浇结构外观质量验收标准与检查方法
7。2.1。主控项目
现浇结构外观质量不应有严重缺陷.
对已出现的严重缺陷，应由项目部提出技术处理方案，并经建设单位、监理单位认可之后进行处理。
检验方法：对经过处理的部位应重新全数检查验收。
7。2。2。一般项目
现浇结构外观质量不宜有一般缺陷。
对已出现的一般缺陷应由项目部按照技术处理方案进行处理。
检验方法：对经过处理的部位应重新全数检查验收。
7。3。底板现浇结构尺寸允许偏差
7.3。1。主控项目
现浇结构不应有影响结构性能和使用功能的尺寸偏差.
对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由项目部提出技术处理方案，并经建设单位、监理单位认可之后进行处理。
检验方法：对经过处理的部位应重新全数检查验收.
7.3。大体积混凝土主要问题为水化热问题.水泥水化热释放的热量积蓄在混凝土内部，造成混凝土内部与表面温差梯度，所产生的拉应力可导致影响建筑物结构功能和使用功能的应力裂缝和温度裂缝产生.
从降低水化热产生的角度，本工程要求商混凝土站采用水化热较低的水泥，使用适量缓凝减水剂以减少水泥用量，并用适量粉煤灰替代水泥，降低水灰比，从而减少水化热。
8.底板混凝土浇筑成品保护。
8。1.操作振捣棒时不可撞击钢筋、预埋件、预留孔，如发现有异常处须及时校正。
8.2.底板混凝土浇筑时须用木板搭设交通走桥,防止工人踩踏钢筋.钢筋若有踩弯、脱扣、移位时要及时予以修整复原。
8。3。底板混凝土浇筑、振捣直至完工，均要保持底板上部墙体、暗柱甩出钢筋位置的正确,保护好止水钢板、预留洞口、预埋件,不得使模板移位.此项工作除混凝土工注意之外,尚由钢筋、木工、水暖、电气等班组设专门人员看筋、看模人员监护，在混凝土浇筑全过程中加强监护,发现有异常情况及时修复。尚未浇筑的部位铺设50mm厚木板人行道，浇筑混凝土后随即撤掉。
8。4。已浇筑好的底板混凝土当其强度达到4MPa后方允许在板面上行走、施工。
8.5.应准备足够的防雨措施.有降水时避免露天作业，及时对已浇筑的部位进行遮盖。
8。6.施工现场要保证在底板混凝土浇筑时始终有可靠的水电供应,有良好的通讯、照明条件。
9。底板混凝土浇筑安全技术与文明施工
9。1.施工人员进入现场必须执行施工现场安全规程，必须戴好安全帽，严禁吸烟、玩耍、打闹,要集中精力、认真从事作业。
9。2。本分项工程在临基槽边浇筑作业时注意检查防护栏围护情况。施工人员从事高空作业时必须执行《（JGJ80—91）建筑施工高处作业安全技术规范》，高处作业系好安全带。禁止从基槽的槽边向槽内抛掷物品。
9。3。现场用电必须执行《（JGJ46)施工现场临时用电安全技术规范》。电工必须持证上岗.电气设备要有可靠的接地保护装置。振捣器电源线经常检查，防止破损漏电，操作时戴绝缘手套穿绝缘鞋。施工现场、运输道路及施工作业面要保证在底板混凝土浇筑时始终有可靠的水电供应，有良好的通讯、照明条件，夜间照明防止眩光。
9。4.混凝土泵操作人员必须持证上岗。振捣器须设漏电保护装置.振捣器操作者经常检查电源线路，防止破损;操作时戴绝缘手套、穿高筒胶鞋.
9。5.混凝土在拌和、运输、浇筑时若遭雨淋，即是加大了用水量，将使混凝土强度降低，也会使初凝阶段混凝土的水泥浆被冲走,产生露石现象.因此原则上不得冒雨施工,并在有雨时将刚浇筑好的混凝土面用塑料布或苫布覆盖保护。
9。6。底板混凝土作业结束后需及时将工作面清理干净，做到工完场清,保持环境卫生良好。
