平瓦坡屋面施工方案.doc

保莱.蓝湾国际期二期四标段工程
屋
面
瓦
施
工
方
案
审批：
审核:
编制:
江苏南通二建集团有限公司
保莱。蓝湾国际二期四标段项目部
2017年 5 月 10日
保莱。蓝湾国际二期工程平瓦坡屋面施工方案
一、工程概况：
保莱.蓝湾国际二期四标段共7栋多层建筑，分别为13＃14＃15#16＃22＃23＃24#楼，屋面为坡屋面铺陶瓷平瓦，屋面防水等级为Ⅱ级，防水合理使用年限为15年，坡度大部分为270。根据建设方要求，此方案为屋面瓦专项施工方案.
二、屋面的构造作法为:
（1） 钢筋砼结构板压光,局部点补找平;
（2） 30厚1:2。5水泥砂浆找平层

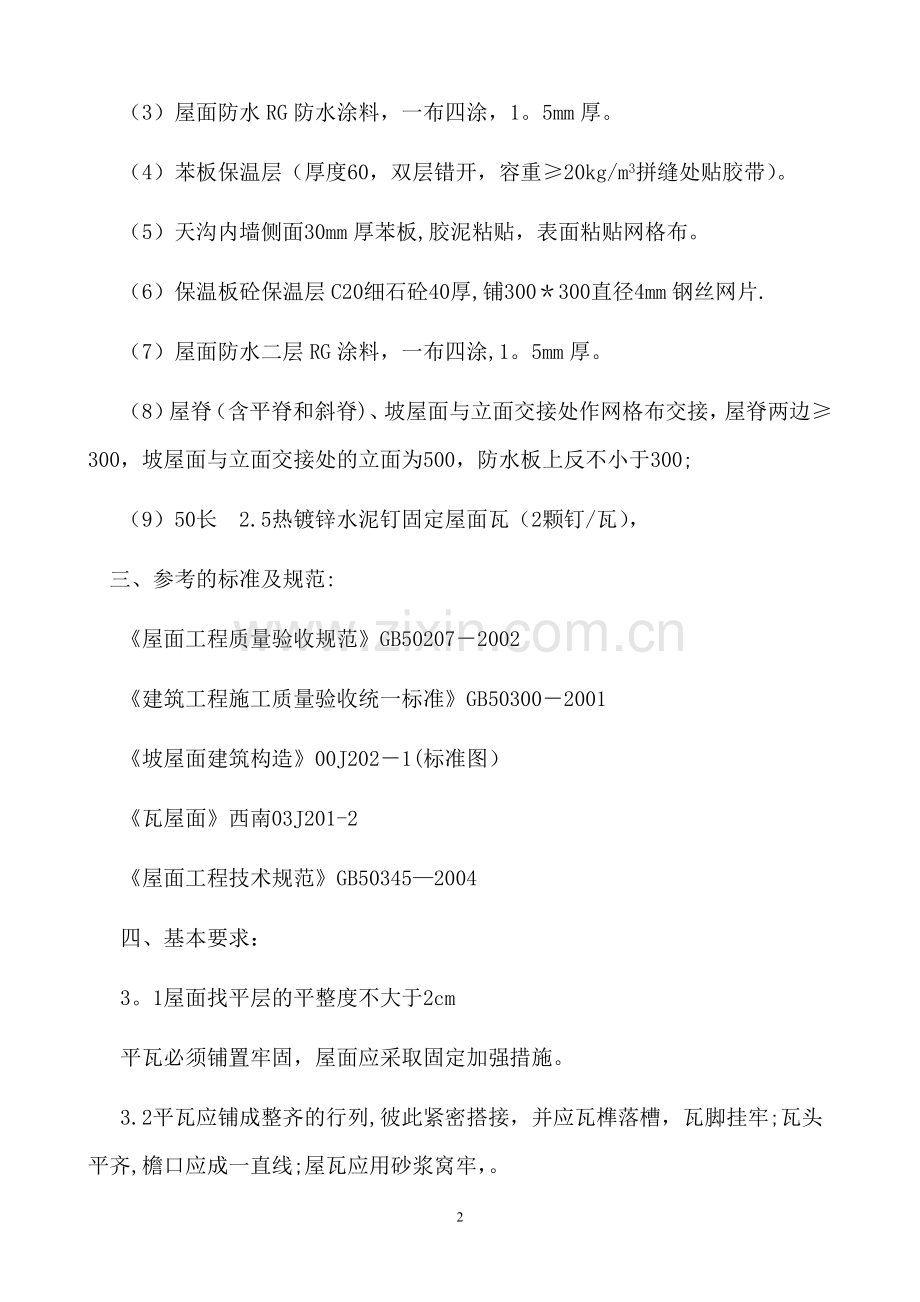

（3） 屋面防水RG防水涂料，一布四涂，1。5mm厚。
（4） 苯板保温层（厚度60，双层错开，容重≥20kg/m3拼缝处贴胶带）。
（5） 天沟内墙侧面30mm厚苯板,胶泥粘贴，表面粘贴网格布。
（6） 保温板砼保温层C20细石砼40厚,铺300＊300直径4mm钢丝网片.
（7） 屋面防水二层RG涂料，一布四涂,1。5mm厚。
（8） 屋脊（含平脊和斜脊)、坡屋面与立面交接处作网格布交接，屋脊两边≥300，坡屋面与立面交接处的立面为500，防水板上反不小于300;
（9） 50长2.5热镀锌水泥钉固定屋面瓦（2颗钉/瓦），
三、参考的标准及规范:
《屋面工程质量验收规范》GB50207－2002
《建筑工程施工质量验收统一标准》GB50300－2001
《坡屋面建筑构造》00J202－1(标准图）
《瓦屋面》西南03J201-2
《屋面工程技术规范》GB50345—2004
四、基本要求：
3。1屋面找平层的平整度不大于2cm
平瓦必须铺置牢固，屋面应采取固定加强措施。
3.2平瓦应铺成整齐的行列,彼此紧密搭接，并应瓦榫落槽，瓦脚挂牢;瓦头平齐,檐口应成一直线;屋瓦应用砂浆窝牢，。
3。3平瓦屋面与山墙及突出屋面结构等交接处,均应做泛水处理.
3。4天沟及斜天沟、坡屋面与立面交接出在找平层上作500宽1.5厚RG防水涂膜后在保温层上做加强层，具体作法详构造作砼屋面瓦节点大样。
3。6瓦屋面完工后严禁上人任意走动、踩踏或堆放物品。
四、施工准备：
4.1技术准备：
根据设计图纸、《期构造作法》及相关图集和施工验收规范编制本施工方案.
按照本施工方案要求,各楼号施工负责人做好技术交底、安全交底。
4。2材料要求：
4。2.1材料规格:瓦长420，瓦宽330，瓦面有效长度345，宽度300，
材料进场后应进行外观检查，并按规定进行抽样复验。
材料进场后按规范要求进行复试。
4。2。2平瓦外观质量等级应符合下表规定
项
次
名称
允许偏差（mm)
检验方法
1。
长度
宽度
±7
±5
用尺检查
2.
翘曲不得超过
4
用直尺靠近瓦面对角、瓦侧面检查
3。
裂纹：
实用面上的贯穿裂纹
实用面上非贯穿裂纹长度不得超过
搭接面上的贯穿裂纹 边筋
不允许
30
不允许
不允许裂纹
用直尺检查
4。
瓦正面缺棱掉角(损坏部分的最大深度小于4mm者不计）的长度不得超过
30
用直尺检查
5。
边筋和瓦爪的残缺：
边筋和残缺高度不低于
后爪
前爪
2
不允许
允许一爪有缺,但不得大于爪高的1/3

用直尺检查
6.
混等率(指本等级中混入该等以上的各等级产品的百分率)不得超过
5%

4。3 主要机具:
序号
机具名称
型号
备注
序号
机具名称
型号
备注
1.
砂浆搅拌机
350

4.
墨斗

2.
运输小车

5.
锤子

3.
铁锹

6.
灰铲

4.4 作业条件:
现浇砼屋面板密实，表面平整,坡度符合设计要求,基层已验收合格.
五、质量、安全与环境保护控制要点:
5。1 材料的关键要求：
瓦材的质量必须符合设计要求,必须有出厂合格证及质量检验报告。
瓦应边缘整齐,表面光洁,不得有分层、裂纹和露砂等缺陷.平瓦的瓦爪与瓦槽的尺寸应配合适当.
5。2 技术的关键要求:
铺瓦次序必须是从檐口由下到上,自左至右的方向进行.根据平瓦有效尺寸
平瓦屋面的尺寸要求和检验方法应符合规范规定。
5。3 质量的关键要求：
平瓦不得有缺角（边、挖爪）、砂眼、裂纹和翘曲等缺陷.
挂瓦应平整,搭接紧密，并满足相应的搭接宽度及长度行列横平竖直，靠屋脊一排瓦应挂上整瓦；檐口出檐尺寸一致，檐头平直整齐。
屋脊要平直，脊瓦搭口和脊瓦与平瓦的缝隙、沿出墙挑檐的平瓦、斜沟瓦与排水沟的空隙均应用麻刀灰浆填实抹平，封固严密。
六、施工工艺：
6。1 工艺流程：
砼基层点补→找平层施工→节点防水处→保温层施工→节点处理→屋脊、坡屋面与立面交接处自粘防水卷材节点处理→放线→铺瓦。
6。2 操作工艺：
6.2。1找平层（20厚1：2。5水泥砂浆）:
(1）基层清理：将找坡层上面的杂物清理干净。
(2) 冲筋或贴灰饼，根据坡度要求，拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m;冲筋后进行抹找平层。
(3）铺灰压头遍：沟边、拐角、根部等处应在大面积抹灰前先做。
大面积找平层在两筋中间铺砂浆（配合比应符合设计要求)，用抹子抹平,然后用刮杠根据两边冲筋标高刮平，在用木抹子找平并检查平整度.
(5)铁抹子压第二遍、第三遍：当水泥砂浆（细石砼)开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，注意不得漏压，并把死坑、死角、砂眼抹平；当抹子压不出抹纹时，即可找平、压实，宜在砂浆（细石砼)初凝前抹平、压实。
砂浆的稠度应控制在7cm左右.
（6)养护：找平层抹平压实后，常温时在24h后浇水养护，养护时间一般不小于7d，干燥后即可进行节点防水层施工。
6。2。2附加层（节点防水）施工：阴角、檐沟及泛水处作总500宽1。5厚聚氨脂防水涂膜附加层,檐口烟囱反坎上300.
6.2.3保温层（60厚挤塑板）双层铺开:
（1） 应先将基层清理干净，保温板块应铺平垫稳.
（2）保温板铺贴时在拼缝处贴胶带,保温板铺完后，应采取保护措施，做好成品保护工作.
（3）保温板应紧贴(靠）基层,铺平垫稳，拼缝严密。
（4） 板状保温材料的保温层厚度的允许偏差为±2 mm。
6。2。4平瓦屋面
6。2。4。1施工准备工作
(1）根据平瓦有效尺寸进行放线,檐口第一根线，要保证瓦头出檐（或出封檐板)外50—70mm,上下排平瓦的瓦头和瓦屋的搭扣长度满足瓦的有效长度,屋脊处的两个坡面上最上两片瓦,要保证挂瓦后，两个瓦屋的间距在搭盖脊瓦时,脊瓦搭接瓦尾的宽度每边不小于40mm.
（2）挂瓦必须平直(特别要保证瓦上边口的平直）,铺砂浆时，要随时校核挂瓦间距尺寸的一致,为保证尺寸准确，可在一个坡面两端,准确量出瓦条间距，通长拉线铺瓦.
6。2。4.2平瓦屋面施工
①平瓦屋面的施工工艺：放线——铺设砂浆-—铺瓦—-检查验收——淋水试验。
②平瓦屋面的施工要求:
⑴ 屋面，檐口瓦：挂瓦次序从檐口由下到上，自左向右方向进行,檐口瓦要挑出檐口50—70mm，瓦后爪均应上下扣紧，与左边、下边两块瓦落槽密合，随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂.为保证瓦的平整顺直,应从屋脊拉一斜线到檐口，即斜线对准屋脊第一张瓦的右下脚，顺次与第二排的第二张瓦,第三排的第三张瓦，直到檐口瓦的右下角,都在一直线上,然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观。平瓦用5㎝长2。5热镀锌水泥钉固定在砂浆上，每块瓦钉2颗。瓦的搭接应顺主导风向,以防漏水.檐口瓦应铺成一条直线,天沟处的瓦要根据宽度及斜度弹线锯料。整坡瓦要平整，排列横平竖直,无翘角和张口现象。上部第一排瓦与下部第一排瓦，安装时为使施工质量更安全可靠。
⑵斜脊,斜沟瓦：先将整瓦（或选择可用的缺边瓦）挂上，沟边要求弹出墨线,编好号码,将多余的瓦面用钢锯锯掉,保证锯边平直，然后按号码次序挂上，斜脊处采用脊瓦，保证脊瓦搭接平瓦每边不小于75mm。斜脊、斜沟处地平瓦要保证使用部分的瓦面器具。
⑶脊瓦：挂平脊、斜脊脊瓦时，应拉通长线,铺平挂直，扣脊瓦时用1:2。5水泥砂浆铺座平实,铺好的平脊和斜脊平直，无起伏现象.
6.2。4.3 平瓦屋面质量要求
（1)平屋屋面的瓦不的有缺角（边、瓦抓），砂眼、裂纹、和翘曲张口等缺陷.铺设后的屋面不得渗透水（可在雨天后检查)。
（2）挂瓦应平整，搭接紧密，横平竖直，考屋脊一排瓦应挂上整瓦，檐口瓦出檐尺寸一致，檐口平直整齐。
(3）屋檐要平直，脊瓦搭口和脊瓦与平瓦的缝隙、阳沟瓦缝顺直。
(4）天窗周围留500mm距离，安装好天窗、补好防水再铺瓦。
七、安全及保证措施
(1）五级风以上禁止施工。
（2)设置安全绳，系好安全带。
（3)施工时穿防滑鞋。
八、 成品保护
（1）瓦运输时应轻拿轻放，不得抛扔、碰撞；进入现场后应堆放整齐.
（2）砂浆勾缝应随勾随清洁瓦面。
（3）采用砂浆卧瓦，砂浆强度未达到要求时,不得在上面走动或踩踏。
（4)屋面上瓦应两坡同时进行,保持屋面受力均衡，瓦要放稳。不准在瓦上行走。
（5)屋面无女儿墙部位临边处应搭设安全防护栏杆或脚手架,按要求挂密目网。
江苏南通二建保莱.蓝湾国际二期四保段项目部
2017年5月10日
