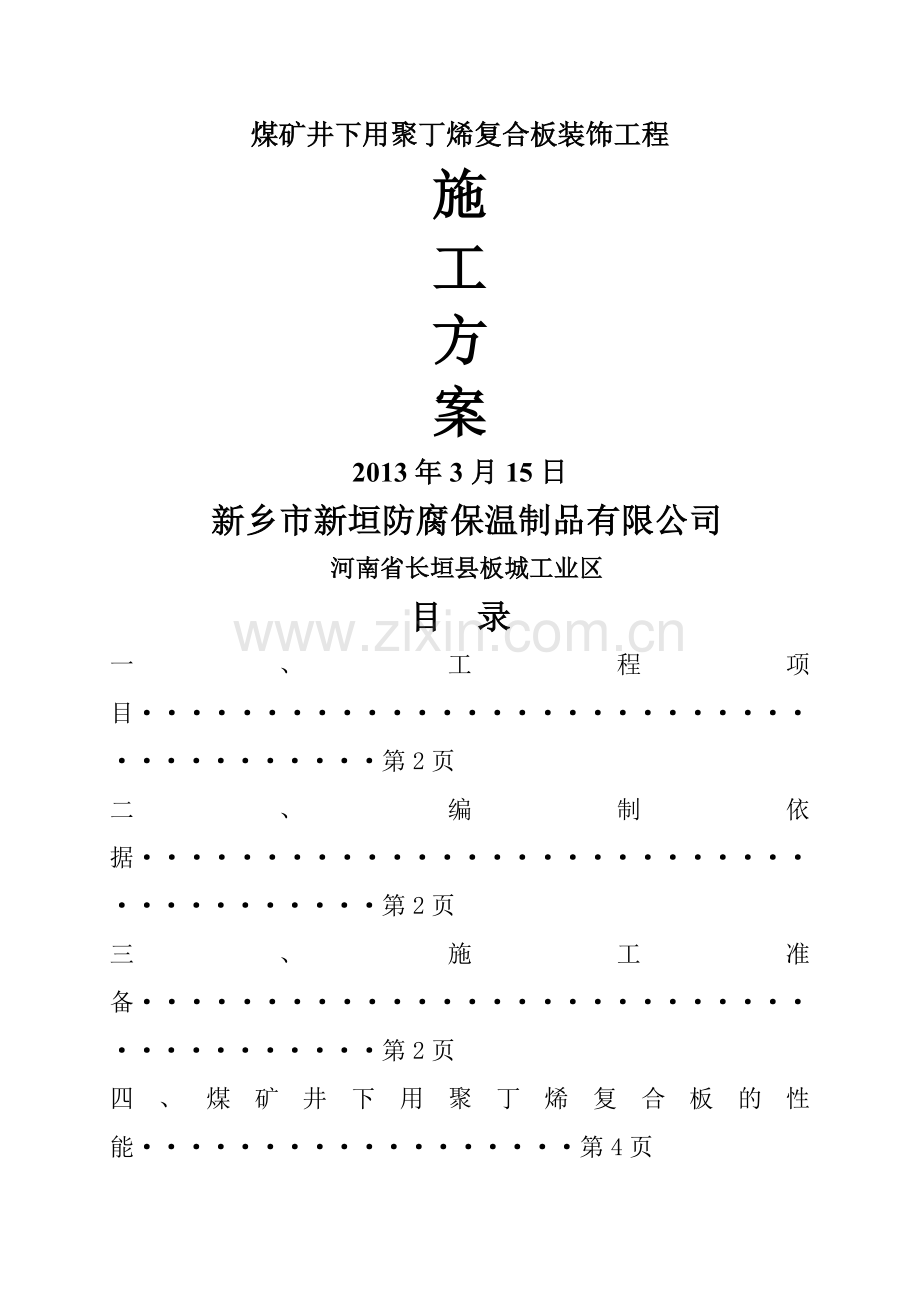

煤矿井下用聚丁烯复合板装饰工程
施
工
方
案
2013年3月15日
新乡市新垣防腐保温制品有限公司
河南省长垣县板城工业区
目 录
一、工程项目······································第2页
二、编制依据······································第2页
三、施工准备······································第2页
四、煤矿井下用聚丁烯复合板的性能··················第4页
五、煤矿井下用聚丁烯复合板的用途··················第6页
六、表面清理······································第7页
七、龙骨制作与安装································第8页
八、板材制作······································第8页
九、板材安装的工艺要求····························第9页
十、特殊条件的施工要求····························第9页
十一、煤矿井下用聚丁烯复合板的粘贴与密封··········第9页
十二、安全措施···································第10页
十三、文明施工···································第11页
十四、质量保证···································第11页
煤矿井下用聚丁烯复合板装饰工程
施工方案
一、工程项目:本工程为井下、巷道内壁装饰工程，其要求美观、实用、环保，使用材料为煤矿井下用聚丁烯复合板材.
二、编制依据
1、GB50212—91建筑防腐蚀装饰工程施工及验收规范
2、GB50046-95工业建筑装饰设计工艺。
3、GB224-95建筑防腐蚀工程施工质量检验评定标准.
4、装饰数据与选材手册及装饰评定标准。
5、建筑与防腐蚀材料与施工手册。
三、施工准备
1、1、办理开工手续
1、2材料设备准备:材料由乙方运抵施工现场，由甲方提供便利将材料运至施工地点，入库保存.
材料保证全部合格，进入现场放置固定合理位置。
工具全部检查保证运转稳定良好，能够达到完全和施工要求。
1．3制作工程设计规划图和施工样本交甲方审定。
1．4编制详细的防腐蚀、装饰施工方案和施工进度计划，交甲方指定的工程技术部门检查审核，如有不妥，重新修订。
1．3按甲方管理规定办理有关安全施工证件.
1．4学习领会甲方关于纪律、安全、消防等方面的规章制度。
1．5填写开工报告,交甲方代表人员审核通过。
1．6准备所有期间的质量评定、施工记录、鉴证单等.
2、施工材料准备
2．1施工前必须检查原材料（煤矿井下用聚丁烯复合板材及专用焊条粘结剂)规格质量是否合乎施工技术规范要求。所选用厂家甲方是否满意,所采用的所有主材及辅材，应有合格证书和出厂日期。
2．2施工现场属巷道作业。要保持巷道内空气流通和较好的施工环境，施工中不宜交叉作业，施工温度一般为15℃—25℃为宜.相对湿度不宜超过80％，如果相对湿度过低或过高，可通过通风和采用电加热管加热，适应施工环境的需要。
3、施工机械、施工力量、施工工具、劳动保护用品及检测仪器的配备。
3．1施工前要将施工所用机械设备运到施工现场，并摆设到位.检查所有机械运行情况。发生异常，立即停止施工并做详细检查，对所有施工机械进行登记造册，检查是否漏缺。并指定专人负责保管。
3．2施工人员随同施工机械同时到达现场后,应熟悉施工现场和施工环境，组织施工前的安全教育和施工技术交底，做好充分的施工前准备工作，对施工人员进行明确分工，做到任务明确、责任明确、施工工艺明确、安全注意事项明确。
3．3不同工种配备不同的劳动保护用品及使用工具，彻底检查缺漏,并在施工中及时补充，以免延误正常施工，特别是安全用品要落实到人。
3．4所有带电工器具必须配备安装漏电保护器，并在甲方指导下安接电源。
3．5施工人员必须经过检查，老、弱、病、残者严禁下井作业。
4、施工技术交底
4．1施工前项目部技术负责人要认真学习领会煤矿井下用聚丁烯复合板材巷道装饰工程工艺流程和施工技术要求，熟悉分项工程的工艺要求和技术要点。必要时编制相应的作业指导书，分发给每个施工人员和技术人员,确保施工的顺利进行，特别是对顶部装饰、墙裙装饰、地面铺衬等不同工艺的粘贴、焊接、固定等重要环节做好施工前的技术指导和技术交底。
4．2对所有施工人员进行必要的技术培训，各施工工艺详细交底,并进行考核,不合格者，不得单独操作.
4．3对各工程中的重要施工环节，应做专门的技术交底,并对特殊工序进行施工前培训指导。重点做好施工中的通病预防。
4．4施工材料及辅材采购完毕，进入施工现场，要存放在专用仓库内，并做好各方面的防护及安全措施。
5 作业程序及方法
目的：准备开工之需,以利于安装顺利进行。
标准：材料堆放合理，便于裁切挪动;工具分放合理，操作工人随时可以使用；保证电源通常、安全；脚手架牢固安全，保证强度。
操作：熟悉安装方法与要求、按标准搭好脚手架，整理工具，整理材料放置。
安装方法：在安装板材的时候应首先固定固件以保证产品的牢固程度，固定螺栓之间的距离依赖于板材的厚度和巷道形状。固定板材应保证无异物突起，平整光滑。
5。1测量现场空间
5。2、搭好脚手架并检查脚手架强度(非常重要），应先行清理仓内和工作平面的障碍物，保证安全顺利施工，需要防护的必须作好防护,应加固的必须加固,量取巷道内尺寸,根据尺寸进布局分线合理安排，然后再按照巷道的形状尺寸分线布局对板材切割,使之形成符合巷道拼接安装要求的形状
5.3孔的直径是固定螺栓的直径加上0。5mm;3、用钻（电焊)钻(烧)出符合规定的孔；4、孔的布局要合理,按13个/平方米左右的数量均匀布局.
做好以上工作，再将切割好的板材敷设在巷道内,钻好的对应的孔、穿入固定的钢质螺栓,再紧上螺母，按照要求整理安装。
技术要求:
每平方米使用螺栓平均应在10条左右;
铆钉沉头平面要求略低于板面；
竖接缝打45度坡口，留出2—3mm缝隙；
横竖接缝间隙不得超过5㎜，板材横竖向排列要整齐；
表面不平整度小于10㎜/m；
根据现场测量尺寸进行下料,合理利用材料，提高板材的利用率。
衬板焊接方法:
针对腐蚀性物料，为避免物料腐蚀板材内壁的钢体固件，使板材形成一个整体，保持面整光滑,采用焊条对衬板进行焊接，增强板材附于原墙的牢固性及对原墙的钢体结构保护
1、 用钢质螺栓在原墙上固定好板材后,板材相拼之处所留出
的2—3mm缝隙衬板，竖接缝所打45度坡口，用焊接机进行焊接.
2、将焊条通过焊接机溶化以上盖下原则进行焊接,将
衬板联接为表面平滑的整体.
脚手架的搭设：
要求:1、调度和需安装到衬板顶部的位置相同。
2、竖杆间距小于3m。
3、横杆间距小于1.8m。
4、扣件必须是完好无损,达到强度和安装要求的。
5、脚手架的周边要距仓壁有20—30cm距离，方便板材敷设安装。
将长的竖杆置入巷道，固定好，然后再按照要求固定好横杆，要注意强度和要求，绝对保证安全，计算正常工作中架子应承受的重量和扭力，在搭建时要始终保持其最大承受力要大于应用的30%以上。
铺好跳板，然后检查每个扣件、每根横杆、每块跳板、每根竖杆有无隐患，在确定没有安全问题再投入使用.
2．2测量：
目的:掌握巷道尺寸,计算用料量及拼接结构。
标准：精确至㎜。
操作：使用钢卷尺,将巷道高度、直径、上口、下口、斜长等量出记录.
2．3放样：
目的：画线分布材料，以利裁切.
标准:分布合理,避免浪费。
操作：根据测量结果和材料的尺寸在巷道画线分布。
2．4切割：
目的:使材料按照要求改变尺寸.
标准:精确至㎜，符合上压下45度搭接的要求。
操作：按分线布局的要求在材料上画出分线，然后切割材料。
2．5焊接:
目的:用于联接巷道和材料.
标准:12。5㎜，可顺利穿入固定螺栓，布局要均匀合理，平均每平方米不少于10个。
操作：用电焊焊接螺栓垂直于原墙龙骨，钻出(烧出)符合标准的圆孔。
2．6联接：
目的：将板材固定于原墙之上。
标准：联接牢固,固定螺栓要沉入板内，螺母拧紧。
操作：将切割好的板材放入巷道，按原方案分块压平紧贴仓壁，在板上开出与原墙相对应的锥形孔，穿入专用沉头螺栓,在原墙外侧拧上螺母上紧、压牢。
2．7检验：
目的：检验安装是否符合要求.
标准：符合2。1中的技术要求.
操作： 由质检人员进行检验，严把质量关。
3、工序交接及成品保护：
3．1工序交接程序：
申请验收 甲方组织 共同验收 签署验收意见 完毕。
3．2成品保护：
不得随意改变成品现状，禁止调整紧固件和其强度。
四、煤矿井下用聚丁烯复合板的性能
1、煤矿井下用聚丁烯复合板
煤矿井下用聚丁烯复合板颜色分为白色、黑色、蓝色、红色等，系树脂与增塑剂、稳定剂等配合后,经热捏合，塑化挤出成型而得,煤矿井下用聚丁烯复合板的规格应符合GB4454—84规定，提供使用煤矿井下用聚丁烯复合板,外观表面应光滑、平整、无裂缝、无起泡、无明显杂质和未分配的配合料，直径2—3mm的凹陷，在板面上应不多于5个/㎡;色泽均匀,允许有不明显手感的波纹，挂料和斑点,板的边缘整齐,否则应剔除不用.
煤矿井下用聚丁烯复合板
厚度mm
厚度偏差mm
宽度偏差mm
1
±0.2
±15
2
±0.2
±15
3
±0。3
±15
4
±0.4
±15
5
±0.5
±15
6
±0。5
±15
7
±0。5
±15
8
±0。5
±15
9
±0.5
±15
10
±0.5
±15
2、煤矿井下用聚丁烯复合板材焊条
软焊条的配方与软板相同，由树脂、增塑剂、稳定剂等配合后，经热捏和、塑化,挤出成型,半圆形焊条的横截面,目前国内尚无软装饰板焊条标准，其外观质量与软PVC板相同。
3、煤矿井下用聚丁烯复合板的性能
项目
指标
项目
指标
密度,g/cm3
1。3—1。4
腐蚀速度，g/cm3

拉伸强度残留率，％
≥60
35±1% HCI
±6。0之间
断裂延伸残留率，％
≥60
40±1％ HCO
±6。0之间
马丁耐热度，℃
40—70
30±1% HSO
±1。0之间
吸水率（24h)，％
≤1。5
40±1％ NOH
±1。0之间
拉伸强度(纵,横向），％
≥200
邵氏硬度
75-85
项目名称
单位
标准要求
实测结果
耐磨性
g/cm
≤0。028
0。025
抗静电
Ω
104Ω-106Ω
107Ω
防火性
氧指数
≥32—35％
36
耐腐蚀性（G/M)
20α
30α
60α
40％NaOH
0.2514
0。913
1。017
30％HSO
0。3941
0.045
0.071
30%HOL
0。9199
0。234
—0。001
40%HON
0。2773
0。376
0.489
弯曲强度（温度）
-20
0
80
弯曲强度(kg/cm2）
30
42
290
4、煤矿井下用聚丁烯复合板是由软质和硬质两种组成,其性质优良，各具特色,它具有抗静电、阻燃、防腐蚀、耐酸碱、耐磨抗压、使用寿命长等多种优点。
五、煤矿井下用聚丁烯复合板的用途
1、煤矿井下用聚丁烯复合板是目前我国刚上市的新型装饰材料,它不但使用于机关、医院、办公用具的制作，同时也广泛应用于金属表面内外壁衬里，库房、井下、煤矿巷道耐酸碱、抗腐蚀、防潮湿装饰、各种地面的硬化、防腐，耐酸碱槽罐内外壁衬里，以及化工,国防，建筑，船舶等领域。
2、煤矿井下用聚丁烯复合板从质量性能等方面优胜于聚乙烯、聚丙烯、聚氯乙烯板。是用于地面设备内外衬里、井下、巷道防水、巷道装饰、库房耐酸碱、墙壁硬化等工程的最佳选材。
3、煤矿井下用聚丁烯复合板材又分为同一性能软板和硬板两种型号。从而适应于不同类型的防腐装饰工程的需要。根据不同性质的地面设备使用煤矿井下用聚丁烯复合板材,进行巷道装饰库房衬里、地面硬化均能达到防腐蚀、防渗漏和净化表面的目的和达到装饰美观、环境卫生、耐磨、防潮湿、防水防渗、抗冲击的要求
4、煤矿井下用聚丁烯复合板材的使用，一般是根据所装饰的项目和所防物体的需要和使用寿命而确定，使用不同厚度的煤矿井下用聚丁烯复合板对不同项目进行装饰和防腐,其效果是不一样的,这是因为煤矿井下用聚丁烯复合板材的所用原料组合是相同的，防腐蚀介质是相同的。但如果使用薄厚不一的煤矿井下用聚丁烯复合板,他的使用寿命和防腐蚀能力就大不相同.一般使用厚度为10mm的高分子防腐蚀煤矿井下用聚丁烯复合板，它的使用寿命为10年；使用10—20㎜对工业用地面和设备表面进行防腐装饰，使用寿命为15—20年，为此，工程项目和使用板材要根据所防物体的实际需要和使用价值来确定.
六、表面清理
1、施工前要对现场需防物体表面进行全面认真的检查,对于有缺陷的要进行清除，所装饰地面表面要平整。
2、对于凹凸不平和坚硬不一的地面要进行重新处理
3、根据工程需要,施工表面需要一定坡度的，要留出工程需要坡度，但坡度表面一定要平.
4、在表面处理过程中，对于巷道地面凸凹不平,要使用水泥砂浆进行找补，并测出平行面，为板材铺衬打好基础。
5、表面坚硬使用高分子PVFE板材不宜打铆钉，使用环氧树脂粘贴的地面,要对地面进行拉毛处理，以便增强其粘结度。
6、地面处理进行下道工序前，利用棉布或压缩空气，要对地面整体进行清扫,达到表面不留任何尘土和杂物。
七、龙骨制作与安装
根据我公司多处施工经验，龙骨制作一般采用两种材料进行：
1、金属构件制作。其制作方法是在内壁装饰顶部取中心点，有吊柱下垂，使其形成上下垂直中心,使用6×6㎜扁铁,作为龙骨支撑件，根据装饰所需弧度使用膨胀镙钉和不锈钢镙钉，将扁铁固定在顶壁上，使其形成弧度相等的弧圈，每1—1.5米为一带，依次类推，两侧墙壁使用规格相等的扁铁，顺向固定在以制作的横向支撑件上,使其形成一个坚实的整体。
2、采用厚度为15—20㎜的煤矿井下用聚丁烯复合板作为龙骨主材，工艺方法同上,其不同的是将板材切割成50-80㎜不等的板条，经加热取所需弧度进行安装,固定工艺同上。
八、板材制作
表面清理工艺完成后，要有专业技术人员进行下料（即按施工需要的设计规格尺寸进行板材切割），为保证施工质量，下料时要使用动力工具进行板材切割,切割后并对板材进行标号，以避免施工中出现误拿乱用影响工程质量，拖延工期进展.
九、板材安装的工艺要求
1、板材安装要在预先设计的规格，按顺序排号逐一进行。
2、板材固定要牢固，板材与金属结构布局合理表面平整.
3、对于板材开口要封焊并进行表面平磨.
4、板缝焊接要按照拉焊、条焊、表焊的顺序进行.
十、特殊条件的施工要求
1、对于施工面积较大的表面,其基础由于多种原固造成坚实不一,如整体施工可能造成个别部位在一定阶段时间内出现问题，从而影响整体工程的使用寿命，并对维修造成困难或造成经济损失.这个问题实际上不存在，因为煤矿井下用聚丁烯复合板本身安装是分块制作.如果某个部分出现问题，从新把它分割出来.经过地面处理,再把它焊接起来就完好如初即省料又方便.
2、如果施工基础需要分块施工的，施工前进行分段分块按平米进行设计。施工中标明尺寸，以后出现问题可按设计片块进行维修。
3、针对炸药库等特殊空间必须采用抗静电煤矿井下用聚丁烯复合板材（抗电性详见：四、煤矿井下用聚丁烯复合板的性能)。
十一、煤矿井下用聚丁烯复合板的粘贴与密封
1、专用粘结剂涂刷工艺完成后，应及时进行煤矿井下用聚丁烯复合板的粘贴.
2、煤矿井下用聚丁烯复合板的粘贴。
2。1煤矿井下用聚丁烯复合板的粘贴是工艺流程中的重要环节，因为它不但要求表面平整，更要求的是必须与所防地表面紧密结合成为一体，从而达到坚固、坚实、美观、耐用、防潮湿、耐酸碱之目的。因此对煤矿井下用聚丁烯复合板的粘贴必须慎之又慎，首先在选好板材的基础上，要求所上板材四边要垂直均匀，所留焊缝一致，接头无凸凹现象出现，这样才能为下步焊接打好基础。这是煤矿井下用聚丁烯复合板粘贴工艺中的重要环节之一,其第二环节是如果地面需要有坡度施工，这就需要确切掌握地面坡度与板材的结合，如使用软板，要防止凸凹现象出现；用硬板，要对板材进行加热处理，从而达到板材与地面的结合.
2。2板缝焊接。板缝焊接是工艺流程中的扫尾工艺，但此工艺非常重要。这是因为此工艺若有一处焊接不严，将会对总体工程产生巨大的破坏作用（大气的影响,腐蚀物质的渗漏）。此道工艺要指定专业人员进行施工。焊接前对焊接缝孔要进行认真清理,必要时对缝孔进行热处理,然后用专用焊条进行焊接。使板材焊接为一体，达到防脱、防渗、防腐蚀、净化环境、耐酸碱的目的.
2。3以上工艺完成后，要认真进行自检自查，发现问题及时修补确保工程质量万无一失.
2。4工程验收。整体工程施工完成后，由甲乙双方有关人员参加进行全面验收，确认无质量问题方可使用.
十二、安全措施
1、施工人员必须严格按照安全生产，文明施工的要求积极推行施工现场的标准化管理.按施工要求科学的组织施工.
2、施工图现场施工必须严格执行《建设工程安全技术规程》和《建安工程安全技术操作规程》。
3、施工现场的临时用电线路,设施的安装和使用必须符合《施工临时用电安全技术规范》(JGJ46-88）要求,配电箱必须装设漏电保护器，电动机械，科技电动工具的安全装置应符合有关要求。
4、不断进行安全检查,对违章进行整改,并制定有效措施.
5、施工人员要正确使用劳保用品，进入施工现场必须戴安全帽，超过两米，必须使用安全带,严格执行操作规程和施工现场的规章制度。
6、施工人员进入施工现场严禁携带易燃易爆物品,严禁携带打火机、手机、火柴，配备防火器材，严防火灾发生.
7、高温条件下施工要做好室内、施工现场的通风，防止施工人员中暑、过度疲劳造成意外事故的发生。施工现场要备有清凉油、仁丹等防暑用品。
十三、文明施工
1、建立健全文明施工责任制，明确管理责任，做到现场清洁整齐。
2、所用防腐材料堆放要整齐，操作地点要整洁,做到活完脚下清.
3、施工现场不准乱堆乱仍杂物，工器具要摆放整齐有序.
十四、质量保证
1、质量方针：质量第一,安全为本，文明守信，争创一流用户至上服务满意.
2、质量目标：工程合格率100％。
3、质量承诺:为业主服务，不交不合格工程.
4、组织机构及职责.(略）
