暑期校内工程测量实训报告书

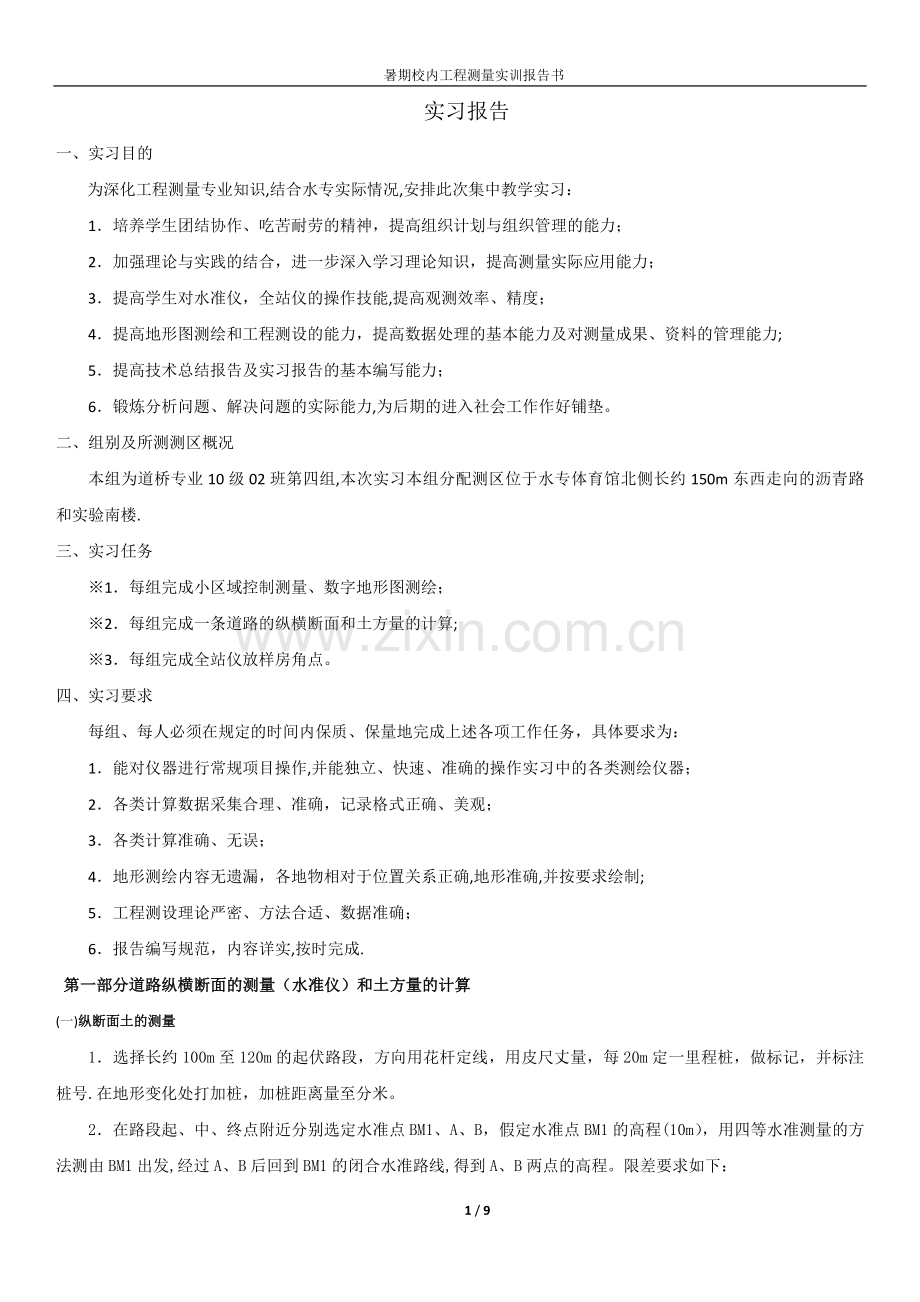

实习报告
一、实习目的
为深化工程测量专业知识,结合水专实际情况,安排此次集中教学实习：
1．培养学生团结协作、吃苦耐劳的精神，提高组织计划与组织管理的能力；
2．加强理论与实践的结合，进一步深入学习理论知识，提高测量实际应用能力；
3．提高学生对水准仪，全站仪的操作技能,提高观测效率、精度；
4．提高地形图测绘和工程测设的能力，提高数据处理的基本能力及对测量成果、资料的管理能力;
5．提高技术总结报告及实习报告的基本编写能力；
6．锻炼分析问题、解决问题的实际能力,为后期的进入社会工作作好铺垫。
二、组别及所测测区概况
本组为道桥专业10级02班第四组,本次实习本组分配测区位于水专体育馆北侧长约150m东西走向的沥青路和实验南楼.
三、实习任务
※1．每组完成小区域控制测量、数字地形图测绘；
※2．每组完成一条道路的纵横断面和土方量的计算;
※3．每组完成全站仪放样房角点。
四、实习要求
每组、每人必须在规定的时间内保质、保量地完成上述各项工作任务，具体要求为：
1．能对仪器进行常规项目操作,并能独立、快速、准确的操作实习中的各类测绘仪器；
2．各类计算数据采集合理、准确，记录格式正确、美观；
3．各类计算准确、无误；
4．地形测绘内容无遗漏，各地物相对于位置关系正确,地形准确,并按要求绘制;
5．工程测设理论严密、方法合适、数据准确；
6．报告编写规范，内容详实,按时完成.
第一部分道路纵横断面的测量（水准仪）和土方量的计算
(一)纵断面土的测量
1．选择长约100m至120m的起伏路段，方向用花杆定线，用皮尺丈量，每20m定一里程桩，做标记，并标注桩号.在地形变化处打加桩，加桩距离量至分米。
2．在路段起、中、终点附近分别选定水准点BM1、A、B，假定水准点BM1的高程(10m），用四等水准测量的方法测由BM1出发,经过A、B后回到BM1的闭合水准路线,得到A、B两点的高程。限差要求如下：

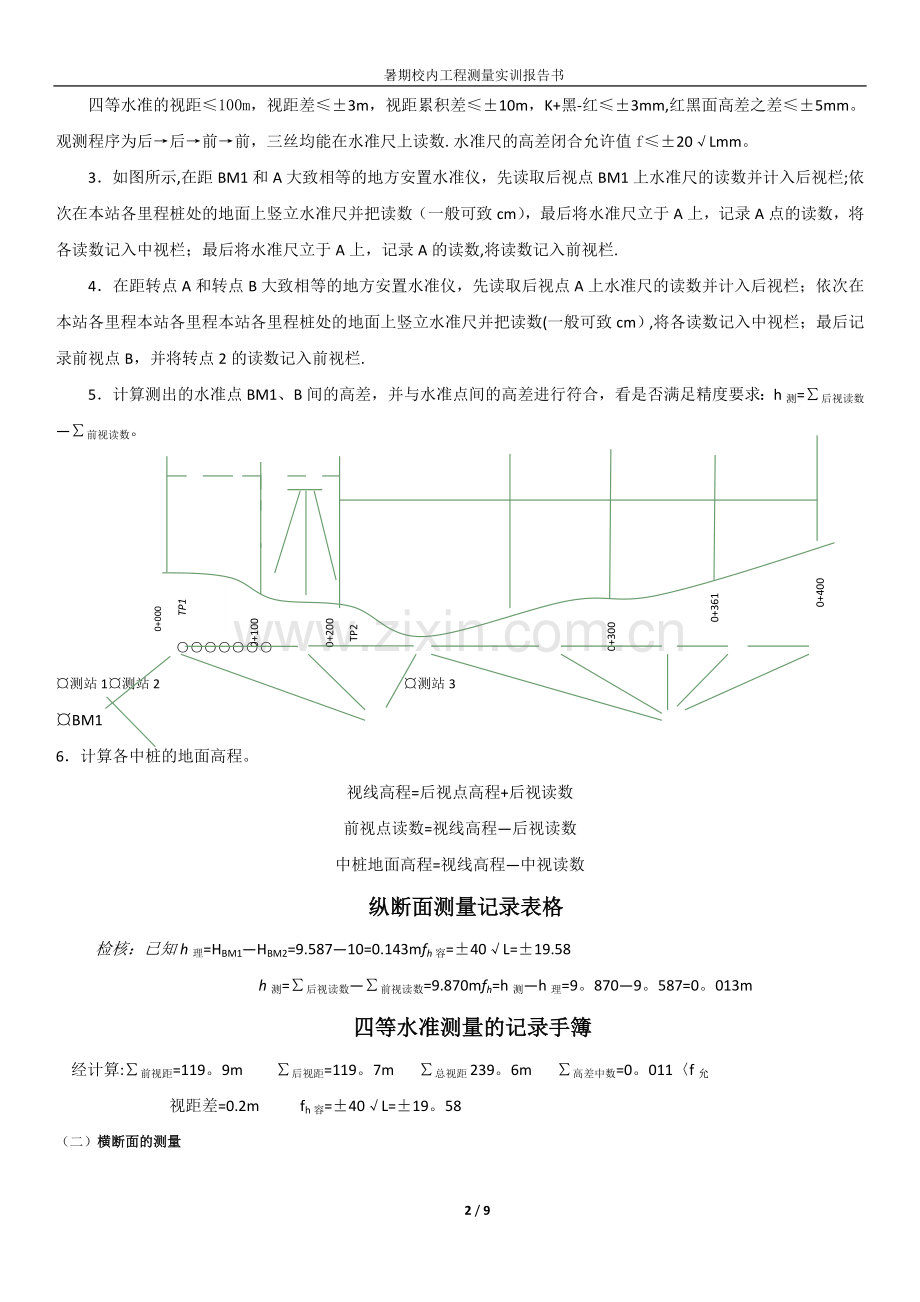

四等水准的视距≤100m，视距差≤±3m，视距累积差≤±10m，K+黑-红≤±3mm,红黑面高差之差≤±5mm。观测程序为后→后→前→前，三丝均能在水准尺上读数.水准尺的高差闭合允许值f≤±20√Lmm。
3．如图所示,在距BM1和A大致相等的地方安置水准仪，先读取后视点BM1上水准尺的读数并计入后视栏;依次在本站各里程桩处的地面上竖立水准尺并把读数（一般可致cm），最后将水准尺立于A上，记录A点的读数，将各读数记入中视栏；最后将水准尺立于A上，记录A的读数,将读数记入前视栏.
4．在距转点A和转点B大致相等的地方安置水准仪，先读取后视点A上水准尺的读数并计入后视栏；依次在本站各里程本站各里程本站各里程桩处的地面上竖立水准尺并把读数(一般可致cm）,将各读数记入中视栏；最后记录前视点B，并将转点2的读数记入前视栏.
5．计算测出的水准点BM1、B间的高差，并与水准点间的高差进行符合，看是否满足精度要求：h测=∑后视读数—∑前视读数。

0+361

0+400
0+300
0+000
TP1

0+200 TP2
0+100

○○○○○○○
¤测站1¤测站2 ¤测站3
¤BM1
6．计算各中桩的地面高程。
视线高程=后视点高程+后视读数
前视点读数=视线高程—后视读数
中桩地面高程=视线高程—中视读数
纵断面测量记录表格
检核：已知h理=HBM1—HBM2=9.587—10=0.143mfh容=±40√L=±19.58
h测=∑后视读数—∑前视读数=9.870mfh=h测—h理=9。870—9。587=0。013m
四等水准测量的记录手簿
经计算:∑前视距=119。9m ∑后视距=119。7m ∑总视距239。6m ∑高差中数=0。011〈f允
视距差=0.2m fh容=±40√L=±19。58
（二）横断面的测量
横断面用水准仪和水准尺施测,与中线的垂直的方向用目估确定，用水准尺倒下横放测量距离,左右方向各测4m，施测时注意选择地形的变化点，若地形无明显变化，可每隔2m测一个点,水准尺读数一律至厘米，距离量至分米。
如下表，安置水准仪后，以中线桩地面高程点为后视，以中线桩两侧横断面地形特征点为前视,标尺读数至厘米。用皮尺分别测量出各特征点到中线桩的水平距离，量至分米,记录表格中,表中按路线前进方向分左、右侧记录.以分式形式表示高差和水平距离。
前视读数(高差）左边
距离
后视读数
中心桩号（高程)
前视读数（高差）右边
距离
3。429（—0。19） 2。50(-0.98）
15 4。0
2。62（—1.41） 1.50(—0。02)
同坡 15 8
1。52
0+000（39.73）
1.48
0+050（39。74）
1。30（+0。22） 1。02（0。50）
6 10 平
1。20（+0。28) 1。00(+0。48)
7 11 平
横断面测量表格
前视读数(高差)左边
距离
后视读数
中心桩号（高程）
前视读数(高差）右边
距离
1.449（—0。009） 1.466（-0。026）
2。0 4。0
1。440
0+000（10。014）
1。455(—0。05） 1.453(-0.013)
2。0 4.0
1。431(-0.021） 1。291(+0.119）
2。0 4.0
1.410
0。020+（10.025）
1.440（—0。03） 1。288（+0.122)
2.0 4。0
1。493（—0。018） 1。360（+0。055)
2.0 4。0
1.415
0+040（9。991）
1。499（—0。084) 1。312（+0。103）
2。0 4.0
1.452（—0。020) 1。357（+0。075）
2.0 4.0
1。432
0+060（9。998）
1.459（—0.027) 1.291（+0.141）
2。0 4。0
1.470(—0.014) 1。377(+0。079)
2。0 4.0
1.456
0+080（9。989）
1.491（—0。035） 1。365（+0。091）
2。0 4.0
1。473（-0。081） 1。339(+0。116）
2.0 4。0
1。455
0+100（9.961）
1。490(—0.035） 1。367（+0。088）
2.0 4。0
1.521(-0。022） 1.378（+0.126）
2.0 4。0
1。499
0+120(9.901）
1.520（—0.021） 1。419（+0.080）
2。0 4。0
通过对现场测量得到的数据的整理，误差的分析；对不满足精度的数据进行反复量测;最终本小组获得以上可靠的数据，经计算均满足所给精度要求。
（三）断面图的绘制及土方量的计算
1．纵断面图的绘制:以中心桩桩号为横坐标（1：1000），中桩高程为纵坐标(比例为:1：100）,在毫米方格纸纸上绘出纵断面图。根据各桩点的高程和里程在图上标出相应地面点的位置，依次连续连接各个点绘出地面线。再根据起点（0+000）的渠的设计高程、渠道比降和离起点的距离，均可以求得相应点处“渠底高程”，从而绘出渠底设计线。然后再根据各桩点的高程和渠底高程，即可以算出各点的挖深或填高,分别填在图中相应的位置。
2．横断面图的绘制：横向和纵向比例尺均为1：100。首先在方格纸适当位置定出中心桩点，以水平距离为横坐标,以高程为纵坐标，将地面特征点绘制在毫米方格纸上，依次连接各点即成横断面地面线。
3．设计断面：渠道（管道）设计纵坡为—1%，0+000的渠道(管底）设计高程比0+000的地面搞成高1米，渠底宽为1米,边坡为1:0.5,渠底为1米，堤顶宽为1米.见下图
堤顶

外边破
内边坡
渠深
超高

水深

底宽

4．土方量的计算:先算出相邻两中心桩应挖(火填）的横断面面积，取其平均值,再乘以断面的面积，即
两中心桩之间的土方量，以公式表示：
V = (A1+A2）×D
式中：V为两中心桩间的土方量,单位m3；
D为两中心桩间的距离,单位m；
A1、A2分别为两中心桩应挖或填的横断面面积，单位m2。
土方量计算可以用“渠道土方计算表”(见下表）逐项填写计算。计算时，先从纵断面图上查取各个中心点的填挖数量，以及各桩横断面图上量算的填、挖面积一并填入表中,然后根据公式即可求得两中心桩的土方数量。
渠道土方计算表
桩号
中心桩填挖
面积m2
平均面积（m2)
距离（m）
土方量(m3)
备注
挖(m）
填（m）
填
挖
挖
填
挖
填
0+000
1.046

2.295

1.832

20
36.64

0+020
1。034

1.568

0.804

20
16.08

0+040
0.034

0。040

0。671

20
13。42

0+060
1。026

1。301

1.301

20
26.02

0+080
1。205

1。543

1。422

20
28。44

0+100
1。052

2。289

1。816

20
36.32

0+120
1。048

1.950

2。020

20
40。4

总计
6。274

注：①纵、横断面图画于毫米方格纸上;
②由于实际所测道路较平坦,为能够更好的、直观的反映断面图,比例有所改动；
③渠道土方计算已填入上表中。
以上内容为本次实习的第一个任务
第二部分区域控制测量、数字地形图测绘
(一）平面控制测量
由于测区范围很小，故采用独立直角坐标系,以闭合导线形式建立图根级的平面控制网。（一直点和方位角任意选取）用5′′全站仪施测.
精度要求：方位角闭合差≤10n√n，导线全长相对闭合差为1/14000。
以下是土根级导线测量的施测步骤和精度要求。
1．外业工作
导线测量的外业工作包括：踏勘选点及埋设标志、角度观测、边长测量。
（1）选点、做标记
每组在指定区域选定若干控制点，组成闭合导线形式.
①导线点均匀分布,导线边长应大致相等，避免前后边长相差较大。
②控制点应选在土质坚实、便于保存标志和安置仪器、视野开阔便于施测碎步的地方,相邻导线点间通视良好,便于测角量距。
③图根控制点个数不少于6点。
④逆时针方向对闭合导线点进行编号.
⑤控制点选定点,立即做好标志。
(2）测距
导线边长用5″全站仪施测，单程测2测回，照准一次读2次为一个测回。同一测回2次读数之差应＜20mm,测回间较差（测回互差)≤±30mm.
（3)水平角观测
水平角用全站仪观测两个测回。半测回角值差≤±40″,各测回角值较差（测回互差）≤±24″。 2．内业计算
将校核过的外业观测数据填入导线坐标计算表中，进行导线坐标的计算。
①角度允许闭合差容许值为≤±40n√n;
②导线闭合差应≤1/14000；
③角度取至秒；
④边长、坐标增量及坐标均记至厘米。
（二）数字测图
地形图的测绘采用全站仪数字化测绘法，使用1987年版图式.比例尺：1:500。
注：地形图的测绘用“南方CASS测绘软件”出图
闭合导线计算表见下图
点号
角度观测值（°′″）
改正数
改正后角值（°′″）
方位角（°′″）
平距（m)
坐标增量
改正后增量
坐标
△X（m)
△Y（m）
△X（m）
△Y(m)
X(m)
Y（m)
A

85 00 00
62。41
5。44
62。17
5。44
62。15
500.00
500。00
B
181 01 22
+10
181 01 32
86 01 32
57。26
3。97
57。12
3.97
57。10
505。14
562.15
C
89 18 36
+11
89 18 47
355 20 19
42。13
41。99
—3。42
41.99
-3.42
509。41
619。25
D
98 08 17
+10
98 08 27
273 28 46
52.25
3。17
—52.15
3.17
—52。17
551。40
615。83
E
165 40 38
+10
165 40 48
259 09 34
48。80
—9.18
—47。93
-9。18
—47.95
554.57
563。66
F
119 54 50
+10
119 55 02
199 04 34
48.03
-45。39
—15。7
—45。39
-15.71
545。39
515。71
A
65 55 16
+10
65 55 26
85 00 00

500。00
500。00
总和
719 58 59
+61
720 00 00

310。88
0
0。09

0

fβ=∑β测—（n—2）×180°=±61″，∑D=310。88m,fx=0m，fy=+0。09m， fD=√fx2 +fy2=0.09m，K=0.09/310。88≈9/31088＜1/2000。符合精度要求

以上内容为本次实习的第二个任务
第三部分放样部分
1。在实训场地选定A、B两点，令A（100.00，100。00），AB对应的方位角为90°。
2。设计建筑物轴线点P1和P2点,设计坐标为:P1（110。00，110。00），P2(130。00，130.00）。
3.在A点安置仪器，用B点定向，放样出两个房屋角点P1和P2点。
把全站仪安置在A点，输入A点坐标；瞄准后视点B，输入B点坐标或方位角进行定向；然后将待放样点P点的设计坐标输入全站仪，即可自动计算出测设数据：水平角β及水平距离。首先测设水平角度β，转动全站仪的照准部，使dHA变为0°00¢00²,将照准部制动；在视线方向上调整棱镜位置,直至dHD变为零，此时距离为，这样就得到了地面点P。
以上内容为本次实习的最终任务
五、实习总结
通过本次实习，掌握了经纬仪，水准仪的使用,具体如下:
水准测量原理：利用水准仪提供水平视线，读取水准尺的读数，测定两点间的高差,有已知点高程推求未知点高程.
操作步骤:
1、安置仪器（高度适中、架头大致水平，固定仪器。）
2、粗略整平(目的：使圆水准气泡居中，视准轴粗略水平）
3、瞄准水准尺(目的：使目标和十字丝成像清晰.
方法：
①初步瞄准（用准星对准目标）
②目镜调焦（使十字丝清晰）
③物镜调焦(使目标成像清晰）
④精确瞄准(使纵丝对准目标)
4、精确整平（目的：使水准管气泡居中，视准轴精确水平。方法:调节微倾螺旋，使气泡影像符合。
5、读数（用十字丝横丝在水准尺上按从小到大的方向读数,读取米、分米、厘米、毫米）
6、计算
7、仪器相关：
(1）望远镜：用来瞄准远处的水准尺进行读数；
（2）水准器：
水准器的作用：整平仪器，使视准轴处于水平位置
①圆水准器：粗略整平
②管水准器:精确整平
③基座：脚螺旋
说说:
应了学校的要求,开始了为期十天的测量征途。命运多舛,时运不济，酷暑难熬。人去楼空，物是人非,最易伤感，欲语泪双流。早出晚归，夜以继日，衣带渐宽终不悔。杭州早晨骄阳似火,更别谈中午的炎炎烈日，花草也无精打采.仪器清脆碰撞声、连绵不断的蝉鸣声、高速路上飞奔的车的轰鸣声、因忍受不了毒辣阳光的小组成员的烦躁声……交织在一起，似是为枯燥无味的测量实习增添了旋律。所测地域受限制,选点难，仪器的安置繁。我们知道战争才刚刚开始。
没有了天时地利,至少还有人和.本次实习也让我真正体会到测绘专业是一个团队的工种！我们组有七名组员，每个人的工作任务和各自的长处是不一样的，我们配合起来才能发挥出较高的效率.同时这次实习也拓展了我们与老师与同学的交际，合作的能力。因为以前人家说测绘专业特别需要团队合作精神，我都没有能够完全了解。的确，一次测量实习要完整的做完，单靠一个人的力量和构思是远远不够的,也是不可能将要做的工作做好。只有小组全体成员的合作和团结才能让实习快速而高效的完成。
另外这次测量实习培养了我们小组的分工协作的能力,增进了同学之间的感情，深化了友谊。在实习过程中难免会碰到一些疙疙瘩瘩的事情，闹得大家都不愉快，但是我们能够及时地进行交流和沟通，忘记昨天的不愉快,迎接新的朝阳！我们完成这次实习的原则也是让每个组员都学到知识而且会实际操作，并且能够单独的完成一项工作，达到相应的锻炼效果后进行轮换，以达到共同进行的目的.而不是单纯抢时间，赶进度，草草了事收工，这样也达不到实习的预期目标。即使收工了，百分之百也要重新来过，这样的话太划不来，既浪费时间和精力,有摧毁了组员的积极性，百害而不一利。另外，如果我们在平时就这样马马乎乎，对我们自己而言是自己对自己不负责，现在马虎惯了，将来对待工作也回会草草了事！另外，我们拥有这样让你锻炼的机会是少之又少的,马马乎乎就等于将一次绝佳的机会给浪费了,丢掉了确实很可惜!
所以，我们这个组的每个组员都分别进行独立的观察,记录每一站，对经纬仪测量都是在现场进行计算,发现问题及时解决，没有对上一步的检核，绝不进行下一步的测量，做到步步有检核,回来后还要对内业进行准确计算，因为这样做不但可以防止误差的积累,及时发现错误，更可以提高测量的效率，避免测量的不准确还要进行重测。即使重测,我们怀着严谨的态度，错了就返工，决不马虎.直至符合测量要求为止。我们深知搞工程这一行，需要的就是细心、耐心、毅力和做事严谨的态度。只有这样，日后走上工作岗位才会得心应手，少走弯路。
团结就是力量,纪律才是保证经过每个组员的团结工作,当我们完成了测图的工作，并且看到我们画好的图纸时大家都兴奋不已。在我们组的同学交流测量中的经验时,大家感觉收获都很多,有的说仪器的展点很重要，因为这关系到误差的大小，有的说测量中点不能架设的太远,有的说量取全站仪的仪器高和目标高时要尽量减少误差,水准仪施测过程中尺垫得使用以及架仪器过程中气泡的精确对中和整平,还有就是我们要有一颗爱护仪器的心，对所用的仪器要精心呵护。在学校如此，走上工作岗位后更要如此，这样可以避免一些不必要得麻烦等等吧。想想大家每天早上六点多就起床背上仪器顶着大太阳去测量，算出误差大的大家一起讨论和修改,有必要的就不厌其烦的进行重新测量，有了团结的力量我们还是干的很有劲的。我也从别人那里学到了以前不是太清楚的东西，比如数据的处理、碎部点的简化观测以及一些作图的疑问都在测量中得到了答案.
总之，这次测量大家各有所获。取长补短,态度端正，分工明确；数据精准,反复校核,计算无误-—这是本小组的特点。终于任务完成，松了一口气.我真切的希望日后水专可以安排更多的实习.吾尝终日而思,不如须臾之所学，学无止境。若说水准尺是人生，那么只有不断的约束自己,才能让别人看清你的能力;若说全站仪是人生,没有合理的定位又怎能接近目标；皮尺没有骨气，注定一生被人拉扯；尺垫具备坚强，理应一生承受压力。
报告写完才得知原来任务书有电子稿的！想哭……不解释！夜以继日…夜以继日
