桥梁系梁的施工方案.docx

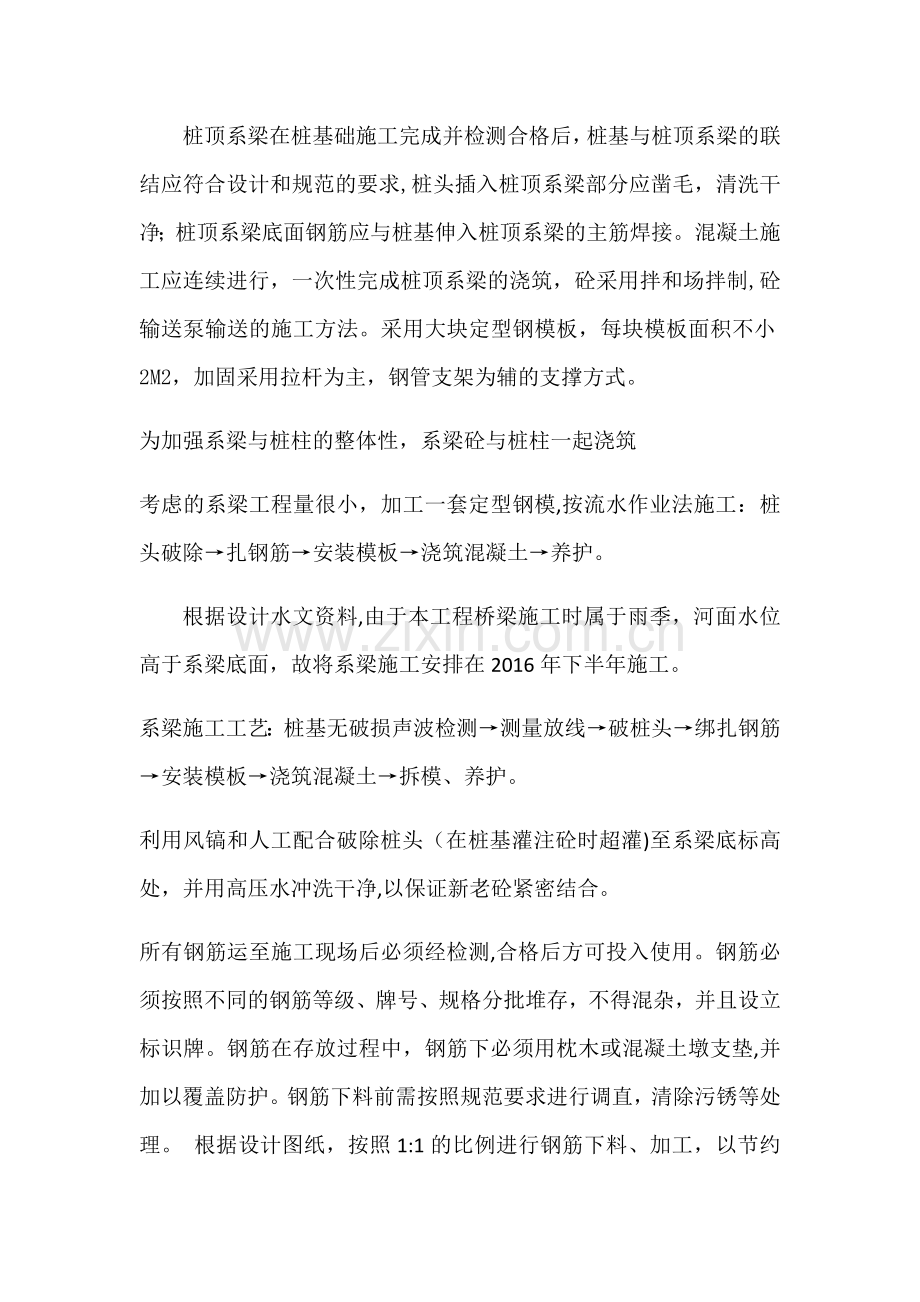

桩顶系梁在桩基础施工完成并检测合格后，桩基与桩顶系梁的联结应符合设计和规范的要求,桩头插入桩顶系梁部分应凿毛，清洗干净；桩顶系梁底面钢筋应与桩基伸入桩顶系梁的主筋焊接。混凝土施工应连续进行，一次性完成桩顶系梁的浇筑，砼采用拌和场拌制,砼输送泵输送的施工方法。采用大块定型钢模板，每块模板面积不小2M2，加固采用拉杆为主，钢管支架为辅的支撑方式。为加强系梁与桩柱的整体性，系梁砼与桩柱一起浇筑考虑的系梁工程量很小，加工一套定型钢模,按流水作业法施工：桩头破除扎钢筋安装模板浇筑混凝土养护。根据设计水文资料,由于本工程桥梁施工时属于雨季，河面水位高于系梁底面，故将系梁施工安排在2016年下半年施工。系梁施工工艺：桩基无破损声波检测测量放线破桩头绑扎钢筋安装模板浇筑混凝土拆模、养护。利用风镐和人工配合破除桩头（在桩基灌注砼时超灌)至系梁底标高处，并用高压水冲洗干净,以保证新老砼紧密结合。所有钢筋运至施工现场后必须经检测,合格后方可投入使用。钢筋必须按照不同的钢筋等级、牌号、规格分批堆存，不得混杂，并且设立标识牌。钢筋在存放过程中，钢筋下必须用枕木或混凝土墩支垫,并加以覆盖防护。钢筋下料前需按照规范要求进行调直，清除污锈等处理。 根据设计图纸，按照1:1的比例进行钢筋下料、加工，以节约钢材为原则。所有钢筋均在加工场制作成形，运输至施工现场分类进行堆放，按设计图纸进行绑扎。 根据模板边线预留保护层厚度安装钢筋骨架，保护层采用砂浆垫块，梅花形布置。系梁钢筋绑扎完成后及时预埋墩柱钢筋。 所有钢筋接头采用搭接电弧焊，两钢筋搭接端部应预先弯折0.5倍的钢筋直径，以保证焊接后钢筋轴线一致.优先考虑双面焊接焊缝长度不小于5d（d为钢筋直径)，双面焊缝困难时可采用单面焊接焊缝长度不小于10d（d为钢筋直径）.钢筋接头应相互错开，保证同一截面内的接头数量不超过总数的50，接头错开间距不小于35d(d为钢筋直径)。焊缝要求清除焊渣、焊缝饱满。 在系梁钢筋绑扎过程中，注意预埋墩柱钢筋. 系梁模板由专业模板厂生产制作的定型钢模，相互拼接组装,用拉杆加固.在钢模接口处垫以海绵或者黏贴透明胶布防止漏浆。在模板安装前，于模板内侧涂抹脱模剂，便于拆模.模板表面保持光洁、无变形、接缝严密。 系梁钢筋绑扎完成检查验收合格后便可开始系梁模板的安装工作。根据之前放出的模板边线安装模板,模板安装时应严格按厂家的图纸加工拼成组件，确保各部尺寸及螺栓位置满足要求.模板使用前进行一次试拼，严格检查接缝处密封性能。模板采用现场拼接成形，采用对拉螺丝紧密拼接，并加入外撑拉紧，防止模板移位.模板安装完成并初步就位后，以垂线吊中及刻度尺量测的方法检查模板位置，然后报测量部门终检.检查合格后报检，经监理工程师检查验收认可后，进行砼浇筑工序.试验室按照试验监理工程师审批的配合比出配料单,拌和站严格控制各类原材料掺入量，加强混凝土质量的控制。 浇筑前对模板、支架、钢筋、预埋等进行检查并做好检查记录。模板内的杂物、积水和钢筋上的污垢要清理干净，并对仓面进行二次清洗.浇筑砼前，对混泥土的坍落度进行检查.为加强系梁与桩柱的整体性，系梁混凝土与桩柱一起浇筑. 使用插入式振动器时，移动间距不超过振动器作用半径的1.5倍，与侧模保持50100mm的距离，要插入下层混凝土50100mm，每一处振动完毕后应边振动边徐徐提出振动棒,避免碰撞模板、钢筋及其它预埋件。对每一振动部位，必须振动到该部位混凝土密实为止。严格控制砼是下落高度,自由倾落高度不超过2m,当下落高度大于2m时,必须采用溜筒或梭槽减缓下落高度。 混凝土振捣时遵循快插慢拔的原则，以混凝土表面不再有沉落且无气泡上冒为准，严防出现蜂窝麻面现象。插入时宜稍快，提出时略慢并边提边振，以免在混凝土中留有空洞. 混凝土振捣时采用平行式或梅花式,但是不得漏振、欠振、过振；混凝土浇筑后，应立即进行振捣，振捣时间要合适,一般可控制在25s40s为宜；振动器不能直接触到布置在模板内的钢筋上;现场有备用振动器，万一出现故障,可以迅速更换. 如出现以下情况之一时，表明混凝土已振捣完成： 1） 混凝土表面停止沉落,或沉落不显著； 2） 振捣不在出现显著气泡，或振动器周围无气泡冒出； 3）混凝土表面呈现平坦、浮浆； 4） 混凝土已将模板边角部位填满充实。 在系梁砼终凝前，应密切观察水位涨、跌情况，做好相应的防护措施，防止砼被河水浸泡。混凝土浇筑时每道系梁取2组试件，并做好相应的记录.混凝土浇筑完成后，应对系梁表面进行抹面,并在收浆后立即覆盖清洁的塑料膜，待砼初凝后撤去塑料膜，尽快覆盖麻袋和洒水养护，并保持系梁砼表面湿润，砼养护期不少于7天。在混凝土强度达到2.5MPa前,不得使其承受行人、运输工具、模板、支架及脚手架荷载.在混凝土强度达到2。5MPa时方可拆除侧模。
