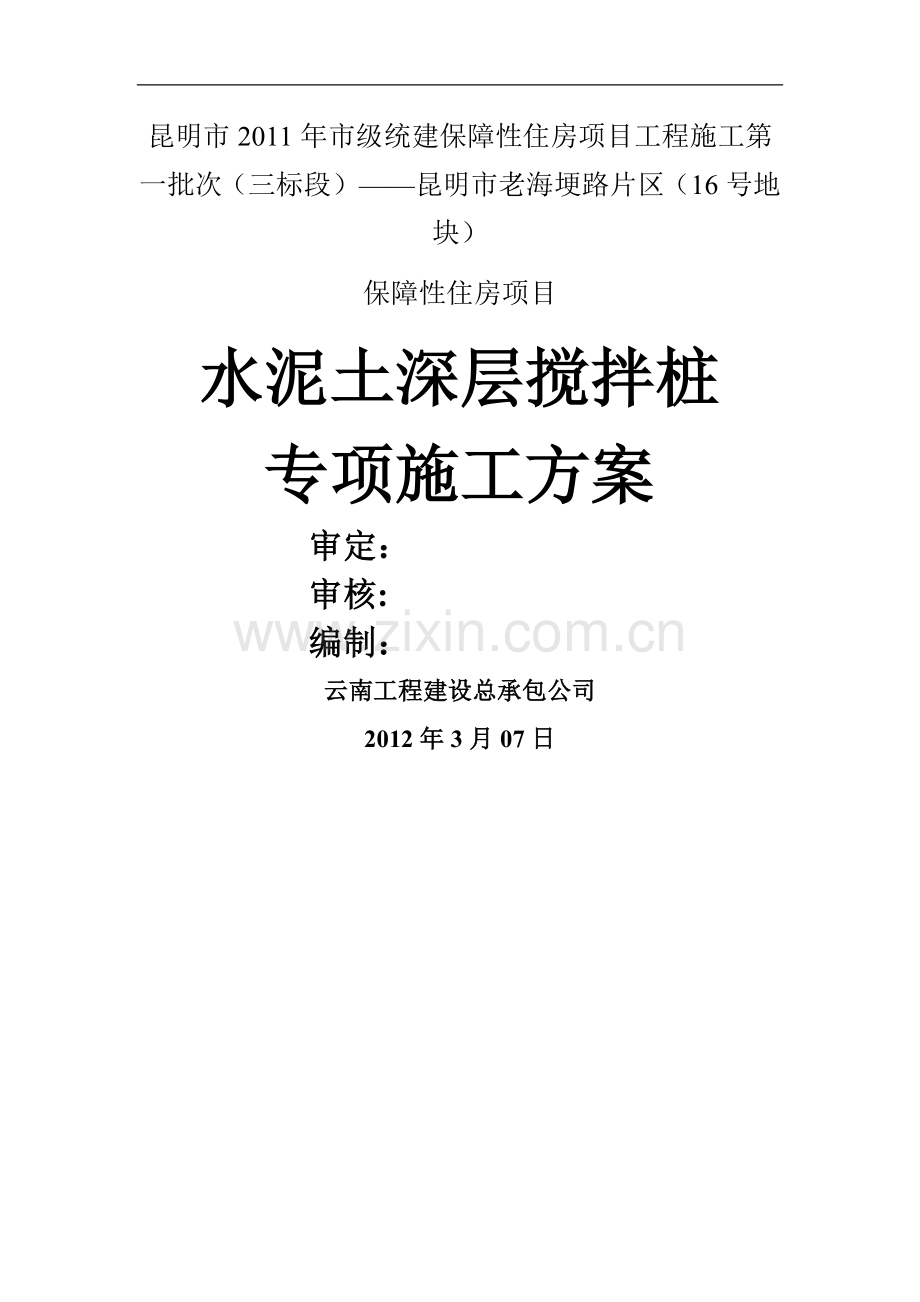

昆明市2011年市级统建保障性住房项目老海埂路片区保障性住房项目边桩专项施工方案
昆明市2011年市级统建保障性住房项目工程施工第一批次（三标段）——昆明市老海埂路片区（16号地块）
保障性住房项目
水泥土深层搅拌桩
专项施工方案
审定：
审核:
编制：
云南工程建设总承包公司
2012年3月07日
17
云南工程建设总承包公司

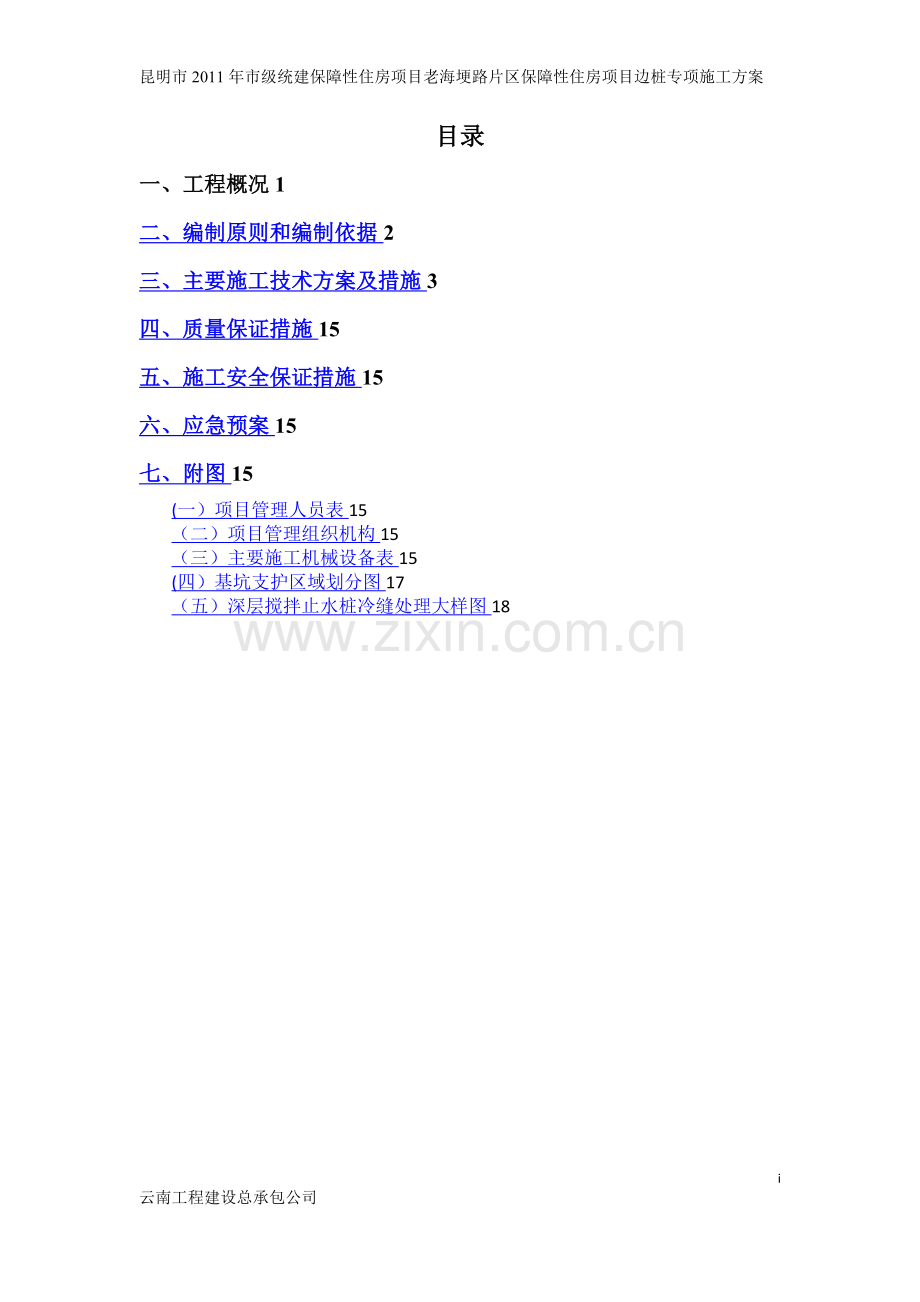

目录
一、工程概况1
二、编制原则和编制依据2
三、主要施工技术方案及措施3
四、质量保证措施15
五、施工安全保证措施15
六、应急预案15
七、附图15
(一）项目管理人员表15
（二）项目管理组织机构15
（三）主要施工机械设备表15
(四）基坑支护区域划分图17
（五）深层搅拌止水桩冷缝处理大样图18
一、工程概况
1、工程名称：昆明市2011年市级统建保障性住房项目工程施工第一批次（三标段）--昆明市老海埂路片区（16号地块）保障性住房项目。
2、工程地点:位于老海埂路片区,盘龙江以西、日新路以南。
3、工程内容：老海埂路片区16号地块。暂估总建筑面积:313860㎡（以竣工结算的总面积为准）；其中：地下建筑面积96000㎡，地上建筑面积113940㎡。住宅建筑面积162060㎡,商业建筑面积33000㎡，12班幼儿园建筑面积7200.00㎡,18班小学建筑面积15600.00㎡。
拟建场地受已建成的景观河(正大河)及规划小区道路划分为3个地块，自北向南分别为A1、A2、A3地块,其中,A3地块无地下室.
4、基坑支护设计参数
本工程基坑支护由云南省设计院勘察分院设计，基坑支护方案采用放坡+长螺旋灌注排桩+预应力锚索+长螺旋水泥土搅拌桩止水作为基坑的支护型式。
(1）A1地块基坑支护设计
Al地块剖面（±0。000相对于绝对标高1890。10)
A1地块北侧基坑开挖深度11.60～12.60m，坡顶按1：1放坡2～2。45m,放坡面采用挂网喷C20混凝土+钢管锚杆支护.支护设计采用Φ800＠1100长螺旋压灌桩+三道锚索挡土，冠梁顶标高1888。2m、1887.4m、1887。39m，支护桩长20。1m 、20。1m 、18。59m;外侧采用Φ500@300深层搅拌水泥土桩止水,止水桩桩长21.5m 、23。8m 、22.05m。详见基坑支护平面布置图1—1至3—3剖面图.
A1地块西侧基坑开挖深度11。74m，坡项按1：1放坡2m,放坡面采用挂网喷C20混凝土+钢管锚杆支护.支护设计采用Φ800＠1100长螺旋压灌桩+三道锚索挡土，冠梁顶标高1887。99m，支护桩长19.19m;外侧采用Φ500＠300深层搅拌水泥土桩止水,止水桩桩长23.7m。详见基坑支护平面布置图4-4剖面图。
A1地块东侧基坑开挖深度11。27～11。46m,因紧邻场地有一煤气管道,不具备放坡条件,故本侧坡顶不进行放坡.支护设计采用Φ800@1100长螺旋压灌桩+三道锚索挡土，冠梁顶标高1889。71m、1889。52m，支护桩长20.41m、20.22m;外侧采用Φ500＠300深层搅拌水泥土桩止水，止水桩桩长23。1m、22。4m。详见基坑支护平面布置图5-5、6—6剖面图.
A1地块南侧基坑开挖深度11.27~11。32m，因紧邻场地内景观河道,不具备放坡条件,故本侧坡顶不进行放坡。支护设计采用Φ800＠1100长螺旋压灌桩+三道锚索挡土，冠梁顶标高1889。57m、1889。52m、1889。55m，支护桩长19。51m、20。22m、20。75m；外侧采用双排Φ500@300搅拌水泥土桩止水,外排止水桩桩长24。5m、24。5m、23m，内排止水桩桩长17。6m、18m、15m.详见基坑支护平面布置图7—7至9-9剖面图。
（2）A2地块基坑支护设计
A2地块剖面｛±0。000相对于绝对标高1890。95（1栋)、1891。10（2、3、4栋）、1890。8(5、6、7栋）、1890。3（8、9、10栋）}
A2地块北侧基坑开挖深度10。20~10.56m,因紧邻场地内景观河道，不具备放坡条件，故本侧坡顶不进行放坡。支护设计采用Φ800＠1100长螺旋压灌桩+三道锚索挡土,冠梁顶标高1889。77、1889。41 m，支护桩长18.77m(详变更）、19。11m;外侧采用双排Φ500@300深层搅拌水泥土桩止水，外排止水桩桩长26.87m、26.51m，内排止水桩桩长17。47m、14.91m。详见基坑支护平面布置图10—10、11—1l剖面图。
A2地块东侧基坑开挖深度10.18～10。31m，坡顶按1：1放坡1。8m；放坡面采用挂网喷C20混凝土+钢管锚杆支护。支护设计采用Φ800@1100长螺旋压灌桩+三道锚索挡土，桩长17.75m、15.84m、18。77m；外侧采用Φ500＠300深层搅拌水泥土桩止水，止水桩桩长22。45m、21。84m、23。92m。详见基坑支护平面布置图12—12、13-13、14—14剖面图。
A2地块西侧基坑开挖深度11。38～11.45m，坡顶按1：1放坡2m,放坡面采用挂网喷C20混凝土+钢管锚杆支护。支护设计采用Φ800＠1100长螺旋压灌桩+三道锚索挡土,桩长18.32、18.24m、18。28m；外侧采用Φ500＠300深层搅拌水泥土桩止水,止水桩桩长25ｍ、24m、25m。详见基坑支护平面布置图17—17、18-18、19—19剖面图。
A2地块南侧基坑开挖深度10。97～11。14m,坡顶按1:1放坡2m，放坡面采用挂网喷C20混凝土+钢管锚杆支护。支护设计采用Φ800＠1100长螺旋压灌桩+三道锚索挡土，桩长18.31、19。29m；外侧采用Φ500@300深层搅拌水泥土桩止水，止水桩桩长24ｍ、24m。详见基坑支护平面布置图15—15、16—16剖面图.
3、坑壁设计
支护桩之间均采用挂网喷混处理，细石砼标号C20,厚100mm，钢筋网Φ8@200×200，每隔1.5m设置加强筋，直径14mm，整个钢筋网片采用Φ16@1500×1500，长为1.5米的钢筋锚杆焊接固定。
二、编制原则和编制依据
1、编制原则
(1）本施工组织设计本着遵循我公司“树立精品意识，从难从严管理,强化持续改进，提升质量水平,建造优质工程，用户放心满意"的质量方针及企业精神,结合本工程的性质、特点、规模和各种客观条件，进行科学合理的施工部署.
（2)针对工程面积大、工程体量大、工期紧、任务重的特点，科学合理的进行施工进度安排，确保合同目标的实现。
（3)以快速、优质、低耗、安全、文明为施工目标。
2、编制依据
(1）建设单位提供的由云南地质工程勘察设计研究院编制的《昆明市2011年市级统建保障性住房项目（老海埂路片区地块)基坑工程岩土工程勘察报告》.
（2)建设单位提供的由云南省设计院勘察分院编制的《昆明市2011年市级统建保障性住房项目(老海埂路片区地块）A1、A2地块基坑支护设计方案》；
(3)2011年12月14日云南省设计院勘察分院提供的《昆明市2011年市级统建保障性住房基坑支护设计（老海埂路片区）－基坑支护》设计图纸;
(4）《建筑地基基础工程施工质量验收规范》(GB50202—2002)；
（5)《建筑地基基础设计规范》（GB50007—2002)；
(6)《建筑机械使用安全技术规程》（JGJ33—2001)；
（7)《建筑施工安全检查标准》（JGJ59-99）；
（8）《施工现场临时用电安全技术规范》（JGJ46-2005)；
(9）中华人民共和国《建筑法》；
(10)国务院颁布的从2004年2月1日起开始执行的《建设工程安全生产管理条例》；
（11）《建设工程文件归档整理规范》GB/T50328—2001;
三、主要施工技术方案及措施
（一）水泥土深层搅拌桩
1、技术参数
桩径Φ500mm，桩间距300mm，搭接长度200mm，水泥型号:42。5，设计要求水泥掺入量不小于65kg/m，现场测定为》82kg/m，详见施工现场各方签证。其它技术参数如下表:
剖面
桩长（m）
桩顶标高（m)
1-1
21。5
1888.2
2—2
23。8
1887。4
3—3
22。05
1887.39
4—4
23。7
1887.99
5-5
23。1
1889。71
6—6
22。4
1889。52
7-7（两排)
17.6
1889.57
24.5
8—8（两排)
18
1889。52
24。5
9—9(两排）
15
1889。55
23
10—10（两排）
17。47
1889。77
26。87
11—11（两排）
14。91
1889。41
26。51
12-12
22。45
1888.05
13-13
21.84
1888。14
14—14
23。92
1888。12
15—15
24.0
1888.46
16-16
24。0
1888。29
17—17
25
1887。82
18—18
24
1887。74
19—19
25
1887.78
2、施工工艺流程
（1）由云南九州建设集团有限公司基础分公司承担A1地块,及A2地块北侧、东侧北端85米、西侧北端62米的基坑支护施工,其余由中国有色金属工业昆明基础工程公司承担.具体详见“附表、附图中《基坑支护区域划分图》。
1）云南九州建设集团有限公司基础分公司采用“四喷四搅”工艺。如下所示：
桩位测放→桩机定位→桩机整平→水泥浆配置→送浆→钻进喷浆搅拌→提升喷浆搅拌→重复钻进喷浆搅拌→提升喷浆搅拌→成桩→清理叶片及喷浆口→移机至下一桩位.
2） 中国有色金属工业昆明基础工程公司采用三轴深搅工艺.
①每一施工单元槽（每幅）长度1450 mm,单元槽与单元槽咬合搭接200 mm，各搅拌轴间距400mm，咬合搭接250mm,水泥采用强度等级为P.O42。5的普通硅酸盐水泥， 水灰比0。5；三乙醇胺0。05％，现场配料机每桶配比为:水:600kg、水泥：400～450 kg、三乙醇胺：0.05%，泵浆机流量：96L/min;
每幅每延米桩水泥掺量根据现场测定为382。4Kg/m、幅，详见施工记录表.
②每分钟下钻及拔管速度不得超过0.5m/min
③流量：96L/min。台×2台=192L/min
3、施工方法
四喷四搅：
（1）桩身质量控制
1)运至现场的材料由现场质量管理人员负责进行检查并送交相关检测部门进行检验，合格后方可用于施工。
2)施工前应确定灰浆泵输浆量、灰浆经输浆管到达搅拌机喷浆口的时间和起吊设备提升速度等施工参数.
3）水泥掺入量为82kg/m,配合比为水泥:三乙醇胺=1：0.0005，水灰比0.4～0。6.
4)配制好的水泥浆都过筛，制备好的浆液经常搅动,不得离析，泵送必须连续。
5）搅拌机喷浆提升的速度,次数必须符合施工工艺的要求,并有专人认真记录.
6）施工时如因故停浆，应将搅拌头下沉至停浆点以下0。5米处,待恢复供浆时再喷浆搅拌提升。若停机超过三小时，宜先拆卸输浆管路，并妥加清洗。
7)深搅采用4次喷浆4次搅拌,搅拌升降速度≤1.8m/min.
8)采用长螺旋桩机施工,桩径500mm,桩中距300mm，搭接长度200mm。桩长详各剖面图.
（2)桩位平面控制
在经建设方、监理方验收合格的轴线基础上进行桩位施放，放线时，桩位允许偏差20MM以内，并经建设方、监理方验收。同时在距建筑物外框轴线30米以外布设一定数量的复核控制点， 在打桩前对已放桩位进行复核，无误后方可施工。
（3)成孔质量控制
1）桩机施工中应保持搅拌机底盘的水平、稳固,以及导向架的竖直，在桩机塔架上设置吊线锤,确保搅拌桩的垂直偏差不超过1。5%.
2)钻杆必须对准桩位后方可开机作业。
3)在桩机上设置深度标志，以保证钻杆深度满足要求。
（4）特殊情况的处理
施工中若遇异常情况时，应暂停施工，并报甲乙双方及监理人员、设计人员研究处理。
三轴深搅：
(1）施工准备
①先测放桩位,探明地下管线具体布置情况，并做好记录与标志.
②导沟开挖：为保证搅拌土墙体垂直度，同时避免土层中注入大量水泥浆液使土体隆起，沿轴线开挖宽1.5m，深1。5m的导沟。
③650型深层搅拌机械及配套系统进场、拼装、吊装 试运转。
④根据设计要求和地质情况，用试验的方法确定灰浆配合比。
(2）搅拌桩施工
①就位
深层搅拌桩机行驶至指定桩位,对中，定位偏差不得大于3cm,垂直度偏差不得大于1％.
②预搅下沉
深层搅拌机运转正常后,启动搅拌机电机,使搅拌机沿导向架切土搅拌下钻,下钻速度控制在0。4—0.5m／min左右，可由电机的电流监测表控制。工作电流不应大于10A.
③制备水泥浆
深层搅拌桩预搅下钻时，开始拌制水泥浆，待压浆时倾入集料斗中。
④提升喷浆搅拌
深层搅拌机下钻至设计深度后，开启灰浆泵将水泥浆压入地基土中，此后边喷浆、边旋转，边提升深层搅拌机,直至设计桩顶标高.此时应注意喷浆速率与提升速度相协调，以确保水泥浆沿桩长均匀分布，提升速度一般应控制在0.5m/min。
⑤移位
开行深层搅拌桩桩机至新的桩位，及时清洗搅拌桩机管道,重复上述（1)～（４）步骤,进行下一根桩的施工。
(⑥）搅拌桩搭接及施工顺序
搅拌桩必须顺序搭接，以确保搅拌桩的间隔水帷幕的作用.施工应顺序连续进行，相邻桩施工间隔时间不得超过24h，如超过应按冷接缝对待处理。
施工冷缝处理
根据国家建筑标准设计图集11SG814《建筑基坑支护结构构造》规定，搅拌桩之间的搭接时间超过24h,应作为冷缝处理。
处理方法：采取在冷缝处围护桩外侧补搅素桩,在围护桩达到一定强度后进行补桩，以防偏钻,保证补桩效果,素桩与围护桩搭接厚度为200～250㎜，因处理冷缝而增加的工程量以实际施工量另计。详见附图附表《深层搅拌止水桩冷缝处理大样图》。
4、水泥土深层搅拌桩质量控制措施
（1)所有桩必须连成整体，形成地下防渗墙，没有窟叉、断桩等不良现象，这对深层水泥搅拌桩的成桩质量提出了更高的要求。水泥搅拌桩的桩位误差不大于50毫米，桩身垂直度误差不超过1.5％。为确保深层水泥搅拌桩防渗帷幕的形成并符合设计要求,认真分析施工质量的影响因素，采取有效的技术措施，全面控制深层水泥搅拌桩的施工质量.
（2）影响水泥搅拌桩防渗效果的主要原因
深层水泥搅拌桩施工中影响质量的主要因素是强度、窟叉和断桩，而防渗性能的主要影响因素是窟叉（桩体未能连成整体)。窟叉产生原因主要有垂直度偏差、桩径偏小、桩位偏移、浆液冲走等因素。
1)控制垂直度偏差
①规范规定的允许偏差值，在防渗桩中设计要求标准需提高；
②场地应平整；
③桩机钻孔搅拌前调整到规定垂直度；
④搅拌头动力足,在搅拌过程中不产生偏移；
⑤钻杆不能偏细,以免扭动产生垂直度偏差;
⑥剔除地表层块石,防止钻杆偏移。
⑦采用吊线锤配合经纬仪控制.
2）控制桩位偏差
①规范规定的允许偏差值，在防渗桩中需提高标准；
②定位时不能以目测估计，产生误差;
③表土块石应清除，以免桩位偏移；
④相邻桩搭接间隔时间不宜过长。
⑤采用测绳标记的方式进行定位。在移动机器或清除置换土的时候不会改变原有桩位的位置，从而准确定位.
3）控制桩径偏小
①搅拌头叶片磨损及时修复，否则桩径变小;
②灌浆泵压力足;
③水泥掺入量符合设计要求，使搅拌均匀；
④防止水泥结块，浆液不匀；
⑤钻杆上下速度不宜过快；
⑥喷与搅要同步。
4）防止浆液流失
①防止抽取地下水过量,造成水力梯度大，浆液被带走;
②加入早强剂，防止水泥凝结时间过长，浆液慢慢被冲走。
5、水泥土搅拌桩质量检查验收
(1）主控项目检查验收
①水泥及外渗剂质量：按设计要求选用，并按规范进行检测试验.检查产品合格证及抽样试验报告。
②水泥用量：
检查数量：抽查20％，且不少于10根；
检验方法：符合设计要求.检查水灰比及查看流量表。
③桩体强度：
检查数量：抽查0。5~1％，且不少于3根；
检验方法:按设计要求进行检查.双管单动取样器钻取芯样，检查试件抗压强度试验报告.支护桩取28d后的试件.
④地基承载力：
检查数量：检查总数0.5～1%,且不少于3处;
检验方法：按设计规定方法检查复合地基载荷试验和单桩载荷试验报告。
(2)一般检查验收项目:
检查数量：抽查总数20%，且不少于10根；
检验方法：
①机头提升速度≤1。5m/min:量机头上升距离及时间。
②桩底标高±200mm：量测机头深度计算。
③桩顶标高+100mm，—50mm：水准仪检查（最上部500mm不计入）。
④桩位偏差＜50mm：尺量检查，根据设计桩位点位置。
⑤桩径＜0.04D：浅部开挖桩头（超过停浆面下0。5m）尺量检查桩的直径。
⑥垂直度≤1。5％:用经纬仪检查。
⑦搭接＞200mm：开挖尺量检查。
施工前检查水泥及外渗剂的质量、桩位、搅拌机工作性能及各种计量设备完好程度。施工中检查机头提升速度、水泥浆或水泥注入量、搅拌桩的长度及标高。施工结束后检查桩体强度，桩体直径及地基承载力。
（二）长螺旋灌注桩
1、技术参数
桩径Ф800mm，桩间距1.1m，混凝土标号:C30，其它技术参数如下表：
剖面
冠梁标高（m）
桩长(m）
主筋
螺旋箍筋
加强筋
1—1
1888。2
20.1
16C18
ф10＠150
C18@2000
2—2
1887。4
20。1
16C18
ф10＠150
C18＠2000
3-3
1887.39
18。59
22C18
ф10＠150
C18@2000
4—4
1887.99
19。19
23C18
ф10＠150
C18＠2000
5-5
1889。71
20。41
21C18
ф10＠150
C18＠2000
6—6
1889。52
20.22
22C18
ф10＠150
C18＠2000
7-7
1889。57
19。51
17C18
ф10＠150
C18＠2000
8—8
1889.52
20。22
21C18
ф10＠150
C18＠2000
9—9
1889。55
20。75
21C18
ф10＠150
C18＠2000
10-10
1889.77
18。77
20C18
ф10＠150
C18＠2000
11—11
1889。41
19。11
22C18
ф10＠150
C18@2000
12-12
1888。05
17。75
12C18
ф10＠150
C18@2000
13—13
1888。14
15.84
18C18
ф10＠150
C18＠2000
14-14
1888.12
18。77
17C18
ф10＠150
C18＠2000
15—15
1888.46
18。31
18C18
ф10@150
C18＠2000
16—16
1888。29
19.29
22C18
ф10＠150
C18@2000
17—17
1887。82
18.32
16C18
ф10＠150
C18＠2000
18—18
1887.74
18.24
15C18
ф10@150
C18@2000
19-19
1887。78
18。28
20C18
ф10@150
C18@2000
2、施工工艺流程
桩位测放→桩机定位→桩机整平→钻孔到位→压灌混凝土并拔钻至地面→后插入钢筋笼→移机至下一桩位。
放线定位

钻机就位

钻机成孔

商品砼进场

压灌混凝土

钢筋笼制作

插入钢筋笼

移动钻机，下一棵桩施工

注意事项：
（1）长螺旋压灌桩成桩中心与设计桩位中心偏差小于5cm,桩身垂直度偏差应不大于1/200;混凝土设计强度:C30.
(2）长螺旋压灌桩应满足桩身质量及钢筋笼焊接质量要求，不得有断桩、混凝土离析、夹泥现象发生。
（3）混凝土应连续浇筑，每根桩的浇筑时间不得大于混凝土的初凝时间，桩顶混凝土超灌高度不宜小于0。3~0.5m,凿出浮浆后的桩顶混凝土标号必须满足设计要求。
(4）灌注桩采用长螺旋成孔高压泵送砼后插钢筋笼施工工艺.隔桩施工,避免串孔，并应在灌注砼3天以后进行邻桩成孔施工。
（5混凝土保护层厚度50mm；混凝土应具有较好的和易性、流动性。
(6）桩身混凝土的泵送压灌应连续进行，当钻机移位时，混凝土泵料斗内的混凝土应连续搅拌,泵送混凝土时,料斗内混凝土的高度不得低于400㎜,混凝土输送泵管宜保持水平,当长距离泵送时，泵管下面应垫实。
（7)当气温高于30℃时，宜在输送泵管上覆盖隔热材料，每隔一段时间应洒水降温。
（8）钻至设计标高后,应先泵入混凝土并停顿10～20s，再缓慢提升钻杆。提钻速度应根据土层情况确定，且应与混凝土泵送量相匹配,保证管内有一定高度的混凝土。
（9)在地下水位以下的砂土层中钻进时，钻杆底部活门应有防止进水的措施.
(10）长螺旋压灌桩成桩后，应及时清除钻杆及泵（软）管内残留混凝土。长时间停置时，应采用清水将钻杆、泵管、混凝土泵清洗干净。
(11混凝土压灌结束后,应立即将钢筋笼插至设计深度。钢筋笼插设宜采用专用插筋器。
（12）冠梁施工前,应将支护桩桩顶浮浆清除干净，桩顶以上出露的钢筋长度应达到设计要求.
3、施工方法
（1）定位放线
每个剖面桩位必须由现场管理人员（专业工长）定位放线，机长和指挥人员参与,搞清楚现场实际情况以及桩位变化规律，在施工时做到心中有底。
(2）钻机就位
1）在做好所有施工准备的前提下，移动钻机就位,钻机与移动过程由专人指挥，并保护好桩位,若发现桩位偏差过大时,应通知现场管理人员复核无误后开钻。
2)钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上或机管上做出控制的标尺，以便在施工中进行观测、记录.
(3）钻机成孔
1)压灌钻机就位，保持平整、稳固，在机架或钻杆上设置标尺，以便控制和记录孔深。
2）下放钻杆，使钻头对准桩位点,调整钻杆垂直度,然后启动钻机钻孔,达到设计深度后空转清土，在灌注前不得提钻。
3)成孔之前应在钻杆或机架上做好控制成孔深度的标记，发现标记不明显时应立即重新标记。
4）成孔直接影响桩身的垂直度，垂直度根据现场实际情况调整，采用双方向调整，误差不得超过50mm。
5）钻到预定的深度后，必须在孔底处进行空转清土，然后停止转动；提钻杆，不得曲转钻杆。进钻过程中散落在地面上的土，必须随时清除运走。
6）钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土.
(4）压灌混凝土
1）成孔后，钻杆预提200 mm左右，然后启动高压泵灌注混凝土，边灌注边提钻杆，提升速度要与泵送速度相适应,确保中心管内有0.1m3以上的混凝土，灌注时根据泵送量及时调整提速，直至成桩。成桩后立即吊放钢筋笼,在钢筋笼内套上振动棒将钢筋笼深度范围内的混凝土振捣密实.
2）浇筑混凝土时要连续进行。
3）混凝土浇筑到桩顶时，要适当超过桩顶设计标高≧0。5m，以保证在凿除浮浆后,桩顶标高符合设计要求.
3)本工程采用的是超流态混凝土，坍落度为180～220mm;在浇筑过程中,不允许直接加水,如因特殊情况需调整混凝土的塌落度和初凝时间，经现场管理人员与商混厂家技术人员同意后，由供货厂家技术员按规定添加外加剂进行调整.
4)浇筑混凝土应连续进行，保证商品混凝土在上一车用完之前到达工地。每天进场的第一车混凝土应带齐所有的技术资料。
5）混凝土浇筑工程中，队长或机长配合现场管理人员取样，即混凝土试块。
（5)插入钢筋笼
1）钢筋笼制作
①本工程所用钢筋必须有出厂合格证书，钢材质量证明书，进场向监理单位报验，见证取样并经实验室检验合格后,方能用于工程施工。
②钢筋笼制作,应严格按照设计图纸进行。
③钢筋笼制作应在制作平台上进行，钢筋需进行调直必要时要做除锈处理。
④将钢筋笼放置孔的中心，用振动器将钢筋笼振至设计位置。
2)每天应准备有足够的钢筋笼,在开始下一颗钻孔之前验收好钢筋笼.
3)钢筋笼在制作、运输和安装过程中，要采取措施防止变形.
4）吊放钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，下沉过程专人指挥，随时调整垂直度，避免碰撞孔壁。
5）钢筋笼放到设计位置时，要立即固定.
（6）移动钻机及清理土方
完成钢筋笼后,移动机械对准下一个桩位，并清理土方。
（7）支护桩施工过程中混凝土充盈系数较大时的处理措施
本项目由于粉砂、粉土较厚，地下水丰富，在粉砂层中容易形成流动，支护桩在施工过程中，充盈系数较大，达到1.8，具体详现场记录。采取以下措施:
1）施工中采取跳打，每隔3棵支护桩施工1棵，即下图所示的按1，5，9…3，7，11…2,6，10…4,8,12……顺序施工.在A2地块北边(局部）有按每隔10。00米(9棵桩间距）跳打，然后再逐步打密的情况。
2）在保证桩身质量（不断桩、不缩径）前提下,合理调整拔管速度和泵送量，以控制充盈系数。
4、质量标准
(1）保证项目：
（2)灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。
（3)成孔深度必须符合设计要求。
（4）实际浇筑混凝土量，严禁小于计算体积.浇筑混凝土后的桩顶标高及浮浆的处理，必须符合设计要求和施工规范的规定。
(5)钢筋笼的加工质量，必须符合设计要求和施工规范的规定.
(6）允许偏差项目，见下表：长螺旋钻孔灌注桩允许偏差
项次
项目
允许偏差（㎜）
检验方法
1
钢筋笼主筋间距
±10
尺量检查
2
钢筋笼箍筋间距
±20
尺量检查
3
钢筋笼直径
±10
尺量检查
4
钢筋笼长度
±100
尺量检查
5
桩的位置偏差
垂直于桩基中心线
单排桩
d/6且不大于200
拉线和尺量检查
6
垂直度
H/100，且不大于50
吊线和尺量检查
5、成品保护
（1）钢筋笼在制作、运输和安装过程中，应采取措施防止变形吊入桩孔时，应有保护垫块或垫管和垫板.
（2）灌注桩施工完毕进行开挖时，应制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并应检查每根桩的纵横水平偏差。
(3）安装钻孔机、运输钢筋笼以及浇筑混凝土时，均应注意保护好现场的轴线桩、高程桩.
(4)桩头外留的主筋插铁要妥善保护,不得任意弯折或压断。
(5）桩头混凝土强度，在没有达到5MPa，不得辗压，且防桩头损坏.
(6）钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，没有严格按操作规定执行。必须加强对操作工人的技术交底，严格执行加固的质量措施。
（7）当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，应立即停车检查。
（8）混凝土浇到接近桩顶时，应随时测量顶部标高，以免过多截桩和补桩。
6、质量记录
（1)水泥的出厂证明及复验证明。
(2）钢筋的出厂证明或合格以及钢筋试验单。
（3）灌注桩施工记录。
（4）混凝土试配申请和实验室签发的配合比通知单。
（5）混凝土试块28d标养抗压强度实验报告。
（6）商品混凝土的出厂合格证.
7、应注意的质量问题
（1）操作过程中要及时清理虚土.
(2)塌孔缩孔:注意土质变化,遇有砂卵石或流塑淤泥、上层滞水层渗漏等情况,要会同现场管理人员研究处理。
(3)桩身混凝土质量差：有缩颈、空洞、夹土等，要严格按操作工艺边浇筑混凝土边振捣的规定执行。严禁把土和杂物混入混凝土中一起浇筑。
（4）钢筋笼变形:钢筋笼在堆放、运输、起吊、入孔等过程中，没有严格按操作规定执行。必须加强对操作工人的技术交底，严格执行加固的质量措施。
(5）当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，要立即停钻检查。
(6）混凝土浇至接近桩顶时，随时测量顶部标高，以免过多截桩和补桩。
8、安全交底内容：
（1）施工前，认真检查和处理喷锚支护作业区的危石，施工机具应布置在安全地带.
（2)所有电器、线路都必须按照《建设工地施工现场供用电安全规范》有关规定敷设。供电电缆应沿道路或建筑物边缘进行布置，并以直线敷设，其表面距离地面不宜小于0.2～ 0。7m；电缆下穿梭时，上下应铺设软土或砂土，其厚度不小于10cm,并盖钻保护。低压电缆需架空敷设，其架空高度不应小于2m.接头处应绝缘良好，并应采取防水措施。
（3）现场内各种原材料、构配件等必须按规定堆码整齐，需由专人看管。
(4)长螺旋桩施工前,应事先弄清四周建筑物距离、基坑埋深、基础形式、障碍物位置、管线位置等,采取相应措施后方可施工。
（5）合理选择施工设备、机具，做好施工设备机具的保养、维护工作，状态良好的设备、机具是施工质量保证的基础。
（6)操作人员必须经过专门培训，熟悉所操作钻机的性能、构造、使用和维护保养方法,持有操作证后方可操作；遵守安全操作规程和安全生产十大纪律.
（7）严禁酒后操作、疲劳作业；严禁不戴安全帽、光膀子、穿拖鞋进入施工现场；操作人员在工作中不得擅离岗位,不得交给无本机操作证的人员操作.
（8)夜间作业，作业面应有足够的照明，同时,灯光不得照向场外，影响马路交通及居民休息。
(9）施工人员必须遵守工地现场管理规定,做好各自职责范围内的安全文明卫生工作。对违反者,则按公司有关规定进行处罚。
9、钢筋笼质量检查验收
（1)主控项目检查验收
①检查数量:全数检查；
②检查方法：
(1)主筋间距:±10mm，尺量检查；
（2）长度：±100mm,尺量检查;
（3）钢筋笼材质检验：符合设计要求,检查合格证及验收报告。
（4）一般检查验收
① 检查数量：抽查20％,且不应少于10根；
②检查方法:
（1）箍筋间距:±20mm,尺量检查；
（2)直径：±10mm,尺量检查。
10、混凝土灌注桩质量检查验收
（1)主控项目检查验收
①孔深:全数检查，只能深不能浅，用尺量检查钻杆长度.
②承载力：数量不少于总桩数的1%，且不少于3根；检查检测报告。
③桩体质量检查：数量不少于总数的20％，且不少于10根，按设计要求应用动力法检测，检查检测报告。
④混凝土强度：每50m3（不足50m3 的）必须取一组试块，检查试块的强度报告。
⑤原材料的材质:检查产品出厂合格证和检验报告。
⑥桩位：灌注桩的桩顶标高至少比设计高出0。5m；全数检查，尺量检查，开挖后量桩中心。
（2）一般检查验收项目：
①垂直度：＜1%，检查钻杆的垂直度。
②桩径：±50 mm,尺量检查。
③混凝土塌落度:160-220mm,灌注前塌落度仪测量塌落度。
④钢筋笼安装深度：±100mm，尺量检查.
⑤混凝土充盈系数：＞1，计量检查。
⑥桩顶标高:（+30 mm，-50 mm),水准仪测量检查。
四、质量保证措施
详见2012年03月06日编制的《昆明市2011年市级统建保障性住房项目工程施工第一批次(三标段）--昆明市老海埂路片区（16号地块）保障性住房项目基坑支护及土方开挖专项施工方案》中相应部分。
五、施工安全保证措施
详见2012年03月06日编制的《昆明市2011年市级统建保障性住房项目工程施工第一批次（三标段)-—昆明市老海埂路片区（16号地块）保障性住房项目基坑支护及土方开挖专项施工方案》中相应部分。
六、应急预案
详见2012年03月06日编制的《昆明市2011年市级统建保障性住房项目工程施工第一批次（三标段）——昆明市老海埂路片区（16号地块)保障性住房项目基坑支护及土方开挖专项施工方案》中相应部分。
七、附图
（一)项目管理人员表
详见2012年03月06日编制的《昆明市2011年市级统建保障性住房项目工程施工第一批次(三标段)-—昆明市老海埂路片区（16号地块）保障性住房项目基坑支护及土方开挖专项施工方案》中相应部分.
（二)项目管理组织机构
详见2012年03月06日编制的《昆明市2011年市级统建保障性住房项目工程施工第一批次(三标段)——昆明市老海埂路片区（16号地块)保障性住房项目基坑支护及土方开挖专项施工方案》中相应部分。
(三)主要施工机械设备表
云南九州建设集团有限公司基础分公司
序号
机械或设备名称
型号规格
数量
额定功率（KW）
用于施工部位
1
长螺旋灌注桩机
JZB—120型
4台
4×150
支护桩施工
2
混凝土输送泵
HBT60—16—110SE
2台
2×110
混凝土浇灌
3
电焊机
BX-3。5KW
10台
10×3。5
支护桩施工
4
锚杆机
150型
2台
2×75
支护桩施工
5
全站仪
GTS—332N
2台

工程测量
6
经纬仪
LT—202
2台

工程测量
7
吊车
STC250H
2台

吊钢筋笼等
8
切割机

4台

钢材切割
9
调直机
GT5-12
4台

钢筋调直
10
装载机
柳工CLC855
1

土方开挖、
土方转运
11
发电机
WD145TAD30
2台
2×309
整个基坑
中国有色金属工业昆明基础工程公司
序号
机械或
设备名称
型号
规格
数量
额定功率（KW)
用于施工部位
1
三轴深搅止水桩机
650
1台
1×110
止水桩施工
2
长螺旋钻机
CFG—25型
2台
2×110
支护桩施工
3
25t汽车吊
QY20D
1台
/
支护桩施工
4
25t汽车吊
QY20B-I
1台
/
支护桩施工
5
砼输送泵
SJ-75
2台
2×75
长螺旋桩施工
6
闪光对焊机
150型
1台
1×70
支护桩施工
7
电焊机
ZX7—500A
6台
/
支护桩施工
8
发电机
WD145TAD30
2台
2×309
整个基坑
9
装载机
柳工CLC855
1

土方开挖、
土方转运

(四）基坑支护区域划分图
（五）深层搅拌止水桩冷缝处理大样图
