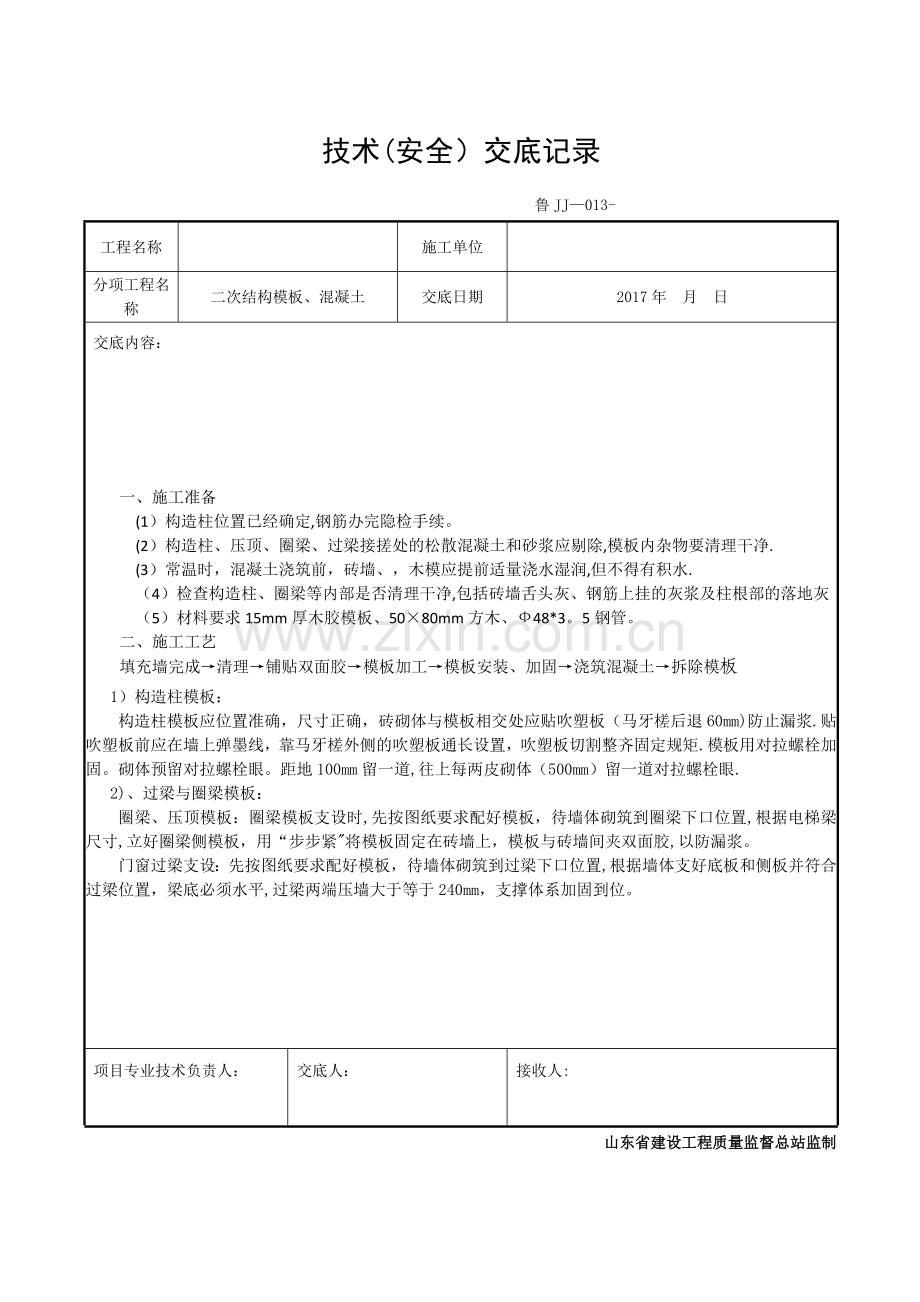

技术(安全）交底记录
鲁JJ—013-
工程名称
施工单位
分项工程名称
二次结构模板、混凝土
交底日期
2017年 月 日
交底内容：
一、施工准备
(1）构造柱位置已经确定,钢筋办完隐检手续。
(2）构造柱、压顶、圈梁、过梁接搓处的松散混凝土和砂浆应剔除,模板内杂物要清理干净.
(3）常温时，混凝土浇筑前，砖墙、，木模应提前适量浇水湿润,但不得有积水.
（4）检查构造柱、圈梁等内部是否清理干净,包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰
（5）材料要求15mm厚木胶模板、50×80mm方木、Ф48*3。5钢管。
二、施工工艺
填充墙完成→清理→铺贴双面胶→模板加工→模板安装、加固→浇筑混凝土→拆除模板
1）构造柱模板：
构造柱模板应位置准确，尺寸正确，砖砌体与模板相交处应贴吹塑板（马牙槎后退60mm)防止漏浆.贴吹塑板前应在墙上弹墨线，靠马牙槎外侧的吹塑板通长设置，吹塑板切割整齐固定规矩.模板用对拉螺栓加固。砌体预留对拉螺栓眼。距地100mm留一道,往上每两皮砌体（500mm）留一道对拉螺栓眼.
2)、过梁与圈梁模板：
圈梁、压顶模板：圈梁模板支设时,先按图纸要求配好模板，待墙体砌筑到圈梁下口位置,根据电梯梁尺寸,立好圈梁侧模板，用“步步紧"将模板固定在砖墙上，模板与砖墙间夹双面胶,以防漏浆。
门窗过梁支设：先按图纸要求配好模板，待墙体砌筑到过梁下口位置,根据墙体支好底板和侧板并符合过梁位置，梁底必须水平,过梁两端压墙大于等于240mm，支撑体系加固到位。
项目专业技术负责人：
交底人：
接收人:
山东省建设工程质量监督总站监制

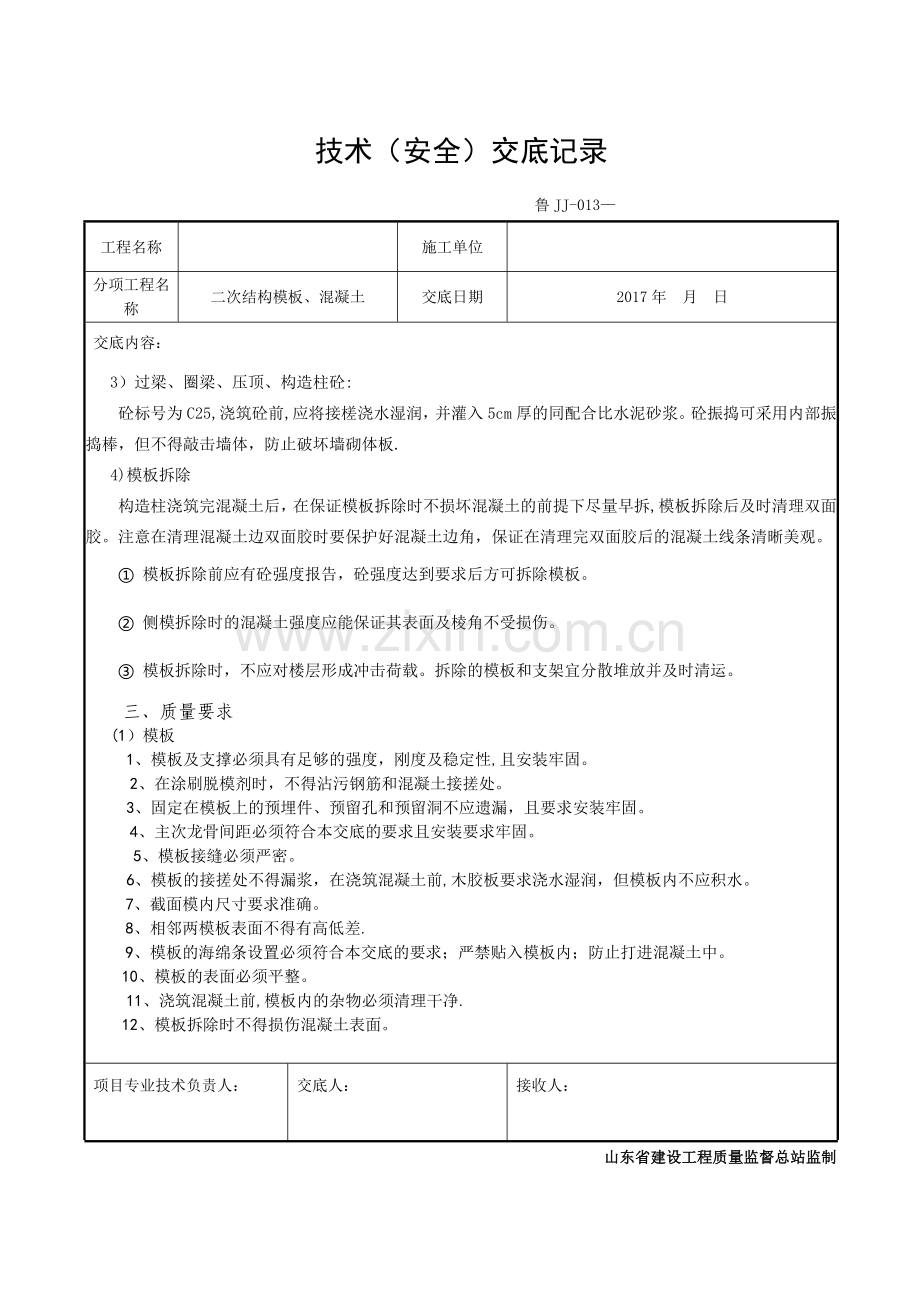

技术（安全）交底记录
鲁JJ-013—
工程名称
施工单位
分项工程名称
二次结构模板、混凝土
交底日期
2017年 月 日
交底内容：
3）过梁、圈梁、压顶、构造柱砼:
砼标号为C25,浇筑砼前,应将接槎浇水湿润，并灌入5cm厚的同配合比水泥砂浆。砼振捣可采用内部振捣棒，但不得敲击墙体，防止破坏墙砌体板.
4)模板拆除
构造柱浇筑完混凝土后，在保证模板拆除时不损坏混凝土的前提下尽量早拆,模板拆除后及时清理双面胶。注意在清理混凝土边双面胶时要保护好混凝土边角，保证在清理完双面胶后的混凝土线条清晰美观。
① 模板拆除前应有砼强度报告，砼强度达到要求后方可拆除模板。
② 侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。
③ 模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。
三、质量要求
(1）模板
1、模板及支撑必须具有足够的强度，刚度及稳定性,且安装牢固。
2、在涂刷脱模剂时，不得沾污钢筋和混凝土接搓处。
3、固定在模板上的预埋件、预留孔和预留洞不应遗漏，且要求安装牢固。
4、主次龙骨间距必须符合本交底的要求且安装要求牢固。
5、模板接缝必须严密。
6、模板的接搓处不得漏浆，在浇筑混凝土前,木胶板要求浇水湿润，但模板内不应积水。
7、截面模内尺寸要求准确。
8、相邻两模板表面不得有高低差.
9、模板的海绵条设置必须符合本交底的要求；严禁贴入模板内；防止打进混凝土中。
10、模板的表面必须平整。
11、浇筑混凝土前,模板内的杂物必须清理干净.
12、模板拆除时不得损伤混凝土表面。
项目专业技术负责人：
交底人：
接收人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁JJ—013—
工程名称
施工单位
分项工程名称
二次结构模板、混凝土
交底日期
2017年 月 日
交底内容:
(2）构造柱、水平系梁现浇混凝土允许偏差和检验方法
项次
项目
允许偏差（mm）
检验方法
1
构造柱中心线位置
10
尺量检查
2
构造柱层间错位
8
3
垂直度（每层）
8
用2米托线板检查
4
表面平整度
5
用2米靠尺和楔形尺检查
四、应注意的质量问题
(1 ） 构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施
(2 ) 过梁模板外胀：过梁模板支撑没卡紧，支撑不牢固，模板上口拉杆碰坏或没钉牢固.浇筑混凝土时设专人修理模板.
(3 ） 混凝土流坠：模板板缝过大，没有用纤维板、木板条等贴牢
五、 成品保护
(1) 浇筑混凝土时，不得污染清水砖墙面.
（2） 振捣混凝土时，不得碰动钢筋、埋件，防止移位。
（3) 钢筋有踩弯、移位或脱扣时，及时调整、补好。
（4) 散落在楼板上的混凝土应及时清理干净。
六、安全文明环保施工
（1）进入施工现场,必须佩带安全帽及遵守工地的各项管理规定。
(2)夜间施工时，要有足够的照明。
(3)人工摆放模板时要轻拿轻放，将噪声降到最低限度。
（4)钢模板摆放应当排列整齐，与人相对的第一排要高于后面的各排.
（5)各种机械必须专人操作，并经常检查其各种保护措施，防止机械伤人.
项目专业技术负责人:
交底人：
接收人:
山东省建设工程质量监督总站监制
